Запобіжна коробка прокатної кліті

Номер патенту: 26879

Опубліковано: 29.12.1999

Автори: Артюх Віктор Генадійович, Артюх Генадій Васильович

Завантажити PDF файл.

Текст

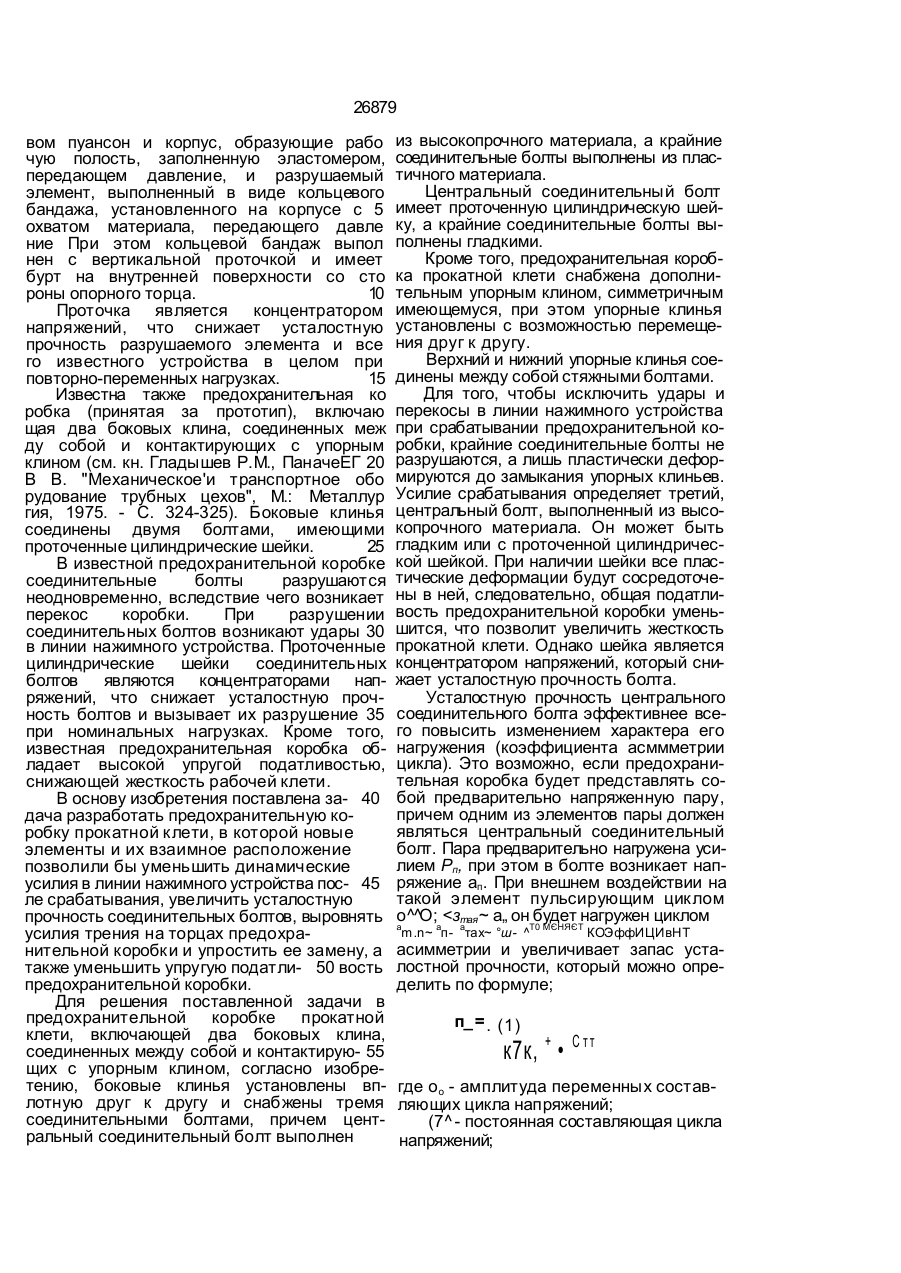

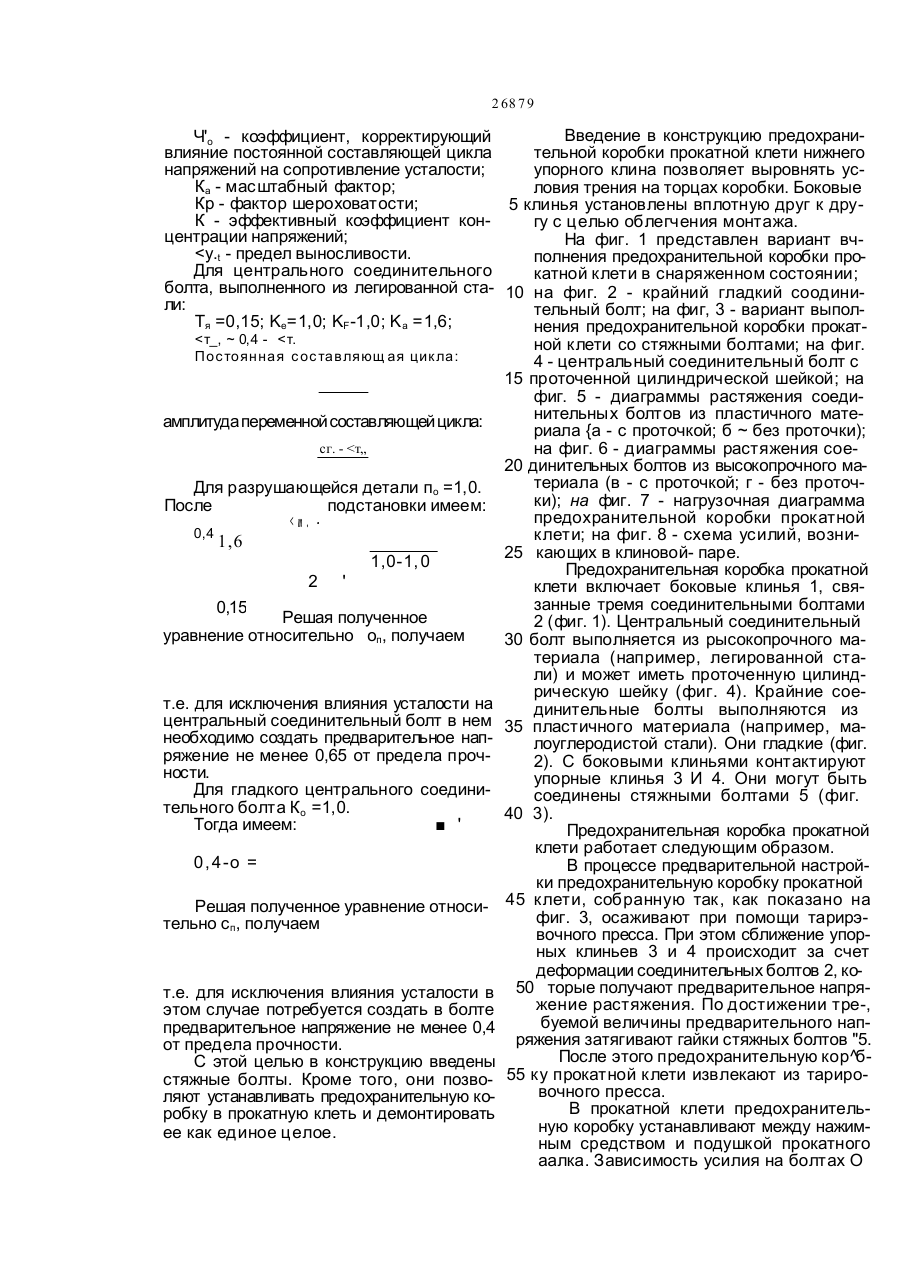

1. Предохранительная коробка про катной к лети, включающая два боковых клина, соединенных между собой и кон тактирующих с упорным клином, о т л и ч а ю щ а я с я тем, что боковые клинья установлены вплотную друг к другу и снаб жены тремя соединительными болтами, причем центральный соединительный болт выполнен из высокопрочного материала, а крайние соединительные болты выполнены из пластичного материала. 2. Предохранительная коробка прокат ной клети по п. 1, о т л и ч а ю щ а я с я тем, что центральный соединитель ный болт имеет проточенную цилиндри ческую шейку, а крайние соединительные болты выполнены гладкими. 3. Предохранительная коробка прокат ной клети по п. 1, о т л и ч а ю щ а я с я тем, что она снабжена дополнитель ным упорным клином, симметричным имеющемуся, при этом упорные клинья установлены с возможностью перемеще ния друг к другу. 4. Предохранительная коробка прокат ной клети по пп. 1, 3, о т л и ч а ю щ а я с я тем, что верхний и нижний упорные клинья соединены между собой стяжными болтами. с > to аоо Изобретение относится к области прокатного производства и может быть использовано для защиты от технологических перегрузок нажимных устройств и валков прокатной к лети. В настоящий момент в данной области не решена проблема надежной механической защиты от поломок дорогостоящего прокатного оборудования. Известно предохранительное устройство прокатной клети (см. авт. св. СССР № 601060, кл. В 21 В 33/00; БИ № 13, 1978 г ), включающее расположенный между подушками валков и нажимным устройст вом клиновой предохранительный механизм, выполненный несамотормозящимся, с пружинным элементом, размещенным между клином и регулировочным винтом. Известное устройство снижает жесткость прокатной клети, так как клинья перемещаются даже при незначительных усилиях за счет податливости пружины. Известно также предохранительноразгрузочное устройство прокатной клети (см. патент РФ № 2025159, кл. В 21 В 33/ 00; БИ № 24, 1992 г.), включающее в себя размещенные под нажимным средст О 26879 вом пуансон и корпус, образующие рабо чую полость, заполненную эластомером, передающем давление, и разрушаемый элемент, выполненный в виде кольцевого бандажа, установленного на корпусе с 5 охватом материала, передающего давле ние При этом кольцевой бандаж выпол нен с вертикальной проточкой и имеет бурт на внутренней поверхности со сто роны опорного торца. 10 Проточка является концентратором напряжений, что снижает усталостную прочность разрушаемого элемента и все го известного устройства в целом при повторно-переменных нагрузках. 15 Известна также предохранительная ко робка (принятая за прототип), включаю щая два боковых клина, соединенных меж ду собой и контактирующих с упорным клином (см. кн. Гладышев P.M., ПаначеЕГ 20 В В. "Механическое'и транспортное обо рудование трубных цехов", М.: Металлур гия, 1975. - С. 324-325). Боковые клинья соединены двумя болтами, имеющими проточенные цилиндрические шейки. 25 В известной предохранительной коробке соединительные болты разрушаются неодновременно, вследствие чего возникает перекос коробки. При разрушении соединительных болтов возникают удары 30 в линии нажимного устройства. Проточенные цилиндрические шейки соединительных болтов являются концентраторами напряжений, что снижает усталостную прочность болтов и вызывает их разрушение 35 при номинальных нагрузках. Кроме того, известная предохранительная коробка обладает высокой упругой податливостью, снижающей жесткость рабочей клети. В основу изобретения поставлена за- 40 дача разработать предохранительную коробку прокатной к лети, в которой новые элементы и их взаимное расположение позволили бы уменьшить динамические усилия в линии нажимного устройства пос- 45 ле срабатывания, увеличить усталостную прочность соединительных болтов, выровнять усилия трения на торцах предохранительной коробки и упростить ее замену, а также уменьшить упругую податли- 50 вость предохранительной коробки. Для решения поставленной задачи в предохранительной коробке прокатной клети, включающей два боковых клина, соединенных между собой и контактирую- 55 щих с упорным клином, согласно изобретению, боковые клинья установлены вплотную друг к другу и снабжены тремя соединительными болтами, причем центральный соединительный болт выполнен из высокопрочного материала, а крайние соединительные болты выполнены из пластичного материала. Центральный соединительный болт имеет проточенную цилиндрическую шейку, а крайние соединительные болты выполнены гладкими. Кроме того, предохранительная коробка прокатной клети снабжена дополнительным упорным клином, симметричным имеющемуся, при этом упорные клинья установлены с возможностью перемещения друг к другу. Верхний и нижний упорные клинья соединены между собой стяжными болтами. Для того, чтобы исключить удары и перекосы в линии нажимного устройства при срабатывании предохранительной коробки, крайние соединительные болты не разрушаются, а лишь пластически деформируются до замыкания упорных клиньев. Усилие срабатывания определяет третий, центральный болт, выполненный из высокопрочного материала. Он может быть гладким или с проточенной цилиндрической шейкой. При наличии шейки все пластические деформации будут сосредоточены в ней, следовательно, общая податливость предохранительной коробки уменьшится, что позволит увеличить жесткость прокатной клети. Однако шейка является концентратором напряжений, который снижает усталостную прочность болта. Усталостную прочность центрального соединительного болта эффективнее всего повысить изменением характера его нагружения (коэффициента асммметрии цикла). Это возможно, если предохранительная коробка будет представлять собой предварительно напряженную пару, причем одним из элементов пары должен являться центральный соединительный болт. Пара предварительно нагружена усилием Рп, при этом в болте возникает напряжение ап. При внешнем воздействии на такой элемент пульсирующим циклом о^^О;

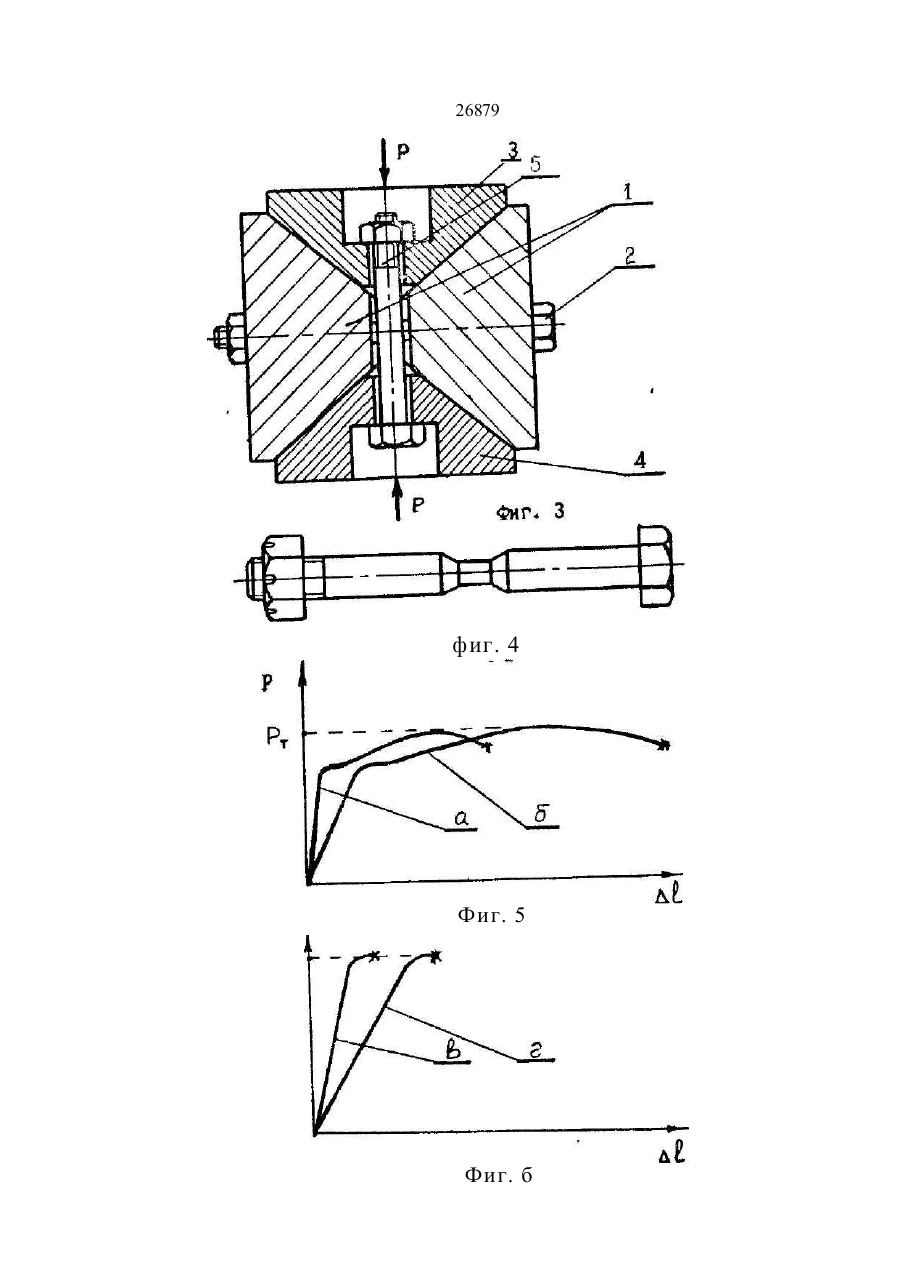

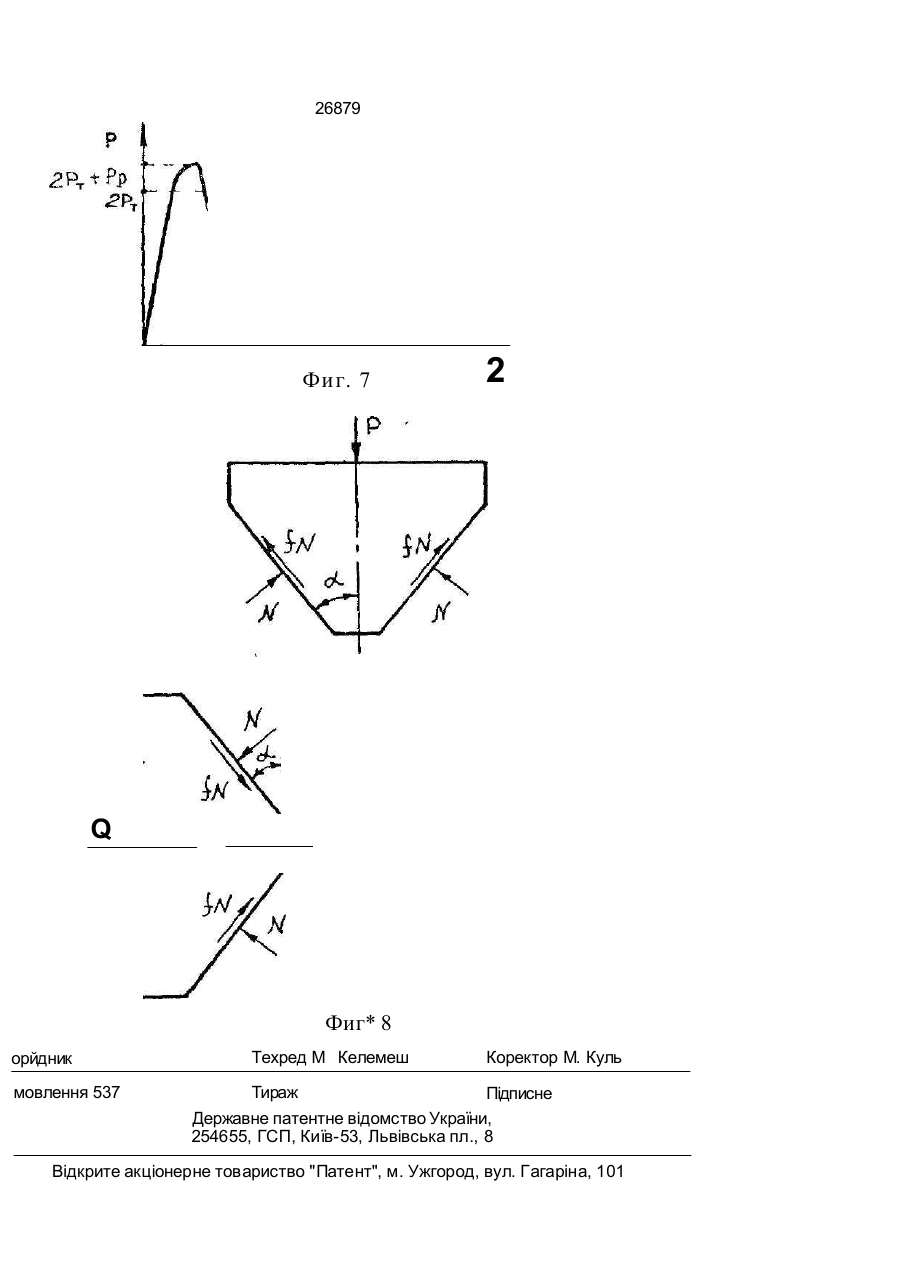

Дивитися

Додаткова інформація

Автори англійською

Artiukh Viktor Henadiovych, Artiukh Henadii Vasyliovych

Автори російською

Артюх Виктор Геннадьевич, Артюх Геннадий Васильевич

МПК / Мітки

МПК: B21B 33/00

Мітки: кліті, запобіжна, прокатної, коробка
