B21B 31/16 — установка валків

Номер патенту: 92400

Опубліковано: 25.10.2010

Автори: Артюх Геннадій Васильович, Мазур Владлен Олегович, Артюх Віктор Геннадійович

МПК: B21B 31/16, B21B 31/00

Мітки: валків, подушок, кліті, комплект, прокатної

Формула / Реферат:

1. Комплект подушок валків прокатної кліті, який містить подушки опорних валків, в отворах яких розміщені подушки робочих валків з облицювальними планками, контактуючими з облицювальними планками отворів подушок опорних валків, який відрізняється тим, що оснащений фіксаторами, розташованими на бічних поверхнях подушок робочих валків по обидва боки від їх вертикальної осі з боку приводу й завалки та сполученими з рухомими важелями,...

Номер патенту: 89501

Опубліковано: 10.02.2010

Автори: Берендес Андреас, Денкер Вольфганг

МПК: B21B 31/16

Мітки: валків, лінії, вирівнювання, пристрій, робочих, прокатній

Формула / Реферат:

1. Пристрій для вирівнювання робочих валків в прокатній лінії, зокрема, при чотиривалкових прокатних клітях, за допомогою щонайменше однієї діючої на подушки валків пари (1, 1') клинів, розташованих в ділянці між паралельно віддаленими стояками (2, 2') станини прокатної кліті, при цьому клини розташовані з можливістю переміщення на горизонтальній площині ковзання відносно стояків (2, 2') станини за допомогою регулювання колінчастого важеля,...

Номер патенту: 89485

Опубліковано: 10.02.2010

Автори: Вендт Штефан, Лінднер Флоріан

МПК: B21B 31/16

Мітки: зокрема, вертикальних, варіанти, експлуатації, циліндр, встановлення, прокатних, обтискних, клітях, спосіб, встановлювальний, валків

Формула / Реферат:

1. Встановлювальний циліндр для прокатних валків, що забезпечує їх прискорене і значне за величиною переміщення у прокатних клітях, зокрема у вертикальних обтискних прокатних клітях, який містить щонайменше один поршень (1), виконаний з можливістю впливу зі сторони через опорні подушки щонайменше одного робочого валка або одного проміжного валка на робочий валок, причому поршень (1) оснащений двома оберненими у протилежні сторони штоками (2,...

Номер патенту: 89406

Опубліковано: 25.01.2010

Автори: Артюх Геннадій Васильович, Мазур Владлен Олегович, Артюх Віктор Геннадійович

МПК: B21B 31/16, B21B 31/00

Мітки: прокатна, кліть

Формула / Реферат:

1. Прокатна кліть, що включає встановлені в станинах опорні й робочі валки з подушками, оснащеними облицювальними планками, та вузли горизонтального клинового розпору кліті із гідравлічними приводами, розташовані з боку приводу й завалки по обох боках від її вертикальної осі, яка відрізняється тим, що гідроциліндри приводів верхніх вузлів горизонтального клинового розпору кліті жорстко закріплені в установних пазах подушок верхнього опорного...

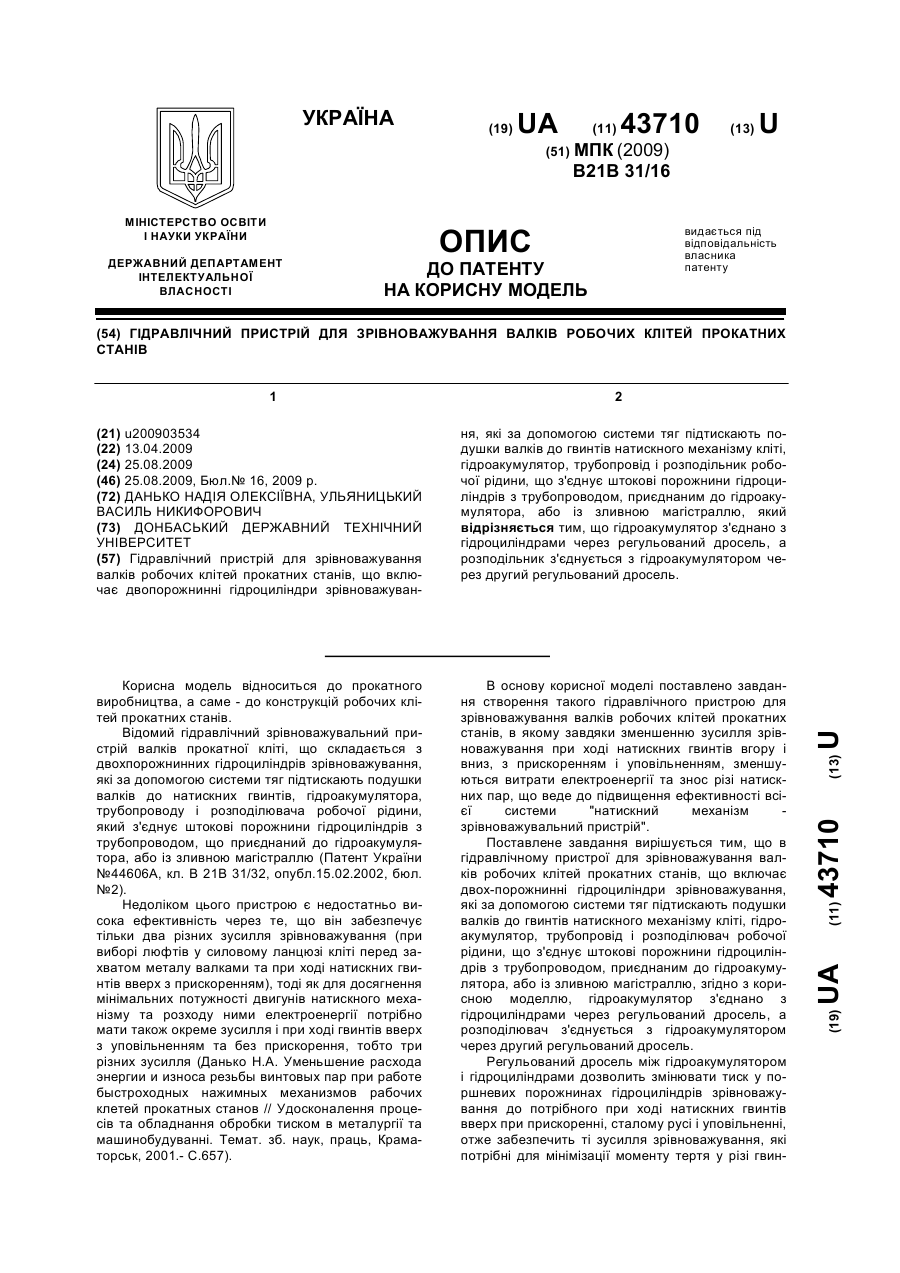

Номер патенту: 43710

Опубліковано: 25.08.2009

Автори: Ульяницький Василь Никифорович, Данько Надія Олексіївна

МПК: B21B 31/16

Мітки: прокатних, робочих, клітей, станів, зрівноважування, пристрій, валків, гідравлічний

Формула / Реферат:

Гідравлічний пристрій для зрівноважування валків робочих клітей прокатних станів, що включає двопорожнинні гідроциліндри зрівноважування, які за допомогою системи тяг підтискають подушки валків до гвинтів натискного механізму кліті, гідроакумулятор, трубопровід і розподільник робочої рідини, що з'єднує штокові порожнини гідроциліндрів з трубопроводом, приєднаним до гідроакумулятора, або із зливною магістраллю, який відрізняється тим, що...

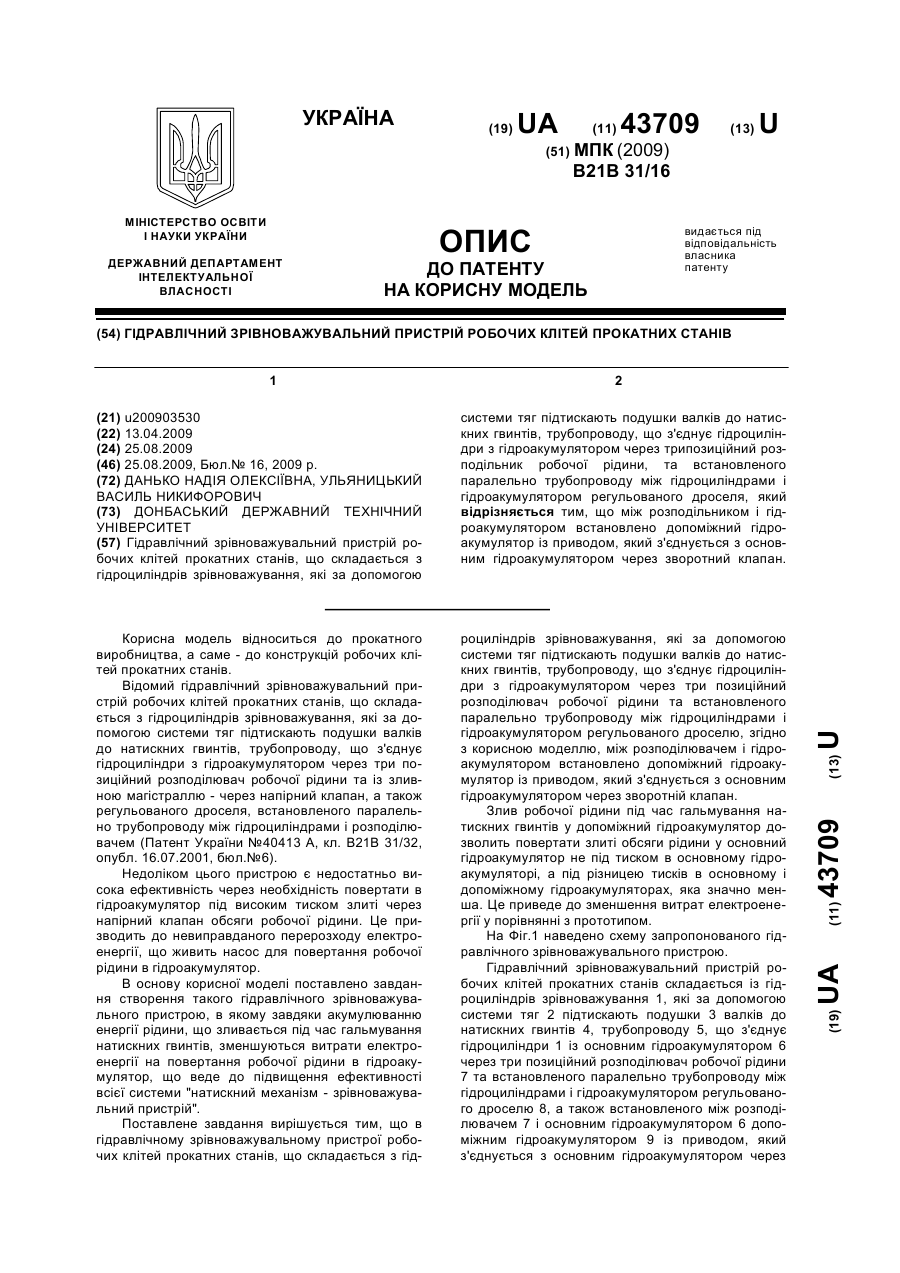

Номер патенту: 43709

Опубліковано: 25.08.2009

Автори: Ульяницький Василь Никифорович, Данько Надія Олексіївна

МПК: B21B 31/16

Мітки: робочих, гідравлічний, станів, зрівноважувальний, клітей, прокатних, пристрій

Формула / Реферат:

Гідравлічний зрівноважувальний пристрій робочих клітей прокатних станів, що складається з гідроциліндрів зрівноважування, які за допомогою системи тяг підтискають подушки валків до натискних гвинтів, трубопроводу, що з'єднує гідроциліндри з гідроакумулятором через трипозиційний розподільник робочої рідини, та встановленого паралельно трубопроводу між гідроциліндрами і гідроакумулятором регульованого дроселя, який відрізняється тим, що між...

Номер патенту: 84088

Опубліковано: 10.09.2008

Автор: Лангедер Рудольф

МПК: F15B 11/00, B21B 37/58, B21B 31/16 ...

Мітки: підсиленням, тиску, циліндр, середовищем, тиском

Формула / Реферат:

1. Циліндр із середовищем під тиском з підсиленням тиску, переважно гідравлічний або пневматичний циліндр, причому циліндр 1 із середовищем під тиском містить два циліндри 5, 8, які відокремлені один від одного і в кожному з яких знаходиться поршень 3, 6, причому поршень 3 першого циліндра 5 має шток 4 поршня, який операційно з'єднаний з другим циліндром 8 для підвищення тиску, причому циліндри 5, 8 виконані з можливістю приводитися в дію...

Номер патенту: 83056

Опубліковано: 10.06.2008

Автори: Цизер Бернд, Вендт Штефан, Кляйн Ахім, Лінднер Флоріан

МПК: B21B 31/16, B21B 29/00, B21B 13/14 ...

Мітки: пристрій, прокатній

Формула / Реферат:

1. Прокатний пристрій (1) з двома робочими валками (2), які за допомогою відповідних подушок робочих валків встановлені у прокатній кліті (4), при цьому передбачено щонайменше один пристрій (5) фіксації робочих валків для фіксації і вивільнення подушок (3) робочих валків (2) у прокатній кліті (4), з щонайменше двома другими валками (6), які за допомогою відповідних других подушок (7) валків встановлені у прокатній кліті (4), при цьому...

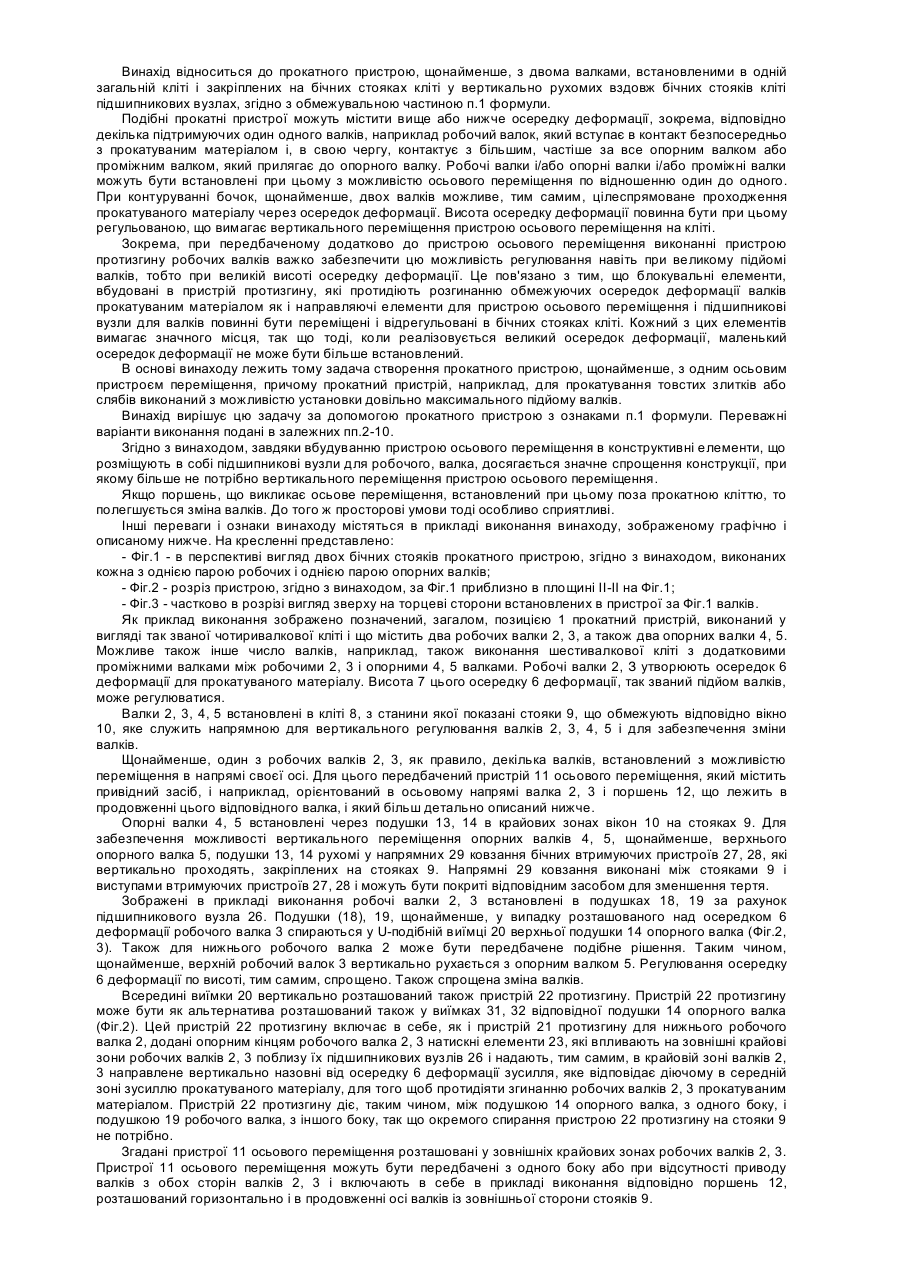

Номер патенту: 79098

Опубліковано: 25.05.2007

Автори: Тіль Герман, Діль Крістіан, Кляйн Ахім

МПК: B21B 31/16

Мітки: пристрій, прокатній

Формула / Реферат:

1. Прокатний пристрій (1), що містить щонайменше два валки (2; 3), що встановлені в одній загальній кліті і втримуються на бічних стояках (9) кліті у вертикально переміщуваних підшипникових вузлах (26), а також щонайменше один пристрій (11) осьового переміщення дляодного з валків (2; 3), який відрізняється тим, що пристрій (11) осьового переміщення приєднаний до вертикально переміщуваних підшипникових вузлів (26) з можливістю вертикального...

Номер патенту: 78222

Опубліковано: 15.03.2007

Автор: Денкер Вольфганг

МПК: B21B 31/16

Мітки: заготовок, прокатки, кліть, зусиль, прокатна, потребують, різних

Формула / Реферат:

1. Прокатна кліть для прокатки різних заготовок, що потребують різних зусиль прокатки, з нижнім і верхнім робочими валками, опорними валками, які відповідають робочим валкам, за необхідності з пристроєм згинання для робочих валків, а також за необхідності з пристроями для установки і балансування опорного валка і з парою встановлювальних циліндрів (3) між станинами (1) кліті і подушками (2), яка відрізняється тим, що встановлювальні циліндри...

Номер патенту: 75940

Опубліковано: 15.06.2006

Автори: Т.Майкл Шор, Поль Б.Річез, Юн Лінг, Меліхер Пуховскій

МПК: B21B 1/16, B21B 31/16, B21B 37/58 ...

Мітки: валків, затискних, блок

Формула / Реферат:

1. Блок затискних валків для просування і уповільнення виробу, що переміщується вздовж лінії прокатки прокатного стана, причому вказаний блок затискних валків містить: пару важелів, установлених з можливістю обертання навколо паралельних перших осей, осі валків, підтримувані згаданими важелями, причому кожна вісь валка має цапфу для обертання навколо другої осі, паралельної першій осі її відповідного важеля; затискні валки, підтримувані...

Номер патенту: 75107

Опубліковано: 15.03.2006

Автор: Фіггє Дітер

МПК: B21B 31/16, B21B 31/00

Мітки: стрічкового, матеріалу, металевого, прокатна, гарячої, кліть, прокатки, холодної

Формула / Реферат:

1. Прокатна кліть для гарячої або холодної прокатки металевого стрічкового матеріалу, наприклад, зі сталі різних марок, що містить опорні і робочі валки, встановлені з можливістю обертання в подушках, причому подушки розташовані з обох сторін в напрямних рами станини з можливістю переміщення для регулювання міжвалкового зазору і додаткового зміщення за допомогою розташованих в рамі станини горизонтальних циліндро-поршневих вузлів щонайменше з...

Номер патенту: 73755

Опубліковано: 15.09.2005

Автори: Кнаапі Гейккі, Луотола Гаррі

МПК: B21B 13/00, B21B 31/16

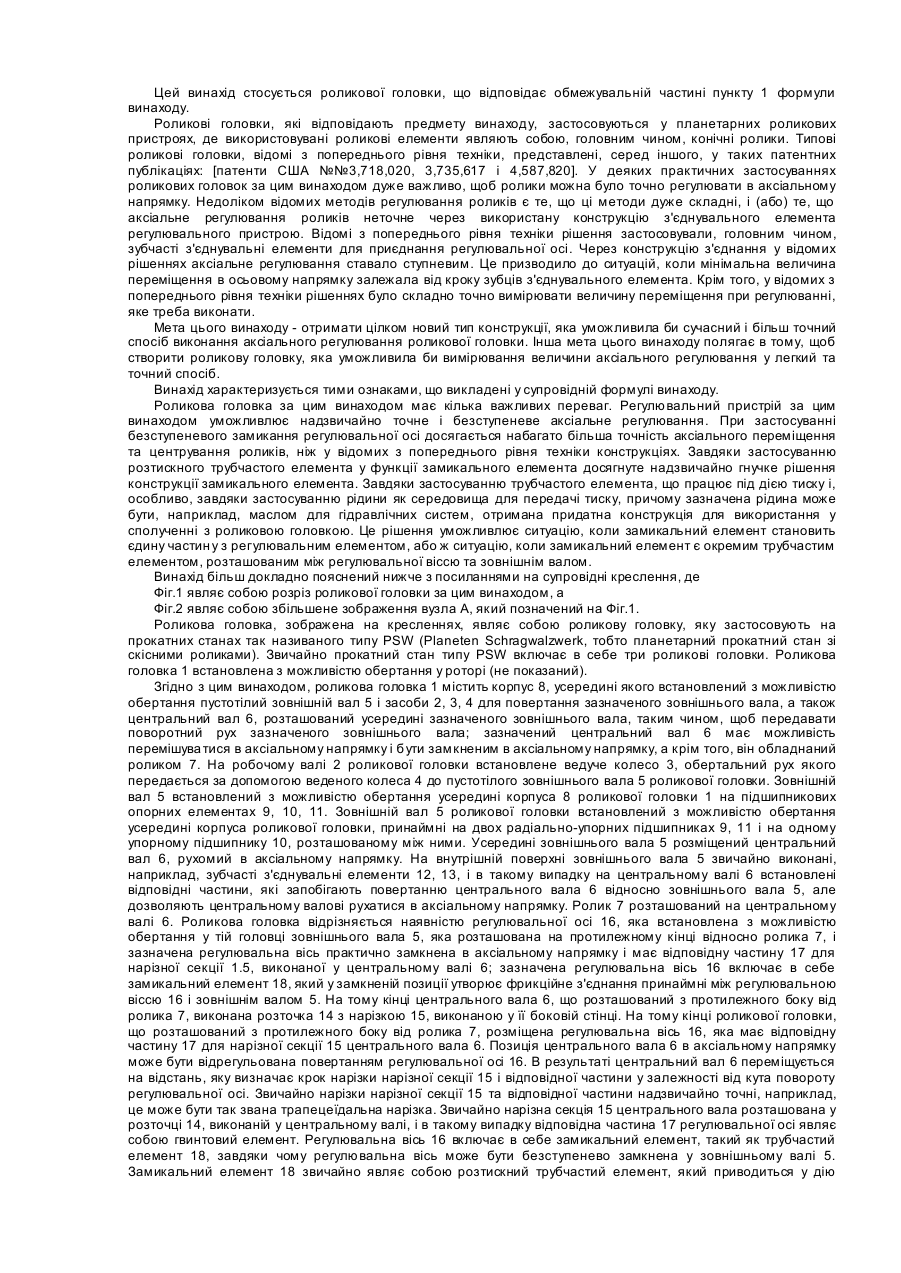

Мітки: прокатного, планетарного, стана, головка, роликова

Формула / Реферат:

1. Роликова головка (1) для планетарного роликового пристрою, яка має корпус (8), всередині якого встановлені з можливістю обертання пустотілий зовнішній вал (5) і засоби (2, 3, 4) для обертання цього зовнішнього вала, причому усередині згаданого зовнішнього вала у спосіб, що дозволяє передавати його обертальний рух, встановлений центральний вал (6), який є рухомим в аксіальному напрямку, може бути замкнений в аксіальному напрямку і...

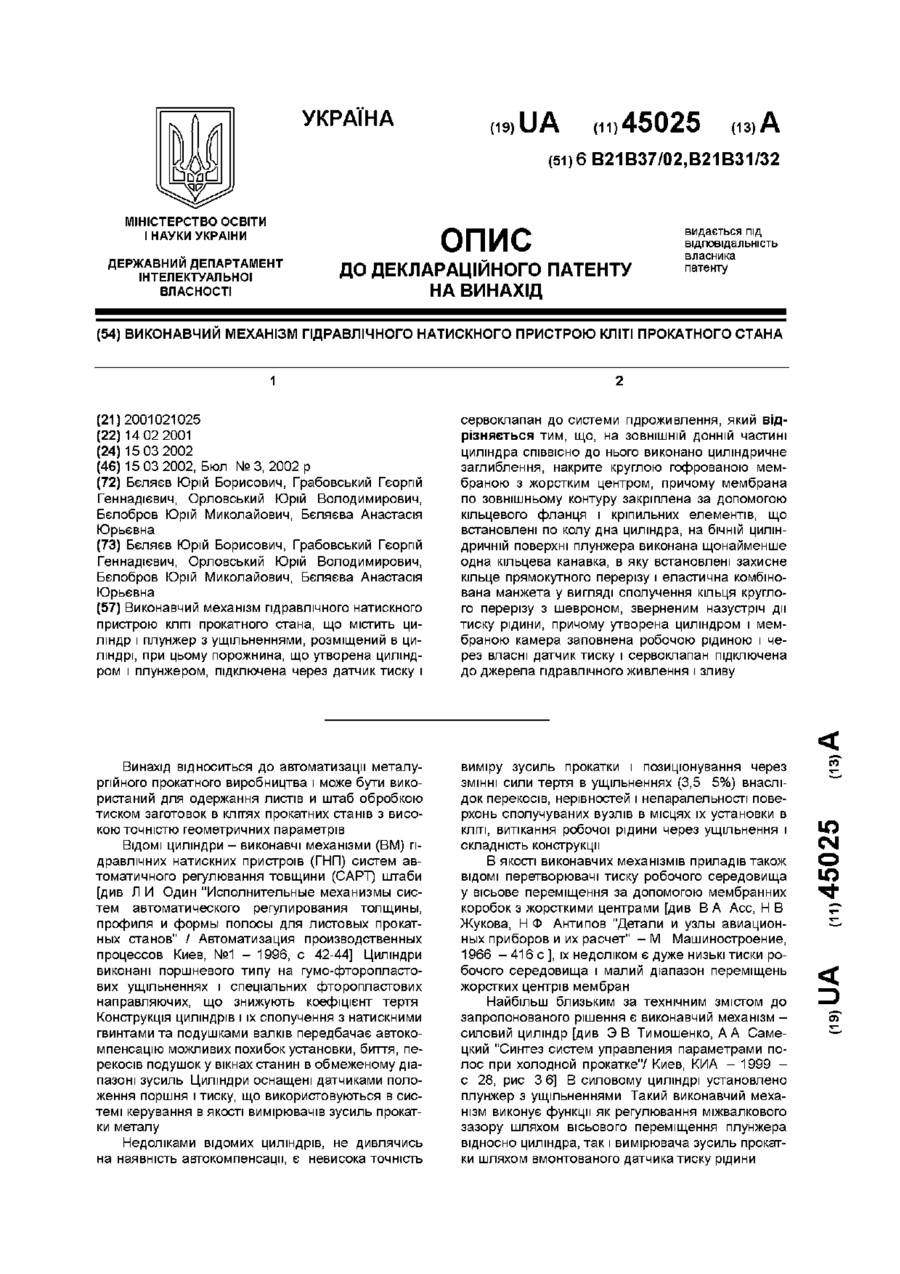

Номер патенту: 45025

Опубліковано: 15.03.2005

Автори: Орловський Юрій Володимирович, Бєлобров Юрій Миколайович, Грабовський Гєоргій Геннадієвич, Бєляєв Юрій Борисович, Бєляєва Анастасія Юрьєвна

МПК: B21B 31/16, B21B 37/00

Мітки: стана, механізм, натискного, гідравлічного, кліті, виконавчий, пристрою, прокатного

Формула / Реферат:

Виконавчий механізм гідравлічного натискного пристрою кліті прокатного стана, що містить циліндр і плунжер з ущільненнями, розміщений в циліндрі, при цьому порожнина, що утворена циліндром і плунжером, підключена через датчик тиску і сервоклапан до системи гідроживлення, який відрізняється тим, що на зовнішній донній частині циліндра співвісно до нього виконано циліндричне заглиблення, накрите круглою гофрованою мембраною з жорстким центром,...

Номер патенту: 66804

Опубліковано: 15.06.2004

Автори: Жао Лінжен, Женг Хонгжуан

МПК: B21B 31/16, B21B 13/14

Мітки: напрямках, регулюванням, валків, двох, прокатній, стан

Формула / Реферат:

1. Прокатний стан з регулюванням валків по двох напрямках для прокатки листа і штаби, який  складається з таких основних елементів, як кліть стана, яка має форму рами (10), верхня система валків і нижня система валків, верхній люнет і нижній люнет, який відрізняється тим, що верхня і нижня системи валків сконструйовані таким чином, що мають вежоподібну конфігурацію, а рама, люнети і проміжний опорний механізм між рамою і люнетами прокатного...

Номер патенту: 67513

Опубліковано: 15.06.2004

Автори: Литвинов Олександр Васильович, Гордієнко Олександр Володимирович, Панченко Володимир Михайлович

МПК: B21B 31/00, B21B 31/16

Мітки: прокатна, кліть

Формула / Реферат:

1. Прокатна кліть, яка включає станину з розміщеними в її вікнах валками з подушками, гідронатискний пристрій, виконаний у вигляді плунжерного гідроциліндра, що має механізм його фіксації при перевалці валків, яка відрізняється тим, що механізм фіксації корпуса гідроциліндра виконаний у вигляді пружних опор, розміщених по периметру корпуса гідроциліндра і прикріплених до кришки згаданого гідроциліндра, при цьому в корпусі виконані ребра, які...

Номер патенту: 63590

Опубліковано: 15.01.2004

Автори: Панченко Володимир Михайлович, Литвинов Олександр Васильович

МПК: B21B 31/16

Мітки: натискний, пристрій, гідромеханічний, кліті, прокатної

Формула / Реферат:

Гідромеханічний натискний пристрій прокатної кліті, що включає привідний натискний гвинт із гайкою, жорстко встановленою в станині кліті, сферичний підп'ятник і натискний гідроциліндр, корпус якого спирається на подушку верхнього валка, а плунжер якого розміщений під підп'ятником натискного гвинта і закріплений на натискному гвинті, а також вбудований у корпус гідроциліндра по його осі датчик лінійних переміщень, який відрізняється тим, що...

Номер патенту: 44606

Опубліковано: 15.02.2002

Автори: Гордієнко Олександр Володимирович, Білобров Юрій Миколайович, Кожевніков Георгій Васильович, Данько Надія Олексіївна, Ульяницький Василь Никифорович

МПК: B21B 31/16

Мітки: зрівноважуючий, гідравлічний, валків, прокатної, пристрій, кліті

Формула / Реферат:

Гідравлічний зрівноважуючий пристрій валків прокатної кліті, що включає гідроциліндри зрівноважування, які через систему тяг підтискають подушки валків до гвинтів натискного механізму кліті, гідроакумулятор, трубопровід і розподільник рідини, а також зливальну магістраль, який відрізняється тим, що гідроциліндри зрівноважування виконані двохпорожнинними, причому їхні штокові порожнини за допомогою розподільника рідини з'єднуються з...

Номер патенту: 43873

Опубліковано: 15.01.2002

Автори: Гордієнко Олександр Володимирович, Скляров Олександр Андійович, Волченков Іван Григорович

МПК: B21B 31/16

Мітки: кліть, кварто, стану, прокатного

Формула / Реферат:

Клеть кварто прокатного стана, содержащая станины, в проемах которых расположены рабочие и опорные валки с подушками, многоступенчатый поддон, силоизмерительные датчики, установленные в нижних поперечинах станины, отличающаяся тем, что ступени поддона выполнены в виде ползунов, свободно размешенных в отверстиях поддона и имеющих контактные участки с нижними опорными подушками и силоизмерительными датчиками, при этом каждая соседняя пара...

Номер патенту: 40413

Опубліковано: 16.07.2001

Автор: Данько Надія Олексіївна

МПК: B21B 31/16

Мітки: клітей, робочих, прокатних, станів, гідравлічний, зрівноважувальний, пристрій

Формула / Реферат:

Гідравлічний зрівноважувальний пристрій робочих клітей про­катних станів, що складається з гідроциліндрів зрівноважування, які за допомогою системи тяг підтискають подушки валків до на­тискних гвинтів, трубопровода, що з'єднує гідроциліндри з гідро/ акумулятором через розподілювач робочої рідини та із зливною ма­гістраллю - через напірний клапан, який відрізняється тим, що між розподілювачем робочої рідини і гідроциліндрами, паралельно...

Номер патенту: 39042

Опубліковано: 15.05.2001

Автори: Сівак Владислав Олегович, Коган Михайло Маркович, Огінський Йосип Кузьмич, Кісіль Володимир Костянтинович

МПК: B21B 31/16, B21B 13/00

Мітки: безстанинна, прокатна, кліть

Формула / Реферат:

Безстанинна прокатна кліть, що містить у собі верхній та нижній валки з подушками та стяжними болтами з гайками, які проходять через них, механізми радіальної установки валків з ексцентриковими втулками, яка відрізняється тим, що у подушках додатково виконано діаметральні прорізи перпендикулярно площині поздовжніх осей валків, при цьому у прорізах встановлено із зазором прокладки, а ексцентрикові втулки обладнано різьбовими відтинками, на...

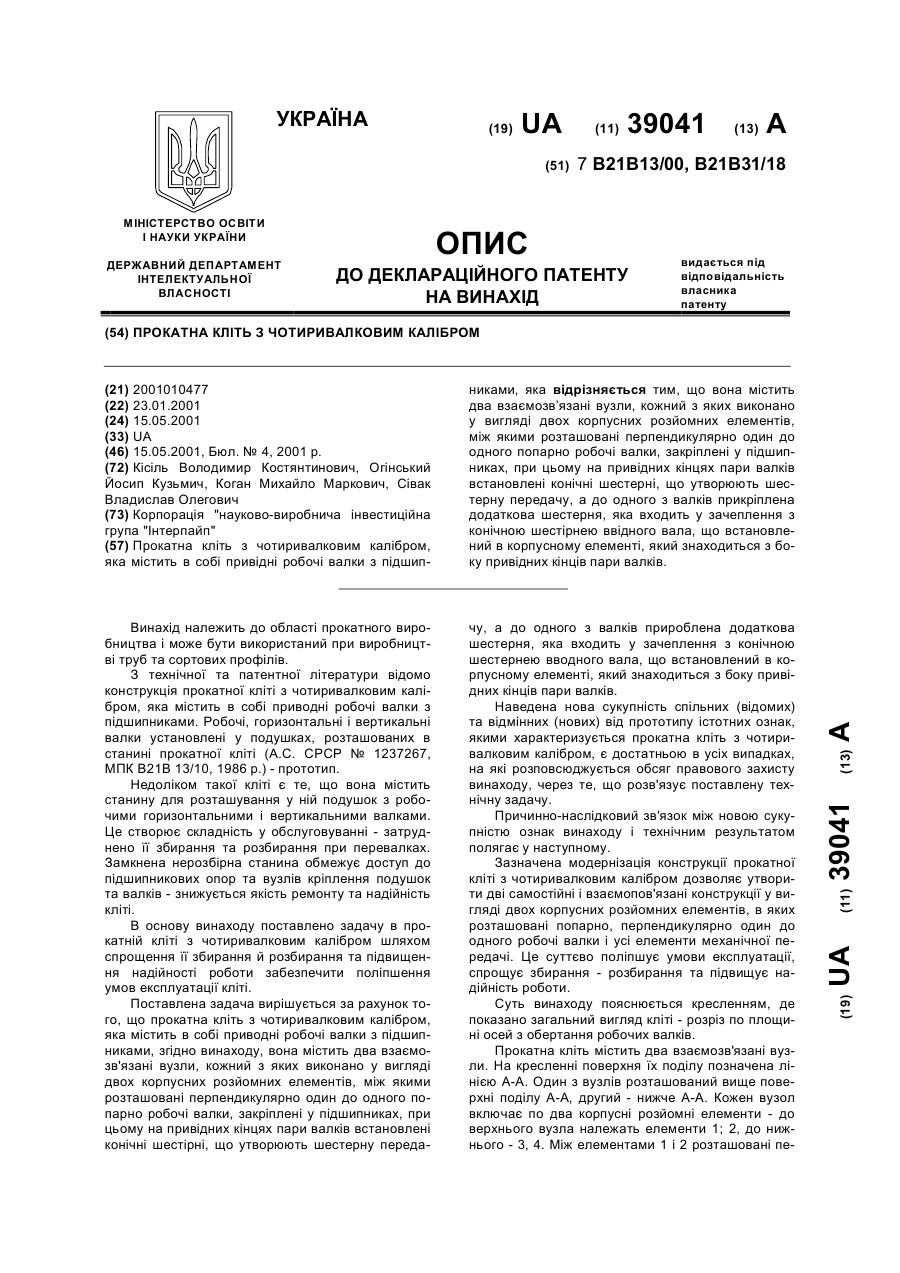

Номер патенту: 39041

Опубліковано: 15.05.2001

Автори: Кісіль Володимир Костянтинович, Огінський Йосип Кузьмич, Сівак Владислав Олегович, Коган Михайло Маркович

МПК: B21B 31/16, B21B 13/00

Мітки: кліть, прокатна, чотиривалковим, калібром

Формула / Реферат:

Прокатна кліть з чотиривалковим калібром, яка містить в собі привідні робочі валки з підшипниками, яка відрізняється тим, що вона містить два взаємозв´язані вузли, кожний з яких виконано у вигляді двох корпусних рознімних елементів, між якими розташовані перпендикулярно один до одного попарно робочі валки, закріплені у підшипниках, при цьому на привідних кінцях пари валків встановлені конічні шестерні, що утворюють шестеренну передачу,...

Номер патенту: 14360

Опубліковано: 25.04.1997

Автори: Потапкін Віктор Федорович, Захаров Анатолій Петрович, Морозов Ігор Олександрович, Сатонін Олександр Володимирович, Федорінов Володимир Анатольович, Фаренбрух Альберт Володимирович

МПК: B21B 31/16, B21B 27/00

Мітки: вузол, кліті, приводним, валком, прокатної, робочого, одним, валка

Номер патенту: 13915

Опубліковано: 25.04.1997

Автори: Еремеев Олександр Васильович, Горенштейн Борис Михайлович, Суглобов Володимир Васильович, Бобух Іван Олексійович

МПК: B21B 35/14, B21B 31/16

Мітки: шпинделя, універсального, шарнір

Формула / Реферат:

Шарнир универсального шпинделя, содержа­щий головку, образованную обоймами, и тело шпин­деля, между которыми установлены роликовые те­ла качения, выполненные в виде бочкообразных роликов, отличающийся тем, что бочкообразные ролики выполнены с профильными продольными канавками, в которых установлены медесодержащие вставки.

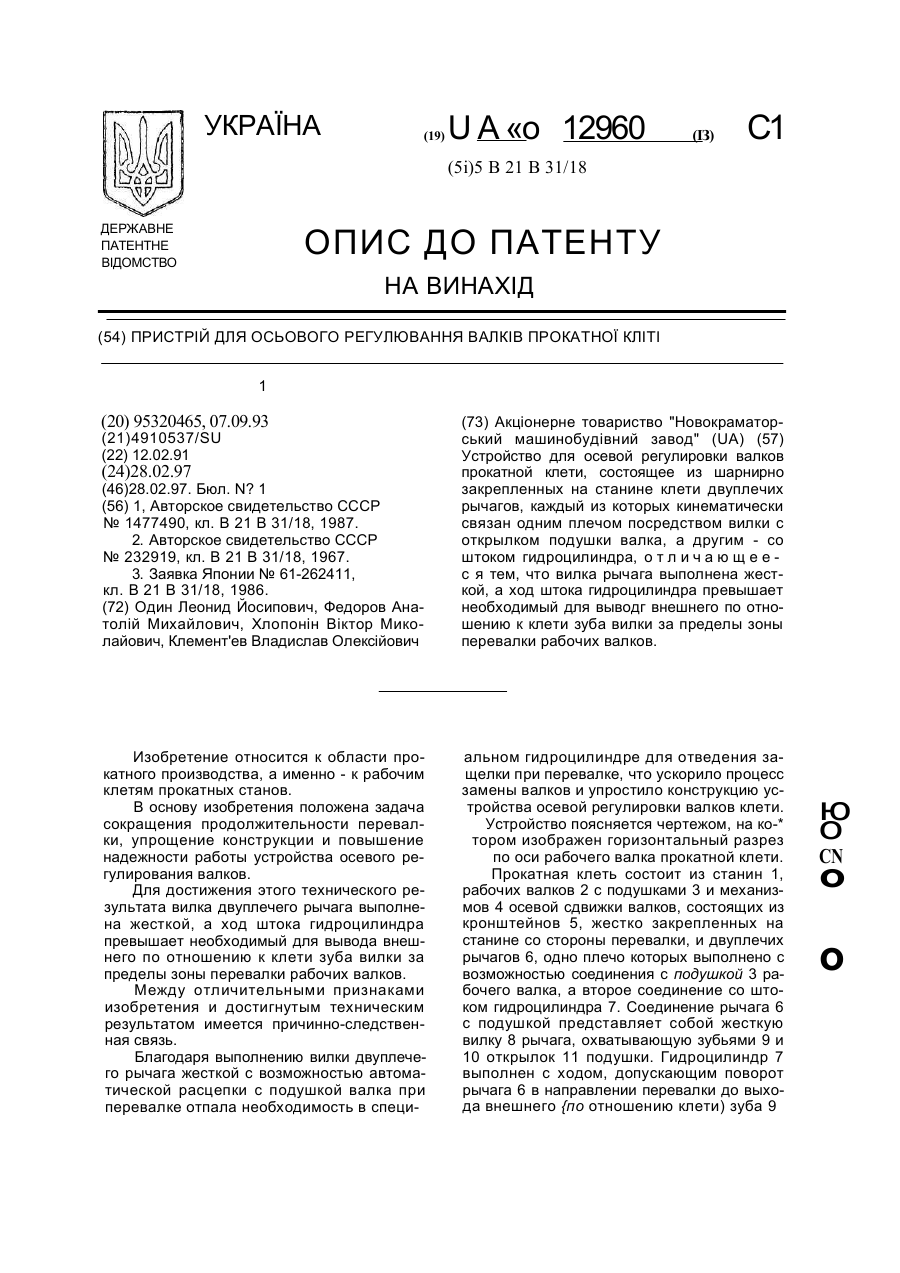

Номер патенту: 12960

Опубліковано: 28.02.1997

Автори: Федоров Анатолій Михайлович, Одін Леонід Йосипович, Хлопонін Віктор Миколайович, Клемент'єв Владислав Олексійович

МПК: B21B 31/16

Мітки: пристрій, валків, осьового, прокатної, кліті, регулювання

Формула / Реферат:

(57) Устройство для осевой регулировки валков прокатной клети, состоящее из шарнирно закрепленных на станине клети двуплечих рычагов, каждый из которых кинематически связан одним плечом посредством вилки с открылком подушки валка, а другим - со штоком гидроцилиндра, отличающеес я тем, что вилка рычага выполнена жесткой, а ход штока гидроцилиндра превышает необходимый для вывода внешнего по отношению к клети зуба вилки за пределы зоны...

Номер патенту: 13060

Опубліковано: 28.02.1997

Автори: Позняк Григорій Іванович, Толочко Олександр Васильович, Маляренко Микола Іванович, Кравченко Вілен Васильович, Музиченко Олег Олександрович

МПК: B21B 31/16, B29C 43/24, B30B 3/00 ...

Мітки: пристрій, регулювання, зазору, валкових, машинах

Формула / Реферат:

(57) Устройство для регулирования зазора в валковых машинах, включающее пары клиньев с наклоном рабочих поверхностей в направлении, перпендикулярном оси валков, установленные в направляющих на корпусах подшипников валков, при этом один из клиньев каждой пары смонтирован с возможностью перемещения посредством приводного ходового винта в направлении наклона клиньев, отличающееся тем, что клинья выполнены с дополнительным наклоном рабочих...

Номер патенту: 12310

Опубліковано: 25.12.1996

Автори: Хельмут Зетцер, Аксель Шпренгер

МПК: B21B 31/16

Мітки: гарячої, прокатних, валків, зміщення, прокатки, холодної, станів, пристрій, осьового

Формула / Реферат:

(57) 1. Устройство для осевого смещения прокатных валков станов для  холодной и горячей прокатки, валки которых смонтированы своими опорными шейками в радиальных подшипниках, а одна из опорных шеек валка оснащена осевым упорным подшипником, через который устройство воздействует на валок, содержащее корпус, установленный на подушке валка во взаимодействии с торцем наружного кольца радиального подшипника а также с установленным внутри корпуса...

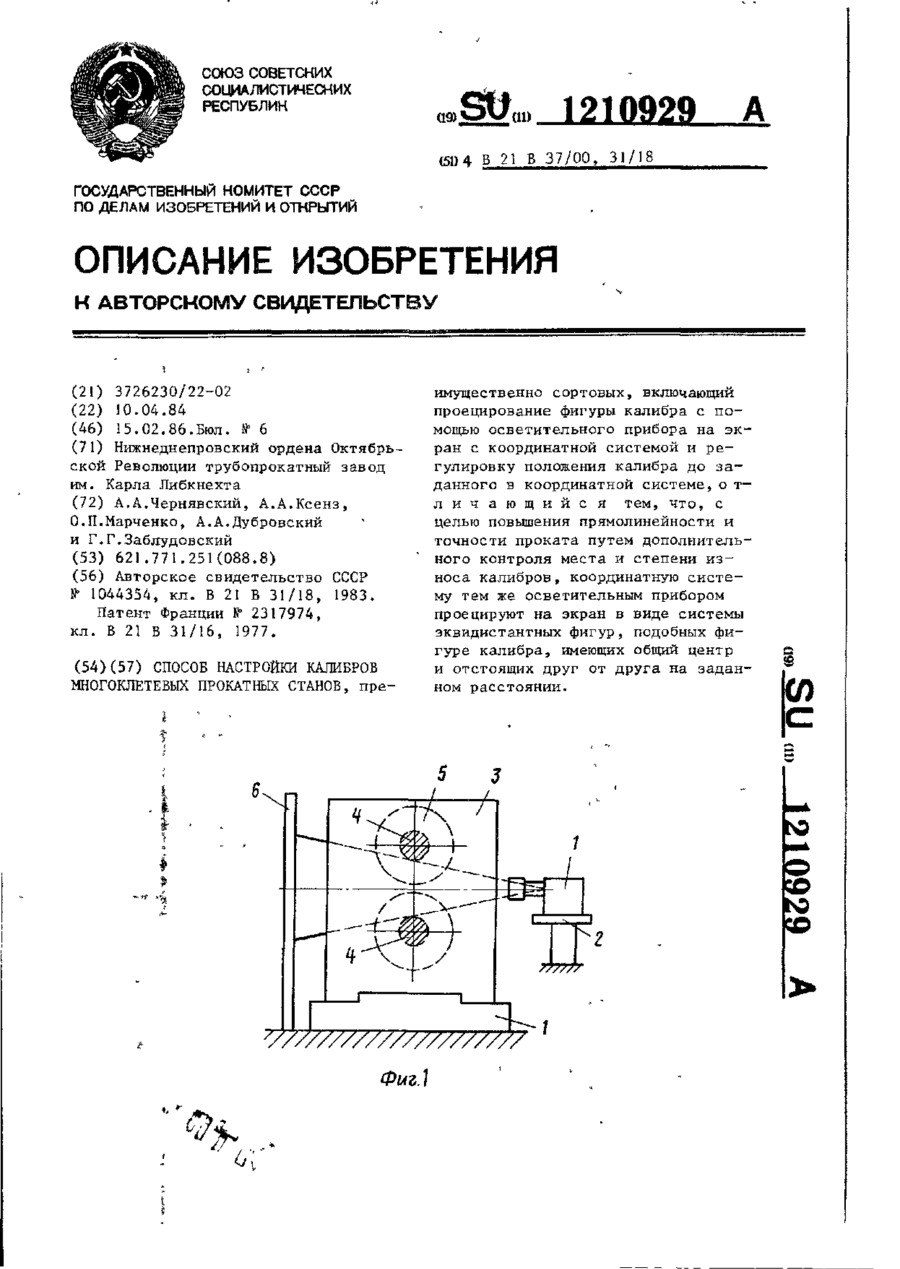

Номер патенту: 11400

Опубліковано: 25.12.1996

Автори: Ксьонз Олександр Афанасійович, Дубровський Олександр Анатолійович, Заблудовський Григорій Григорійович, Марченко Олег Порфирійович, Чернявський Анатолій Олександрович

МПК: B21B 31/16, B21B 37/00

Мітки: налагодження, спосіб, станів, багатоклітьових, калібрів, прокатних

Формула / Реферат:

Способ настройки калибров многоклетевых прокатных станов, преимущественно сортовых, включающий проецирование фигуры калибра с по­мощью осветительного прибора на экран с коорди­натной системой и регулировку положения калибра до заданного в координатной системе, отличающий­ся тем, что, с целью повышения прямолинейности и точности проката путем дополнительного контро­ля места и степени износа калибров, координатную систему тем же осветительным...

Номер патенту: 6038

Опубліковано: 29.12.1994

Автор: Георг Енгель

МПК: B21B 31/16

Мітки: валків, установки, осевої, прокатних, пристрій

Формула / Реферат:

Устройство для осевой установки прокатных валков в клетях для изготовления стальных фа­сонных профилей, содержащее гидравлические установочные средства с гидроцилиндром двойного действия для по меньшей мере одного из двух валков, механизм регулирования положения гидравлических установочных средств, датчик регистрации фактиче­ского осевого положения валка, причем гидравличе­ские установочные средства установлены с возможностью взаимодействия с...
