Водонепроникний швидкорознімний бокс
Формула / Реферат

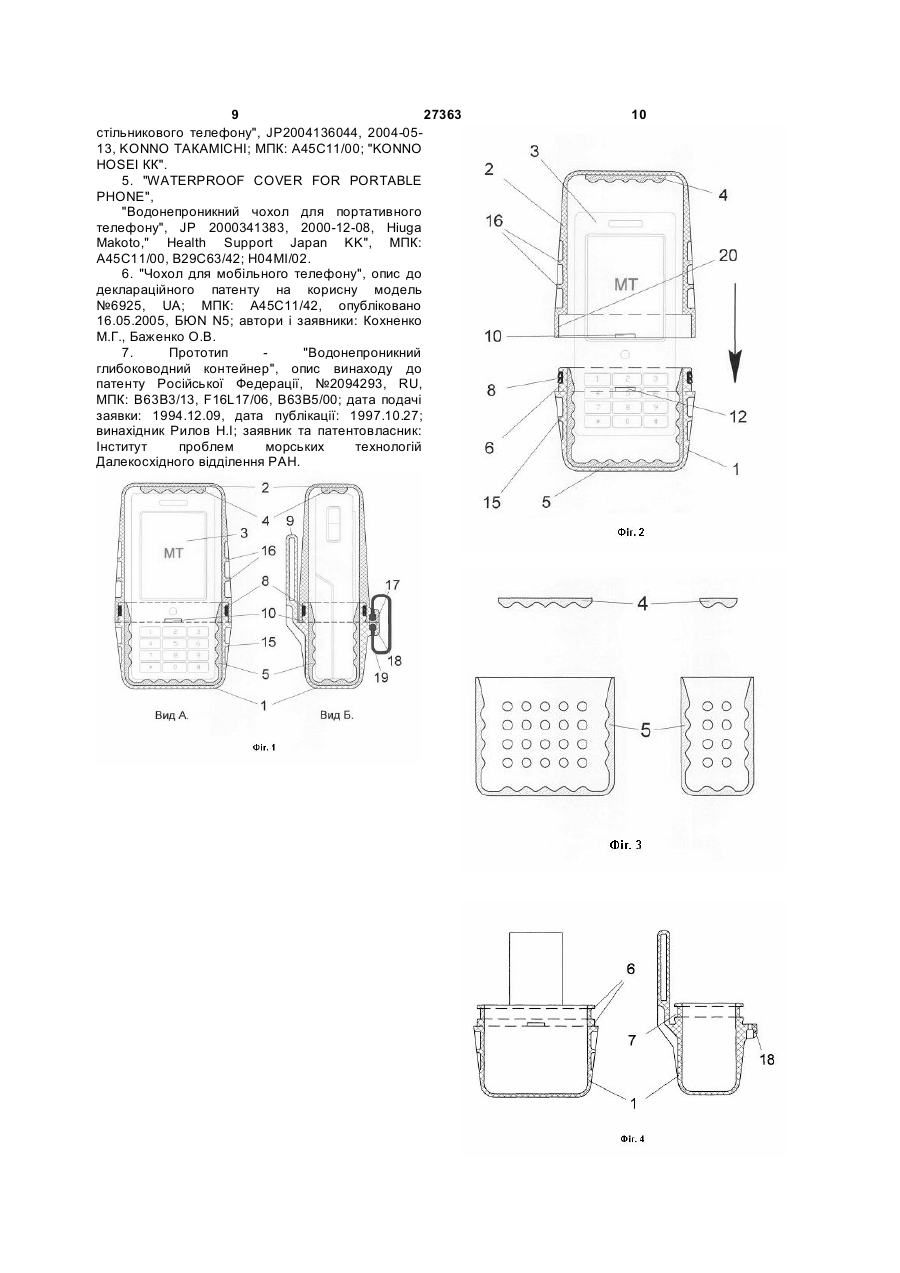

1. Водонепроникний швидкорознімний бокс, що містить корпус, кришку, ущільнювач і з'єднувальний елемент, який відрізняється тим, що корпус і кришка виконані з полімерного матеріалу, що відповідають за формою та розмірами мобільному телефону або особистим речам, що розміщуються у боксі, корпус оснащений вкладишем з спіненого поліуретану, який кріпиться на нижній та бокових внутрішніх поверхнях корпусу, на верхній зовнішній частині корпусу виконані напрямні поверхні, що взаємодіють з внутрішньою поверхнею кришки, по периметру напрямної поверхні виконана канавка, в яку покладено ущільнювач у вигляді манжети, корпус оснащений елементом кріплення боксу до користувача, який виконаний разом з корпусом, кришка оснащена обмежувачем, який утримує мобільний телефон від вертикального переміщення, обмежувач кріпиться на верхній внутрішній поверхні кришки та виконаний у вигляді упора з спіненого поліуретану, з'єднувальний елемент виконаний у вигляді фіксатора, що являє собою взаємодіючі між собою конструктивні пари, виконані на кришці та на корпусі, при цьому виступ на кришці відповідає по формі та розмірам пазу на корпусі, забезпечуючи швидку фіксацію або роз'єднання кришки від корпусу у поздовжньому напрямку, на боковій та передній зовнішніх поверхнях корпусу та на боковій зовнішній поверхні кришки виконані рифлення.
2. Бокс за п. 1, який відрізняється тим, що корпус і кришка боксу виконані в формі циліндра або паралелепіпеда з закругленими кутами, що відповідає формі та розмірам речей або мобільного телефона, що розміщуються у боксі.
3. Бокс за п. 1, який відрізняється тим, що кришка виконана з прозорого полімерного матеріалу для візуального контролю споживачем стану мобільного телефона, розміщеного у боксі.
4. Бокс за п. 1, який відрізняється тим, що передня нижня частина корпусу виконана з м'якого прозорого полімерного матеріалу для забезпечення натискання на кнопки мобільного телефона, не витягуючи його з боксу.
5. Бокс за пп. 1, 2, який відрізняється тим, що з'єднувальний елемент виконано заодно з корпусом у вигляді пружних фіксаторів-собачок, взаємодіючих з відповідними отворами або пазами у кришці, забезпечуючи швидку фіксацію або роз'єднання корпусу від кришки в подовжньому напрямку.
6. Бокс за п. 1, який відрізняється тим, що ущільнювач виконано з гуми або силіконового матеріалу.
7. Бокс за пп. 1, 6, який відрізняється тим, що ущільнювач виконано у вигляді замкненого кільцевого елементу, маючого круглий, пилкоподібний або інший переріз.
8. Бокс за пп. 1, 2, який відрізняється тим, що на боковій або передній поверхні корпусу та кришки виконані заодно з корпусом та кришкою виступи-приливи, що мають наскрізні отвори, в яких закріплений шнур, що з'єднує корпус та кришку.
9. Бокс за п. 1, який відрізняється тим, що корпус і кришка виконані у вигляді прямокутної форми і з'єднані шарнірно на спільній осі, з можливістю переміщення кришки в радіальному напрямку від корпусу.
Текст

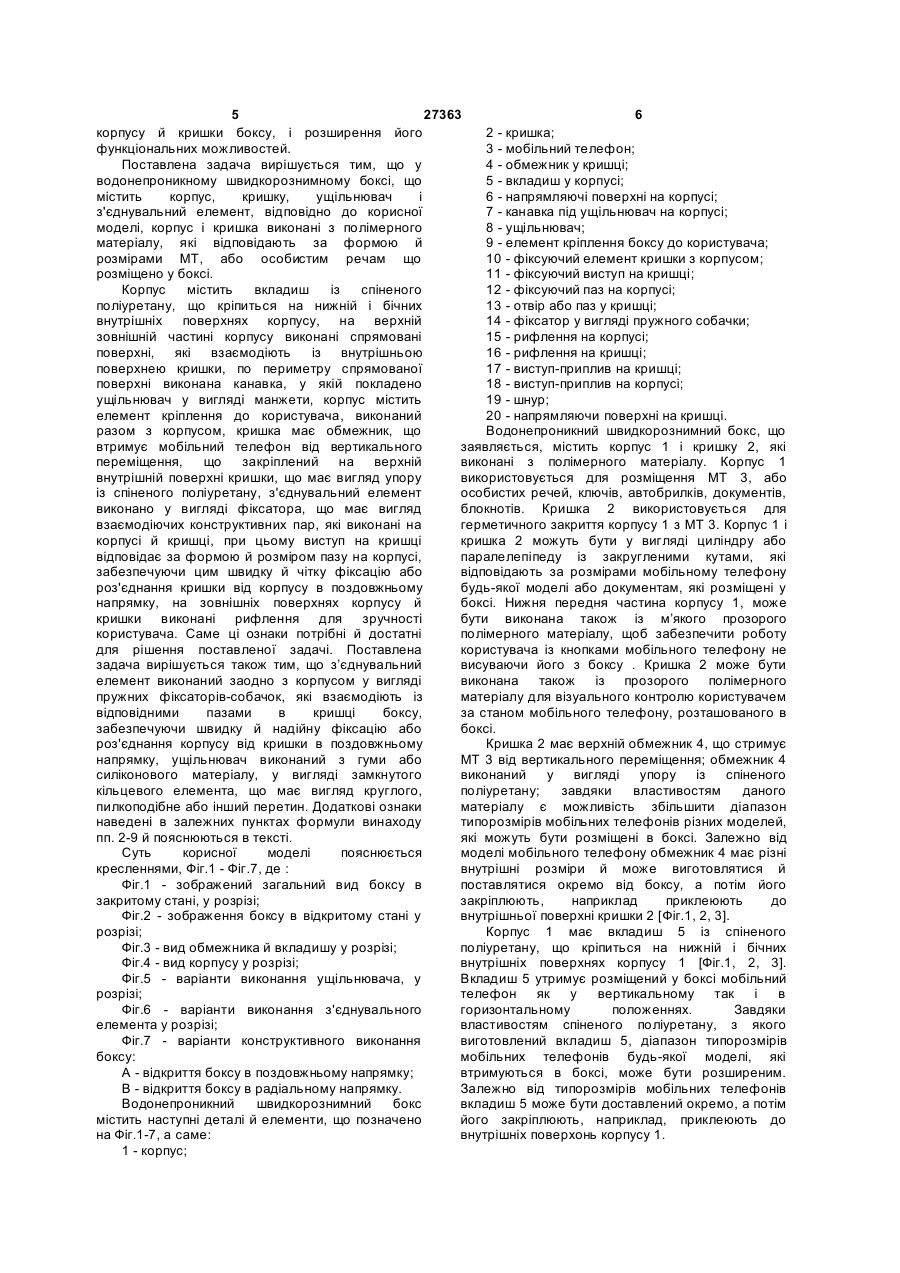

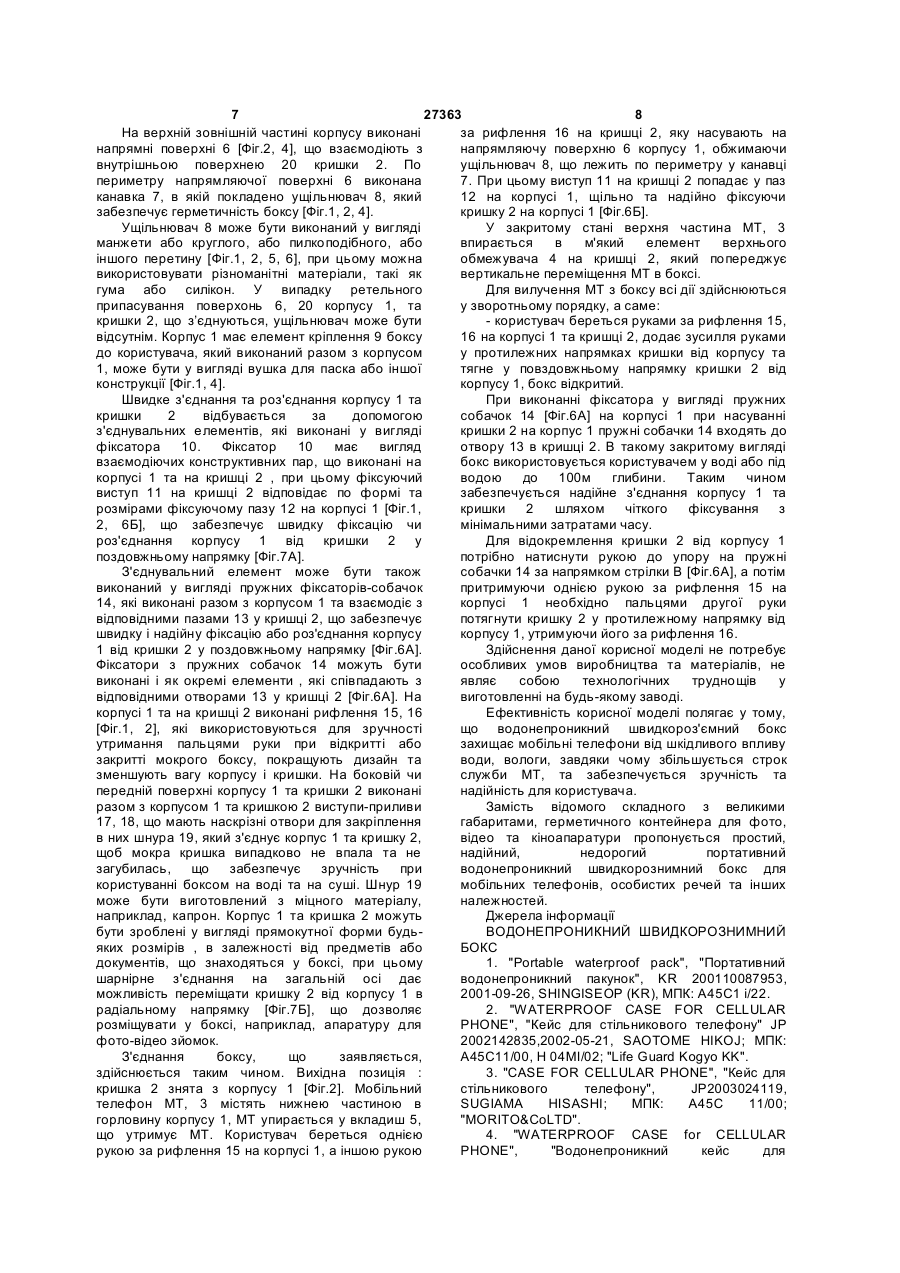

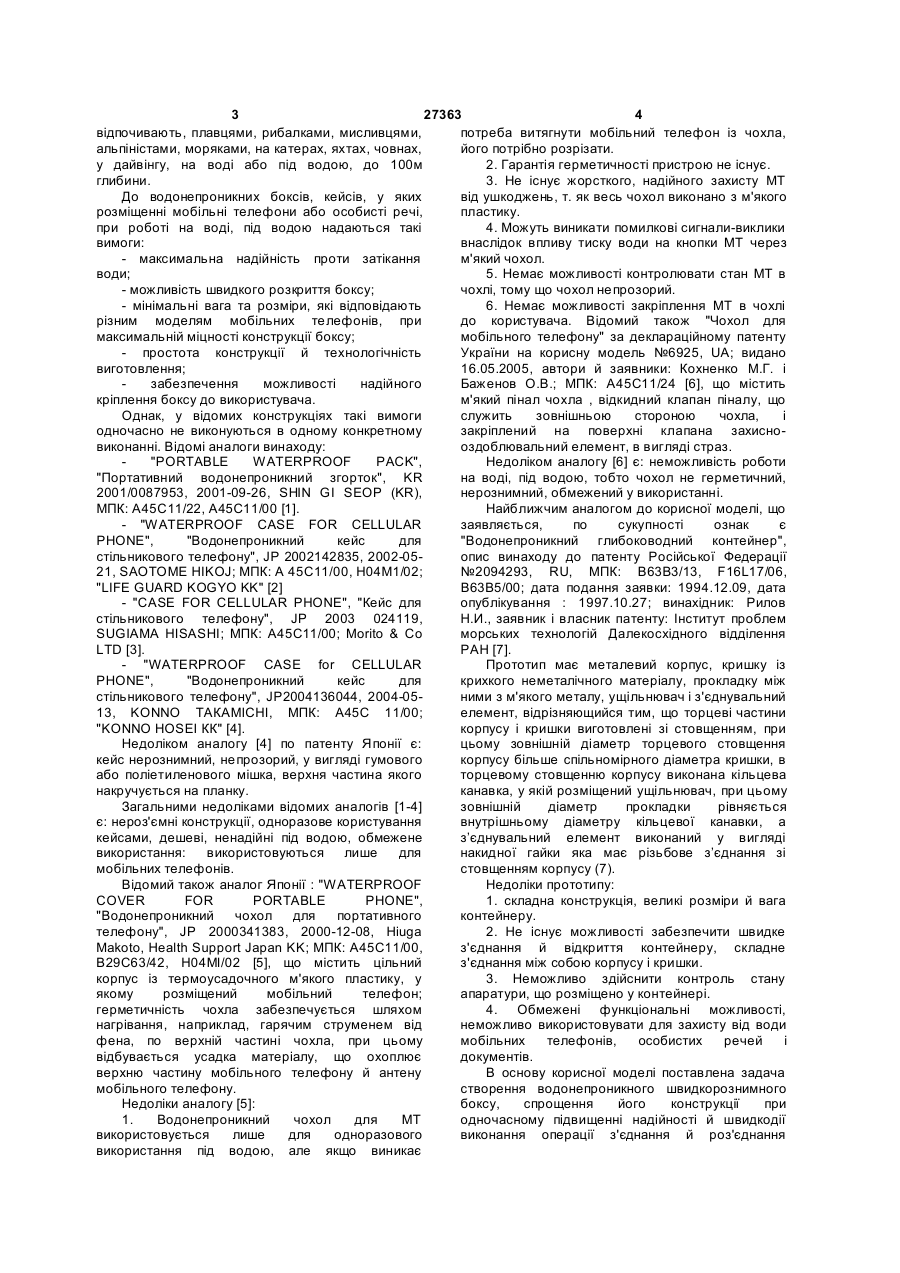

1. Водонепроникний швидкорознімний бокс, що містить корпус, кришку, ущільнювач і з'єднувальний елемент, який відрізняється тим, що корпус і кришка виконані з полімерного матеріалу, що відповідають за формою та розмірами мобільному телефону або особистим речам, що розміщуються у боксі, корпус оснащений вкладишем з спіненого поліуретану, який кріпиться на нижній та бокових внутрішніх поверхнях корпусу, на верхній зовнішній частині корпусу виконані напрямні поверхні, що взаємодіють з внутрішньою поверхнею кришки, по периметру напрямної поверхні виконана канавка, в яку покладено ущільнювач у вигляді манжети, корпус оснащений елементом кріплення боксу до користувача, який виконаний разом з корпусом, кришка оснащена обмежувачем, який утримує мобільний телефон від вертикального переміщення, обмежувач кріпиться на верхній внутрішній поверхні кришки та виконаний у вигляді упора з спіненого поліуретану, з'єднувальний елемент виконаний у вигляді фіксатора, що являє собою взаємодіючі між собою конструктивні пари, виконані на кришці та на корпусі, при цьому виступ на кришці відповідає по формі та розмірам пазу на корпусі, забезпечуючи швидку фіксацію або роз'єднання кришки від корпусу у поздовжньому напрямку, на боковій та передній зовнішніх поверхнях корпусу та на боковій зовнішній поверхні кришки виконані рифлення. 2. Бокс за п. 1, який відрізняється тим, що корпус і кришка боксу виконані в формі циліндра або U 2 UA 1 3 27363 4 потреба витягнути мобільний телефон із чохла, відпочивають, плавцями, рибалками, мисливцями, його потрібно розрізати. альпіністами, моряками, на катерах, яхтах, човнах, 2. Гарантія герметичності пристрою не існує. у дайвінгу, на воді або під водою, до 100м 3. Не існує жорсткого, надійного захисту МТ глибини. від ушкоджень, т. як весь чохол виконано з м'якого До водонепроникних боксів, кейсів, у яких пластику. розміщенні мобільні телефони або особисті речі, 4. Можуть виникати помилкові сигнали-виклики при роботі на воді, під водою надаються такі внаслідок впливу тиску води на кнопки МТ через вимоги: м'який чохол. - максимальна надійність проти затікання 5. Немає можливості контролювати стан МТ в води; чохлі, тому що чохол непрозорий. - можливість швидкого розкриття боксу; 6. Немає можливості закріплення МТ в чохлі - мінімальні вага та розміри, які відповідають до користувача. Відомий також "Чохол для різним моделям мобільних телефонів, при мобільного телефону" за деклараційному патенту максимальній міцності конструкції боксу; України на корисну модель №6925, UA; видано - простота конструкції й технологічність 16.05.2005, автори й заявники: Кохненко М.Г. і виготовлення; Баженов О.В.; МПК: А45С11/24 [6], що містить забезпечення можливості надійного м'який пінал чохла , відкидний клапан піналу, що кріплення боксу до використувача. служить зовнішньою стороною чохла, і Однак, у відомих конструкціях такі вимоги закріплений на поверхні клапана захисноодночасно не виконуються в одному конкретному оздоблювальний елемент, в вигляді страз. виконанні. Відомі аналоги винаходу: Недоліком аналогу [6] є: неможливість роботи "PORTABLE WATERPROOF PACK", на воді, під водою, тобто чохол не герметичний, "Портативний водонепроникний згорток", KR нерознимний, обмежений у використанні. 2001/0087953, 2001-09-26, SHIN GI SEOP (KR), Найближчим аналогом до корисної моделі, що МПК: А45С11/22, А45С11/00 [1]. заявляється, по сукупності ознак є - "WATERPROOF CASE FOR CELLULAR "Водонепроникний глибоководний контейнер", PHONE", "Водонепроникний кейс для опис винаходу до патенту Російської Федерації стільникового телефону", JP 2002142835, 2002-05№2094293, RU, МПК: В63В3/13, F16L17/06, 21, SAOTOME HIKOJ; МПК: А 45С11/00, Н04М1/02; В63В5/00; дата подання заявки: 1994.12.09, дата "LIFE GUARD KOGYO KK" [2] опублікування : 1997.10.27; винахідник: Рилов - "CASE FOR CELLULAR PHONE", "Кейс для Н.И., заявник і власник патенту: Інститут проблем стільникового телефону", JP 2003 024119, морських технологій Далекосхідного відділення SUGIAMA HISASHI; МПК: A45C11/00; Morito & Co РАН [7]. LTD [3]. Прототип має металевий корпус, кришку із - "WATERPROOF CASE for CELLULAR крихкого неметалічного матеріалу, прокладку між PHONE", "Водонепроникний кейс для ними з м'якого металу, ущільнювач і з'єднувальний стільникового телефону", JP2004136044, 2004-05елемент, відрізняющийся тим, що торцеві частини 13, KONNO ТАКАМІСНІ, МПК: А45С 11/00; корпусу і кришки виготовлені зі стовщенням, при "KONNO HOSEI КК" [4]. цьому зовнішній діаметр торцевого стовщення Недоліком аналогу [4] по патенту Японії є: корпусу більше спільномірного діаметра кришки, в кейс нерознимний, непрозорий, у вигляді гумового торцевому стовщенню корпусу виконана кільцева або поліетиленового мішка, верхня частина якого канавка, у якій розміщений ущільнювач, при цьому накручується на планку. зовнішній діаметр прокладки рівняється Загальними недоліками відомих аналогів [1-4] внутрішньому діаметру кільцевої канавки, а є: нероз'ємні конструкції, одноразове користування з’єднувальний елемент виконаний у вигляді кейсами, дешеві, ненадійні під водою, обмежене накидної гайки яка має різьбове з’єднання зі використання: використовуються лише для стовщенням корпусу (7). мобільних телефонів. Недоліки прототипу: Відомий також аналог Японії : "WATERPROOF 1. складна конструкція, великі розміри й вага COVER FOR PORTABLE PHONE", контейнеру. "Водонепроникний чохол для портативного 2. Не існує можливості забезпечити швидке телефону", JP 2000341383, 2000-12-08, Hiuga з'єднання й відкриття контейнеру, складне Makoto, Health Support Japan KK; МПК: A45C11/00, з'єднання між собою корпусу і кришки. B29C63/42, H04MI/02 [5], що містить цільний 3. Неможливо здійснити контроль стану корпус із термоусадочного м'якого пластику, у апаратури, що розміщено у контейнері. якому розміщений мобільний телефон; 4. Обмежені функціональні можливості, герметичність чохла забезпечується шляхом неможливо використовувати для захисту від води нагрівання, наприклад, гарячим струменем від мобільних телефонів, особистих речей і фена, по верхній частині чохла, при цьому документів. відбувається усадка матеріалу, що охоплює В основу корисної моделі поставлена задача верхню частину мобільного телефону й антену створення водонепроникного швидкорознимного мобільного телефону. боксу, спрощення його конструкції при Недоліки аналогу [5]: одночасному підвищенні надійності й швидкодії 1. Водонепроникний чохол для МТ виконання операції з'єднання й роз'єднання використовується лише для одноразового використання під водою, але якщо виникає 5 27363 6 2 - кришка; корпусу й кришки боксу, і розширення його 3 - мобільний телефон; функціональних можливостей. 4 - обмежник у кришці; Поставлена задача вирішується тим, що у 5 - вкладиш у корпусі; водонепроникному швидкорознимному боксі, що 6 - напрямляючі поверхні на корпусі; містить корпус, кришку, ущільнювач і 7 - канавка під ущільнювач на корпусі; з'єднувальний елемент, відповідно до корисної 8 - ущільнювач; моделі, корпус і кришка виконані з полімерного 9 - елемент кріплення боксу до користувача; матеріалу, які відповідають за формою й 10 - фіксуючий елемент кришки з корпусом; розмірами МТ, або особистим речам що 11 - фіксуючий виступ на кришці; розміщено у боксі. 12 - фіксуючий паз на корпусі; Корпус містить вкладиш із спіненого 13 - отвір або паз у кришці; поліуретану, що кріпиться на нижній і бічних 14 - фіксатор у вигляді пружного собачки; внутрішніх поверхнях корпусу, на верхній 15 - рифлення на корпусі; зовнішній частині корпусу виконані спрямовані 16 - рифлення на кришці; поверхні, які взаємодіють із внутрішньою 17 - виступ-приплив на кришці; поверхнею кришки, по периметру спрямованої 18 - виступ-приплив на корпусі; поверхні виконана канавка, у якій покладено 19 - шнур; ущільнювач у вигляді манжети, корпус містить 20 - напрямляючи поверхні на кришці. елемент кріплення до користувача, виконаний Водонепроникний швидкорознимний бокс, що разом з корпусом, кришка має обмежник, що заявляється, містить корпус 1 і кришку 2, які втримує мобільний телефон від вертикального виконані з полімерного матеріалу. Корпус 1 переміщення, що закріплений на верхній використовується для розміщення МТ 3, або внутрішній поверхні кришки, що має вигляд упору особистих речей, ключів, автобрилків, документів, із спіненого поліуретану, з'єднувальний елемент блокнотів. Кришка 2 використовується для виконано у вигляді фіксатора, що має вигляд герметичного закриття корпусу 1 з МТ 3. Корпус 1 і взаємодіючих конструктивних пар, які виконані на кришка 2 можуть бути у вигляді циліндру або корпусі й кришці, при цьому виступ на кришці паралелепіпеду із закругленими кутами, які відповідає за формою й розміром пазу на корпусі, відповідають за розмірами мобільному телефону забезпечуючи цим швидку й чітку фіксацію або будь-якої моделі або документам, які розміщені у роз'єднання кришки від корпусу в поздовжньому боксі. Нижня передня частина корпусу 1, може напрямку, на зовнішніх поверхнях корпусу й бути виконана також із м’якого прозорого кришки виконані рифлення для зручності полімерного матеріалу, щоб забезпечити роботу користувача. Саме ці ознаки потрібні й достатні користувача із кнопками мобільного телефону не для рішення поставленої задачі. Поставлена висуваючи його з боксу . Кришка 2 може бути задача вирішується також тим, що з’єднувальний виконана також із прозорого полімерного елемент виконаний заодно з корпусом у вигляді матеріалу для візуального контролю користувачем пружних фіксаторів-собачок, які взаємодіють із за станом мобільного телефону, розташованого в відповідними пазами в кришці боксу, боксі. забезпечуючи швидку й надійну фіксацію або Кришка 2 має верхній обмежник 4, що стримує роз'єднання корпусу від кришки в поздовжньому МТ 3 від вертикального переміщення; обмежник 4 напрямку, ущільнювач виконаний з гуми або виконаний у вигляді упору із спіненого силіконового матеріалу, у вигляді замкнутого поліуретану; завдяки властивостям даного кільцевого елемента, що має вигляд круглого, матеріалу є можливість збільшити діапазон пилкоподібне або інший перетин. Додаткові ознаки типорозмірів мобільних телефонів різних моделей, наведені в залежних пунктах формули винаходу які можуть бути розміщені в боксі. Залежно від пп. 2-9 й пояснюються в тексті. моделі мобільного телефону обмежник 4 має різні Суть корисної моделі пояснюється внутрішні розміри й може виготовлятися й кресленнями, Фіг.1 - Фіг.7, де : поставлятися окремо від боксу, а потім його Фіг.1 - зображений загальний вид боксу в закріплюють, наприклад приклеюють до закритому стані, у розрізі; внутрішньої поверхні кришки 2 [Фіг.1, 2, 3]. Фіг.2 - зображення боксу в відкритому стані у Корпус 1 має вкладиш 5 із спіненого розрізі; поліуретану, що кріпиться на нижній і бічних Фіг.3 - вид обмежника й вкладишу у розрізі; внутрішніх поверхнях корпусу 1 [Фіг.1, 2, 3]. Фіг.4 - вид корпусу у розрізі; Вкладиш 5 утримує розміщений у боксі мобільний Фіг.5 - варіанти виконання ущільнювача, у телефон як у вертикальному так і в розрізі; горизонтальному положеннях. Завдяки Фіг.6 - варіанти виконання з'єднувального властивостям спіненого поліуретану, з якого елемента у розрізі; виготовлений вкладиш 5, діапазон типорозмірів Фіг.7 - варіанти конструктивного виконання мобільних телефонів будь-якої моделі, які боксу: втримуються в боксі, може бути розширеним. А - відкриття боксу в поздовжньому напрямку; Залежно від типорозмірів мобільних телефонів В - відкриття боксу в радіальному напрямку. вкладиш 5 може бути доставлений окремо, а потім Водонепроникний швидкорознимний бокс його закріплюють, наприклад, приклеюють до містить наступні деталі й елементи, що позначено внутрішніх поверхонь корпусу 1. на Фіг.1-7, а саме: 1 - корпус; 7 27363 8 за рифлення 16 на кришці 2, яку насувають на На верхній зовнішній частині корпусу виконані напрямляючу поверхню 6 корпусу 1, обжимаючи напрямні поверхні 6 [Фіг.2, 4], що взаємодіють з ущільнювач 8, що лежить по периметру у канавці внутрішньою поверхнею 20 кришки 2. По 7. При цьому виступ 11 на кришці 2 попадає у паз периметру напрямляючої поверхні 6 виконана 12 на корпусі 1, щільно та надійно фіксуючи канавка 7, в якій покладено ущільнювач 8, який кришку 2 на корпусі 1 [Фіг.6Б]. забезпечує герметичність боксу [Фіг.1, 2, 4]. У закритому стані верхня частина МТ, 3 Ущільнювач 8 може бути виконаний у вигляді впирається в м'який елемент верхнього манжети або круглого, або пилкоподібного, або обмежувача 4 на кришці 2, який попереджує іншого перетину [Фіг.1, 2, 5, 6], при цьому можна вертикальне переміщення МТ в боксі. використовувати різноманітні матеріали, такі як Для вилучення МТ з боксу всі дії здійснюються гума або силікон. У випадку ретельного у зворотньому порядку, а саме: припасування поверхонь 6, 20 корпусу 1, та - користувач береться руками за рифлення 15, кришки 2, що з’єднуються, ущільнювач може бути 16 на корпусі 1 та кришці 2, додає зусилля руками відсутнім. Корпус 1 має елемент кріплення 9 боксу у протилежних напрямках кришки від корпусу та до користувача, який виконаний разом з корпусом тягне у повздовжньому напрямку кришки 2 від 1, може бути у вигляді вушка для паска або іншої корпусу 1, бокс відкритий. конструкції [Фіг.1, 4]. При виконанні фіксатора у вигляді пружних Швидке з'єднання та роз'єднання корпусу 1 та собачок 14 [Фіг.6А] на корпусі 1 при насуванні кришки 2 відбувається за допомогою кришки 2 на корпус 1 пружні собачки 14 входять до з'єднувальних елементів, які виконані у вигляді отвору 13 в кришці 2. В такому закритому вигляді фіксатора 10. Фіксатор 10 має вигляд бокс використовується користувачем у воді або під взаємодіючих конструктивних пар, що виконані на водою до 100м глибини. Таким чином корпусі 1 та на кришці 2 , при цьому фіксуючий забезпечується надійне з'єднання корпусу 1 та виступ 11 на кришці 2 відповідає по формі та кришки 2 шляхом чіткого фіксування з розмірами фіксуючому пазу 12 на корпусі 1 [Фіг.1, мінімальними затратами часу. 2, 6Б], що забезпечує швидку фіксацію чи Для відокремлення кришки 2 від корпусу 1 роз'єднання корпусу 1 від кришки 2 у потрібно натиснути рукою до упору на пружні поздовжньому напрямку [Фіг.7А]. собачки 14 за напрямком стрілки В [Фіг.6А], а потім З'єднувальний елемент може бути також притримуючи однією рукою за рифлення 15 на виконаний у вигляді пружних фіксаторів-собачок корпусі 1 необхідно пальцями другої руки 14, які виконані разом з корпусом 1 та взаємодіє з потягнути кришку 2 у протилежному напрямку від відповідними пазами 13 у кришці 2, що забезпечує корпусу 1, утримуючи його за рифлення 16. швидку і надійну фіксацію або роз'єднання корпусу Здійснення даної корисної моделі не потребує 1 від кришки 2 у поздовжньому напрямку [Фіг.6А]. особливих умов виробництва та матеріалів, не Фіксатори з пружних собачок 14 можуть бути являє собою технологічних труднощів у виконані і як окремі елементи , які співпадають з виготовленні на будь-якому заводі. відповідними отворами 13 у кришці 2 [Фіг.6А]. На Ефективність корисної моделі полягає у тому, корпусі 1 та на кришці 2 виконані рифлення 15, 16 що водонепроникний швидкороз'ємний бокс [Фіг.1, 2], які використовуються для зручності захищає мобільні телефони від шкідливого впливу утримання пальцями руки при відкритті або води, вологи, завдяки чому збільшується строк закритті мокрого боксу, покращують дизайн та служби МТ, та забезпечується зручність та зменшують вагу корпусу і кришки. На боковій чи надійність для користувача. передній поверхні корпусу 1 та кришки 2 виконані Замість відомого складного з великими разом з корпусом 1 та кришкою 2 виступи-приливи габаритами, герметичного контейнера для фото, 17, 18, що мають наскрізні отвори для закріплення відео та кіноапаратури пропонується простий, в них шнура 19, який з'єднує корпус 1 та кришку 2, надійний, недорогий портативний щоб мокра кришка випадково не впала та не водонепроникний швидкорознимний бокс для загубилась, що забезпечує зручність при мобільних телефонів, особистих речей та інших користуванні боксом на воді та на суші. Шнур 19 належностей. може бути виготовлений з міцного матеріалу, Джерела інформації наприклад, капрон. Корпус 1 та кришка 2 можуть ВОДОНЕПРОНИКНИЙ ШВИДКОРОЗНИМНИЙ бути зроблені у вигляді прямокутної форми будьБОКС яких розмірів , в залежності від предметів або 1. "Portable waterproof pack", "Портативний документів, що знаходяться у боксі, при цьому водонепроникний пакунок", KR 200110087953, шарнірне з'єднання на загальній осі дає 2001-09-26, SHINGISEOP (KR), МПК: А45С1 і/22. можливість переміщати кришку 2 від корпусу 1 в 2. "WATERPROOF CASE FOR CELLULAR радіальному напрямку [Фіг.7Б], що дозволяє PHONE", "Кейс для стільникового телефону" JP розміщувати у боксі, наприклад, апаратуру для 2002142835,2002-05-21, SAOTOME HIKOJ; МПК: фото-відео зйомок. А45С11/00, Н 04МІ/02; "Life Guard Kogyo KK". З'єднання боксу, що заявляється, 3. "CASE FOR CELLULAR PHONE", "Кейс для здійснюється таким чином. Вихідна позиція : стільникового телефону", JP2003024119, кришка 2 знята з корпусу 1 [Фіг.2]. Мобільний SUGIAMA HISASHI; МПК: А45С 11/00; телефон МТ, 3 містять нижнею частиною в "MORITO&CoLTD". горловину корпусу 1, МТ упирається у вкладиш 5, 4. "WATERPROOF CASE for CELLULAR що утримує МТ. Користувач береться однією PHONE", "Водонепроникний кейс для рукою за рифлення 15 на корпусі 1, а іншою рукою 9 27363 стільникового телефону", JP2004136044, 2004-0513, KONNO ТАКАМІСНІ; МПК: А45С11/00; "KONNO HOSEI КК". 5. "WATERPROOF COVER FOR PORTABLE PHONE", "Водонепроникний чохол для портативного телефону", JP 2000341383, 2000-12-08, Hiuga Makoto," Health Support Japan KK", МПК: А45С11/00, В29С63/42; H04MI/02. 6. "Чохол для мобільного телефону", опис до деклараційного патенту на корисну модель №6925, UA; МПК: А45С11/42, опубліковано 16.05.2005, БЮN N5; автори і заявники: Кохненко М.Г., Баженко О.В. 7. Прототип "Водонепроникний глибоководний контейнер", опис винаходу до патенту Російської Федерації, №2094293, RU, МПК: В63В3/13, F16L17/06, В63В5/00; дата подачі заявки: 1994.12.09, дата публікації: 1997.10.27; винахідник Рилов Н.I; заявник та патентовласник: Інститут проблем морських технологій Далекосхідного відділення РАН. 10 11 27363 12
ДивитисяДодаткова інформація
Назва патенту англійськоюWaterproof quick-disconnect box
Автори англійськоюKramarenko Volodymyr Ivanovych
Назва патенту російськоюВодонепроницаемый быстроразъемный бокс
Автори російськоюКрамаренко Владимир Иванович
МПК / Мітки
МПК: A45C 11/00, B63B 5/00, B63B 3/13
Мітки: бокс, водонепроникний, швидкорознімний
