Вібронасос

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27362

Опубліковано: 25.10.2007

Автори: Стеценко Олексій Сергійович, Пестунов Володимир Михайлович

Завантажити PDF файл.

Формула / Реферат

Текст

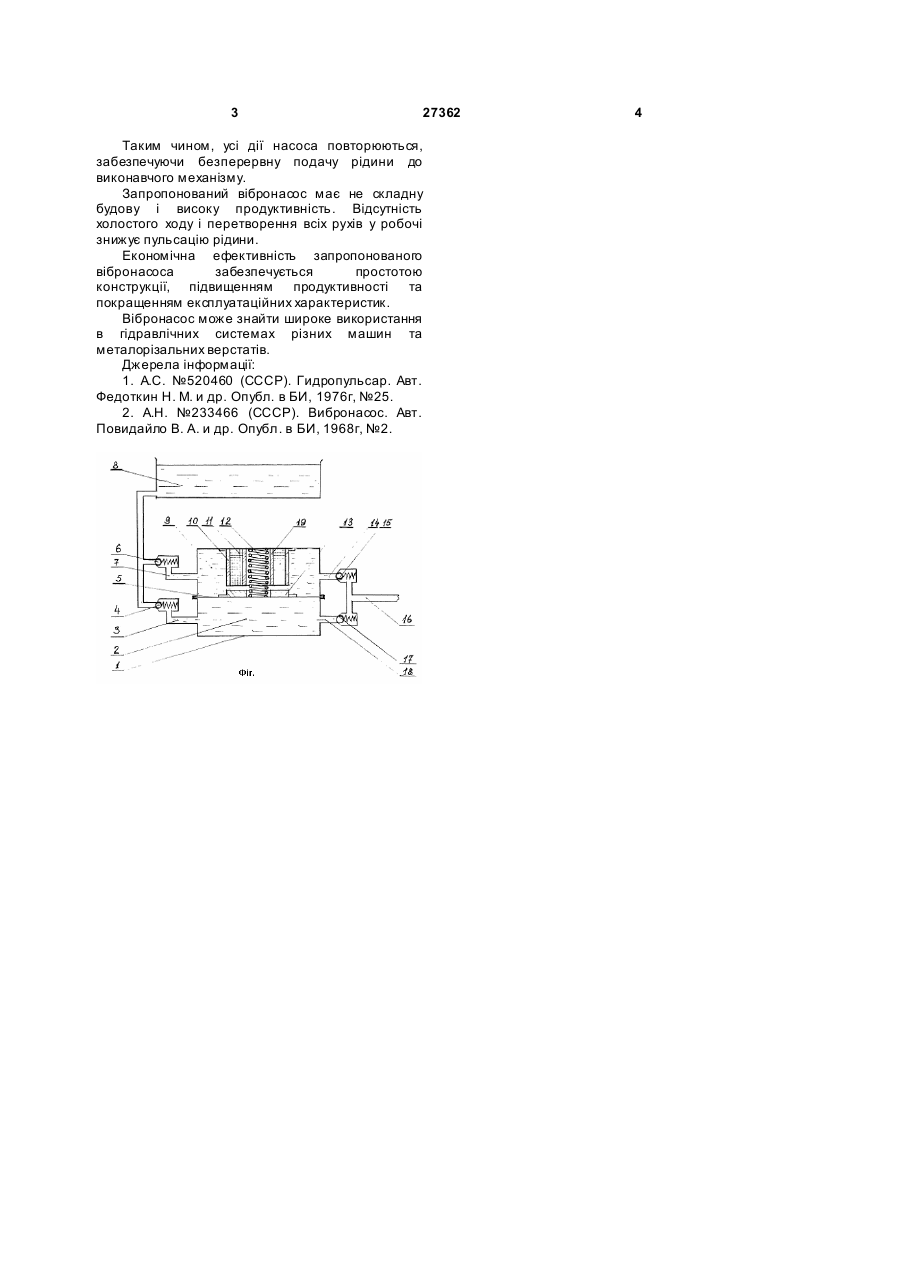

Вібронасос, що складається з двох камер, розділених еластичною діафрагмою, який відрізняє ться тим, що в одній з камер розташований електромагніт з підпружиненим якорем, а зворотні клапани виконані різнонаправленими та встановлені у підвідних та відвідних труба х. (19) (21) u200707173 (22) 25.06.2007 (24) 25.10.2007 (72) ПЕСТУНОВ ВОЛОДИМИР МИ ХАЙЛОВИЧ, UA, СТЕЦЕНКО ОЛЕКСІЙ СЕРГІЙОВИЧ, UA (73) КІРОВОГРАДСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A (56) 3 27362 Таким чином, усі дії насоса повторюються, забезпечуючи безперервну подачу рідини до виконавчого механізму. Запропонований вібронасос має не складну будову і високу продуктивність. Відсутність холостого ходу і перетворення всіх рухів у робочі знижує пульсацію рідини. Економічна ефективність запропонованого вібронасоса забезпечується простотою конструкції, підвищенням продуктивності та покращенням експлуатаційних характеристик. Вібронасос може знайти широке використання в гідравлічних системах різних машин та металорізальних верстатів. Джерела інформації: 1. А.С. №520460 (СССР). Гидропульсар. Авт. Федоткин Н. М. и др. Опубл. в БИ, 1976г, №25. 2. А.Н. №233466 (СССР). Вибронасос. Авт. Повидайло В. А. и др. Опубл. в БИ, 1968г, №2. 4
