Контейнер-цистерна

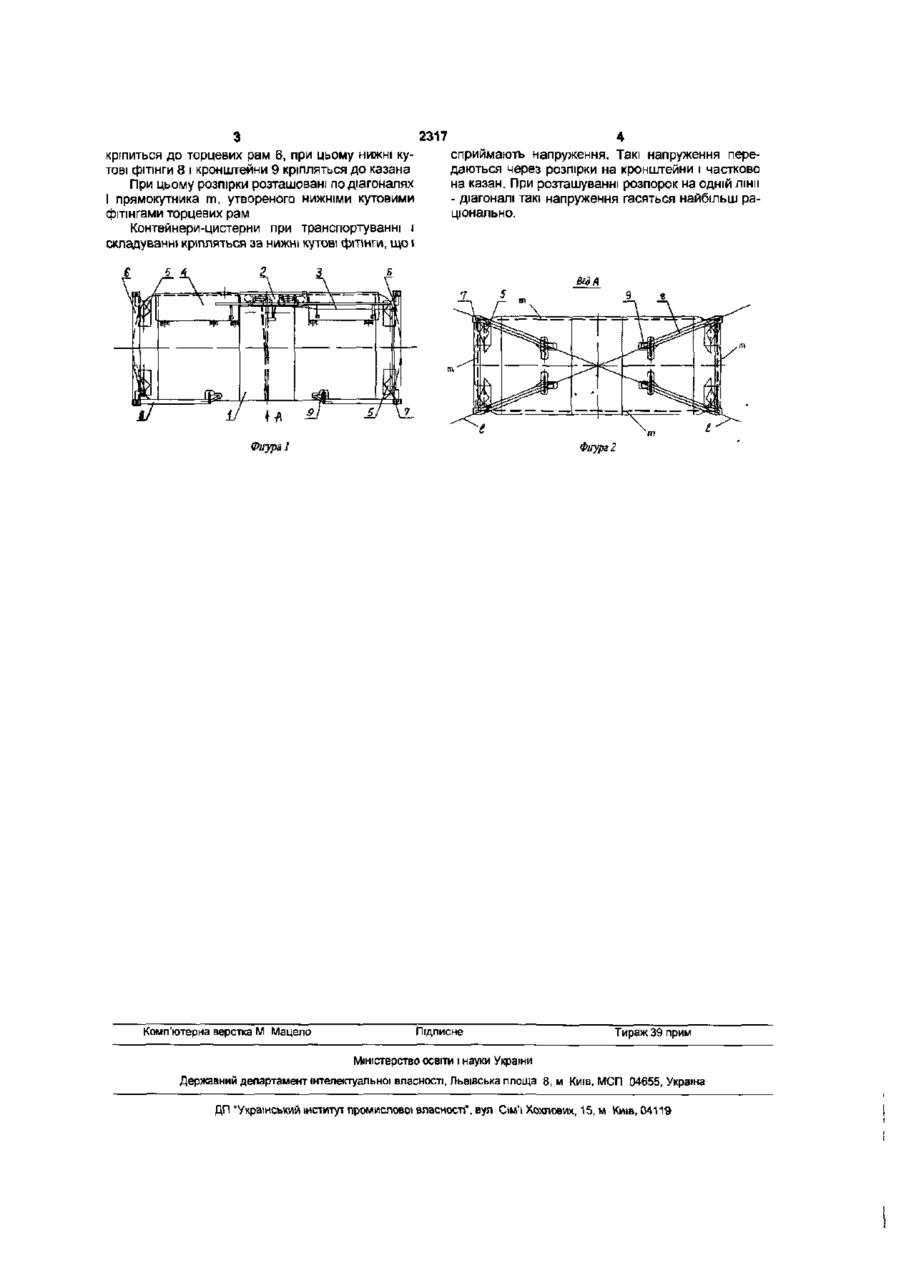

Контейнер-цистерна, утримуюча циліндричний казан, на якому змонтовані арматурний ВІДСІК З арматурою і дистанційним керуванням, тіньовий захист, який через опорні елементи кріпиться до торцевих рам, при цьому нижні кутові фітинги через розпірки і кронштейни кріпляться до казана, яка відрізняється тим, що розпірки розташовані по діагоналях прямокутника, утвореного нижніми кутовими фітингами торцевих рам. Корисна модель відноситься до тари для збереження і транспортування рідин і може бути використана в конструкціях контейнерів-цистерн. Відомий контейнер-цистерна по кресленню МС/242/01 фірми BRADFORD, що містить циліндричний казан, торцеві рами, верхні і нижні кутові фітінги які зв'язані між собою по діагоналях прямокутників, утворених як нижніми так і верхніми кутовими фітінгами Недоліками такого контейнера-цистерни є те, що розпірки закривають доступ до арматурного відсіку, вони - надто металоємкі і їхнє положення не дозволяє використовувати раціональне положення казана, тобто опустити його як найнижче. Відомий вантажний контейнер, що містить циліндричний казан, торцеві рами і розпірки, що зв'язують кронштейни на казані та нижні кутові фітінги торцевих рам (див. патент РФ 2017673 МКВ У65сі88/12. надрукований бюл. №15, 1994р., що відповідає патенту України 2969, надрукований у бюл К5-1, 1994р ). Це-найбільш близький по технічній суті і досягнутому результату до корисної моделі. Недоліками такого контейнера-цистерни є те, що невизначеність положення кронштейна не дозволяє раціонально працювати розпірці при передачі навантажень на нижні кутові фітінги торцевих рам. В основу корисної моделі поставлене завдання удосконалення конструкції контейнерацистерни шляхом розташування розпірок по діагоналях прямокутника, утвореного нижніми кутовими фітінгами торцових рам. Поставлена задача виконується тим, що в контейнері-цистерні утримуючої циліндричний казан, на якому змонтовані арматурний ВІДСІК З арматурою і дистанційним керуванням, тіньовий захист І який через опорні елементи кріпиться до торцевих рам, при цьому нижні кутові фітінги через розпірки і кронштейни кріпляться до казана, самі розпірки розташовуються по діагоналях прямокутника, утвореного нижніми кутовими фітінгами торцевих рам Така удосконалена конструкція контейнерацистерни забезпечує раціональне сприйняття експлуатаційних навантажень на нижні кутові фітінги торцевих рам Причинно слідчий зв'язок між сукупністю істотних ознак і технічним результатом лежить у наступному: завдяки тому, що в запропонованому контейнер-цистерн і розпірки розташовуються по діагоналях прямокутника, утвореного нижніми кутовими фітінгами торцових рам, забезпечується раціональне сприйняття експлуатаційних навантажень на нижні кутові фітінги. Запропонована конструкція дозволяє раціонально використовувати металопрокат для розпірок і кронштейнів Суть корисної моделі пояснюється кресленнями де1 на фіг 1 - зображений загальний вигляд контейнера-цистерни на фіг.2 - вид А, на фіг.1 Контейнер-цистерна містить циліндричний казан 1, на якому змонтовані арматурний ВІДСІК З арматурою 2 і и дистанційним керуванням 3, тіньовий захист 4 і який через опорні елементи 5 СО CM 2317 кріпиться до торцевих рам 6, при цьому нижні кутові фітінги 8 і кронштейни 9 кріпляться до казана При цьому розпірки розташовані по діагоналях І прямокутника т , утвореного нижніми кутовими фтнгами торцевих рам Контейнери-цистерни при транспортуванні і складуванні кріпляться за нижні кутові фтнги, що і сприймають напруження. Такі напруження передаються через розпірки на кронштейни і частково на казан. При розташуванні розпорок на одній лінії - діагоналі такі напруження гасяться найбільш раціонально. від А Фігура 2 Комп'ютерна верстка М Мацепо Під писне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8, м Київ, МСП 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Кохпових, 15, м Київ, 04119
