Друкарська форма та відбиток, що одержують за її допомогою

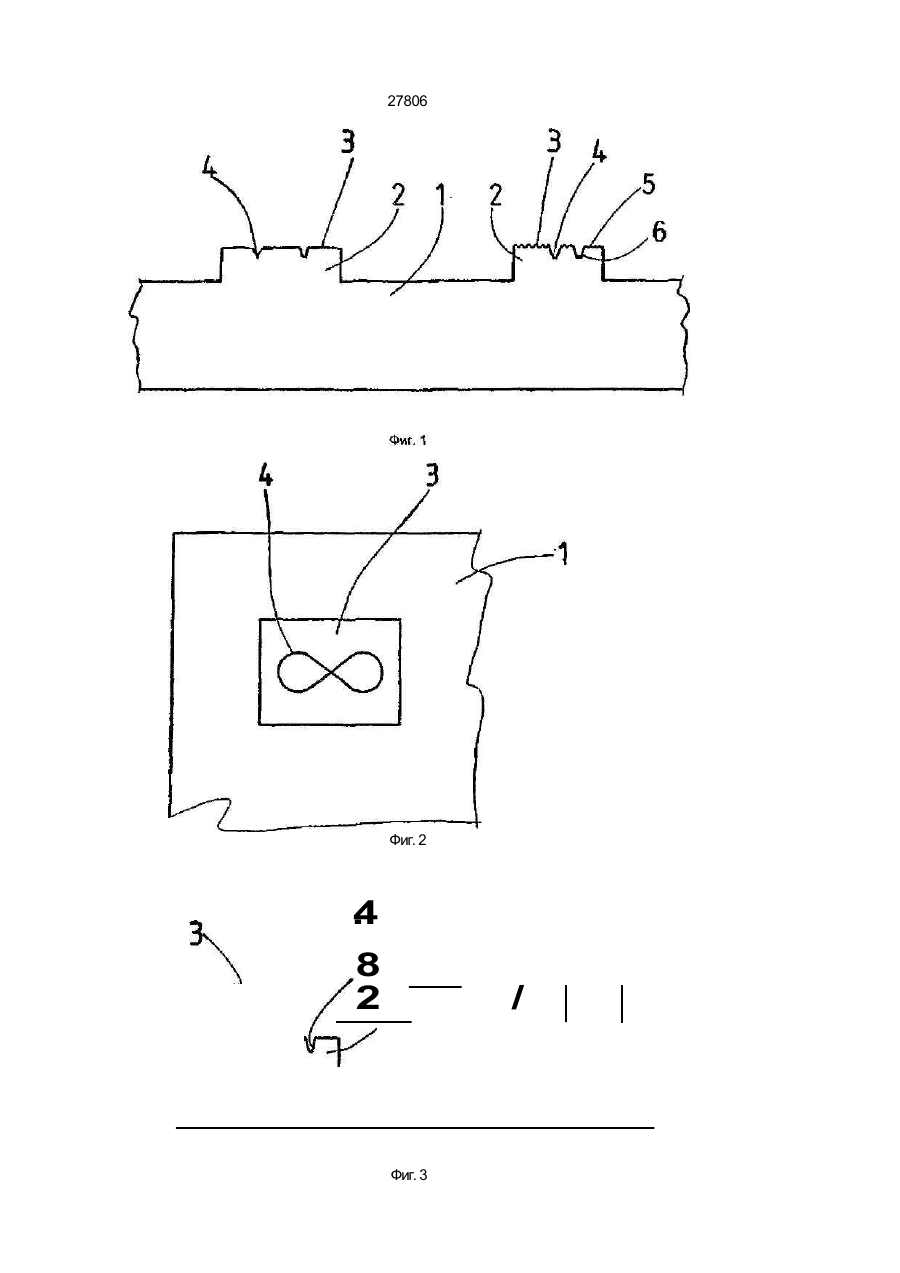

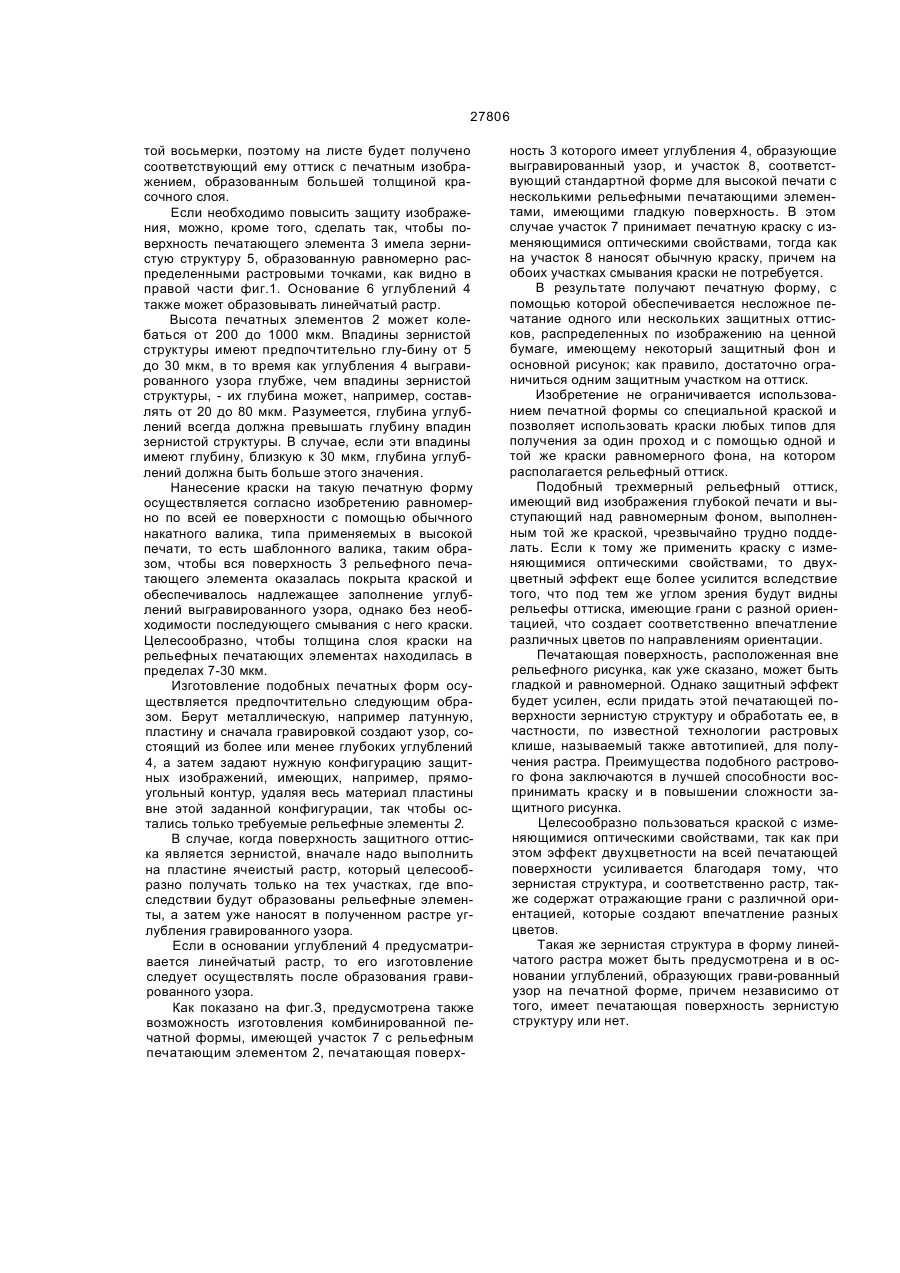

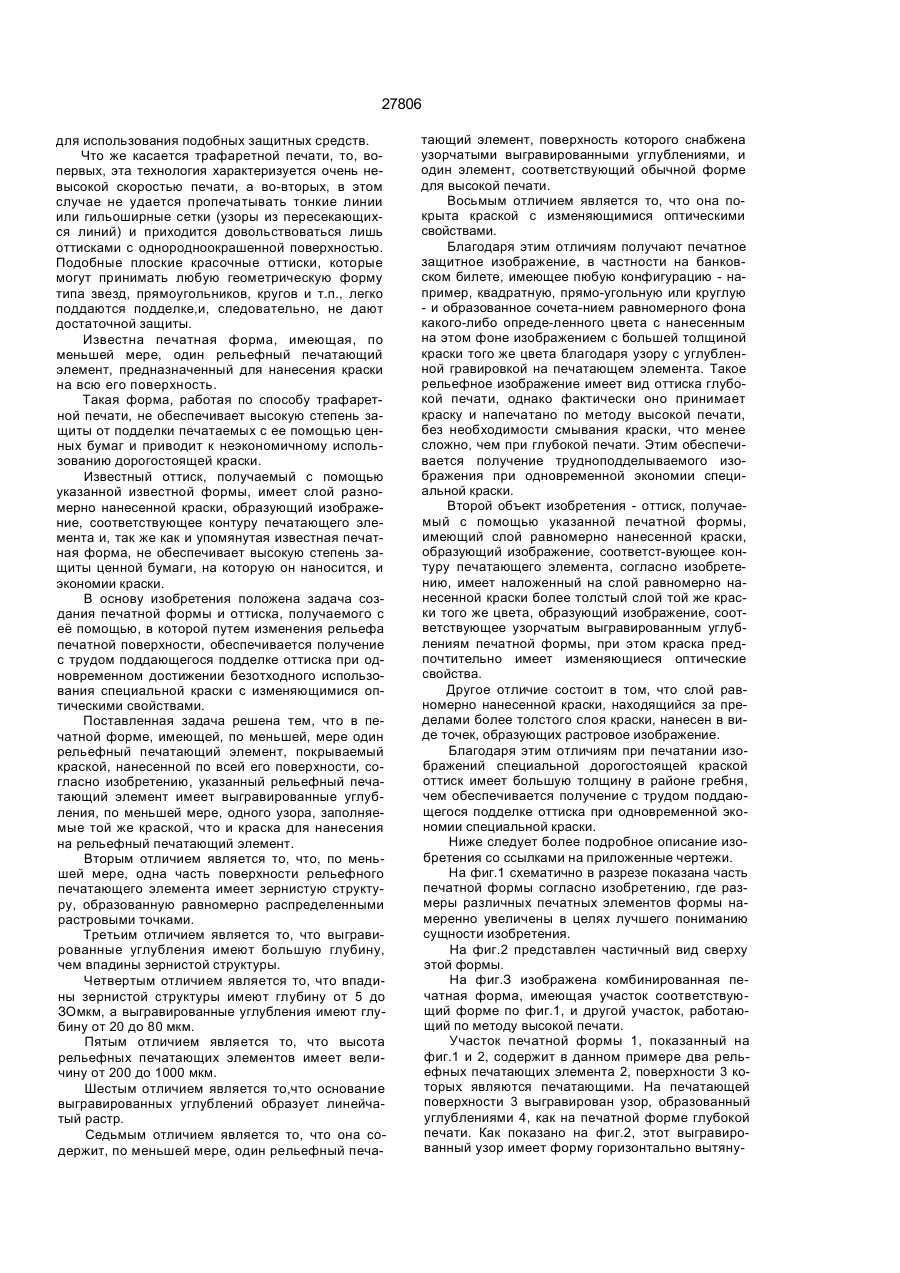

1. Печатная форма, имеющая, по меньшей мере, один рельефный печатающий элемент, по крываемый краской, нанесенной по всей его по верхности, отличающаяся тем, что указанный рельефный печатающий элемент имеет выгра вированные углубления, по меньшей мере, одного узора, заполняемые той же краской, что и краска для нанесения на рельефный печатающий эле мент. 2. Печатная форма по п. 1, отличающаяся тем, что, по меньшей мере, одна часть поверхности рельефного печатающего элемента имеет зерни стую структуру, образованную равномерно рас пределенными растровыми точками. 3. Печатная форма по п 2, отличающаяся тем, что выгравированные углубления имеют большую глубину, чем впадины зернистой структуры. 4. Печатная форма по п.З, отличающаяся тем, что впадины зернистой структуры имеют глубину от 5 до 30 мкм, а выгравированные углубления имеют глубину от 20 до 80 мкм. 5. Печатная форма по любому из пп.1-4, отли Изобретение относится к печатному производству, в частности к печатной форме, имеющей по меньшей мере один рельефный печатающий элемент, который должен быть покрыт краской по всей его поверхности, а также к оттиску, получаемому с помощью такой формы. Известно, что при изготовлении ценных бумаг, в частности банковских билетов, по меньшей мере на одном участке банкноты используют специальную защитную краску, например краску с изменяющимися оптическими свойствами, которую принято обозначать английской аббревиатурой OVI (optically variable ink). Особенностью такой краски является ее способность изменять цвет в зависимости от угла зрения. Для достижения нуж чающаяся тем, что высота рельефных печатающих элементов имеет величину от 200 до 1000 мкм. 6. Печатная форма по любому из пп.1-5, отличающаяся тем, что основание выгравированных углублений образует линейчатый растр. 7 Печатная форма по любому из пп.1-6, отличающаяся тем, что она содержит, по меньшей мере, один рельефный печатающий элемент, поверхность которого снабжена узорчатыми выгравированными углублениями, и один элемент, соответствующий обычной форме для высокой печати. 8. Печатная форма по любому из пп. 1 -7, отли чающаяся тем, что она покрыта краской с изме няющимися оптическими свойствами. 9. Оттиск, получаемый с помощью печатной фор мы в виде рисунка, соответствующего контуру пе чатающего участка, отличающийся тем, что от тиск представляет собой рисунок с равномерно, нанесенной краской и наложенный на него, высту пающий рисунок, выполненный той же краской и того же цвета, что и первый,соответствующий ри сунку для глубокой печати, выполненному на пе чатной форме, причем краска, которой выполнен этот оттиск, предпочтительно является краской, меняющей свой цвет в зависимости от оптических условий 10. Оттиск по п.9, отличающийся тем, что за пре делами выступающего рисунка, рисунок оттиска образован точками растра. ного оптического эффекта необходимо, чтобы наносимый на бумагу оттиск имел слой краски достаточной толщины. Хотя такие краски имеются в продаже, они исключительно дороги, что ограничивает возможности их применения. Ранее уже предлагалось использовать подобные краски посредством использования либо техники глубокой печати, либо трафаретного способа. Однако оба указанных способа печати имеют определенные недостатки. Так, применение глубокой печати оказывается слишком дорогостоящим, поскольку при смывании краски с формы имеют место существенные ее потери. Использование дорогостоящей технологии в сочетании с дорогой краской создает серьезные препятствия СМ О со о со см 27806 для использования подобных защитных средств. Что же касается трафаретной печати, то, вопервых, эта технология характеризуется очень невысокой скоростью печати, а во-вторых, в этом случае не удается пропечатывать тонкие линии или гильоширные сетки (узоры из пересекающихся линий) и приходится довольствоваться лишь оттисками с однородноокрашенной поверхностью. Подобные плоские красочные оттиски, которые могут принимать любую геометрическую форму типа звезд, прямоугольников, кругов и т.п., легко поддаются подделке,и, следовательно, не дают достаточной защиты. Известна печатная форма, имеющая, по меньшей мере, один рельефный печатающий элемент, предназначенный для нанесения краски на всю его поверхность. Такая форма, работая по способу трафаретной печати, не обеспечивает высокую степень защиты от подделки печатаемых с ее помощью ценных бумаг и приводит к неэкономичному использованию дорогостоящей краски. Известный оттиск, получаемый с помощью указанной известной формы, имеет слой разномерно нанесенной краски, образующий изображение, соответствующее контуру печатающего элемента и, так же как и упомянутая известная печатная форма, не обеспечивает высокую степень защиты ценной бумаги, на которую он наносится, и экономии краски. В основу изобретения положена задача создания печатной формы и оттиска, получаемого с её помощью, в которой путем изменения рельефа печатной поверхности, обеспечивается получение с трудом поддающегося подделке оттиска при одновременном достижении безотходного использования специальной краски с изменяющимися оптическими свойствами. Поставленная задача решена тем, что в печатной форме, имеющей, по меньшей, мере один рельефный печатающий элемент, покрываемый краской, нанесенной по всей его поверхности, согласно изобретению, указанный рельефный печатающий элемент имеет выгравированные углубления, по меньшей мере, одного узора, заполняемые той же краской, что и краска для нанесения на рельефный печатающий элемент. Вторым отличием является то, что, по меньшей мере, одна часть поверхности рельефного печатающего элемента имеет зернистую структуру, образованную равномерно распределенными растровыми точками. Третьим отличием является то, что выгравированные углубления имеют большую глубину, чем впадины зернистой структуры. Четвертым отличием является то, что впадины зернистой структуры имеют глубину от 5 до ЗОмкм, а выгравированные углубления имеют глубину от 20 до 80 мкм. Пятым отличием является то, что высота рельефных печатающих элементов имеет величину от 200 до 1000 мкм. Шестым отличием является то,что основание выгравированных углублений образует линейчатый растр. Седьмым отличием является то, что она содержит, по меньшей мере, один рельефный печа тающий элемент, поверхность которого снабжена узорчатыми выгравированными углублениями, и один элемент, соответствующий обычной форме для высокой печати. Восьмым отличием является то, что она покрыта краской с изменяющимися оптическими свойствами. Благодаря этим отличиям получают печатное защитное изображение, в частности на банковском билете, имеющее пюбую конфигурацию - например, квадратную, прямо-угольную или круглую - и образованное сочета-нием равномерного фона какого-либо опреде-ленного цвета с нанесенным на этом фоне изображением с большей толщиной краски того же цвета благодаря узору с углубленной гравировкой на печатающем элемента. Такое рельефное изображение имеет вид оттиска глубокой печати, однако фактически оно принимает краску и напечатано по методу высокой печати, без необходимости смывания краски, что менее сложно, чем при глубокой печати. Этим обеспечивается получение трудноподделываемого изображения при одновременной экономии специальной краски. Второй объект изобретения - оттиск, получаемый с помощью указанной печатной формы, имеющий слой равномерно нанесенной краски, образующий изображение, соответст-вующее контуру печатающего элемента, согласно изобретению, имеет наложенный на слой равномерно нанесенной краски более толстый слой той же краски того же цвета, образующий изображение, соответствующее узорчатым выгравированным углублениям печатной формы, при этом краска предпочтительно имеет изменяющиеся оптические свойства. Другое отличие состоит в том, что слой равномерно нанесенной краски, находящийся за пределами более толстого слоя краски, нанесен в виде точек, образующих растровое изображение. Благодаря этим отличиям при печатании изображений специальной дорогостоящей краской оттиск имеет большую толщину в районе гребня, чем обеспечивается получение с трудом поддающегося подделке оттиска при одновременной экономии специальной краски. Ниже следует более подробное описание изобретения со ссылками на приложенные чертежи. На фиг.1 схематично в разрезе показана часть печатной формы согласно изобретению, где размеры различных печатных элементов формы намеренно увеличены в целях лучшего пониманию сущности изобретения. На фиг.2 представлен частичный вид сверху этой формы. На фиг.З изображена комбинированная печатная форма, имеющая участок соответствующий форме по фиг.1, и другой участок, работающий по методу высокой печати. Участок печатной формы 1, показанный на фиг.1 и 2, содержит в данном примере два рельефных печатающих элемента 2, поверхности 3 которых являются печатающими. На печатающей поверхности 3 выгравирован узор, образованный углублениями 4, как на печатной форме глубокой печати. Как показано на фиг.2, этот выгравированный узор имеет форму горизонтально вытяну 27806 той восьмерки, поэтому на листе будет получено соответствующий ему оттиск с печатным изображением, образованным большей толщиной красочного слоя. Если необходимо повысить защиту изображения, можно, кроме того, сделать так, чтобы поверхность печатающего элемента 3 имела зернистую структуру 5, образованную равномерно распределенными растровыми точками, как видно в правой части фиг.1. Основание 6 углублений 4 также может образовывать линейчатый растр. Высота печатных элементов 2 может колебаться от 200 до 1000 мкм. Впадины зернистой структуры имеют предпочтительно глу-бину от 5 до 30 мкм, в то время как углубления 4 выгравированного узора глубже, чем впадины зернистой структуры, - их глубина может, например, составлять от 20 до 80 мкм. Разумеется, глубина углублений всегда должна превышать глубину впадин зернистой структуры. В случае, если эти впадины имеют глубину, близкую к 30 мкм, глубина углублений должна быть больше этого значения. Нанесение краски на такую печатную форму осуществляется согласно изобретению равномерно по всей ее поверхности с помощью обычного накатного валика, типа применяемых в высокой печати, то есть шаблонного валика, таким образом, чтобы вся поверхность 3 рельефного печатающего элемента оказалась покрыта краской и обеспечивалось надлежащее заполнение углублений выгравированного узора, однако без необходимости последующего смывания с него краски. Целесообразно, чтобы толщина слоя краски на рельефных печатающих элементах находилась в пределах 7-30 мкм. Изготовление подобных печатных форм осуществляется предпочтительно следующим образом. Берут металлическую, например латунную, пластину и сначала гравировкой создают узор, состоящий из более или менее глубоких углублений 4, а затем задают нужную конфигурацию защитных изображений, имеющих, например, прямоугольный контур, удаляя весь материал пластины вне этой заданной конфигурации, так чтобы остались только требуемые рельефные элементы 2. В случае, когда поверхность защитного оттиска является зернистой, вначале надо выполнить на пластине ячеистый растр, который целесообразно получать только на тех участках, где впоследствии будут образованы рельефные элементы, а затем уже наносят в полученном растре углубления гравированного узора. Если в основании углублений 4 предусматривается линейчатый растр, то его изготовление следует осуществлять после образования гравированного узора. Как показано на фиг.З, предусмотрена также возможность изготовления комбинированной печатной формы, имеющей участок 7 с рельефным печатающим элементом 2, печатающая поверх ность 3 которого имеет углубления 4, образующие выгравированный узор, и участок 8, соответствующий стандартной форме для высокой печати с несколькими рельефными печатающими элементами, имеющими гладкую поверхность. В этом случае участок 7 принимает печатную краску с изменяющимися оптическими свойствами, тогда как на участок 8 наносят обычную краску, причем на обоих участках смывания краски не потребуется. В результате получают печатную форму, с помощью которой обеспечивается несложное печатание одного или нескольких защитных оттисков, распределенных по изображению на ценной бумаге, имеющему некоторый защитный фон и основной рисунок; как правило, достаточно ограничиться одним защитным участком на оттиск. Изобретение не ограничивается использованием печатной формы со специальной краской и позволяет использовать краски любых типов для получения за один проход и с помощью одной и той же краски равномерного фона, на котором располагается рельефный оттиск. Подобный трехмерный рельефный оттиск, имеющий вид изображения глубокой печати и выступающий над равномерным фоном, выполненным той же краской, чрезвычайно трудно подделать. Если к тому же применить краску с изменяющимися оптическими свойствами, то двухцветный эффект еще более усилится вследствие того, что под тем же углом зрения будут видны рельефы оттиска, имеющие грани с разной ориентацией, что создает соответственно впечатление различных цветов по направлениям ориентации. Печатающая поверхность, расположенная вне рельефного рисунка, как уже сказано, может быть гладкой и равномерной. Однако защитный эффект будет усилен, если придать этой печатающей поверхности зернистую структуру и обработать ее, в частности, по известной технологии растровых клише, называемый также автотипией, для получения растра. Преимущества подобного растрового фона заключаются в лучшей способности воспринимать краску и в повышении сложности защитного рисунка. Целесообразно пользоваться краской с изменяющимися оптическими свойствами, так как при этом эффект двухцветности на всей печатающей поверхности усиливается благодаря тому, что зернистая структура, и соответственно растр, также содержат отражающие грани с различной ориентацией, которые создают впечатление разных цветов. Такая же зернистая структура в форму линейчатого растра может быть предусмотрена и в основании углублений, образующих грави-рованный узор на печатной форме, причем независимо от того, имеет печатающая поверхность зернистую структуру или нет. 27806 Фиг. 2 . 4 8 2 / Фиг. 3 27806 ДП "Український Інститут промислової власності" (Укрпатент) Бульв Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписаного друку /ы. fify 2001 p. Формат 60x84 1/8. Обсяг Z? ^ обл.-вид.арк. Тираж 50 прим. Зам. &?№ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
