Багатоколірна ротаційна друкарська машина для двостороннього друку за один прохід на листовому або рулонному матеріалі

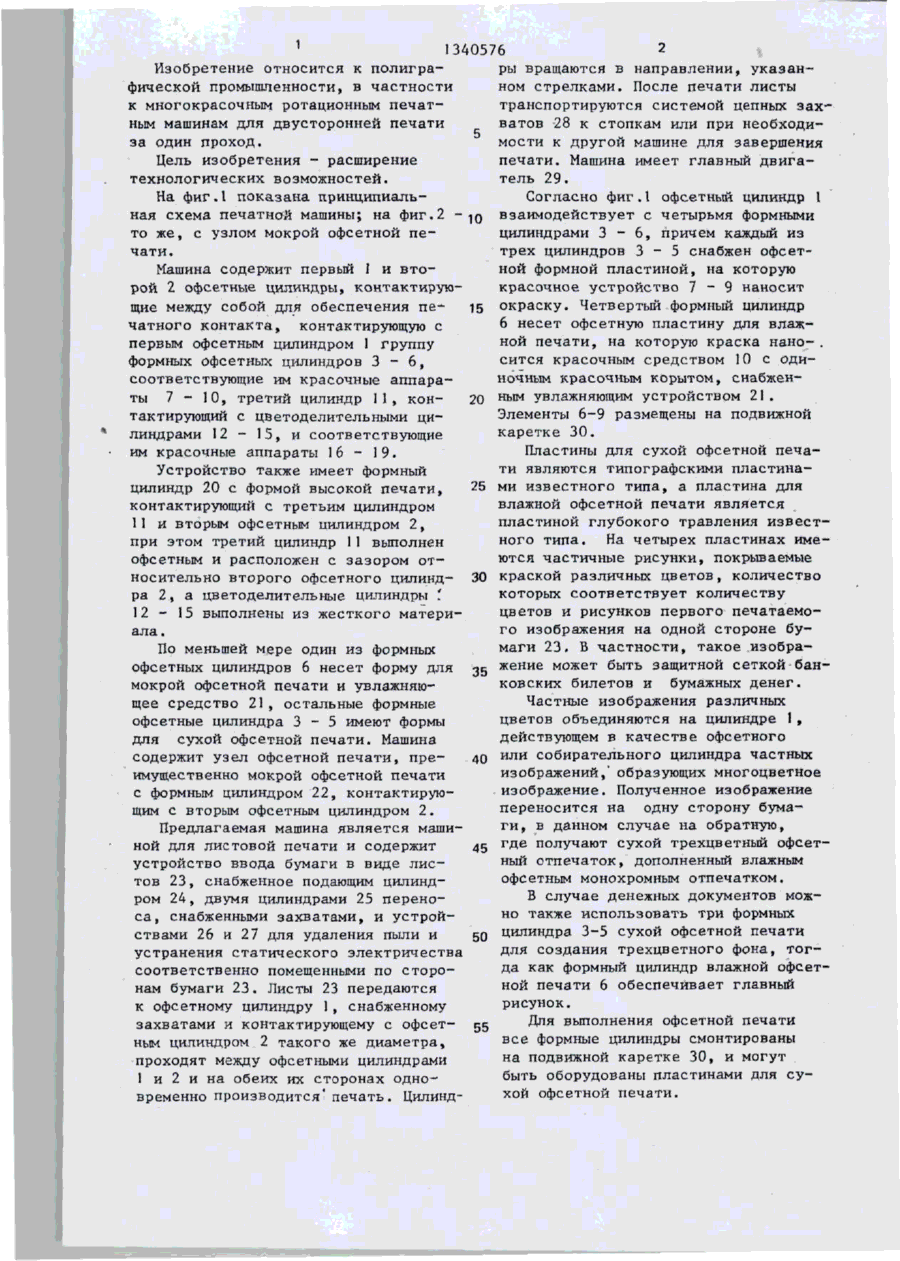

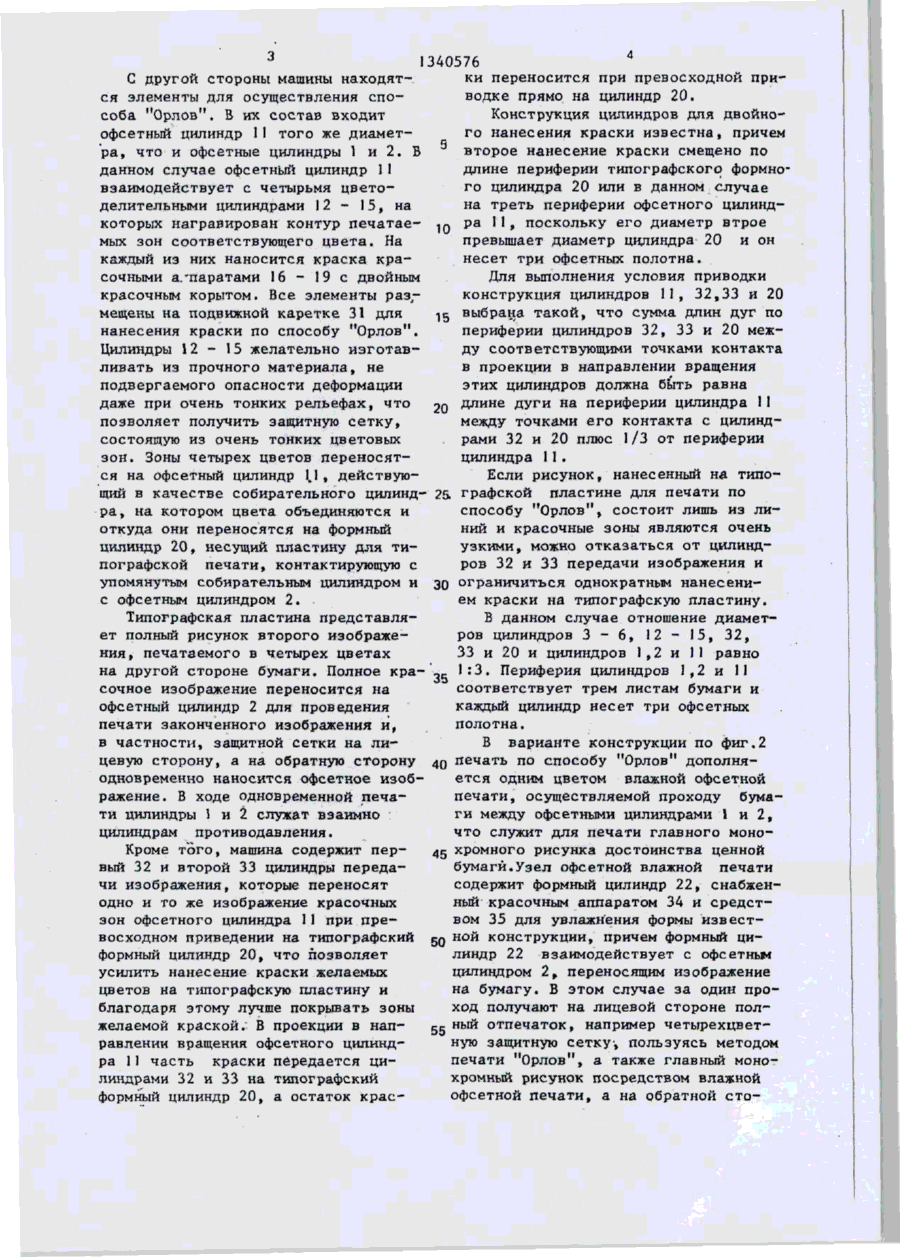

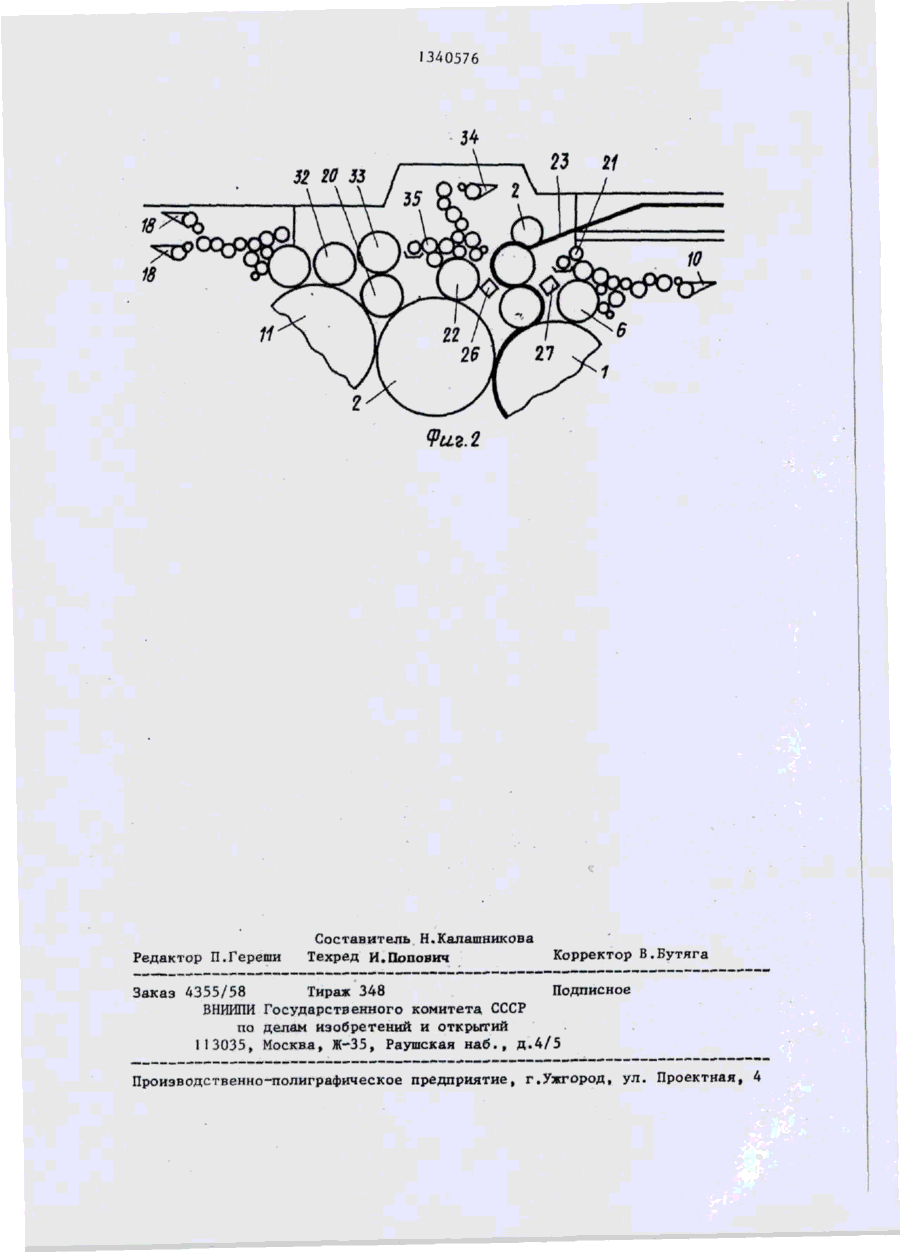

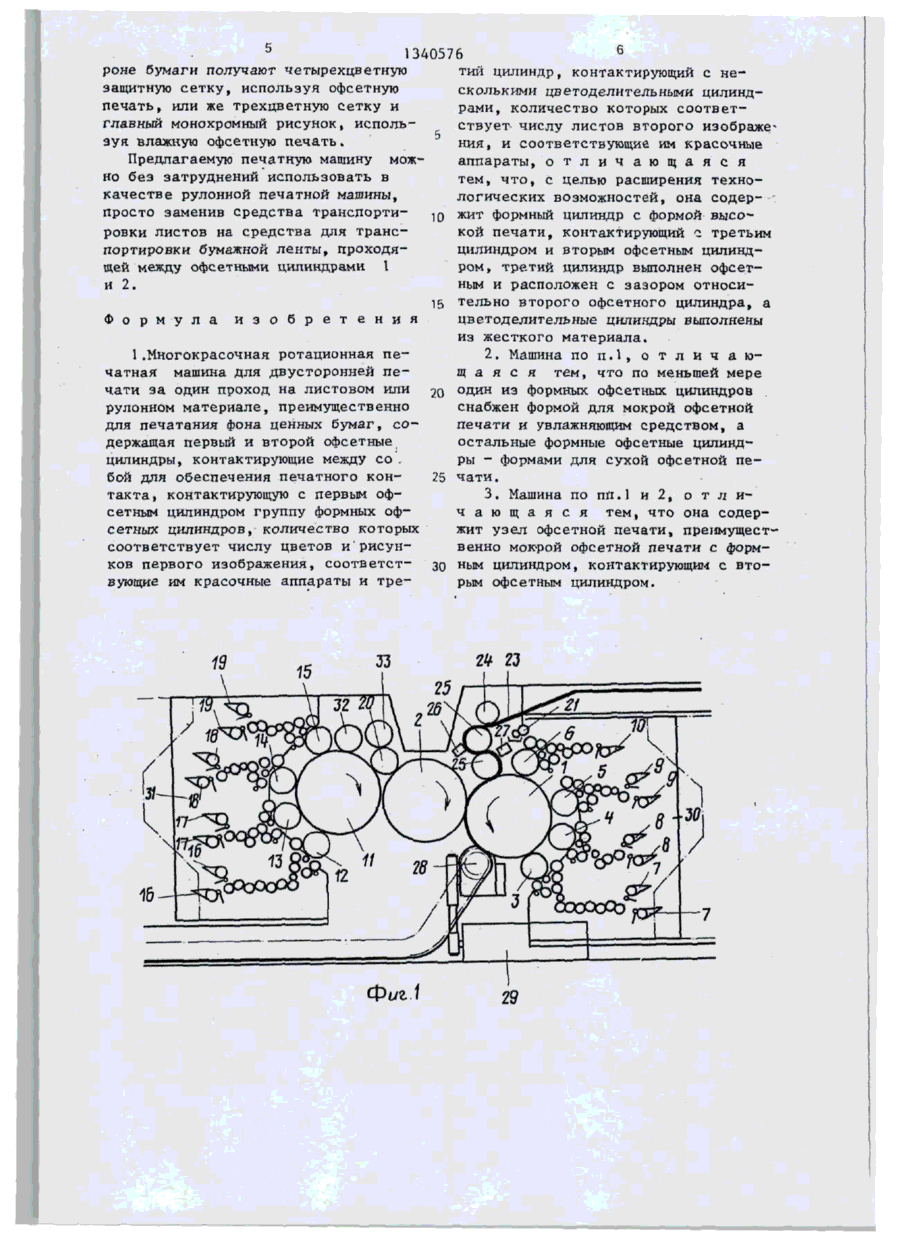

Изобретение относится к полиграфии и позволяет расширить технологические возможности устройства. Многокрасочная ротационная печатная машина для двусторонней печати за один проход на листовом или рулонном материале для печатания фона ценных бумаг содержит три офсетных цилинд ра. Первый и второй цилиндры контактируют. С первым офсетным цилиндром контактирует группа формных офсетных цилиндров с красочными аппаратами. Цветоделительные цилиндры, обслуживаемые своими красочными аппаратами, контактируют с третьим офсетным цилиндром. Машина имеет формный цилиндр с формой высокой печати, контактирующий с третьим и вторым офсетными цилиндрами. Третий офсетный цилиндр расположен с зазором относительно второго офсетного цилиндра, цветоделительные цилиндры выполнены из жесткого материала. Один из формных офсетных цилиндров снабжен формой для мокрой офсетной печати и увлажняющим средством, а остальные - формами для сухой офсетной печати. Машина,кроме того, может иметь'узел мокрой офсетной печати с формным цилиндром, контактирующим с вторым • офсетным цилиндром, 2 э.п.ф-лы, 2 ил. СО С 00 О 05 -*#/ 1 1340576 Изобретение относится к полиграры вращаются в направлении, указанфической промышленности, в частности ном стрелками. После печати листы к многокрасочным ротационным печаттранспортируются системой цепных захным машинам для двусторонней печати ватов 28 к стопкам или при необходиза один проход. мости к другой машине для завершения печати. Машина имеет главный двигаЦель изобретения - расширение тель 29. технологических возможностей. На фиг Л показана принципиальСогласно фиг Л офсетный цилиндр 1 ная схема печатной машины; на фиг.2 -jg взаимодействует с четырьмя формными то же, с узлом мокрой офсетной пецилиндрами 3 - 6 , причем каждый из чати. трех цилиндров 3 - 5 снабжен офсетной формной пластиной, на которую Машина содержит первый 1 и втокрасочное устройство 7 - 9 наносит рой 2 офсетные цилиндры, контактирующие между собой для обеспечения пе- 15 окраску. Четвертый формный цилиндр 6 несет офсетную пластину для влажчатного контакта, контактирующую с ной печати, на которую краска нано- . первым офсетным цилиндром 1 группу сится красочным средством 10 с одиформных офсетных цилиндров 3 - 6, ночным красочным корытом, снабженсоответствующие им красочные аппараты 7 - 10, третий цилиндр 11, кон20 ным увлажняющим устройством 21. Элементы 6-9 размещены на подвижной тактирующий с цветоделительными цикаретке 30. линдрами 12 - 15, и соответствующие им красочные аппараты 16 - 19. Пластины для сухой офсетной печаУстройство также имеет формный цилиндр 20 с формой высокой печати, контактирующий с третьим цилиндром 11 и вторым офсетным цилиндром 2, при этом третий цилиндр 11 выполнен офсетным и расположен с зазором относительно второго офсетного цилиндра 2, а цветоделительные цилиндры '. 12 - 15 выполнены из жесткого материала. По меньшей мере один из формных офсетных цилиндров 6 несет форму для мокрой офсетной печати и увлажняющее средство 21, остальные формные офсетные цилиндра 3 - 5 имеют формы для сухой офсетной печати. Машина содержит узел офсетной печати, преимущественно мокрой офсетной печати с формным цилиндром 22, контактирующим с вторым офсетным цилиндром 2. Предлагаемая машина является машиной для листовой печати и содержит устройство ввода бумаги в виде листов 23, снабженное подающим цилиндром 24, двумя цилиндрами 25 переноса, снабженными захватами, и устройствами 26 и 27 для удаления пыли и устранения статического электричества соответственно помещенными по сторонам бумаги 23. Листы 23 передаются к офсетному цилиндру 1, снабженному захватами и контактирующему с офсетным цилиндром 2 такого же диаметра, проходят между офсетными цилиндрами 1 и 2 и на обеих их сторонах одновременно производится* печать. Цилинд 2 5 30 35 40 45 50 55 ти являются типографскими пластинами известного типа, а пластина для влажной офсетной печати является пластиной глубокого травления известного типа. На четырех пластинах имеются частичные рисунки, покрываемые краской различных цветов, количество которых соответствует количеству цветов и рисунков первого печатаемого изображения на одной стороне бумаги 23. В частности, такое изображение может быть защитной сеткой банковских билетов и бумажных денег. Частные изображения различных цветов объединяются на цилиндре 1, действующем в качестве офсетного или собирательного цилиндра частных изображений," образующих многоцветное изображение. Полученное изображение переносится на одну сторону бумаги, в данном случае на обратную, где получают сухой трехцветный офсетный отпечаток, дополненный влажным офсетным монохромным отпечатком. В случае денежных документов можно также использовать три формных цилиндра 3-5 сухой офсетной печати для создания трехцветного фона, тогда как формный цилиндр влажной офсетной печати 6 обеспечивает главный рисунок. Для выполнения офсетной печати все формные цилиндры смонтированы на подвижной каретке 30, и могут быть оборудованы пластинами для сухой офсетной печати. ц 340576 ки перекосится при превосходной приводке прямо на цилиндр 20. Конструкция цилиндров для двойного нанесения краски известна, причем второе нанесение краски смещено по длине периферии типографского формно* го цилиндра 20 или в данном случае на треть периферии офсетного цилиндра 11, поскольку его диаметр втрое 10 превышает диаметр цилиндра 20 и он несет три офсетных полотна. Для выполнения условия приводки конструкция цилиндров 11, 32,33 и 20 выбрана такой, что сумма длин дуг по периферии цилиндров 32, 33 и 20 между соответствующими точками контакта в проекции в направлении вращения этих цилиндров должна быть равна длине дуги на периферии цилиндра 11 2Q между точками его контакта с цилиндрами 32 и 20 плюс 1/3 от периферии цилиндра 1I. С другой стороны машины находятся элементы для осуществления способа "Орлов". В их состав входит офсетный цилиндр 11 того же диаметра, что и офсетные цилиндры 1 и 2. В данном случае офсетный цилиндр 11 взаимодействует с четырьмя цветоделительными цилиндрами 12 - 15, на которых награвирован контур печатаемых зон соответствующего цвета. На каждый из них наносится краска красочными аппаратами 16 - 19 с двойным красочным корытом. Все элементы размещены на подвижной каретке 31 для нанесения краски по способу "Орлов". Цилиндры 1 2 - 1 5 желательно изготавливать из прочного материала, не подвергаемого опасности деформации даже при очень тонких рельефах, что позволяет получить защитную сетку, состоящую из очень тонких цветовых зон. Зоны четырех цветов переносятся на офсетный цилиндр 11 , действую. Если рисунок, нанесенный на типощий в качестве собирательного цилинд25. графской пластине для печати по ра, на котором цвета объединяются и способу "Орлов", состоит лишь из лиоткуда они переносятся на формный ний и красочные зоны являются очень цилиндр 20, несущий пластину для тиузкими, можно отказаться от цилиндпографской печати, контактирующую с ров 32 и 33 передачи изображения и упомянутым собирательным цилиндром и 30 ограничиться однократным нанесенис офсетным цилиндром 2. ем краски на типографскую пластину. Типографская пластина представляВ данном случае отношение диаметет полный рисунок второго изображеров цилиндров 3 - 6, 12 - 15, 32, ния, печатаемого в четырех цветах 33 и 20 и цилиндров 1,2 и 11 равно на другой стороне бумаги. Полное кра- ' 1:3. Периферия цилиндров 1,2 и 11 сочное изображение переносится на соответствует трем листам бумаги и офсетный цилиндр 2 для проведения каждый цилиндр несет три офсетных печати законченного изображения и, полотна. в частности, защитной сетки на лиВ варианте конструкции по фиг.2 цевую сторону, а на обратную сторону 40 печать по способу "Орлов" дополняодновременно наносится офсетное изобется одним цветом влажной офсетной ражение. В ходе одновременной печапечати, осуществляемой проходу бумати цилиндры 1 и 2 служат взаимно ги между офсетными цилиндрами 1 и 2, цилиндрам противодавления. что служит для печати главного моно45 хромного рисунка достоинства ценной Кроме того, машина содержит пербумаги.Узел офсетной влажной печати вый 32 и второй 33 цилиндры передасодержит формный цилиндр 22, снабженчи изображения, которые переносят ный красочным аппаратом 34 и средстодно и то же изображение красочных вом 35 для увлажнения формы известзон офсетного цилиндра 11 при превосходном приведении на типографский 5 0 ной конструкции, причем формный цилиндр 22 взаимодействует с офсетньи формный цилиндр 20, что позволяет цилиндром 2, переносящим изображение усилить нанесение краски желаемых на бумагу. В этом случае за один процветов на типографскую пластину и ход получают на лицевой стороне полблагодаря этому лучше покрывать зоны желаемой краской. В проекции в нап5 5 ный отпечаток, например четырехцветную защитную сетку, пользуясь методом равлении вращения офсетного цилиндпечати "Орлов", а также главный монора 11 часть краски передается цихромный рисунок посредством влажной линдрами 32 и 33 на типографский офсетной печати, а на обратной стоформный цилиндр 20, а остаток крас 1340576 роне бумаги получают четырехцветную тип цилиндр, контактирующий с незащитную сетку, используя офсетную сколькими цвегоделигельными цилиндрами, количество которых соответпечать, или же трехцветную сетку и ствует числу листов второго иэображеглавный монохромный рисунок, исполь5 • зуя влажную офсетную печать. ния, и соответствующие им красочные Предлагаемую печатную машину можаппараты, о т л и ч а ю щ а я с я но без затруднений использовать в тем, что, с целью расширения технокачестве рулонной печатной машины, логических возможностей, она содерпросто заменив средства транспортиЮ жит формный цилиндр с формой высоровки листов на средства для транской печати, контактирующий с третьим портировки бумажной ленты, проходяцилиндром и вторым офсетным цилиндщей между офсетными цилиндрами 1 ром, третий цилиндр выполнен офсети 2. ным и расположен с зазором относи15 тельно второго офсетного цилиндра, а цветоделительные цилиндры выполнены из жесткого материала. I.Многокрасочная ротационная пе2 . Машина по п . 1 , о т л и ч а ю чатная машина для двусторонней пещ а я с я т е м , что по меньшей мере чати за один проход на листовом или 20 один из формных офсетных цилиндров рулонном материале, преимущественно снабжен формой для мокрой офсетной для печатания фона ценных бумаг, сопечати и увлажняющим средством, а. держащая первый и второй офсетные остальные формные офсетные цилиндцилиндры, контактирующие между со ры - формами для сухой офсетной пебой для обеспечения печатного кон25 чати. такта, контактирующую с первым оф3 . Машина по пп.1 н 2 , о т л и сетным цилиндром группу формных офч а ю щ а я с я тем, что она содерсетных цилиндров, количество которых жит узел офсетной печати, преимущестсоответствует числу цветов и рисунвенно мок-рой офсетной печати с формков первого изображения, соответст- 30 ньім цилиндром, контактирующим с в т о вующие им красочные аппараты и трерым офсетным цилиндром. Ф о р м у л а и з о б р е т е н и я Фиг.і 1340576
