Машина для обслуговування коксових печей

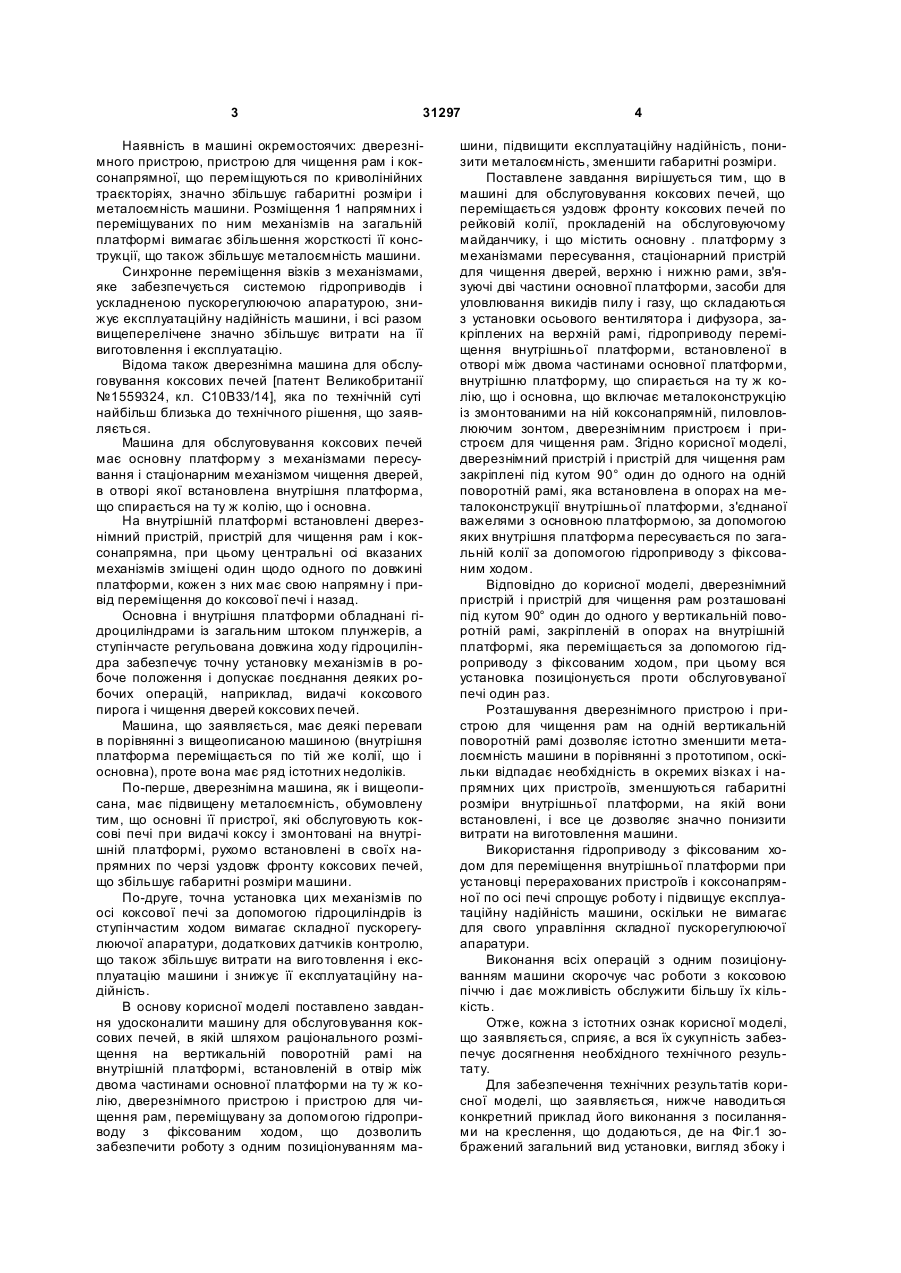

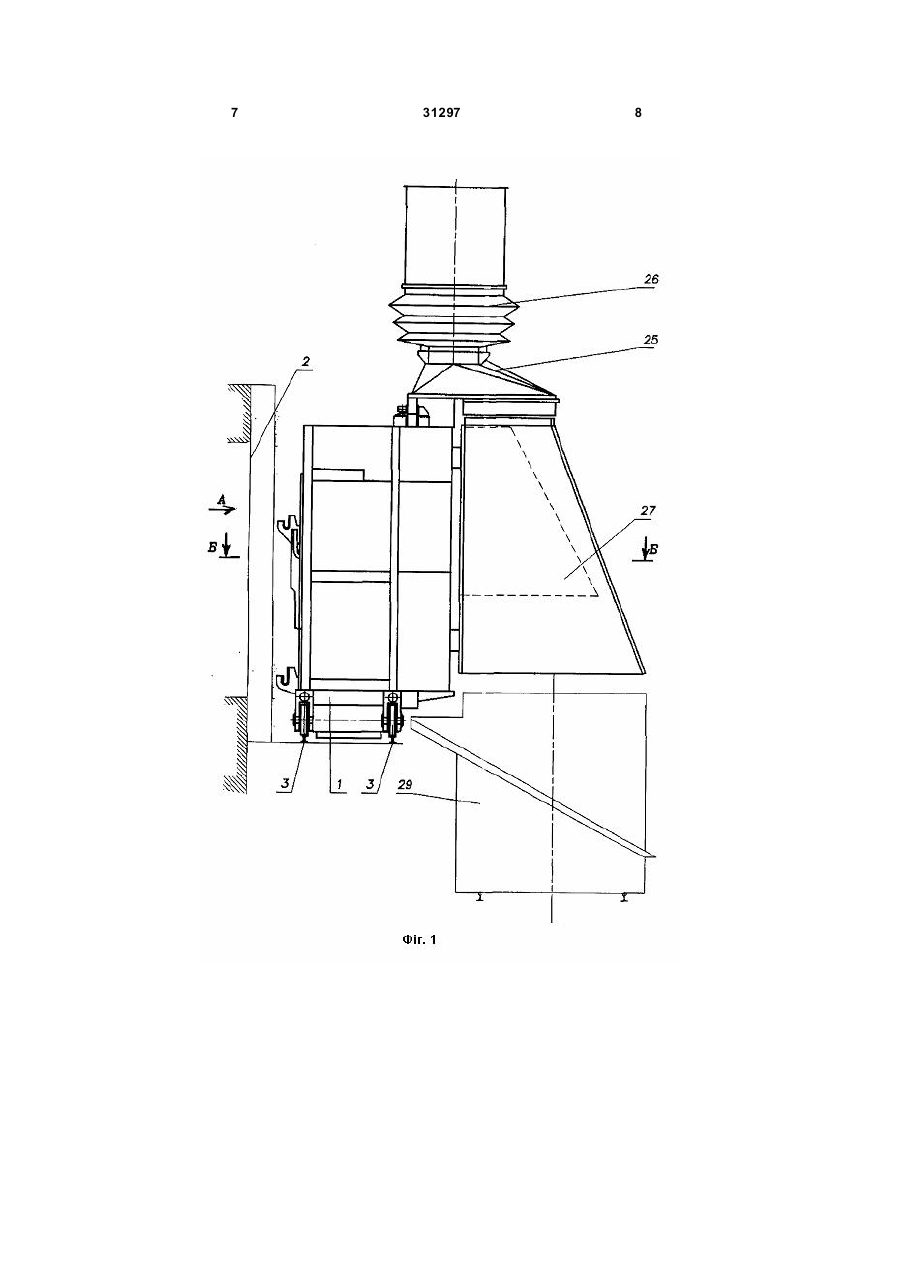

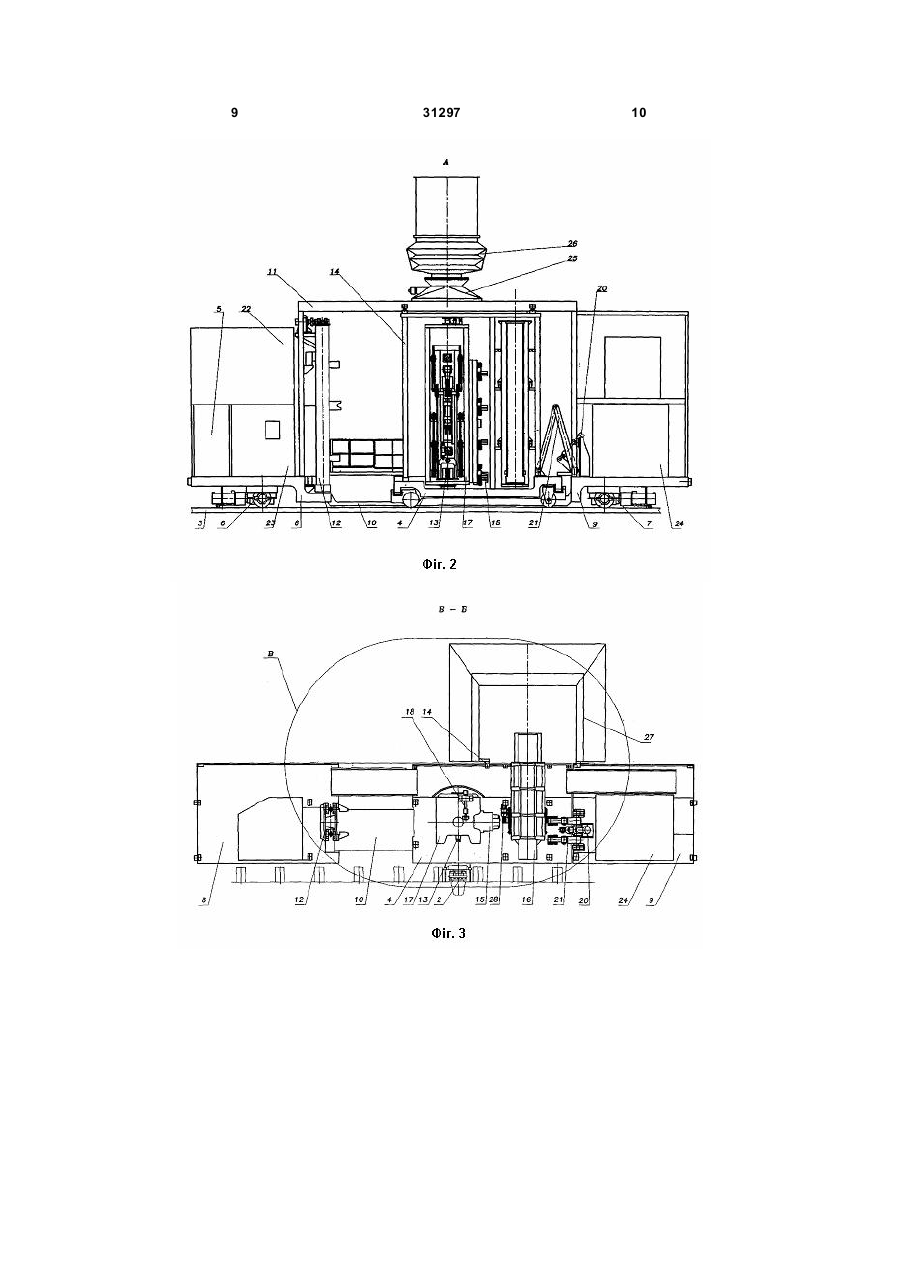

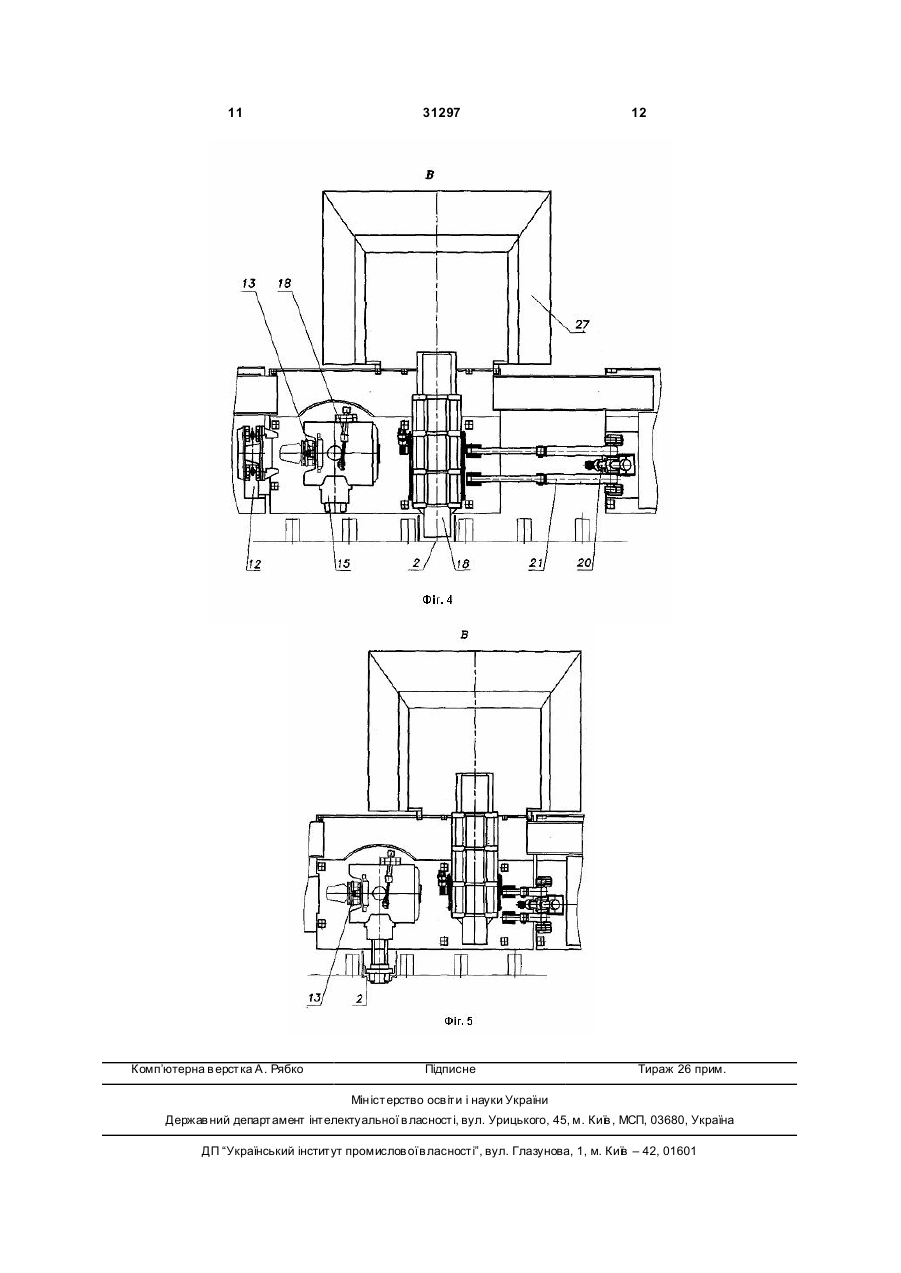

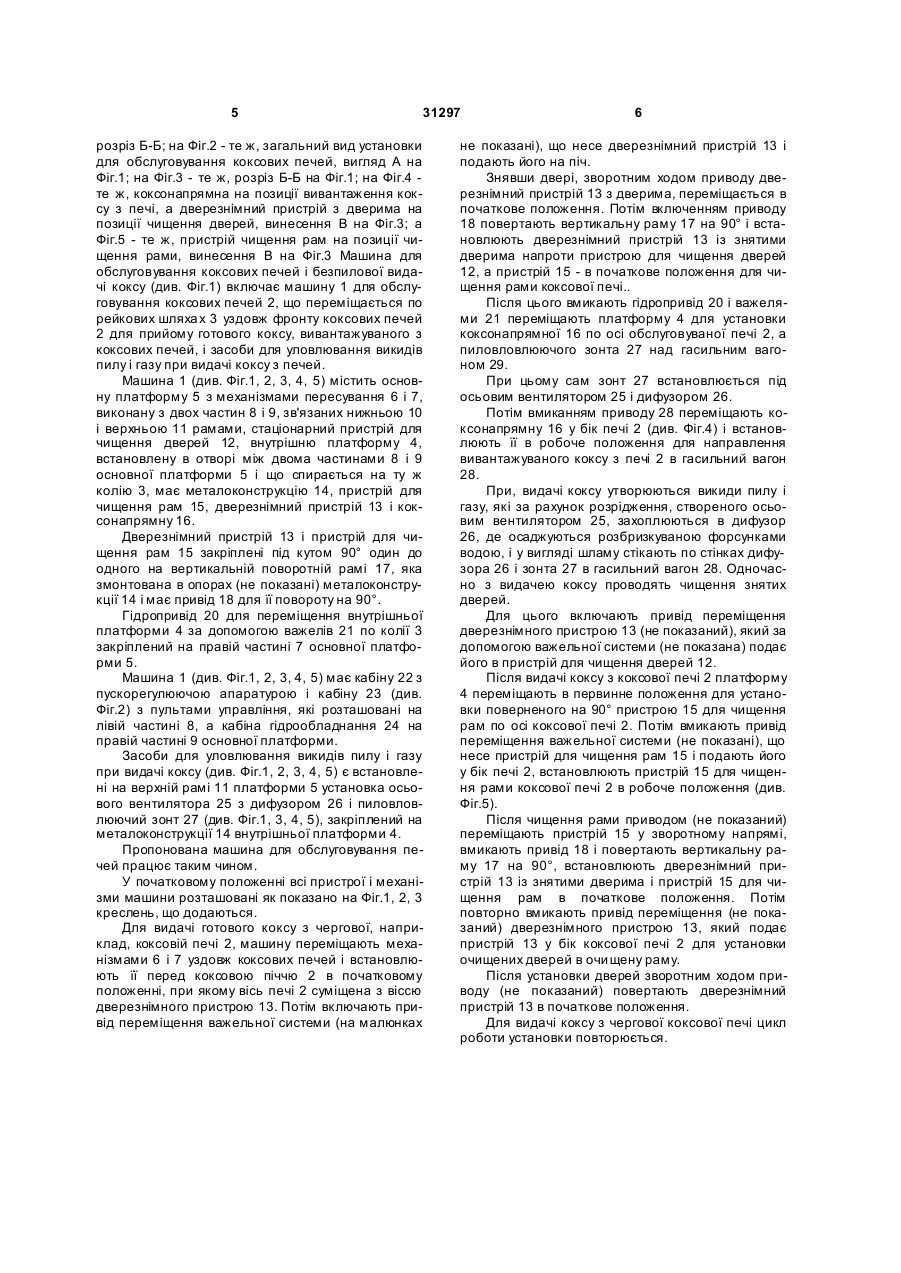

1. Машина для обслуговування коксових печей і безпилової видачі коксу, що містить основну платформу, що складається з двох частин з механізмами пересування, стаціонарним пристроєм для чищення дверей, верхньої і нижньої рам, що зв'язують ці частини, осьового вентилятора і дифузора - засобів для уловлювання викидів пилу і газу, які закріплені на верхній рамі, встановлену в отворі між двома частинами основної платформи з 3 31297 Наявність в машині окремостоячих: дверезнімного пристрою, пристрою для чищення рам і коксонапрямної, що переміщуються по криволінійних траєкторіях, значно збільшує габаритні розміри і металоємність машини. Розміщення 1 напрямних і переміщуваних по ним механізмів на загальній платформі вимагає збільшення жорсткості її конструкції, що також збільшує металоємність машини. Синхронне переміщення візків з механізмами, яке забезпечується системою гідроприводів і ускладненою пускорегулюючою апаратурою, знижує експлуатаційну надійність машини, і всі разом вищеперелічене значно збільшує витрати на її виготовлення і експлуатацію. Відома також дверезнімна машина для обслуговування коксових печей [патент Великобританії №1559324, кл. С10В33/14], яка по технічній суті найбільш близька до технічного рішення, що заявляється. Машина для обслуговування коксових печей має основну платформу з механізмами пересування і стаціонарним механізмом чищення дверей, в отворі якої встановлена внутрішня платформа, що спирається на ту ж колію, що і основна. На внутрішній платформі встановлені дверезнімний пристрій, пристрій для чищення рам і коксонапрямна, при цьому центральні осі вказаних механізмів зміщені один щодо одного по довжині платформи, кожен з них має свою напрямну і привід переміщення до коксової печі і назад. Основна і внутрішня платформи обладнані гідроциліндрами із загальним штоком плунжерів, а ступінчасте регульована довжина ходу гідроциліндра забезпечує точну установку механізмів в робоче положення і допускає поєднання деяких робочих операцій, наприклад, видачі коксового пирога і чищення дверей коксових печей. Машина, що заявляється, має деякі переваги в порівнянні з вищеописаною машиною (внутрішня платформа переміщається по тій же колії, що і основна), проте вона має ряд істотних недоліків. По-перше, дверезнімна машина, як і вищеописана, має підвищену металоємність, обумовлену тим, що основні її пристрої, які обслуговують коксові печі при видачі коксу і змонтовані на внутрішній платформі, рухомо встановлені в своїх напрямних по черзі уздовж фронту коксових печей, що збільшує габаритні розміри машини. По-друге, точна установка цих механізмів по осі коксової печі за допомогою гідроциліндрів із ступінчастим ходом вимагає складної пускорегулюючої апаратури, додаткових датчиків контролю, що також збільшує витрати на виго товлення і експлуатацію машини і знижує її експлуатаційну надійність. В основу корисної моделі поставлено завдання удосконалити машину для обслуговування коксових печей, в якій шляхом раціонального розміщення на вертикальній поворотній рамі на внутрішній платформі, встановленій в отвір між двома частинами основної платформи на ту ж колію, дверезнімного пристрою і пристрою для чищення рам, переміщувану за допомогою гідроприводу з фіксованим ходом, що дозволить забезпечити роботу з одним позиціонуванням ма 4 шини, підвищити експлуатаційну надійність, понизити металоємність, зменшити габаритні розміри. Поставлене завдання вирішується тим, що в машині для обслуговування коксових печей, що переміщається уздовж фронту коксових печей по рейковій колії, прокладеній на обслуговуючому майданчику, і що містить основну . платформу з механізмами пересування, стаціонарний пристрій для чищення дверей, верхню і нижню рами, зв'язуючі дві частини основної платформи, засоби для уловлювання викидів пилу і газу, що складаються з установки осьового вентилятора і дифузора, закріплених на верхній рамі, гідроприводу переміщення внутрішньої платформи, встановленої в отворі між двома частинами основної платформи, внутрішню платформу, що спирається на ту ж колію, що і основна, що включає металоконструкцію із змонтованими на ній коксонапрямній, пиловловлюючим зонтом, дверезнімним пристроєм і пристроєм для чищення рам. Згідно корисної моделі, дверезнімний пристрій і пристрій для чищення рам закріплені під кутом 90° один до одного на одній поворотній рамі, яка встановлена в опорах на металоконструкції внутрішньої платформи, з'єднаної важелями з основною платформою, за допомогою яких внутрішня платформа пересувається по загальній колії за допомогою гідроприводу з фіксованим ходом. Відповідно до корисної моделі, дверезнімний пристрій і пристрій для чищення рам розташовані під кутом 90° один до одного у вертикальній поворотній рамі, закріпленій в опорах на внутрішній платформі, яка переміщається за допомогою гідроприводу з фіксованим ходом, при цьому вся установка позиціонується проти обслуговуваної печі один раз. Розташування дверезнімного пристрою і пристрою для чищення рам на одній вертикальній поворотній рамі дозволяє істотно зменшити металоємність машини в порівнянні з прототипом, оскільки відпадає необхідність в окремих візках і напрямних цих пристроїв, зменшуються габаритні розміри внутрішньої платформи, на якій вони встановлені, і все це дозволяє значно понизити витрати на виготовлення машини. Використання гідроприводу з фіксованим ходом для переміщення внутрішньої платформи при установці перерахованих пристроїв і коксонапрямної по осі печі спрощує роботу і підвищує експлуатаційну надійність машини, оскільки не вимагає для свого управління складної пускорегулюючої апаратури. Виконання всіх операцій з одним позиціонуванням машини скорочує час роботи з коксовою піччю і дає можливість обслужити більшу їх кількість. Отже, кожна з істотних ознак корисної моделі, що заявляється, сприяє, а вся їх сукупність забезпечує досягнення необхідного технічного результату. Для забезпечення технічних результатів корисної моделі, що заявляється, нижче наводиться конкретний приклад його виконання з посиланнями на креслення, що додаються, де на Фіг.1 зображений загальний вид установки, вигляд збоку і 5 31297 розріз Б-Б; на Фіг.2 - те ж, загальний вид установки для обслуговування коксових печей, вигляд А на Фіг.1; на Фіг.3 - те ж, розріз Б-Б на Фіг.1; на Фіг.4 те ж, коксонапрямна на позиції вивантаження коксу з печі, а дверезнімний пристрій з дверима на позиції чищення дверей, винесення В на Фіг.3; а Фіг.5 - те ж, пристрій чищення рам на позиції чищення рами, винесення В на Фіг.3 Машина для обслуговування коксових печей і безпилової видачі коксу (див. Фіг.1) включає машину 1 для обслуговування коксових печей 2, що переміщається по рейкових шляха х 3 уздовж фронту коксових печей 2 для прийому готового коксу, вивантажуваного з коксових печей, і засоби для уловлювання викидів пилу і газу при видачі коксу з печей. Машина 1 (див. Фіг.1, 2, 3, 4, 5) містить основну платформу 5 з механізмами пересування 6 і 7, виконану з двох частин 8 і 9, зв'язаних нижньою 10 і верхньою 11 рамами, стаціонарний пристрій для чищення дверей 12, внутрішню платформу 4, встановлену в отворі між двома частинами 8 і 9 основної платформи 5 і що спирається на ту ж колію 3, має металоконструкцію 14, пристрій для чищення рам 15, дверезнімний пристрій 13 і коксонапрямну 16. Дверезнімний пристрій 13 і пристрій для чищення рам 15 закріплені під кутом 90° один до одного на вертикальній поворотній рамі 17, яка змонтована в опорах (не показані) металоконструкції 14 і має привід 18 для її повороту на 90°. Гідропривід 20 для переміщення внутрішньої платформи 4 за допомогою важелів 21 по колії 3 закріплений на правій частині 7 основної платформи 5. Машина 1 (див. Фіг.1, 2, 3, 4, 5) має кабіну 22 з пускорегулюючою апаратурою і кабіну 23 (див. Фіг.2) з пультами управління, які розташовані на лівій частині 8, а кабіна гідрообладнання 24 на правій частині 9 основної платформи. Засоби для уловлювання викидів пилу і газу при видачі коксу (див. Фіг.1, 2, 3, 4, 5) є встановлені на верхній рамі 11 платформи 5 установка осьового вентилятора 25 з дифузором 26 і пиловловлюючий зонт 27 (див. Фіг.1, 3, 4, 5), закріплений на металоконструкції 14 внутрішньої платформи 4. Пропонована машина для обслуговування печей працює таким чином. У початковому положенні всі пристрої і механізми машини розташовані як показано на Фіг.1, 2, 3 креслень, що додаються. Для видачі готового коксу з чергової, наприклад, коксовій печі 2, машину переміщають механізмами 6 і 7 уздовж коксових печей і встановлюють її перед коксовою піччю 2 в початковому положенні, при якому вісь печі 2 суміщена з віссю дверезнімного пристрою 13. Потім включають привід переміщення важельної системи (на малюнках 6 не показані), що несе дверезнімний пристрій 13 і подають його на піч. Знявши двері, зворотним ходом приводу дверезнімний пристрій 13 з дверима, переміщається в початкове положення. Потім включенням приводу 18 повертають вертикальну раму 17 на 90° і встановлюють дверезнімний пристрій 13 із знятими дверима напроти пристрою для чищення дверей 12, а пристрій 15 - в початкове положення для чищення рами коксової печі.. Після цього вмикають гідропривід 20 і важелями 21 переміщають платформу 4 для установки коксонапрямної 16 по осі обслуговуваної печі 2, а пиловловлюючого зонта 27 над гасильним вагоном 29. При цьому сам зонт 27 встановлюється під осьовим вентилятором 25 і дифузором 26. Потім вмиканням приводу 28 переміщають коксонапрямну 16 у бік печі 2 (див. Фіг.4) і встановлюють її в робоче положення для направлення вивантажуваного коксу з печі 2 в гасильний вагон 28. При, видачі коксу утворюються викиди пилу і газу, які за рахунок розрідження, створеного осьовим вентилятором 25, захоплюються в дифузор 26, де осаджуються розбризкуваною форсунками водою, і у вигляді шламу стікають по стінках дифузора 26 і зонта 27 в гасильний вагон 28. Одночасно з видачею коксу проводять чищення знятих дверей. Для цього включають привід переміщення дверезнімного пристрою 13 (не показаний), який за допомогою важельної системи (не показана) подає його в пристрій для чищення дверей 12. Після видачі коксу з коксової печі 2 платформу 4 переміщають в первинне положення для установки поверненого на 90° пристрою 15 для чищення рам по осі коксової печі 2. Потім вмикають привід переміщення важельної системи (не показані), що несе пристрій для чищення рам 15 і подають його у бік печі 2, встановлюють пристрій 15 для чищення рами коксової печі 2 в робоче положення (див. Фіг.5). Після чищення рами приводом (не показаний) переміщають пристрій 15 у зворотному напрямі, вмикають привід 18 і повертають вертикальну раму 17 на 90°, встановлюють дверезнімний пристрій 13 із знятими дверима і пристрій 15 для чищення рам в початкове положення. Потім повторно вмикають привід переміщення (не показаний) дверезнімного пристрою 13, який подає пристрій 13 у бік коксової печі 2 для установки очищених дверей в очи щену раму. Після установки дверей зворотним ходом приводу (не показаний) повертають дверезнімний пристрій 13 в початкове положення. Для видачі коксу з чергової коксової печі цикл роботи установки повторюється. 7 31297 8 9 31297 10 11 Комп’ютерна в ерстка А. Рябко 31297 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
