Устатковання для обслуговування батареї коксових печей

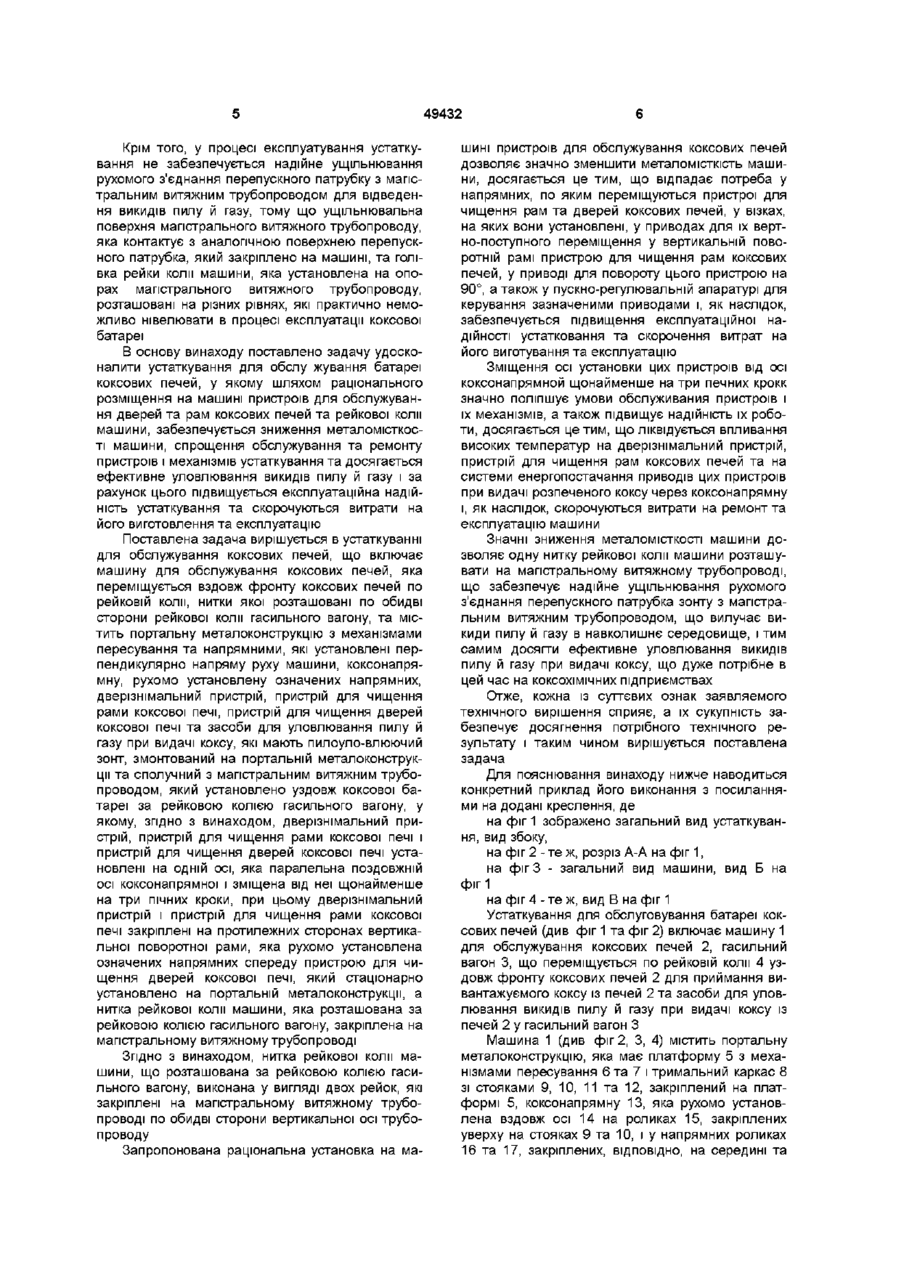

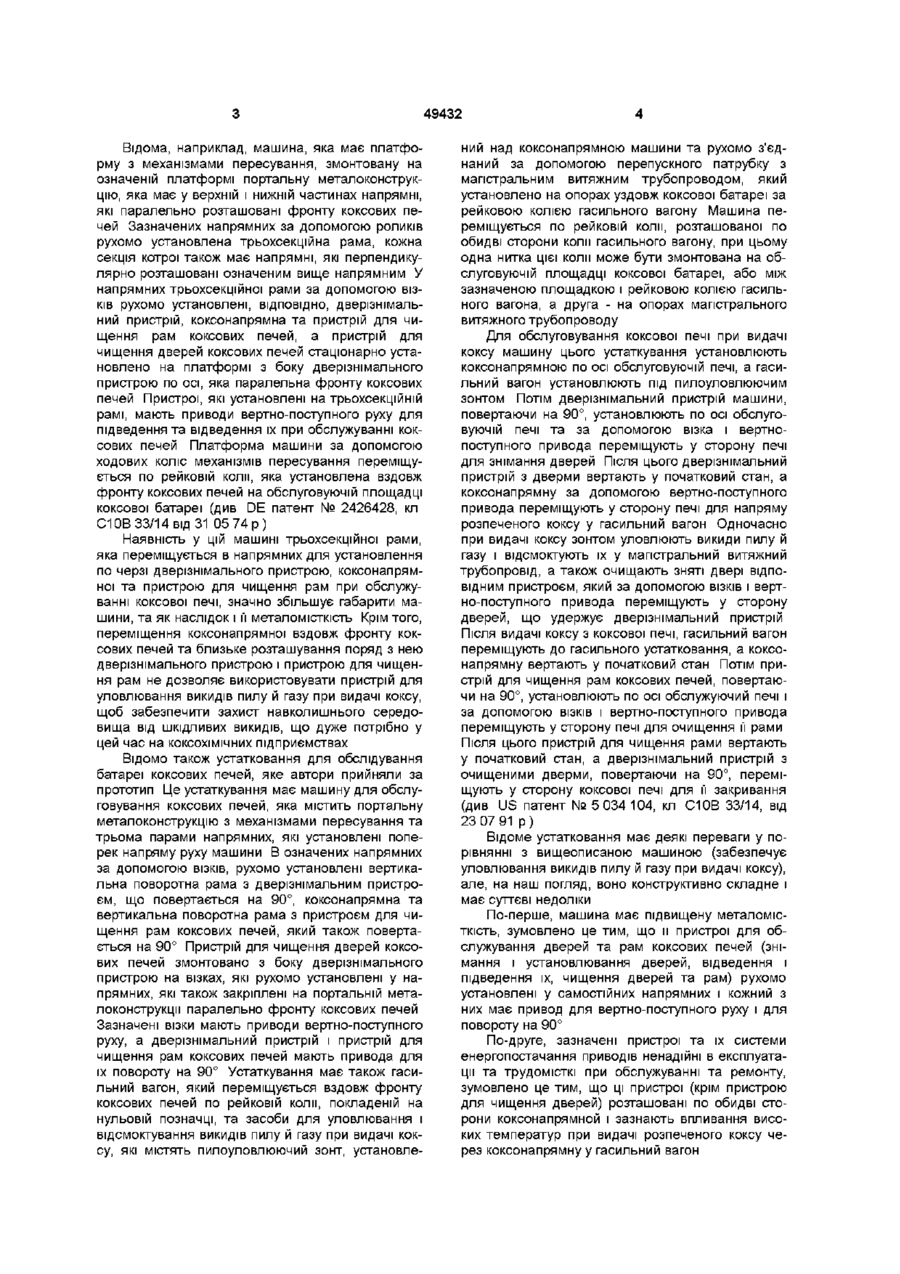

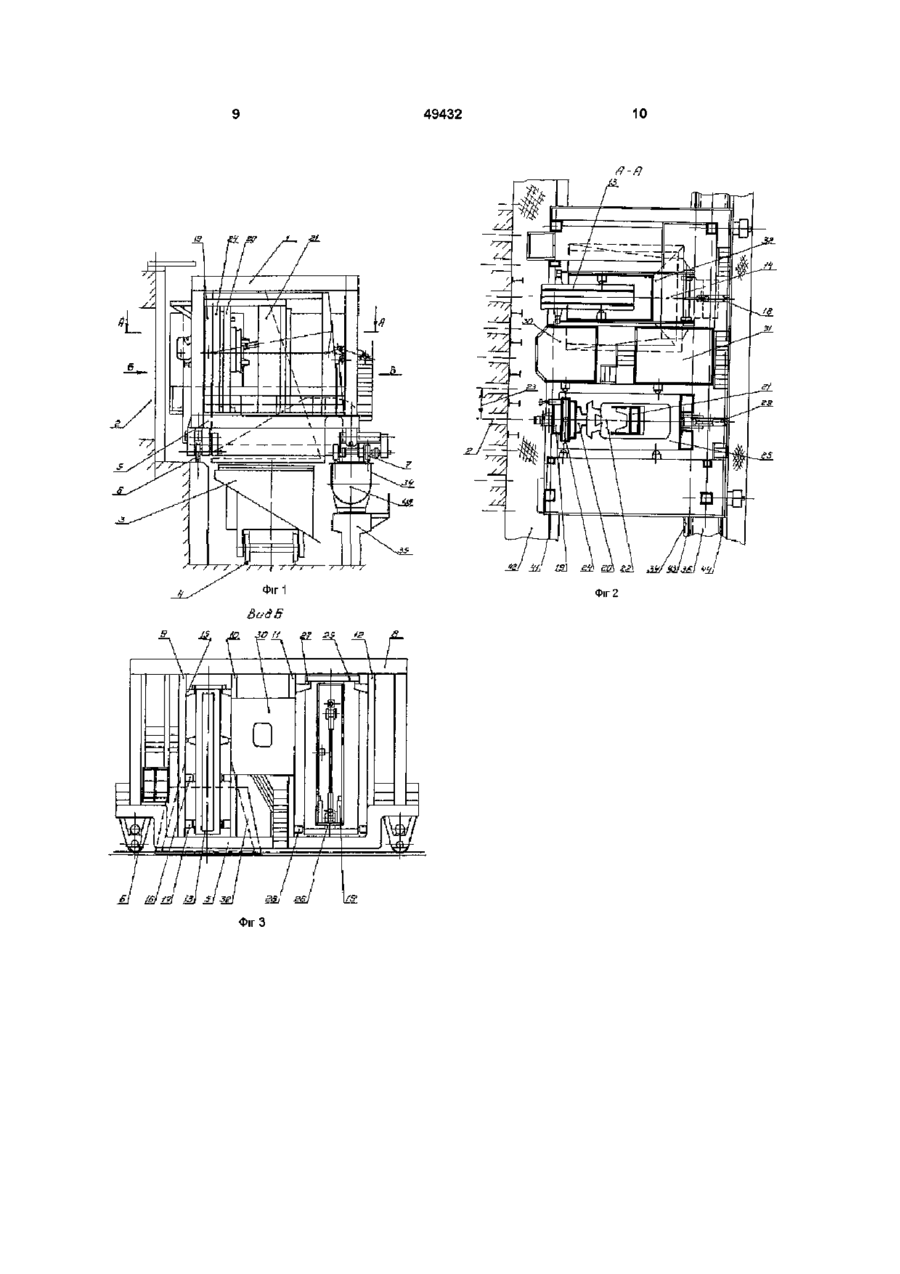

1 Устатковання для обслуговування батареї коксових печей, що включає машину для обслуговування коксових печей, яка переміщується уздовж фронту коксових печей по рейковій коли, нитки якої розташовані по обидві сторони рейкової коли гасильного вагона, та містить портальну металоконструкцію з механізмами пересування і напрямними, які установлені перпендикулярно напряму руху машини, рухомо установлену коксонапрямну, дверезнімний пристрій, пристрій для чищення рами коксової печі, пристрій для чищення дверей коксової печі та засоби для уловлювання пилу й газу при видачі коксу, які мають пиловловлювальний зонт, змонтований на портальній металоконструкції машини і сполучений з магістральним витяжним трубопроводом, який установлено вздовж коксової батареї за рейковою колією гасильного вагона, яке відрізняється тим, що дверезнімний пристрій, пристрій для чищення рами коксової печі і пристрій для чищення дверей коксової печі установлені на одній осі, яка паралельна поздовжній осі коксонапрямної та зміщена від неї щонайменше на три пічних кроки, при цьому дверезнімний пристрій і пристрій для чищення рами коксової печі закріплені на протилежних сторонах вертикальної поворотної рами, яка рухомо установлена на означених напрямних перед пристрєм для чищення дверей коксової печі, який стаціонарно установлено на портальній металоконструкції, а нитка рейкової коли машини, яка розташована за рейковою колією гасильного вагона, закріплена на магістральному витяжному трубопроводі 2 Устатковання для обслуговування батареї коксових печей за п 1, яке відрізняється тим, що нитка рейкової коли, яка закріплена на магістральному витяжному трубопроводі, виконана у вигляді двох рейок, що закріплені по обидві сторони вертикальної осі трубопроводу со Винахід відноситься до обладнання коксових батарей з горизонтальними камерами коксування, а саме до устаткування для обслуговування батареї коксових печей при вивантажуванні коксу із печей у гасильний вагон На сучасних КОКСОХІМІЧНИХ підприємствах для вивантажування готового коксу із печей у гасильний вагон використовують устаткування, яке має машину для обслужування коксових печей на коксової стороні батареї, яку заведено називати "дверезнімальна машина", засоби для уловлювання і відсмоктування викидів пилу й газу при видачі коксу та гасильний вагон для приймання готового коксу і транспортування його до гасильного устаткування Устаткування це виконує такі операції знімання і установлювання дверей коксової печі, відведення знятих дверей від печі при відкриванні і підведення при закриванні печі, напрям у гасильний вагон готового коксу при його вивантажуванні із печі, очищення ущільнювальної поверхні рами і бічних поверховостей броні від смоли та графіту, очищення ущільнювальної рамки і футеровки дверей від смоли та графіту, уловлювання і відсмоктування викидів пилу й газу при видачі коксу, приймання готового коксу і транспортування його до гасильного устаткування, У патентній і науково-технічній інформації залежно від взаємного розташування головних пристроїв устаткування (коксонапрямна, дверізнімальний пристрій, пристрої для чищення дверей та рам коксових печей та ш) відомо декілька видів цього устаткування 49432 Відома, наприклад, машина, яка має платформу з механізмами пересування, змонтовану на означеній платформі портальну металоконструкцію, яка має у верхній і нижній частинах напрямні, які паралельно розташовані фронту коксових печей Зазначених напрямних за допомогою роликів рухомо установлена трьохсекційна рама, кожна секція котрої також має напрямні, які перпендикулярно розташовані означеним вище напрямним У напрямних трьохсекційної рами за допомогою ВІЗКІВ рухомо установлені, ВІДПОВІДНО, дверізнімальний пристрій, коксонапрямна та пристрій для чищення рам коксових печей, а пристрій для чищення дверей коксових печей стаціонарно установлено на платформі з боку дверізнімального пристрою по осі, яка паралельна фронту коксових печей Пристрої, які установлені на трьохсекційній рамі, мають приводи вертно-поступного руху для підведення та відведення їх при обслужуванні коксових печей Платформа машини за допомогою ходових коліс механізмів пересування переміщується по рейковій коли, яка установлена вздовж фронту коксових печей на обслуговуючій площадці коксової батареї (див DE патент № 2426428, кл С10В 33/14 від 31 05 7 4 р ) Наявність у цій машині трьохсекційної рами, яка переміщується в напрямних для установлення по черзі дверізнімального пристрою, коксонапрямноі та пристрою для чищення рам при обслужуванні коксової печі, значно збільшує габарити машини, та як наслідок і її металомісткість Крім того, переміщення коксонапрямної вздовж фронту коксових печей та близьке розташування поряд з нею дверізнімального пристрою і пристрою для чищення рам не дозволяє використовувати пристрій для уловлювання викидів пилу й газу при видачі коксу, щоб забезпечити захист навколишнього середовища від шкідливих викидів, що дуже потрібно у цей час на КОКСОХІМІЧНИХ підприємствах Відомо також устатковання для обслідування батареї коксових печей, яке автори прийняли за прототип Це устаткування має машину для обслуговування коксових печей, яка містить портальну металоконструкцію з механізмами пересування та трьома парами напрямних, які установлені поперек напряму руху машини В означених напрямних за допомогою ВІЗКІВ, рухомо установлені вертикальна поворотна рама з дверізнімальним пристроєм, що повертається на 90°, коксонапрямна та вертикальна поворотна рама з пристроєм для чищення рам коксових печей, який також повертається на 90° Пристрій для чищення дверей коксових печей змонтовано з боку дверізнімального пристрою на візках, які рухомо установлені у напрямних, які також закріплені на портальній металоконструкції паралельно фронту коксових печей Зазначені візки мають приводи вертно-поступного руху, а дверізнімальний пристрій і пристрій для чищення рам коксових печей мають привода для їх повороту на 90° Устаткування має також гасильний вагон, який переміщується вздовж фронту коксових печей по рейковій коли, покладеній на нульовій позначці, та засоби для уловлювання і відсмоктування викидів пилу й газу при видачі коксу, які містять пилоуловлюючий зонт, установле ний над коксонапрямною машини та рухомо з єднаний за допомогою перепускного патрубку з магістральним витяжним трубопроводом, який установлено на опорах уздовж коксової батареї за рейковою колією гасильного вагону Машина переміщується по рейковій коли, розташованої по обидві сторони коли гасильного вагону, при цьому одна нитка цієї коли може бути змонтована на обслуговуючій площадці коксової батареї, або між зазначеною площадкою і рейковою колією гасильного вагона, а друга - на опорах магістрального витяжного трубопроводу Для обслуговування коксової печі при видачі коксу машину цього устаткування установлюють коксонапрямною по осі обслуговуючій печі, а гасильний вагон установлюють під пилоуловлюючим зонтом Потім дверізнімальний пристрій машини, повертаючи на 90°, установлюють по осі обслуговуючій печі та за допомогою візка і вертнопоступного привода переміщують у сторону печі для знімання дверей Після цього дверізнімальний пристрій з дверми вертають у початковий стан, а коксонапрямну за допомогою вертно-поступного привода переміщують у сторону печі для напряму розпеченого коксу у гасильний вагон Одночасно при видачі коксу зонтом уловлюють викиди пилу й газу і відсмоктують їх у магістральний витяжний трубопровід, а також очищають зняті двері ВІДПОВІДНИМ пристроєм, який за допомогою ВІЗКІВ І вертно-поступного привода переміщують у сторону дверей, що удержує дверізнімальний пристрій Після видачі коксу з коксової печі, гасильний вагон переміщують до гасильного устатковання, а коксонапрямну вертають у початковий стан Потім пристрій для чищення рам коксових печей, повертаючи на 90°, установлюють по осі обслужуючий печі і за допомогою ВІЗКІВ І вертно-поступного привода переміщують у сторону печі для очищення її рами Після ЦЬОГО пристрій для чищення рами вертають у початковий стан, а дверізнімальний пристрій з очищеними дверми, повертаючи на 90°, переміщують у сторону коксової печі для її закривання (див US патент № 5 034 104, кл С10В 33/14, від 23 07 91 р ) Відоме устатковання має деякі переваги у порівнянні з вищеописаною машиною (забезпечує уловлювання викидів пилу й газу при видачі коксу), але, на наш погляд, воно конструктивно складне і має суттєві недоліки По-перше, машина має підвищену металомісткість, зумовлено це тим, що и пристрої для обслужування дверей та рам коксових печей (знімання і установлювання дверей, відведення і підведення їх, чищення дверей та рам) рухомо установлені у самостійних напрямних і кожний з них має привод для вертно-поступного руху і для повороту на 90° По-друге, зазначені пристрої та їх системи енергопостачання приводів ненадійні в експлуатації та трудомісткі при обслужуванні та ремонту, зумовлено це тим, що ці пристрої (крім пристрою для чищення дверей) розташовані по обидві сторони коксонапрямной і зазнають впливання високих температур при видачі розпеченого коксу через коксонапрямну у гасильний вагон 49432 Крім того, у процесі експлуатування устаткування не забезпечується надійне ущільнювання рухомого з'єднання перепускного патрубку з магістральним витяжним трубопроводом для відведення викидів пилу й газу, тому що ущільнювальна поверхня магістрального витяжного трубопроводу, яка контактує з аналогічною поверхнею перепускного патрубка, який закріплено на машині, та голівка рейки коли машини, яка установлена на опорах магістрального витяжного трубопроводу, розташовані на різних рівнях, які практично неможливо нівелювати в процесі експлуатації коксової батареї В основу винаходу поставлено задачу удосконалити устаткування для обслу жування батареї коксових печей, у якому шляхом раціонального розміщення на машині пристроїв для обслужування дверей та рам коксових печей та рейкової коли машини, забезпечується зниження металомісткості машини, спрощення обслужування та ремонту пристроїв і механізмів устаткування та досягається ефективне уловлювання викидів пилу й газу і за рахунок цього підвищується експлуатаційна надійність устаткування та скорочуються витрати на його виготовлення та експлуатацію Поставлена задача вирішується в устаткуванні для обслужування коксових печей, що включає машину для обслужування коксових печей, яка переміщується вздовж фронту коксових печей по рейковій коли, нитки якої розташовані по обидві сторони рейкової коли гасильного вагону, та містить портальну металоконструкцію з механізмами пересування та напрямними, які установлені перпендикулярно напряму руху машини, коксонапрямну, рухомо установлену означених напрямних, дверізнімальний пристрій, пристрій для чищення рами коксової печі, пристрій для чищення дверей коксової печі та засоби для уловлювання пилу й газу при видачі коксу, які мають пилоуло-влюючий зонт, змонтований на портальній металоконструкції та сполучний з магістральним витяжним трубопроводом, який установлено уздовж коксової батареї за рейковою колією гасильного вагону, у якому, згідно з винаходом, дверізнімальний пристрій, пристрій для чищення рами коксової печі і пристрій для чищення дверей коксової печі установлені на одній осі, яка паралельна поздовжній осі коксонапрямної і зміщена від неї щонайменше на три пічних кроки, при цьому дверізнімальний пристрій і пристрій для чищення рами коксової печі закріплені на протилежних сторонах вертикальної поворотної рами, яка рухомо установлена означених напрямних спереду пристрою для чищення дверей коксової печі, який стаціонарно установлено на портальній металоконструкції, а нитка рейкової коли машини, яка розташована за рейковою колією гасильного вагону, закріплена на магістральному витяжному трубопроводі Згідно З винаходом, нитка рейкової коли машини, що розташована за рейковою колією гасильного вагону, виконана у вигляді двох рейок, які закріплені на магістральному витяжному трубопроводі по обидві сторони вертикальної осі трубопроводу Запропонована раціональна установка на ма шині пристроїв для обслужування коксових печей дозволяє значно зменшити металомісткість машини, досягається це тим, що відпадає потреба у напрямних, по яким переміщуються пристрої для чищення рам та дверей коксових печей, у візках, на яких вони установлені, у приводах для їх вертно-поступного переміщення у вертикальній поворотній рамі пристрою для чищення рам коксових печей, у приводі для повороту цього пристрою на 90°, а також у пускно-регулювальній апаратурі для керування зазначеними приводами і, як наслідок, забезпечується підвищення експлуатаційної надійності устатковання та скорочення витрат на його виготування та експлуатацію Зміщення осі установки цих пристроїв від осі коксонапрямной щонайменше на три печних крокк значно поліпшує умови обслуживания пристроїв і їх механізмів, а також підвищує надійність їх роботи, досягається це тим, що ліквідується впливання високих температур на дверізнімальний пристрій, пристрій для чищення рам коксових печей та на системи енергопостачання приводів цих пристроїв при видачі розпеченого коксу через коксонапрямну і, як наслідок, скорочуються витрати на ремонт та експлуатацію машини Значні зниження металомісткості машини дозволяє одну нитку рейкової коли машини розташувати на магістральному витяжному трубопроводі, що забезпечує надійне ущільнювання рухомого з'єднання перепускного патрубка зонту з магістральним витяжним трубопроводом, що вилучає викиди пилу й газу в навколишнє середовище, і тим самим досягти ефективне уловлювання викидів пилу й газу при видачі коксу, що дуже потрібне в цей час на КОКСОХІМІЧНИХ підприємствах Отже, кожна із суттєвих ознак заявляемого технічного вирішення сприяє, а їх сукупність забезпечує досягнення потрібного технічного результату і таким чином вирішується поставлена задача Для пояснювання винаходу нижче наводиться конкретний приклад його виконання з посиланнями на додані креслення, де на фіг 1 зображено загальний вид устаткування, вид збоку, на фіг 2 - те ж, розріз А-А на фіг 1, на фіг 3 - загальний вид машини, вид Б на фіг 1 на фіг 4 - те ж, вид В на фіг 1 Устаткування для обслуговування батареї коксових печей (див фіг 1 та фіг 2) включає машину 1 для обслужування коксових печей 2, гасильний вагон 3, що переміщується по рейковій коли 4 уздовж фронту коксових печей 2 для приймання вивантажуємого коксу із печей 2 та засоби для уловлювання викидів пилу й газу при видачі коксу із печей 2 у гасильний вагон З Машина 1 (див фіг 2, 3, 4) містить портальну металоконструкцію, яка має платформу 5 з механізмами пересування 6 та 7 і тримальний каркас 8 зі стояками 9, 10, 11 та 12, закріплений на платформі 5, коксонапрямну 13, яка рухомо установлена вздовж осі 14 на роликах 15, закріплених уверху на стояках 9 та 10, і у напрямних роликах 16 та 17, закріплених, ВІДПОВІДНО, на середині та 49432 нижчій частках стояків 9 та 10, привод 18 для вертно-поступного руху коксонапрямної 13, дверізнімальний пристрій 19, пристрій 20 для чищення рами коксової печі і пристрій 21 для чищення дверей коксової печі, які установлені на одній осі 22, зміщеної щонайменше на три пічних кроку 23 від осі 14 коксонапрямної 13 Дверізнімальний пристрій 19 і пристрій 20 для чищення рами коксової печі закріплені на протилежних сторонах вертикальної поворотної рами 24, яка установлена на візку 25 і має привод 26 для її повороту на 180° Візок 25 рухомо установлено вздовж осі 22 на роликах 27 і в напрямних роликах 28, які закріплені, ВІДПОВІДНО, угорі і унизу на стояках 11 та 12, і має привод 29 для вертно-поступного руху Пристрій 21 для чищення дверей коксової печі стаціонарно закріплено по осі 22 на каркасі 8 машини 1 Машина 1 також має кабіну ЗО з пультами керування (на кресленнях не показано) і кабіну 31 з пуско-регулювальною апаратурою (на кресленнях не показано) Засоби для уловлювання викидів пилу й газу при видачі коксу (див фіг1, 2 та 4) містять пилоуловлюючий зонт 32, який установлено над коксонапрямною 13 і закріплено на платформі 5 і каркасі 8, перепускний патрубок 33, який закріплено на платформі 5 і з'єднано з пиловловлюючим зонтом 32, та магістральний витяжний трубопровід 34, який установлено на опорах 35 уздовж фронту коксових печей 2 за рейковою колією 4 гасильного вагону 3 і з'єднано з вентиляційно-витяжним устаткуванням, розташованим у КІНЦІ коксової батареї (на кресленнях не показано) Магістральний витяжний трубопровід 34 у верхній частці по всій довжині має проріз, у якому розташовано другій кінець перепускного патрубку 33, перекриваемого гнучкою ущільнювальною стрічкою 36 Остання (див фіг 4), обгинаючи котки 37, 38, 39 та 40, які закріплені на платформі 5 і на каркасі 8, забезпечує надійне рухоме з'єднання перепускного патрубку 33 з магістральним витяжним трубопроводом 34 Машина 1 для обслужування коксових печей 2 (див фіг 1 та 2) за допомогою механізмів пересування 6 та 7 переміщується вздовж фронту коксових печей 2 по рейковій коли, одна нитка якої має рейку 41, яка закріплена на обслуговуючій площадці 42 батареї, а друга - має дві рейки 43 та 44, які закріплені на верхній частці магістрального витяжного трубопроводу 34 по обидві сторони вертикальної осі 45 Запропоноване устаткування працює таким чином У початковому стані усі пристрої устаткування розташовані як показано на фіг 1 та 2 креслень Для видачі готового коксу із чергової, наприклад, коксової печі 2, машину 1 переміщують механізми 6 та 7 уздовж фронту коксових печей і 8 установлюють її у обслужуючій печі 2 у початковому стані, при якому ось коксової печі 2 сполучують з осью 22 дверізнімального пристрою 19, пристрою 20 для чищення рами коксової печі і пристрою 21 для чищення дверей коксової печі Потім вмикають привод 29, який переміщує візок 25 з дверізнімальним пристроєм 19 у сторону печі 2 для з'йому и дверей (на кресленнях не показано) Після з'йому дверей послідовно вмикають привод 25 для повороту дверізнімального пристрою 19 зі знятими дверми на 180° і привод 29 на зворотний хід від коксової печі 2 у сторону пристрою 21 для чищення знятих дверей Потім вмикають механізми 6 та 7 і переміщують машину 1 для установлення коксонапрямної 13 по осі коксової печі 2 Одночасно переміщують гасильний вагон 3 і установлюють його під коксонапрямною 13 та пилоуловлюючим зонтом 32 Після ЦЬОГО вмикають привод 18, який перемішує коксонапрямну 13 у сторону печі 2 та установлює и у робочий стан - для напряму коксу, який вивантажується із печі 2 у гасильний вагон З У процесі вивантаження коксу створюється пилогазова суміш, яка за рахунок створеного вентіляційноочисним устаткованням розрідження у магістральному витяжному трубопроводі 34, захоплюється повітрям під зонт 32 та через перепускний патрубок 33 надходе у магістральний витяжний трубопровід 34, звідки вона надходе до фільтрів вентиляційно-очисного устатковання (на кресленнях не показано), де очищується і викидається у атмосферу Одночасно з вивантажуванням коксу пристрій 21 виконує чищення знятих дверей з коксової печі 2 Після вивантажування коксу з печі 2 гасильний вагон 3 перемішують до гасильного устаткування (на кресленнях не показано), а машину 1, вмикаючи механізми 6 та 7, переміщують у початковий стан для установлювання повернутого пристрою 20 для чищення рами по осі коксової печі 2 Потім вмикають привод 29, який переміщує за допомогою візка 25 пристрій 20 у сторону коксової печі 2 і установлює його у робочий стан для чищення рами (на кресленнях не показано) коксової печі 2 Після очищення рами послідовно вмикають привод 29, який перемішує візок 25 з пристроєм 20 у початковий стан, і привод 26, який, повертаючи раму 24 на 180°, установлює дверізнімальний пристрій з дверми у початковий стан Потім знову вмикають привод 29, який переміщує за допомогою візка 25 дверізнімальний пристрій 19 з дверми для установлення їх у коксову піч 2 Після цього перемикають привод 29 на зворотній хід від коксової печі 2 і переміщують візок 25 з дверізнімальним пристроєм 19 і пристроєм 20 для чищення рами коксової печі у початковий стан Для видачі коксу із чергової коксової печі цикл роботи устаткування повторюється 49432 Фіг З 10
