Напівпровідниковий перетворювач сонячної енергії в електричний струм

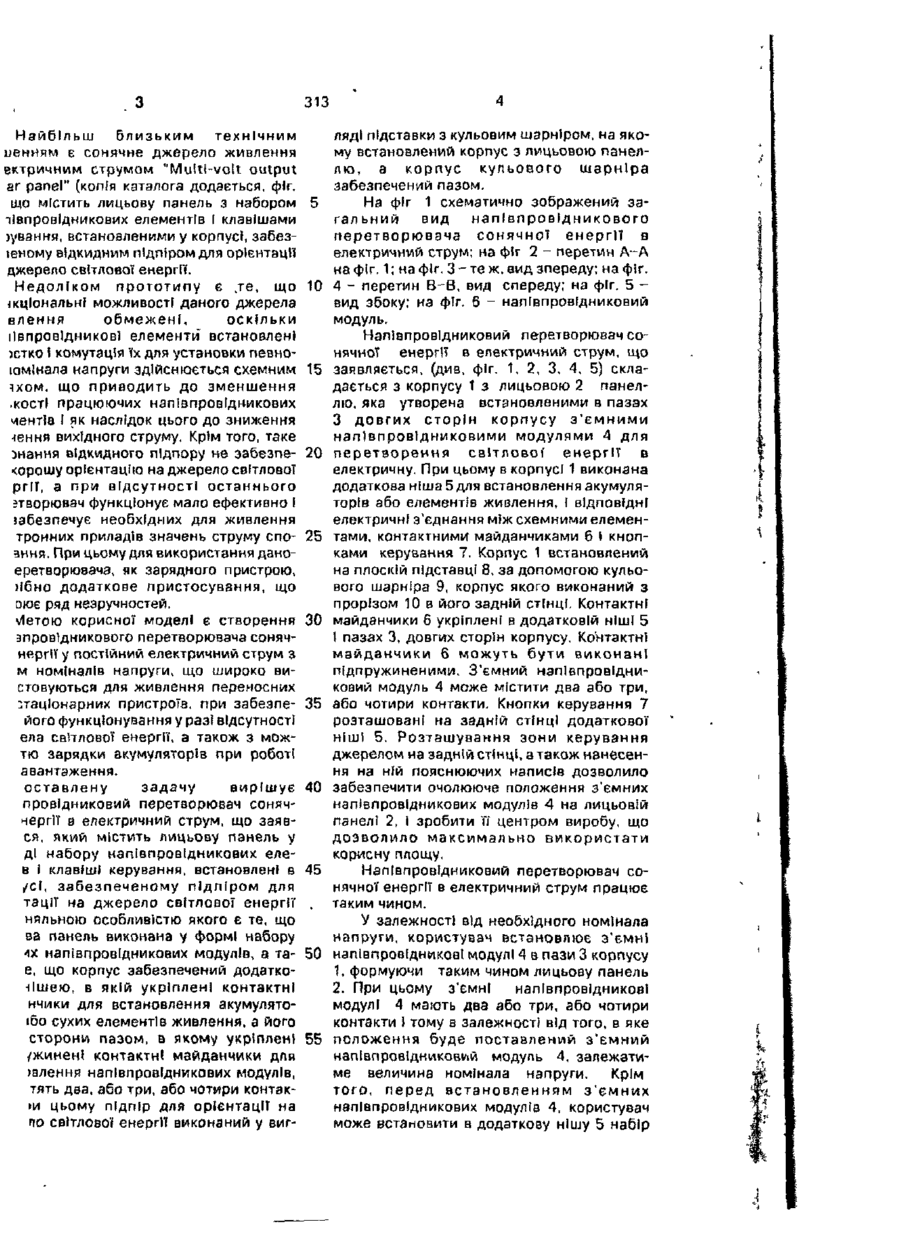

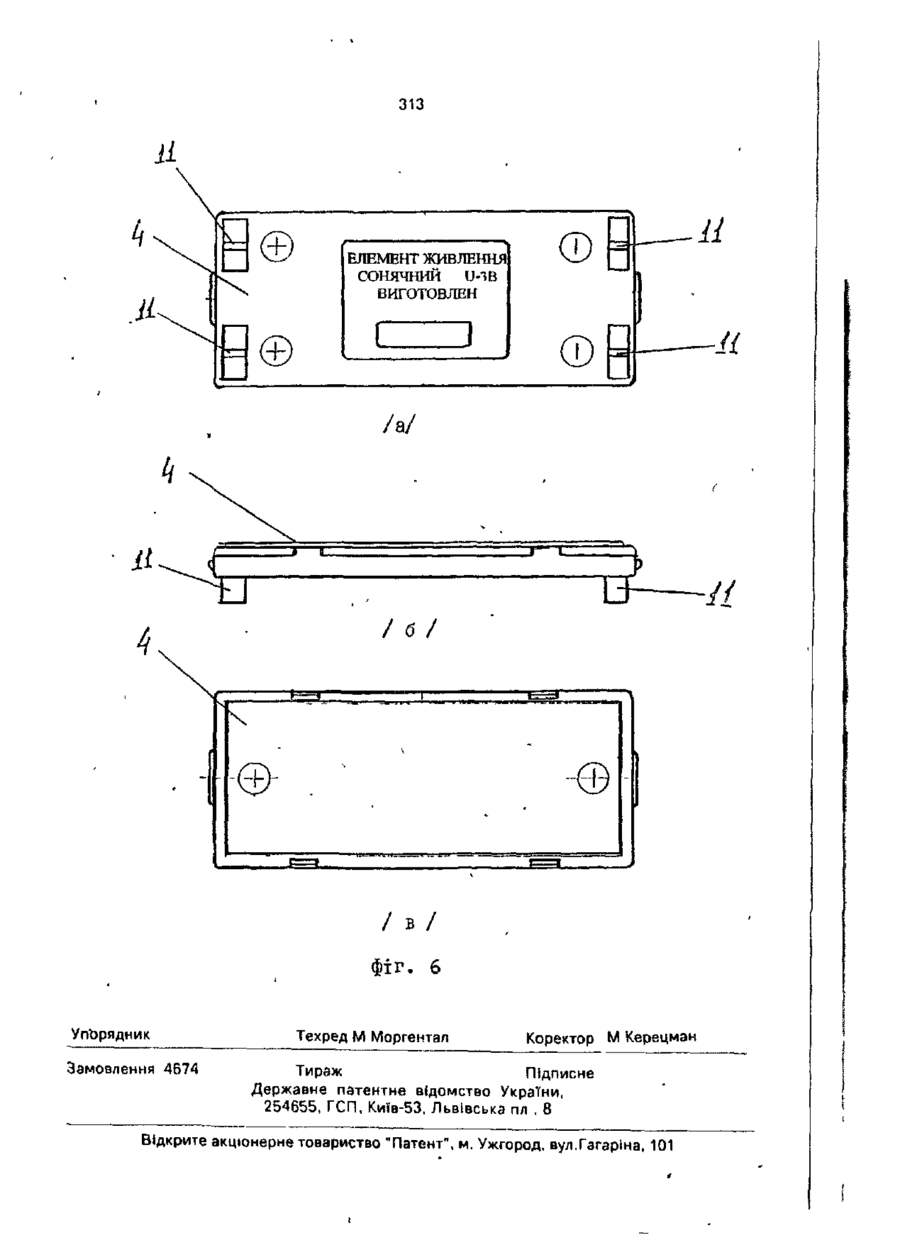

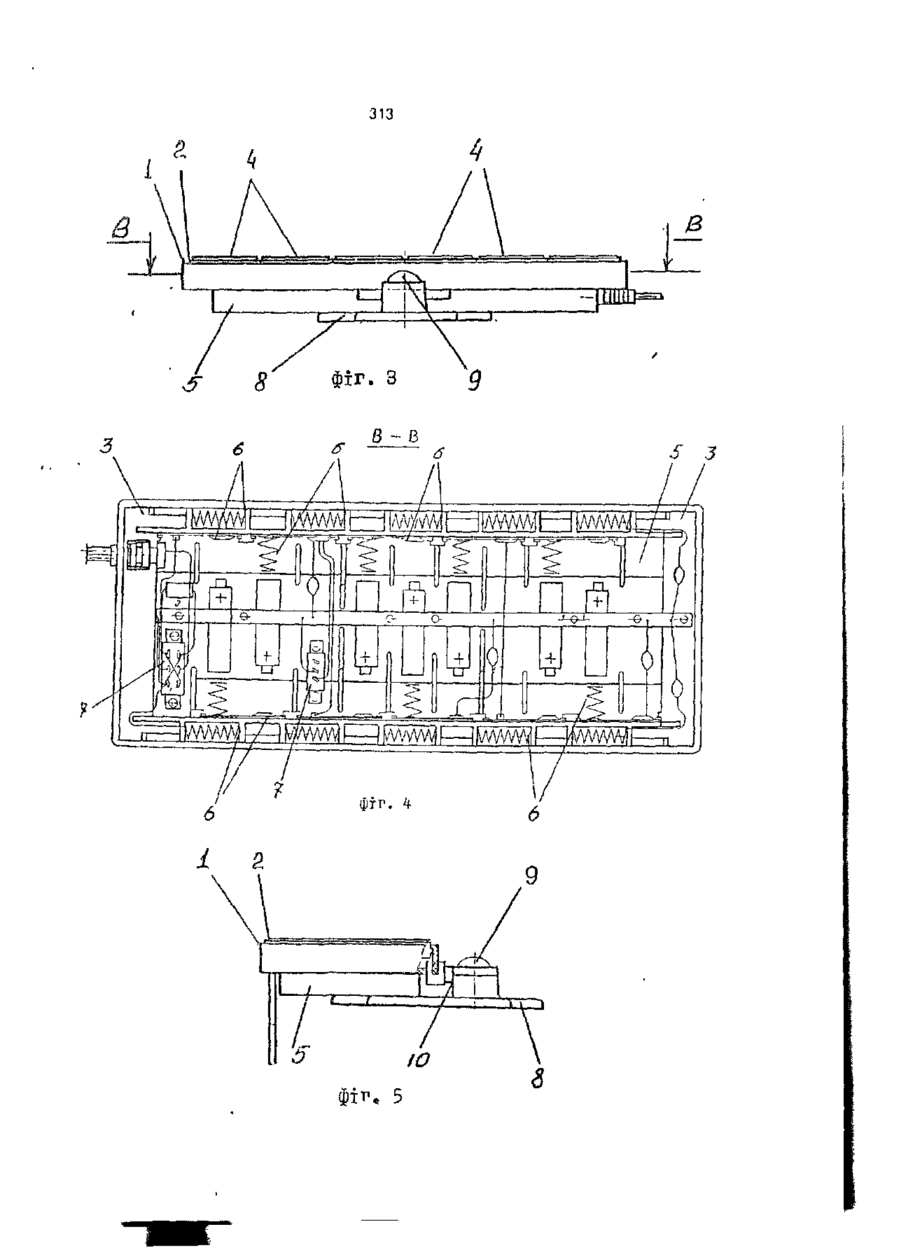

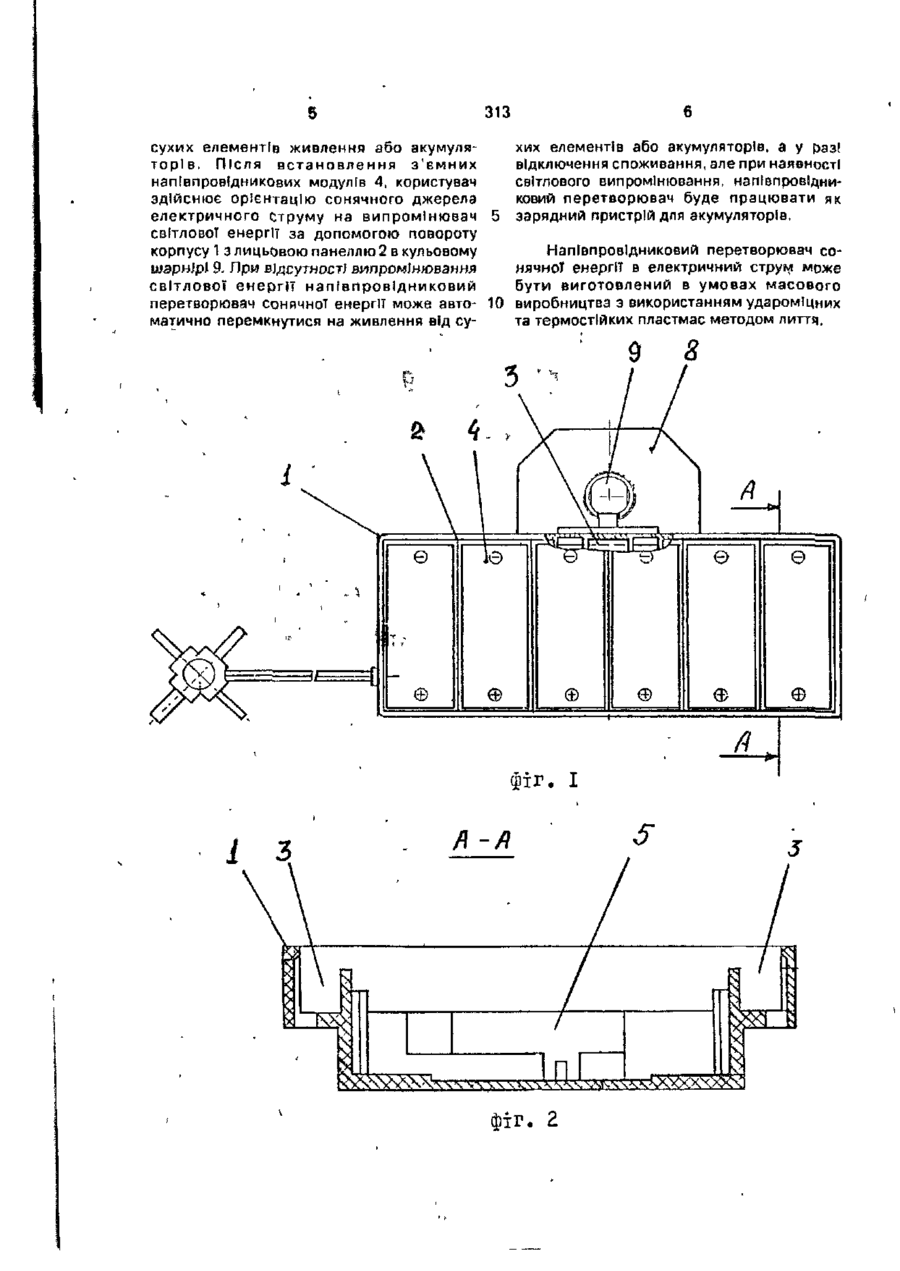

1 Напівпровідниковий перетворювач сонячної енергії в електричний струм, що містить лицьову панель у вигляді набору напівпровідникових елементів і клавіш керування, встановлених в корпусі, забезпеченому підпором для орієнтації на джерело світлової енергП, який в і д р і з н я є т ь с я тим, що лицьова панель виконана у формі набору з'ємник напівпровідникових модулів 2. Напівпровідниковий перетворювач сонячної енергії в електричний струм за п. 1, який в і д р і з н я є т ь с я тим, що корпус забезпечений додатковою нішею, в якій укріплені контактні майданчики для встановлення акумуляторів І/або сухих елементів живлення, а його довгі сторони пазом, в якому укріплені підпружинені контактні майданчики для встановлення напівпровідникових модулів. 3. Напівпровідниковий перетворювач сонячної енергії в електричний струм зап 1, який в і д р і з н я є т ь с я тим, що напівпровідникові модулі містять два або три, або чотири контакти. 4. Напівпровідниковий перетворювач сонячної енергії в електричний струм за п. 1. який в і д р і з н я є т ь с я тим що підпір для орієнтації" на джерело світлової енергії виконаний у вигляді підставки з кульовим шарніром, на якому встановлений корпус з лицьовою панеллю. 5 Напівпровідниковий перетворювач сонячної енергії в електричний струм за пп. 1 і 4. який в і д р і з н я є т ь с я тим, що корпус кульового шарніра забезпечений пазом. Корисна модель, що заявляється, відноситься до напівпровідникових перетворювачів сонячної енергії, зокрема до сонячних батарей І може знайти широке застосування в побуті як джерело живлення постійним електричним струмом напругою ЗВ, 6В або 9В, а також як пристрій для зарядки акумуляторів. Відома батарея сонячна [Авт. св. СРСР № 26771 від 22 04 88, Бюл № 1 /88], виконана у вигляді прямокутного футляра, внутрішні площини якого містять напівпровідникові елементи, які з одного боку сполучені між собою з допомогою осі обертання, а з протилежного боку забезпечені замковими елементами. До недоліків відомих сонячних батарей можна віднести те, що такі батареї, як правило, забезпечують тільки один номінал напруження, в той час як в побуті застосовується декілька номіналів. Нераціональність компонування І розташування напівпровідникових елементів знижує експлуатаційні характеристики і обмежує функціональні можливості батареї загалом, а таке рішення форми батареї обмежує її встановлення з орієнтацією на джерело сонячної енергії. 313 ляді підставки з кульовим шарніром, на якому встановлений корпус з лицьовою панеллю, а корпус кульового шарніра забезпечений пазом. На фіг 1 схематично зображений загальний вид напівпровідникового перетворювача сонячної енергії в електричний струм; на фіг 2 - перетин А-А на фіг. 1; на фіг. З - те ж, вид зпереду; на фіг. 4 - перетин В-В, вид спереду; на фіг. 5 вид збоку; на фіг. 6 - напівпровідниковий модуль. Напівпровідниковий перетворювач сонячної енергії в електричний струм, що заявляється, (див, фіг. 1, 2, 3. 4, 5) складається з корпусу 1 з лицьовою 2 панеллю, яка утворена встановленими в пазах З довгих сторін корпусу з'ємними напівпровідниковими модулями 4 для перетворення світлової енергії в електричну. При цьому в корпусі 1 виконана додаткова ніша 5 для встановлення акумуляторів або елементів живлення, І відповідні електричні з'єднання між схемними елементами, контактними майданчиками 6 1 кнопками керування 7. Корпус 1 встановлений на плоскій підставці 8, за допомогою кульового шарніра 9, корпус якого виконаний з прорізом 10 в його задній стінці. Контактні майданчики 6 укріплені в додатковій ніші 5 І пазах 3, довгих сторін корпусу. Контактні майданчики 6 можуть бути виконані підпружиненими. З'ємний напівпровідниковий модуль 4 може містити два або три, або чотири контакти. Кнопки керування 7 розташовані на задній стінці додаткової ніші 5. Розташування зони керування джерелом на задній стінці, а також нанесення на ній пояснюючих написів дозволило забезпечити очолююче положення з'ємних оставлену задачу вирішує 40 напівпровідникових модулів 4 на лицьовій провідниковий перетворювач сонячпанелі 2, і зробити її центром виробу, що нергії в електричний струм, що заявдозволило максимально використати ся, який містить лицьову панель у корисну площу. ді набору напівпровідникових елев і клавіші керування, встановлені в 45 Напівпровідниковий перетворювач со/сі, забезпеченому підпіром для нячної енергії в електричний струм працює тації на джерело світлової енергії . таким чином. няльною особливістю якого є те, що У залежності від необхідного номінала ва панель виконана у формі набору напруги, користувач встановлює з'ємні їх напівпровідникових модулів, а та- 50 напівпровідникові модулі 4 в пази 3 корпусу є, що корпус забезпечений додатко1, формуючи таким чином лицьову панель •Пшею, в якій укріплені контактні 2. При цьому з'ємні напівпровідникові нчики для встановлення акумулятомодулі 4 мають два або три, або чотири ібо сухих елементів живлення, а його контакти \ тому в залежності від того, в яке сторони пазом, в якому укріплені 55 положення буде поставлений з"ємний /жинені контактні майданчики для напівпровідниковий модуль 4, залежатиівлення напівпровідникових модулів, ме величина номінала напруги. Крім тять два, або три, або чотири контактого, перед встановленням з'ємних »и цьому підпір для орієнтації на напівпровідникових модулів 4, користувач по світлової енергії виконаний у вигможе встановити в додаткову нішу 5 набір Найбільш близьким технічним иенмям є сонячне джерело живлення йктричним струмом "Multi-volt output аг panel" (копія каталога додається, фіг. що містить лицьову панель з набором 5 тівпровідникових елементів І клавішами >ування, встановленими у корпусі, забезіеному відкидним підпіром для орІєнтацП джерело світлової енергії. Недоліком прототипу є .те, що 10 жціональні можливості даного джерела елення обмежені, оскільки Непровідникові елементи встановлені )стко І комутація їх для установки певноюмінала напруги здійснюється схемним 15 эхом, що приводить до зменшення • кості працюючих напівпровідникових иентіа І як наслідок цього до зниження •іення вихідного струму. Крім того, таке знання відкидного підпору не забєзпе- 20
