Перетворювач енергії

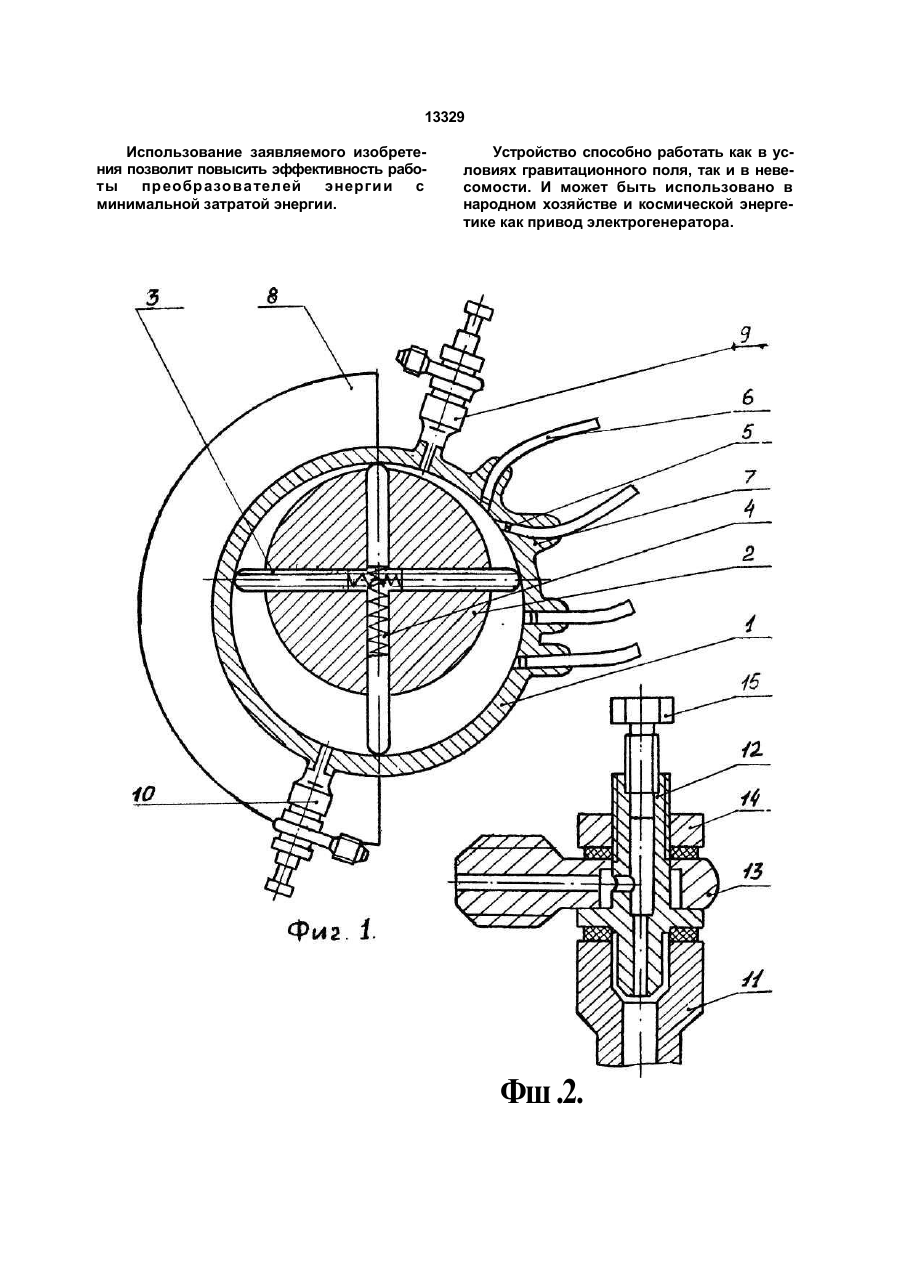

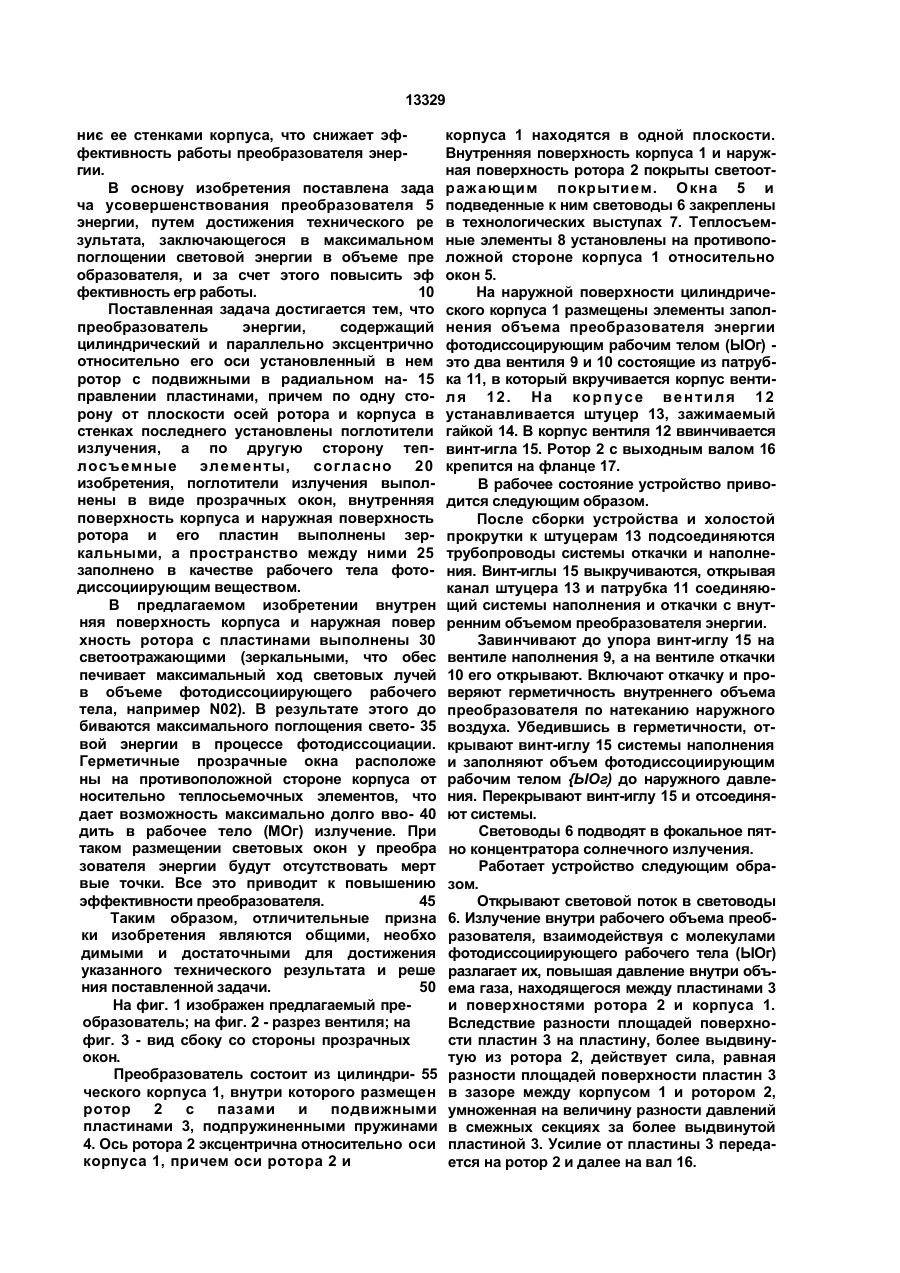

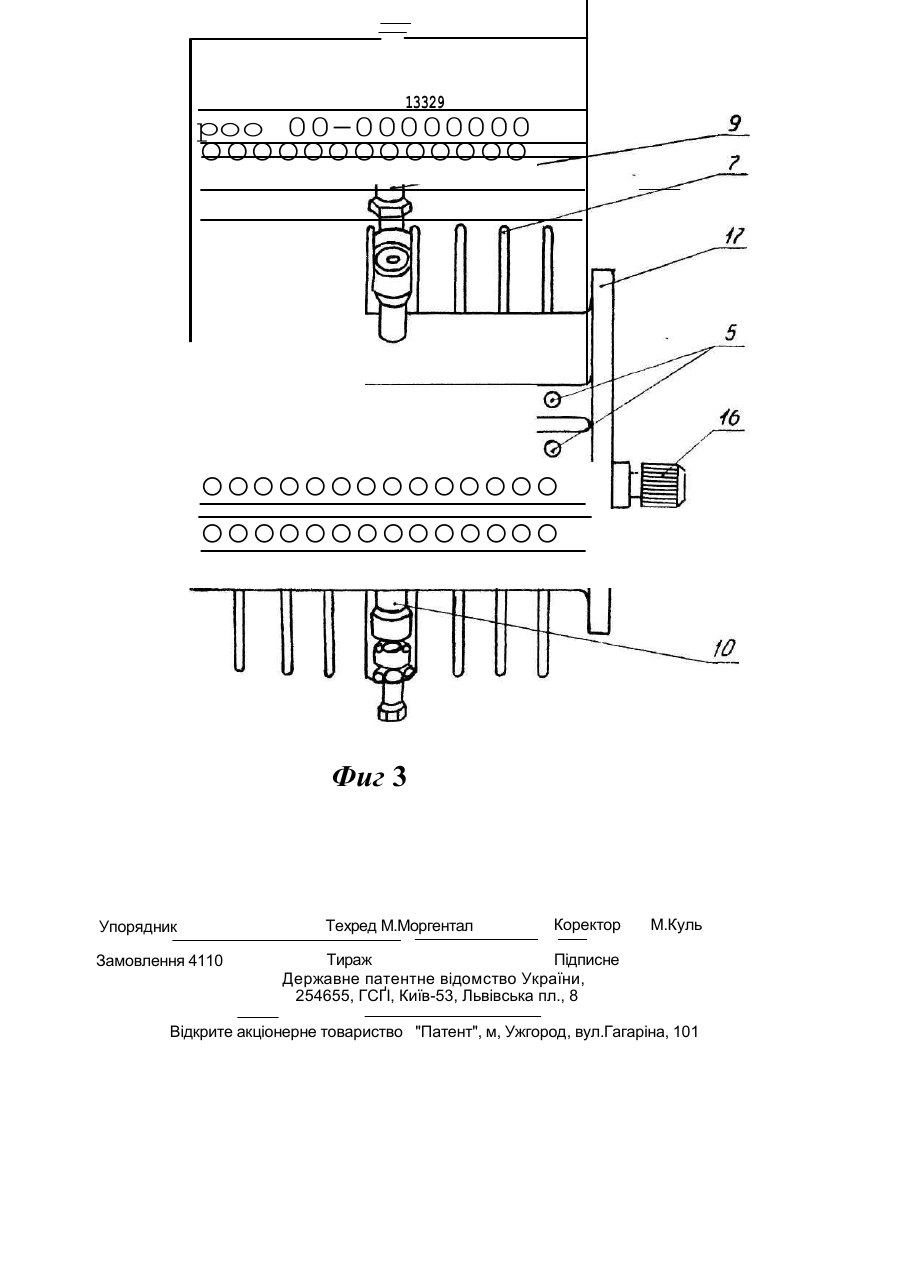

Преобразователь энергии, содержащий цилиндрический корпус и параллельно эксцентрично относительно его оси установленный в нем ротор с подвижными в радиальном направлении пластинами, причем по одну сторону от плоскости осей ротора и корпуса в стенках последнего установлены поглотители излучения, а по другую сторону - теплосъемные элементы, о т л и ч а ю щ и й с я тем, что поглотители излучения выполнены в виде прозрачных окон, внутренняя поверхность корпуса и наружная поверхность ротора и его пластины выполнены зеркальными, а пространство между ними заполнено в качестве рабочего тела фотодиссоциирующим веществом с > Изобретение относится к преобразовательной технике, в частности к преобразованию солнечной энергии в механическую энергию, и может быть использовано в народном хозяйстве и космической энергетике как привод электрогенератора. Известна машина, работающая от световой энергии, преобразуемая в результате фотохимических реакций, происходящих при поглощении рабочей средой фотонов, в механическую работу [1]. Она содержит неподвижный коленчатый вал, поворотный барабан с боковой стенкой, выполненной из прозрачного материала. Внутри барабан разделен на несколько герметичных камер, которые заполнены рабочим текущим телом, поглощающим световую энергию и изменяющим давление под действием обратимой фотохимической реакции На перегородках смонтированы цилиндры с поршнями, которые соединены с коленчатым валом. Недостатком данной машины является сложность создания герметичности камер, наличие кривошипно-шатунного механизма увеличивает потери энергии на трение и снижает эффективность работы машины Наиболее близким по технической сущности к предлагаемому является преобразователь энергии [2], содержащий цилиндрический корпус и параллельно эксцентрично относительно его оси установленный в нем, ротор с подвижными в радиальном направлении пластинами, причем по одну сторону от плоскости осей ротора и корпуса в стенках последнего установлены поглотители излучения, а другую сторону - теплосъемные элементы Недостатком известной аппаратуры является потеря энергии излучения поглоще ы со ю •о о 13329 ниє ее стенками корпуса, что снижает эффективность работы преобразователя энергии. В основу изобретения поставлена зада ча усовершенствования преобразователя 5 энергии, путем достижения технического ре зультата, заключающегося в максимальном поглощении световой энергии в объеме пре образователя, и за счет этого повысить эф фективность егр работы. 10 Поставленная задача достигается тем, что преобразователь энергии, содержащий цилиндрический и параллельно эксцентрично относительно его оси установленный в нем ротор с подвижными в радиальном на- 15 правлении пластинами, причем по одну сторону от плоскости осей ротора и корпуса в стенках последнего установлены поглотители излучения, а по другую сторону теплосъемные эл ементы, согласно 20 изобретения, поглотители излучения выполнены в виде прозрачных окон, внутренняя поверхность корпуса и наружная поверхность ротора и его пластин выполнены зеркальными, а пространство между ними 25 заполнено в качестве рабочего тела фотодиссоциирующим веществом. В предлагаемом изобретении внутрен няя поверхность корпуса и наружная повер хность ротора с пластинами выполнены 30 светоотражающими (зеркальными, что обес печивает максимальный ход световых лучей в объеме фотодиссоциирующего рабочего тела, например N02). В результате этого до биваются максимального поглощения свето- 35 вой энергии в процессе фотодиссоциации. Герметичные прозрачные окна расположе ны на противоположной стороне корпуса от носительно теплосьемочных элементов, что дает возможность максимально долго вво- 40 дить в рабочее тело (МОг) излучение. При таком размещении световых окон у преобра зователя энергии будут отсутствовать мерт вые точки. Все это приводит к повышению эффективности преобразователя. 45 Таким образом, отличительные призна ки изобретения являются общими, необхо димыми и достаточными для достижения указанного технического результата и реше ния поставленной задачи. 50 На фиг. 1 изображен предлагаемый преобразователь; на фиг. 2 - разрез вентиля; на фиг. 3 - вид сбоку со стороны прозрачных окон. Преобразователь состоит из цилиндри- 55 ческого корпуса 1, внутри которого размещен ротор 2 с пазами и подвижными пластинами 3, подпружиненными пружинами 4. Ось ротора 2 эксцентрична относительно оси корпуса 1, причем оси ротора 2 и корпуса 1 находятся в одной плоскости. Внутренняя поверхность корпуса 1 и наружная поверхность ротора 2 покрыты светоотр ажающим покрытием. О кна 5 и подведенные к ним световоды 6 закреплены в технологических выступах 7. Теплосъемные элементы 8 установлены на противоположной стороне корпуса 1 относительно окон 5. На наружной поверхности цилиндрического корпуса 1 размещены элементы заполнения объема преобразователя энергии фотодиссоцирующим рабочим телом (ЫОг) это два вентиля 9 и 10 состоящие из патрубка 11, в который вкручивается корпус вентил я 1 2. Н а ко р п у с е в е н ти ля 1 2 устанавливается штуцер 13, зажимаемый гайкой 14. В корпус вентиля 12 ввинчивается винт-игла 15. Ротор 2 с выходным валом 16 крепится на фланце 17. В рабочее состояние устройство приводится следующим образом. После сборки устройства и холостой прокрутки к штуцерам 13 подсоединяются трубопроводы системы откачки и наполнения. Винт-иглы 15 выкручиваются, открывая канал штуцера 13 и патрубка 11 соединяющий системы наполнения и откачки с внутренним объемом преобразователя энергии. Завинчивают до упора винт-иглу 15 на вентиле наполнения 9, а на вентиле откачки 10 его открывают. Включают откачку и проверяют герметичность внутреннего объема преобразователя по натеканию наружного воздуха. Убедившись в герметичности, открывают винт-иглу 15 системы наполнения и заполняют объем фотодиссоциирующим рабочим телом {ЫОг) до наружного давления. Перекрывают винт-иглу 15 и отсоединяют системы. Световоды 6 подводят в фокальное пятно концентратора солнечного излучения. Работает устройство следующим образом. Открывают световой поток в световоды 6. Излучение внутри рабочего объема преобразователя, взаимодействуя с молекулами фотодиссоциирующего рабочего тела (ЫОг) разлагает их, повышая давление внутри объема газа, находящегося между пластинами 3 и поверхностями ротора 2 и корпуса 1. Вследствие разности площадей поверхности пластин 3 на пластину, более выдвинутую из ротора 2, действует сила, равная разности площадей поверхности пластин 3 в зазоре между корпусом 1 и ротором 2, умноженная на величину разности давлений в смежных секциях за более выдвинутой пластиной 3. Усилие от пластины 3 передается на ротор 2 и далее на вал 16. 13329 Использование заявляемого изобретения позволит повысить эффективность работы пр еобр азователей энергии с минимальной затратой энергии. Устройство способно работать как в условиях гравитационного поля, так и в невесомости. И может быть использовано в народном хозяйстве и космической энергетике как привод электрогенератора. Фш .2. 13329 poo 00-00000000 ooooooooooooo oooooooooooooo oooooooooooooo Фиг 3 Упорядник Замовлення 4110 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСҐІ, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.Гагаріна, 101
