Засіб для утримання ран закритими

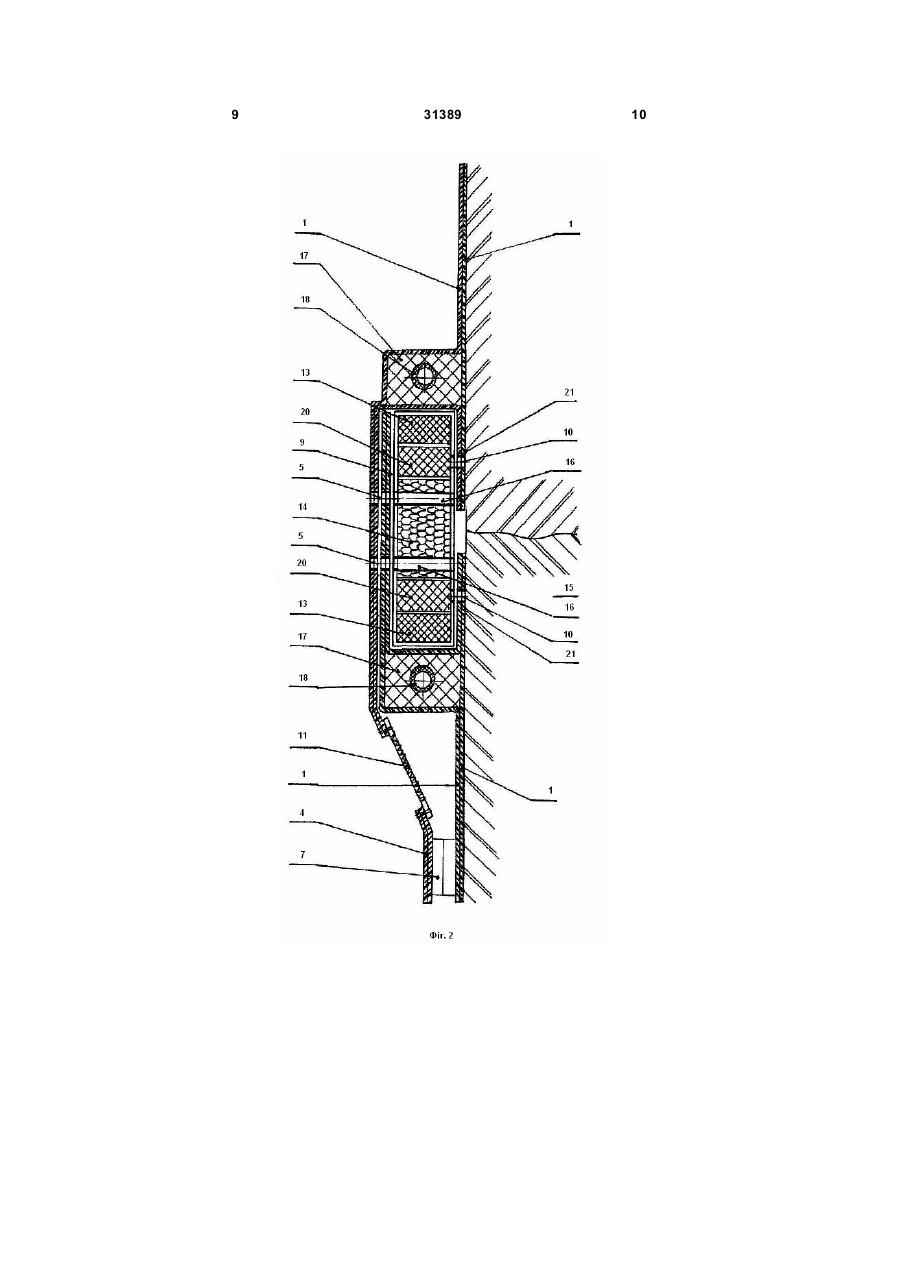

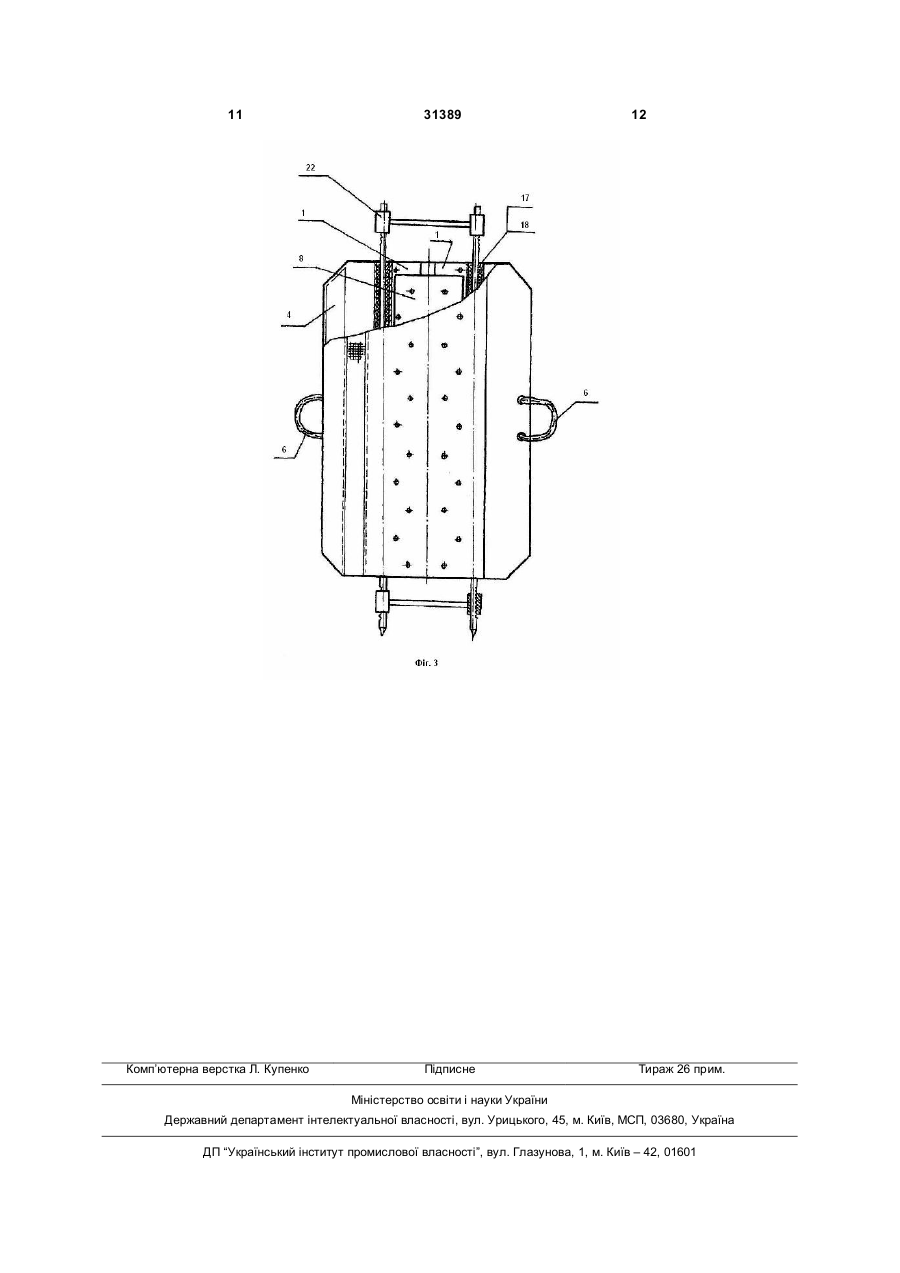

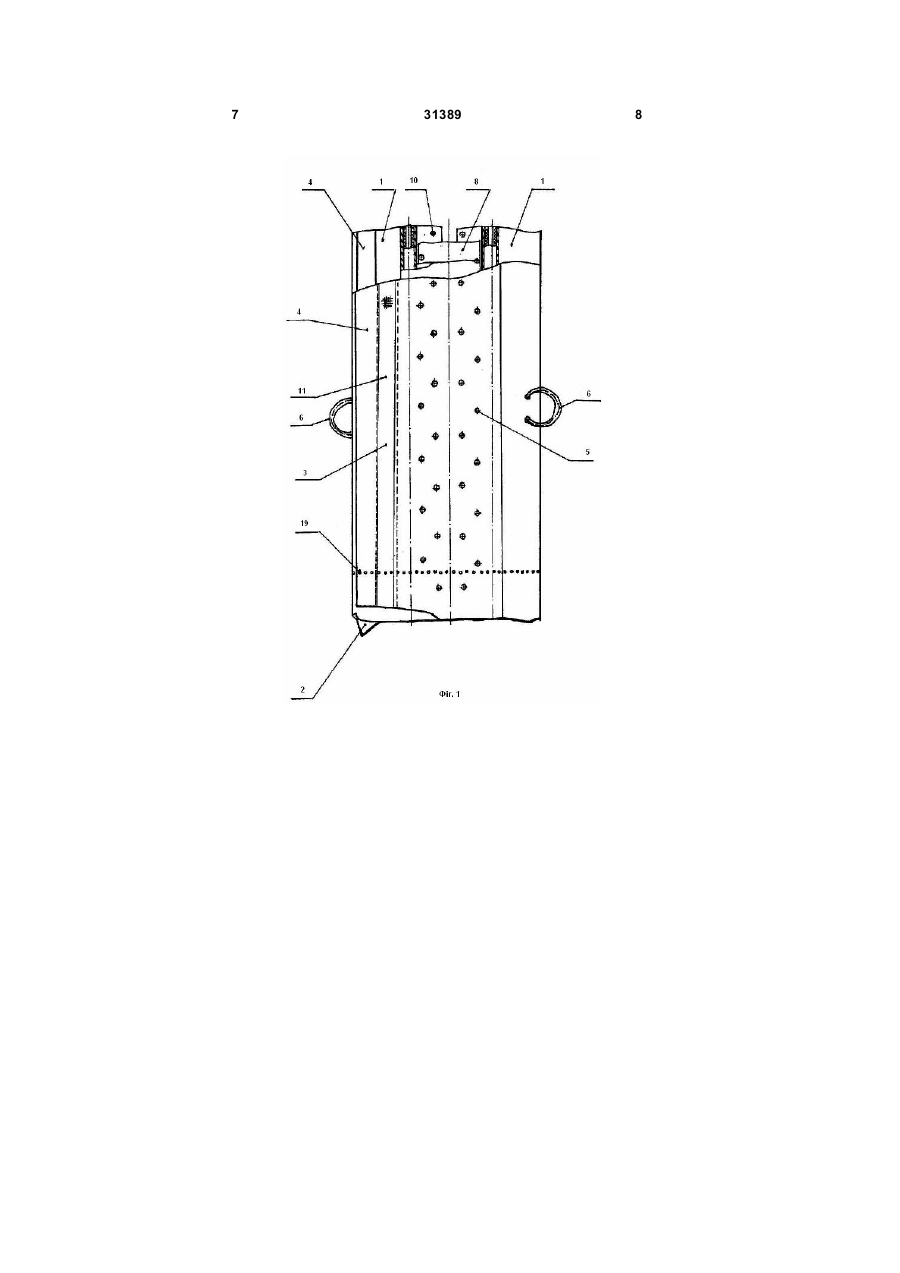

1. Засіб для утримання ран закритими, що містить пару еластичних смуг, одна сторона яких виконана клейкою та вкрита захисним елементом, застібку, що містить дві несучі смуги з дренажними отворами і утримуючими елементами на своїх кінцях, з'єднані з еластичними смугами з боку, протилежного клейкій стороні, і елемент для з'єднання, розташований між несучими смугами, який відрізняється тим, що додатково містить прокладку, при цьому еластичні і несучі смуги з'єднані між собою внапусток, для утворення між ними з внутрішнього боку зазору, в якому розташований край прокладки. 2. Засіб за п.1, який відрізняється тим, що містить дренажні або вентиляційні отвори в еластичних смугах. 3. Засіб за пп. 1, 2, який відрізняється тим, що одна або обидві несучі смуги містять пружний елемент, розташований вздовж кожної з них. 4. Засіб за пп. 1-3, який відрізняється тим, що містить додаткові смуги, з'єднані з несучими і еластичними смугами в зазорі, розташованими між останніми. 5. Засіб за пп. 1-4, який відрізняється тим, що елемент для з'єднання застібки виконаний U 2 UA 1 3 розташування несучих смуг і ланок застібки відносно поверхні рани, внаслідок чого затрудняється відвід секрету від рани, можливі вростання ланок застібки в поверхню шкіри людини, а також зіткнення з нею повзунка при його пересуванні, і, нарешті, потрапляння країв рани між зубцями в процесі закриття застібки. Відомий також засіб для утримання ран закритими [патент України №27024, МПК А 61 В 17/04, 2000p.], що містить пару еластичних смуг, одна сторона яких виконана клейкою та вкрита захисним елементом, застібку, що містить дві несучі смуги з дренажними отворами і утримуючими елементами на своїх кінцях, з'єднані з еластичними смугами з боку протилежному клейкій стороні, і елемент для з'єднання, розташований між несучими смугами. Крім того, застібка виконана у вигляді двох несучих смуг з розташованими на них рядами ланок і рухомого замка, ряди ланок виконані безперервними з складного поліефіру або поліаміду, несучі смуги розташовані в одній площині у вигляді плоских смуг, причому ряди ланок закріплені на сторонах несучих смуг, протилежних клейким смугам, а на несучих смугах на відстані від рядів ланок виконані дистанційні смуги у вигляді еластичних пінопластових клейких смуг з мікропористого пластиру. смуги виконані у вигляді еластичних Клейкі пінопластових клейких смуг з мікропористого пластиру з переходом у дистанційні смуги. Дана конструкція не передбачає повного поглинання виділених секрецій з рани, що негативно впливає на загоєння рани та якість шва. В основу корисної моделі покладена задача створити такий засіб для утримання ран закритими, в якому шляхом ведення нових елементів і зв'язків між ними, та нове взаємне розташування відомих елементів, забезпечилось б покращення відводу виділених секрецій, що у свою чергу підвищило б якість шва рани. Поставлена задача вирішується тим, що засіб для утримання ран закритими, що містить пару еластичних смуг, одна сторона яких виконана клейкою та вкрита захисним елементом, застібку, що містить дві несучі смуги з дренажними отворами і утримуючими елементами на своїх кінцях, з'єднані з еластичними смугами з боку протилежному клейкій стороні, і елемент для з'єднання, розташований між несучими смугами, згідно з корисною моделлю, додатково містить прокладку, при цьому еластичні і несучі смуги з'єднані між собою з нахлестом, для утворення між ними з внутрішнього боку зазору, в якому розташований край прокладки. Доцільно, щоб засіб містив дренажні або вентиляційні отвори в еластичних смугах. Доцільно, щоб одна або обидві несучі смуги містили пружний елемент, розташований вздовж кожної з них. Доцільно, щоб засіб містив додаткові смуги, з'єднані з несучими і еластичними смугами в зазорі, розташованими між останніми. Доцільно, щоб елемент для з'єднання застібки був виконаний текстильним типу Велкро, та закріплений на несучих або еластичних смугах. 31389 4 Доцільно, щоб елемент для з'єднання застібки був виконаний у вигляді гачків і петель, закріплених на несучих або еластичних смугах. Доцільно, щоб елемент для з'єднання застібки був виконаний у вигляді двох гнучких моно ланок з полімерного матеріалу, з рухомим замком, закріплених на несучих або еластичних смугах. Доцільно, щоб прокладка містила абсорбуючий шар, виконаний з целюлозних волокон або інших пористих матеріалів. Доцільно, щоб прокладка була армована по всій довжині жорсткими елементами. Доцільно, щоб прокладка мала нижню частину, виконану з гідрофобного матеріалу, з перфорованими отворами. Доцільно, щоб засіб додатково містив жорсткі елементи, розташовані по краях зазору, з наскрізними отворами. Доцільно, щоб засіб було виконано у вигляді стрічки та мав перфорацію, розташовану перпендикулярно її довжині через рівні проміжки. Доцільно, щоб прокладка містила розташований у центрі абсорбуючий шар, а зовнішні шари просочені лікарськими препаратами. щоб нижня частина прокладки Доцільно, розташована під частинами просоченими лікарськими препаратами, та містили отвори. З'єднання еластичних і несучих смуг між собою з нахлестом утворює між ними з внутрішньої сторони зазор, що дає можливість розташувати в засобі прокладку, яка вбирає виділені секреції рани, та в разі необхідності здійснювати заміну прокладки на нову, що покращить з'єднання країв рани, що у свою чергу підвищує якість швавиконання Крім того, рани. дренажних або вентиляційних отворів в еластичних смугах, забезпечує відвід секреції або вентиляцію епідермального шару, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання одної або обох несучих смуг з пружними елементами розташованими вздовж несучих смуг, забезпечує щільне прилягання і фіксацію прокладки до краю рани, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, введення додаткових смуг, з'єднаних з несучими і еластичними смугами в зазорі, розташованим між останніми, забезпечує цілісну порожнину для прокладки, а також надає твердість конструкції, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання елемента для з'єднання застібки текстильним типу Велкро, та закріплення його на несучих або еластичних смугах, призводить до забезпечення надійного закриття рани, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання елемента для з'єднання застібки у вигляді гачків і петель, закріплених на несучих або еластичних смугах, приводить до забезпечення надійного закриття рани, що 5 забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання елемента для з'єднання застібки у вигляді двох гнучких моно ланок з полімерного матеріалу, з рухомим замком, закріплених на несучих або еластичних смугах, приводить до забезпечення надійного закриття рани, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання прокладки з абсорбуючим шаром, виконаним з целюлозних волокон або інших пористих матеріалів, забезпечує поглинання виділених секрецій раною, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, армування по всій довжині жорсткими елементами прокладки, забезпечує запобігання деформації скручування країв рани при їхньому з'єднанні, а також незминаємість прокладки, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання нижньої частини прокладки з гідрофобного матеріалу, з перфорованими отворами, забезпечує відведення секреції вбік абсорбуючого шару прокладки, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виготовлення засобу з жорсткими елементами, розташованими по краях зазору, з наскрізними отворами, забезпечує додаткову твердість засобу, а також можливість введення хірургічного інструмента, для вирівнювання країв рани, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання засобу у вигляді стрічки та з перфорацією, розташованою перпендикулярно її довжині через рівні проміжки, дозволяє вибирати довжину засобу залежно від довжини рани, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання прокладки, що має у центрі абсорбуючий шар, а зовнішні шару просочені лікарськими препаратами, забезпечує краще загоєння рани, що забезпечує поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Крім того, виконання нижньої частини прокладки розташованої під частинами просоченими лікарськими препаратами та отвори, сприяє прискоренню загоєння рани, що забезпечує 31389 6 поліпшення з'єднання країв рани, а також відводу виділених секрецій, що у свою чергу підвищує якість шва рани. Корисна модель пояснюється кресленнями: Фіг.1 - загальний вид засобу; на Фіг.2 розріз А-А засобу Фіг.1; на Фіг.3 - закриття операційної рани за допомогою засобу. До складу конструкції входить пара еластичних смуг 1 (Фіг.1), одна сторона яких клейка, та покрита захисним елементом 2, до закріплення засобу на тілі людини або тварини, застібку 3, що містить дві несучі смуги 4 з дренажними отворами 5 і утримуючими елементами 6 на своїх кінцях, з'єднані з еластичними смугами 1 з боку протилежному клейкій стороні, і елемент для з'єднання 7, розташований між несучими смугами 4, прокладку 8, при цьому еластичні 1 і несучі 4 смуги з'єднані між собою з нахлестом, для утворення між ними з внутрішньої сторони зазору 9, у якому розташований край прокладки 8 ,еластичні смуги 1 містять дренажні (вентиляційні) отвори 10, несучі смуги 4 мають пружні елементи 11 розташовані вздовж них, додаткові смуги 12, з'єднані з несучими 4 і еластичними 1 смугами в порожнині, розташованої між останніми. Прокладка 8 армована по всій довжині жорсткими елементами 13 (Фіг.2), та містить абсорбуючий шар 14, виконаний із целюлозних волокон або інших пористих матеріалів, а також має нижню частину, виконану з гідрофобного матеріалу 15, з перфорованими отворами 16. Засіб для утримання ран закритими містить жорсткі елементи 17, розташовані по краях зазору 9, з наскрізними отворами 18, а також виконано у вигляді безперервної стрічки і має перфорацію 19 розташовану перпендикулярно її довжині, через рівні проміжки L. Прокладка 8 містить розташований у центрі абсорбуючий шар 14, а зовнішні шари 20 просочені лікарськими препаратами. Нижня частина прокладки 8 розташована під частинами просоченими лікарськими препаратами, містить отвори 21, які пропускають лікарські препарати вбік Засіб використовують наступним чином. рани. Засіб (Фіг.3) накладають на минаючу в поздовжньому напрямку рану з спочатку відкритою порожниною, накладають одну з еластичних смуг 1, попередньо знявши захисну смугу 2, а вздовж протилежного краю накладають другу еластичну смугу 1, з відкритими з'єднаними елементами 7. У наскрізні отвори 18 вводять хірургічний інструмент 22, а потім закривають з'єднані елементи 7, після чого виводять або не виводять хірургічний інструмент 22. Перед закриттям з'єднаних елементів 7 на рану накладають прокладку 8, у порожнину, встановлюючи її в зазори 9. 7 31389 8 9 31389 10 11 Комп’ютерна верстка Л. Купенко 31389 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
