Установка для підігріву в’язких нафтопродуктів
Номер патенту: 31481
Опубліковано: 15.12.2000
Автори: Пинило Володимир Степанович, Дармограй Богдан Миколайович, Бойко Олександр Валерійович, Сиротюк Володимир Григорович, Маркович Іван Миколайович
Текст

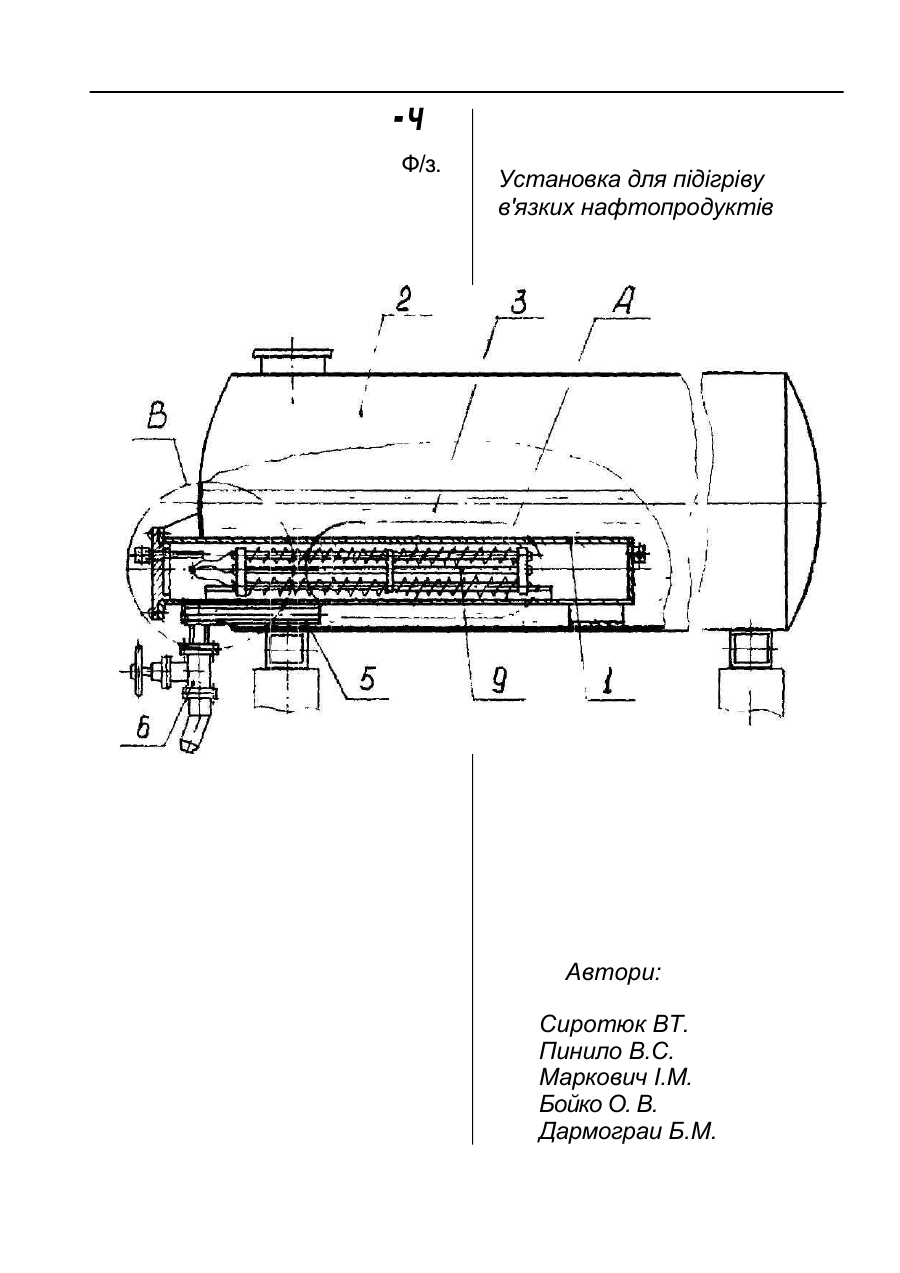

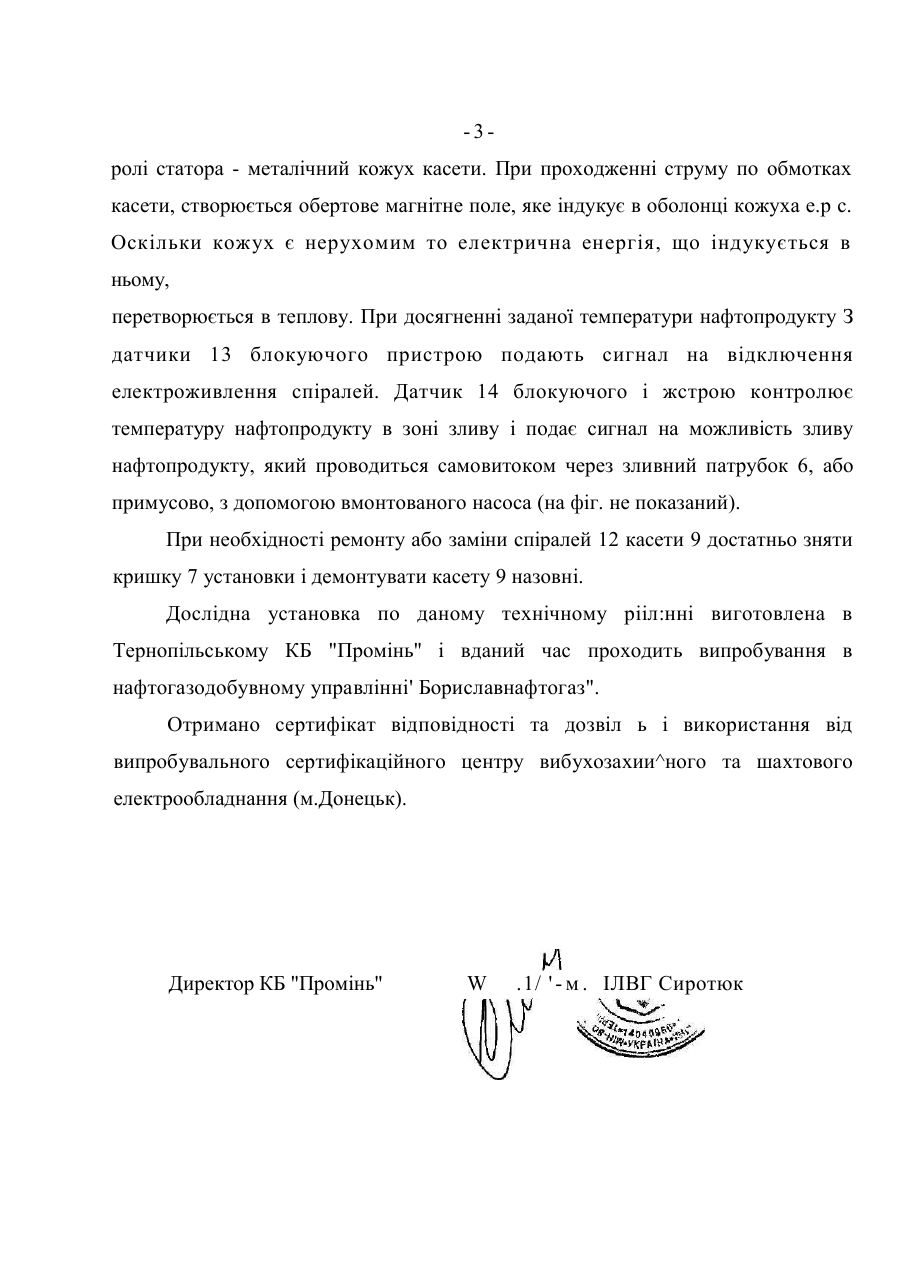

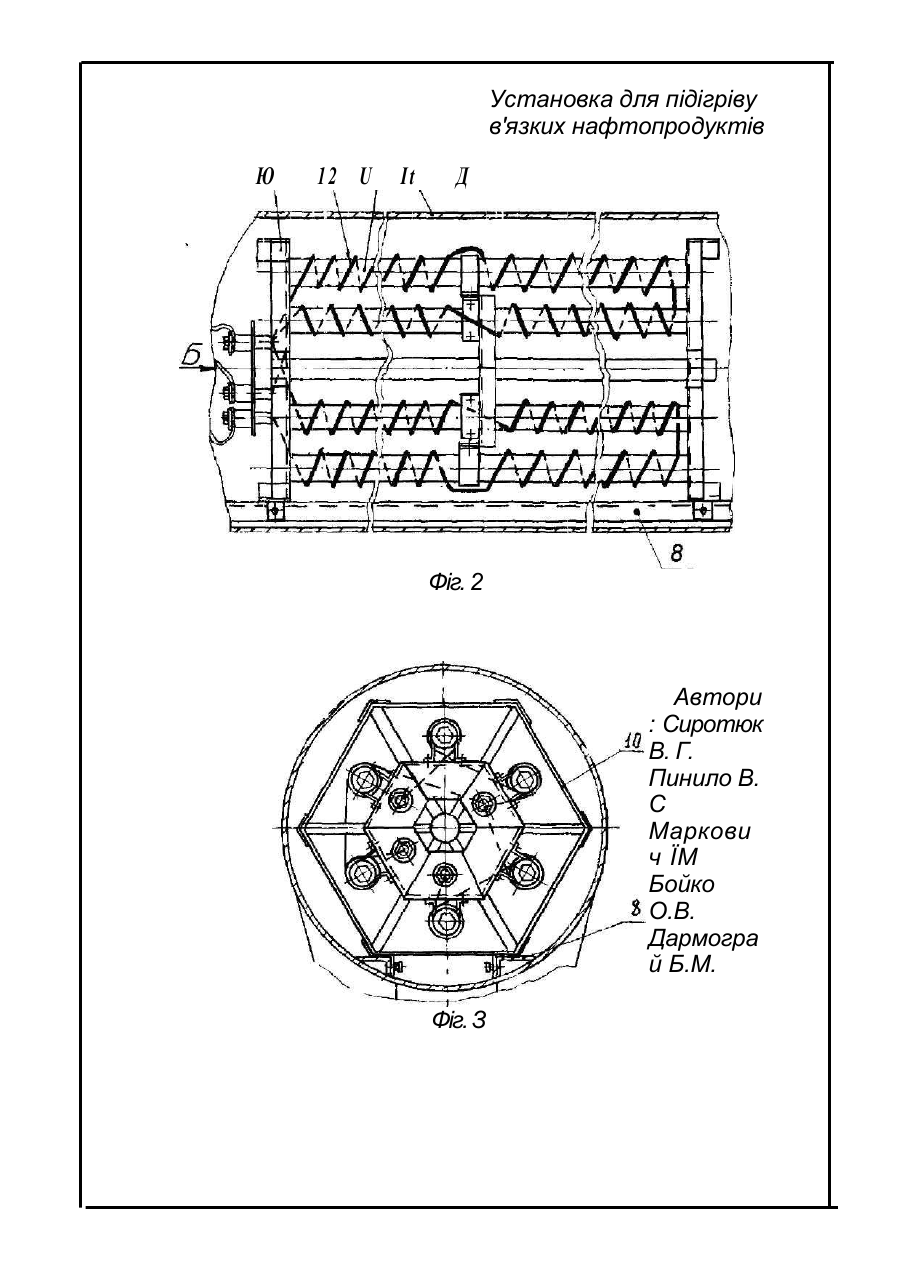

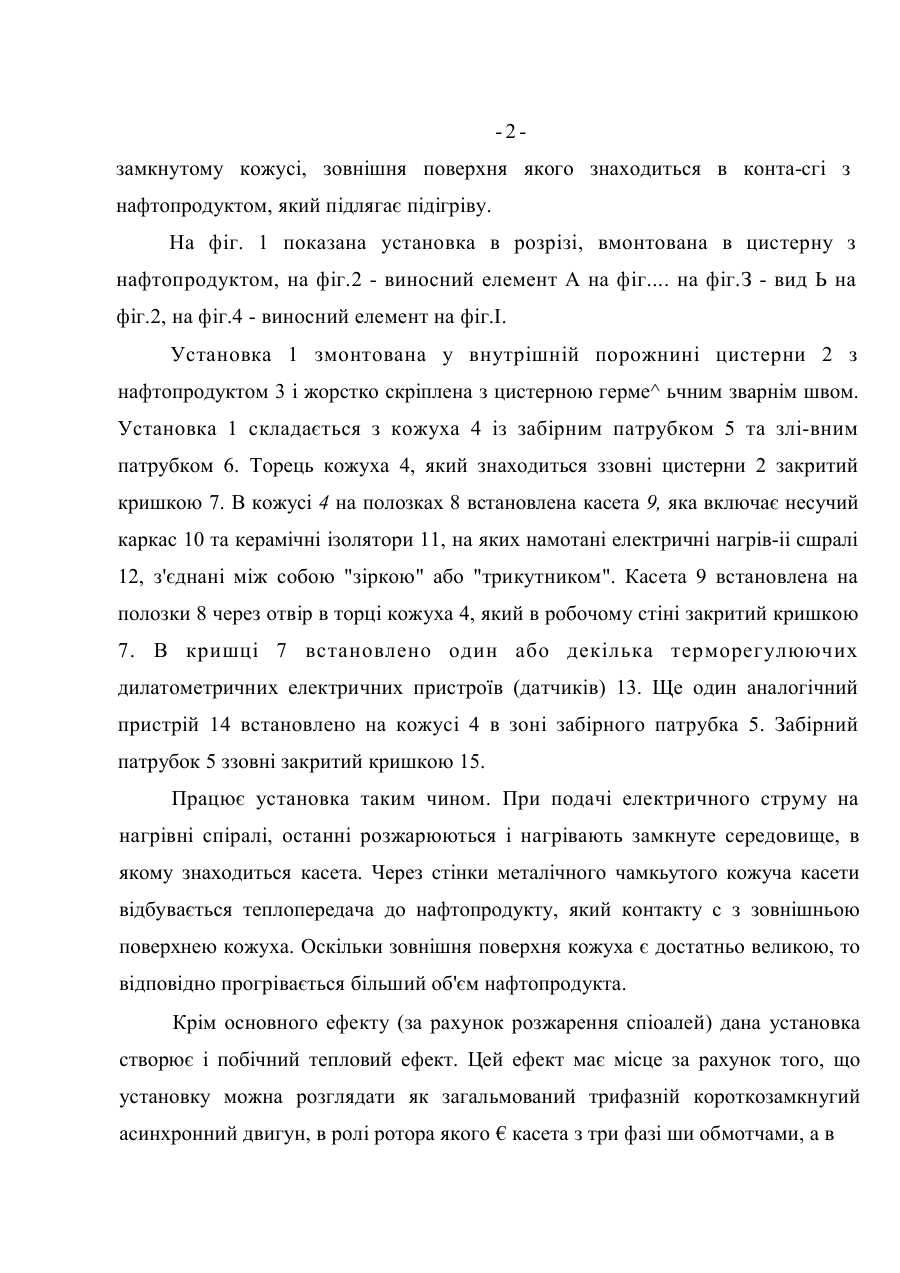

с ҐІПК Ъ67ф, 8f Установка для підігріву в'язких нафтопродуктів Винахід відноситься до присгооїв електропідігріву резервуарів, а конкретно до нагріву в'язких нафто іродуктів. Найбільш близьким до винаходу є погружьий резервуарний нагр вач типу БЕР (блок блок елетронагрівачів речгрвгарний) виконаний на базі елементів 'ГЕН (трубчастих електронагрівачів). Наїрівач такого типу складаєтеся з блок/ ЇЕН. блокуючого пристрою, корпусу, вивідної труби і УЛЄМНОЇ коробки, причому блок ТЕН зібраний в єдиний вузол за допомогою диска Блокуючий пристрій нагрк,ача служить дія запобіганря оголення ТКН та перегріву продуктуа шо підлягає нагріву (див. книгу Фоле рев З.И. Электроподогре» трубопроводов, резервуар в и технологического о5ору зованяя в нефчяной про^ышленности.-Л: Недра, Іс*84. с.42-46). До недоліків ВІДОАЮГО нагрів ача можна відл^сги те, що він має незшлн^ площу контакту поверхонь ТЕН з продуктом, який нагрівається і, як наслідок, недостатню нагрівну ефективність. Крім того, при необхідності заміни якогонебудь елементу ТЕН, що вийшов з ладу, необхідно повністю злити рід и ty з резервуара. В основу винаходу поставлено задачу вдосконалити конструкцію нагрі вача шляхом використаная ъсвого технічного рішення і забезпечити при цьому виоку його нагрівну ефективність (тепловіплачу) та покращити ремонтоздатнісь. Задача вирішена ча рахунок тогэ, що наї рівний блок виконано у виді просторової касети, на керамічних Їзол агорах якої виконано обмотки нагрітих спіралей, з'єднаних
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for preheating the viscous petroleum products
Автори англійськоюSyrotiuk Volodymyr Hryhorovych, Pynylo Volodymyr Stepanovych, Markovych Ivan Mykolaiovych, Boiko Oleksandr Valeriiovych, Darmohrai Bohdan Mykolaiovych
Назва патенту російськоюУстановка для подогрева вязких нефтепродуктов
Автори російськоюСиротюк Владимир Григорьевич, Пинило Владимир Степанович, Маркович Иван Николаевич, Бойко Александр Валерьевич, Дармограй Богдан Николаевич
МПК / Мітки
МПК: H05B 1/00, B61D 27/00, B67D 5/00, B60S 5/00
Мітки: нафтопродуктів, установка, підігріву, в'язких
