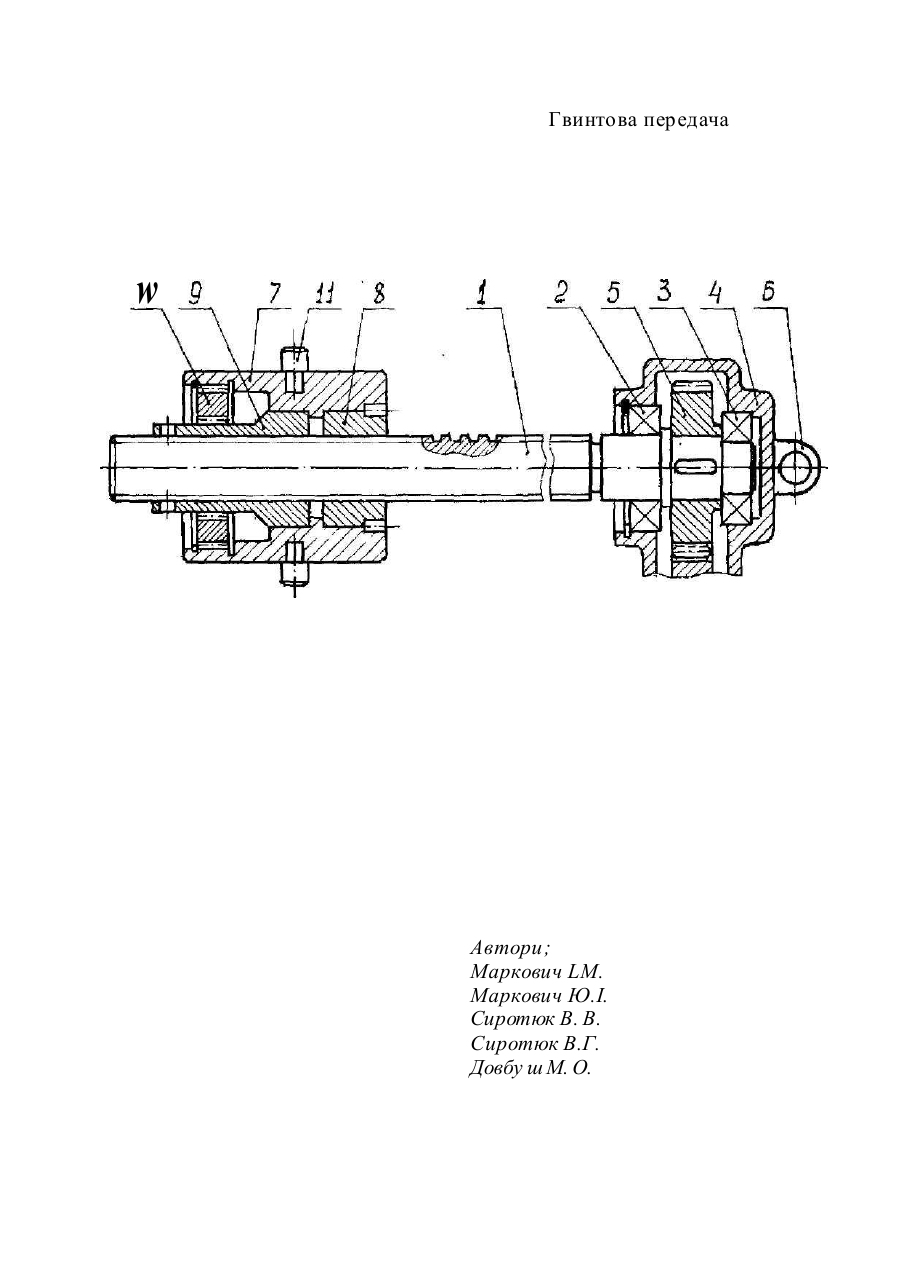

F 16 Н 25/20, 57/12 Гвинтова передача Винахід відноситься до галузі машинобудування, а конкретно до гвинтових передач з компенсацією люфта в різьбовій парі. Відома гвинтова передача, яка включає ходовий гвинт, здвоєну збірну ходову гайку, одна з яких має на зовнішній поверхні зубчастий вінець, гайки встановлені в спільному корпусі, одна - жорстко, а друга з можливістю обертання в цьому корпусі та створення натягу в гвинтовій парі і оснащена двовінцевою зубчастою муфтою, числа зубів вінців якої не рівні між собою і не мають спільних множників (див. Рішення Держпатенту України про видачу патенту на винахід "Гвинтова передача" від 26.09.97р. МІЖ 6 F16H 25/20, реєстраційний номер заявки 96051772). Передача по даному технічному рішенні має реальне застосування в ряді виробів Тернопільського КБ "Промінь". Як певний недолік такої передачі слід відзначити наступне. В процесі роботи гвинт передачі залишається нерухомим, тобто не має обертового руху. Обертовий рух має гайка передачі, яка отримує цей рух від електромеханічного привідного механізму, який має значну масу. Фактично, цей механізм разом з гайкою переміщається по нерухомому гвинту, і при максимальному вильоті гвинта, на нього діє значна поперечна сила, яка викликає згинні напруження і не виключає заклинювання гвинта у витках збірної гайки. В основу винаходу поставлено задачу вдосконалити відому передачу шляхом роздільного встановлення привідного механізму і ходової гайки і забезпечити при цьому зменшення поперечного згинного зусилля на гвинт від привідного механізму та виключити ймовірність заклинювання передачі. Задача вирішена за рахунок того, що ходовий гвинт одним із своїх кінців встановлений з можливістю обертання на підшипниках в жорсткому корпусі, який має провушину для кріплення до стійки, привідне зубчасте колесо жорстко закріплене на цьому ж кінці гвинта, а збірна ходова гайка встановлена на іншому кінці гвинта, при цьому на корпусі збірної гайки встановлені елементи її кріплення (наприклад цапфи) до механізму, що здійснює поступальний рух. На наведеній фіг. зображена гвинтова передача в розрізі. Передача складається з ходового гвинта 1, який одним із своїх кінців на підшипниках 2 і З встановлений в жорсткому корпусі 4 привідного механізму (на фіг. не показаний). На цьому ж кінці гвинта жорстко встановлене привідне зубчасте колесо 5. Корпус 4 має провушину 6 для кріплення до стійки машини, агрегату чи механізму. Збірна ходова гайка 7, встановлена на іншому кінці гвинта і включає дві гайки 8 і 9, встановлені в спільному корпусі. При цьому гайка 8 встановлена в корпусі жорстко, а гайка 9 - з можливістю обертання в корпусі і створення натягу в гвинтовій парі. Гайка 9 зафіксована в корпусі двовінцевою зубчастою муфтою 10. До корпусу гайки 7 жорстко приєднані елементи 11 (наприклад цапфи) для кріплення її механізму , що здійснює поступальний рух. Працює передача наступним чином. Зубчасте колесо 5 отримує обертовий рух від привідного механізму (на фіг. не показаний) і передає цей рух ходовому гвинту 1. Ходова гайка 7, зафіксована від провертання з допомогою елементів 11, переміщається по гвинту 1 в осьовому напрямі і передає це переміщення виконавчому механізму, що з нею зв'язаний. Гвинтова передача, в даному технічному виконанні, використана при розробці нового виробу в Тернопільському конструкторському бюро "Промінь". Дире Гвинтова передача w Автори; Маркович LM. Маркович Ю.І. Сиротюк В. В. Сиротюк В.Г. Довбу ш М. О.

Дивитися

Додаткова інформація

Назва патенту англійською

Screw transmissions

Автори англійською

Markovych Ivan Mykolaiovych, Markovych Yurii Ivanovych, Syrotiuk Volodymyr Hryhorovych, Syrotiuk Volodymyr Hryhorovych, Dovbush Myroslav Oleksiiovych

Назва патенту російською

Винтовая передача

Автори російською

Маркович Иван Николаевич, Маркович Юрий Иванович, Сиротюк Виктор Владимирович, Сиротюк Владимир Григорьевич, Довбуш Мирослав Алексеевич

МПК / Мітки

МПК: F16H 25/20, F16H 57/00

Мітки: передача, гвинтова
