Прилад зниження рівня звуку пострілу стрілецької зброї

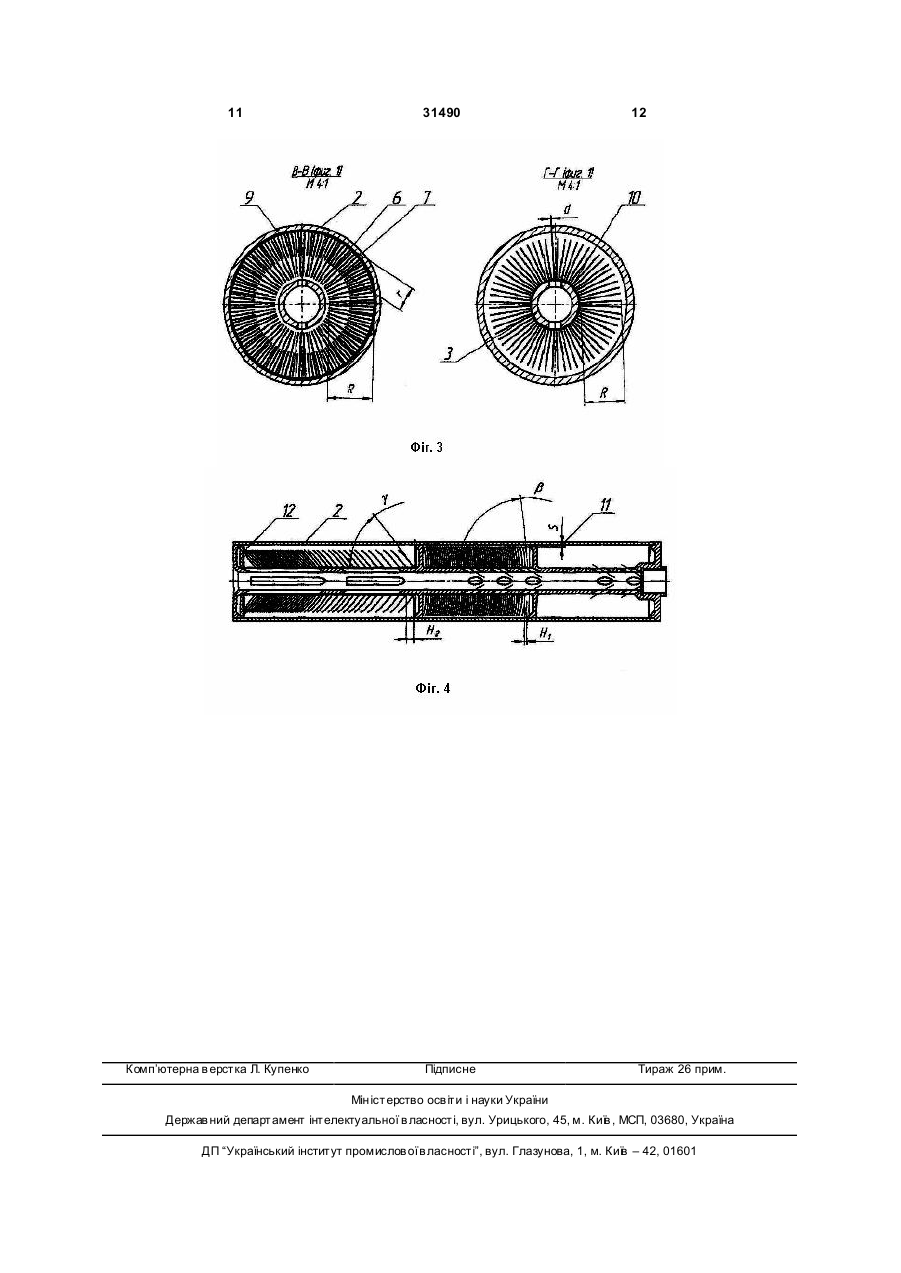

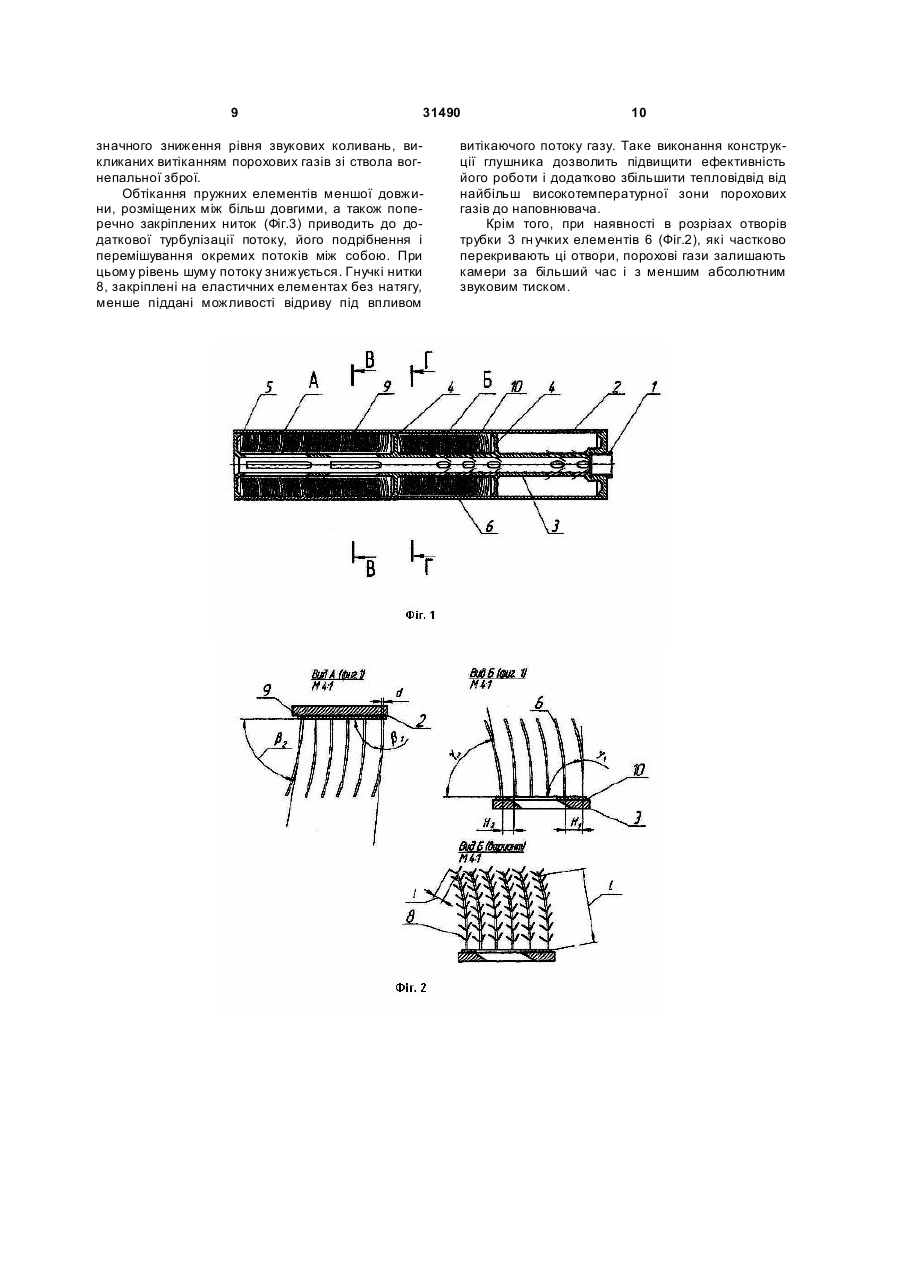

1. Пристрій зниження рівня звуку пострілу стрілецької зброї, який містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус-гільзу, розташовану усередині гільзи співвісно осі ствола зброї перфоровану трубку, а також розташовані між порожнистим корпусом і перфорованою трубкою поперечні кільцяперегородки, наповнювач і торцевий кінцевий фланець, який відрізняється тим, що наповнювач у просторі між другою і наступними по ходу кулі перегородками виконаний у вигляді набору радіально розташованих пружних тонких стержневих елементів, поздовжні осі яких мають із твірною зовнішньої поверхні трубки кут від 30 до 90 град. 2. Пристрій за п. 1, який відрізняється тим, що кут нахилу поздовжніх осей пружних елементів змінюється відносно твірної трубки. 3. Пристрій за пп. 1, 2, який відрізняється тим, що кут зменшується в напрямку виходу із глушника. U 2 (11) 1 3 31490 чуються циліндричні пробки, що мають осьові отвори для проходу кулі. У корпусі глушника розміщені, принаймні, три абсорбуючі елементи, розділені твердими відбиваючими перегородками трикутної форми. Як абсорбуючі елементи використаються матеріали зі скручених (сплетених) дротових металевих або неметалічних складових, які забезпечать розширення і абсорбування порохових газів, а також теплопоглинання. Використання такого наповнювача забезпечує створення безлічі звивистих лабіринтів усередині щільно впакованого об'єму дроту, який, у свою чергу, збільшує об'єм для розширення порохових газів, а також загальну площу зовнішньої поверхні дроту, здатної прийняти тепло від порохових газів. Але враховуючи великий гідравлічній опір спресованих, скручених (сплетених) металевих або неметалічних елементів наповнювача, його шари будуть відігравати різну роль при взаємодії їх з пороховими газами. При використанні наповнювача з рівномірними комірками (наприклад, із сітки або стружки) турбулізація потоку буде здійснюватися його передніми шарами. При вході порохови х газів у наповнювач у зв'язку із втратою тиску газу на перших шарах, наступні шари будуть мати другорядну роль у робочому процесі глушника. Крім того, наповнювач буде постійно засмічуватися продуктами згоряння порохових газів. Найбільш близьким по своїй технічній сутності і ефекту до заявленого (прототипом) є глушник зниження рівня звуку пострілу стрілецької зброї по [Європейському патенту №0107273 від 18.07.1983 року], який складається із зовнішнього корпуса і внутрішньої трубки, установленої співвісно йому. Зовнішня поверхня внутрішньої трубки і внутрішня поверхня корпуса утворять кільцевий розширювальний об'єм. Внутрішня трубка перфорована рядом отворів, мінімальний діаметр яких становить, принаймні, близько 50% діаметра поздовжнього внутрішнього отвору трубки. Мінімальна товщина стінки внутрішньої трубки, принаймні, у тому місці, де виконаний отвір, становить близько 50% розміру вн утрішнього діаметра трубки. Простір між зовнішнім корпусом і внутрішньою трубкою розділено на ряд радіальних розширювальних камер. Вільний простір між зовнішньою оболонкою (корпусом) і внутрішнім каналом заповнено наповнювачем із пресованої металевої сітки або стружки. Загальними ознаками у відомому і заявленому технічному рішенні є: вузол стикування зі стволом зброї, пов'язаний з ним одним торцем порожнистий корпус-гільза, розташована усередині гільзи співвісно осі ствола зброї перфорована трубка, а також розташовані між порожнистим корпусом і перфорованою трубкою поперечні кільцяперегородки, наповнювач і торцевий кінцевий фланець. Недоліком прототипу є недостатньо ефективне використання об'єму і матеріалу наповнювача, постійне засмічення комірок наповнювача незгорілими частками пороху від порохових газів. В основу конструкції корисної моделі поставлене завдання вдосконалення пристрою зниження рівня звуку пострілу стрілецької зброї, який містить 4 вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус-гільзу, розташовану усередині гільзи співвісно осі ствола зброї перфоровану трубку, а також розташовані між порожнистим корпусом і перфорованою трубкою поперечні кільця-перегородки, наповнювач і торцевий кінцевий фланець, шляхом виконання наповнювача у просторі між другою і наступними по ходу кулі перегородками у вигляді набору радіально розташованих пружних, тонких стержневих елементів, поздовжні осі яких мають із твірною зовнішньої поверхні трубки кут від 30 до 90 град. Поставлене завдання вирішується тим, що в пристрої зниження рівня звуку пострілу стрілецької зброї, який містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус-гільзу, розташовану усередині гільзи співвісно осі ствола зброї перфоровану тр убку, а також розташовані між порожнистим корпусом і перфорованою трубкою поперечні кільця-перегородки, наповнювач і торцевий кінцевий фланець, наповнювач у просторі між другою і наступними по ходу кулі перегородками виконаний у вигляді набору радіально розташованих пружних, тонких стержневих елементів, поздовжні осі яких мають із твірною зовнішньої поверхні трубки кут від 30 до 90 град. Крім того, кут нахилу поздовжніх осей пружних елементів змінюється відносно твірної трубки, наприклад, зменшується в напрямку виходу із глушника. Крім того, пружні елементи мають різну довжину і різний діаметр. Крім того, пружні елементи меншої довжини розташовані між більш довгими елементами. Крім того, пружні елементи споряджені закріпленими на них гн учкими елементами. Крім того, пружні елементи одним кінцем закріплені в обоймі, яка контактує з порожнім (зовнішнім) корпусом-гільзою. Крім того, пружні елементи одним кінцем закріплені в обоймі, яка контактує з перфорованою трубкою. Крім того, пружні елементи розташовані в обоймі із кроком, який змінюється в напрямку до торцевого фланця, наприклад збільшується. Крім того, пружні елементи виконані металевими. Крім того, пружні елементи виконані керамічними або скляними. Крім того, між пружними елементами і циліндричною поверхнею, яка їх охоплює, утворено зазор. Крім того, між пружними елементами і кільцемперегородкою або торцевим фланцем розташована прокладка - демпфер. Такі істотні відмітні ознаки в пристрої зниження рівня звуку пострілу стрілецької зброї як «наповнювач у просторі між другою і наступними по ходу кулі перегородками, виконаний у вигляді набору радіально розташованих пружних, тонких стержневих елементів, поздовжні осі яких мають із твірною зовнішньої поверхні трубки кут від 30 до 90 град» є достатніми у всіх випадках, на які поширюється обсяг правового захисту. Інші відмітні ознаки 5 31490 характеризують пристрій в окремих випадках його виконання. Наявність у пристрої зниження рівня звуку пострілу стрілецької зброї ознаки - «наповнювач у просторі між другою і наступними по ходу кулі перегородками виконаний у вигляді набору радіально розташованих пружних, тонких стержневих елементів, поздовжні осі яких мають із твірною зовнішньої поверхні трубки кут від 30 до 90 град» дозволить ефективно знижувати швидкість потоку газів, його температуру і очищати наповнювач від забруднень. Потік газу, проходячи через запропонований наповнювач (який може бути виконаний у вигляді щітки, щетини або ворсу, див., наприклад, БСЭ т. 29), знижує свою швидкість, а відтак і інтенсивність впливу на звукоізолюючі елементи глушника. Крім того, частина енергії газового потоку витрачається при коливальному русі пружних елементів на подолання тертя їх між собою і обтікання їхньої зовнішньої поверхні. Зазначені процеси приводять до більш ефективного використання об'єму і матеріалу наповнювача. Теплова енергія порохових газів передається холодному матеріалу наповнювача. Взаємне тертя пружних елементів наповнювача сприяє видаленню нагару і засмічень. Все це сприяє підвищенню ефективності зниження рівня звуку і спрощує обслуго вування глушника. Наявність у пристрої ознаки - «кут нахилу поздовжніх осей пружних елементів змінюється відносно твірної трубки» - дозволить створити умови для рівноефективного обтікання елементів наповнювача залежно від швидкісних і силових параметрів газу в розрізі. Це дозволить ефективніше використати об'єм і матеріал наповнювача в глушнику. Наявність в пристрої ознаки - «кут зменшується в напрямку до виходу із глушника» - дозволить створити умови для рівноефективного обтікання елементів наповнювача при зменшенні швидкості і тиску в розрізах глушника в напрямку до вихідного фланця. Це дозволить зменшити кількість матеріалу наповнювача в глушнику і ефективніше використати його об'єм. Наявність у пристрої ознаки - «пружні елементи мають різну довжину і різний діаметр» - дозволить рівномірно заповнити об'єм глушника наповнювачем у його радіальному напрямку і по довжині. Зазначене дозволить створити більш щільне компонування шумопоглинаючої структури наповнювача по радіусу і довжині глушника, збільшити гідравлічний опір наповнювача і ефективніше використати його об'єм. У сукупності з ефектом глушіння першою камерою (розташованої за зрізом зброї) передбачається істотно зменшити максимальний рівень звуку за глушником. Наявність у пристрої ознаки - «пружні елементи меншої довжини, розташовані між більш довгими елементами» дозволить рівномірно заповнити об'єм глушника наповнювачем у радіальному напрямку і по довжині, збільшити тепловідвід від порохових газів до наповнювача, зберігаючи при цьому основні характеристики шумоглушіння. Наявність у пристрої ознаки - «пружні елементи споряджені закріпленими на них гнучкими еле 6 ментами» - дозволить організувати взаємодію потоку газу в глушнику із пружними елементами і із закріпленими на них гнучкими, наприклад, нитками, змушуючи їх інтенсивно коливатися, що приводить до турбулізації потоку, його подрібненню і перемішуванню окремих потоків між собою. При цьому рівень шуму потоку знижується. Гнучкі нитки, закріплені на еластичних елементах без натягу, менше піддаються можливості відриву під впливом стікаючого потоку газу. Таке виконання конструкції глушника дозволить підвищити ефективність його роботи і додатково збільшити тепловідвід від найбільш високотемпературної зони порохових газів до наповнювача. Наявність у пристрої ознаки - «пружні елементи одним кінцем закріплені в обоймі, яка контактує з порожнистим (зовнішнім) корпусом-гільзою» дозволить закріплювати елементи наповнювача на поверхні гільзи (вільними кінцями до порожнистої трубки). Це передбачається застосувати для підвищення ефективності шумоглушіння при використанні конкретних боєприпасів у певному діапазоні звукових часто т. Наявність у пристрої ознаки - «пружні елементи одним кінцем закріплені в обоймі, яка контактує з перфорованою трубкою» - дозволить закріпити елементи наповнювача на поверхні порожнистої трубки (вільними кінцями до гільзи). Таке розташування наповнювача ефективніше покаже себе на початкових ділянках глушника. Наявність у пристрої ознаки - «пружні елементи розташовані в обоймі із кроком, який змінюється в напрямку до торцевого фланця» - дозволить створити умови для рівноефективного обтікання елементів наповнювача залежно від швидкісних і силових параметрів газу, що змінюються по довжині камери глушіння. Це дозволить із максимальною ефективністю використати об'єм і матеріал наповнювача в глушнику. Наявність в пристрої ознаки - «крок збільшується» - дозволить створити умови для найбільш ефективного обтікання елементів наповнювача при зменшенні швидкості і тиску в розрізах глушника в напрямку до вихідного фланця. Це дозволить зменшити кількість матеріалу наповнювача в глушнику і е фективніше використати його об'єм. Наявність у пристрої ознаки - «пружні елементи виконані металевими» - дозволить забезпечити наповнювачу високу теплопровідність, теплоємність, стійкість до температурних впливів, пружність, гнучкість і довговічність. Наявність у пристрої ознаки - «пружні елементи виконані керамічними або скляними» - дозволить підвищить стійкість наповнювача до температурних впливів, забезпечити їх пружність, гнучкість і довговічність. Наявність у пристрої ознаки - «між пружними елементами і циліндричною поверхнею, яка їх охоплює, утворено зазор» - дозволить забезпечити потік порохових газів над поверхнею, яка коливається, наповнювача, що приводить до додаткового гальмування потоку порохових газів. Наявність у пристрої ознаки - «між пружними елементами і кільцем-перегородкою або торцевим фланцем розташована прокладка - демпфер» 7 31490 дозволить виключити контакт гнучких елементів з корпусом глушника, що збільшить його ресурс і знизить рівень звуку. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1-4 схематично зображена реалізація запропонованого пристрою зниження рівня звуку пострілу стрілецької зброї у відповідному основному пункті формули і окремих випадках його виконання. Пристрій зниження рівня звуку пострілу стрілецької зброї, показаний на Фіг.1, містить: вузол стикування 1 зі стволом зброї (муфта або затискач), зв'язаний з ним одним торцем порожнистий корпус-гільзу 2, розташовану усередині гільзи співвісно осі ствола зброї перфоровану трубку 3, а також розташовані між порожнистим корпусом і перфорованою трубкою поперечні кільцяперегородки 4 і торцевий кінцевий фланець 5. Корпус 2 містить наповнювач 6 (Фіг.1-2), який у просторі між другою і наступними по ходу кулі перегородками виконаний у вигляді набору радіально розташованих пружних, тонких стержневих елементів, поздовжні осі яких мають із твірною зовнішньої поверхні трубки кут ( b, g ) (Фіг.2) від 30 до 90 град. У загальному випадку пружні, еластичні елементи 6 по довжині глушника можуть розташовуватися рівномірно або під змінним кутом нахилу до твірної) (Фіг.2). Найбільш доцільне розташування пружних елементів, коли кут у напрямку до виходу із глушника зменшується. Це означає, що b 2 < b1, g2 < g1. На Фіг.3 показано заявлений пристрій зниження рівня звуку пострілу стрілецької зброї, у якому пружні еластичні елементи 6 мають різну довжину (r
