Пристрій для локалізації місця течі в трубопроводі

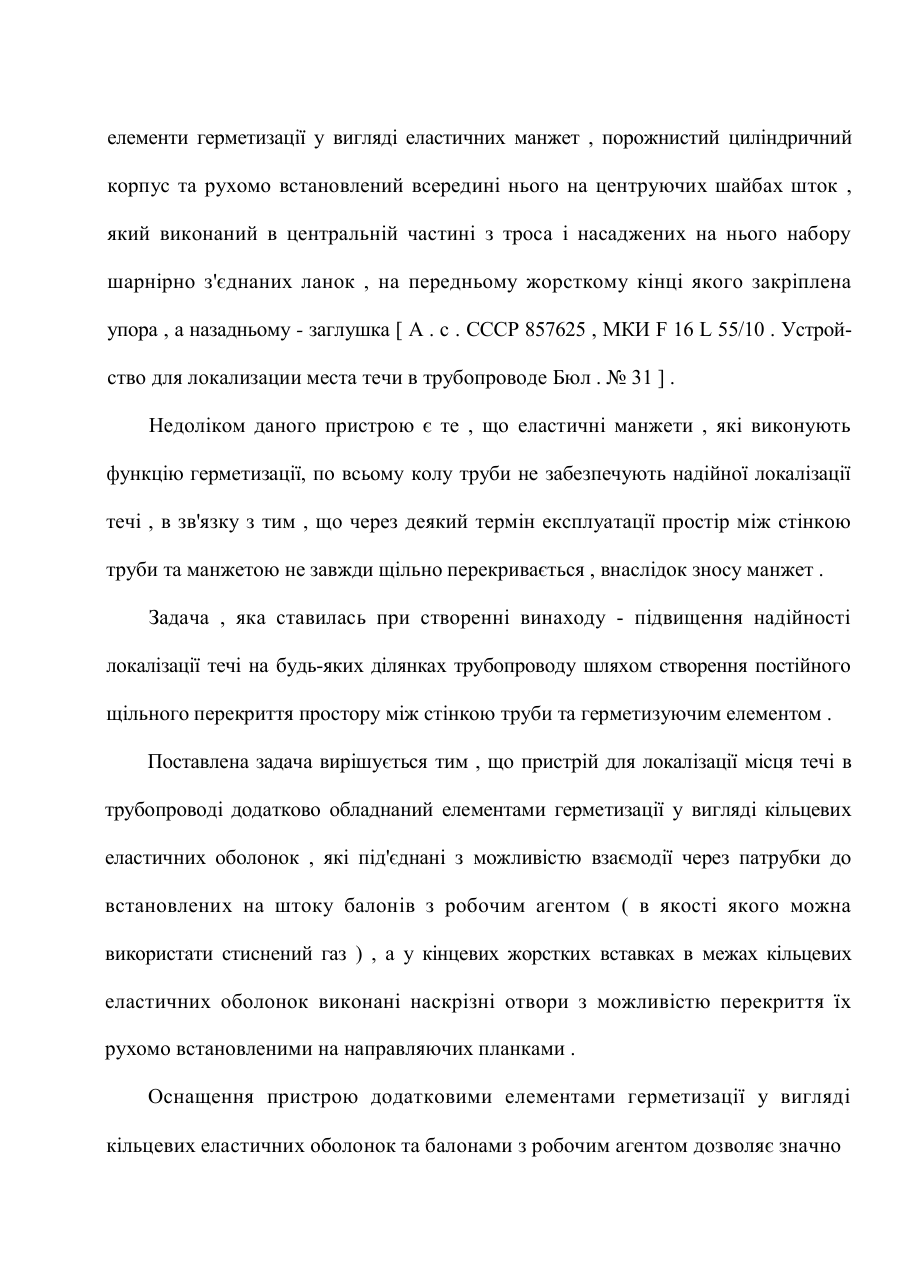

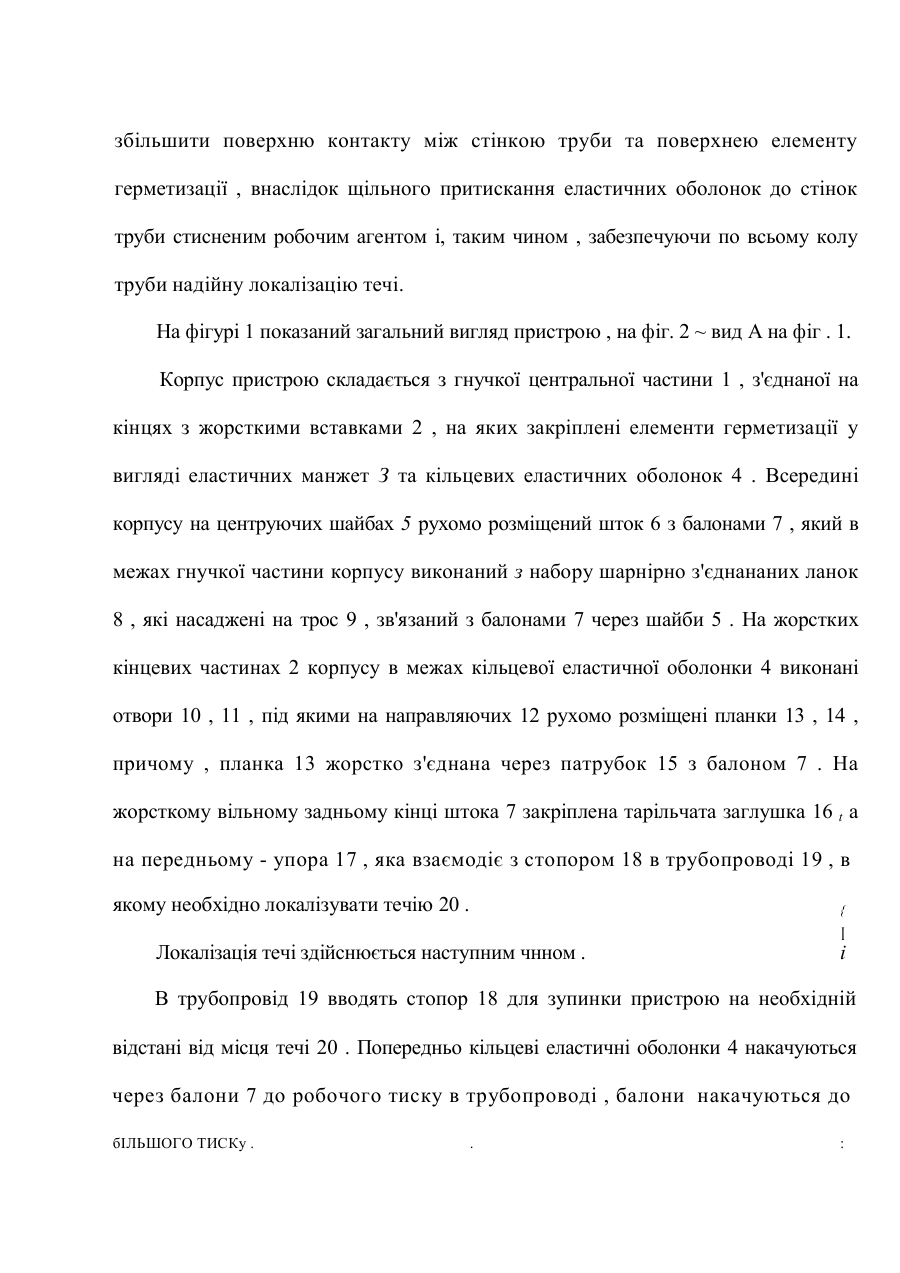

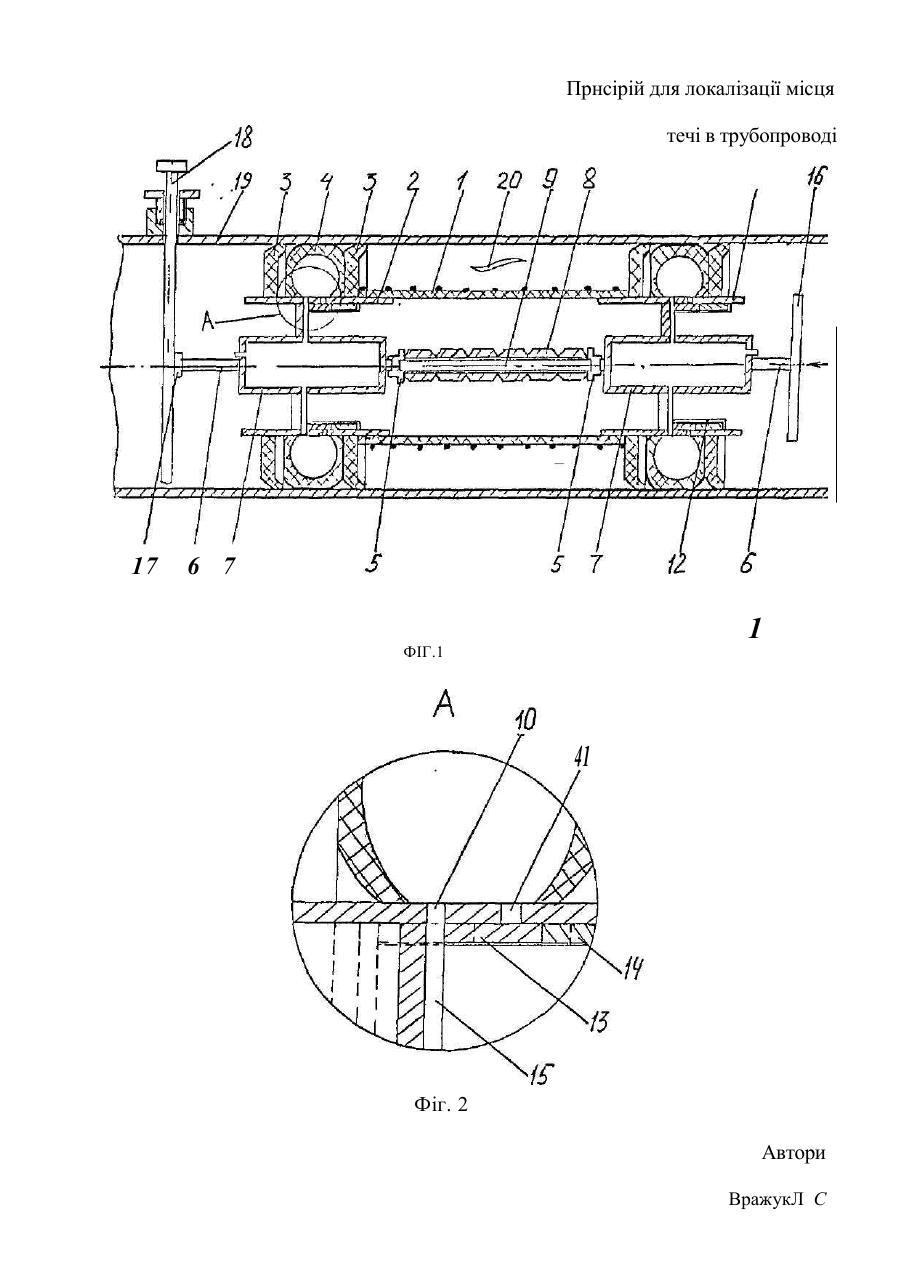

16 L 55/10 Пристрій для локалізації місця течі в трубопроводі Винахід відноситься до трубопровідного транспорту і призначений для ліквідації течі в трубопроводі без зупинки перекачування транспортованого продукту , тобто для локалізації течі. Відомий пристрій для перекриття трубопроводу , який містить циліндричний корпус з встановленим на ньому елементом герметизації з механізмом притиснення його до стінки трубопроводу . Для забезпечення можливості проведення ремонтних робіт без зупинки перекачування транспортованого продукту , корпус виконананий порожнистим , елемент герметизації виготовлений у вигляді розміщених на кінцях корпусу і рухомо встановлених манжет , а механізми їх притиснення - у вигляді нерухомо закріплених на корпусі кільцевої підпори і трьохплечних.шарнірнихважілів [ А . с . СССР 1024652 , MKHF 16 L 55/18 . Устройство для перекрытия трубопровода Бюл . № 23 ] . Недоліком даного пристрою є те , що жорсткий корпус пристрою не забезпечує надійної локалізації течі на криволінійних ділянках трубопроводу . і Найбільш близьким по технічній сутності до запропонованого є пристрій для покалізації місця течі в трубопроводі , який містить складений з гнучкої центральної частини і з'єднаних з нею жорстких вставок , на яких розміщені елементи герметизації у вигляді еластичних манжет , порожнистий циліндричний корпус та рухомо встановлений всередині нього на центруючих шайбах шток , який виконаний в центральній частині з троса і насаджених на нього набору шарнірно з'єднаних ланок , на передньому жорсткому кінці якого закріплена упора , а назадньому - заглушка [ А . с . СССР 857625 , МКИ F 16 L 55/10 . Устройство для локализации места течи в трубопроводе Бюл . № 31 ] . Недоліком даного пристрою є те , що еластичні манжети , які виконують функцію герметизації, по всьому колу труби не забезпечують надійної локалізації течі , в зв'язку з тим , що через деякий термін експлуатації простір між стінкою труби та манжетою не завжди щільно перекривається , внаслідок зносу манжет . Задача , яка ставилась при створенні винаходу - підвищення надійності локалізації течі на будь-яких ділянках трубопроводу шляхом створення постійного щільного перекриття простору між стінкою труби та герметизуючим елементом . Поставлена задача вирішується тим , що пристрій для локалізації місця течі в трубопроводі додатково обладнаний елементами герметизації у вигляді кільцевих еластичних оболонок , які під'єднані з можливістю взаємодії через патрубки до встановлених на штоку балонів з робочим агентом ( в якості якого можна використати стиснений газ ) , а у кінцевих жорстких вставках в межах кільцевих еластичних оболонок виконані наскрізні отвори з можливістю перекриття їх рухомо встановленими на направляючих планками . Оснащення пристрою додатковими елементами герметизації у вигляді кільцевих еластичних оболонок та балонами з робочим агентом дозволяє значно збільшити поверхню контакту між стінкою труби та поверхнею елементу герметизації , внаслідок щільного притискання еластичних оболонок до стінок труби стисненим робочим агентом і, таким чином , забезпечуючи по всьому колу труби надійну локалізацію течі. На фігурі 1 показаний загальний вигляд пристрою , на фіг. 2 ~ вид А на фіг . 1. Корпус пристрою складається з гнучкої центральної частини 1 , з'єднаної на кінцях з жорсткими вставками 2 , на яких закріплені елементи герметизації у вигляді еластичних манжет З та кільцевих еластичних оболонок 4 . Всередині корпусу на центруючих шайбах 5 рухомо розміщений шток 6 з балонами 7 , який в межах гнучкої частини корпусу виконаний з набору шарнірно з'єднананих ланок 8 , які насаджені на трос 9 , зв'язаний з балонами 7 через шайби 5 . На жорстких кінцевих частинах 2 корпусу в межах кільцевої еластичної оболонки 4 виконані отвори 10 , 11 , під якими на направляючих 12 рухомо розміщені планки 13 , 14 , причому , планка 13 жорстко з'єднана через патрубок 15 з балоном 7 . На жорсткому вільному задньому кінці штока 7 закріплена тарільчата заглушка 16 t a на передньому - упора 17 , яка взаємодіє з стопором 18 в трубопроводі 19 , в якому необхідно локалізувати течію 20 . { Локалізація течі здійснюється наступним чнном . І і В трубопровід 19 вводять стопор 18 для зупинки пристрою на необхідній відстані від місця течі 20 . Попередньо кільцеві еластичні оболонки 4 накачуються через балони 7 до робочого тиску в трубопроводі , балони накачуються до бІЛЬШОГО ТИСКу . . : Прнсірій для локалізації місця течі в трубопроводі 17 6 7 1 ФІГ.1 41 Фіг. 2 Автори ВражукЛ С Гру діВ Я 4 Пристрій через камеру запуску тіл в трубопровід вводиться в потік транспортованого продукту і переміщується до місця течі . Під дією напору транспортованого продукту тарільчата заглушка 16 щільно закриває порожнину корпусу , виключаючи наскрізний прохід продукту через нього , а планки 13 , 14 щільно закривають отвори 10 , 11 . Коли пристрій упорою 17 вдаряється в стопор 18 , шток 6 з балонами 7 відходить назад , суміщаючи патрубок 15 з отвором 10 , що приводить до перетоку робочого агенту в еластичні оболонки 4 які , таким чином , щільно притискаються до стінок труби і сумісно з еластичними манжетами З надійно локалізують місце течі 20 . Задня частина штока з тарільчатою заглушкою 16 також відходить назад , відкриваючи наскрізний прохід продукту через корпус пристрою . Усунення течі може бути виконано при діючому трубопроводі. Запропонована конструкція корпуса та штока забезпечує безперешкодний прохід пристрою по криволінійних ділянках трубопроводу і надійну локалізацію розміщених на них дефектів . Після усунення течі стопор 18 забирають , під дією напору транспортованого продукту натарільчасу заглушку шток пересувається вперед разом з планкою 13 , а планка 14 залишається на місці, відкриваючи отвір 11 , що приводить до перетоку робочого агенту через нього в порожнину трубопроводу , уможливлюючи усунення пристрою з трубопроводу після !
