Пристрій для спуску і підйому-“паук”

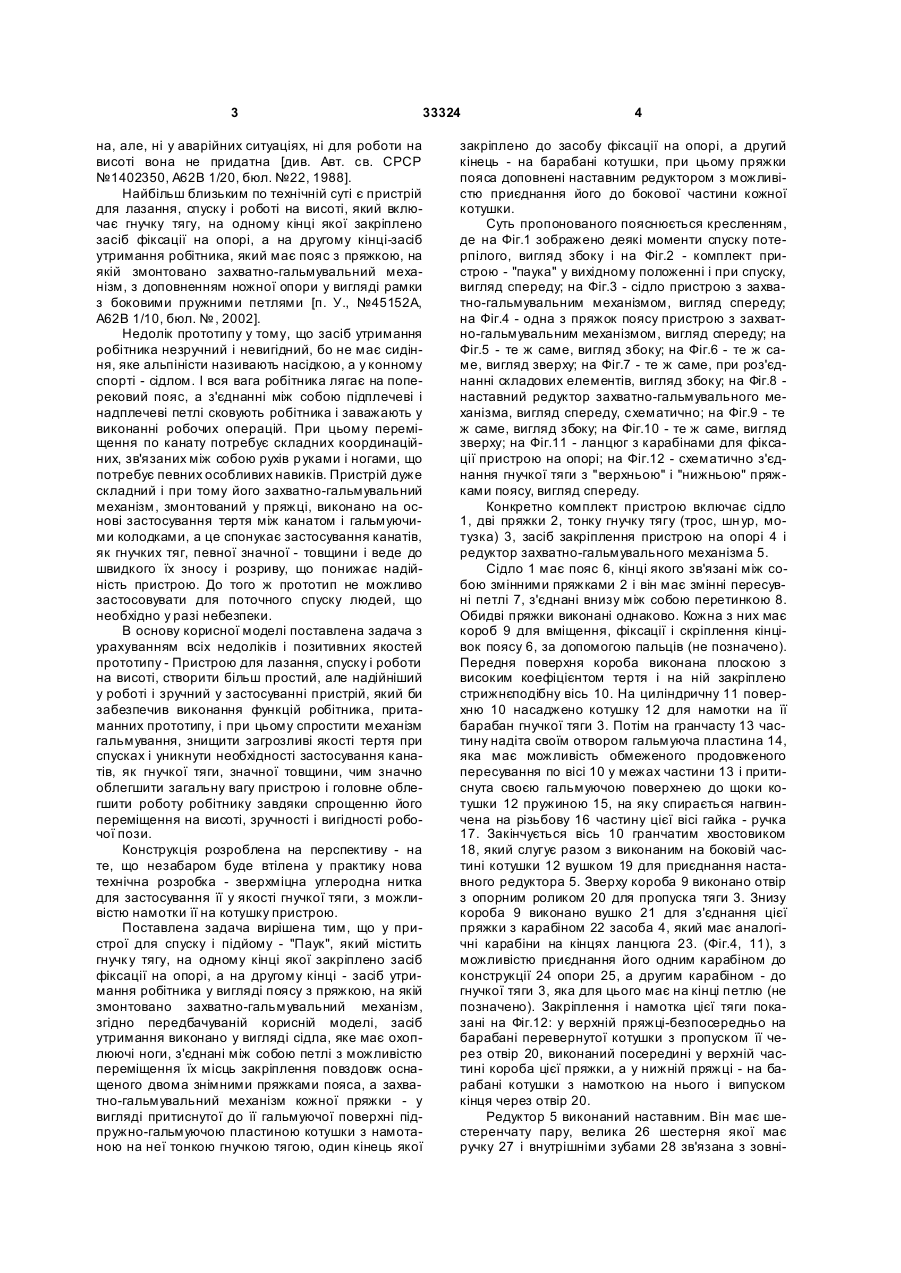

Пристрій для спуску і підйому, що містить гнучку тягу, одним кінцем закріплену на опорі засобом фіксації у вигляді ланцюга з карабіном, а другим кінцем має засіб утримання робітника у вигляді пояса з пряжкою, на якому змонтовано захватногальмувальний механізм, який відрізняєтья тим, що засіб утримання робітника виконано у вигляді 3 33324 на, але, ні у аварійних ситуаціях, ні для роботи на висоті вона не придатна [див. Авт. св. СРСР №1402350, А62В 1/20, бюл. №22, 1988]. Найбільш близьким по технічній суті є пристрій для лазання, спуску і роботі на висоті, який включає гнучку тягу, на одному кінці якої закріплено засіб фіксації на опорі, а на другому кінці-засіб утримання робітника, який має пояс з пряжкою, на якій змонтовано захватно-гальмувальний механізм, з доповненням ножної опори у вигляді рамки з боковими пружними петлями [п. У., №45152А, А62В 1/10, бюл. №, 2002]. Недолік прототипу у тому, що засіб утримання робітника незручний і невигідний, бо не має сидіння, яке альпіністи називають насідкою, а у конному спорті - сідлом. І вся вага робітника лягає на поперековий пояс, а з'єднанні між собою підплечеві і надплечеві петлі сковують робітника і заважають у виконанні робочих операцій. При цьому переміщення по канату потребує складних координаційних, зв'язаних між собою рухів р уками і ногами, що потребує певних особливих навиків. Пристрій дуже складний і при тому його захватно-гальмувальний механізм, змонтований у пряжці, виконано на основі застосування тертя між канатом і гальмуючими колодками, а це спонукає застосування канатів, як гнучких тяг, певної значної - товщини і веде до швидкого їх зносу і розриву, що понижає надійність пристрою. До того ж прототип не можливо застосовувати для поточного спуску людей, що необхідно у разі небезпеки. В основу корисної моделі поставлена задача з урахуванням всіх недоліків і позитивних якостей прототипу - Пристрою для лазання, спуску і роботи на висоті, створити більш простий, але надійніший у роботі і зручний у застосуванні пристрій, який би забезпечив виконання функцій робітника, притаманних прототипу, і при цьому спростити механізм гальмування, знищити загрозливі якості тертя при спусках і уникнути необхідності застосування канатів, як гнучкої тяги, значної товщини, чим значно облегшити загальну вагу пристрою і головне облегшити роботу робітнику завдяки спрощенню його переміщення на висоті, зручності і вигідності робочої пози. Конструкція розроблена на перспективу - на те, що незабаром буде втілена у практику нова технічна розробка - зверхміцна углеродна нитка для застосування її у якості гнучкої тяги, з можливістю намотки її на котушку пристрою. Поставлена задача вирішена тим, що у пристрої для спуску і підйому - "Паук", який містить гнучк у тягу, на одному кінці якої закріплено засіб фіксації на опорі, а на другому кінці - засіб утримання робітника у вигляді поясу з пряжкою, на якій змонтовано захватно-гальмувальний механізм, згідно передбачуваній корисній моделі, засіб утримання виконано у вигляді сідла, яке має охоплюючі ноги, з'єднані між собою петлі з можливістю переміщення їх місць закріплення повздовж оснащеного двома знімними пряжками пояса, а захватно-гальмувальний механізм кожної пряжки - у вигляді притиснутої до її гальмуючої поверхні підпружно-гальмуючою пластиною котушки з намотаною на неї тонкою гнучкою тягою, один кінець якої 4 закріплено до засобу фіксації на опорі, а другий кінець - на барабані котушки, при цьому пряжки пояса доповнені наставним редуктором з можливістю приєднання його до бокової частини кожної котушки. Суть пропонованого пояснюється кресленням, де на Фіг.1 зображено деякі моменти спуску потерпілого, вигляд збоку і на Фіг.2 - комплект пристрою - "паука" у вихідному положенні і при спуску, вигляд спереду; на Фіг.3 - сідло пристрою з захватно-гальмувальним механізмом, вигляд спереду; на Фіг.4 - одна з пряжок поясу пристрою з захватно-гальмувальним механізмом, вигляд спереду; на Фіг.5 - те ж саме, вигляд збоку; на Фіг.6 - те ж саме, вигляд зверху; на Фіг.7 - те ж саме, при роз'єднанні складових елементів, вигляд збоку; на Фіг.8 наставний редуктор захватно-гальмувального механізма, вигляд спереду, схематично; на Фіг.9 - те ж саме, вигляд збоку; на Фіг.10 - те ж саме, вигляд зверху; на Фіг.11 - ланцюг з карабінами для фіксації пристрою на опорі; на Фіг.12 - схематично з'єднання гнучкої тяги з "верхньою" і "нижньою" пряжками поясу, вигляд спереду. Конкретно комплект пристрою включає сідло 1, дві пряжки 2, тонку гнучку тягу (трос, шн ур, мотузка) 3, засіб закріплення пристрою на опорі 4 і редуктор захватно-гальмувального механізма 5. Сідло 1 має пояс 6, кінці якого зв'язані між собою змінними пряжками 2 і він має змінні пересувні петлі 7, з'єднані внизу між собою перетинкою 8. Обидві пряжки виконані однаково. Кожна з них має короб 9 для вміщення, фіксації і скріплення кінцівок поясу 6, за допомогою пальців (не позначено). Передня поверхня короба виконана плоскою з високим коефіцієнтом тертя і на ній закріплено стрижнєподібну вісь 10. На циліндричну 11 поверхню 10 насаджено котушку 12 для намотки на її барабан гнучкої тяги 3. Потім на гранчасту 13 частину надіта своїм отвором гальмуюча пластина 14, яка має можливість обмеженого продовженого пересування по вісі 10 у межах частини 13 і притиснута своєю гальмуючою поверхнею до щоки котушки 12 пружиною 15, на яку спирається нагвинчена на різьбову 16 частину цієї вісі гайка - ручка 17. Закінчується вісь 10 гранчатим хвостовиком 18, який слугує разом з виконаним на боковій частині котушки 12 вушком 19 для приєднання наставного редуктора 5. Зверху короба 9 виконано отвір з опорним роликом 20 для пропуска тяги 3. Знизу короба 9 виконано вушко 21 для з'єднання цієї пряжки з карабіном 22 засоба 4, який має аналогічні карабіни на кінцях ланцюга 23. (Фіг.4, 11), з можливістю приєднання його одним карабіном до конструкції 24 опори 25, а другим карабіном - до гнучкої тяги 3, яка для цього має на кінці петлю (не позначено). Закріплення і намотка цієї тяги показані на Фіг.12: у верхній пряжці-безпосередньо на барабані перевернутої котушки з пропуском її через отвір 20, виконаний посередині у верхній частині короба цієї пряжки, а у нижній пряжці - на барабані котушки з намоткою на нього і випуском кінця через отвір 20. Редуктор 5 виконаний наставним. Він має шестеренчату пару, велика 26 шестерня якої має ручку 27 і внутрішніми зубами 28 зв'язана з зовні 5 33324 шніми зубами малої 29 шестерні, яка вільно насаджена на хвостовик 18 і несе на собі закріплений на ній кронштейн 30, шарнірно зв'язаний з вушком 19 котушки 12 (Фіг.8, 9, 10). Користуються пристроєм головним чином для спуску з висотних споруд, а також для роботи на висоті у альпінізмі і скелелазанні. Для цього заздалегідь зберігають на висотних спорудах комплекти цього пристрою або подають їх на висотні опори і закріплюють там за допомогою ракет, вертольотів і інших методів. Пристрій також застосовують і для підйому на висоту і для висотних робіт, якщо вирішена проблема його закріплення. При цьому використання пристрою можливе як індивідуально, так і при груповому поточному застосуванні. Якщо застосовують пристрій індивідуально, то на кожного потерпілого необхідно мати на загрозливих поверхах будівлі декілька пристроїв. Використовують при цьому одне сідло 1 з одною пряжкою 2. Зачіпляють карабіном 22 ланцюг 23 за будьяку надійну конструкцію 24 всередині будівлі (за вікном або на балконі). Причіпляють до нього зручним карабіном гнучку тягу 3, яка усередині пряжки 2 намотана на котушці 12 і кінець її випущено зовні через отвір 20. Потім надівають сідло 1, закріплюють кінці пояса 6 всередині пряжки 2, повертають до упору гайку - ручку 17, щоб загальмувати тягу, і виходять зовні приміщення так, як показано на Фіг.1. Після контролю надійності вису на опорі 25 поступово відгвинчують гайку - р учк у 17, котушка пряжки звільняється від стискування між корпусом короба і гальмуючою пластиною 14 і гнучка тяга 3 поступово змотується з барабана котушки і сідло 1 з потерпілим спускається на поверхню землі (Фіг.1) Так виконується індивідуальний спуск. Щоб піднятись угору по цій тязі, застосовують редуктор 5. Його прикріплюють до пряжки 2 так, як показано на Фіг.8, 9, 10, а для намотки тяги і піднімання вгору обертають ручку 27 перед грудьми. Відношення розмірів діаметрів обох шестерен 26 і 29 забезпечують піднімання однієї особи з певною швидкістю до верхньої опори. Після спуску чи підйому сідло знімають і воно використовується при 6 групових діях. При висотних роботах можливий маневр - піднімання і опускання у вісі по тязі. Поточні групові спуски потерпілих виконують при застосуванні одного і того ж сідла 1, але з двома пряжками 2. При цьому одну пряжку вушком 21 підвішують до опори 25 засобу 4 і до її барабана прикріпляють тягу 3, випущену через отвір 20 другої, нижче розташованої пряжки, у якій міститься повно намотана котушка,! пряжки, яка містить пояс сідла. Перший потерпілий спускається за допомогою цього сідла так, як зазначено при індивідуальному спуску. Це сідло після спуску і звільнення його піднімають угору і застосовують для спуску наступних потерпілих. Редуктор 5 для піднімання сідла вгору застосовують при установці його на верхній, закріпленій на опорі 25 пряжці, оберти ручки 27, якого виконують наступні потерпілі. Для спуску наступного потерпілого, зверху на опорі пряжки 2 міняють місцями, а пояс відповідно закріплюють у пряжці наступного потерпілого, який його разом з сідлом використовує для спуску вище зазначеним способом. Таким чином, змінюючи пряжки і застосовуючи одне і теж сідло (тягу і пояс) за допомогою самих потерпілих або фахівця - рятівника, можливо послідовно рятувати гр упу потерпілих, але гнучка тяга для цього має бути якомога більш тонкою і міцною, щоб її можливо було б разом з котушкою вмістити у пряжці на поясі потерпілого для надійного застосування. Технічною і споживчо-практичною перевагою пропонованого пристрою над прототипом є те, що досягнута можливість полегшити вагу пристрою і разом з тим розширити його можливості і при спусках, і підйомах, а також при маневрах висотних робіт. Уникнуто при цьому тертя гнучкої тяги об елементи конструкції пристрою при гальмуванні, яке перенесено на тертя між деталями, що дало можливість значно підвищити надійність висотних робіт і термін використання пристрою. Такі пристрої будуть у пригоді не тільки рятівникам і пожежникам, а і робітникам висотникам, а також спортсменам альпіністам, скелелазам і спелеологам. 7 33324 8 9 33324 10 11 Комп’ютерна в ерстка М. Ломалова 33324 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
