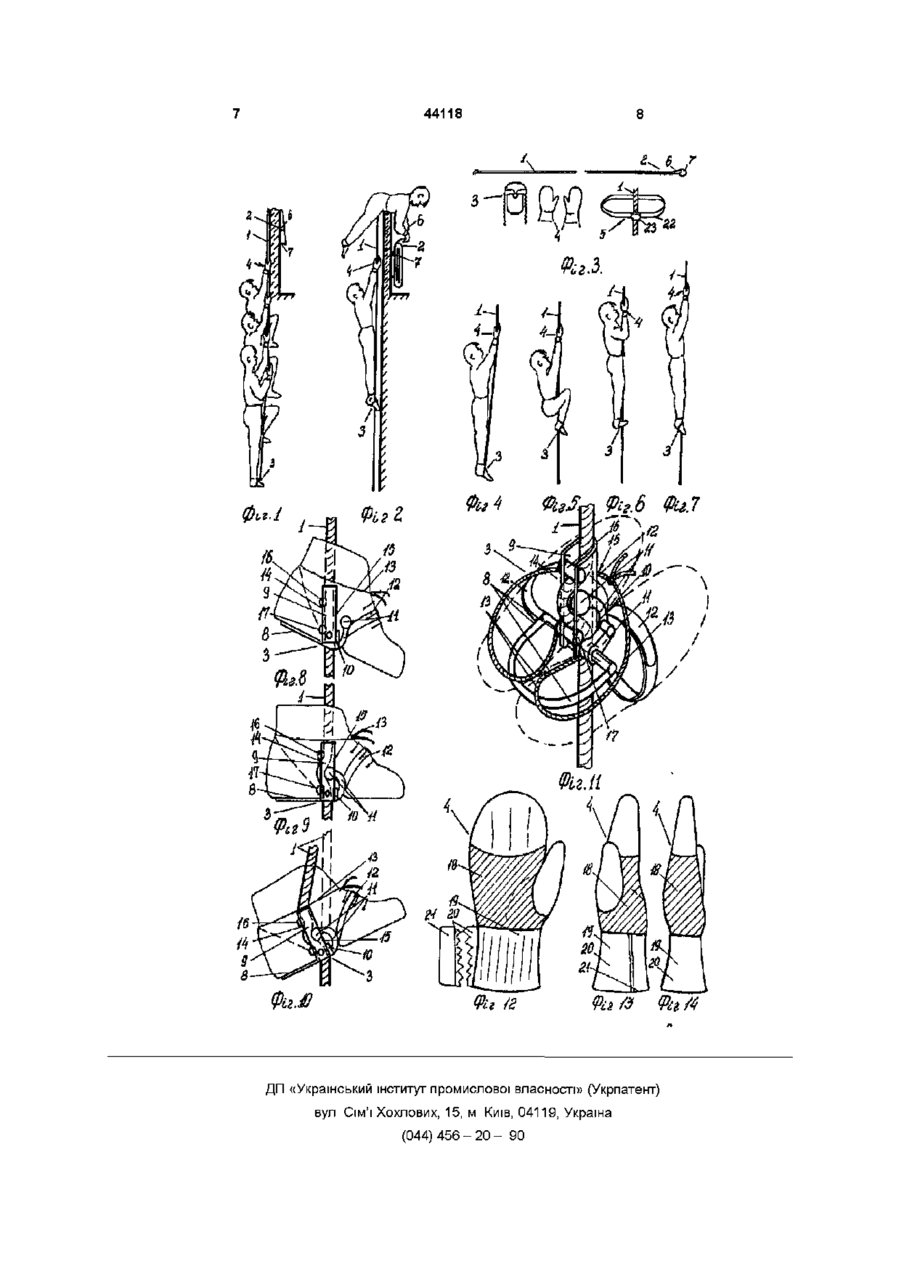

Пристрій для лазіння і спуску по канату

Пристрій для лазіння і спуску по канату, що має гнучку тягу з засобом закріплення її на опорі і засобом прикріплення до поясу з елементами страховки, який відрізняється тим, що гнучка тяга виконана у вигляді каната, а засіб фіксації його на опорі - у вигляді ланцюга з карабінами, пояс з Передбачуваний винахід належить до засобів піднімання і спуску при роботі на висоті та при аварійному рятуванні людей, зокрема до пристроїв для спуску за допомогою рятуючих верьовок, канатів і поясів Відомий пристрій для спуска, виконаний у вигляді барабана з тросом та регулятора спуска дисків, установлених у в'язкому середовищі, зв'язаних з засобом гальмування /дисків/ /див авт св СРСР № 1560233, А62В 1/00, Бюл № 16, 1990/ Недолік цього пристрою у тому що він складний, важкий і тому для похідної мобільної роботи на виїздах, як це потрібно рятуючим він непридатний, хоча має багато важливих якостей До того ж, він не має засобів прикріплення до опори і до тіла рятуючого Відомо пристрій для аварійного спуску, який має поміщений у кожух барабан зі страхуючим тросом і засобом його гальмування у вигляді гальмуючих колодок, оточуючих барабан, зв'язані стрижнями з засобом управління і шкалою його для впливу на механізм гальмування /див авт св СРСР №15663708, А62В 1/08, Бюл № 18, І990/ Недолік цього пристрою утому, що він тея не має ні засобу фіксації на опорі, ні засобу фіксації на ТІЛІ рятуючого Хоча і показала одна провушина на кожусі пристрою, але невідомо як нею ко елементами фіксації засобу прикріплення до каната виконано у вигляді кільця, через яке канат вільно пропущено, при цьому додатково включено засіб зачеплення і опори для ніг у вигляді рамки, на якій шарнірно установлено обійму, через яку пропущено канат і яка має для нього і для закріпленого на рамці зігнутого пальця прорізі і обмежуючі для каната циліндричні опори, а рамка забезпечена фіксуючими ременями і шнурами для ступней, і засіб захвата руками у вигляді пари рукавиць, які мають фіксуючі манжети з стрічками і кінцевими застібками на "липучках", і що покриті на контактних поверхнях з канатом матерією з високим коефіцієнтом тертя ристуватися, для чого вона По тим же причинам, що і попередній аналог цей пристрій для повсякденної роботи на висоті мало пригодний, хоча він високоякісний, як пристрій спуска і страховки Відомий пристрій для спуска, яким включає розміщену у корпусі катушку з гнучкою тягою і рукояткою, кінематичне зв'язаними з гальмуючим механізмом, у якому застосовано маховик, поміщений у в'язку рідину /див авт св СРСР № 1625493.А62В 1/12, Бюл № 5, 1991/ Відомий засіб фіксації рятувального пояса на рятуючому об'єкті, що включає пояс із здвоєного ременя і затискуючий пристрій у вигляді пряжки, яку вміщають КІНЦІ пояса, а також зв'язані з поясом заплечні ремені /див авт св СРСР №1391660, А62В 1/20, Бюл № 16, 1998/ Недолік цього засобу і його технічного забезпечення полягає утому, що він надто багато має елементів фіксації і це добре для постійної праці на висоті, але у умовах стресу, тобто аварійної ситуації, коли обмаль часу і рятуючий сам себе обслуговує, цей засіб і його пристрій не відповідає потребам, характерним для дефіциту часу Найбільш близьким по технічній суттєвості і споживчому запиту є пристрій для страхування і спуску при роботі на висоті, який вміщає основний страхуючий елемент - у вигляді стрічки, на одному КІНЦІ якої прикріплено засіб ПІДВІСКИ її на опорі, а на другому КІНЦІ - засіб прикріплення її до 00 44118 поясу робітника, а також доповняючий засіб страхуючий елемент - теж стрічка, підвішена до опори і прикріплена до поясу/див авт св СРСР, №1294347, А62В 1/20, Бюл № 9, 1987/ Недолік прототипу у тому, що цей пристрій може бути застосованим у разі фіксації на висоті у різних точках, але робітник має досягти до них тільки спускаючись зверху, від опори Піднятися вгору по стрічці він не може Тому, хоча цей пристрій і добре пристосований для фіксації робітника, але за допомогою його підняти робітника на висоту неможливо і це обмежує якість його пристрою для застосування його у аварійних ситуаціях взагалі і навіть для спуска людей, бо він має багато різноманітних елементів, для оволодіння якими потрібно багато часу По тій же причині його неможливо використати і на пожежних постах у будинках, де зберігається пожежний інвентар і чим можливо було б скористатися при пожежах чи інших аварійних ситуаціях В основу винаходу поставлена задача з урахуванням позитивних і негативних сторін пристрою для страховки і спуска при роботі на висоті, тобто прототипа, створити такий технічний засіб, який можливо було б застосувати в умовах аварійних ситуацій, тобто в умовах стресу і дефіциту часу рятування спуском людей, при самообслуговуванні їх, що є строго проблемою у великих містах в зв'язку з великою вірогідністю виникнення пожеж і інших нещасть При цьому важливо було б, щоб цей пристрій був би у пригоді і для підйому, на висоту, де може виникнути потреба у ДІЮЧІЙ кваліфікованій допомозі рятувальника Де передбачається досягти за допомогою розробки для використання особливих засобів фіксації, на гнучкій тязі з можливістю використання їх не тільки для спуску людей, а і для лазання, для підйому на висоту Ця поставлена задача виконана тим, що у пристрій для лазання і спуска по канату, що має гнучку тягу з засобом закріплення її на опорі і засобом прикріплення до пояса з елементами страховки, згідно передбачуваному винаходу, гнучка тяга виконана у вигляді каната, а засіб фіксації його на опорі - у вигляді ланцюга з карабіном, пояс же з елементами фіксації засоба прикріплення до канату виконано у вигляді кільця, через яке цей канат вільно пропущено, при цьому додатково включено засіб зачеплення і опори ногами у вигляді рамки, на якій шарнірно установлено з можливістю обмеженого руху обійму, через яку пропущено канат і яка має для нього і для закріпленого на рамці, зігнутого дальня прорізі і обмежуючі для каната циліндричні опори, а рамка забезпечена фіксуючими ремнями і шнурами ступнів, і засіб захвата руками у вигляді пари рукавиць, які мають фіксуючі манжети з стрічками і кінцевими липучками, і покриті на контактних поверхнях з канатом матерією з високим коефіцієнтом тертя Технічний і споживчий результат, досягнутий завдяки використанню всіх відрізняючих ознак пропонованого пристрою, полягає у тому, що завдяки доповнення пристрою засобами зачеплення і опори ногами і руками і деяких змін інших засобів створена можливість значно розширити функції пристрою - зробить його спроможним виконувати не тільки спуски по канату вниз, а і підйоми угору, тобто влізання по ньому рятуючого без побічної допомоги, а за рахунок своїх рухових здібностей, якими безумовно має володіти рятівник Суттєвість пропонованого пояснюється кресленням, де на фіг 1 демонструється пристрій вцілому і засіб його реалізації - підйому по канату, на фіг 2 - теж саме, при спуску по канату, на фіг 3 - комплект пристрою для підйому і спуску, на фіг 4 - дії рятівника при застосуванні пристрою для лазання по канату - перша дія, на фіг 5 - теж саме, друга дія, на фіг 6 - теж саме, третя дія, на фіг 7 - теж саме, четверта дія, або початок наступної операції, на фіг 6 - засіб зачеплення і опори ногами у дм - при нахилі стопи вперед, схематично, збільшено, на фіг 9 - теж саме, при відсутності нахилу, на фіг 10 - теж саме, при нахилі назад, на фіг 11 - засіб зачеплення і опори у аксонометрії, збільшено, схематично, на фіг 12 захватна рукавиця, на фіг 13 - теж саме, вигляд збоку великого пальця, на фіг, 14 - теж саме, вигляд з протилежного боку Конкретно пристрій для лазання і спуску по канату включає в своєму комплекті слідуючи елементи канат 1, засіб фіксації його на опорі 2, засіб зачеплення і опори ногами 3, засіб захвата руками /рукавичці/ 4, поперековий пояс 5 /див фіг 1, 2, З/ Канат 1 виконано по технології і з матеріалу, які застосовуються у альпінізмі На КІНЦІ канату закріплено засіб фіксації його на опорі, наприклад, ланцюг 6 з карабіном 7 Засіб зачеплення і опори ногами 3 виконано у вигляді рамки 8, на передній частині якої - на и ВІСІ шарнірне закріплено з можливістю нахилу назад захватна обійма 9, а жорстко - обмежник 10 і кривий палець 11, а також фіксуючі ремені 12 ступнів і фіксуючі шнури 13 Обійма 9 мав протилежно розташовані вікна /вирізи/ заднє 14 і переднє 15, а у задньому ВІКНІ - дві обвистуючі для каната циліндричні /з ложами для каната/ опори верхня 16 і нижня 17, Засіб захвата руками у вигляді пари рукавиць 4 виконаних із міцної неслизької, пропускаючої повітря матерії з прикріпленими на захватних поверхнях рукавиць накладками 18 із матерії, яка мав високий коефіцієнт тертя, але м'яка, гнучка і міцна Рукавиці прошиті для окремого вміщення кожного пальця /не показано/ Манжети 19 рукавиць мають фіксуючі стрічки 20 з липучками 21 на кінцях Поперековий пояс 5 має пряжку 22, на якій жорстко прикріплена кільце 23 для вільного пропуска каната Користуються пристроєм для вилізання на високі об'єкти і для спуска з них, що буває необхідно при рятуванні людей із ущелин, або із висотних будівель При лазанні по канату 1, він мусе бути добре закріплений Для цього можливо використати ланцюг 6 з карабіном 7, які приєднати до якихось міцно закріплених предметів Другим кінцем канат опускають донизу Перед тим, як лізти по канату вгору, треба надіти на нього кільце 23 пряжки 22 пояса 5, надіти його на поперекову частину тулоба і міцно надійно закріпити пряжкою 44118 22 Після ЦЬОГО надівають на ноги засіб зачеплення і опори ногами 3, заздалегідь також надіти його на канат знизу, пропустивши його кінець через обійму 9 зверху-униз /див фіг 11/ Для зручності рамку 8 кладуть на землю і наступають на неї, встромляючи носки ступнів у петлі ременів 12 і охоплюючи ноги шнурами 13 так, як показано на фіг 8 - 1 1 , і зав'язуючи їх вузлом спереду Надіти рукавиці Тепер можна лізти Цей процес виконується утри прийоми Перша дія - захватити руками канат 1 якомога вище, піднявшись на носки ніг /фіг 4/ Друга дія - згинаючись у тулобі підняти зогнуті ноги у колінах якомога вище /фіг 5/ Третя дія - опираючись ногами на рамку 7 і випрямляючи ноги підвестись за допомогою рук, які при цьому згинаються у ліктевих суглобах /фіг 6/ Де один "шаг" у лазанні на руках Далі всі дії виконуються утому ж порядку, починаючи із положення фіг 7 /порівняй з фіг 4/ На вершині, лежачи на животі, зняти рукавиці 4 і пояс 5 Потім сісти на опору і звільнити ноги is рамки 7, розв'язавши вузли шнурів 13 Рамку зняти після підйому канату, або опустити и по канату донизу разом з поясом і рукавицями для інших рятівників Таким чином виконується піднімання /лазання/ по канату Можливо виконувати дм у два прийома на "раз" підтягнутись на руках і підняти зогнуті ноги, а на "два" підводячись на ногах перехватити послідовно руками канат якомога вище Це швидче, але важче Спуск виконують завдяки тим же елементам комплекту пристрою Закріплюють канат 1 ланцюгом 6 і карабіном 7, надівають його на ноги рамку 7, закріплюючи їх ременями 12 і шнурами 13, пояс 5 і рукавиці 4 і вилазять у вікно спиною вперед, не дивлячись донизу, попускають вниз канат і утримуючи себе руками, переносять вагу тіла на ноги на канат - через рамку 7, для чого зникають прямі ноги у гомілко-стопних суглобах носками якомога більше уверх /див фіг 6, 10/ Потім, утримуючись на зогнутих або прямих руках, помалу попускаючи захват руками і розгинаючи ступні ніг спускаються донизу Швидкість спуску регулюють двома шляхами стиском руками каната і розгинанням, чи огинанням стоп ніг При ускоренні треба захват руками попускати, а стопи розгинати При замедленні чи зупинці діяти навпаки - канат спускати, а стопи згинати У всіх діях використовується сила тертя Чім воно більше, тим повільніше швидкість спуску або піднімання або надійніше захват каната і навпаки Руками керувати тертям - це стискувати канат або розслабляти захват його руками Можливо також згинати канат Якщо одну руку повертати по ходу часової стрілки, а другу проти, то канат у промежутку між двома руками буде зги натись і це значно підвищить тертя, спуск призупиниться, а якщо його відпустити і він прийме пряме положення, то гальмування залишиться Це показано при гальмуванні ногами /див фіг 8, 9, 10/ На фіг 8 обійма 9 розташована повздовж каната 1 і це знімає тертя і гальмування, що застосовано на фіг 2, 4, 5, 7 Якщо вона буде скошена відносно ВІСІ канату, то це посилить і тертя і гальмування /див фіг 6, 10/ Найвище гальмування аж до зупинки будемо мати тоді, коли канат перегнеться ДВІЧІ у різні сторони Це показано на фіг 9 /реалізовано на фіг 6/ де кривий палець 11, повертаючись разом з рамкою 7, проходить через вікно 14 і утоплює канат 1 між верхньою 16 і нижньою 17 опорами Канат згинається ДВІЧІ І це надійно гальмує рух каретки по ньому, особливо, якщо опори 16, 17 розташовані одна від одної на оптимальну, виходячи з товщини каната, відстань А ще більше гальмування показано на фіг 10, де до цього подвійного згинання канату доповнено ще два згинання - зверху і знизу обійми 9 Страховка рятуючого забезпечена тим, ідо у його закріплені ноги на рамці 7 і тулоб поясом 5 Якщо він знепритомнів на канаті то при спуску він зупиниться, рамка 7 загальмується, бо тіло розслабив, ноги зігнуться, він сяде і тому канат буде защемлений так як показано на фіг 10 Якщо рятуючий утомлюється при ПІДЙОМІ, то він може присісти і відвозити У цьому разі теж буде недійне гальмування по типу фіг 10 У тому і другому випадку зняти рятуючого з канату можливо з землі Дня цього треба посмикати і з зусиллям потягнути канат донизу Де розверне обійму 9, спрямує и вздовж канату і рятуючий посунеться по ньому, при цьому, якщо швидкість його руху буде велика треба відтанути нижній кінець канату вбік і міцно його тримати, щоб рятуючий не удавився у землю Таким чином пристрій можливо використовувати для підйому по канату, спуску і виконання деяких робіт, фіксуючи себе на канаті на різній висоті Він може бути застосований і при саморятуванні при аварійних ситуаціях Технічною і споживчою перевагою над прототипом пропонований пристрій має утому, що він не тільки забезпечує виконання всіляких робіт на висоті в умовах фіксації після спуску робітника а висоти, а і може застосовуватись для підйому без посторонньої допомоги на цю висоту і спускання з неї при наявності необхідної страховки Сподіваємось, що цей пристрій найде широке споживання у пожежників і рятівників, тобто у тих фахівців, які працюють в умовах необхідності подолати висоту Він може бути у пригоді і для любого громадянина, який потрапить у аварійну ситуацію і змушений буде рятуватися спуском з висоти 44118 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
