B21C 47/28 — барабани та інші засоби для намотування

Номер патенту: 89053

Опубліковано: 25.12.2009

Автор: Кастеллані Федеріко

МПК: B21C 47/00, B21C 47/34, B21C 47/28 ...

Мітки: намотування, вдосконалену, металевого, бунтів, дроту, намотувальну, оправку, пристрій, бухт

Формула / Реферат:

1. Намотувальний пристрій (1) для металевого дроту або прутка, який включає в себе вертикальну оправку, яка складається з множини рухомих секторів (10), які шарнірно закріплені біля основи дископодібної опорної плити (14) та утворюють з'єднання з верхніми пелюстками (11), шарнірно закріпленими (110) на верхній частині згаданої оправки і які виконані з можливістю переміщення з положення, перпендикулярного до осі оправки і призначеного для...

Номер патенту: 84719

Опубліковано: 25.11.2008

Автори: Панченко Віктор Миколайович, Булатецький Юрій Олексійович, Тіщенко Андрій Миколайович

МПК: B21C 47/02, B21C 47/28

Мітки: барабан, моталки

Формула / Реферат:

Барабан моталки, що включає зчленований із приводом осьового переміщення пірамідальний вал з похилими поверхнями, на яких розміщені сектори із зазорами між своїми торцевими поверхнями і які утворюють з'єднану з приводом обертання розсувну оправку, та засіб для розміщення головної частини штаби у вигляді зіва, який відрізняється тим, що барабан оснащений поздовжньою вставкою із заплечиками, яка розміщена в зазорі між торцевими поверхнями...

Номер патенту: 78224

Опубліковано: 15.03.2007

Автори: Боймер Клаус, Тушхофф Маттіас, Гінсберг Клаус

МПК: B21C 47/00, B21C 47/28, B21C 47/24 ...

Мітки: варіанти, стальної, зокрема, гаряче, намотування, холоднокатаної, стрічки, спосіб, тонкої, металевої, пристрій

Формула / Реферат:

1. Спосіб намотування тонкої металевої стрічки (1), зокрема гаряче- або холоднокатаної тонкої стальної стрічки, на регульований в діаметрі намотувальний барабан (3а), причому спочатку внутрішні витки (12) рулону намотують на намотувальний барабан із встановленою величиною діаметра, а після остаточного намотування рулону (11) намотувальний барабан (3а) витягують або рулон (11) знімають, який відрізняється тим, що в одному або декількох...

Номер патенту: 16182

Опубліковано: 17.07.2006

Автори: Тіщенко Андрій Миколайович, Булатецький Юрій Олексійович

МПК: B21C 47/28

Мітки: моталки, гарячої, штаби, барабан

Формула / Реферат:

1. Барабан моталки гарячої штаби, що містить привідну в осьовому напрямку штангу, розміщену у хрестоподібному валу, зчленованому із приводом обертання, сектори з Т-подібними виступами, розміщеними в пазах вала, який відрізняється тим, що обладнаний упором, розміщеним на вільній частині привідної штанги і зафіксованим від зсуву уздовж її осі, виготовленим щонайменше з одним зовнішнім виступом, встановленим у поздовжньому пазу вала, виконаним з...

Номер патенту: 71152

Опубліковано: 15.11.2004

Автори: Запара Борис Михайлович, Нотченко Віктор Данилович

МПК: B21C 47/28

Мітки: безредукторна, моталка

Формула / Реферат:

1. Безредукторна моталка для намотки штабового матеріалу, що включає нерухому станину, встановлений в ній пустотілий вал з закріпленим в ньому розкладним барабаном, який має пересувний в осьовому напрямку клиновий вал і механізм його пересування, а також встановлений співвісно з пустотілим валом його привід, яка відрізняється тим, що механізм пересування клинового вала виконаний у вигляді зв'язаного з приводом проміжного вала, з'єднаного з...

Номер патенту: 64874

Опубліковано: 15.03.2004

Автори: Котелевець Юрій Сергійович, Володін Олександр Валентинович, Петрусенко Ала Олександрівна, Котелевец Ірина Юріївна, Гуськов Олександр Миколайович

МПК: B21C 47/28

Мітки: моталки, типу, ексцентрикового, барабан

Формула / Реферат:

Барабан моталки ексцентрикового типу, що складається з привідного вала корпуса барабана з гальмовим шківом, механізму затиску кінців штаб поворотних сегментів, який відрізняється тим, що поворотні сегменти, закріплені на осях обертання в корпусі барабана, виконані з можливістю своїми вільними кінцями (при постійному контакті стичних поверхонь) зворотно-поступального руху один відносно одного з опиранням на ексцентрик вала, причому сегмент із...

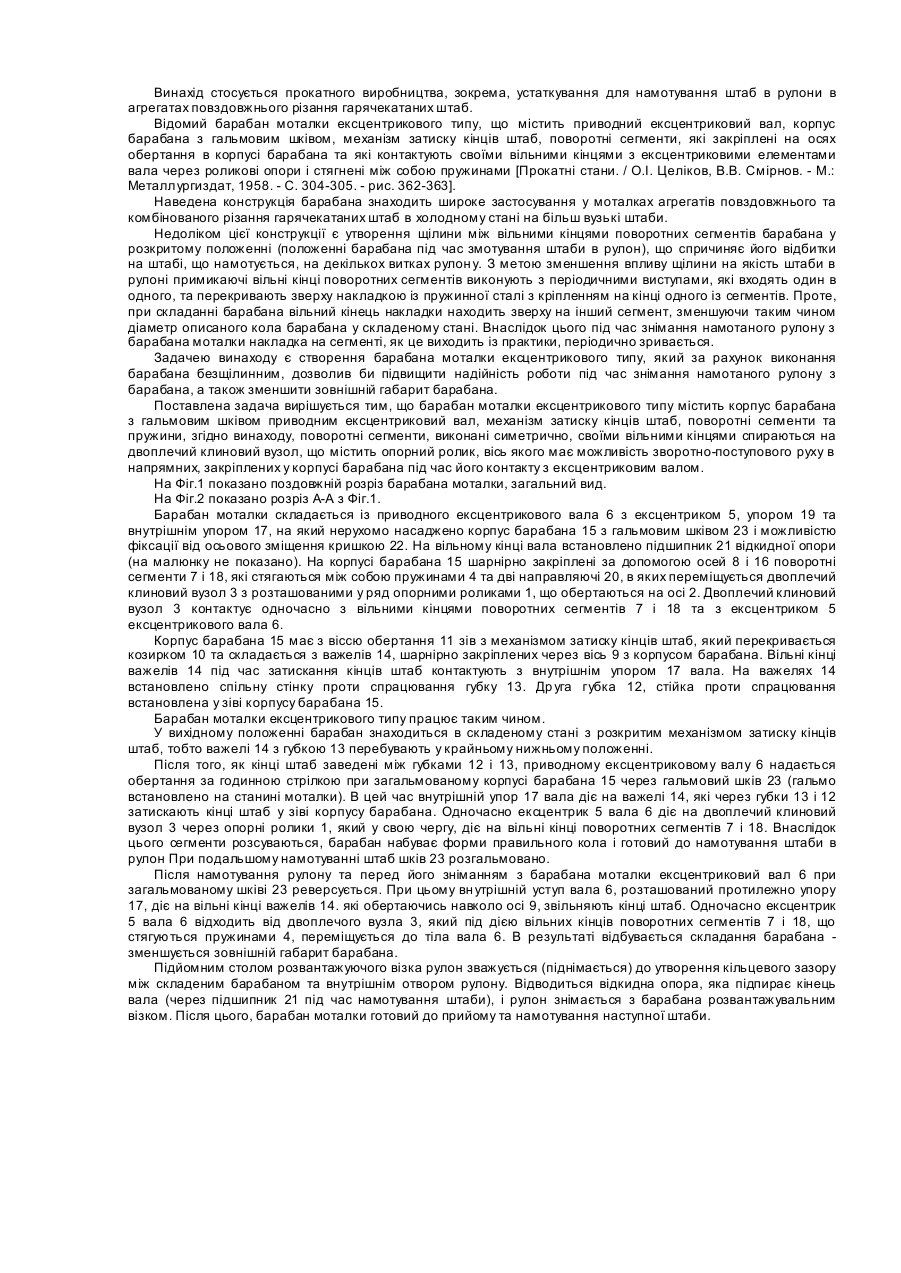

Номер патенту: 64871

Опубліковано: 15.03.2004

Автори: Котелевець Юрій Сергійович, Вінніков Леонід Константинович, Шейман Генадій Моісійович, Савченко Віктор Савельйович, Гуськов Олександр Миколайович, Володін Олександр Валентинович

МПК: B21C 47/28

Мітки: барабан, моталки, ексцентрикового, типу

Формула / Реферат:

Барабан моталки ексцентрикового типу, який містить корпус з гальмовим шківом, привідний ексцентриковий вал, механізм затиску кінців штаб, поворотні сегменти та пружини, який відрізняється тим, що поворотні сегменти, виконані симетрично, своїми вільними кінцями оперті на двоплечий клиновий вузол, що містить опорний ролик, вісь якого виконана з можливістю зворотно-поступального руху в напрямних, закріплених у корпусі, під час його контакту з...

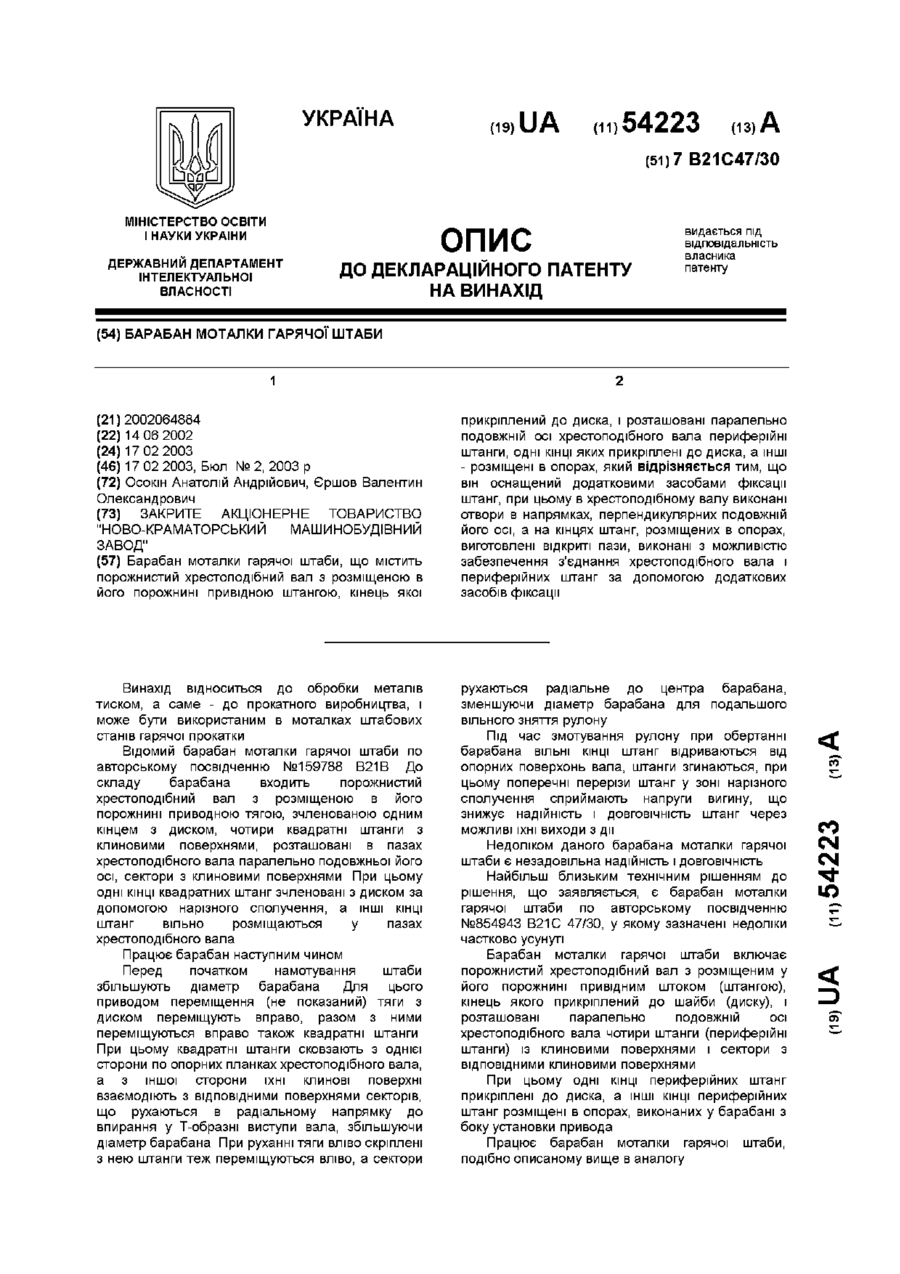

Номер патенту: 54223

Опубліковано: 17.02.2003

Автори: Єршов Валентин Олександрович, Осокін Анатолій Андрійович

МПК: B21C 47/28

Мітки: штаби, гарячої, моталки, барабан

Формула / Реферат:

Барабан моталки гарячої штаби, що містить порожнистий хрестоподібний вал з розміщеною в його порожнині привідною штангою, кінець якої прикріплений до диска, і розташовані паралельно подовжній осі хрестоподібного вала периферійні штанги, одні кінці яких прикріплені до диска, а інші - розміщені в опорах, який відрізняється тим, що він оснащений додатковими засобами фіксації штанг, при цьому в хрестоподібному валу виконані отвори в напрямках,...

Номер патенту: 45331

Опубліковано: 15.04.2002

Автор: Калашніков Анатолій Олександрович

МПК: B21C 47/28

Мітки: моталки, барабан

Формула / Реферат:

1. Барабан моталки, содержащий полый вал с торцевыми фланцами, внутри которого размещена вставная разводка энергоносителя, вертлюг, соединенный с одним из торцевых фланцев, корпусной сегмент Т-образной формы с цилиндрической поверхностью и ребром соединенный с другим фланцем полого вала, встроенную в ребро силовую установку в виде цилиндров, одни из которых связаны с надетым на ребро корпусного сегмента расклинивающим сегментом, другие - с...

Номер патенту: 37809

Опубліковано: 15.05.2001

Автори: Горовий Олександр Борисович, Литвинов Віктор Іванович, Сергєєв Леонід Володимирович, Кочевенко Іван Іванович, Бордюгов Вячеслав Миколайович, Тітієвський Володимир Маркович

МПК: B21C 47/28

Мітки: котушка, рознімна, дроту, намотування, бухт

Текст:

...взаємодіє по ковзній посадці з торцевою поверхнею головного диска 1. Ведучий 1 і ведений 2 диски мають ребра жорсткості 16. Для забезпечення намотування витків точно по гвинтовій лінії на обичайці 5 закріплений клиноподібний пруток 17, довжина якого дорівнює довжині обичайки. Ведучий 1 і ведений 2 диски мають конусні посадкові місця 18 і 19. Рознімна котушка при намотуванні працює наступним чином. Складання котушки починають з приварювання до...

Номер патенту: 37123

Опубліковано: 16.04.2001

Автори: Бордюгов Вячеслав Миколайович, Кочевенко Іван Іванович, Тітієвський Володимир Маркович

МПК: B21C 47/28

Мітки: рознімна, намотування, бухт, котушка

Текст:

...з гайкою 13. Поміж ступицею 4 і гайкою 11 розташована втулка 12. Збирання та розбирання котушки здійснюється наступним чином. У ступицю 3 з жорстко закріпленим в ній опорним кільцем Р поміщають пружину 7, втулку 6 і опорне кільце 9, яке також жорстко закріплюють зі ступицею 3. Гвинт 10 вгвинчують у втулку 6. Потім на гвинт 10 нагвинчують гайку 11 і зближують ведений диск 2 з обичайкою 5 до утворення зазору “а", рівного 8…10 мм. В...

Номер патенту: 31282

Опубліковано: 15.12.2000

Автори: Єршов Валентин Олександрович, Осокін Анатолій Андрійович

МПК: B21C 47/28

Мітки: барабан, моталки, штаби, гарячої

Текст:

...виступами, входячими у кільцеві ви точки втулок, - підпори виконані з похилими поверхнями і виступами , - вставки виконані з двох частин:штовхача та захвата,взаємодіючих по площені, перпендикулярній осі барабана, - поверхня штовхача, контактуюча з підпором приводної штанги, ви конана суцільною, а довжина штовхача - не менше половини довжини під пору. Таким чином запропоноване рішення має нові форми виконання елементів. Між сукупністю...

Номер патенту: 27942

Опубліковано: 16.10.2000

Автори: Осокін Анатолій Андрійович, Єршов Валентин Олександрович

МПК: B21C 47/28

Мітки: моталки, гарячої, штаби, барабан

Текст:

...Т-образными пазами, полый крестообразный вал с Т-образными выступами, расположенную в полости крестообразного вала приводную штангу, соединительные звенья, расположенные между секторами и приводной штангой, и отличительные признаки соединительные звенья выполнены в виде вставок трапецеидальной формы, вставки оснащены Т-образными выступами, располагающимися в Т-образных пазах секторов, вставки выполнены с противоположной стороны с наклонными...

Номер патенту: 27541

Опубліковано: 15.09.2000

Автор: Калашніков Анатолій Олександрович

МПК: B21C 47/00, B21C 47/28

Мітки: барабан, моталки

Текст:

...положении, на фиг. 3 - разрез Б-Б, фиг 1, барабан в режиме намотки полосы, на фиг. 4 разрез В-В, фиг. 1, с механизмом формирования боковых сегментов; на фиг, 5 - узел разводки энергоносителя, фиг 1 Барабан моталки состоит из узла 1, включающего полый вал 2, являющийся составной частью и имеющего внутренние и наружные ступенчатые цилиндрические поверхности, на которых устанавливаются или сопрягаются торцевая крышка 3, подшипники качения...

Номер патенту: 16178

Опубліковано: 29.08.1997

Автори: Калашніков Анатолій Олександрович, Булгаков Євген Григорович

МПК: B21C 47/28

Мітки: моталки, барабан

Формула / Реферат:

1. Барабан моталки, содержащий полую гильзу, размещенный в последней вал, охватывающие вал сегменты с продольными ребрами, узел связи сегментов с гильзой, а также узлы связи сегментов с валом, включающие каждый установленные на валу и сегментах скалки и шарнирно сочлененные с ними пары серег, размещенных в пазах вала, отличающийся тем, что, с целью повышения надежности, узел связи сегментов с полой гильзой выполнен в виде смонтированных на...
