Обладнання безпеки сліпого

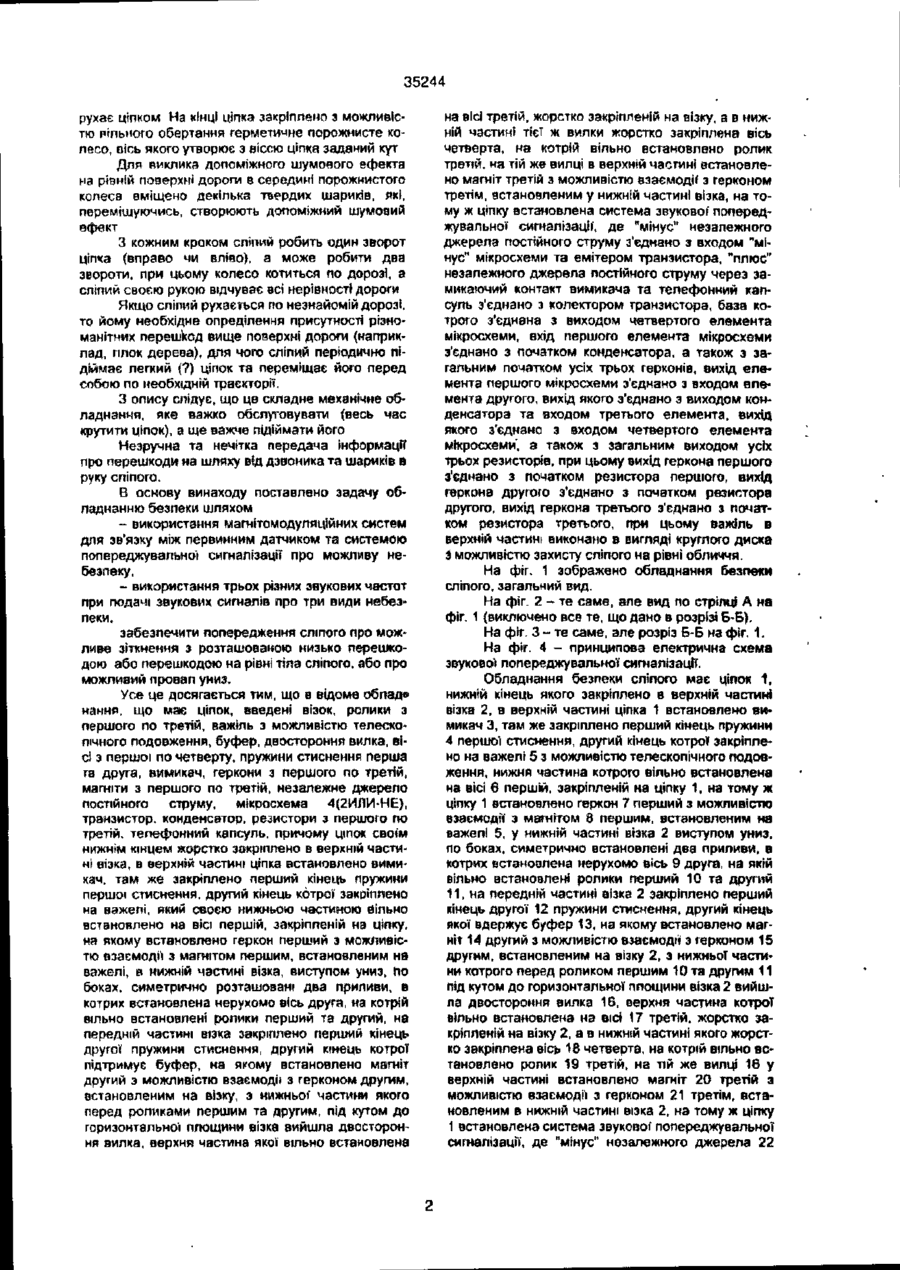

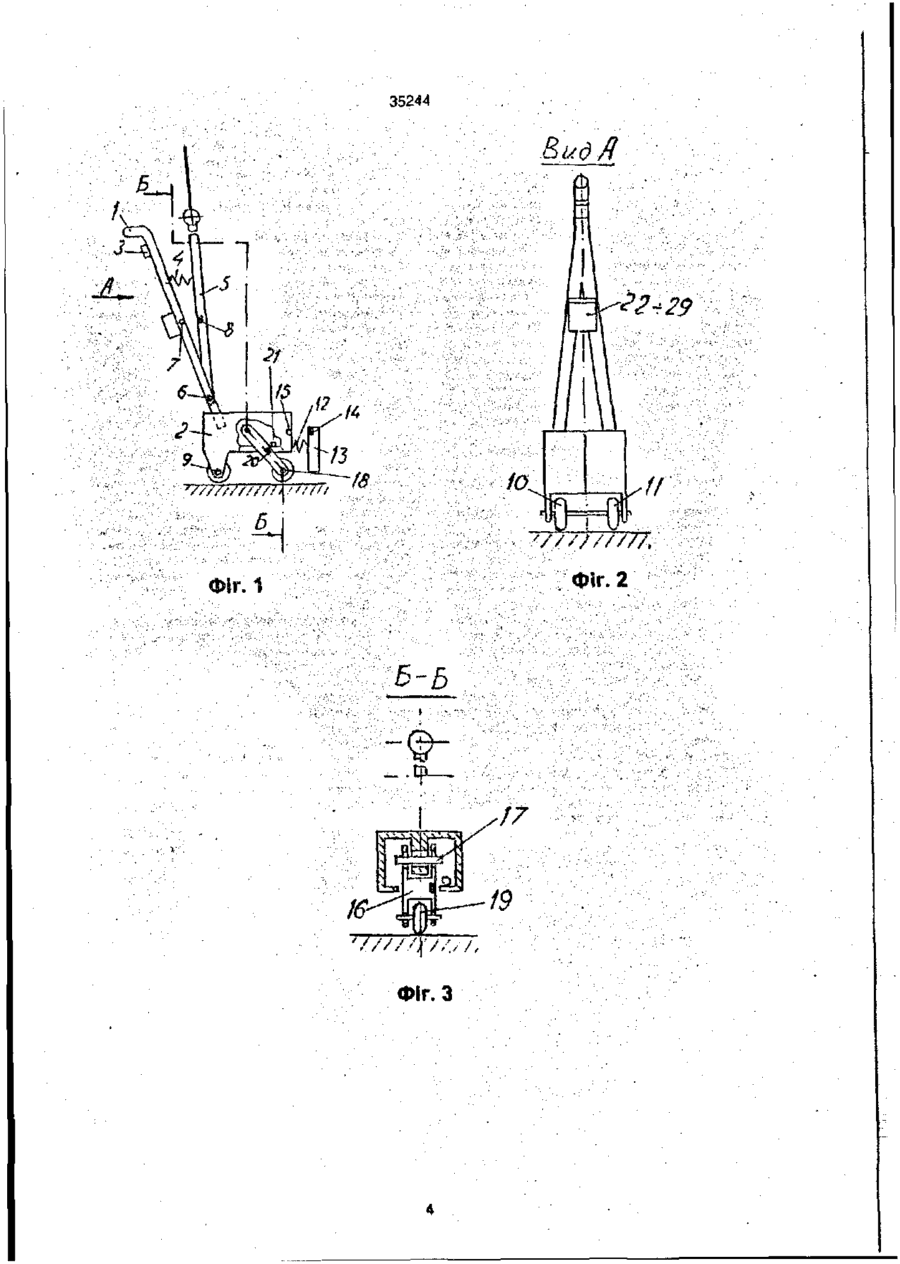

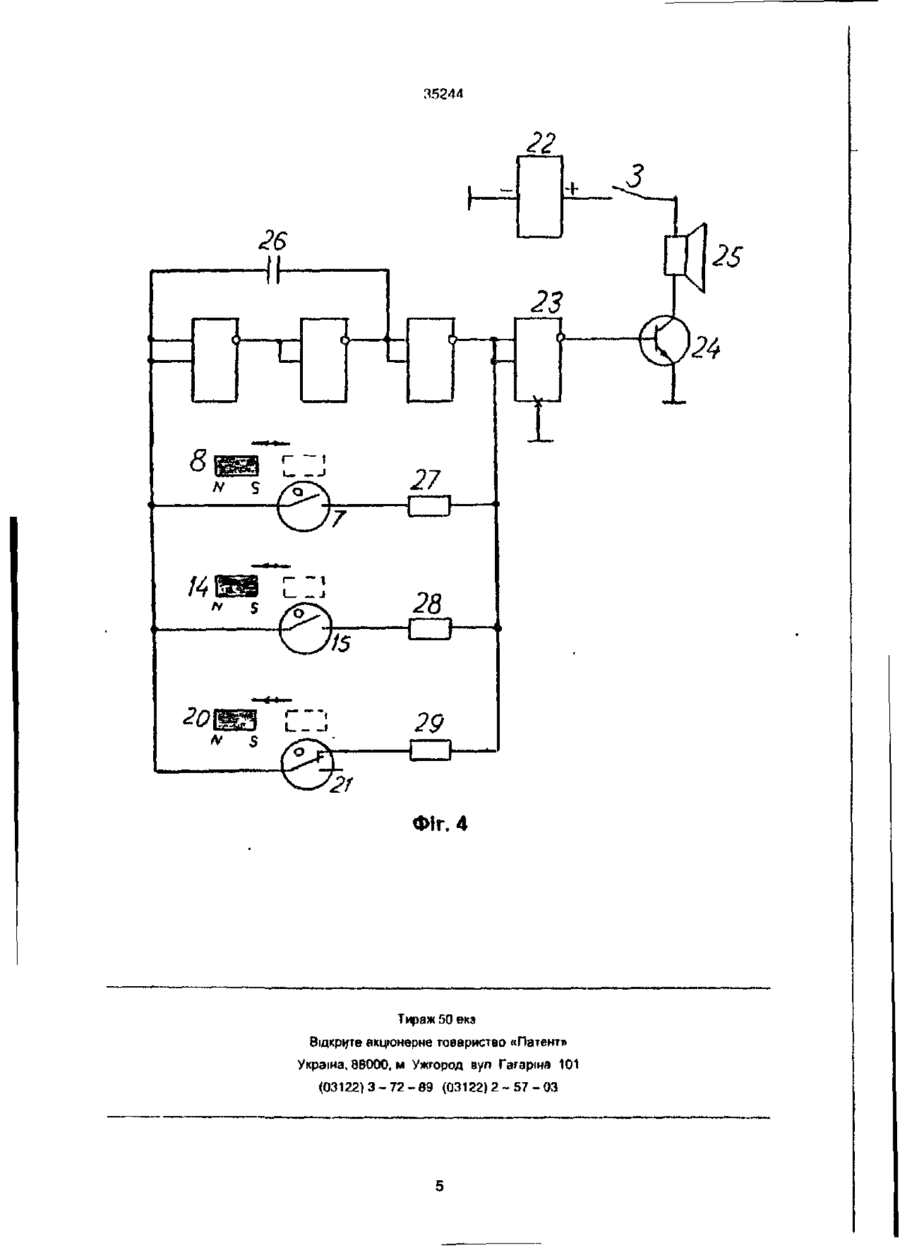

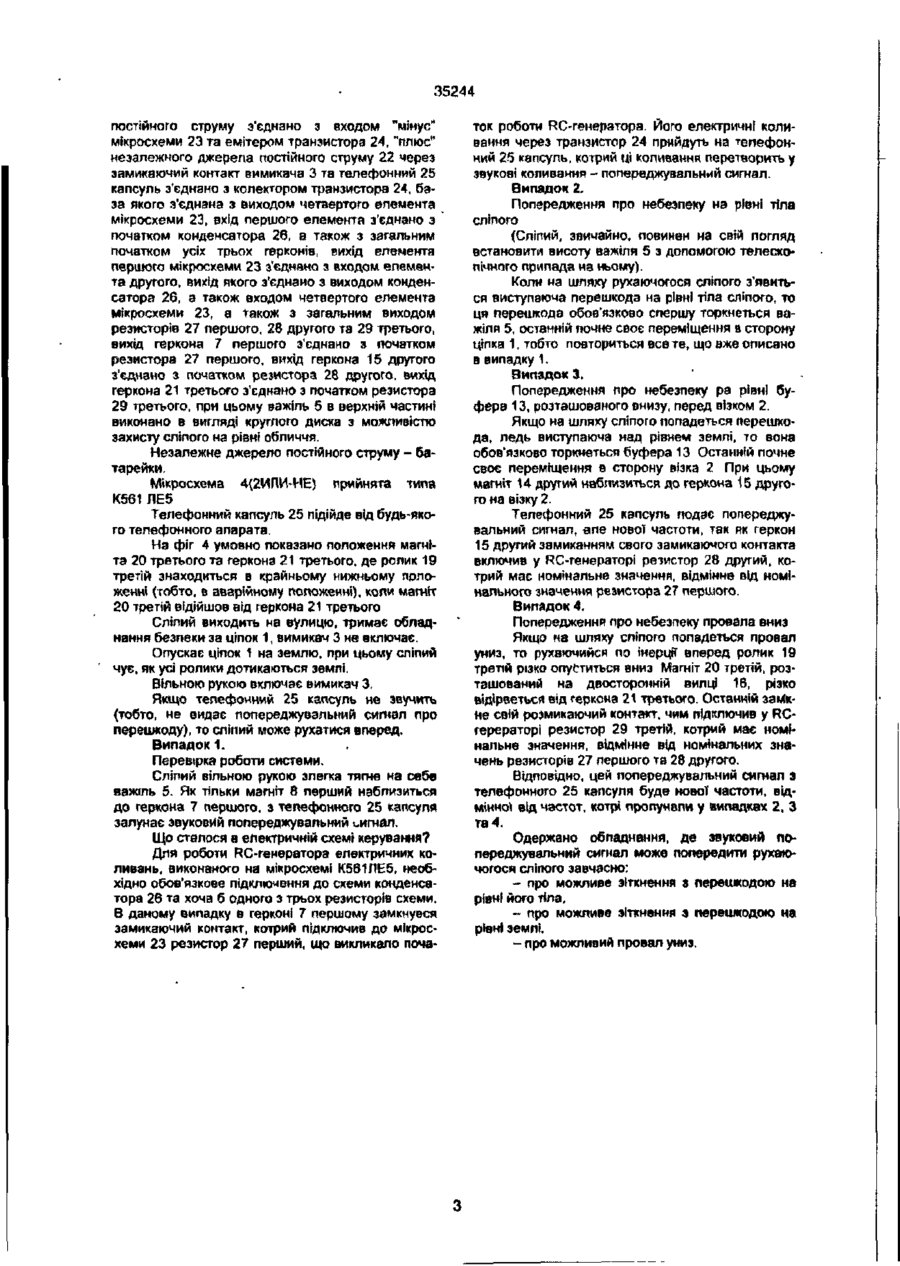

Обладнання безпеки сліпого, що включає ціпок, яке відрізняється тим, ш,о введені візок, ролики перший, другий та третій, важіль з можливістю телескопічного подовження, буфер, двостороння в и т а , осі з першей по четверту, пружини стиснення перша та друга, вимикач, геркони з першого по третій, магніти з першого по третій, незалежне джерело постійного струму, мікросхема 4(2ИЛИ-НЕ), транзистор, конденсатор, резистори з першого по третій, телефонний капсуль, причому ціпок своїм нижнім юнцем жорстко закріплено в верхній частині візка, в верхній частині ціпка встановлено вимикач, там же закріплено перший кінець першої пружини стиснення, другий кінець якої закріплено на важелі, який своєю нижнього частиною вільно встановлено на осі першій, закріпленій на ціпку, на якому встановлено геркон перший з можливістю взаємодії' з магнітом першим, встановленим на важелі, в нижній частині візка, виступом униз, по боках, симетрично розташовані даа приливи, в яких встановлена нерухомо вісь друга, на якій вільно встановлені ролики перший та другий, на передній частині візка закріплено перший кінець другої пружини стиснення, другий кінець яко) підтримує буфер, на якому встановлено магніт другий з можливістю взаємодії з герконом другим, встановленим на візку, з нижньої частини якого перед роликами першим та другим, під кутом до горизонтальної площини візка вийшла двостороння вилка, верхня частина якої вільно встановлена на осі третій, жорстко закріпленій на візку, а в нижній частині тієї ж випки жорстко закріплена вісь четверта, на якій вільно встановлено ролик третій, на тій же вилці в верхній частині встановлено магніт третій з можливістю взаємодії з герконом третім, встановленим у нижній частині візка, на тому ж ціпку встановлена система звукової попереджувальної сигналізації, де "мінус" неза« лежното джерела постійного струму з'єднано зі входом "мінус" мікросхеми та емітером транзистора, "плюс" незапежного джерела постійного струму через замикаючий контакт вимикача та телефонний капсуль з'єднано з колектором транзистора, база якого з'єднана з виходом четвертого елемента мікросхеми, вхід першого елемента мікросхеми з'єднано з початком конденсатора, а також з загальним початком усіх трьох герконів, вихід елемента першого мікросхеми з'єднано з входом елемента другого, вихід якого з'єднано з виходом транзистора та входом третього елемента, вихід якого з'єднано з входом четвертого елемента мікросхеми, а також з загальним виходом усіх трьох резисторів, при цьому вихід геркона першого з'єднано з початком резистора першого, вихід геркона другого з'єднано з початком резистора другого, вихід геркона третього з'єднано з початком резистора третього, при цьому важіль в верхній частині виконано в вигляді круглого диска з можливістю захисту сліпого на рівні обличчя. т t м in со < Винахід відноситься до обладнання, котре попереджує звуковим сигналом спіпого під час його руху про можливе зіткнення з перешкодою, або про можливий провал униз Вщом» "Способ ультразвуковой локации в условиях плохой видимости" (Див а с СРСР 2011204 та а с СРСР 2020519), які складні по своему устрію, до того ж вони не зможуть попередити сліпого у випадку невисокої перешкоди на його шлягу чи у можливості провалу вниз Найбільш близьким по своему технічному змісту являється "Устройство для облегчения хождения слепых" (Див патент 1826891 СРСР. А61НЗ/06) Воно має розсувний иіпок з сталевого зігнутого стрижня та алюмінієвої трубки з елементами фіксації її елементів, який мас дзвоники. Верхній кінець ціпка мас держак тз фіксуючу петлю, котра полегшує вдержання держака в руці сліпого Вона має скобу, котра служить для зменшення навантаження на пальці руки, коли остання 35244 рухає ціпком На кінці ціпка закріплено з можливістю вільного обертання герметичне порожнисте колесо, вісь якого утворює з віссю ціпка заданий кут Для виклика допоміжного шумового ефекта на рівній поверхні дороги в середині порожнистого колеса вміщено декілька твердих шариків, які, переміщуючись, створюють допоміжний шумовий ефект З кожним кроком сліпий робить один зворот ціпка {вправо чи вліво), а може робити два звороти, при цьому колесо котиться по дорозі, а сліпий своєю рукою відчуває всі нерівності дороги Якщо сліпий рухається по незнайомій дорозі, то йому необхідне определения присутності різноманітних перешкод вище поверхні дороги (наприклад, гілок дерева), для чого сліпий періодично підіймає легкий (?) ціпок та переміщає йога перед собою по необхідній траєкторії. З опису слідує,що це складне механічне обладнання, яке важко обслуговувати (весь час крутити ціпок), а ще важче підіймати його Незручна та нечітка передача інформації про перешкоди на шляху від дзвоника та шариків а руку спілого. В основу винаходу поставлено задачу обладнанню безпеки шляхом - використання магнітомодуляційних систем для зв'язку між первинним датчиком та системою попереджувальної сигналізації про можливу небезпеку, - використання трьох різних звукових частот при подачі звукових сигналів про три види небезпеки, забезпечити попередження сліпого про можливе зіткнення з розташованою низько перешкодою або перешкодою на рівні тіла сліпого, або про можливий провал униз. Усе це досягається тим, що в відоме обпаде нання, що має ціпок, введені візок, ролики з першого по третій, важіль з можливістю телескопічного подовження, буфер, двостороння вилка, вісі з першої по четверту, пружини стиснення перша та друга, вимикач, геркони з першого по третій, магніти з першого по третій, незалежне джерело постійного струму, мікросхема 4(2ИЛИ-НЕ), транзистор, конденсатор, резистори з першого по третій, телефонний капсуль, причому ціпок своїм нижнім кінцем жорстко закріплено в верхній частині візка, в верхній частині ціпка встановлено вимикач, там же закріплено перший кінець пружини першої стиснення, другий кінець котрої закріплено на важелі, який своєю нижньою частиною вільно встановлено на вісі першій, закріпленій на ціпку, на якому встановлено геркон перший з можливістю взаємодії з магнітом першим, встановленим на важелі, в нижній частині візка, виступом униз, По боках, симетрично розташовані два приливи, в котрих встановлена нерухомо вісь друга, на котрій вільно встановлені ролики перший та другий, на передній частині візка закріплено перший кінець другої пружини стиснення, другий кінець котрої підтримує буфер, на якому встановлено магніт другий з можливістю взаємодії з герконом другим, встановленим на візку, з нижньої частини якого перед роликами першим та другим, під кутом до горизонтальної площини візка вийшла двостороння вилка, верхня частина якої вільно встановлена на вісі третій, жорстко закріпленій на візку, а в нижній частині тієї ж вилки жорстко закріплена вісь четверта, на котрій вільно встановлено ролик третій, на тій же вилці в верхній частині встановлено магніт третій з можливістю взаємодії з герконом третім, встановленим у нижній частині візка, на тому ж ціпку встановлена система звукової попереджувальної сигналізації, де "мінус" незалежного джерела постійного струму з'єднано з входом "мінус" мікросхеми та емітером транзистора, "плюс" незалежного джерела постійного струму через замикаючий контакт вимикача та телефонний капсуль з'єднано з колектором транзистора, база котрого з'єднана з виходом четвертого елемента мікросхеми, вхід першого елемента мікросхеми з'єднано з початком конденсатора, а також з загальним початком усіх трьох герконів, вихід елемента першого мікросхеми з'єднано з входом елемента другого, вихід якого з'єднано з виходом конденсатора та входом третього елемента, вихід якого з'єднано з входом четвертого елемента мікросхеми, а також з загальним виходом усіх трьох резисторів, при цьому вихід геркона першого з'єднано з початком резистора першого, вихід геркона другого з'єднано з початком резистора другого, вихід геркона третього з'єднано з початком резистора третього, при цьому важіль в верхній частині виконано в вигляді круглого диска 3 можливістю захисту сліпого на рівні обличчя. На фіг. 1 зображено обладнання безпеки сліпого, загальний вид. На фіг. 2 - те саме, але вид по стрілці А на фіг. 1 (виключено все те, що дано в розрізі Б-Б). На фіг. З - те саме, але розріз Б-Б на фіг. 1. На фіг. 4 - принципова електрична схема звукової попереджувальної сигналізації. Обладнання безпеки сліпого має ціпок 1, нижній кінець якого закріплено в верхній частині візка 2, в верхній частині ціпка 1 встановлено вимикач 3, там же закріплено перший кінець пружини 4 першої стиснення, другий кінець котрої закріплено на важелі 5 з можливістю телескопічного подовження, нижня частина котрого вільно встановлена на вісі 6 першій, закріпленій на ціпку 1, на тому ж ціпку 1 встановлено геркон 7 перший з можливістю взаємодії з магнітом 8 першим, встановленим на важелі 5. у нижній частині візка 2 виступом униз, по боках, симетрично встановлені два приливи, в котрих встановлена нерухомо вісь 9 друга, на якій вільно встановлені ролики перший 10 та другий 11, на передній частині візка 2 закріплено перший кінець другої 12 пружини стиснення, другий кінець якої вдержує буфер 13, на якому встановлено магніт 14 другий з можливістю взаємодії з герконом 15 другим, встановленим на візку 2, з нижньої частини котрого перед роликом першим 10 та другим 11 під кутом до горизонтальної площини візка 2 вийшла двостороння вилка 16, верхня частина котрої вільно встановлена на вісі 17 третій, жорстко закріпленій на візку 2, а в нижній частині якого жорстко закріплена вісь 18 четверта, на котрій вільно встановлено ролик 19 третій, на тій же вилці 16 у верхній частині встановлено магніт 20 третій з можливістю взаємодії з герконом 21 третім, встановленим в нижній частині візка 2, на тому ж ціпку 1 встановлена система звукової' попереджувальної сигналізації, де "мінус" незалежного джерела 22 35244 постійного струму з'єднано з входом "мінус мікросхеми 23 та емітером транзистора 24, "плюс" незалежного джерела постійного струму 22 через замикаючий контакт вимикача 3 та телефонний 25 капсуль з'єднано з колектором транзистора 24. база якого з'єднана з виходом четвертого елемента мікросхеми 23, вхід першого елемента з'єднано з початком конденсатора 26, а також з загальним початком усіх трьох герконів, вихід елемента першого мікросхеми 23 з'єднана з входом елемента другого, вихід якого з'єднано з виходом конденсатора 26, а також входом четвертого елемента мікросхеми 23, а також з загальним виходом резисторів 27 першого. 28 другого та 29 третього, вихід геркона 7 першого з'єднано з початком резистора 27 першого, вихід геркона 15 другого з'єднано з початком резистора 28 другого, вихід геркона 21 третього з'єднано з початком резистора 29 третього, при цьому важіль 5 в верхній частині виконано в вигляді круглого диска з можливістю захисту сліпого на рівні обличчя. Незалежне джерело постійного струму - батарейки. Мікросхема 4(2ИПИ-НЕ) прийнята типа К561 ЛЕ5 Телефонний капсуль 25 підійде від будь-якого телефонного апарата. На фіг 4 умовно показано положення магніта 20 третього та геркона 21 третього, де ролик 19 третій знаходиться в крайньому нижньому положенні (тобто, в аварійному попоженні), коли матгг 20 третій відійшов від геркона 21 третього Сліпий виходить на вулицю, тримає обладнання безпеки за ціпок 1, вимикач 3 не включає. Опускає ціпок 1 на землю, при цьому сліпий чує, як усі ролики дотикаються землі. Вільною рукою включає вимикач 3. Якщо телефонний 25 капсуль не звучить {тобто, не видає попереджувальний сигнал про перешкоду), то сліпий може рухатися вперед. Випадок 1. Перевірка роботи системи. Сліпий віпьною рукою злегка тягне на себе важгль 5. Як тільки магніт 8 перший наблизиться до геркона 7 першого, з тепефонного 25 капсуля залунає звуковий попереджувальний сигнал. Що сталося в еПектричній схемі керування? Для роботи RC-генератора електричних коливань, виконаного на мікросхемі К561ЛЕ5, необхідно обов'язкове підключення до схеми конденсатора 26 та хоча б одного з трьох резисторів схеми. В даному випадку в герконі 7 першому замкнувся замикаючий контакт, котрий підключив до мікросхеми 23 резистор 27 перший, що викликало поча ток роботи RC-генератора. Його електричні коливання через транзистор 24 прийдуть на телефонний 25 капсуль, котрий ці коливання перетворить у звукові коливання - попереджувальний сигнал. Випадок 2. Попередження про небезпеку на рівні тіла сліпого (Сліпий, звичайно, повинен на свій погляд встановити висоту важіля 5 з допомогою телескопічного припада на ньому). Коли на шляху рухаючогося сліпого з'явиться виступаюча перешкода на рівні тіла сліпого, то ця перешкода обов"язково спершу торкнеться важіля 5, останній почне своє переміщення в сторону ціпка 1, тобто повториться все те, що вже описано в випадку 1. Випадок 3. Попередження про небезпеку ра рівні буфера 13, розташованого внизу, перед візком 2. Якщо на шляху сліпого попадеться перешкода, ледь виступаюча над рівнем землі, то вона обов'язково торкнеться буфера 13 Останній почне своє переміщення в сторону візка 2 При цьому магніт 14 другий наблизиться до геркона 15 другого на візку 2. Телефонний 25 капсуль подає попереджувальний сигнал, апе нової частоти, так як геркон 15 другий замиканням свого замикаючого контакта включив у RC-генераторі резистор 28 другий, котрий має номінальне значення, відмінне від номінального значення резистора 27 першого. Випадок 4. Попередження про небезпеку провала вниз Якщо на шляху сліпого попадеться провал униз, то рухаючийся по Інерції вперед ролик 19 третій різко опуститься вниз Магніт 20 третій, розташований на двосторонній вилці 16, різко відірветься від геркона 21 третього. Останній заМкне свій розмикаючий контакт, чим підключив у RCгерераторі резистор 29 третій, котрий має номінальне значення, відмінне від номінальних значень резисторів 27 першого та 28 другого. Відповідно, цей попереджувальний сигнал з тепефонного 25 капсуля буде нової частоти, відмінно* від частот, котрі пролучапи у випадках 2, З та 4. Одержано обладнання, де звуковий попереджувальний сигнал може попередити рухаючогося сліпого завчасно: - про можливе зіткнення з перешкодою на рівні його тіла, - про можливе зіткнення з перешкодою на рівні землі, - про можливий провал униз. 35244 Вид Я V/// 7 ///7 . Фіг. 2 ir. 1 5-5 _ .CD Фіг.3 35244 Фіг. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород вул Гагаріна 101 (03122)3-72-89 (03122)2-57-03
