Пристрій для комбинованої виїмки вугільних пластів

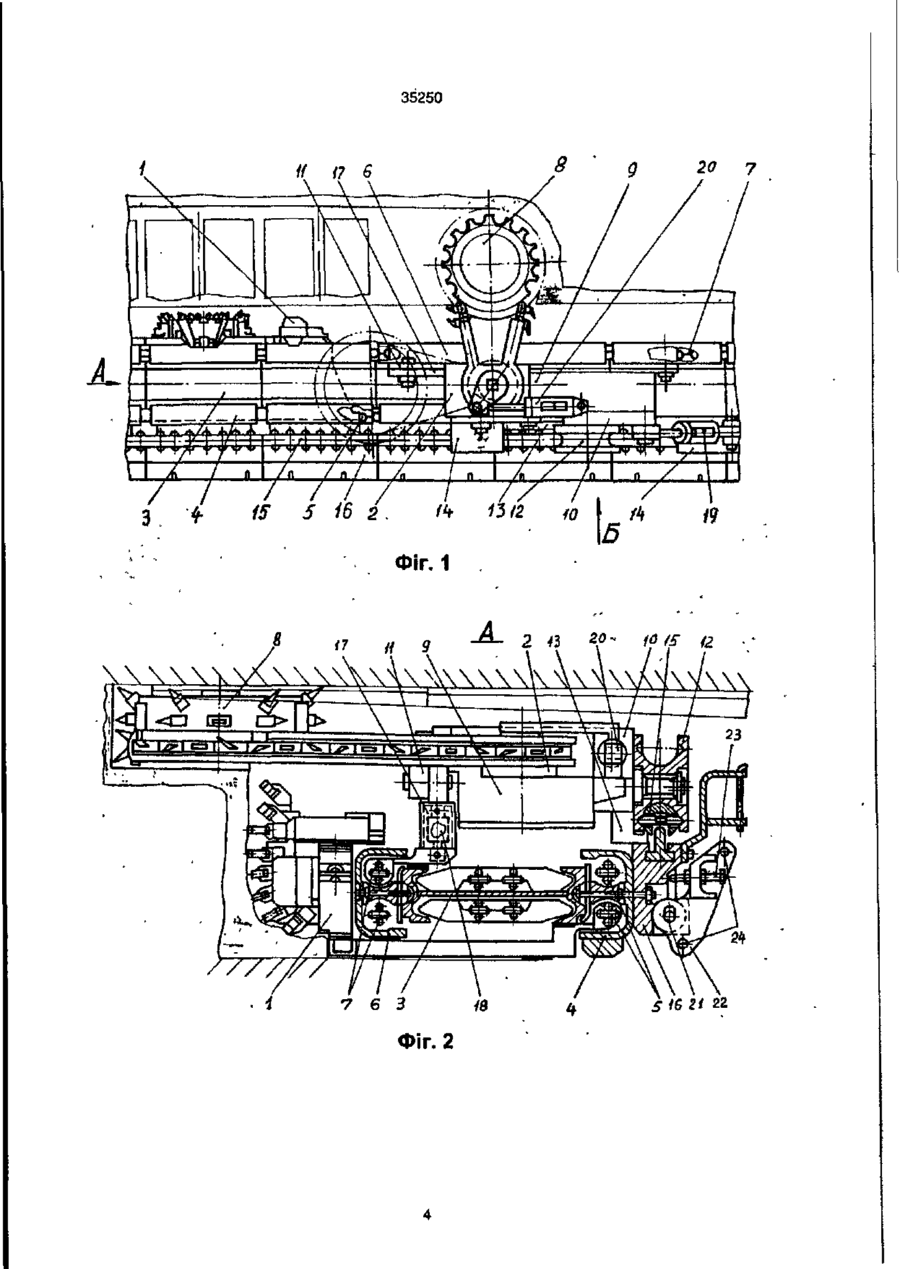

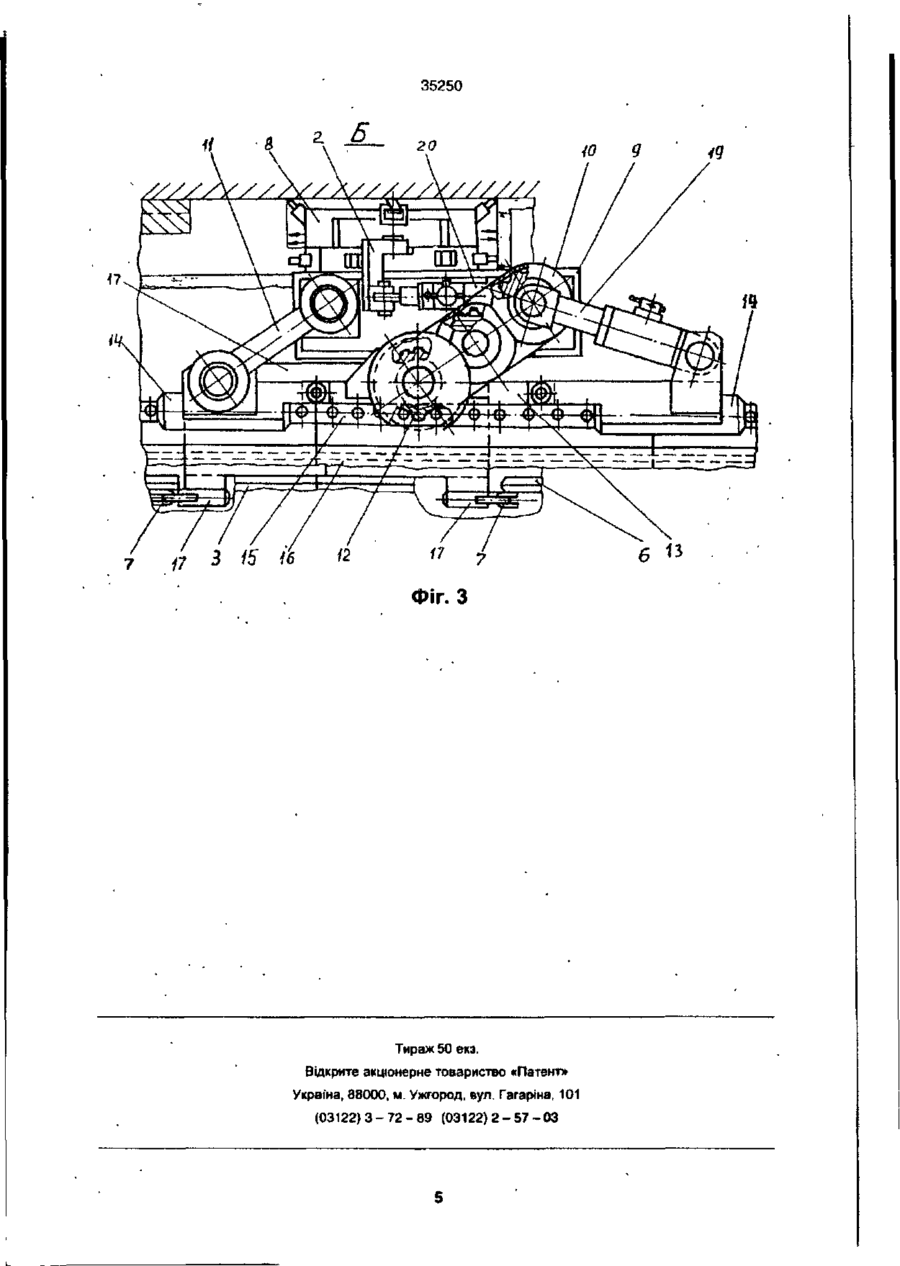

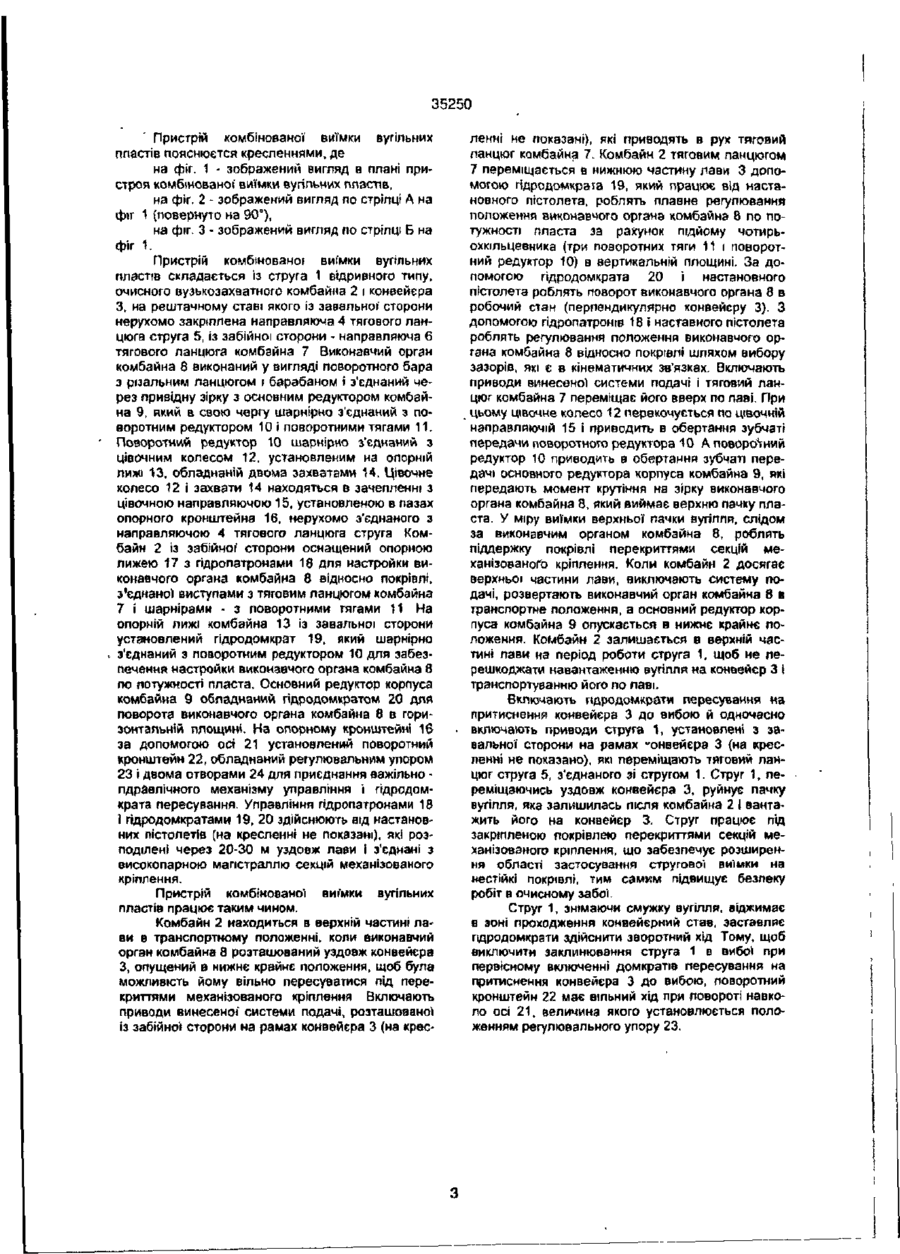

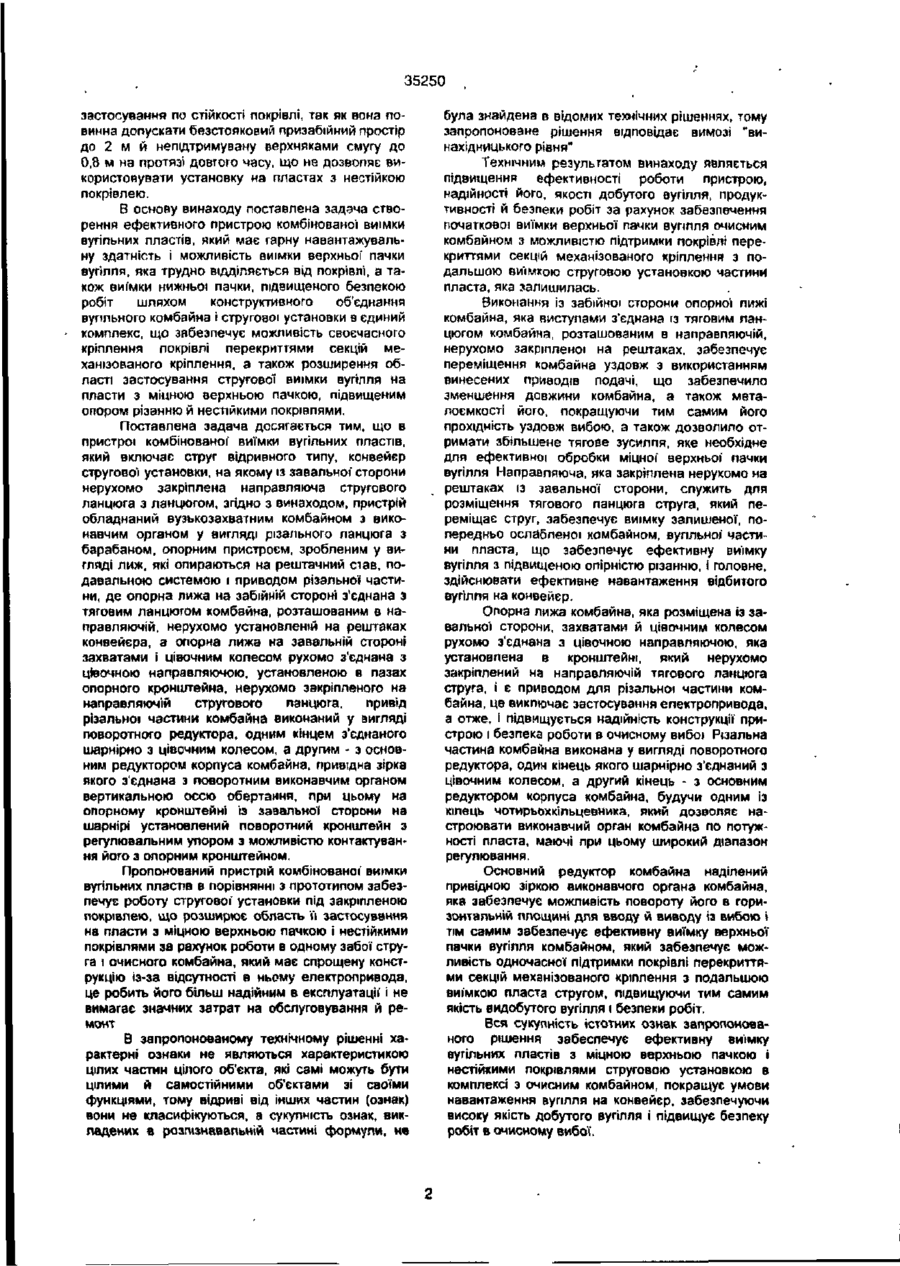

УКРАЇНА (19) UA (ID 35250 (із) А (5і)6Е21С27/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ КОМБІНОВАНОЇ ВИЇМКИ ВУГІЛЬНИХ ПЛАСТІВ (21)99095038 * (22) 10.09.1999 , (24) 15.03.2001 (46) 15.03.2001, Бюл № 2, 2001 р. (72) Бушуйченко Олег Станіславович, Броневицький Володимир Юрійович, Хижняк Микола Якович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВЩПОВ1• ДАЛЬНІСТЮ "КОНАРД" (57) Пристрій комбінованої виїмки вугільних пластів, який включає струг відривного типу, конвейєр стругової установки, на якому із завальної сторони нерухомо закріплена направляюча стругового ланцюга з ланцюгом, який відрізняється тим, що пристрій обладнаний вузькозахватним комбайном з виконавчим органом у вигляді різального ланцюга з барабаном, опорним пристроєм, зробленим у вигляді лиж, які опираються на решгачний став, подавальною системою і при Винахід відноситься до гірничої промисловості, зокрема для очисних робіт комбінованої виїмки вугілля струговою установкою з очисним комбайном. Відомий пристрій очисного вузькозахватного комбайна, призначеного для виїмки вугілля в очисному забої, який установлений на рештачному ставі конвейєра і обладнаний барабанним виконавчим органом з вертикальною оссю обертання, підгрібаючим пристроєм, електроприводом та механізмом подачі, виконаного у вигляді обкаточної приводної зірки по нерухомому тяговому органукруглокільцевого ланцюга, розтянутого уздовж вибою і закріпленого компенсуючими пристроями на головках конвейєра (Див. книгу "Методичні положення вибору і застосування очисних механізованих комплексів у вугільних шахтах". Під загальною редакцією Є.І МІкляєва: -М., Ін-т гірничої' справи Ім. Скочинського, 1990, с 170-174). Недоліком роботи відомого очисного комбайна є незадовільне навантаження відбитого вугілля на конвейєр виконавчим органом і підгрібаючим пристроєм, який не повністю підбирає з фунту відбите вугілля, а тому він збирається навколо виконавчого органа комбайна, в зв'язку з чим збільшуються ущільнення від повторної циркуляції вугілля при навантаженні, при цьо водом різальної частини, де опорна лижа на забійній стороні з'єднана з тяговим ланцюгом комбайна, розташованим в направляючій, нерухомо установленій на рештаках конвейєра, а опорна лижа на завальній стороні захватами І цівочним колесом рухомо з'єднана з цівочною направляючою, установленою в пазах опорного кронштейна, нерухомо закріпленого на направляючій стругового ланцюга, привід різальної частини комбайна виконаний у вигляді поворотного редуктора, одним кінцем з'єднаного шарнірно з цівочним колесом, а другим - з основним редуктором корпуса комбайна, привідна зірка якого -з'єднана з поворотним виконавчим органом вертикальною оссю обертання, при цьому на опорному кронштейні із завальної сторони на шарнірі установлений поворотний кронштейн з регулювальним упором з можливістю контактування його з опорним кронштейном. му знижується сортність вугілля за рахунок його роздрібнення і збільшується пилоутворення. Крім того, наявність на комбайні електропривода вимагає конструктивних елементів передачі енергії до нього, що ускладнює конструкцію комбайна І робить її менш надійною в роботі. Найближчим по технічній суті до заявленого рішенняг прийнятого за прототип, є стругова установка для виїмки вугілля в очисному вибої, у якої направляюча стругового ланцюга розташована Із завальної сторони конвейєра. Виконавчий орган (струг) наділений підконвейєрною плитою, яка опирається на грунт пласта (Див. книгу "Експлуатація стругових установок" М.П.Лобасов та ін. - К, Техніка. 1984, ст. 11-17). Відома стругова установка покращує умови навантаження відбитого вугілля й забезпечує високу його якість. Однак стругова установка не забезпечує ВИЇМКИ вугілля при наявності міцної верхньої пачки, яка трудно відокремлюється від покрівлі й розташованої вище зони, яка обробляється стругом. Тому для її обвалення потрібний додатковий ручний відбій, що ускладнює стругову виїмку, а також не забезпечує можливості вживання агрегатованого механізованого кріплення для роботи в комплексі зі струговою установкою Крім того, стругова установка має обмежену область о in CM to со 5Г 35250 застосування по стійкості покрівлі, так як вона повинна допускати безстопковии призабійний простір до 2 м й непідтримувану верхняками смугу до 0,8 м на протязі довгого часу, що не дозволяє використовувати установку на пластах з нестійкою покрівлею. В основу винаходу поставлена задача створення ефективного пристрою комбінованої виїмки вугільних пластів, який має гарну навантажувальну здатність і можливість виїмки верхньої пачки вугілля, яка трудно відділяється від покрівлі, а також виїмки нижньої пачки, підвищеного безпекою робіт шляхом конструктивного об'єднання вугільного комбайна і стругової установки в єдиний комплекс, що забезпечує можливість своєчасного кріплення покрівлі перекриттями секцій механізованого кріплення, а також розширення області застосування стругової виїмки вугілля на пласти з міцною верхньою пачкою, підвищеним опором різанню й нестійкими покрівлями. Поставлена задача досягається тим, що в пристрої комбінованої' виїмки вугільних пластів, який включає струг відривного типу, конвейєр стругової установки, на якому із завальної сторони нерухомо закріплена направляюча стругового ланцюга з ланцюгом, згідно з винаходом, пристрій обладнаний вузькозахватним комбайном з виконавчим органом у вигляді різального ланцюга з барабаном, опорним пристроєм, зробленим у вигляді лиж, які опираються на рештачний став, подавальною системою і приводом різальної частини, де опорна лижа на забійній стороні з'єднана з тяговим ланцюгом комбайна, розташованим в направляючій, нерухомо установленій на рештаках конвейєра, а опорна лижа на завальній стороні захватами і цівочним колесом рухомо з'єднана з цівочною направляючою, установленою в пазах опорного кронштейна, нерухомо закріпленого на направляючій стругового ланцюга, привід різальної частини комбайна виконаний у вигляді поворотного редуктора, одним кінцем з'єднаного шарнірно з цівочним колесом, а другим - з основним редуктором корпуса комбайна, привідна зірка якого з'єднана з поворотним виконавчим органом вертикальною оссю обертання, при цьому на опорному кронштейні із завальної сторони на шарнірі установлений поворотний кронштейн з регулювальним упором з можливістю контактування його з опорним кронштейном. Пропонований пристрій комбінованої' виїмки вугільних пластів в порівнянні з прототипом забезпечує роботу стругової установки під закріпленою покрівлею, що розширює область її застосування на пласти з міцною верхньою пачкою і нестійкими покрівлями за рахунок роботи в одному забої струга і очисного комбайна, який має спрощену конструкцію із-за відсутності в ньому електропривода, це робить його більш надійним в експлуатації і не вимагає значних затрат на обслуговування й ремонт В запропонованому технічному рішенні характерні ознаки не являються характеристикою цілих частин цілого об'єкта, які самі можуть бути цілими й самостійними об'єктами зі своїми функціями, тому відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в розпізнавальній частині формули, не була знайдена в відомих технічних рішеннях, тому запропоноване рішення відповідає вимозі "винахідницького рівня" Технічним результатом винаходу являється підвищення ефективності роботи пристрою, надійності його, якості добутого вугілля, продуктивності й безпеки робіт за рахунок забезпечення початкової виїмки верхньої пачки вугілля очисним комбайном з можливістю підтримки покрівлі перекриттями секцій механізованого кріплення з подальшою виїмкою струговою установкою частини пласта, яка залишилась. Виконання із забійної сторони опорної лижі комбайна, яка виступами з'єднана із тяговим панцюгом комбайна, розташованим в направляючій, нерухомо закріпленої на рештаках, забезпечує переміщення комбайна уздовж з використанням винесених приводів подачі, що забезпечило зменшення довжини комбайна, а також металоємкості його, покращуючи тим самим його прохідність уздовж вибою, а також дозволило отримати збільшене тягове зусилля, яке необхідне для ефективної обробки міцної верхньої' пачки вугілля Направляюча, яка закріплена нерухомо на рештаках із завальної сторони, служить для розміщення тягового ланцюга струга, який переміщає струг, забезпечує виїмку залишеної, попередньо ослабленої комбайном, вугільної частини пласта, що забезпечує ефективну виїмку вугілля з підвищеною опірністю різанню, І головне, здійснювати ефективне навантаження відбитого вугілля на конвейєр. Опорна лижа комбайна, яка розміщена із завальної сторони, захватами й цівочним колесом рухомо з'єднана з цівочною направляючою, яка установлена в кронштейні, який нерухомо закріплений на направляючій тягового ланцюга струга, і є приводом для різальної частини комбайна, це виключає застосування електропривода, а отже, і підвищується надійність конструкції пристрою і безпека роботи в очисному вибої Різальна частина комбайна виконана у вигляді поворотного редуктора, один кінець якого шарнірно з'єднаний з цівочним колесом, а другий кінець - з основним редуктором корпуса комбайна, будучи одним із кілець чотирьохкільцевника, який дозволяє настроювати виконавчий орган комбайна по потужності пласта, маючі при цьому широкий діапазон регулювання. Основний редуктор комбайна наділений привідною зіркою виконавчого органа комбайна, яка забезпечує можливість повороту його в горизонтальній площині для вводу й виводу Із вибою і тім самим забезпечує ефективну виїмку верхньої пачки вугілля комбайном, який забезпечує можливість одночасної підтримки покрівлі перекриттями секцій механізованого кріплення з подальшою виїмкою пласта стругом, підвищуючи тим самим якість видобутого вугілля і безпеки робіт. Вся сукупність істотних ознак запропонованого рішення забеспечує ефективну виїмку вугільних пластів з міцною верхньою пачкою і нестійкими покрівлями струговою установкою в комплексі з очисним комбайном, покращує умови навантаження вугілля на конвейєр, забезпечуючи високу якість добутого вугілля і підвищує безпеку робіт в очисному вибої. 35250 Пристрій комбінованої виїмки вугільних пластів пояснюєтся кресленнями, де на фіг. 1 - зображений вигляд в плані пристроя комбінованої' виїмки вугільних пластів, на фіг. 2 - зображений вигляд по стрілці А на фіг 1 (повернуто на 90°), на ф(г. З - зображений вигляд по стрілці Б на фіг 1. Пристрій комбінованої виїмки вугільних пластів складається із струга 1 відривного типу, очисного вузькозахватного комбайна 2 і конвейєра З, на рештачному ставі якого із завальної' сторони нерухомо закріплена направляюча 4 тягового ланцюга струга 5, із забійної сторони - направляюча 6 тягового ланцюга комбайна 7 Виконавчий орган комбайна 8 виконаний у вигляді поворотного бара з різальним ланцюгом і барабаном І з'єднаний через привідну зірку з основним редуктором комозйна 9, який в свою чергу шарнірно з'єднаний з поворотним редуктором 10 І поворотними тягами 11. Поворотний редуктор 10 шарнірно з'єднаний з цівочним колесом 12. установленим иа опорній лижі 13. обладнаній двома захватами 14. Цівочне колесо 12 І захвати 14 находяться в зачепленні з цівочною направляючою 15. установленою в пазах опорного кронштейна 16, нерухомо з'єднаного з направляючою 4 тягового ланцюга струга Комбайн 2 із забійної' сторони оснащений опорною лижею 17 з гідропатронами 18 для настройки виконавчого органа комбайна 8 відносно покрівлі, з'єднаної виступами з тяговим ланцюгом комбайна 7 І шарнірами - з поворотними тягами 11 На опорній лижі комбайна 13 із завальної сторони установлений гідродомкрат 19, який шарнірно з'єднаний з поворотким редуктором 10 для забезпечення настройки виконавчого органа комбайна 6 по потужності пласта. Основний редуктор корпуса комбайна 9 обладнаний гідродомкратом 20 для поворота виконавчого органа комбайна 8 в горизонтальній площин*. На опорному кронштейні 16 за допомогою осі 21 установлений поворотний кронштейн 22, обладнаний регулювальним упором 23 і двома отворами 24 для приєднання важільно гідравлічного механізму управління і гідродомкрата пересування. Управління гідропатронами 18 1 гідродомкратами 19, 20 здійснюють від настановних пістолетів (на кресленні не показані), які розподілені через 20-30 м уздовж лави І з'єднані з високопарною магістраллю секцій механізованого кріплення. Пристрій комбінованої виїмки вугільних пластів працює таким чином. Комбайн 2 находиться в верхній частині лави в транспортному положенні, коли виконавчий орган комбайна 8 розташований уздовж конвейєра З, опущений в нижнє крайнє положення, щоб була можливість йому вільно пересуватися під перекриттями механізованого кріплення Включають приводи винесено) системи подачі, розташованої із забійної сторони на рамах конвейєра 3 (на крес ленні не показані), які приводять в рух тяговий ланцюг комбайна 7. Комбайн 2 тяговим ланцюгом 7 переміщається в нижнюю частину лави 3 допомогою гідродомкрата 19. який працює від настановного пістолета, роблять плавне регулювання положення виконавчого органа комбайна 8 по потужності пласта за рахунок підйому чотирьохкільцевника (три поворотних тяги 11 і поворотний редуктор 10) в вертикальній площині. За допомогою гідродомкрата 20 і настановного пістолета роблять поворот виконавчого органа 8 в робочий стан (перпендикулярно конвейєру 3). З допомогою гідропатронш 18 і наставного пістолета роблять регулювання положеннявиконавчого органа комбайна 8 відносно покрівлі шляхом вибору зазорів, які є в кінематичних зв'язках. Включають приводи винесеної системи подачі і тяговий ланцюг комбайна 7 переміщає його вверх по лаві. При цьому цівочне колесо 12 перекочується по цівочній направляючій 15 І приводить в обертання зубчаті передачи поворотною редуктора 10 А поворотний редуктор 10 приводить в обертання зубчаті передачі основного редуктора корпуса комбайна 9, які передають момент крутіння на зірку виконавчого органа комбайна 8, який виймає верхню пачку пласта. У міру виїмки верхньої пачки вугілля, слідом за виконавчим органом комбайна 8, роблять піддержку покрівлі перекриттями секцій механізованого кріплення. Коли комбайн 2 досягає верхньої частини лави, виключають систему подачі, розвертають виконавчий орган комбайна 8 в транспортне положення, а основний редуктор корпуса комбайна 9 опускається в нижнє крайнє положення. Комбайн 2 залишається в верхній частині лави на період роботи струга 1, щоб не перешкоджати навантаженню вугілля на конвейер З І транспортуванню його по лаві. Включають гідродомкрати пересування на притиснення конвейєра 3 до вибою й одночасно включають приводи струга 1, установлені з завальної сторони на рамах "онвейєра 3 (на кресленні не показано), які переміщають тяговий ланцюг струга 5, з'єднаного зі стругом 1. Струг 1, переміщаючись уздовж конвейєра 3, руйнує пачку вугілля, яка залишилась після комбайна 2 і вантажить його на конвейєр 3. Струг працює під закріпленою покрівлею перекриттями секцій механізованого кріплення, що забезпечує розширення області застосування стругової виїмки на нестійкі покрівлі, тим самим підвищує безпеку робіт в очисному забої. Струг 1, знімаючи смужку вугілля, віджимає в зоні проходження конвейєрний став, заставляє гідродомкрати здійснити зворотний хід Тому, щоб виключити заклинювання струга 1 в вибої при первісному включенні домкратів пересування на притиснення конвейєра 3 до вибою, поворотний кронштейн 22 має вільний хід при повороті навколо осі 21, величина якого установлюється положенням регулювального упору 23. 35250 20 ФІГ. 1 5 /б it 22 7 35250 : „ t t— -Г ~ , 7 17 З 15 Я '2 ... .Т_Т*.Г! 17 v 7 Фіг. З Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагарина, 101 (03122)3-72-89 (03122)2-57-03 .X _ _ в 13
