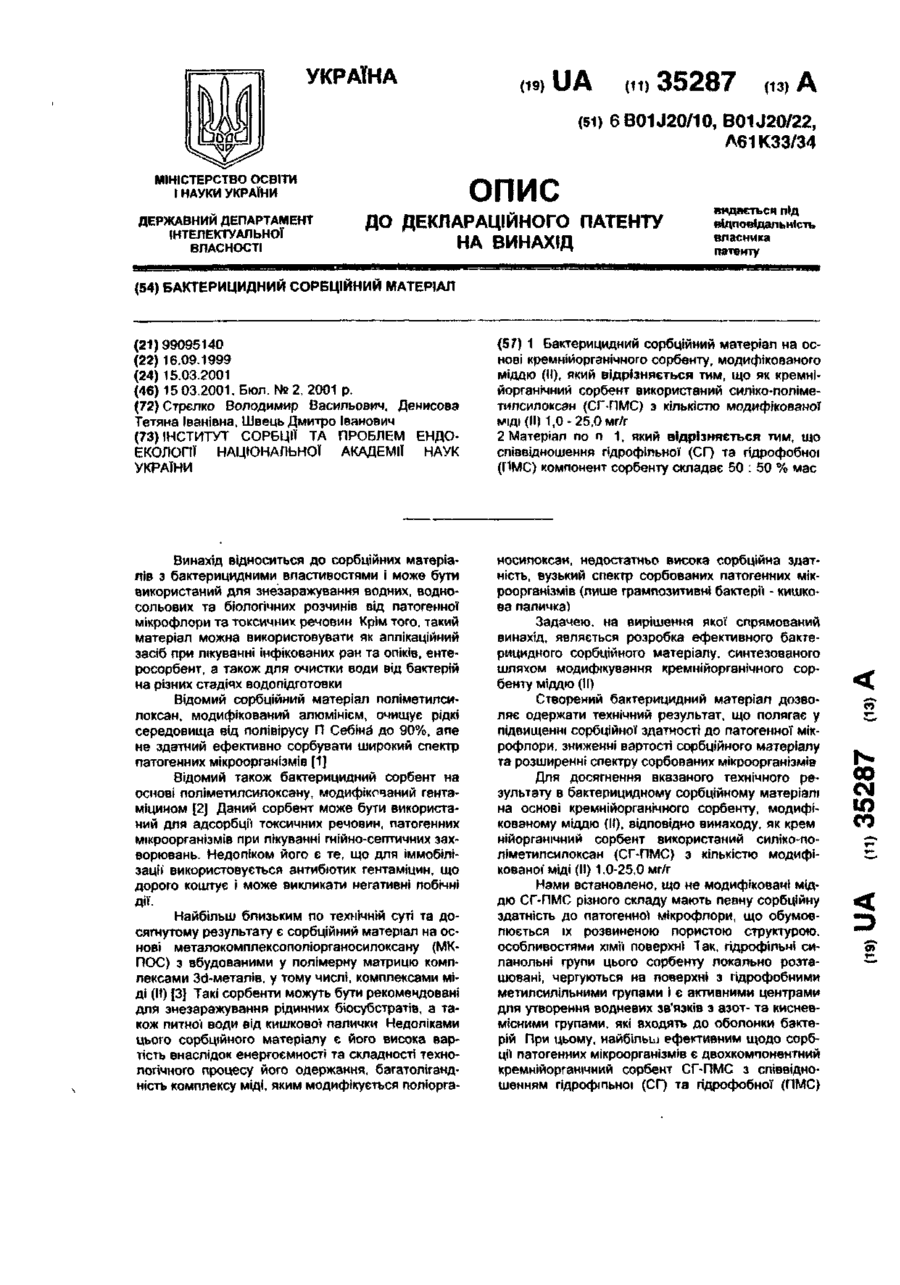

Бактерицидний сорбційний матеріал

1 Бактерицидний сорбційний матеріал на основі кремнійорганічного сорбенту, модифікованого міддю (II), який відрізняється тим, що як кремнійорганічний сорбент використаний силіко-поліметипсилоксан (СҐ ПМС) з кількістю модифікованої Винахід відноситься до сорбційних матеріалів з бактерицидними властивостями і може бути використаний для знезаражування водних, водносольових та біологічних розчинів від патогенної мікрофлори та токсичних речовин Крім того такий матеріал можна використовувати як аплікаційний засіб при лікуванні інфікованих ран та опіків, ентеросорбент, а також для очистки води від бактерій на різних стадіях вод on ід готовки Відомий сорбційний матеріал поліметилсилоксан, модифікований алюмінієм, очищує рідкі середовища від полівірусу П Себіна до 90%, апе не здатний ефективно сорбувати широкий спектр патогенних мікроорганізмів [1J Відомий також бактерицидний сорбент на основі поліметилсилоксану, модифікований гентам(цином [2) Даний сорбент може бути використаний для адсорбції токсичних речовин, патогенних мікроорганізмів при лікуванні гнійно-септичних ззхворювань Недоліком його є те, що для іммобілізації' використовується антибіотик гентаміцин, що дорого коштує І може викликати негативні побічні носилоксан, недостатньо висока сорбційна здатність, вузький спектр сорбованих патогенних мікроорганізмів (лише грампозитивні бактерії - кишкова паличка). Задачею, на вирішення якої1 спрямований винахід, являється розробка ефективного бактерицидного сорбційного матеріалу, синтезованого шляхом модифікування кремнійоргзнічного сорбенту міддю (II) Створений бактерицидний матеріал дозволяє одержати технічний результат, що полягає у підвищенні сорбційної здатності до патогенної мікрофлори, зниженні вартості сорбційного матеріалу та розширенні спектру сорбованих мікроорганізмів Для досягнення вказаного технічного результату в бактерицидному сорбційному матеріалі на основі кремнійорганічного сорбенту, модифікованому міддю (II), відповідно винаходу, як кремнійоргаиічний сорбент використаний силіко-поліметипсилоксан (СГ-ПМС) з кількістю модифікованої міді (II) 1.0-25,0 мг/г Нами встановлено, що не модифіковані міддю СГ-ПМС різного складу мають певну сорбційну здатність до патогенної мікрофлори, що обумовлюється їх розвиненою пористою структурою, особливостями хімії поверхні Так. гідрофільні силанольні групи цього сорбенту локально розташовані, чергуються на поверхні з гідрофобними метилсилільними групами і є активними центрами для утворення водневих зв'язків з азот- та кисневмісними групами, які входять до оболонки бактерій При цьому, найбільш ефективним щодо сорбці) патогенних мікроорганізмів є двохкомпонентний Дії Найбільш близьким по технічній суті та досягнутому результату є сорбційний матеріал на основі металокомплексополюргзносилоксану (МКПОС) з вбудованими у полімерну матрицю комплексами ЗсІ-металІв, у тому числі, комплексами міді (І!) [3] Такі сорбенти можуть бути рекомендовані для знезаражування рідинних бюсубстратів, а також питної води від кишкової палички Недоліками цього сорбційного матеріалу є його висока вартість внаслідок енергоємності та складності технологічного процесу його одержання, багатотгямп. МІДІ (II) 1,0- 25,0 мг/г 2 Матеріал по п 1, який відрізняється тим, що співвідношення гідрофільної (СГ) та гідрофобної (ПМС) компонент сорбенту складає 50 . 50 % мас 00 CM in со а* зменшення активних поверхневих центрів для взаємодії з мікроорганізмами При зменшенні вмісту пдрофільної компоненти до 30% мас і відповідно збільшенні до 70% мас гідрофобної компоненти у складі кремнійорганічного сорбенту мікроорганізмам важче наблизитися до активних гідрофільних поверхневих центрів для специфічної взаємодії внаслідок впливу стеричних факторів Модифікування міддю (II) збільшує бактерицидні властивості сорбційного матеріалу внаслідок сорбції мікроорганізмів не тільки за допомогою дисперсійних сил утворення водневих зв'язків, але і за рахунок комплексоутворення МІДІ (II) з аміногрупами білкових молекул які входять до складу мікроорганізмів та нейтралізації зарядів останніх Порівняльний аналіз з прототипом дозволяє зробити висновок про те, що заявлений бактерицидний сорбційний матеріал відрізняється використанням нового типу кремнійорганічних сорбентів - (двохкомпонентного) силіко-поліметилсилоксану модифікованого міддю (II) у КІЛЬКОСТІ 1 025 0 мг/r, тобто про відповщность цього технічного рішення критерію "новизна" Аналіз відомих бактерицидних сорбційних Матеріалів показує що введені у заявлений матеріап речовини є відомими але залежність їх складу умов модифікування та технічного результату невідома з літератури Це дозволяє зробити висновок що заявлене технічне рішення відповідає критерію винахідницький рівень" Суть винаходу розкривається з наведених нижче прикладів Приклад 1 До 25 г СГ-ПМС 50 50 % мас додають 130 мл двохводневого розчину хлориду МІДІ (CuCIa * 2Н г О ) "чда" 1 1 0 э моль/л та 10 мл концентрованого розчину аміаку Час контакту рідкої фази з сорбентом 15 хвилин Тверду фазу відокремлюють від рідкої шляхом декантації Тверду фазу промивають дистильованою водою Зразок СГ ПМС 50 50% мас з модифікованим аміакатом МІДІ (II) сушать у сушильній шафі при температурі 170-180°С на протязі 2-3 годин При цьому аміак виділяється а мідь (II) залишається координаційно закріплена з силанопьними групами на поверхні СГ ПМС Одержаний модифікований сорбційний матеріал містить 0 5 мг/г МІДІ (И) має питому поверхню 450 мг/г сорбційний обєм по бензолу та воді 1,23 смэ/г та 0 22 см 3 /г ВІДПОВІДНО рН суспензії 8 0 Приклад 2. До 25 г СГ-ПМС 50 50 % мас додають розчин, який містить 590 мл 2,5 10 э моль/л СиСЬ 2Н2О та 10 мл концентрованого аміаку Наступні стадії синтезу проводять аналогічно прикладу 1 Одержаний зразок сорбційного матеріалу СГПМС 50 50 % мас містить 1 0 мг/г міді (II) має питому поверхню 454 м г /г сорбційний об'єм пор по бензолу та воді 1 22 см3/г та 0 22 смэ/г ВІДПОВІДНО, І іриклад 4 до гъ г ы -і їмо su ъи % мас додають розчин який містить 500 мл 110 а моль/л СиСІ? 2НЬО та 50 мл концентрованого аміаку Подальші стадії синтезу проводять аналогічно прикладу 1 Одержаний сорбційний матеріал містить мідь (II) 4 8 мг/г має питому поверхню 456 мг/г, сорбційний об єм пор по бензолу та воді 1 23 см3/г та 0 21 см3/г відповідно рН суспензії 7 9 Приклад 5 До 20 Г СГ ПМС 50 50% мас додають розчин який Містить 170 мп 1 10' моль/л СиСІг 2Н2О та 20 мл концентрованого аміаку Наступні стаДм синтезу бактерицидного сорбційного матеріапу аналогічні прикладу 1 Одержаний сорбційний матеріал містить мідь (II) у КІЛЬКОСТІ 25 мг/г, має питому поверхню 448 м /г, сорбційний об"єм пор по бензолу та воді 1,22 смэ/г та 0 21 см3/г ВІДПОВІДНО рН суспензи 7 9 Приклад 6. До 20 г СГ-ПМС 50 50% мас додають розчин, який містить 200 мл 1 10 1 моль/л СиСІг 2НгО та 20 мл концентрованого аміаку Наступні стадії синтезу аналогічні прикладу 1 Одержаний бактерицидний сорбційний матеріал містить 32 мг/г МІДІ (II) має питому поверхню 445 мг/г, сорбційний об'єм пор по бензолу та воді 1 20 см3/г та 0,20 смэ/г ВІДПОВІДНО, рН суспензи 7,8 Кремнійорганічні сорбенти СГ-ПМС з різним співвідношенням пдрофільної та пдрофобної компоненти 30 70% мас 50 50% мас та 70 30 % мас були синтезовані нами по відомій методиці [4] Результати дослідження сорбційної здатності по відношенню до граМпозитивних (кишкова паличка Е сої) 0124) та грамнегативних мікроорганізмів (золотистий стафілококк S Aurus 209, синьогнійна паличка Ps aeruginosa 103) наведені в таблиці 1 для модифікованих міддю (І!) СГ-ПМС 50 50% мас в прикладах 1-6 та для немодифікоеаних міддю (U) С Г ПМС 30 70 % мас, 50 50% мас та 70 ЗО % мас в прикладах 7-9 ВІДПОВІДНО Для дослідження використовували слідуючу методику Зразки сорбційного матеріалу у кількості 0,5 г змочують стерильним фізіологічним розчином 0,4 мл стерилізують у автоклаві при температурі 121 °С на протязі ЗО хвилин Потім у флакони з суспензією досліджуваних зразків вводять культури мікроорганізмів з концентрацією 10 ч мікробних клітин на мл у КІЛЬКОСТІ 0,75 мл Експозиція 1 година при температурі 4°С на вібраторі АВ-10 П Далі у флакони додають забуференого фізіологічного розчину (рН 7 2), зтрушують, сорбційний матеріал осаджують центрифугуванням на центрифузі ОПН-8 (15 хвилин - 2000 обертів) Для посіву використовують надосад Посів виконують на плоскі поживні середовища з агаром Ендо або ЖСА в залежності від використовуваних у дослідах культур За контроль приймали суспензію мікроорганізмів з тією ж концентрацією без введення в неї зразків сорбційних матеріалів Оцінку сорбційної ємності проводили в кількостях мікробних клітин на 1 см 3 /о tna\, пешим IDI косп МІДІ (II) 1-25 мг/г сорбенту, що приводи збільшення сорбційної ємності по відношет кишкової палички від і,4 до 1,6 рази поршню прототипом і становить (7,3 - 8,1) 107 мікр< клгшн/см3 ВІДПОВІДНО ДЛЯ ЗОЛОТИСТОГО стафіг ку та синьогнійної палички збільшення copf ємності порівнюючи з прототипом відбуваєт 1,1-1 3 рази Вплив великої КІЛЬКОСТІ МІДІ (И) п ляється у зменшенні сорбційної ємності мо кованого кремнійорганічного сорбенту СГ-ПК відношенню до патогенної мікрофлори (при МІДІ (II) більше 25 мг/г) і обумовлене можх сшиваниям білкових молекул які входять до ду оболонок мікроорганізмів внаслідок чого шується число активних груп бактерій для цифмної взаємодії (комплексоутворення) з ційним матеріалом Простота технопопчногс цесу одержання бактерицидного сорбційног теріалу на основі кремнійорганічного сорбен Сорбція патогенних мікроорганіз № прикл Склад СГ-ПМС. V. мас Вміст міді ( 1 0,5 2 1,0 3 50:50 2,3 4,8 25,0 4 5 7 30 70 32,0 8 9 50 50 6 70.30 Прототип Си-МКЛОС Й 3+ Си 7АІ 1 Відкрите акі unoiua ЙЯПЛі УКРАЇНА (19) UA 35287 (13) (51) 6B01J20/10, B01J20/22, А61КЗЗ/34 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) БАКТЕРИЦИДНИЙ СОРБЦІЙНИЙ МАТЕРІАЛ (21)99095140 (22) 16.09.1999 (24) 15.03.2001 (46) 15 03.2001. Бюл. № 2, 2001 р. (72) Стрєлко Володимир Васильович, Денисова Тетяна Іванівна, Швець Дмитро Іванович (73) ІНСТИТУТ СОРБЦІЇ ТА ПРОБЛЕМ ЄНДОЄКОЛОПЇ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (57) 1 Бактерицидний сорбційний матеріал на основі кремнійорганічного сорбенту, модифікованого міддю (II), який відрізняється тим, що як кремнійорганічний сорбент використаний силіко-поліметилсилоксан (СГ-ПМС) з кількістю модифікованої Винахід відноситься до сорбційних матеріалів з бактерицидними властивостями і може бути використаний для знезаражування водних, водносольових та біологічних розчинів від патогенної мікрофлори та токсичних речовин Крім того, такий матеріал можна використовувати як аплікаційний засіб при лікуванні інфікованих ран та опіків, ентеросорбент, а також для очистки води від бактерій на різних стадіях водопідготовки Відомий сорбційний матеріал поліметилсилоксан, модифікований алюмінієм, очищує рідкі середовища від полівірусу П Себіна до 90%, але не здатний ефективно сорбувати широкий спектр патогенних мікроорганізмів [1] Відомий також бактерицидний сорбент на основі поліметилсилоксану, модифікований гентаміцином [2] Даний сорбент може бути використаний для адсорбції токсичних речовин, патогенних мікроорганізмів при лікуванні гнійно-септичних захворювань. Недопіком його є те, що для іммобілізації' використовується антибіотик гентаміцин, що дорого коштує і може викликати негативні побічні ДіїНайбільш близьким по технічній суті та досягнутому результату є сорбційний матеріал на основі металокомплексополіорганосилоксану (МКПОС) з вбудованими у полімерну матрицю комплексами ЗсІ-металів, у тому числі, комплексами міді (М) [3] Такі сорбенти можуть бути рекомендовані для знезаражування рідинних біосубстратів, а також питної води від кишкової палички Недоліками цього сорбщйного матеріалу є його висока вартість внаслідок енергоємності та складності технологічного процесу його одержання, багато л ігандність комплексу міді, яким модифікується поліорга носилоксан, недостатньо висока сорбційна здатність, вузький спектр сорбованих патогенних мікроорганізмів (лише грампозитивні бактерії - кишкова паличка) Задачею, на вирішення якої спрямований винахід, являється розробка ефективного бактерицидного сорбційного матеріалу, синтезованого шляхом модифікування кремнійорганічного сорбенту міддю (II) Створений бактерицидний матеріал дозволяє одержати технічний результат, що полягає у підвищенні сорбційної здатності до патогенної мікрофлори, зниженні вартості сорбційного матеріалу та розширенні спектру сорбованих мікроорганізмів Для досягнення вказаного технічного результату в бактерицидному сорбційному матеріалі на основі кремнійорганічного сорбенту, модифікованому міддю (II), відповідно винаходу, як крем нійорганічний сорбент використаний силіко-поліметилсилоксан (СГ-ПМС) з кількістю модифікованої' міді (II) 1.0-25,0 мг/г Нами встановлено, що не модифіковані міддю СГ-ПМС різного складу мають певну сорбційну здатність до патогенної мікрофлори, що обумовлюється їх розвиненою пористою структурою, особливостями хімії поверхні Лак, гідрофільні силанольні групи цього сорбенту локально розташовані, чергуються на поверхні з гідрофобними метилсилільними групами і є активними центрами для утворення водневих зв'язків з азот- та кисневмісними групами, які входять до оболонки бактерій При цьому, найбільш ефективним щодо сорбції патогенних мікроорганізмів є двохкомпонентний кремнійорганічний сорбент СГ-ПМС з співвідношенням гідрофільної (СГ) та гідрофобної (ПМС) МІДІ (II) 1,0- 25,0 мг/г 2 Матеріал по п 1, який відрізняється тим, що співвідношення гідрофільної (СГ) та гідрофобної (ИМС) компонент сорбенту складає 50 : 50 % мас 00 CM in со sr 35287 компоненти 50 50% мас При збільшенні вмісту гідрофільно? компоненти у складі сорбенту до 70% мас і зменшенні вмісту гідрофобної компоненти до ЗО % мас силанольні групи можуть утворювати водневий зв'язок між собою що приводить до зменшення активних поверхневих центрів для взаємодії з мікроорганізмами При зменшенні вмісту гідрофільної компоненти до 30% мас і ВІДПОВІДНО збільшенні до 70% мас гідрофобної компоненти у складі кремнійорганічного сорбенту мікроорганізмам важче наблизитися до активних гідрофільних поверхневих центрів для специфічної взаємодії внаслідок впливу стеричних факторів Модифікування міддю (II) збільшує бактерицидні властивості сорбційного матеріалу внаслідок сорбції мікроорганізмів не тільки за допомогою дисперсійних сил, утворення водневих зв'язків, але і за рахунок комплексоутворення МІДІ (II) з аміногрупами білкових молекул які входять до складу мікроорганізмів та нейтралізації зарядів останніх Порівняльний аналіз з прототипом дозволяє зробити висновок про те, що заявлений бактерицидний сорбційний матеріал відрізняється використанням нового типу кремнійорганічних сорбентів - (двохкомпонентного) силжо-поліметилсилоксану, модифікованого міддю (И) у кількості 1 025 0 мг/г, тобто про відповідность цього технічного рішення критерію "новизна" Аналіз відомих бактерицидних сорбційних матеріалів показує, що введені у заявлений матеріал речовини є відомими але залежність їх складу, умов модифікування та технічного результату невідома з літератури Це дозволяє зробити висновок що заявлене технічне рішення відповідає критерію "винахідницький рівень" Суть винаходу розкривається з наведених нижче прикладів Приклад 1 До 25 г СГ-ПМС 50 50 % мас додають 130 мл двохводневого розчину хлориду МІДІ (СиСЬ * 2Н2О ) "чда" 1 10 3 моль/л та 10 мл концентрованого розчину аміаку Час контакту рідкої фази з сорбентом 15 хвилин Тверду фазу відокремлюють від рідкої шляхом декантації Тверду фазу промивають дистильованою водою Зразок СГ-ПМС 50 50% мас з модифікованим аміакатом МІДІ (II) сушать у сушильній шафі при температурі 170-180°С на протязі 2-3 годин При цьому аміак виділяється а мідь (II) залишається координаційно закріплена з силанольними групами на поверхні СГ ПМС Одержаний модифікований сорбціиний матеріал містить 0 5 мг/г МІДІ (II) має питому поверхню 450 мг/г, сорбціиний об'єм по бензолу та воді 1,23 смэ/г та 0 22 см 3 /г ВІДПОВІДНО рН суспензії 8,0 Приклад 2. До 25 г СГ-ПМС 50 50 % мас додають розчин, який містить 590 мл 2,5 10 3 моль/л СиСІг 2НгО та 10 мл концентрованого аміаку Наступні стадії синтезу проводять аналогічно прикладу 1 Одержаний зразок сорбційного матеріалу СГПМС 50 50 % мас містить 1 0 мг/г мід» (Я) має питому поверхню 454 м 2 /г, сорбціиний об'єм пор по бензолу та воді 1,22 см3/г та 0 22 см3/г відповідно, рН суспензії 7,8 Приклад 3 До 25 г СГ-ПМС 50 50% мас додають розчин, який містить 500 мл 5 1 0 3 моль/л CuCt2 2Н2О та 45 мл концентрованого аміаку Нас тупні стадії синтезу проводять аналогічно прикладу 1 Зразок сорбційного матеріалу містить мідь (И) у кількості 2,3 мг/г, має питому поверхню 450 м /г, сорбціиний об'єм пор по бензолу та воді 1,23 см3/г та 0 21 см3/г ВІДПОВІДНО, рН суспензії 8 0 Приклад 4 До 25 г СГ-ПМС 50 50 % мас додають розчин, який містить 500 мл 1 10 а моль/л СиСІ?2НЮ та 50 мл концентрованого аміаку Подальші стадії синтезу проводять аналогічно прикладу 1 Одержаний сорбціиний матеріал містить мідь (II) 4,8 мг/г, має питому поверхню 456 мг/г, сорбціиний об єм пор по бензолу та воді 1,23 см3/г та 0 21 см3/г ВІДПОВІДНО, рН суспензії 7 9 Приклад 5 До 20 г СГ ПМС 50 50% мас додають розчин який містить 170 мл 1 10 ' моль/л СиСІ? 2НгО та 20 мл концентрованого аміаку Наступні стадії синтезу бактерицидного сорбційного матеріалу аналогічні прикладу 1 Одержаний сорбційний матеріал містить мідь (II) у КІЛЬКОСТІ 25 мг/г, має питому поверхню 448 м /г, сорбційний об'єм пор по бензолу та воді 1,22 см3/г та 0.21 см3/г ВІДПОВІДНО рН суспензії 7,9 Приклад 6. До 20 г СГ-ПМС 50 50% мас додають розчин, який містить 200 мл 1 10 1 моль/л СиСІг 2НгО та 20 мл концентрованого аміаку Наступні стадії синтезу аналогічні прикладу 1 Одержаний бактерицидний сорбційний матеріал містить 32 МГ/Г МІДІ (II) має питому поверхню 445 мг/г, сорбційний об'єм пор по бензолу та воді 1,20 см3/г та 0,20 см3/г ВІДПОВІДНО, рН суспензії 7,8 Кремнійорганічні сорбенти СГ-ПМС з різним співвідношенням пдрофільної та пдрофобної компоненти ЗО 70% мас 50 50% мас та 70 ЗО % мас були синтезовані нами по ВІДОМІЙ методиці [4J Результати дослідження сорбційної здатності по відношенню до грампозитивних (кишкова паличка Е соїі 0124) та грамнегативних мікроорганізмів (золотистий стафілококк S Aurus 209, синьогнійна паличка Ps aerugmosa 103) наведені в таблиці 1 для модифікованих міддю (II) СГ-ПМС 50 50% мас в прикладах 1 -6 та для немодифікованих міддю (II) СГ-ПМС 30 70 % мас, 50 50% мас та 70 ЗО % мас в прикладах 7-9 ВІДПОВІДНО Для дослідження використовували слідуючу методику Зразки сорбційного матеріалу у КІЛЬКОСТІ 0,5 г змочують стерильним фізіологічним розчином 0,4 мл, стерилізують у автоклаві при температурі 121 °С на протязі ЗО хвилин Потім у флакони з суспензією досліджуваних зразків вводять культури мікроорганізмів з концентрацією 109 мікробних клітин на мл у КІЛЬКОСТІ 0,75 мл Експозиція 1 година при температурі 4°С на вібраторі АВ-10 П Далі у флакони додають забуференого фізіологічного розчину (рН 7 2), зтрушують, сорбційний матеріал осаджують центрифугуванням на центрифузі ОПН-8 (15 хвилин - 2000 обертів) Для посіву використовують надосад Посів виконують на плоскі поживні середовища з агаром Ендо або ЖСА в залежності від використовуваних у дослідах культур За контроль приймали суспензію мікроорганізмів з тією ж концентрацією без введення в неї зразків сорбційних матеріалів Оцінку сорбщйної ємності проводили в кількостях мікробних клітин на 1 см 3 сорбційного матеріалу Одержані результати наведені в таблиці 1 З таблиці 1 видно, що серед СГ-ПМС з різним співвідношенням пдрофільної та пдрофобної 35287 компоненти найбільш ефективно сорбує досліджувані мікроорганізми СГ-ПМС 50 50% мас Його сорбційна ємність по Е соїі складає 6,3 107 мікробних клітин /см3, що в 1,2 рази більше, ніж у прототипа Показано, що модифікування міддю (И) СГПМС 50 50% мас найбільш ефективно при кількості міді (II) 1-25 мг/г сорбенту, що приводить до збільшення сорбційної' ємності по відношенню до КИШКОВОЇ палички від 1,4 до 1,6 рази порівнюючи з прототипом І становить (7,3 - 8,1) 107 мікробних клітин/см3. Відповідно для золотистого стафілококку та синьогнійної палички збільшення сорбійної ємності порівнюючи з прототипом відбувається у 1,1-1,3 рази Вплив великої' кількості міді (II) проявляється у зменшенні сорбційної ємності модифікованого кремнійорганічного сорбенту СГ-ПМС по відношенню до патогенної мікрофлори (при вмісті міді (II) більше 25 Мг/г) і обумовлене можливим сшиваниям білкових молекул, які входять до складу оболонок мікроорганізмів, внаслідок чого зменшується число активних груп бактерій для специфічної взаємодії (комплексоутворення) з сорбційним матеріалом Простота технологічного процесу одержання бактерицидного сорбційного матеріалу на основі кремнійорганічного сорбенту си лікополіметилсилоксану, модифікованого міддю (II), який виключає використання енергоємного та складного устаткування, дефіцитних хімічних реагентів для модифікування, виражений сорбційний та детоксикуючий ефект по відношенню до грампозитивних та грамнегативних патогенних мікроорганізмів дозволяють ефективно лроводити очистку водних, водно-сольових та біологічних розчинів при використанні заявленого матеріалу у медицині та екології Джерела інформації 1. Патент RU, № 2004498, кл С 02 \ 1/28, олубл. 1993 бюл № 45-46. 2 А с SU , № 1144699, КЛ. А 61 К 31/47, опубл 1985,бюл № 10. 3 Яшина Н.І., Шевченко Ю.М. "Структурносорбційні характеристики та бактерицидні властивості нових тонкопоруватих поліорганосилоксанових адсорбентів, що містять у своєму складі комплекси Зй-металів. Збірник наукових праць 1 науково-практичної конференції "Біосорбційні методи і препарати у профілактичній та лікувальній практиці", 1997, Київ, с. 15-17 (прототип). 4 А с СССР Ns 218850, кл 12 і, 33/16, опубл 1968, бюл. № 18. Сорбція патогенних мікроорганізмів кремнійорганічними сорбційними матеріалами № прикп. Склад СГ-ПМС, % мас. Вміст міді (11), мг/г Сорбційна ємність 10*7, мікробних клітин /см' Е.соіІ S.aurus Ps. aerugJnosa 1 0,5 3,8 4,1 3,0 2 1,0 7,3 6,7 6,4 2,3 7,8 7,5 6,8 4,8 8,0 7,9 7,7 25,0 8,1 8,1 8,2 32,0 4,8 4,9 5,0 30:70 50:50 3,8 6,3 70:30 4,3 4,4 4,8 3,4 2,2 5,2 3 50:50 4 5 6 7 8 9 • Прототип Си-МКПОС 2+ Си /АІ 3+ 1 : 1,17 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 3,5 2,4
