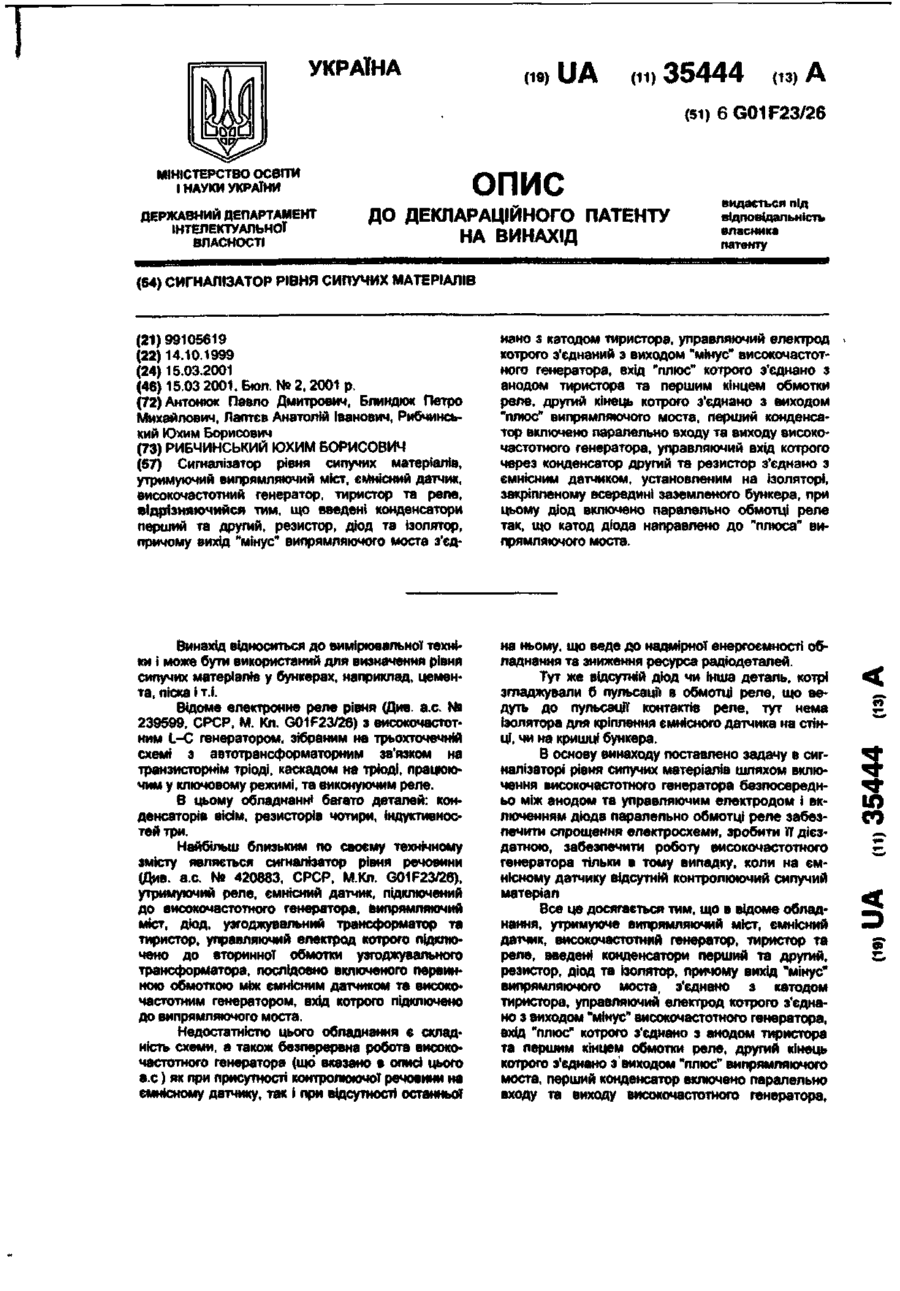

Сигналізатор рівня сипучих матеріалів

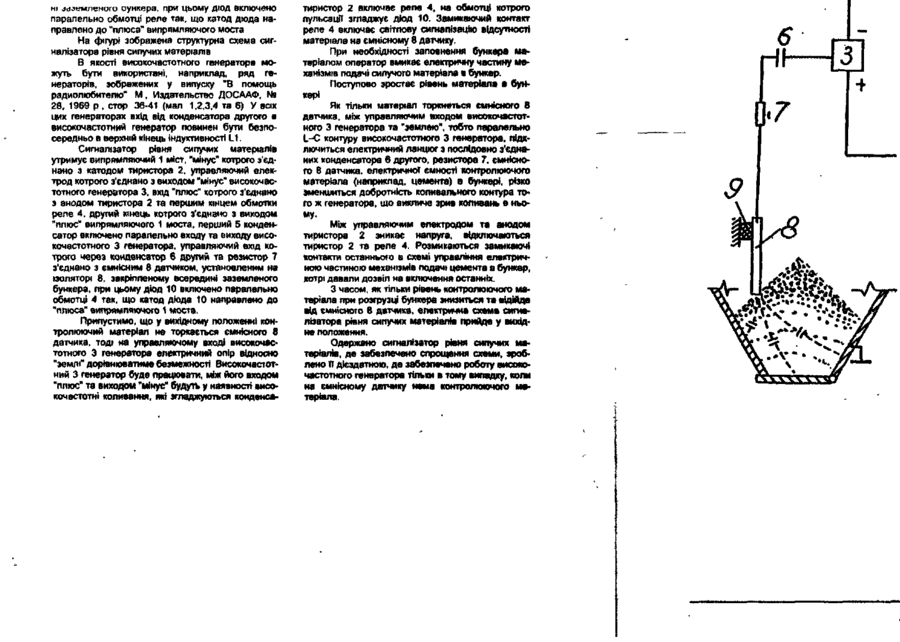

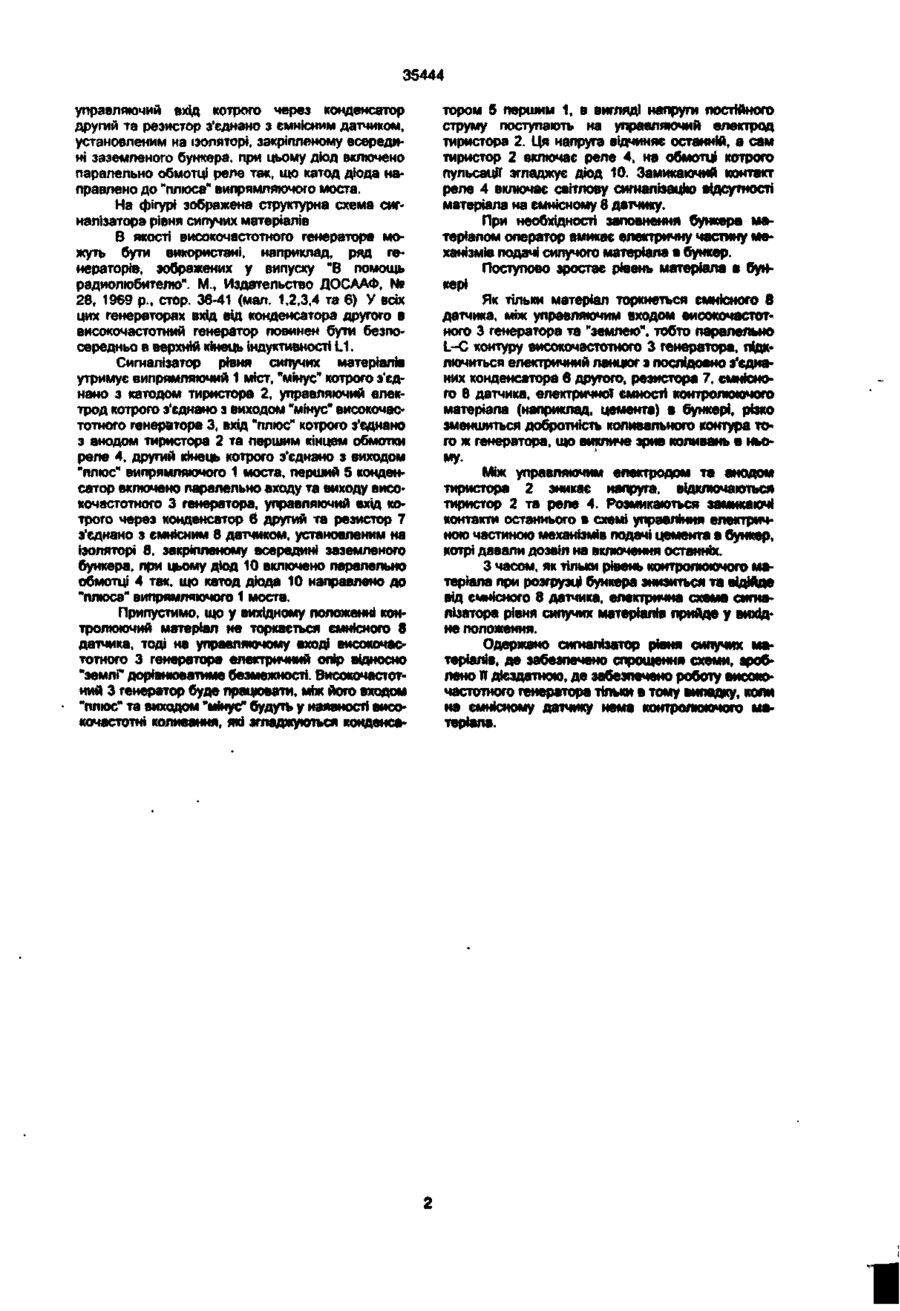

Сигналізатор рівня сипучих матеріалів, утримуючий випрямляючий міст, ємнісний датчик, високочастотний генератор, тиристор та реле, відрізннючийся тим, що введені конденсатори перший та другий, резистор, діод та ізолятор, причому вихід "мінус" випрямляючого моста з'єд нано з катодом тиристора, управляючий електрод котрого з'єднаний з виходом "мінус" високочастотного генератора, вхід "плюс" котрого з'єднано з анодом тиристора та першим кінцем обмотки реле, другий кінець котрого з'єднано з виходом "плюс" випрямляючого моста, перший конденсатор включено паралельно входу та виходу високочастотного генератора, управляючий вхід котрого через конденсатор другий та резистор з'єднано з ємнісним датчиком, установленим на Ізоляторі, закріпленому всередині заземленого бункера, при цьому діод включено паралельно обмотці реле так, що катод діода направлено до "плюса" ви*прямляючого моста. Винахід відноситься до вимірювальної техніки і може бути використаний для визначення рівнії сипучих матеріалів у бункерах, наприклад, цемента, піска І т.і Відоме електронне реле рівня (Див а.с. № 239599. СРСР. М. Кл. G01F23/26) з високочастотним L-C генератором, зібраним на трьохточечнІЙ схемі з автотрансформаторним зв'язком на транзисторнім тріоді, каскадом на тріоді, працюючим у ключовому режимі, та виконуючим реле. В цьому обладнанню багато деталей конденсаторів вісім, резисторів чотири, індуктивностей три. Найбільш близьким по своєму технічному змісту являється сигналізатор рівня речовини (Див. а с № 420883, СРСР, М.Кл. G01F23/26), утримуючий реле, ємнісний датчик, підключений до високочастотного генератора, випрямляючий міст, діод, узгоджувальний трансформатор та тиристор, управляючий електрод котрого підключено до вторинної обмотки узгоджувального трансформатора, послідовно включеного первинною обмоткою між ємнісним датчиком та високочастотним генератором, вхід котрого підключено до випрямляючого моста. Недостатністю цього обладнання є складність схеми, а також безперервна робота високо-, на ньому, що веде до надмірної енергоємності обладнання та зниження ресурса радіодеталей Тут же відсутній діод чи інша деталь, котрі згладжували б пульсації в обмотці реле, що ведуть до пульсації контактів реле, тут нема Ізолятора для кріплення ємнісного датчика на стінці, чи на кришці бункера. В основу винаходу поставлено задачу в сигналізаторі рівня сипучих матеріалів шляхом включення високочастотного генератора безпосередньо між анодом та управляючим електродом і включенням діода паралельно обмотці реле забезпечити спрощення електросхеми, зробити її дієздатною, забезпечити роботу високочастотного генератора тільки в тому випадку, коли на ємнісному датчику відсутній контролюючий сипучий матеріал Все це досягається тим, що в відоме обладнання, утримуюче випрямляючий міст, ємнісний датчик, високочастотний генератор, тиристор та реле, введені конденсатори перший та другий, резистор, діод та ізолятор, причому вихід "мінус" випрямляючого моста, з'єднано з катодом тиристора, управляючий електрод котрого з'єднано з виходом "мінус" високочастотного генератора, вхід "плюс" котрого з'єднано з анодом тиристора та першим кжцем обмотки реле, другий кінець (73) РИБЧИНСЬКИЙ ЮХИМ БОРИСОВИЧ ні заземленого оункера, при цьому діод включено паралельно обмотці реле так, що катод діода направлено до "плюса" випрямляючого моста На фігурі зображена структурна схема сигналізатора рівня сипучих матеріалів В якості високочастотного генератора можуть бути використані, наприклад, ряд генераторів, зображених у випуску "В помощь радиолюбителю" М , Издательство ДОСААФ. № 28, 1969 р . crop 36-41 (мал 1,2,3,4 та 6) У вах цих генераторах вхід від конденсатора другого в високочастотний генератор повинен бути безпосередньо в верхній кінець індуктивності L I . Сигналізатор рівня сипучих матеріалів утримує випрямляючий 1 міст, "мінус" котрого з'єднано з катодом тиристора 2, управляючий електрод котрого з'єднано з виходом "мінус" високочастотного генератора 3, вхід "плюс" котрого з'єднано з анодом тиристора 2 та першим кінцем обмотки реле 4, другий кінець котрого з'єднано з виходом "плюс" випрямляючого 1 моста, перший 5 конденсатор включено паралельно входу та виходу високочастотного 3 генератора, управляючий вхід котрого через конденсатор 6 другий та резистор 7 з'єднано з ємнісним в датчиком, установленим на ізоляторі 8, закріпленому всередині заземленого бункера, при цьому діод 10 включено паралельно обмотці 4 так, що катод діода 10 направлено до "плюса" випрямляючого 1 моста. Припустимо, що у вихідному положенні контролюючий матеріал не торкається ємнісного 8 датчика, тоді **в управляючому вході високочастотного 3 генератора електричний опір відносно "землі" дорівнюватиме безмежності Високочастотний 3 генератор буде працювати, між його входом "плюс" та виходом "мінус" будуть у наявності високочастотні коливання, які згладжуються коиденсв тиристор 2 включає реле 4, на обмотці котрого пульсації згладжує діод 10. Замикаючий контакт реле 4 включає світлову сигналізацію відсутності матеріала на ємнісному 8 датчику. При необхідності заповнення бункере матеріалом оператор вмикає електричну частину механізмів подачі сипучого матеріала в бункер. Поступово зростає рівень матеріала в бункері Як тільки матеріал торкнеться ємнісного 8 датчика, між управляючим входом високочастотного 3 генератора та "землею", тобто паралельно L-C контуру високочастотного 3 генератора, підключиться електричний ланцюг з послідовно з'єднаних конденсатора 6 другого, резистора 7, ємнісного 8 датчика, електричної ємності контролюючого матеріала (наприклад, цемента) в бункері, різко зменшиться добротність коливального контура того ж генератора, що викличе зрив коливань в ньому. Між управляючим електродом та анодом тиристора 2 зникає напруга, відключаються тиристор 2 та реле 4. Розмикаються замикаючі контакти останнього в схемі управління електричною частиною механізмів подачі цемента а бункер, котрі давали дозвіл на включення останніх. З часом, як тільки рівень контролюючого матеріала при розгрузці бункера знизиться те відійде від ємнісного 8 датчика, електрична схема сигналізатора рівня сипучих матеріалів прийде у вихідне положення. Одержано сигналізатор рівня сипучих матеріалів, де забезпечено спрощення схеми, зроблено її дієздатною, д е забезпечено роботу високочастотного генератора тільки в тому вигадку, копи на ємнісному датчику нема контролюючого метерівла. УКРАЇНА UA (и) 35444 (із) А (51) 6G01F23/26 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) СИГНАЛІЗАТОР РІВНЯ СИПУЧИХ МАТЕРІАЛІВ (57) Сигналізатор рівня сипучих матеріалів, утримуючий випрямляючий міст, ємнісний датчик, високочастотний генератор, тиристор та реле, відрізняючийся тим, що введені конденсатори перший та другий, резистор, діод та ізолятор, причому вихід "мінус" випрямляючого моста з'єд нано з катодом тиристора, управляючий електрод котрого з'єднаний з виходом "мінус" високочастотного генератора, вхід "плюс" котрого з'єднано з анодом тиристора та першим кінцем обмотки реле, другий кінець котрого з'єднано з виходом "плюс" випрямляючого моста, перший конденсатор включено паралельно входу та виходу високочастотного генератора, управляючий вхід котрого через конденсатор другий та резистор з'єднано з ємнісним датчиком, установленим на ізоляторі, закріпленому всередині заземленого бункера, при цьому діод включено паралельно обмотці реле так, що катод діода направлено до "плюса" випрямляючого моста. винахід відноситься до вимірювальної техніки і може бути використаний для визначення рівня сипучих матеріалів у бункерах, наприклад, цемента, ліска і т.і. Відоме електронне реле рівня (Див. а.с. № 239599, СРСР, М. Kn. G01F23/26) з високочастотним L-C генератором, зібраним на трьохточечнІЙ схемі з автотрансформаторним зв'язком на транзисторнім тріоді, каскадом на тріоді, працюючим у ключовому режимі, та виконуючим реле. В цьому обладнанні багато деталей: конденсаторів вісім, резисторів чотири, індуктивностей три. Найбільш близьким по своєму технічному змісту являється сигналізатор рівня речовини (Див. а.с. № 420883, СРСР. М.Кл. G01F23/26). утримуючий реле, ємнісний датчик, підключений до високочастотного генератора, випрямляючий міст, діод, узгоджувальний трансформатор та тиристор, управляючий електрод котрого підключено до вторинної обмотки узгоджувального трансформатора, послідовно включеного первинною обмоткою між ємнісним датчиком та високо* частотним генератором, вхід котрого підключено до випрямляючого моста. Недостатністю цього обладнання є складність схеми, а також безперервна робота високочастотного генератора (що вказано в описі цього а.с) як при присутності контролюючої речовини на ємнісному датчику, так і при відсутності останньої на ньому, що веде до надмірної енергоємності обладнання та зниження ресурса радіодеталей. Тут же відсутній діод чи інша деталь, котрі згладжували б пульсації в обмотці реле, що ведуть до пульсації контактів реле, тут нема ізолятора для кріплення ємнісного датчика на стінці, чи на кришці бункера. В основу винаходу поставлено задачу в сигналізаторі рівня сипучих матеріалів шляхом включення високочастотного генератора безпосередньо між анодом та управляючим електродом і включенням діода паралельно обмотці реле забезпечити спрощення електросхеми, зробити її дієздатною, забезпечити роботу високочастотного генератора тільки в тому випадку, коли на ємнісному датчику відсутній контролюючий сипучий матеріал Все це досягається тим, що в відоме обладнання, утримуюче випрямляючий міст, ємнісний датчик, високочастотний генератор, тиристор та реле, введені конденсатори перший та другий, резистор, діод та ізолятор, причому вихід "мінус" випрямляючого моста, з'єднано з катодом тиристора, управляючий електрод котрого з'єднано з виходом "мінус" високочастотного генератора, вхід "плюс" котрого з'єднано з анодом тиристора та першим кінцем обмотки реле, другий кінець котрого з'єднано з виходом "плюс" випрямляючого моста, перший конденсатор включено паралельно входу та виходу високочастотного генератора, (21) 99105619 (22) 14.10.1999 (24) 15.03.2001 (46) 15.03 2001. Бюл. № 2, 2001 р. (72)Антонюк Павло Дмитрович, Блиндкж Петро Михайлович, Лаптев Анатолій Іванович, Рибчинсьхий Юхим Борисович (73) РИБЧИНСЬКИЙ ЮХИМ БОРИСОВИЧ t ІП CO 35444 управляючий вхід котрого через конденсатор другий та резистор з'єднано з ємнісним датчиком, установленим на ізоляторі, закріпленому всередині заземленого бункера, при цьому діод включено паралельно обмотці реле так, що катод діода на* правлено до "плюса" випрямляючого моста. Ma фігурі зображена структурна схема сигналізатора рівня сипучих матеріалів В якості високочастотного генератора можуть бути використані, наприклад, ряд генераторів, зображених у випуску "В помощь радиолюбителю". М., Издательство ДОСААФ, Ne 28, 1969 p., crop. 36-41 (мал. 1,2,3,4 та 6) У всіх цих генераторах вхід від конденсатора другого в високочастотний генератор повинен бути безпосередньо в верхній кінець індуктивності L1. Сигналізатор рівня сипучих матеріалів утримує випрямляючий 1 міст, "мінус" котрого з'єднано з катодом тиристора 2, управляючий електрод котрого з'єднано з виходом "мінус" високочастотного генератора 3, вхід "плюс" котрого з'єднано з анодом тиристора 2 та першим кінцем обмотки реле 4, другий кінець котрого з'єднано з виходом "плюс" випрямляючого 1 моста, перший 5 конденсатор включено паралельно входу та виходу високочастотного 3 генератора, управляючий вхід котрого через конденсатор 6 другий та резистор 7 з'єднано з ємнісним 8 датчиком, установленим на ізоляторі 8, закріпленому всередині заземленого бункера, при цьому діод 10 включено паралельно обмотці 4 так, що катод діода 10 направлено до "плюса" випрямляючого 1 моста. Припустимо, що у вихідному положенні контролюючий матеріал не торкається ємнісного 8 датчика, тоді на управляючому вході високочастотного 3 генератора електричний опір відносно "землі" дорівнюватиме безмежності. Високочастотний 3 генератор буде працювати, між його входом "плюс" та виходом "мінус" будуть у наявності високочастотні коливання, які згладжуються конденса тором 5 першим 1, в вигляді напруги постійного струму поступають на управляючий електрод тиристора 2. Ця напруга відчиняє останній, а сам тиристор 2 включає реле 4, на обмотці котрого пульсації згладжує діод 10. Замикаючий контакт реле 4 включає світлову сигналізацію відсутності матеріале на ємнісному 8 датчику. При необхідності заповнення бункера матеріалом оператор вмикає електричну частину механізмів подачі сипучого матеріале в бункер. Поступово зростає рівень матеріале в бункері Як тільки матеріал торкнеться ємнісного в датчика, між управляючим входом високочастотного 3 генератора та "землею", тобто паралельно L-C контуру високочастотного 3 генератора, підключиться електричний ланцюг з послідовно з'єднаних конденсатора 6 другого, резистора 7, ємнісного 8 датчика, електрично! ємності контролюючого матеріале (наприклад, цемента) в бункері, різко зменшиться добротність коливального контура того ж генератора, що викличе зрив коливань в ньому. Між управляючим електродом та анодом тиристора 2 зникає напруга, відключаються тиристор 2 та реле 4. Розмикаються замикаючі контакти останнього в схемі управління електричною частиною механізмів подачі цемента в бункер, котрі давали дозвіл на включення останніх. З часом, як тільки рівень контролюючого матеріале при розгрузці бункера знизиться та відійде від ємнісного 8 датчика, електрична схема сигналізатора рівня сипучих матеріалів прийде у вихідне положення. Одержано сигналізатор рівня сипучих матеріалів, де забезпечено спрощення схеми, зроблено її дієздатною, де забезпечено роботу високочастотного генератора тільки в тому випадку, коли на ємнісному датчику нема контролюючого матеріале. 'eHjdejej иЛа 'tfodcwc/ w '00088 ' oeiOMdeaoi ансІвиоіШв aiHdxt^e ф
