Бурова вишка

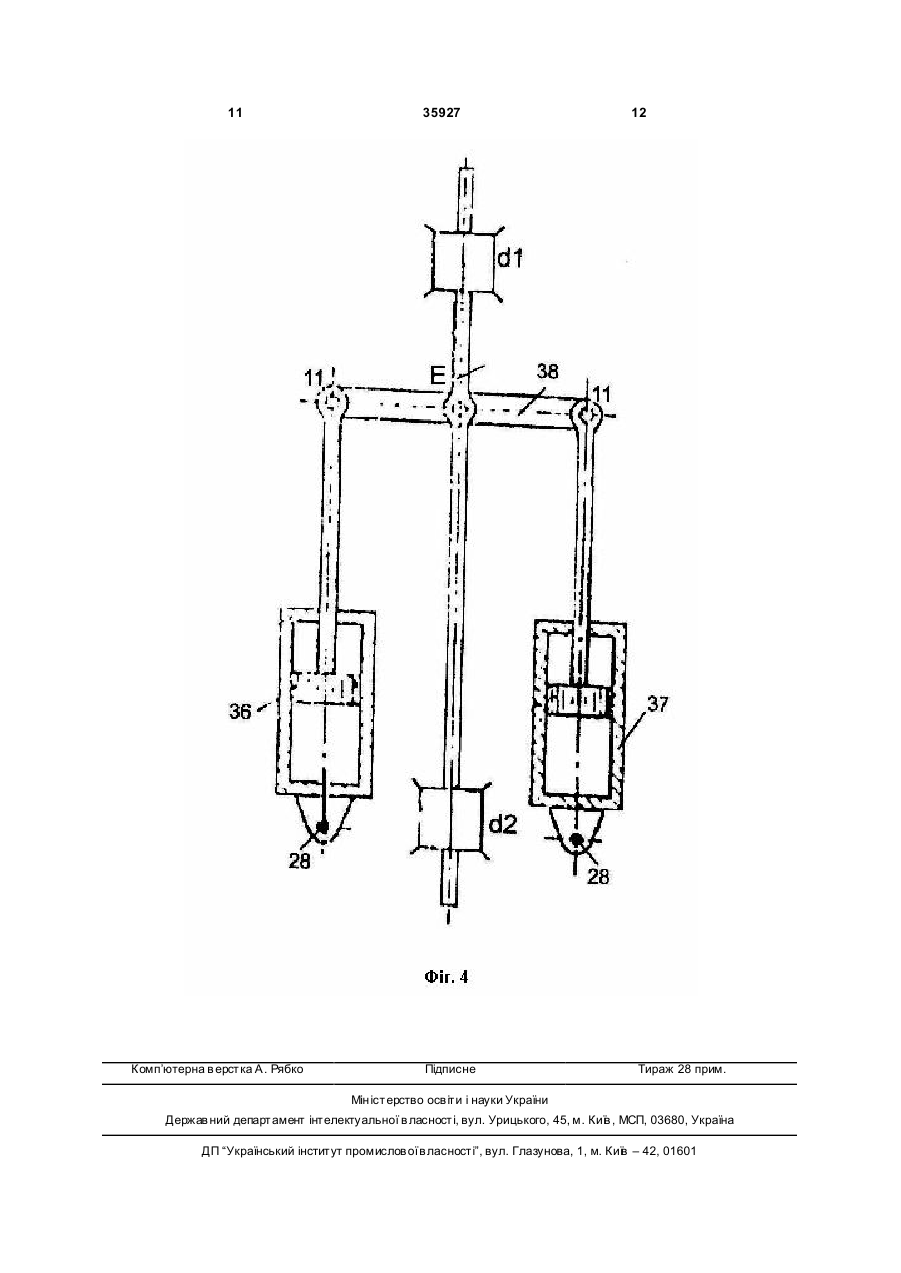

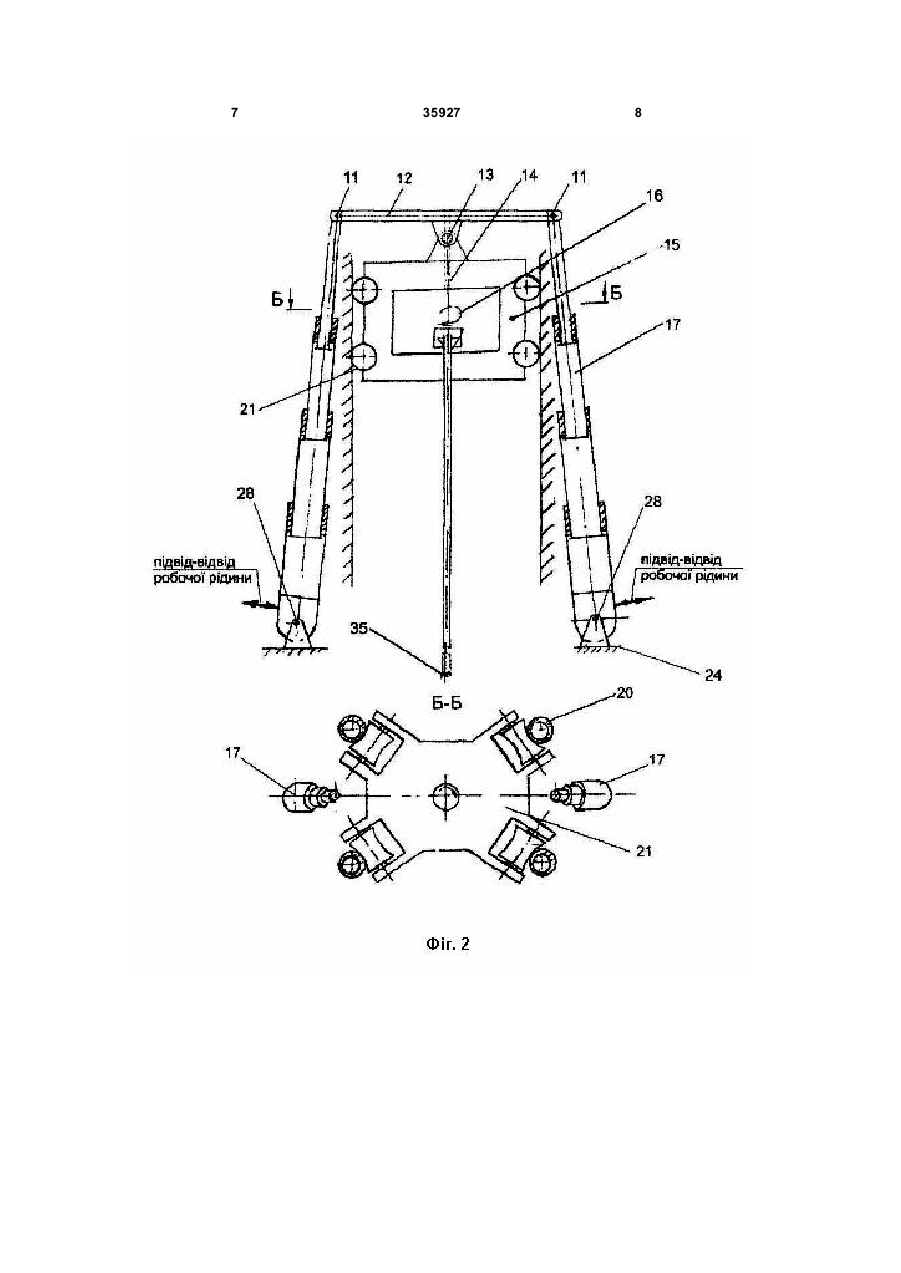

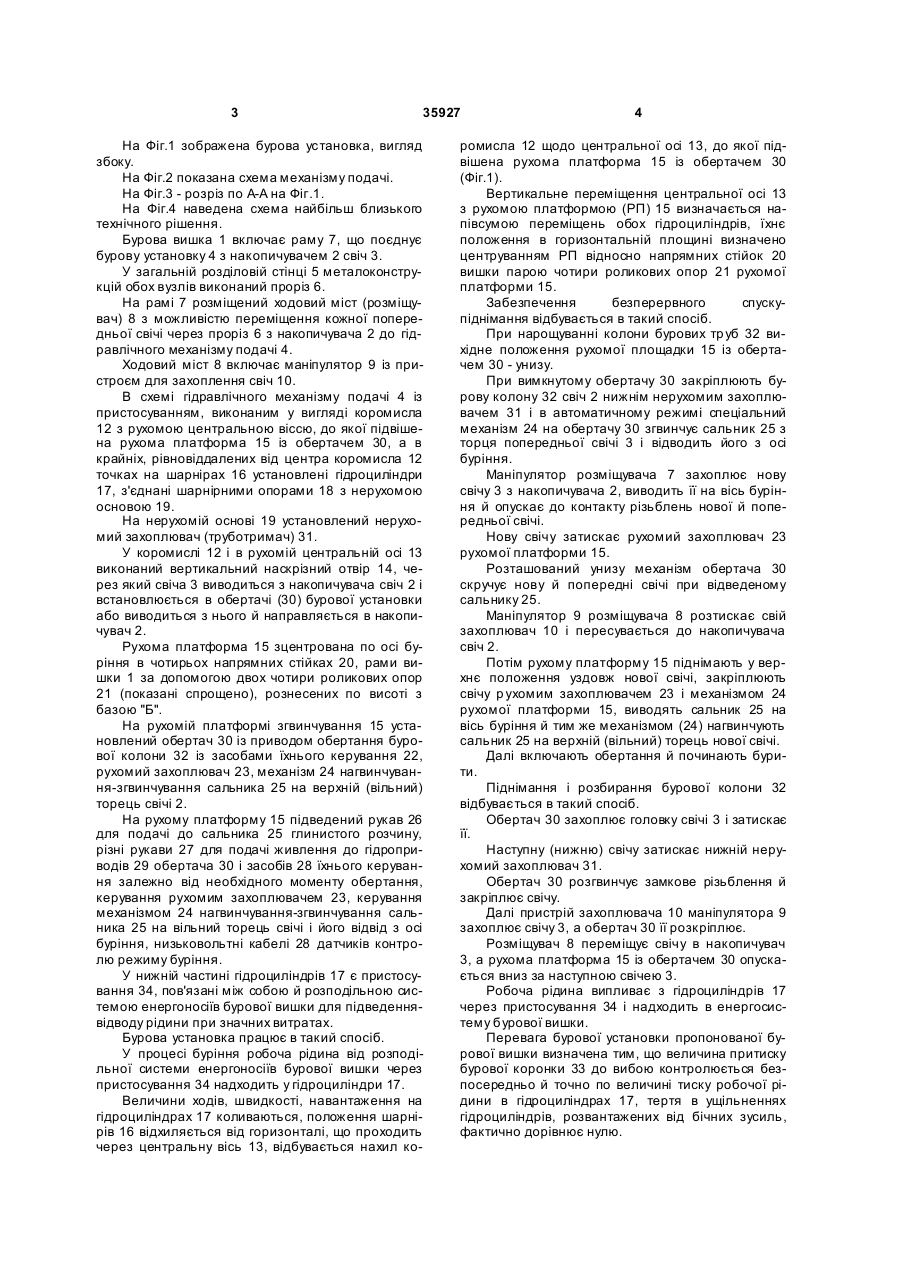

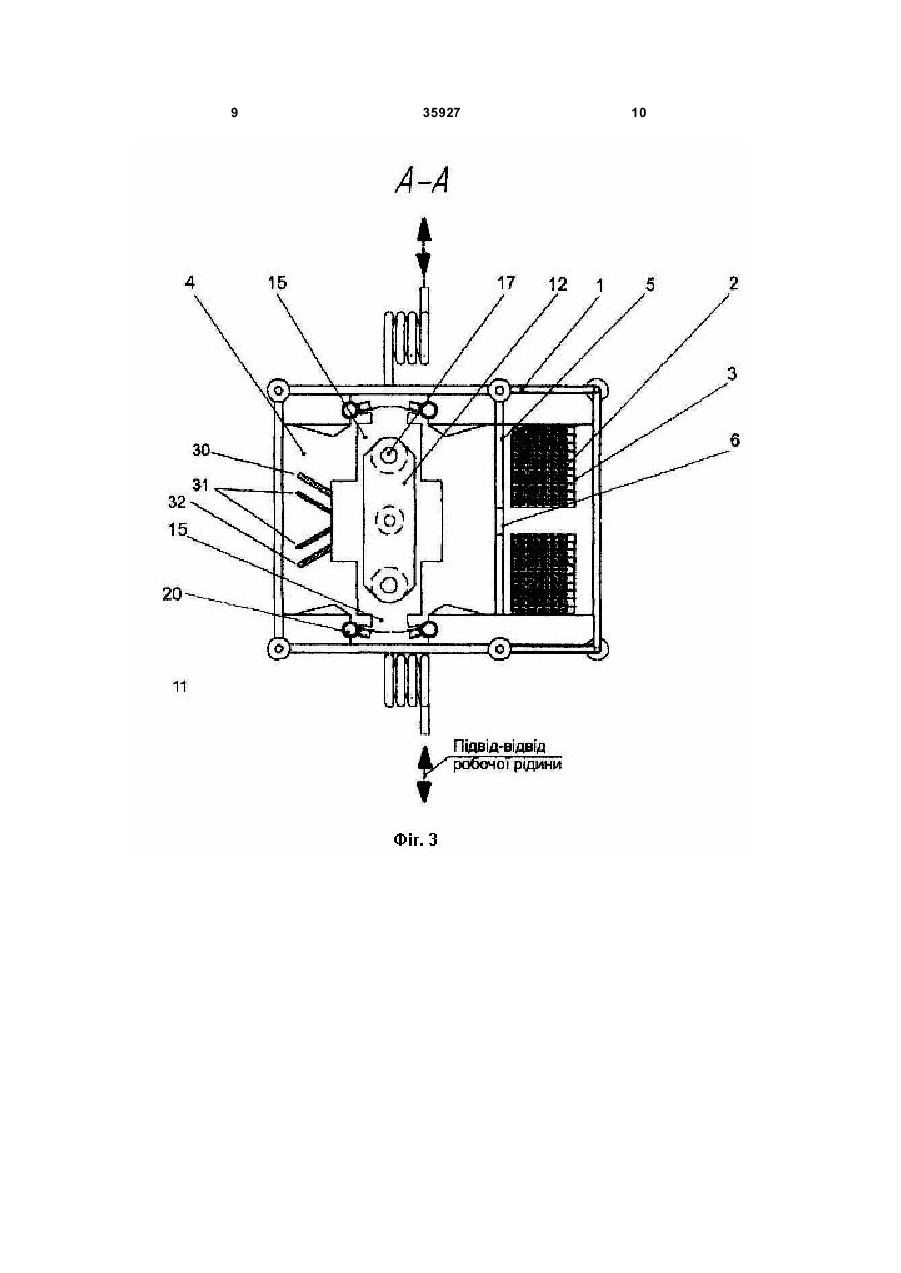

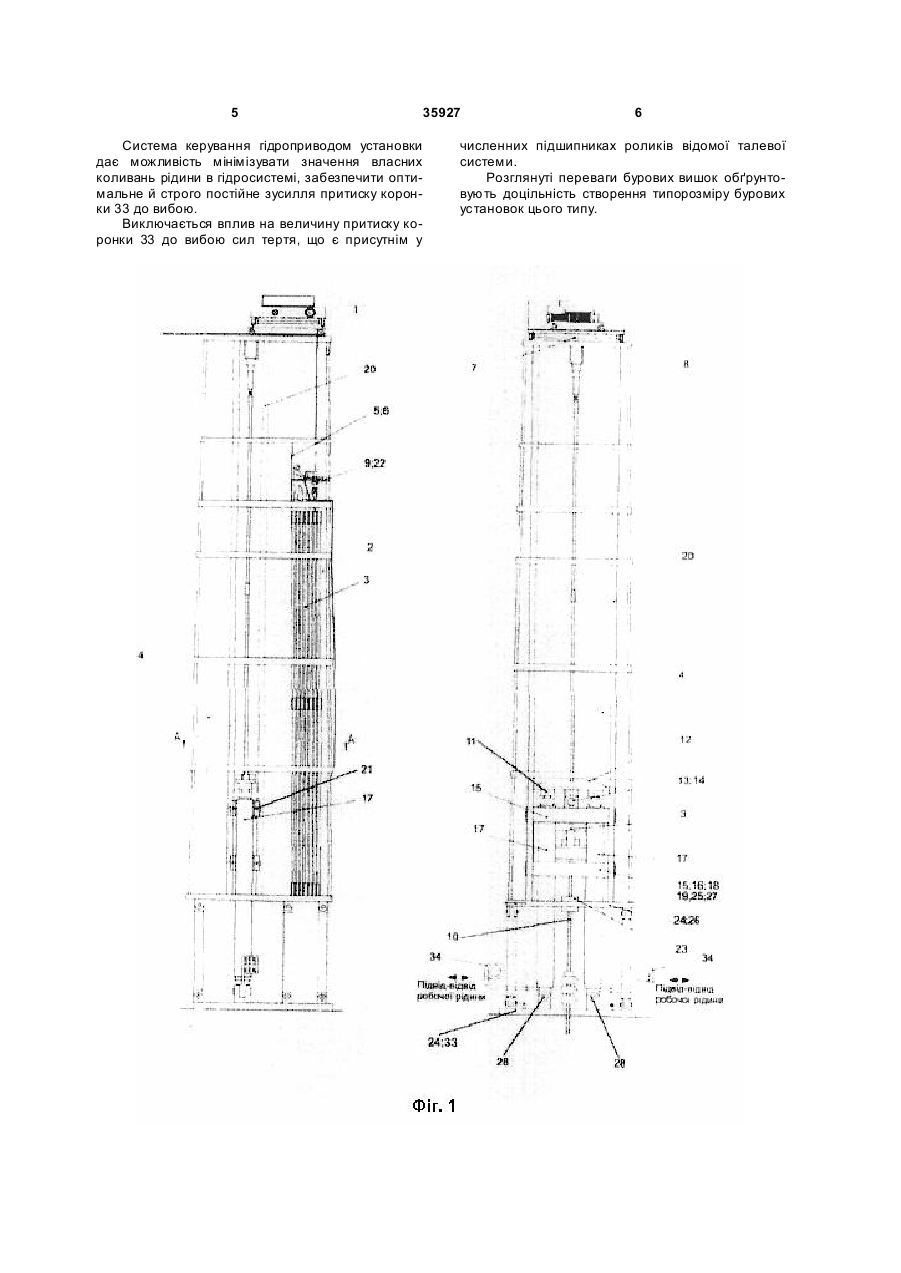

Бурова вишка, яка включає бурову установку з гідравлічним механізмом подачі, накопичувач свіч, яка відрізняється тим, що накопичувач свіч жорстко зв'язаний з рамою бурової установки, у якій виконаний проріз, має установлений на рамі ходовий міст із можливістю переміщення свічі з накопичувача до гідравлічного механізму подачі в момент нижнього положення останнього для наступного з'єднання з попередньою свічею. (19) (21) u200805578 (22) 29.04.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) СІРИК ВІКТОР ФЕДОРОВИЧ, U A, ЛЕВІН ВОЛОДИМИР ЛЬВОВИЧ, U A, ГАНКЕВИЧ ВАЛЕНТИН ФЕОДОСІЙОВИЧ, U A, ДЗЮБА АН АТОЛІЙ ПЕТРОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA 3 35927 На Фіг.1 зображена бурова установка, вигляд збоку. На Фіг.2 показана схема механізму подачі. На Фіг.3 - розріз по А-А на Фіг.1. На Фіг.4 наведена схема найбільш близького технічного рішення. Бурова вишка 1 включає раму 7, що поєднує бурову установку 4 з накопичувачем 2 свіч 3. У загальній розділовій стінці 5 металоконструкцій обох вузлів виконаний проріз 6. На рамі 7 розміщений ходовий міст (розміщувач) 8 з можливістю переміщення кожної попередньої свічі через проріз 6 з накопичувача 2 до гідравлічного механізму подачі 4. Ходовий міст 8 включає маніпулятор 9 із пристроєм для захоплення свіч 10. В схемі гідравлічного механізму подачі 4 із пристосуванням, виконаним у вигляді коромисла 12 з рухомою центральною віссю, до якої підвішена рухома платформа 15 із обертачем 30, а в крайніх, рівновіддалених від центра коромисла 12 точках на шарнірах 16 установлені гідроциліндри 17, з'єднані шарнірними опорами 18 з нерухомою основою 19. На нерухомій основі 19 установлений нерухомий захоплювач (труботримач) 31. У коромислі 12 і в рухомій центральній осі 13 виконаний вертикальний наскрізний отвір 14, через який свіча 3 виводиться з накопичувача свіч 2 і встановлюється в обертачі (30) бурової установки або виводиться з нього й направляється в накопичувач 2. Рухома платформа 15 зцентрована по осі буріння в чотирьох напрямних стійках 20, рами вишки 1 за допомогою двох чотири роликових опор 21 (показані спрощено), рознесених по висоті з базою "Б". На рухомій платформі згвинчування 15 установлений обертач 30 із приводом обертання бурової колони 32 із засобами їхнього керування 22, рухомий захоплювач 23, механізм 24 нагвинчування-згвинчування сальника 25 на верхній (вільний) торець свічі 2. На рухому платформу 15 підведений рукав 26 для подачі до сальника 25 глинистого розчину, різні рукави 27 для подачі живлення до гідроприводів 29 обертача 30 і засобів 28 їхнього керування залежно від необхідного моменту обертання, керування рухомим захоплювачем 23, керування механізмом 24 нагвинчування-згвинчування сальника 25 на вільний торець свічі і його відвід з осі буріння, низьковольтні кабелі 28 датчиків контролю режиму буріння. У нижній частині гідроциліндрів 17 є пристосування 34, пов'язані між собою й розподільною системою енергоносіїв бурової вишки для підведеннявідводу рідини при значних витратах. Бурова установка працює в такий спосіб. У процесі буріння робоча рідина від розподільної системи енергоносіїв бурової вишки через пристосування 34 надходить у гідроциліндри 17. Величини ходів, швидкості, навантаження на гідроциліндрах 17 коливаються, положення шарнірів 16 відхиляється від горизонталі, що проходить через центральну вісь 13, відбувається нахил ко 4 ромисла 12 щодо центральної осі 13, до якої підвішена рухома платформа 15 із обертачем 30 (Фіг.1). Вертикальне переміщення центральної осі 13 з рухомою платформою (РП) 15 визначається напівсумою переміщень обох гідроциліндрів, їхнє положення в горизонтальній площині визначено центруванням РП відносно напрямних стійок 20 вишки парою чотири роликових опор 21 рухомої платформи 15. Забезпечення безперервного спускупіднімання відбувається в такий спосіб. При нарощуванні колони бурових тр уб 32 вихідне положення рухомої площадки 15 із обертачем 30 - унизу. При вимкнутому обертачу 30 закріплюють бурову колону 32 свіч 2 нижнім нерухомим захоплювачем 31 і в автоматичному режимі спеціальний механізм 24 на обертачу 30 згвинчує сальник 25 з торця попередньої свічі 3 і відводить його з осі буріння. Маніпулятор розміщувача 7 захоплює нову свічу 3 з накопичувача 2, виводить її на вісь буріння й опускає до контакту різьблень нової й попередньої свічі. Нову свічу затискає рухомий захоплювач 23 рухомої платформи 15. Розташований унизу механізм обертача 30 скручує нову й попередні свічі при відведеному сальнику 25. Маніпулятор 9 розміщувача 8 розтискає свій захоплювач 10 і пересувається до накопичувача свіч 2. Потім рухому платформу 15 піднімають у верхнє положення уздовж нової свічі, закріплюють свічу р ухомим захоплювачем 23 і механізмом 24 рухомої платформи 15, виводять сальник 25 на вісь буріння й тим же механізмом (24) нагвинчують сальник 25 на верхній (вільний) торець нової свічі. Далі включають обертання й починають бурити. Піднімання і розбирання бурової колони 32 відбувається в такий спосіб. Обертач 30 захоплює головку свічі 3 і затискає її. Наступну (нижню) свічу затискає нижній нерухомий захоплювач 31. Обертач 30 розгвинчує замкове різьблення й закріплює свічу. Далі пристрій захоплювача 10 маніпулятора 9 захоплює свічу 3, а обертач 30 її розкріплює. Розміщувач 8 переміщує свічу в накопичувач 3, а рухома платформа 15 із обертачем 30 опускається вниз за наступною свічею 3. Робоча рідина випливає з гідроциліндрів 17 через пристосування 34 і надходить в енергосистему бурової вишки. Перевага бурової установки пропонованої бурової вишки визначена тим, що величина притиску бурової коронки 33 до вибою контролюється безпосередньо й точно по величині тиску робочої рідини в гідроциліндрах 17, тертя в ущільненнях гідроциліндрів, розвантажених від бічних зусиль, фактично дорівнює нулю. 5 Система керування гідроприводом установки дає можливість мінімізувати значення власних коливань рідини в гідросистемі, забезпечити оптимальне й строго постійне зусилля притиску коронки 33 до вибою. Виключається вплив на величину притиску коронки 33 до вибою сил тертя, що є присутнім у 35927 6 численних підшипниках роликів відомої талевої системи. Розглянуті переваги бурових вишок обґрунтовують доцільність створення типорозміру бурових установок цього типу. 7 35927 8 9 35927 10 11 Комп’ютерна в ерстка А. Рябко 35927 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
