Монтажна вишка

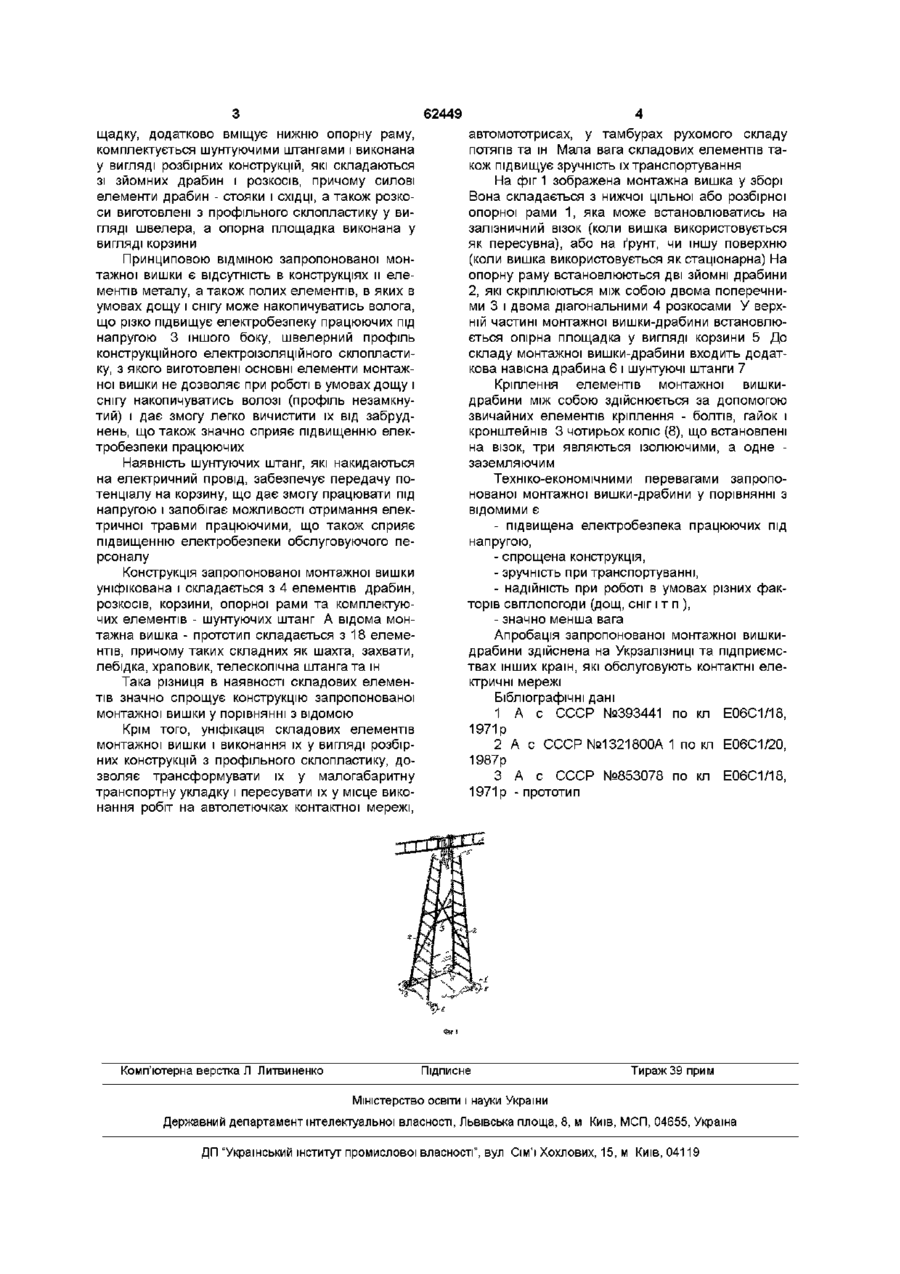

Монтажна вишка, що включає драбини, опорну площадку, яка відрізняється тим, що додатково містить нижню опорну раму, укомплектована шунтувальними штангами і виконана у вигляді розбірних конструкцій, які складаються зі знімних драбин і розкосів, причому силові елементи драбин - стояки і СХІДЦІ, а також розкоси виготовлені з профільного склопластика у вигляді швелера, а опорна площадка виконана у вигляді корзини Винахід відноситься до конструкцій драбин, а саме - до конструкцій зйомних пересувних або стаціонарних ізолюючих монтажних вишок-драбин і може бути використаний для технічного обслуговування пристроїв контактної мережі електрифікованих залізниць під напругою З.ЗкВ постійного струму і 27,5кВ перемінного струму в проміжках між рухом потягів, та інших об'єктів, які знаходяться під напругою, без відключення струму ВІДОМІ конструкції монтажних вишок-драбин, які складаються - з опори, фіксаторів, площадки з петлями Для установлення площадки на необхідну відмітку, площадка підйомними петлями прикріпляється до крюка вантажопідйомного механізму, який виставляє її в робоче положення [1], - двох драбин, шарнірно поєднаних у верхній частині і опертих на двохребордні колеса, які взаємодіють з рельсами, фіксаторів, поворотної робочої площадки з огородженням Фіксатори виконані у вигляді ричапв з магнітами, які шарнірно прикріпляються до нижніх частин драбин Магніти в робочому положенні контактують з рельсами Довжина кожного ричага перевищує довжину ділянки, на якій закріплені магніти [2] Відомим монтажним вишкам властиві такі недоліки - пристрій [1] при переміщенні робочої площадки на нову відмітку потребує використання вантажо-підйомного механізму, що стримує виконання монтажних робіт, - пристрій [2] за конструктивним виконанням дуже складний, а монтаж і демонтаж його вимагає багато часу конструкції монтажної вишки і забезпечення зручностей при транспортуванні Відома також монтажна вишка-драбина, яка являється найбільш близькою до заявляємої [3] Монтажна вишка - прототип включає Монтажну драбину, яка складається з опори і захватів для кріплення до будівельних конструкцій, опорну площадку, телескопічну штангу для опори, зйомний і ВІДВІДНИЙ блоки і лебідку Монтажна драбина виконана у вигляді прямокутної шахти, при цьому ВІДВІДНІ блоки пов'язані з телескопічною штангою за допомогою натяжного тросу через зйомний блок ВІДОМІЙ монтажній вишці властиві такі недоліки - низька електробезпека при роботі під напругою за рахунок того, що конструкція є металевою і крім того в ній є телескопічні елементи, куди може попадати волога при роботі під час дощу або снігу та різні забруднення у вигляді волого піску та грунту, які є провідниками електричного струму, - складна конструкція за рахунок наявності багатьох фіксаторів, телескопічної штанги, тросика і підйомного блоку, ручної лебідки і храповика, необхідних для її монтажу, шарніра для поворотів, пристроїв для забезпечення подвійної страховки, - незручність при транспортуванні, яка обумовлена тим, що основний и елемент - прямокутна шахта є цільною зварною конструкцією, яка має великі габарити і вагу і, крім шахти, вона складається ще з 17 різних конструктивних елементів, що також підвищують вагу монтажної драбини та и габарити Задачею даного винаходу є підвищення електробезпеки працюючих під напругою, спрощення Поставлена задача досягається тим, що монтажна вишка, яка включає драбини, опорну пло о> (О 62449 щадку, додатково вміщує нижню опорну раму, комплектується шунтуючими штангами і виконана у вигляді розбірних конструкцій, які складаються зі зйомних драбин і розкосів, причому силові елементи драбин - стояки і СХІДЦІ, а також розкоси виготовлені з профільного склопластику у вигляді швелера, а опорна площадка виконана у вигляді корзини Принциповою ВІДМІНОЮ запропонованої мон тажної вишки є відсутність в конструкціях и елементів металу, а також полих елементів, в яких в умовах дощу і снігу може накопичуватись волога, що різко підвищує електробезпеку працюючих під напругою 3 іншого боку, швелерний профіль конструкційного електроізоляційного склопластику, з якого виготовлені основні елементи монтажної вишки не дозволяє при роботі в умовах дощу і снігу накопичуватись волозі (профіль незамкнутий) і дає змогу легко вичистити їх від забруднень, що також значно сприяє підвищенню електробезпеки працюючих Наявність шунтуючих штанг, які накидаються на електричний провід, забезпечує передачу потенціалу на корзину, що дає змогу працювати під напругою і запобігає можливості отримання електричної травми працюючими, що також сприяє підвищенню електробезпеки обслуговуючого персоналу Конструкція запропонованої монтажної вишки уніфікована і складається з 4 елементів драбин, розкосів, корзини, опорної рами та комплектуючих елементів - шунтуючих штанг А відома монтажна вишка - прототип складається з 18 елементів, причому таких складних як шахта, захвати, лебідка, храповик, телескопічна штанга та ш Така різниця в наявності складових елементів значно спрощує конструкцію запропонованої монтажної вишки у порівнянні з відомою Крім того, уніфікація складових елементів монтажної вишки і виконання їх у вигляді розбірних конструкцій з профільного склопластику, дозволяє трансформувати їх у малогабаритну транспортну укладку і пересувати їх у місце виконання робіт на автолетючках контактної мережі, Комп'ютерна верстка Л Литвиненко автомототрисах, у тамбурах рухомого складу потягів та ін Мала вага складових елементів також підвищує зручність їх транспортування На фіг 1 зображена монтажна вишка у зборі Вона складається з нижчої цільної або розбірної опорної рами 1, яка може встановлюватись на залізничний візок (коли вишка використовується як пересувна), або на ґрунт, чи іншу поверхню (коли вишка використовується як стаціонарна) На опорну раму встановлюються дві зйомні драбини 2, які скріплюються між собою двома поперечними 3 і двома діагональними 4 розкосами У верхній частині монтажної вишки-драбини встановлюється опірна площадка у вигляді корзини 5 До складу монтажної вишки-драбини входить додаткова навісна драбина 6 і шунтуючі штанги 7 Кріплення елементів монтажної вишкидрабини між собою здійснюється за допомогою звичайних елементів кріплення - болтів, гайок і кронштейнів 3 чотирьох коліс (8), що встановлені на візок, три являються ізолюючими, а одне заземляючим Техніко-економічними перевагами запропонованої монтажної вишки-драбини у порівнянні з відомими є - підвищена електробезпека працюючих під напругою, - спрощена конструкція, - зручність при транспортуванні, - надійність при роботі в умовах різних факторів СВІТЛОПОГОДИ (ДОЩ, СНІГ І Т П ), - значно менша вага Апробація запропонованої монтажної вишкидрабини здійснена на Укрзалізниці та підприємствах інших країн, які обслуговують контактні електричні мережі Бібліографічні дані 1 А с СССР №393441 по кл Е06С1/18, 1971р 2 А с СССР №1321800А 1 по кл Е06С1/20, 1987р 3 А с СССР №853078 по кл Е06С1/18, 1971р - прототип Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
