Вулик

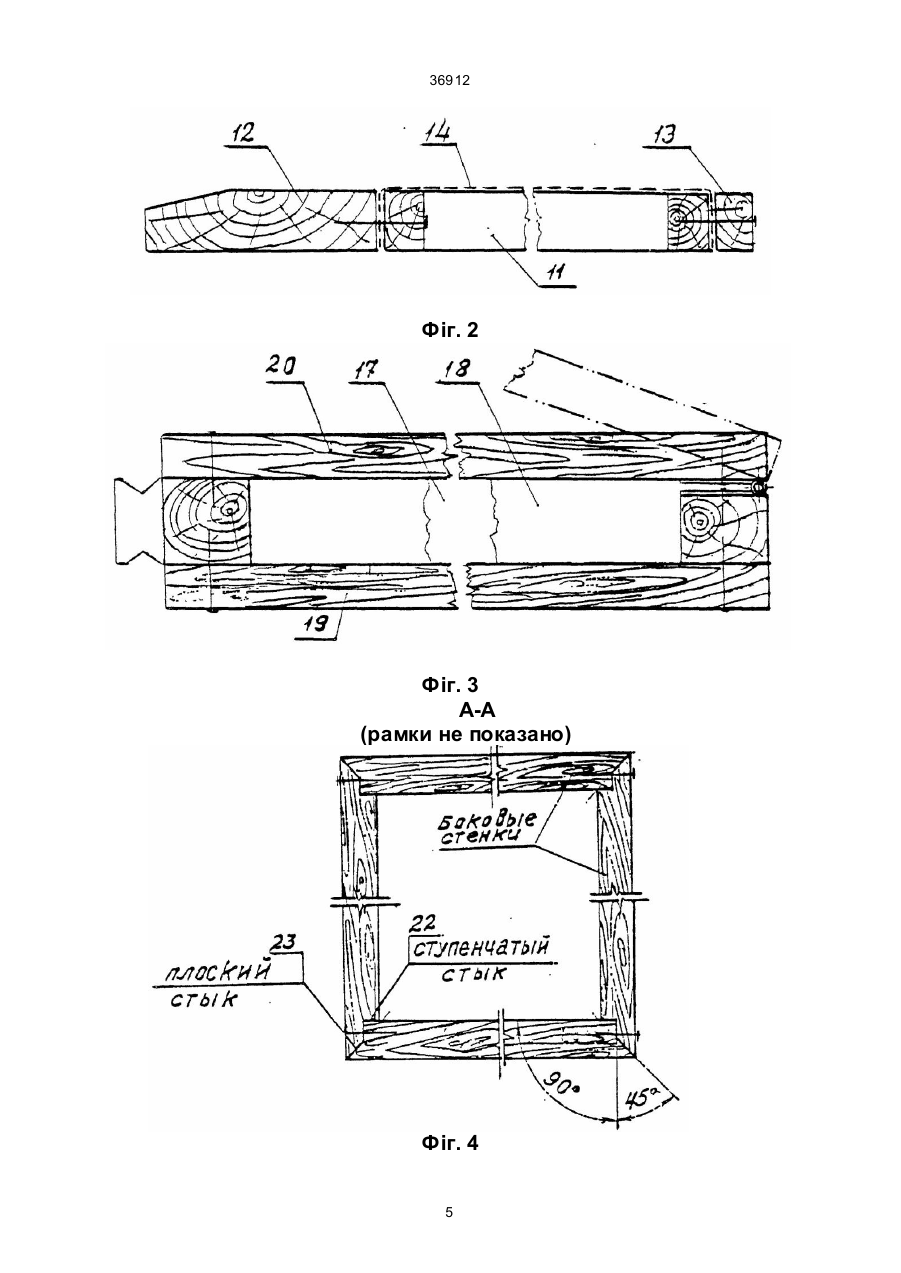

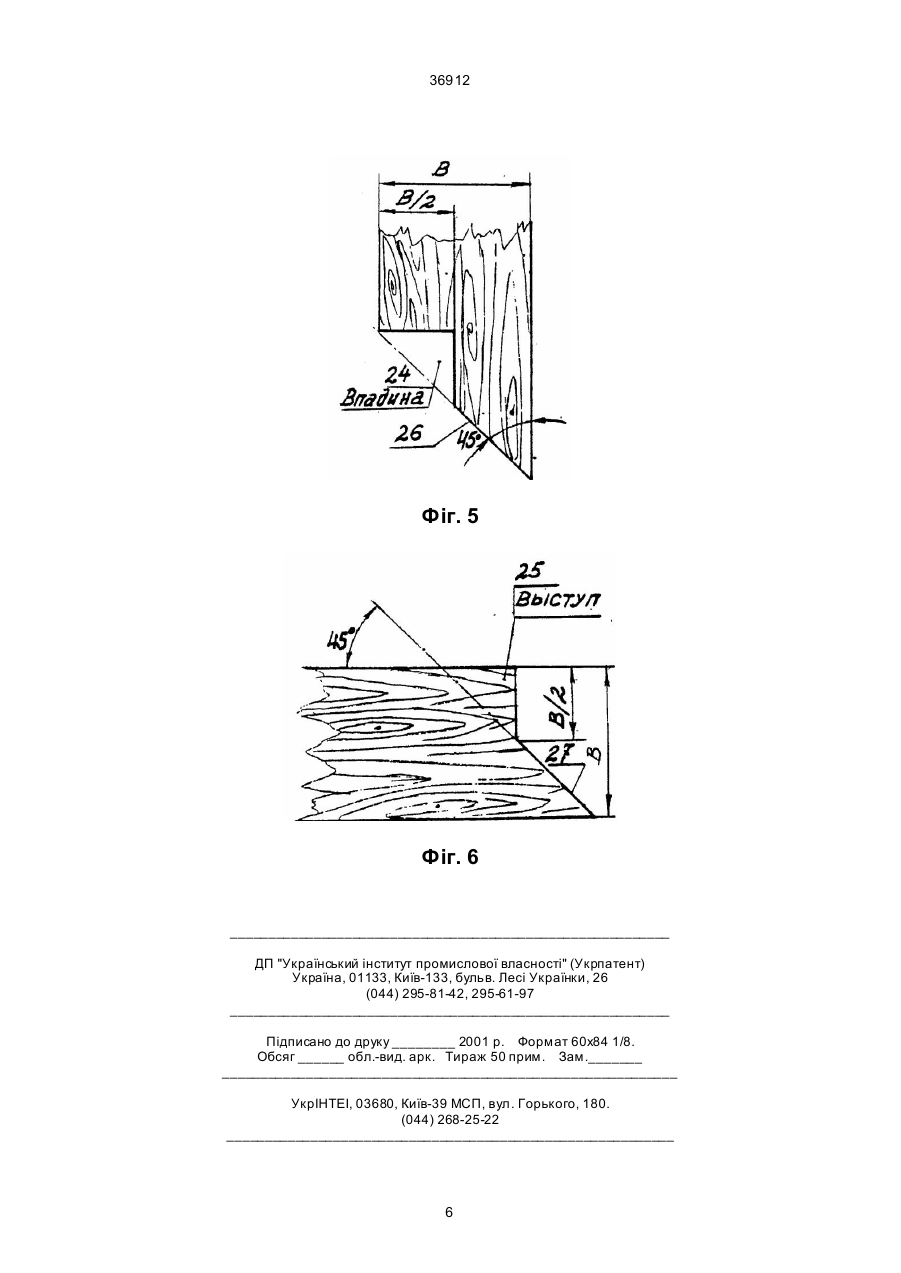

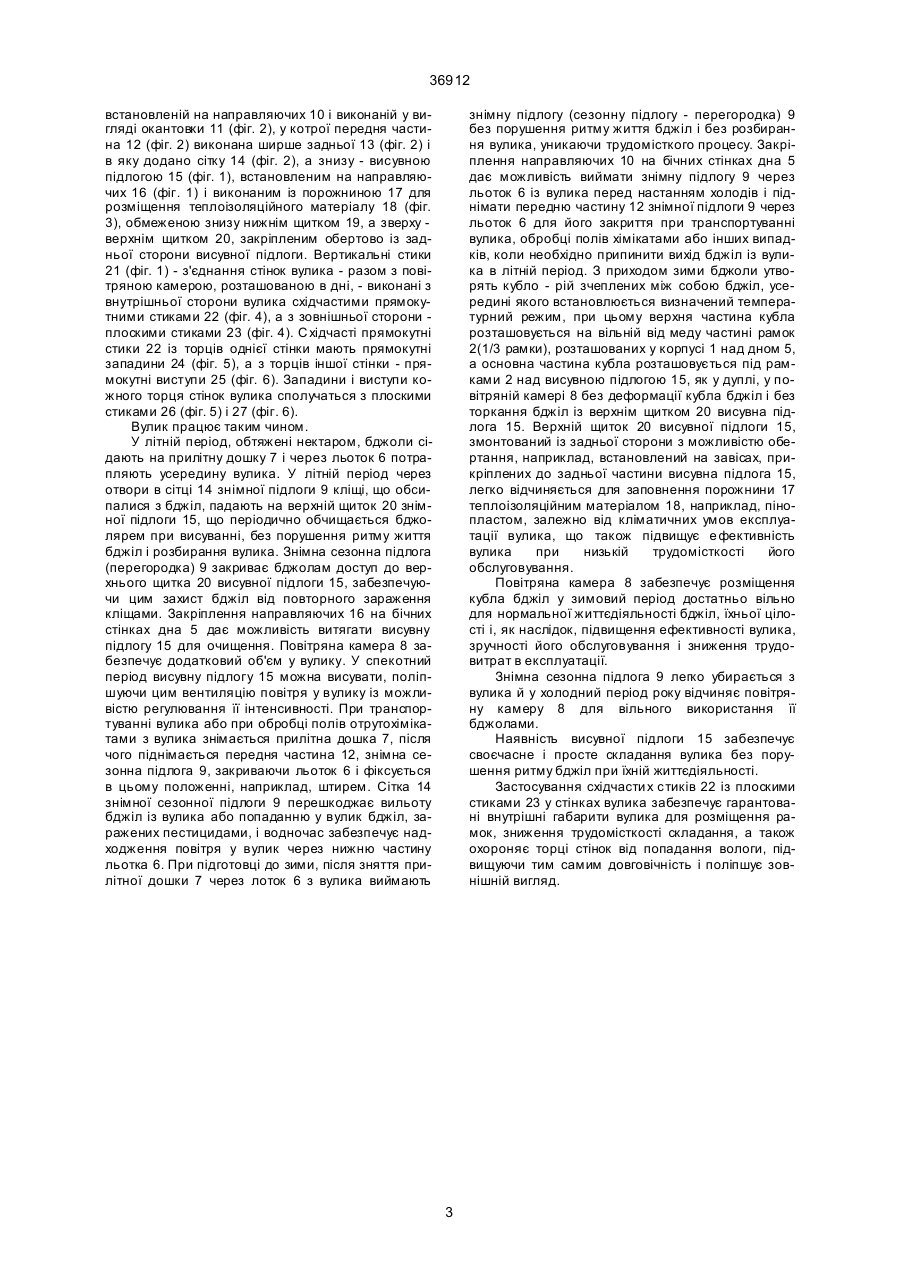

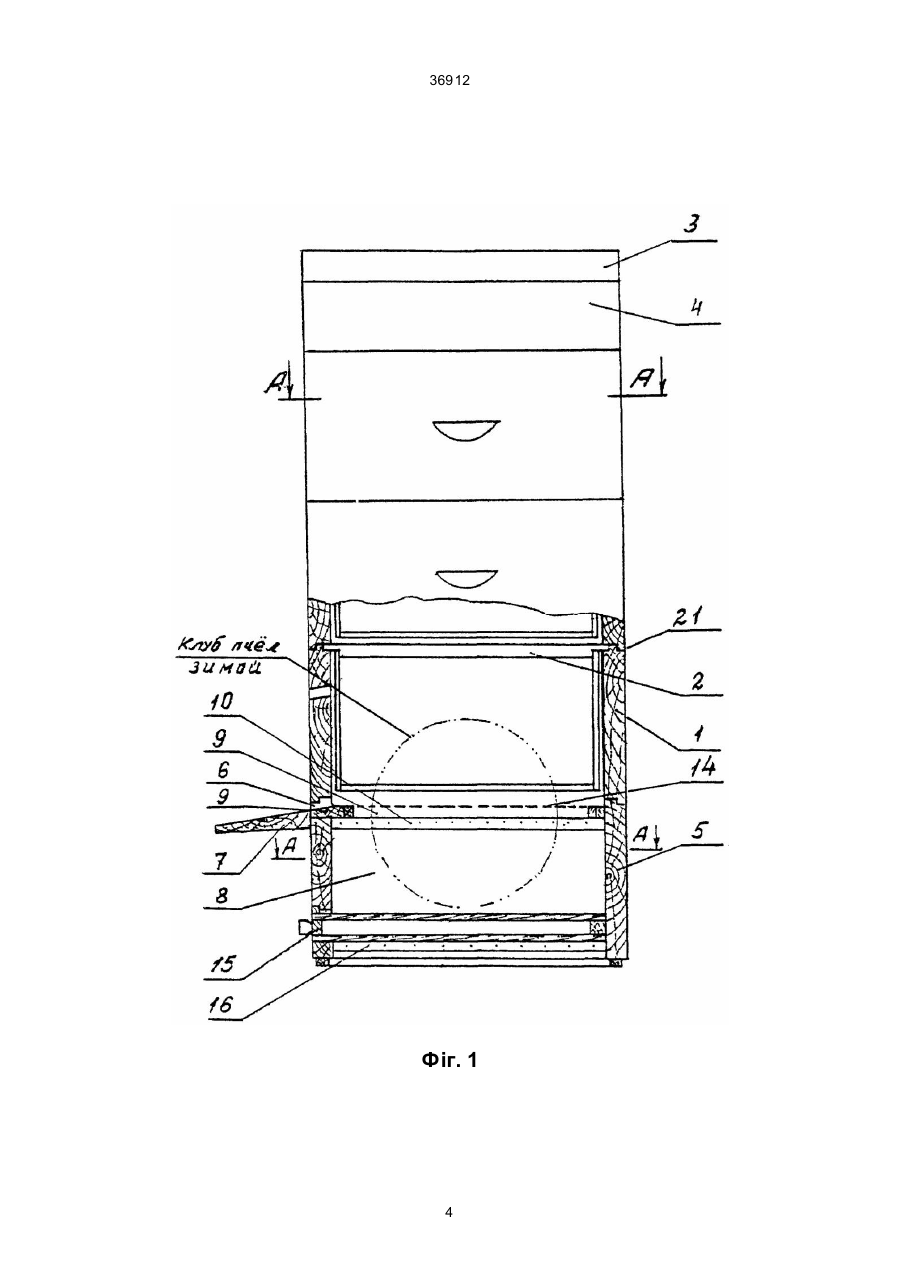

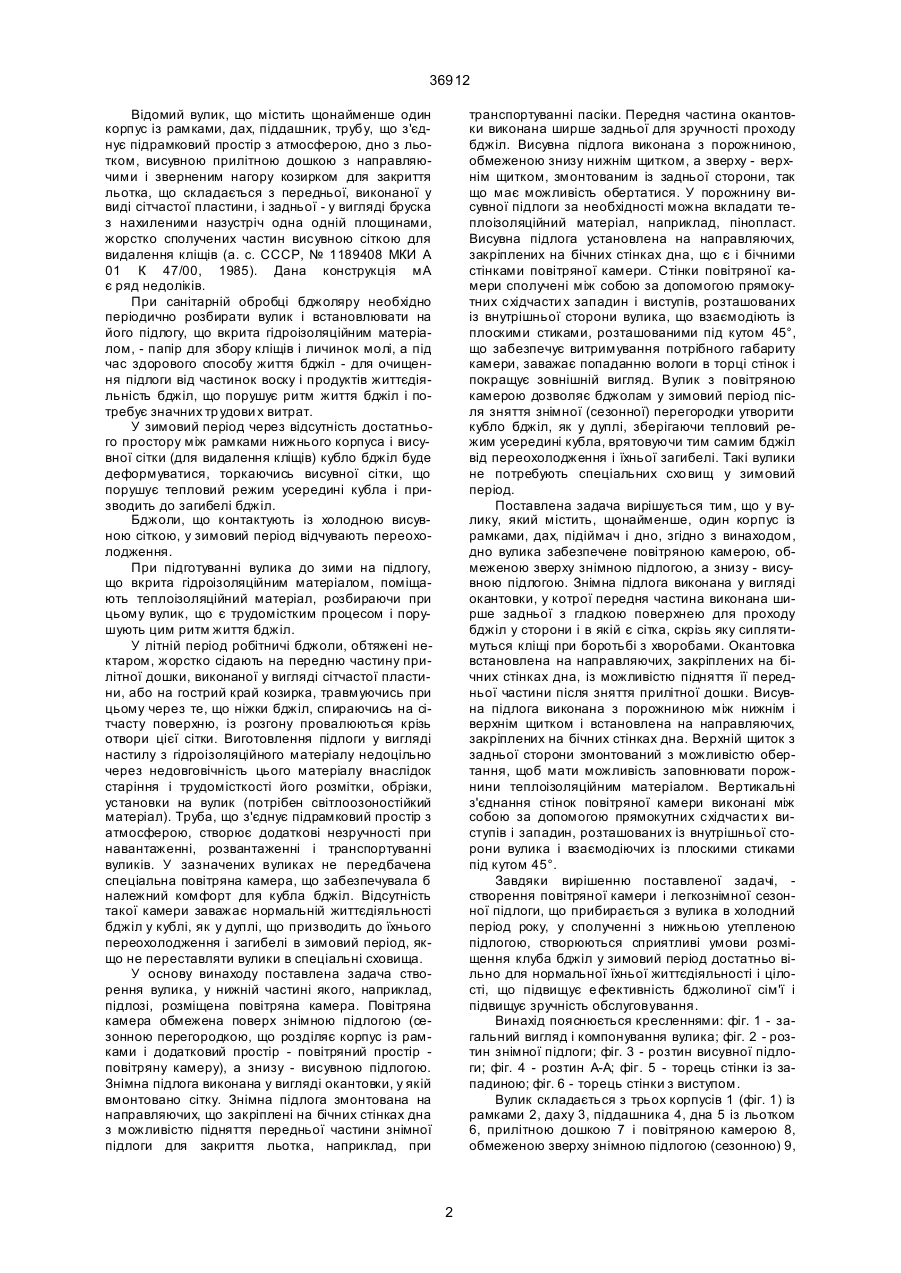

1. Вулик, що містить щонайменше один корпус з рамками, дах і дно, який відрізняється тим, що дно забезпечено повітряною камерою, обмеженою зверху знімною підлогою, а знизу – висувною підлогою. 2. Вулик за п. 1, який відрізняється тим, що знімна підлога виконана у виді окантовки, в яку вмонтовано сітку, і встановлена на напрямних, закріплених на бічних стінках дна, з можливістю підняття 36912 Відомий вулик, що містить щонайменше один корпус із рамками, дах, піддашник, трубу, що з'єднує підрамковий простір з атмосферою, дно з льотком, висувною прилітною дошкою з направляючими і зверненим нагору козирком для закриття льотка, що складається з передньої, виконаної у виді сітчастої пластини, і задньої - у вигляді бруска з нахиленими назустріч одна одній площинами, жорстко сполучених частин висувною сіткою для видалення кліщів (а. с. СССР, № 1189408 МКИ А 01 К 47/00, 1985). Дана конструкція мА є ряд недоліків. При санітарній обробці бджоляру необхідно періодично розбирати вулик і встановлювати на його підлогу, що вкрита гідроізоляційним матеріалом, - папір для збору кліщів і личинок молі, а під час здорового способу життя бджіл - для очищення підлоги від частинок воску і продуктів життєдіяльність бджіл, що порушує ритм життя бджіл і потребує значних тр удови х витрат. У зимовий період через відсутність достатнього простору між рамками нижнього корпуса і висувної сітки (для видалення кліщів) кубло бджіл буде деформуватися, торкаючись висувної сітки, що порушує тепловий режим усередині кубла і призводить до загибелі бджіл. Бджоли, що контактують із холодною висувною сіткою, у зимовий період відчувають переохолодження. При підготуванні вулика до зими на підлогу, що вкрита гідроізоляційним матеріалом, поміщають теплоізоляційний матеріал, розбираючи при цьому вулик, що є трудомістким процесом і порушують цим ритм життя бджіл. У літній період робітничі бджоли, обтяжені нектаром, жорстко сідають на передню частину прилітної дошки, виконаної у вигляді сітчастої пластини, або на гострий край козирка, травмуючись при цьому через те, що ніжки бджіл, спираючись на сітчасту поверхню, із розгону провалюються крізь отвори цієї сітки. Виготовлення підлоги у вигляді настилу з гідроізоляційного матеріалу недоцільно через недовговічність цього матеріалу внаслідок старіння і трудомісткості його розмітки, обрізки, установки на вулик (потрібен світлоозоностійкий матеріал). Труба, що з'єднує підрамковий простір з атмосферою, створює додаткові незручності при навантаженні, розвантаженні і транспортуванні вуликів. У зазначених вуликах не передбачена спеціальна повітряна камера, що забезпечувала б належний комфорт для кубла бджіл. Відсутність такої камери заважає нормальній життєдіяльності бджіл у кублі, як у дуплі, що призводить до їхнього переохолодження і загибелі в зимовий період, якщо не переставляти вулики в спеціальні сховища. У основу винаходу поставлена задача створення вулика, у нижній частині якого, наприклад, підлозі, розміщена повітряна камера. Повітряна камера обмежена поверх знімною підлогою (сезонною перегородкою, що розділяє корпус із рамками і додатковий простір - повітряний простір повітряну камеру), а знизу - висувною підлогою. Знімна підлога виконана у вигляді окантовки, у якій вмонтовано сітку. Знімна підлога змонтована на направляючих, що закріплені на бічних стінках дна з можливістю підняття передньої частини знімної підлоги для закриття льотка, наприклад, при транспортуванні пасіки. Передня частина окантовки виконана ширше задньої для зручності проходу бджіл. Висувна підлога виконана з порожниною, обмеженою знизу нижнім щитком, а зверху - верхнім щитком, змонтованим із задньої сторони, так що має можливість обертатися. У порожнину висувної підлоги за необхідності можна вкладати теплоізоляційний матеріал, наприклад, пінопласт. Висувна підлога установлена на направляючих, закріплених на бічних стінках дна, що є і бічними стінками повітряної камери. Стінки повітряної камери сполучені між собою за допомогою прямокутних східчасти х западин і виступів, розташованих із внутрішньої сторони вулика, що взаємодіють із плоскими стиками, розташованими під кутом 45°, що забезпечує витримування потрібного габариту камери, заважає попаданню вологи в торці стінок і покращує зовнішній вигляд. Вулик з повітряною камерою дозволяє бджолам у зимовий період після зняття знімної (сезонної) перегородки утворити кубло бджіл, як у дуплі, зберігаючи тепловий режим усередині кубла, врятовуючи тим самим бджіл від переохолодження і їхньої загибелі. Такі вулики не потребують спеціальних схо вищ у зимовий період. Поставлена задача вирішується тим, що у вулику, який містить, щонайменше, один корпус із рамками, дах, підіймач і дно, згідно з винаходом, дно вулика забезпечене повітряною камерою, обмеженою зверху знімною підлогою, а знизу - висувною підлогою. Знімна підлога виконана у вигляді окантовки, у котрої передня частина виконана ширше задньої з гладкою поверхнею для проходу бджіл у сторони і в якій є сітка, скрізь яку сиплятимуться кліщі при боротьбі з хворобами. Окантовка встановлена на направляючих, закріплених на бічних стінках дна, із можливістю підняття її передньої частини після зняття прилітної дошки. Висувна підлога виконана з порожниною між нижнім і верхнім щитком і встановлена на направляючих, закріплених на бічних стінках дна. Верхній щиток з задньої сторони змонтований з можливістю обертання, щоб мати можливість заповнювати порожнини теплоізоляційним матеріалом. Вертикальні з'єднання стінок повітряної камери виконані між собою за допомогою прямокутних східчасти х виступів і западин, розташованих із внутрішньої сторони вулика і взаємодіючих із плоскими стиками під кутом 45°. Завдяки вирішенню поставленої задачі, створення повітряної камери і легкознімної сезонної підлоги, що прибирається з вулика в холодний період року, у сполученні з нижньою утепленою підлогою, створюються сприятливі умови розміщення клуба бджіл у зимовий період достатньо вільно для нормальної їхньої життєдіяльності і цілості, що підвищує е фективність бджолиної сім'ї і підвищує зручність обслуговування. Винахід пояснюється кресленнями: фіг. 1 - загальний вигляд і компонування вулика; фіг. 2 - розтин знімної підлоги; фіг. 3 - розтин висувної підлоги; фіг. 4 - розтин А-А; фіг. 5 - торець стінки із западиною; фіг. 6 - торець стінки з виступом. Вулик складається з трьох корпусів 1 (фіг. 1) із рамками 2, даху 3, піддашника 4, дна 5 із льотком 6, прилітною дошкою 7 і повітряною камерою 8, обмеженою зверху знімною підлогою (сезонною) 9, 2 36912 встановленій на направляючих 10 і виконаній у вигляді окантовки 11 (фіг. 2), у котрої передня частина 12 (фіг. 2) виконана ширше задньої 13 (фіг. 2) і в яку додано сітку 14 (фіг. 2), а знизу - висувною підлогою 15 (фіг. 1), встановленим на направляючих 16 (фіг. 1) і виконаним із порожниною 17 для розміщення теплоізоляційного матеріалу 18 (фіг. 3), обмеженою знизу нижнім щитком 19, а зверху верхнім щитком 20, закріпленим обертово із задньої сторони висувної підлоги. Вертикальні стики 21 (фіг. 1) - з'єднання стінок вулика - разом з повітряною камерою, розташованою в дні, - виконані з внутрішньої сторони вулика східчастими прямокутними стиками 22 (фіг. 4), а з зовнішньої сторони плоскими стиками 23 (фіг. 4). С хідчасті прямокутні стики 22 із торців однієї стінки мають прямокутні западини 24 (фіг. 5), а з торців іншої стінки - прямокутні виступи 25 (фіг. 6). Западини і виступи кожного торця стінок вулика сполучаться з плоскими стиками 26 (фіг. 5) і 27 (фіг. 6). Вулик працює таким чином. У літній період, обтяжені нектаром, бджоли сідають на прилітну дошку 7 і через льоток 6 потрапляють усередину вулика. У літній період через отвори в сітці 14 знімної підлоги 9 кліщі, що обсипалися з бджіл, падають на верхній щиток 20 знімної підлоги 15, що періодично обчищається бджолярем при висуванні, без порушення ритму життя бджіл і розбирання вулика. Знімна сезонна підлога (перегородка) 9 закриває бджолам доступ до верхнього щитка 20 висувної підлоги 15, забезпечуючи цим захист бджіл від повторного зараження кліщами. Закріплення направляючих 16 на бічних стінках дна 5 дає можливість витягати висувну підлогу 15 для очищення. Повітряна камера 8 забезпечує додатковий об'єм у вулику. У спекотний період висувну підлогу 15 можна висувати, поліпшуючи цим вентиляцію повітря у вулику із можливістю регулювання її інтенсивності. При транспортуванні вулика або при обробці полів отрутохімікатами з вулика знімається прилітна дошка 7, після чого піднімається передня частина 12, знімна сезонна підлога 9, закриваючи льоток 6 і фіксується в цьому положенні, наприклад, штирем. Сітка 14 знімної сезонної підлоги 9 перешкоджає вильоту бджіл із вулика або попаданню у вулик бджіл, заражених пестицидами, і водночас забезпечує надходження повітря у вулик через нижню частину льотка 6. При підготовці до зими, після зняття прилітної дошки 7 через лоток 6 з вулика виймають знімну підлогу (сезонну підлогу - перегородка) 9 без порушення ритму життя бджіл і без розбирання вулика, уникаючи трудомісткого процесу. Закріплення направляючих 10 на бічних стінках дна 5 дає можливість виймати знімну підлогу 9 через льоток 6 із вулика перед настанням холодів і піднімати передню частину 12 знімної підлоги 9 через льоток 6 для його закриття при транспортуванні вулика, обробці полів хімікатами або інших випадків, коли необхідно припинити вихід бджіл із вулика в літній період. З приходом зими бджоли утворять кубло - рій зчеплених між собою бджіл, усередині якого встановлюється визначений температурний режим, при цьому верхня частина кубла розташовується на вільній від меду частині рамок 2(1/3 рамки), розташованих у корпусі 1 над дном 5, а основна частина кубла розташовується під рамками 2 над висувною підлогою 15, як у дуплі, у повітряній камері 8 без деформації кубла бджіл і без торкання бджіл із верхнім щитком 20 висувна підлога 15. Верхній щиток 20 висувної підлоги 15, змонтований із задньої сторони з можливістю обертання, наприклад, встановлений на завісах, прикріплених до задньої частини висувна підлога 15, легко відчиняється для заповнення порожнини 17 теплоізоляційним матеріалом 18, наприклад, пінопластом, залежно від кліматичних умов експлуатації вулика, що також підвищує е фективність вулика при низькій трудомісткості його обслуговування. Повітряна камера 8 забезпечує розміщення кубла бджіл у зимовий період достатньо вільно для нормальної життєдіяльності бджіл, їхньої цілості і, як наслідок, підвищення ефективності вулика, зручності його обслуговування і зниження трудовитрат в експлуатації. Знімна сезонна підлога 9 легко убирається з вулика й у холодний період року відчиняє повітряну камеру 8 для вільного використання її бджолами. Наявність висувної підлоги 15 забезпечує своєчасне і просте складання вулика без порушення ритму бджіл при їхній життєдіяльності. Застосування східчасти х стиків 22 із плоскими стиками 23 у стінках вулика забезпечує гарантовані внутрішні габарити вулика для розміщення рамок, зниження трудомісткості складання, а також охороняє торці стінок від попадання вологи, підвищуючи тим самим довговічність і поліпшує зовнішній вигляд. 3 36912 Фіг. 1 4 36912 Фіг. 2 Фіг. 3 А-А (рамки не показано) Фіг. 4 5 36912 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
