Вулик о. і. скибенка

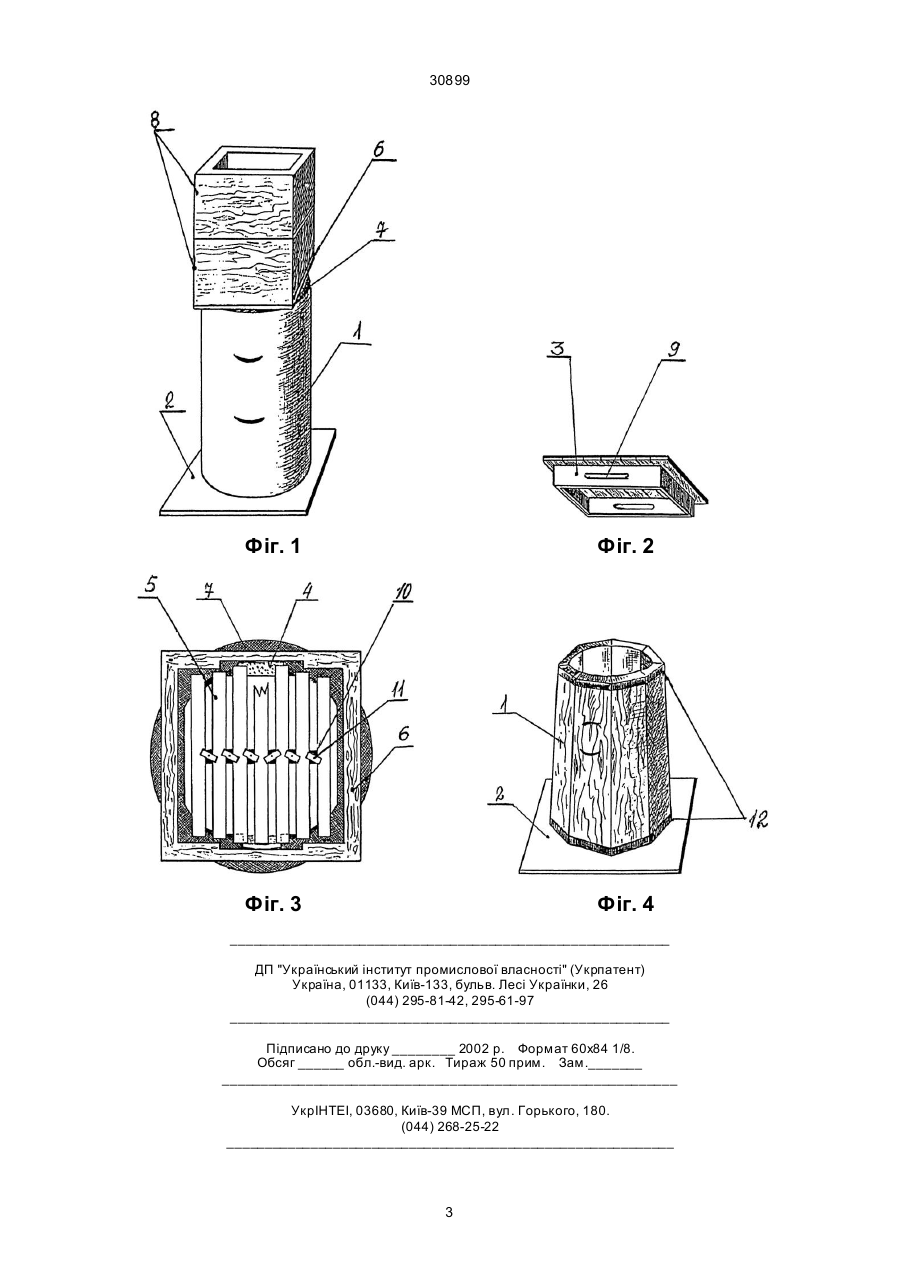

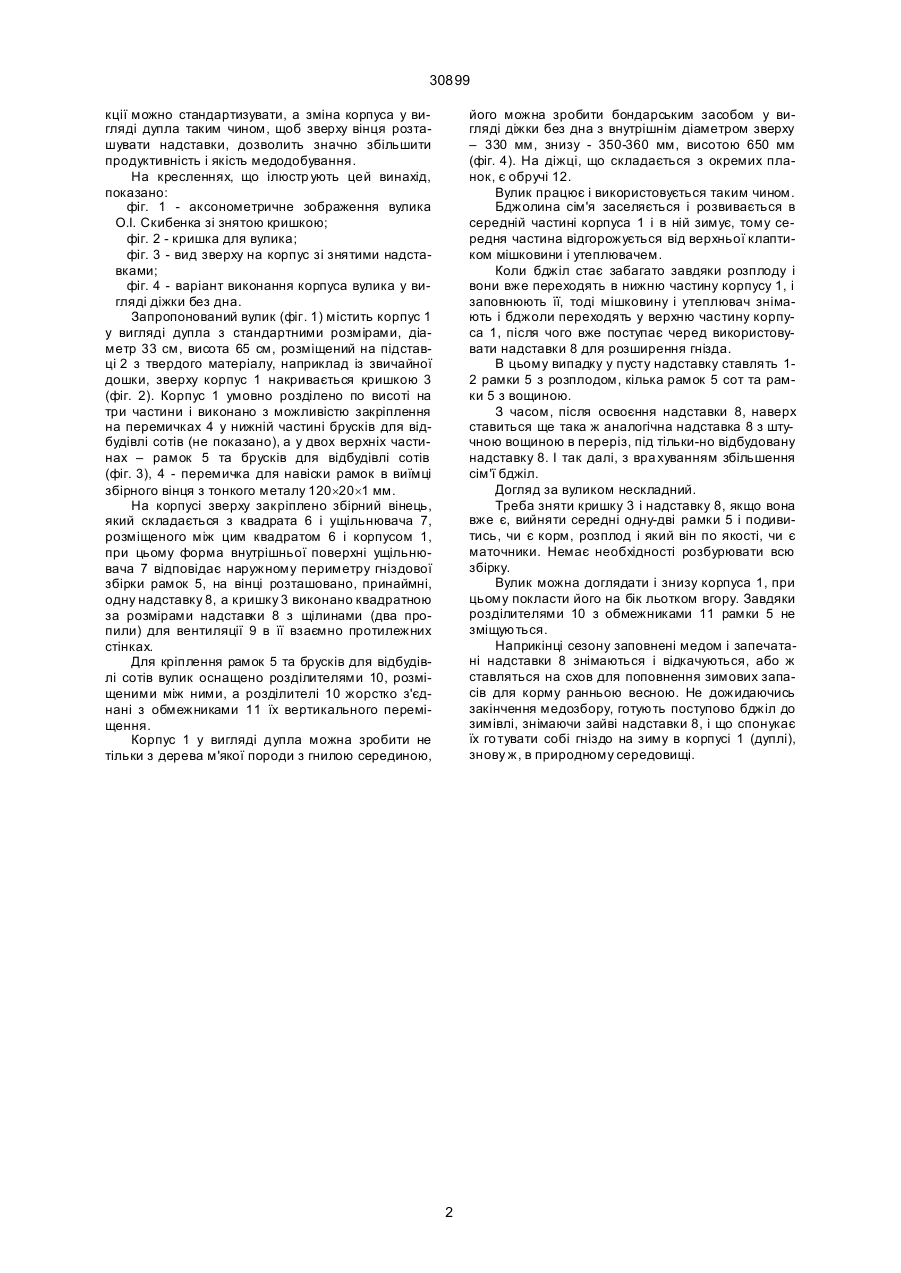

1. Вулик, що містить корпус у вигляді дупла, розміщений на підставці, та кришку, який відрізняється тим, що корпус розділено по висоті на три частини і виконано з можливістю закріплення у нижній частині брусків для відбудови сотів, а у двох верхні х частинах рамок та брусків для відбудови сотів і оснащено закріпленим на корпусі збір 30899 кції можно стандартизувати, а зміна корпуса у вигляді дупла таким чином, щоб зверху вінця розташувати надставки, дозволить значно збільшити продуктивність і якість медодобування. На кресленнях, що ілюстр ують цей винахід, показано: фіг. 1 - аксонометричне зображення вулика О.І. Скибенка зі знятою кришкою; фіг. 2 - кришка для вулика; фіг. 3 - вид зверху на корпус зі знятими надставками; фіг. 4 - варіант виконання корпуса вулика у вигляді діжки без дна. Запропонований вулик (фіг. 1) містить корпус 1 у вигляді дупла з стандартними розмірами, діаметр 33 см, висота 65 см, розміщений на підставці 2 з твердого матеріалу, наприклад із звичайної дошки, зверху корпус 1 накривається кришкою 3 (фіг. 2). Корпус 1 умовно розділено по висоті на три частини і виконано з можливістю закріплення на перемичках 4 у нижній частині брусків для відбудівлі coтів (не показано), a у двох верхніх частинах – рамок 5 та брусків для відбудівлі сотів (фіг. 3), 4 - перемичка для навіски рамок в виїмці збірного вінця з тонкого металу 120´20´1 мм. На корпусі зверху закріплено збірний вінець, який складається з квадрата 6 і ущільнювача 7, розміщеного між цим квадратом 6 і корпусом 1, при цьому форма внутрішньої поверхні ущільнювача 7 відповідає наружному периметру гніздової збірки рамок 5, на вінці розташовано, принаймні, одну надставку 8, а кришку 3 виконано квадратною за розмірами надставки 8 з щілинами (два пропили) для вентиляції 9 в її взаємно протилежних стінках. Для кріплення рамок 5 та брусків для відбудівлі сотів вулик оснащено розділителями 10, розміщеними між ними, а розділителі 10 жорстко з'єднані з обмежниками 11 їх вертикального переміщення. Корпус 1 у вигляді дупла можна зробити не тільки з дерева м'якої породи з гнилою серединою, його можна зробити бондарським засобом у вигляді діжки без дна з внутрішнім діаметром зверху – 330 мм, знизу - 350-360 мм, висотою 650 мм (фіг. 4). На діжці, що складається з окремих планок, є обручі 12. Вулик працює і використовується таким чином. Бджолина сім'я заселяється і розвивається в середній частині корпуса 1 і в ній зимує, тому середня частина відгорожується від верхньої клаптиком мішковини і утеплювачем. Коли бджіл стає забагато завдяки розплоду і вони вже переходять в нижню частину корпусу 1, і заповнюють її, тоді мішковину і утеплювач знімають і бджоли переходять у верхню частину корпуса 1, після чого вже поступає черед використовувати надставки 8 для розширення гнізда. В цьому випадку у пусту надставку ставлять 12 рамки 5 з розплодом, кілька рамок 5 сот та рамки 5 з вощиною. З часом, після освоєння надставки 8, наверх ставиться ще така ж аналогічна надставка 8 з штучною вощиною в переріз, під тільки-но відбудовану надставку 8. І так далі, з вра хуванням збільшення сім'ї бджіл. Догляд за вуликом нескладний. Треба зняти кришку 3 і надставку 8, якщо вона вже є, вийняти середні одну-дві рамки 5 і подивитись, чи є корм, розплод і який він по якості, чи є маточники. Немає необхідності розбурювати всю збірку. Вулик можна доглядати і знизу корпуса 1, при цьому покласти його на бік льотком вгору. Завдяки розділителями 10 з обмежниками 11 рамки 5 не зміщуються. Наприкінці сезону заповнені медом і запечатані надставки 8 знімаються і відкачуються, або ж ставляться на схов для поповнення зимових запасів для корму ранньою весною. Не дожидаючись закінчення медозбору, готують поступово бджіл до зимівлі, знімаючи зайві надставки 8, і що спонукає їх го тувати собі гніздо на зиму в корпусі 1 (дуплі), знову ж, в природному середовищі. 2 30899 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
