Номер патенту: 37342

Опубліковано: 25.11.2008

Автори: Зуєв Олександр Васильович, Бєгов Іжрас Фарманович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб мокрого очищення газових сумішей, що включає подачу газового потоку в циліндровий корпус апарата в напрямі від низу до верху з виведенням очищеного газу через верх апарата, подачу в протитечії промивної рідини шляхом зрошування в напрямі зверху вниз, здійснення контактної взаємодії газової і рідкої фаз з формуванням емульсії, який відрізняється тим, що як зрошувальну промивну рідину застосовують водно-сольові розчини з більшою щільністю, ніж щільність витягуваної органіки, нейтральні до компонентів газорідинної системи і до матеріалів вживаного устаткування, склад яких підбирають індивідуально для кожної системи "газ-рідина" з урахуванням в'язкості, летючості і розчинності в ній органіки, формують активний сорбційний шар за рахунок інтенсифікації отримання максимальної поверхні контактної взаємодії газової і рідкої фаз, безперервно вводять додатково в зону контактної взаємодії в об'ємі 0,1-2 % об. від об'єму циркулюючої промивної рідини рідкі висококиплячі органічні речовини, що не мають в даних умовах летючості і добре розчиняють витягувані з газової суміші органічні домішки, а також не перешкоджають подальшому розділенню і переробці, емульсивну суміш виводять через низ апарата в спеціальну ємність для відстоювання і гравітаційного розділення на шар легшої органіки у верхній частині вказаної спеціальної ємності з подальшим відведенням її з вказаної ємності на подальшу переробку, а промивну рідину, що відстоялася в нижній частині вказаної спеціальної ємності, після охолоджування в холодильнику знову направляють в круговому режимі на зрошування у верхню частину апарата.

2. Спосіб за п. 1, який відрізняється тим, що промивну рідину підбирають з водно-сольових розчинів з щільністю 1,10-1,25 г/см3 і при необхідності корегують її оптимальний склад у міру циркуляції в круговому процесі очищення.

3. Спосіб за пп. 1, 2, який відрізняється тим, що здійснюють інтенсифікацію поверхні контактної взаємодії газової і рідкої фаз за рахунок барботування бульбашок газової суміші через стовп промивної рідини заданої висоти в апараті у поєднанні з додатковим обертанням над вказаними бульбашками газу в стовпі рідини вузьких пластинчастих ножових елементів, розміщених по радіусах набірними пакетами по висоті, закріплених по осі апарата на приводному роторі.

4. Спосіб за п. 1, який відрізняється тим, що допустиму висоту стовпа рідини в апараті вибирають з урахуванням величини перепаду тиску для транспортування газової суміші.

Текст

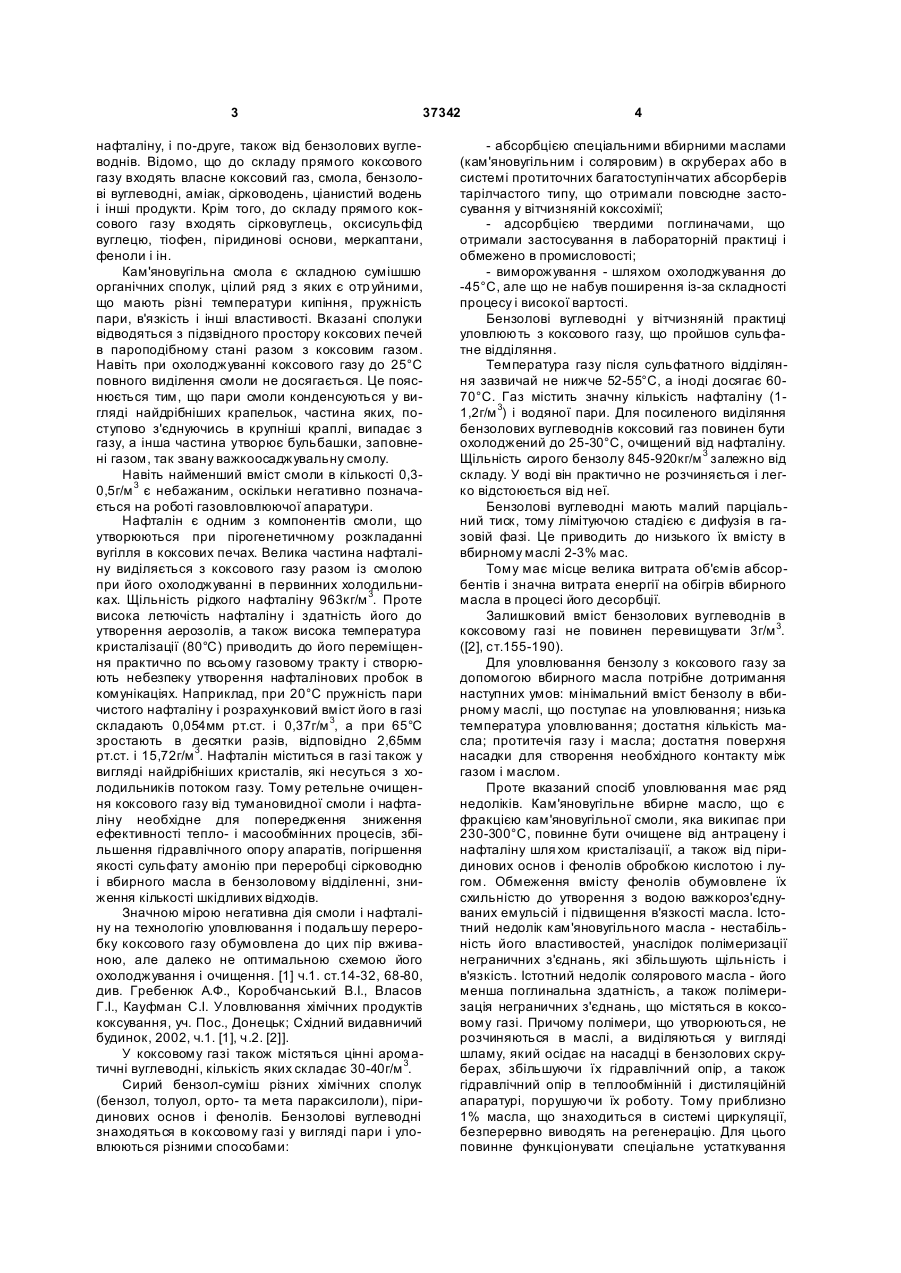

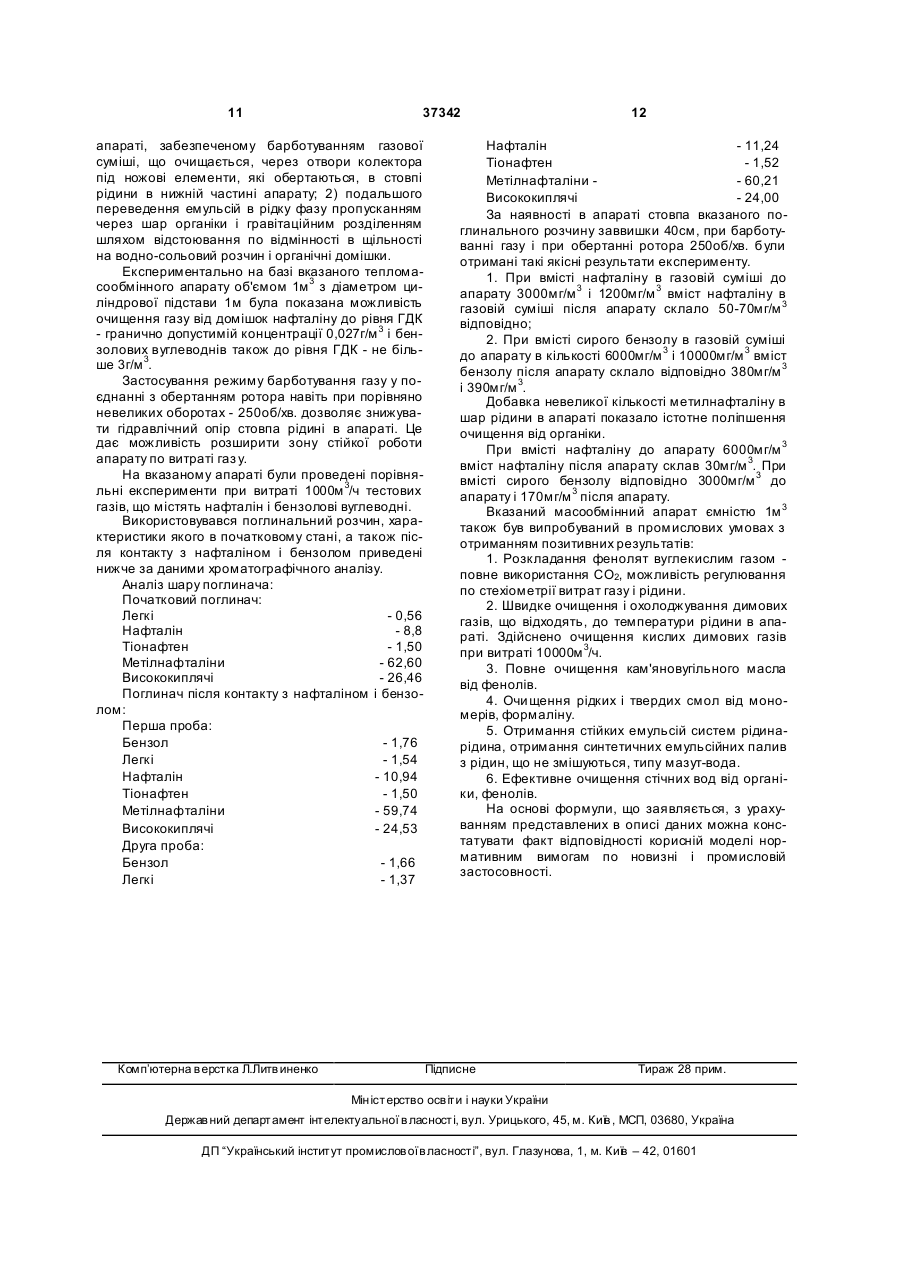

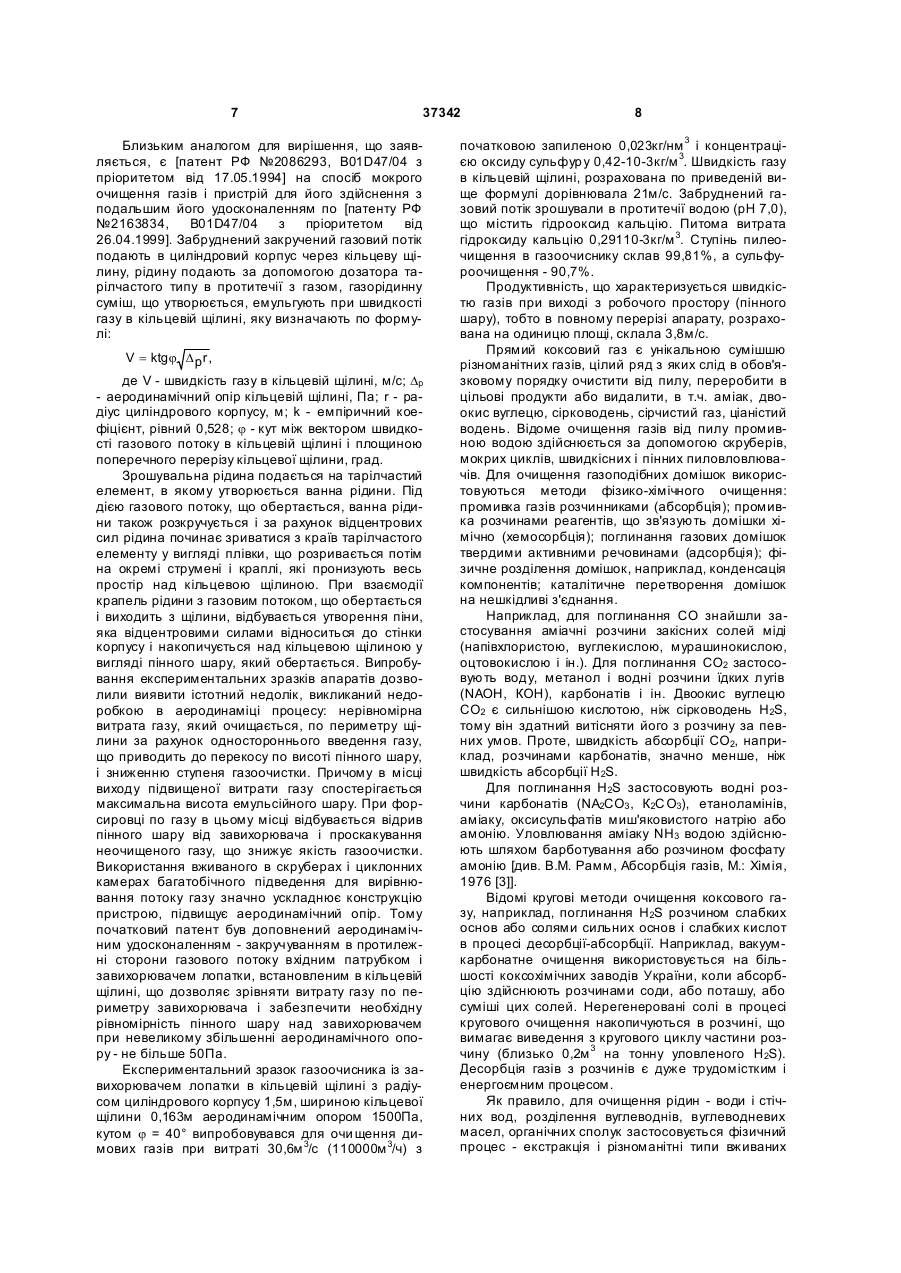

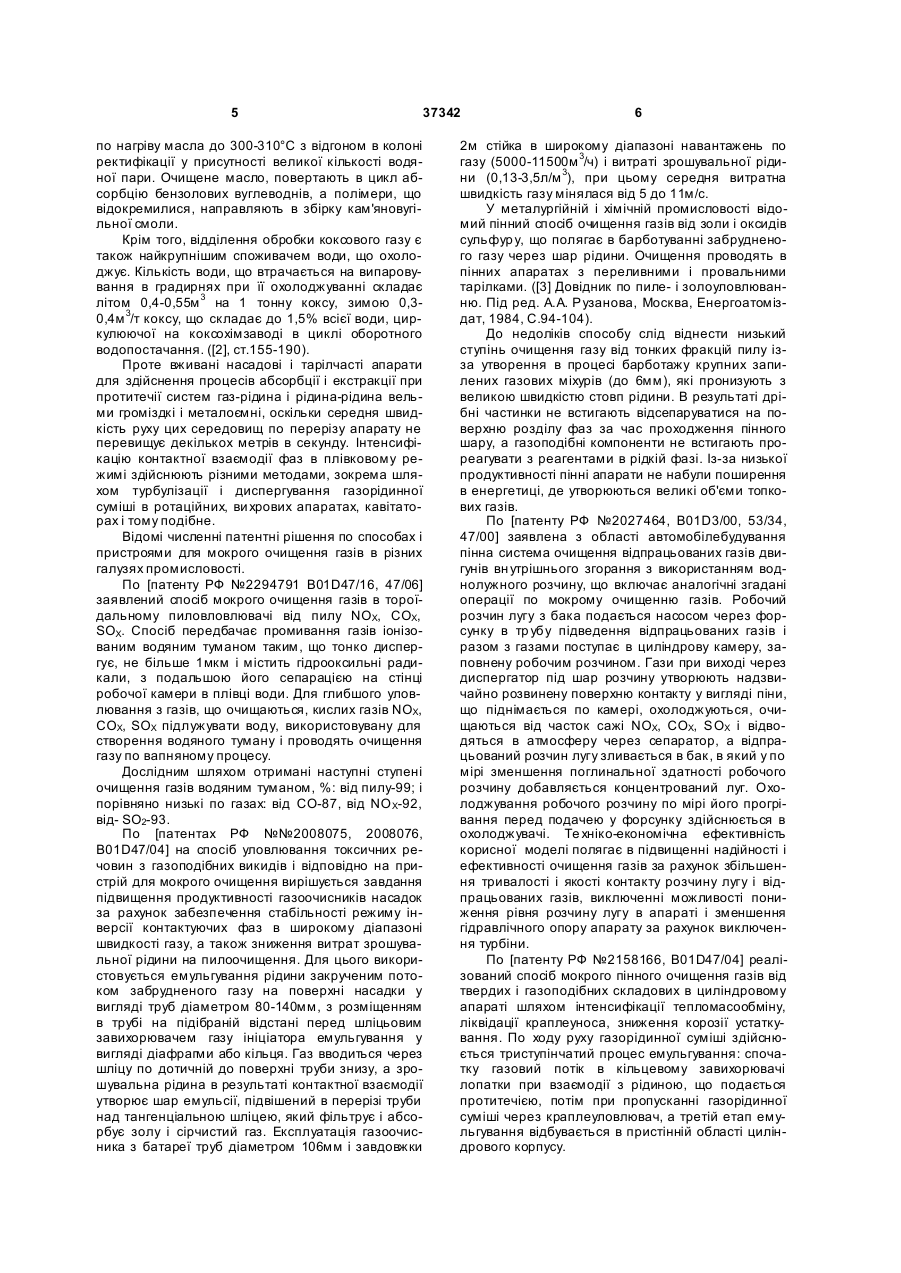

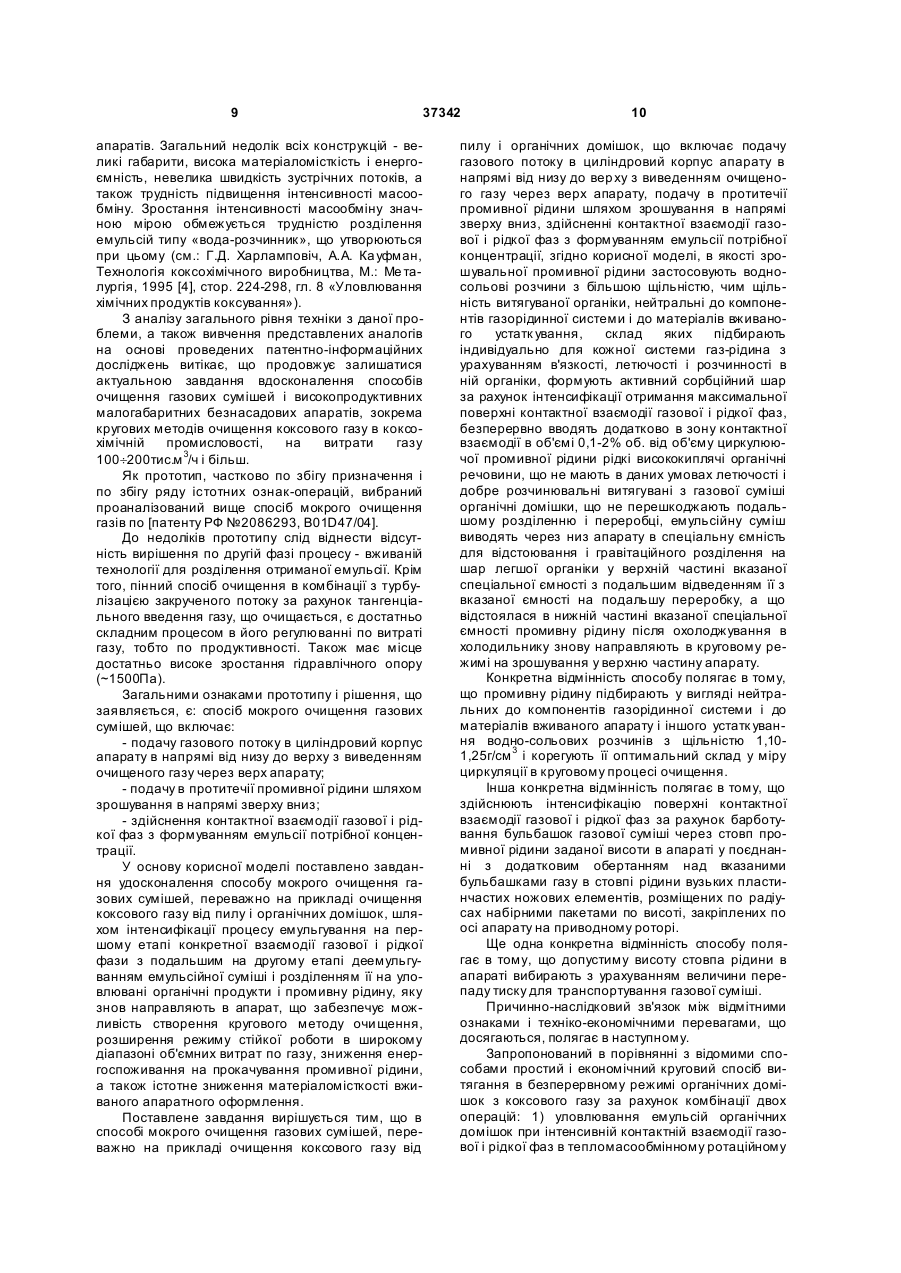

1. Спосіб мокрого очищення газових сумішей, що включає подачу газового потоку в циліндровий корпус апарата в напрямі від низу до верху з виведенням очищеного газу через верх апарата, подачу в протитечії промивної рідини шляхом зрошування в напрямі зверху вниз, здійснення контактної взаємодії газової і рідкої фаз з формуванням емульсії, який відрізняється тим, що як зрошувальну промивну рідину застосовують водно-сольові розчини з більшою щільністю, ніж щільність витягуваної органіки, нейтральні до компонентів газорідинної системи і до матеріалів вживаного устаткування, склад яких підбирають індивідуально для кожної системи "газ-рідина" з урахуванням в'язкості, летючості і розчинності в ній органіки, формують активний сорбційний шар за рахунок інтенсифікації отримання максимальної поверхні контактної взаємодії газової і рідкої фаз, безперервно вводять додатково в зону контактної взаємодії в об'ємі 0,1-2% об. від об'єму циркулюючої промивної рідини рідкі висококиплячі органічні речовини, що не мають в даних умовах летючості і добре розчиняють витягувані з газової суміші ор U 2 (11) 1 3 37342 нафталіну, і по-друге, також від бензолових вуглеводнів. Відомо, що до складу прямого коксового газу входять власне коксовий газ, смола, бензолові вуглеводні, аміак, сірководень, ціанистий водень і інші продукти. Крім того, до складу прямого коксового газу входять сірковуглець, оксисульфід вуглецю, тіофен, піридинові основи, меркаптани, феноли і ін. Кам'яновугільна смола є складною сумішшю органічних сполук, цілий ряд з яких є отр уйними, що мають різні температури кипіння, пружність пари, в'язкість і інші властивості. Вказані сполуки відводяться з підзвідного простору коксових печей в пароподібному стані разом з коксовим газом. Навіть при охолоджуванні коксового газу до 25°С повного виділення смоли не досягається. Це пояснюється тим, що пари смоли конденсуються у вигляді найдрібніших крапельок, частина яких, поступово з'єднуючись в крупніші краплі, випадає з газу, а інша частина утворює бульбашки, заповнені газом, так звану важкоосаджувальну смолу. Навіть найменший вміст смоли в кількості 0,30,5г/м 3 є небажаним, оскільки негативно позначається на роботі газовловлюючої апаратури. Нафталін є одним з компонентів смоли, що утворюються при пірогенетичному розкладанні вугілля в коксових печах. Велика частина нафталіну виділяється з коксового газу разом із смолою при його охолоджуванні в первинних холодильниках. Щільність рідкого нафталіну 963кг/м 3. Проте висока летючість нафталіну і здатність його до утворення аерозолів, а також висока температура кристалізації (80°С) приводить до його переміщення практично по всьому газовому тракту і створюють небезпеку утворення нафталінових пробок в комунікаціях. Наприклад, при 20°С пружність пари чистого нафталіну і розрахунковий вміст його в газі складають 0,054мм рт.ст. і 0,37г/м 3, а при 65°С зростають в десятки разів, відповідно 2,65мм рт.ст. і 15,72г/м 3. Нафталін міститься в газі також у вигляді найдрібніших кристалів, які несуться з холодильників потоком газу. Тому ретельне очищення коксового газу від тумановидної смоли і нафталіну необхідне для попередження зниження ефективності тепло- і масообмінних процесів, збільшення гідравлічного опору апаратів, погіршення якості сульфату амонію при переробці сірководню і вбирного масла в бензоловому відділенні, зниження кількості шкідливих відходів. Значною мірою негативна дія смоли і нафталіну на технологію уловлювання і подальшу переробку коксового газу обумовлена до цих пір вживаною, але далеко не оптимальною схемою його охолоджування і очищення. [1] ч.1. ст.14-32, 68-80, див. Гребенюк А.Ф., Коробчанський В.І., Власов Г.І., Кауфман С.І. Уловлювання хімічних продуктів коксування, уч. Пос., Донецьк; Східний видавничий будинок, 2002, ч.1. [1], ч.2. [2]]. У коксовому газі також містяться цінні ароматичні вуглеводні, кількість яких складає 30-40г/м 3. Сирий бензол-суміш різних хімічних сполук (бензол, толуол, орто- та мета параксилоли), піридинових основ і фенолів. Бензолові вуглеводні знаходяться в коксовому газі у вигляді пари і уловлюються різними способами: 4 - абсорбцією спеціальними вбирними маслами (кам'яновугільним і соляровим) в скруберах або в системі протиточних багатоступінчатих абсорберів тарілчастого типу, що отримали повсюдне застосування у вітчизняній коксохімії; - адсорбцією твердими поглиначами, що отримали застосування в лабораторній практиці і обмежено в промисловості; - виморожування - шляхом охолоджування до -45°С, але що не набув поширення із-за складності процесу і високої вартості. Бензолові вуглеводні у вітчизняній практиці уловлюють з коксового газу, що пройшов сульфатне відділяння. Температура газу після сульфатного відділяння зазвичай не нижче 52-55°С, а іноді досягає 6070°С. Газ містить значну кількість нафталіну (11,2г/м 3) і водяної пари. Для посиленого виділяння бензолових вуглеводнів коксовий газ повинен бути охолоджений до 25-30°С, очищений від нафталіну. Щільність сирого бензолу 845-920кг/м 3 залежно від складу. У воді він практично не розчиняється і легко відстоюється від неї. Бензолові вуглеводні мають малий парціальний тиск, тому лімітуючою стадією є дифузія в газовій фазі. Це приводить до низького їх вмісту в вбирному маслі 2-3% мас. Тому має місце велика витрата об'ємів абсорбентів і значна витрата енергії на обігрів вбирного масла в процесі його десорбції. Залишковий вміст бензолових вуглеводнів в коксовому газі не повинен перевищувати 3г/м 3. ([2], ст.155-190). Для уловлювання бензолу з коксового газу за допомогою вбирного масла потрібне дотримання наступних умов: мінімальний вміст бензолу в вбирному маслі, що поступає на уловлювання; низька температура уловлювання; достатня кількість масла; протитечія газу і масла; достатня поверхня насадки для створення необхідного контакту між газом і маслом. Проте вказаний спосіб уловлювання має ряд недоліків. Кам'яновугільне вбирне масло, що є фракцією кам'яновугільної смоли, яка википає при 230-300°С, повинне бути очищене від антрацену і нафталіну шля хом кристалізації, а також від піридинових основ і фенолів обробкою кислотою і лугом. Обмеження вмісту фенолів обумовлене їх схильністю до утворення з водою важкороз'єднуваних емульсій і підвищення в'язкості масла. Істотний недолік кам'яновугільного масла - нестабільність його властивостей, унаслідок полімеризації неграничних з'єднань, які збільшують щільність і в'язкість. Істотний недолік солярового масла - його менша поглинальна здатність, а також полімеризація неграничних з'єднань, що містяться в коксовому газі. Причому полімери, що утворюються, не розчиняються в маслі, а виділяються у вигляді шламу, який осідає на насадці в бензолових скруберах, збільшуючи їх гідравлічний опір, а також гідравлічний опір в теплообмінній і дистиляційній апаратурі, порушуючи їх роботу. Тому приблизно 1% масла, що знаходиться в системі циркуляції, безперервно виводять на регенерацію. Для цього повинне функціонувати спеціальне устаткування 5 37342 по нагріву масла до 300-310°С з відгоном в колоні ректифікації у присутності великої кількості водяної пари. Очищене масло, повертають в цикл абсорбцію бензолових вуглеводнів, а полімери, що відокремилися, направляють в збірку кам'яновугільної смоли. Крім того, відділення обробки коксового газу є також найкрупнішим споживачем води, що охолоджує. Кількість води, що втрачається на випаровування в градирнях при її охолоджуванні складає літом 0,4-0,55м 3 на 1 тонну коксу, зимою 0,30,4м 3/т коксу, що складає до 1,5% всієї води, циркулюючої на коксохімзаводі в циклі оборотного водопостачання. ([2], ст.155-190). Проте вживані насадові і тарілчасті апарати для здійснення процесів абсорбції і екстракції при протитечії систем газ-рідина і рідина-рідина вельми громіздкі і металоємні, оскільки середня швидкість руху цих середовищ по перерізу апарату не перевищує декількох метрів в секунду. Інтенсифікацію контактної взаємодії фаз в плівковому режимі здійснюють різними методами, зокрема шляхом турбулізації і диспергування газорідинної суміші в ротаційних, ви хрових апаратах, кавітаторах і тому подібне. Відомі численні патентні рішення по способах і пристроями для мокрого очищення газів в різних галузях промисловості. По [патенту РФ №2294791 В01D47/16, 47/06] заявлений спосіб мокрого очищення газів в тороїдальному пиловловлювачі від пилу ΝΟХ, СОХ, SOX. Спосіб передбачає промивання газів іонізованим водяним туманом таким, що тонко диспергує, не більше 1мкм і містить гідрооксильні радикали, з подальшою його сепарацією на стінці робочої камери в плівці води. Для глибшого уловлювання з газів, що очищаються, кислих газів ΝΟХ, СОХ, SOX підлужувати воду, використовувану для створення водяного туману і проводять очищення газу по вапняному процесу. Дослідним шляхом отримані наступні ступені очищення газів водяним туманом, %: від пилу-99; і порівняно низькі по газах: від СО-87, від ΝΟ Х-92, від- SO2-93. По [патентах РФ №№2008075, 2008076, В01D47/04] на спосіб уловлювання токсичних речовин з газоподібних викидів і відповідно на пристрій для мокрого очищення вирішується завдання підвищення продуктивності газоочисників насадок за рахунок забезпечення стабільності режиму інверсії контактуючих фаз в широкому діапазоні швидкості газу, а також зниження витрат зрошувальної рідини на пилоочищення. Для цього використовується емульгування рідини закрученим потоком забрудненого газу на поверхні насадки у вигляді труб діаметром 80-140мм, з розміщенням в трубі на підібраній відстані перед шліцьовим завихорювачем газу ініціатора емульгування у вигляді діафрагми або кільця. Газ вводиться через шліцу по дотичній до поверхні труби знизу, а зрошувальна рідина в результаті контактної взаємодії утворює шар емульсії, підвішений в перерізі труби над тангенціальною шліцею, який фільтрує і абсорбує золу і сірчистий газ. Експлуатація газоочисника з батареї труб діаметром 106мм і завдовжки 6 2м стійка в широкому діапазоні навантажень по газу (5000-11500м 3/ч) і витраті зрошувальної рідини (0,13-3,5л/м 3), при цьому середня витратна швидкість газу мінялася від 5 до 11м/с. У металургійній і хімічній промисловості відомий пінний спосіб очищення газів від золи і оксидів сульфур у, що полягає в барботуванні забрудненого газу через шар рідини. Очищення проводять в пінних апаратах з переливними і провальними тарілками. ([3] Довідник по пиле- і золоуловлюванню. Під ред. A.A. Рузанова, Москва, Енергоатоміздат, 1984, С.94-104). До недоліків способу слід віднести низький ступінь очищення газу від тонких фракцій пилу ізза утворення в процесі барботажу крупних запилених газових міхурів (до 6мм), які пронизують з великою швидкістю стовп рідини. В результаті дрібні частинки не встигають відсепаруватися на поверхню розділу фаз за час проходження пінного шару, а газоподібні компоненти не встигають прореагувати з реагентами в рідкій фазі. Із-за низької продуктивності пінні апарати не набули поширення в енергетиці, де утворюються великі об'єми топкових газів. По [патенту РФ №2027464, B01D3/00, 53/34, 47/00] заявлена з області автомобілебудування пінна система очищення відпрацьованих газів двигунів вн утрішнього згорання з використанням воднолужного розчину, що включає аналогічні згадані операції по мокрому очищенню газів. Робочий розчин лугу з бака подається насосом через форсунку в тр убу підведення відпрацьованих газів і разом з газами поступає в циліндрову камеру, заповнену робочим розчином. Гази при виході через диспергатор під шар розчину утворюють надзвичайно розвинену поверхню контакту у вигляді піни, що піднімається по камері, охолоджуються, очищаються від часток сажі NOX, COX, SOX і відводяться в атмосферу через сепаратор, а відпрацьований розчин лугу зливається в бак, в який у по мірі зменшення поглинальної здатності робочого розчину добавляється концентрований луг. Охолоджування робочого розчину по мірі його прогрівання перед подачею у форсунку здійснюється в охолоджувачі. Те хніко-економічна ефективність корисної моделі полягає в підвищенні надійності і ефективності очищення газів за рахунок збільшення тривалості і якості контакту розчину лугу і відпрацьованих газів, виключенні можливості пониження рівня розчину лугу в апараті і зменшення гідравлічного опору апарату за рахунок виключення турбіни. По [патенту РФ №2158166, B01D47/04] реалізований спосіб мокрого пінного очищення газів від твердих і газоподібних складових в циліндровому апараті шляхом інтенсифікації тепломасообміну, ліквідації краплеуноса, зниження корозії устаткування. По ходу руху газорідинної суміші здійснюється триступінчатий процес емульгування: спочатку газовий потік в кільцевому завихорювачі лопатки при взаємодії з рідиною, що подається протитечією, потім при пропусканні газорідинної суміші через краплеуловлювач, а третій етап емульгування відбувається в пристінній області циліндрового корпусу. 7 37342 Близьким аналогом для вирішення, що заявляється, є [патент РФ №2086293, B01D47/04 з пріоритетом від 17.05.1994] на спосіб мокрого очищення газів і пристрій для його здійснення з подальшим його удосконаленням по [патенту РФ №2163834, B01D47/04 з пріоритетом від 26.04.1999]. Забруднений закручений газовий потік подають в циліндровий корпус через кільцеву щілину, рідину подають за допомогою дозатора тарілчастого типу в протитечії з газом, газорідинну суміш, що утворюється, емульгують при швидкості газу в кільцевій щілині, яку визначають по формулі: V = ktg j D p r , де V - швидкість газу в кільцевій щілині, м/с; Dр - аеродинамічний опір кільцевій щілині, Па; r - радіус циліндрового корпусу, м; k - емпіричний коефіцієнт, рівний 0,528; j - кут між вектором швидкості газового потоку в кільцевій щілині і площиною поперечного перерізу кільцевої щілини, град. Зрошувальна рідина подається на тарілчастий елемент, в якому утворюється ванна рідини. Під дією газового потоку, що обертається, ванна рідини також розкручується і за рахунок відцентрових сил рідина починає зриватися з країв тарілчастого елементу у вигляді плівки, що розривається потім на окремі струмені і краплі, які пронизують весь простір над кільцевою щілиною. При взаємодії крапель рідини з газовим потоком, що обертається і виходить з щілини, відбувається утворення піни, яка відцентровими силами відноситься до стінки корпусу і накопичується над кільцевою щілиною у вигляді пінного шару, який обертається. Випробування експериментальних зразків апаратів дозволили виявити істотний недолік, викликаний недоробкою в аеродинаміці процесу: нерівномірна витрата газу, який очищається, по периметру щілини за рахунок одностороннього введення газу, що приводить до перекосу по висоті пінного шару, і зниженню ступеня газоочистки. Причому в місці виходу підвищеної витрати газу спостерігається максимальна висота емульсійного шару. При форсировці по газу в цьому місці відбувається відрив пінного шару від завихорювача і проскакування неочищеного газу, що знижує якість газоочистки. Використання вживаного в скруберах і циклонних камерах багатобічного підведення для вирівнювання потоку газу значно ускладнює конструкцію пристрою, підвищує аеродинамічний опір. Тому початковий патент був доповнений аеродинамічним удосконаленням - закручуванням в протилежні сторони газового потоку вхідним патрубком і завихорювачем лопатки, встановленим в кільцевій щілині, що дозволяє зрівняти витрату газу по периметру завихорювача і забезпечити необхідну рівномірність пінного шару над завихорювачем при невеликому збільшенні аеродинамічного опору - не більше 50Па. Експериментальний зразок газоочисника із завихорювачем лопатки в кільцевій щілині з радіусом циліндрового корпусу 1,5м, шириною кільцевої щілини 0,163м аеродинамічним опором 1500Па, кутом j = 40° випробовувався для очи щення димових газів при витраті 30,6м 3/с (110000м 3/ч) з 8 початковою запиленою 0,023кг/нм 3 і концентрацією оксиду сульфур у 0,42-10-3кг/м 3. Швидкість газу в кільцевій щілині, розрахована по приведеній вище формулі дорівнювала 21м/с. Забруднений газовий потік зрошували в протитечії водою (pH 7,0), що містить гідрооксид кальцію. Питома витрата гідроксиду кальцію 0,29110-3кг/м 3. Ступінь пилеочищення в газоочиснику склав 99,81%, а сульфуроочищення - 90,7%. Продуктивність, що характеризується швидкістю газів при виході з робочого простору (пінного шару), тобто в повному перерізі апарату, розрахована на одиницю площі, склала 3,8м/с. Прямий коксовий газ є унікальною сумішшю різноманітних газів, цілий ряд з яких слід в обов'язковому порядку очистити від пилу, переробити в цільові продукти або видалити, в т.ч. аміак, двоокис вуглецю, сірководень, сірчистий газ, ціаністий водень. Відоме очищення газів від пилу промивною водою здійснюється за допомогою скруберів, мокрих циклів, швидкісних і пінних пиловловлювачів. Для очищення газоподібних домішок використовуються методи фізико-хімічного очищення: промивка газів розчинниками (абсорбція); промивка розчинами реагентів, що зв'язують домішки хімічно (хемосорбція); поглинання газових домішок твердими активними речовинами (адсорбція); фізичне розділення домішок, наприклад, конденсація компонентів; каталітичне перетворення домішок на нешкідливі з'єднання. Наприклад, для поглинання СО знайшли застосування аміачні розчини закісних солей міді (напівхлористою, вуглекислою, мурашинокислою, оцтовокислою і ін.). Для поглинання СО2 застосовують воду, метанол і водні розчини їдких лугів (ΝΑΟΗ, КОН), карбонатів і ін. Двоокис вуглецю СО2 є сильнішою кислотою, ніж сірководень H 2S, тому він здатний витісняти його з розчину за певних умов. Проте, швидкість абсорбції СО2, наприклад, розчинами карбонатів, значно менше, ніж швидкість абсорбції H2S. Для поглинання H2S застосовують водні розчини карбонатів (ΝΑ2СО3 , К2С О3), етаноламінів, аміаку, оксисульфатів миш'яковистого натрію або амонію. Уловлювання аміаку NΗ3 водою здійснюють шляхом барботування або розчином фосфату амонію [див. В.М. Рамм, Абсорбція газів, М.: Хімія, 1976 [3]]. Відомі кругові методи очищення коксового газу, наприклад, поглинання H2S розчином слабких основ або солями сильних основ і слабких кислот в процесі десорбції-абсорбції. Наприклад, вакуумкарбонатне очищення використовується на більшості коксохімічних заводів України, коли абсорбцію здійснюють розчинами соди, або поташу, або суміші цих солей. Нерегенеровані солі в процесі кругового очищення накопичуються в розчині, що вимагає виведення з кругового циклу частини розчину (близько 0,2м 3 на тонну уловленого H2S). Десорбція газів з розчинів є дуже трудомістким і енергоємним процесом. Як правило, для очищення рідин - води і стічних вод, розділення вуглеводнів, вуглеводневих масел, органічних сполук застосовується фізичний процес - екстракція і різноманітні типи вживаних 9 37342 апаратів. Загальний недолік всіх конструкцій - великі габарити, висока матеріаломісткість і енергоємність, невелика швидкість зустрічних потоків, а також трудність підвищення інтенсивності масообміну. Зростання інтенсивності масообміну значною мірою обмежується трудністю розділення емульсій типу «вода-розчинник», що утворюються при цьому (см.: Г.Д. Харламповіч, A.A. Ка уфман, Технологія коксохімічного виробництва, М.: Ме талургія, 1995 [4], стор. 224-298, гл. 8 «Уловлювання хімічних продуктів коксування»). З аналізу загального рівня техніки з даної проблеми, а також вивчення представлених аналогів на основі проведених патентно-інформаційних досліджень витікає, що продовжує залишатися актуальною завдання вдосконалення способів очищення газових сумішей і високопродуктивних малогабаритних безнасадових апаратів, зокрема кругових методів очищення коксового газу в коксохімічній промисловості, на витрати газу 100¸200тис.м 3/ч і більш. Як прототип, частково по збігу призначення і по збігу ряду істотних ознак-операцій, вибраний проаналізований вище спосіб мокрого очищення газів по [патенту РФ №2086293, B01D47/04]. До недоліків прототипу слід віднести відсутність вирішення по другій фазі процесу - вживаній технології для розділення отриманої емульсії. Крім того, пінний спосіб очищення в комбінації з турбулізацією закрученого потоку за рахунок тангенціального введення газу, що очищається, є достатньо складним процесом в його регулюванні по витраті газу, тобто по продуктивності. Також має місце достатньо високе зростання гідравлічного опору (~1500Па). Загальними ознаками прототипу і рішення, що заявляється, є: спосіб мокрого очищення газових сумішей, що включає: - подачу газового потоку в циліндровий корпус апарату в напрямі від низу до верху з виведенням очищеного газу через верх апарату; - подачу в протитечії промивної рідини шляхом зрошування в напрямі зверху вниз; - здійснення контактної взаємодії газової і рідкої фаз з формуванням емульсії потрібної концентрації. У основу корисної моделі поставлено завдання удосконалення способу мокрого очищення газових сумішей, переважно на прикладі очищення коксового газу від пилу і органічних домішок, шляхом інтенсифікації процесу емульгування на першому етапі конкретної взаємодії газової і рідкої фази з подальшим на другому етапі деемульгуванням емульсійної суміші і розділенням її на уловлювані органічні продукти і промивну рідину, яку знов направляють в апарат, що забезпечує можливість створення кругового методу очи щення, розширення режиму стійкої роботи в широкому діапазоні об'ємних витрат по газу, зниження енергоспоживання на прокачування промивної рідини, а також істотне зниження матеріаломісткості вживаного апаратного оформлення. Поставлене завдання вирішується тим, що в способі мокрого очищення газових сумішей, переважно на прикладі очищення коксового газу від 10 пилу і органічних домішок, що включає подачу газового потоку в циліндровий корпус апарату в напрямі від низу до вер ху з виведенням очищеного газу через верх апарату, подачу в протитечії промивної рідини шляхом зрошування в напрямі зверху вниз, здійсненні контактної взаємодії газової і рідкої фаз з формуванням емульсії потрібної концентрації, згідно корисної моделі, в якості зрошувальної промивної рідини застосовують водносольові розчини з більшою щільністю, чим щільність витягуваної органіки, нейтральні до компонентів газорідинної системи і до матеріалів вживаного устатк ування, склад яких підбирають індивідуально для кожної системи газ-рідина з урахуванням в'язкості, летючості і розчинності в ній органіки, формують активний сорбційний шар за рахунок інтенсифікації отримання максимальної поверхні контактної взаємодії газової і рідкої фаз, безперервно вводять додатково в зону контактної взаємодії в об'ємі 0,1-2% об. від об'єму циркулюючої промивної рідини рідкі висококиплячі органічні речовини, що не мають в даних умовах летючості і добре розчинювальні витягувані з газової суміші органічні домішки, що не перешкоджають подальшому розділенню і переробці, емульсійну суміш виводять через низ апарату в спеціальну ємність для відстоювання і гравітаційного розділення на шар легшої органіки у верхній частині вказаної спеціальної ємності з подальшим відведенням її з вказаної ємності на подальшу переробку, а що відстоялася в нижній частині вказаної спеціальної ємності промивну рідину після охолоджування в холодильнику знову направляють в круговому режимі на зрошування у верхню частину апарату. Конкретна відмінність способу полягає в тому, що промивну рідину підбирають у вигляді нейтральних до компонентів газорідинної системи і до матеріалів вживаного апарату і іншого устатк ування водно-сольових розчинів з щільністю 1,101,25г/см 3 і корегують її оптимальний склад у міру циркуляції в круговому процесі очищення. Інша конкретна відмінність полягає в тому, що здійснюють інтенсифікацію поверхні контактної взаємодії газової і рідкої фаз за рахунок барботування бульбашок газової суміші через стовп промивної рідини заданої висоти в апараті у поєднанні з додатковим обертанням над вказаними бульбашками газу в стовпі рідини вузьких пластинчастих ножових елементів, розміщених по радіусах набірними пакетами по висоті, закріплених по осі апарату на приводному роторі. Ще одна конкретна відмінність способу полягає в тому, що допустиму висоту стовпа рідини в апараті вибирають з урахуванням величини перепаду тиску для транспортування газової суміші. Причинно-наслідковий зв'язок між відмітними ознаками і техніко-економічними перевагами, що досягаються, полягає в наступному. Запропонований в порівнянні з відомими способами простий і економічний круговий спосіб витягання в безперервному режимі органічних домішок з коксового газу за рахунок комбінації двох операцій: 1) уловлювання емульсій органічних домішок при інтенсивній контактній взаємодії газової і рідкої фаз в тепломасообмінному ротаційному 11 37342 апараті, забезпеченому барботуванням газової суміші, що очищається, через отвори колектора під ножові елементи, які обертаються, в стовпі рідини в нижній частині апарату; 2) подальшого переведення емульсій в рідку фазу пропусканням через шар органіки і гравітаційним розділенням шляхом відстоювання по відмінності в щільності на водно-сольовий розчин і органічні домішки. Експериментально на базі вказаного тепломасообмінного апарату об'ємом 1м 3 з діаметром циліндрової підстави 1м була показана можливість очищення газу від домішок нафталіну до рівня ГДК - гранично допустимій концентрації 0,027г/м 3 і бензолових вуглеводнів також до рівня ГДК - не більше 3г/м 3. Застосування режиму барботування газу у поєднанні з обертанням ротора навіть при порівняно невеликих оборотах - 250об/хв. дозволяє знижувати гідравлічний опір стовпа рідині в апараті. Це дає можливість розширити зону стійкої роботи апарату по витраті газ у. На вказаному апараті були проведені порівняльні експерименти при витраті 1000м 3/ч тестових газів, що містять нафталін і бензолові вуглеводні. Використовувався поглинальний розчин, характеристики якого в початковому стані, а також після контакту з нафталіном і бензолом приведені нижче за даними хроматографічного аналізу. Аналіз шару поглинача: Початковий поглинач: Легкі - 0,56 Нафталін - 8,8 Тіонафтен - 1,50 Метілнафталіни - 62,60 Висококиплячі - 26,46 Поглинач після контакту з нафталіном і бензолом: Перша проба: Бензол - 1,76 Легкі - 1,54 Нафталін - 10,94 Тіонафтен - 1,50 Метілнафталіни - 59,74 Висококиплячі - 24,53 Друга проба: Бензол - 1,66 Легкі - 1,37 Комп’ютерна в ерстка Л.Литв иненко 12 Нафталін - 11,24 Тіонафтен - 1,52 Метілнафталіни - 60,21 Висококиплячі - 24,00 За наявності в апараті стовпа вказаного поглинального розчину заввишки 40см, при барботуванні газу і при обертанні ротора 250об/хв. були отримані такі якісні результати експерименту. 1. При вмісті нафталіну в газовій суміші до апарату 3000мг/м 3 і 1200мг/м 3 вміст нафталіну в газовій суміші після апарату склало 50-70мг/м 3 відповідно; 2. При вмісті сирого бензолу в газовій суміші до апарату в кількості 6000мг/м 3 і 10000мг/м 3 вміст бензолу після апарату склало відповідно 380мг/м 3 і 390мг/м 3. Добавка невеликої кількості метилнафталіну в шар рідини в апараті показало істотне поліпшення очищення від органіки. При вмісті нафталіну до апарату 6000мг/м 3 вміст нафталіну після апарату склав 30мг/м 3. При вмісті сирого бензолу відповідно 3000мг/м 3 до апарату і 170мг/м 3 після апарату. Вказаний масообмінний апарат ємністю 1м 3 також був випробуваний в промислових умовах з отриманням позитивних результатів: 1. Розкладання фенолят вуглекислим газом повне використання СО2, можливість регулювання по стехіометрії витрат газу і рідини. 2. Швидке очищення і охолоджування димових газів, що відходять, до температури рідини в апараті. Здійснено очищення кислих димових газів при витраті 10000м 3/ч. 3. Повне очищення кам'яновугільного масла від фенолів. 4. Очи щення рідких і твердих смол від мономерів, формаліну. 5. Отримання стійких емульсій систем рідинарідина, отримання синтетичних емульсійних палив з рідин, що не змішуються, типу мазут-вода. 6. Ефективне очищення стічних вод від органіки, фенолів. На основі формули, що заявляється, з урахуванням представлених в описі даних можна констатувати факт відповідності корисній моделі нормативним вимогам по новизні і промисловій застосовності. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of wet cleaning of gas mixtures

Автори англійською

Zuiev Oleksandr Vasyliovych, Biehov Izhras Farmanovych

Назва патенту російською

Способ мокрой очистки газовых смесей

Автори російською

Зуев Александр Васильевич, Бегов Ижрас Фарманович

МПК / Мітки

МПК: B01D 47/04, B01D 47/06, B01D 53/44, B01D 53/18, B01D 47/00

Мітки: мокрого, спосіб, очищення, газових, сумішей
