Тенісна пушка

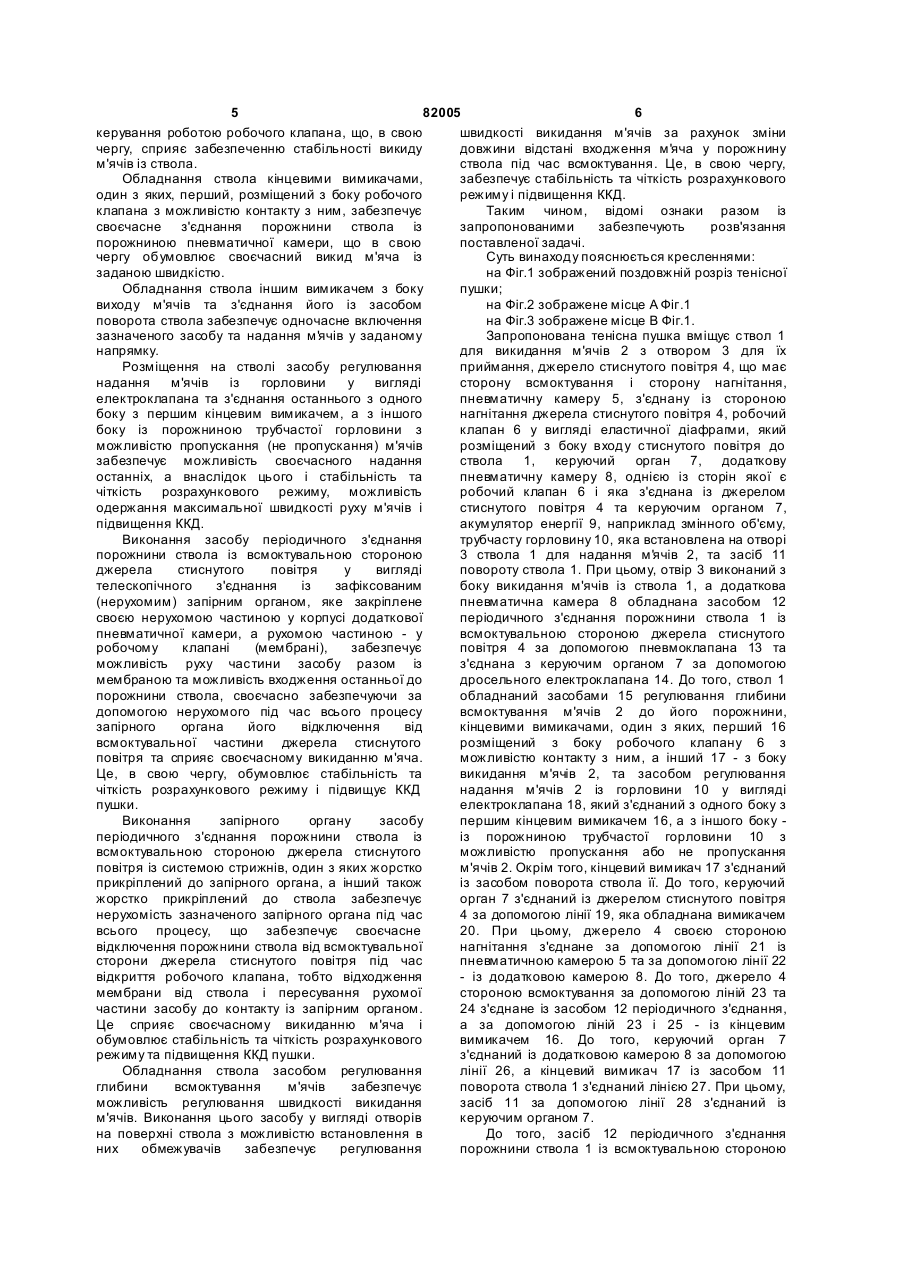

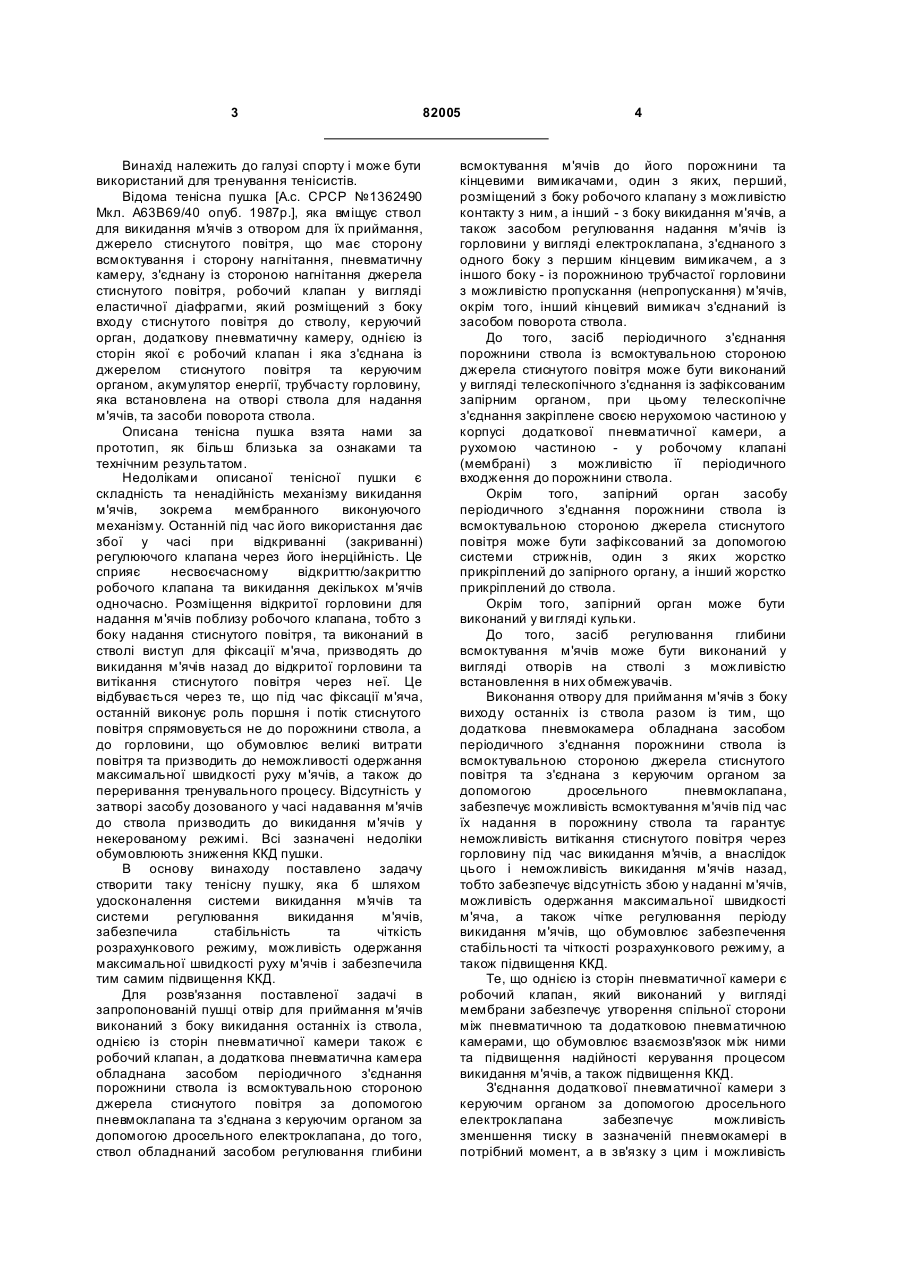

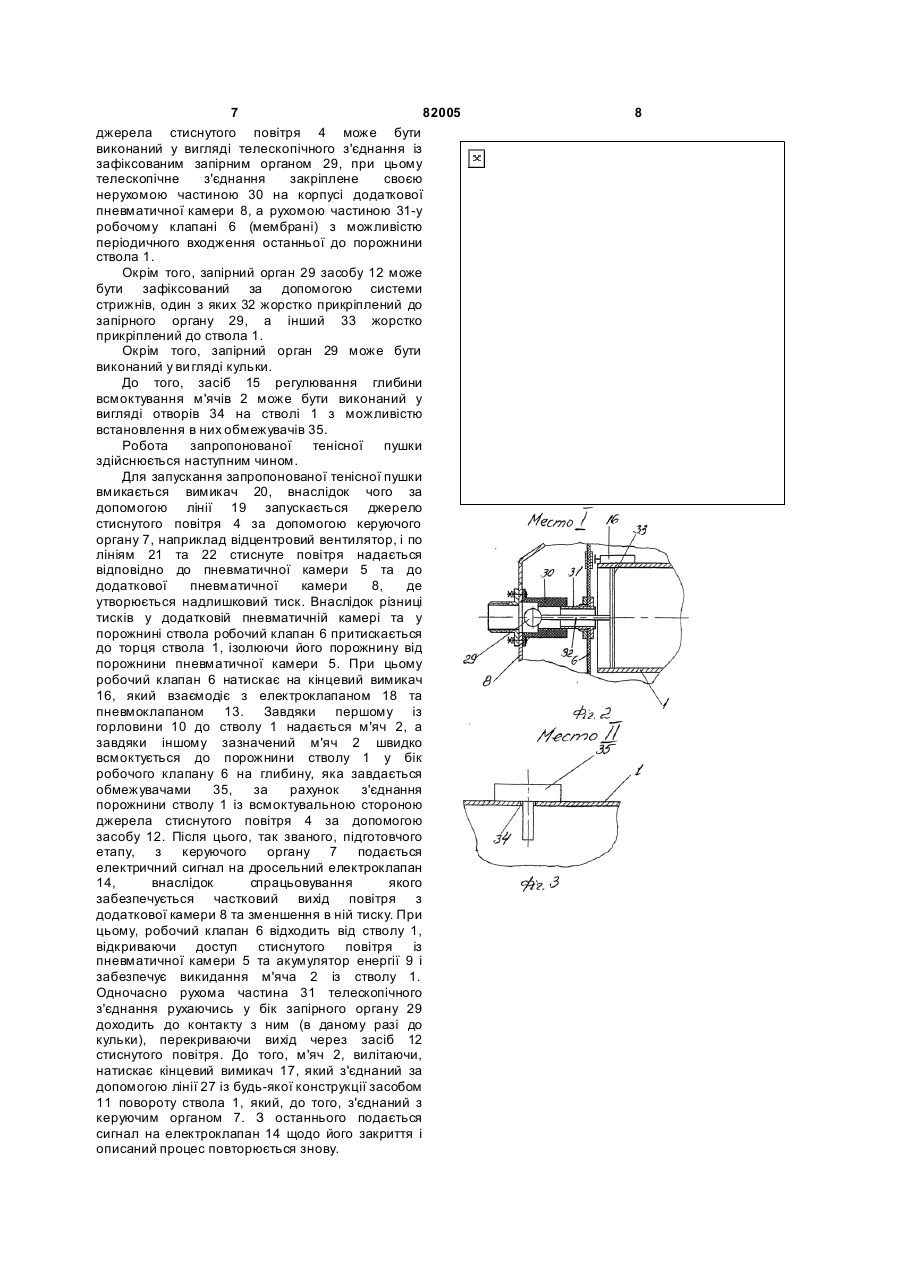

1.Тенісна пушка, яка містить ствол для викидання м'ячів з отвором для їх приймання, джерело стиснутого повітря, що має сторону всмоктування і сторону нагнітання, пневматичну камеру, з'єднану із стороною нагнітання джерела стиснутого повітря, робочий клапан у вигляді еластичної діафрагми, який розміщений з боку входу стиснутого повітря до ствола, керуючий орган, додаткову пневматичну камеру, однією із сторін якої є робочий клапан і яка з'єднана із джерелом стиснутого повітря та керуючим органом, акумулятор енергії, трубчасту горловину, яка встановлена на отворі ствола для надання м'ячів, та засоби повороту ствола, яка відрізняє ться тим, що отвір для приймання м'ячів виконаний з боку їх викидання із ствола, однією із сторін пневматичної камери також є робочий клапан, а додаткова пневматична камера обладнана засобом періодичного з'єднання порожнини ствола із всмоктувальною стороною джерела стиснутого повітря за допомогою пневмоклапана та з'єднана з керуючим органом за допомогою дросельного електроклапана, ствол обладнаний засобом регулювання глибини всмоктування м'ячів до його порожнини та кінцевими вимикачами, перший з яких розміщений з боку робочого клапана з можливістю контакту з 2 3 82005 Винахід належить до галузі спорту і може бути використаний для тренування тенісистів. Відома тенісна пушка [А.с. СРСР №1362490 Мкл. А63В69/40 опуб. 1987p.], яка вміщує ствол для викидання м'я чів з отвором для їх приймання, джерело стиснутого повітря, що має сторону всмоктування і сторону нагнітання, пневматичну камеру, з'єднану із стороною нагнітання джерела стиснутого повітря, робочий клапан у вигляді еластичної діафрагми, який розміщений з боку входу стиснутого повітря до стволу, керуючий орган, додаткову пневматичну камеру, однією із сторін якої є робочий клапан і яка з'єднана із джерелом стиснутого повітря та керуючим органом, акумулятор енергії, трубчасту горловину, яка встановлена на отворі ствола для надання м'ячів, та засоби поворота ствола. Описана тенісна пушка взята нами за прототип, як більш близька за ознаками та технічним результатом. Недоліками описаної тенісної пушки є складність та ненадійність механізму викидання м'ячів, зокрема мембранного виконуючого механізму. Останній під час його використання дає збої у часі при відкриванні (закриванні) регулюючого клапана через його інерційність. Це сприяє несвоєчасному відкриттю/закриттю робочого клапана та викидання декількох м'ячів одночасно. Розміщення відкритої горловини для надання м'ячів поблизу робочого клапана, тобто з боку надання стиснутого повітря, та виконаний в стволі виступ для фіксації м'яча, призводять до викидання м'ячів назад до відкритої горловини та витікання стиснутого повітря через неї. Це відбувається через те, що під час фіксації м'яча, останній виконує роль поршня і потік стиснутого повітря спрямовується не до порожнини ствола, а до горловини, що обумовлює великі витрати повітря та призводить до неможливості одержання максимальної швидкості руху м'ячів, а також до переривання тренувального процесу. Відсутність у затворі засобу дозованого у часі надавання м'ячів до ствола призводить до викидання м'ячів у некерованому режимі. Всі зазначені недоліки обумовлюють зниження ККД пушки. В основу винаходу поставлено задачу створити таку тенісну пушку, яка б шляхом удосконалення системи викидання м'я чів та системи регулювання викидання м'ячів, забезпечила стабільність та чіткість розрахункового режиму, можливість одержання максимальної швидкості руху м'ячів і забезпечила тим самим підвищення ККД. Для розв'язання поставленої задачі в запропонованій пушці отвір для приймання м'ячів виконаний з боку викидання останніх із ствола, однією із сторін пневматичної камери також є робочий клапан, а додаткова пневматична камера обладнана засобом періодичного з'єднання порожнини ствола із всмоктувальною стороною джерела стиснутого повітря за допомогою пневмоклапана та з'єднана з керуючим органом за допомогою дросельного електроклапана, до того, ствол обладнаний засобом регулювання глибини 4 всмоктування м'ячів до його порожнини та кінцевими вимикачами, один з яких, перший, розміщений з боку робочого клапану з можливістю контакту з ним, а інший - з боку викидання м'ячів, а також засобом регулювання надання м'ячів із горловини у вигляді електроклапана, з'єднаного з одного боку з першим кінцевим вимикачем, а з іншого боку - із порожниною трубчастої горловини з можливістю пропускання (непропускання) м'ячів, окрім того, інший кінцевий вимикач з'єднаний із засобом поворота ствола. До того, засіб періодичного з'єднання порожнини ствола із всмоктувальною стороною джерела стиснутого повітря може бути виконаний у вигляді телескопічного з'єднання із зафіксованим запірним органом, при цьому телескопічне з'єднання закріплене своєю нерухомою частиною у корпусі додаткової пневматичної камери, а рухомою частиною - у робочому клапані (мембрані) з можливістю її періодичного входження до порожнини ствола. Окрім того, запірний орган засобу періодичного з'єднання порожнини ствола із всмоктувальною стороною джерела стиснутого повітря може бути зафіксований за допомогою системи стрижнів, один з яких жорстко прикріплений до запірного органу, а інший жорстко прикріплений до ствола. Окрім того, запірний орган може бути виконаний у ви гляді кульки. До того, засіб регулювання глибини всмоктування м'ячів може бути виконаний у вигляді отворів на стволі з можливістю встановлення в них обмежувачів. Виконання отвору для приймання м'ячів з боку виходу останніх із ствола разом із тим, що додаткова пневмокамера обладнана засобом періодичного з'єднання порожнини ствола із всмоктувальною стороною джерела стиснутого повітря та з'єднана з керуючим органом за допомогою дросельного пневмоклапана, забезпечує можливість всмоктування м'ячів під час їх надання в порожнину ствола та гарантує неможливість витікання стиснутого повітря через горловину під час викидання м'ячів, а внаслідок цього і неможливість викидання м'ячів назад, тобто забезпечує відсутність збою у наданні м'ячів, можливість одержання максимальної швидкості м'яча, а також чітке регулювання періоду викидання м'ячів, що обумовлює забезпечення стабільності та чіткості розрахункового режиму, а також підвищення ККД. Те, що однією із сторін пневматичної камери є робочий клапан, який виконаний у вигляді мембрани забезпечує утворення спільної сторони між пневматичною та додатковою пневматичною камерами, що обумовлює взаємозв'язок між ними та підвищення надійності керування процесом викидання м'ячів, а також підвищення ККД. З'єднання додаткової пневматичної камери з керуючим органом за допомогою дросельного електроклапана забезпечує можливість зменшення тиску в зазначеній пневмокамері в потрібний момент, а в зв'язку з цим і можливість 5 82005 6 керування роботою робочого клапана, що, в свою швидкості викидання м'ячів за рахунок зміни чергу, сприяє забезпеченню стабільності викиду довжини відстані входження м'яча у порожнину м'ячів із ствола. ствола під час всмоктування. Це, в свою чергу, Обладнання ствола кінцевими вимикачами, забезпечує стабільність та чіткість розрахункового один з яких, перший, розміщений з боку робочого режиму і підвищення ККД. клапана з можливістю контакту з ним, забезпечує Таким чином, відомі ознаки разом із своєчасне з'єднання порожнини ствола із запропонованими забезпечують розв'язання порожниною пневматичної камери, що в свою поставленої задачі. чергу обумовлює своєчасний викид м'яча із Суть винаходу пояснюється кресленнями: заданою швидкістю. на Фіг.1 зображений поздовжній розріз тенісної Обладнання ствола іншим вимикачем з боку пушки; виходу м'ячів та з'єднання його із засобом на Фіг.2 зображене місце А Фіг.1 поворота ствола забезпечує одночасне включення на Фіг.3 зображене місце В Фіг.1. зазначеного засобу та надання м'ячів у заданому Запропонована тенісна пушка вміщує ствол 1 напрямку. для викидання м'ячів 2 з отвором 3 для їх Розміщення на стволі засобу регулювання приймання, джерело стиснутого повітря 4, що має надання м'ячів із горловини у вигляді сторону всмоктування і сторону нагнітання, електроклапана та з'єднання останнього з одного пневматичну камеру 5, з'єднану із стороною боку з першим кінцевим вимикачем, а з іншого нагнітання джерела стиснутого повітря 4, робочий боку із порожниною трубчастої горловини з клапан 6 у вигляді еластичної діафрагми, який можливістю пропускання (не пропускання) м'ячів розміщений з боку входу стиснутого повітря до забезпечує можливість своєчасного надання ствола 1, керуючий орган 7, додаткову останніх, а внаслідок цього і стабільність та пневматичну камеру 8, однією із сторін якої є чіткість розрахункового режиму, можливість робочий клапан 6 і яка з'єднана із джерелом одержання максимальної швидкості руху м'ячів і стиснутого повітря 4 та керуючим органом 7, підвищення ККД. акумулятор енергії 9, наприклад змінного об'єму, Виконання засобу періодичного з'єднання трубчасту горловину 10, яка встановлена на отворі порожнини ствола із всмоктувальною стороною 3 ствола 1 для надання м'я чів 2, та засіб 11 джерела стиснутого повітря у вигляді повороту ствола 1. При цьому, отвір 3 виконаний з телескопічного з'єднання із зафіксованим боку викидання м'ячів із ствола 1, а додаткова (нерухомим) запірним органом, яке закріплене пневматична камера 8 обладнана засобом 12 своєю нерухомою частиною у корпусі додаткової періодичного з'єднання порожнини ствола 1 із пневматичної камери, а рухомою частиною - у всмоктувальною стороною джерела стиснутого робочому клапані (мембрані), забезпечує повітря 4 за допомогою пневмоклапана 13 та можливість руху частини засобу разом із з'єднана з керуючим органом 7 за допомогою мембраною та можливість входження останньої до дросельного електроклапана 14. До того, ствол 1 порожнини ствола, своєчасно забезпечуючи за обладнаний засобами 15 регулювання глибини допомогою нерухомого під час всього процесу всмоктування м'ячів 2 до його порожнини, запірного органа його відключення від кінцевими вимикачами, один з яких, перший 16 всмоктувальної частини джерела стиснутого розміщений з боку робочого клапану 6 з повітря та сприяє своєчасному викиданню м'яча. можливістю контакту з ним, а інший 17 - з боку Це, в свою чергу, обумовлює стабільність та викидання м'ячів 2, та засобом регулювання чіткість розрахункового режиму і підвищує ККД надання м'ячів 2 із горловини 10 у вигляді пушки. електроклапана 18, який з'єднаний з одного боку з Виконання запірного органу засобу першим кінцевим вимикачем 16, а з іншого боку періодичного з'єднання порожнини ствола із із порожниною трубчастої горловини 10 з всмоктувальною стороною джерела стиснутого можливістю пропускання або не пропускання повітря із системою стрижнів, один з яких жорстко м'ячів 2. Окрім того, кінцевий вимикач 17 з'єднаний прикріплений до запірного органа, а інший також із засобом поворота ствола її. До того, керуючий жорстко прикріплений до ствола забезпечує орган 7 з'єднаний із джерелом стиснутого повітря нерухомість зазначеного запірного органа під час 4 за допомогою лінії 19, яка обладнана вимикачем всього процесу, що забезпечує своєчасне 20. При цьому, джерело 4 своєю стороною відключення порожнини ствола від всмоктувальної нагнітання з'єднане за допомогою лінії 21 із сторони джерела стиснутого повітря під час пневматичною камерою 5 та за допомогою лінії 22 відкриття робочого клапана, тобто відходження - із додатковою камерою 8. До того, джерело 4 мембрани від ствола і пересування рухомої стороною всмоктування за допомогою ліній 23 та частини засобу до контакту із запірним органом. 24 з'єднане із засобом 12 періодичного з'єднання, Це сприяє своєчасному викиданню м'яча і а за допомогою ліній 23 і 25 - із кінцевим обумовлює стабільність та чіткість розрахункового вимикачем 16. До того, керуючий орган 7 режиму та підвищення ККД пушки. з'єднаний із додатковою камерою 8 за допомогою Обладнання ствола засобом регулювання лінії 26, а кінцевий вимикач 17 із засобом 11 глибини всмоктування м'ячів забезпечує поворота ствола 1 з'єднаний лінією 27. При цьому, можливість регулювання швидкості викидання засіб 11 за допомогою лінії 28 з'єднаний із м'ячів. Виконання цього засобу у вигляді отворів керуючим органом 7. на поверхні ствола з можливістю встановлення в До того, засіб 12 періодичного з'єднання них обмежувачів забезпечує регулювання порожнини ствола 1 із всмоктувальною стороною 7 82005 джерела стиснутого повітря 4 може бути виконаний у вигляді телескопічного з'єднання із зафіксованим запірним органом 29, при цьому телескопічне з'єднання закріплене своєю нерухомою частиною 30 на корпусі додаткової пневматичної камери 8, а рухомою частиною 31-у робочому клапані 6 (мембрані) з можливістю періодичного входження останньої до порожнини ствола 1. Окрім того, запірний орган 29 засобу 12 може бути зафіксований за допомогою системи стрижнів, один з яких 32 жорстко прикріплений до запірного органу 29, а інший 33 жорстко прикріплений до ствола 1. Окрім того, запірний орган 29 може бути виконаний у ви гляді кульки. До того, засіб 15 регулювання глибини всмоктування м'ячів 2 може бути виконаний у вигляді отворів 34 на стволі 1 з можливістю встановлення в них обмежувачів 35. Робота запропонованої тенісної пушки здійснюється наступним чином. Для запускання запропонованої тенісної пушки вмикається вимикач 20, внаслідок чого за допомогою лінії 19 запускається джерело стиснутого повітря 4 за допомогою керуючого органу 7, наприклад відцентровий вентилятор, і по лініям 21 та 22 стиснуте повітря надається відповідно до пневматичної камери 5 та до додаткової пневматичної камери 8, де утворюється надлишковий тиск. Внаслідок різниці тисків у додатковій пневматичній камері та у порожнині ствола робочий клапан 6 притискається до торця ствола 1, ізолюючи його порожнину від порожнини пневматичної камери 5. При цьому робочий клапан 6 натискає на кінцевий вимикач 16, який взаємодіє з електроклапаном 18 та пневмоклапаном 13. Завдяки першому із горловини 10 до стволу 1 надається м'яч 2, а завдяки іншому зазначений м'яч 2 швидко всмоктується до порожнини стволу 1 у бік робочого клапану 6 на глибину, яка завдається обмежувачами 35, за рахунок з'єднання порожнини стволу 1 із всмоктувальною стороною джерела стиснутого повітря 4 за допомогою засобу 12. Після цього, так званого, підготовчого етапу, з керуючого органу 7 подається електричний сигнал на дросельний електроклапан 14, внаслідок спрацьовування якого забезпечується частковий вихід повітря з додаткової камери 8 та зменшення в ній тиску. При цьому, робочий клапан 6 відходить від стволу 1, відкриваючи доступ стиснутого повітря із пневматичної камери 5 та акумулятор енергії 9 і забезпечує викидання м'яча 2 із стволу 1. Одночасно рухома частина 31 телескопічного з'єднання рухаючись у бік запірного органу 29 доходить до контакту з ним (в даному разі до кульки), перекриваючи вихід через засіб 12 стиснутого повітря. До того, м'яч 2, вилітаючи, натискає кінцевий вимикач 17, який з'єднаний за допомогою лінії 27 із будь-якої конструкції засобом 11 повороту ствола 1, який, до того, з'єднаний з керуючим органом 7. З останнього подається сигнал на електроклапан 14 щодо його закриття і описаний процес повторюється знову. 8
