Пристрій для підйому сидінь унітазів
Номер патенту: 39282
Опубліковано: 15.06.2001
Автори: Руденко Сергій Пилипович, Гончаренко Лариса Олексіївна
Формула / Реферат

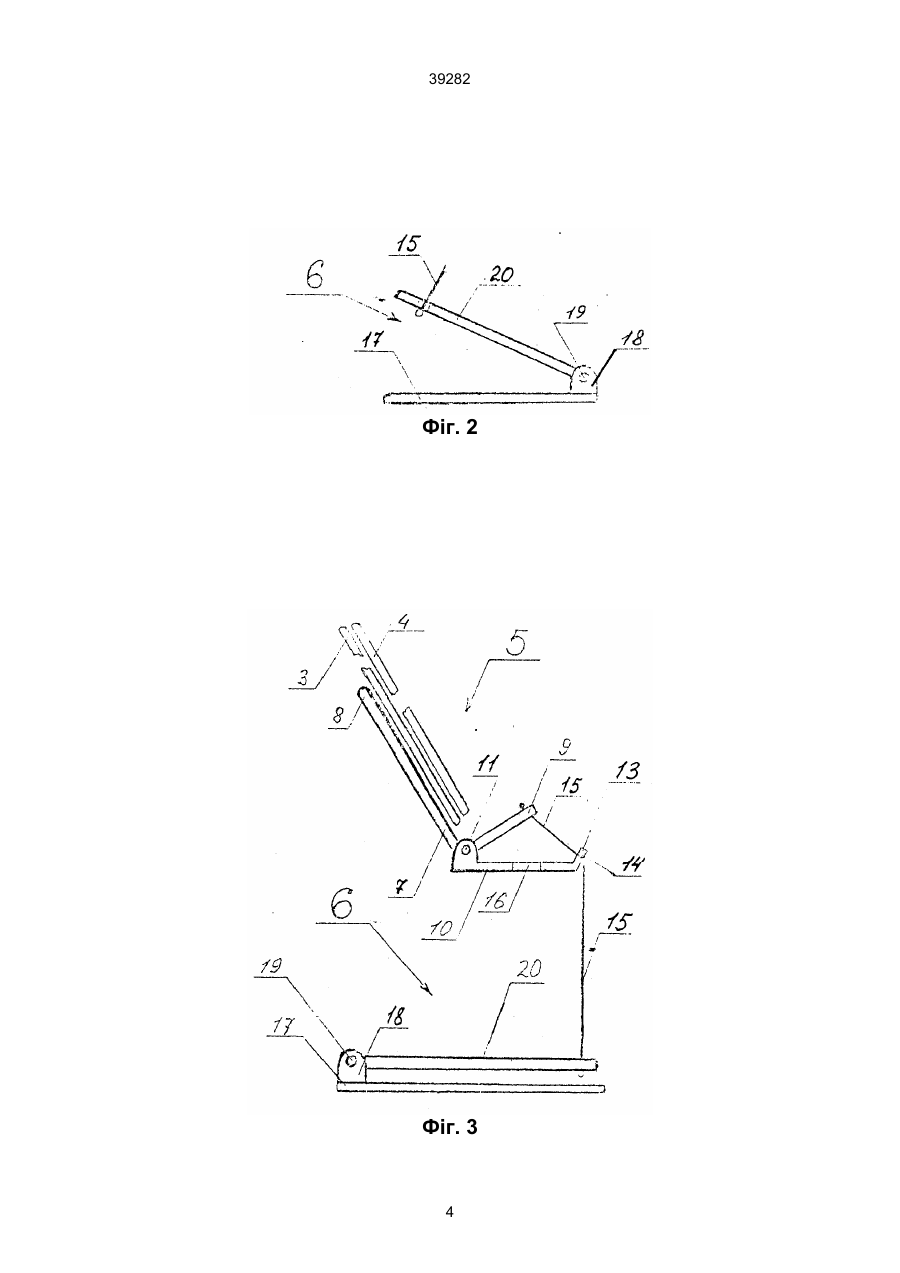

1. Пристрій для підйому сидінь унітазів у вигляді механізму повороту сидіння, який відрізняється тим, що механізм повороту сидіння складений з важільно-тросового механізму у вигляді поворотно встановленого на основі двоплечого важеля з привідним і робочим плечами та ножного приводу поворотів важеля, виконаного у вигляді закріпленої на підлозі педалі, поворотно встановленої одним кінцем на основі та зв'язаної другим кінцем за допомогою тросика з привідним плечем двоплечого важеля.
2. Пристрій за п. 1, який відрізняється тим, що між основою важеля та його привідним плечем встановлена пружина, закріплена одним кінцем на привідному плечі або на основі, причому динамічна жорсткість та довжина пружини вибрані з умови її розпрямлення при відпущенні педалі приводу поворотів важеля.
3. Пристрій за п. 1, який відрізняється тим, що між основою важеля та його привідним плечем встановлена натяжна пружина, закріплена одним кінцем на привідному плечі, а другим на основі, причому динамічна жорсткість та довжина пружини вибрані з умови її розтягування до контакту з верхньою крайкою унітаза.

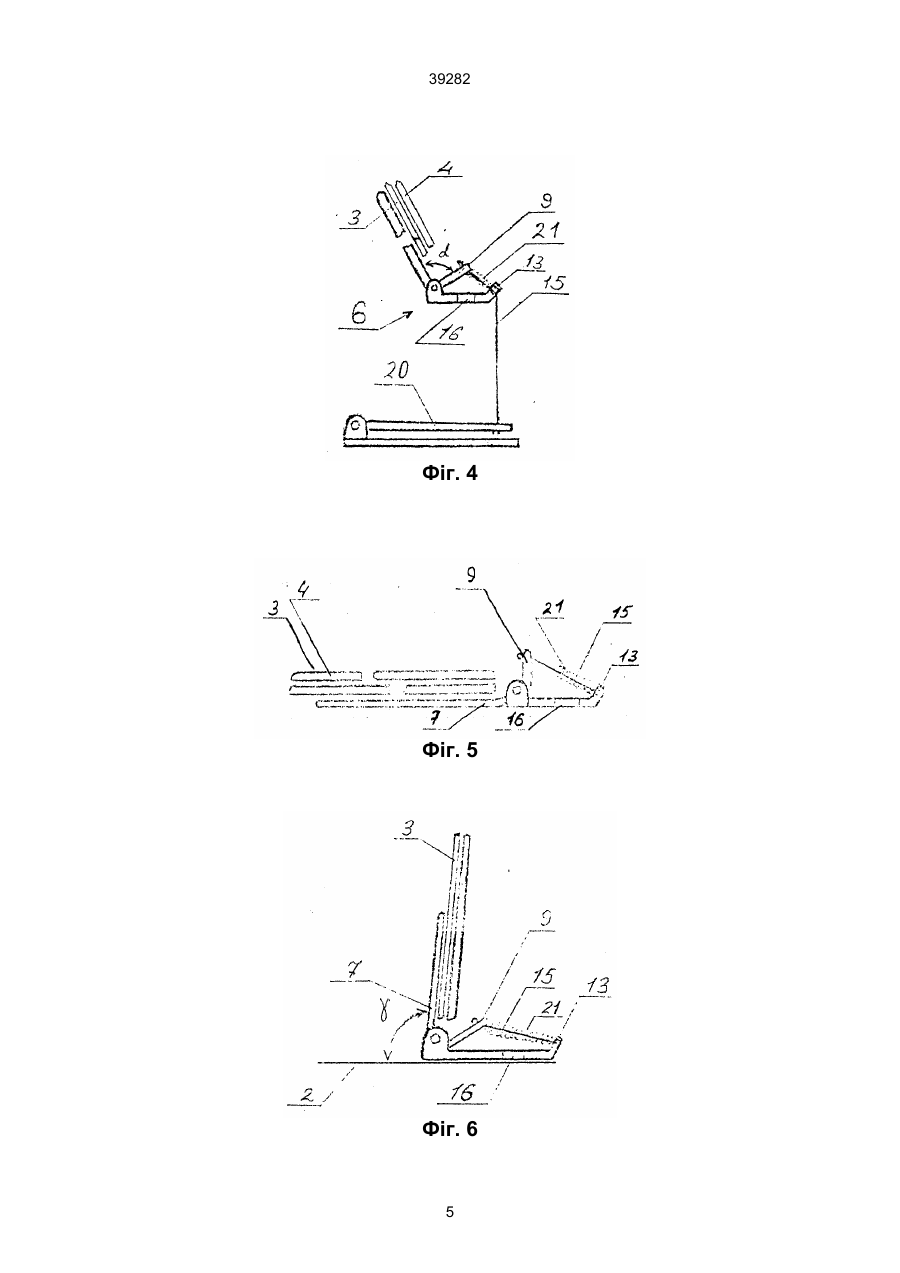

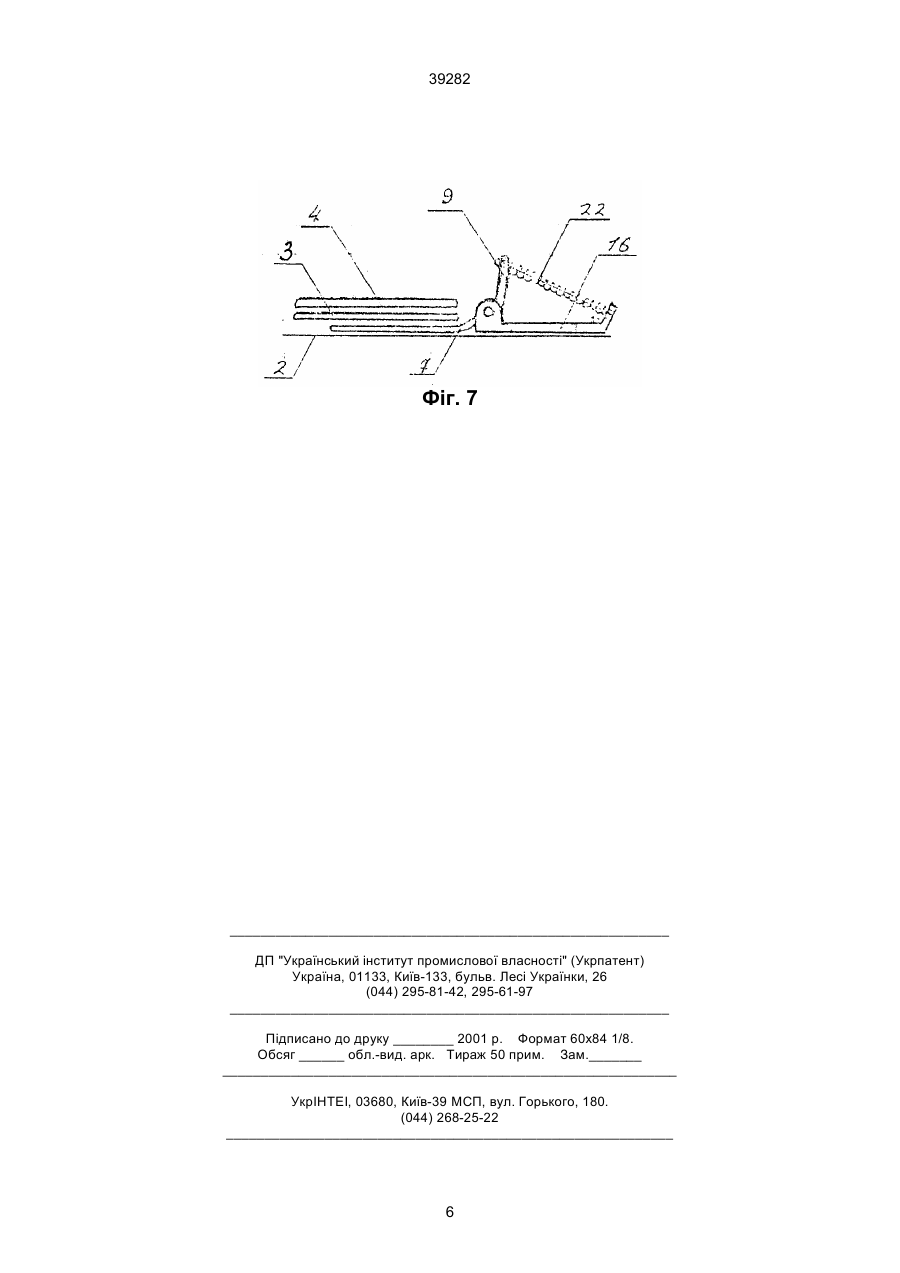

4. Пристрій за п. 1, який відрізняється тим, що між основою важеля та його привідним плечем встановлена пружина, закріплена одним кінцем на привідному плечі, а другим на основі, причому динамічна жорсткість та довжина пружини вибрані з умови її початкового розпрямлення та наступного розтягування до контакту з верхньою крайкою унітаза.
5. Пристрій за будь-яким з пп. 1- 4, який відрізняється тим, що робоче плече важеля виконане з більшою довжиною, ніж привідне.
Текст

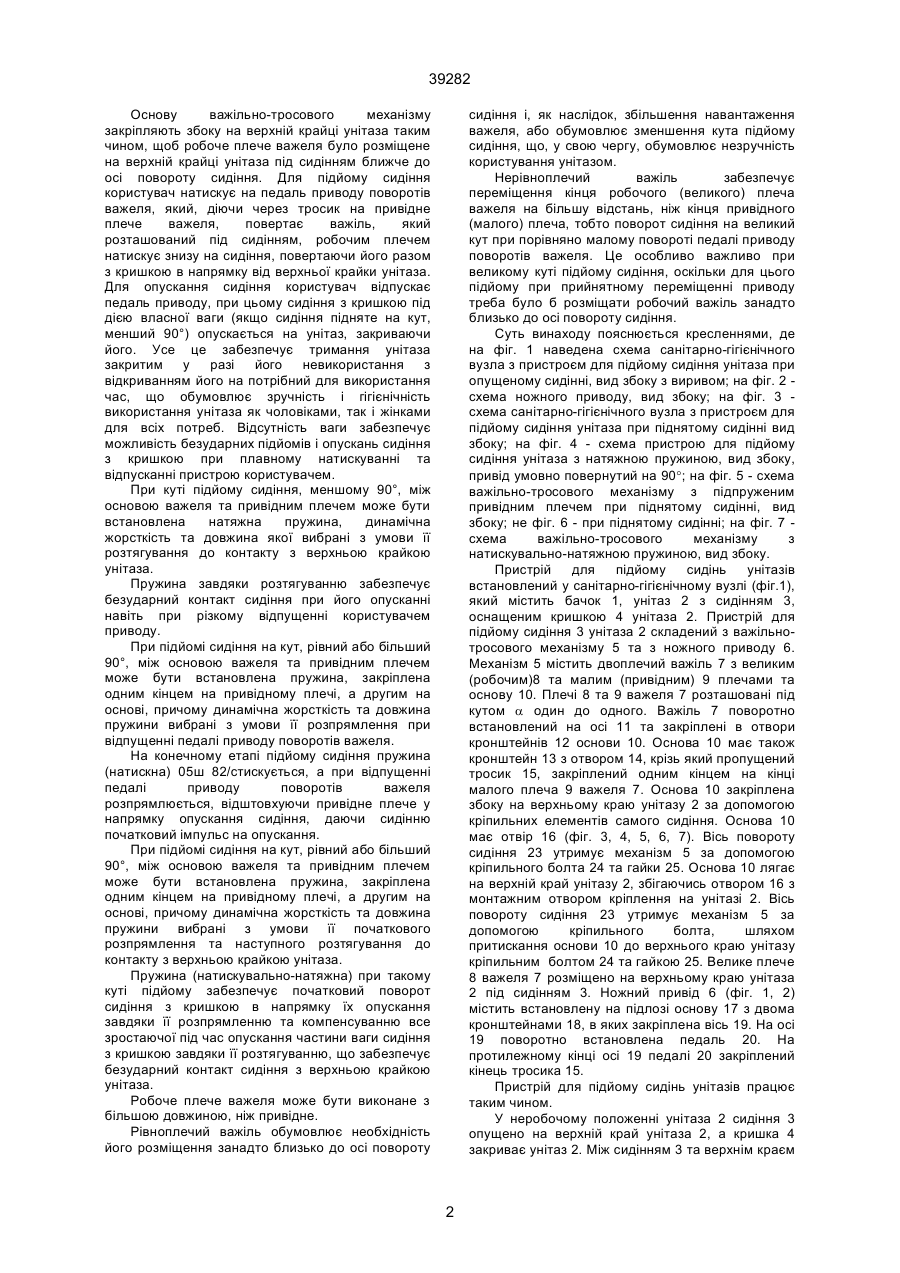

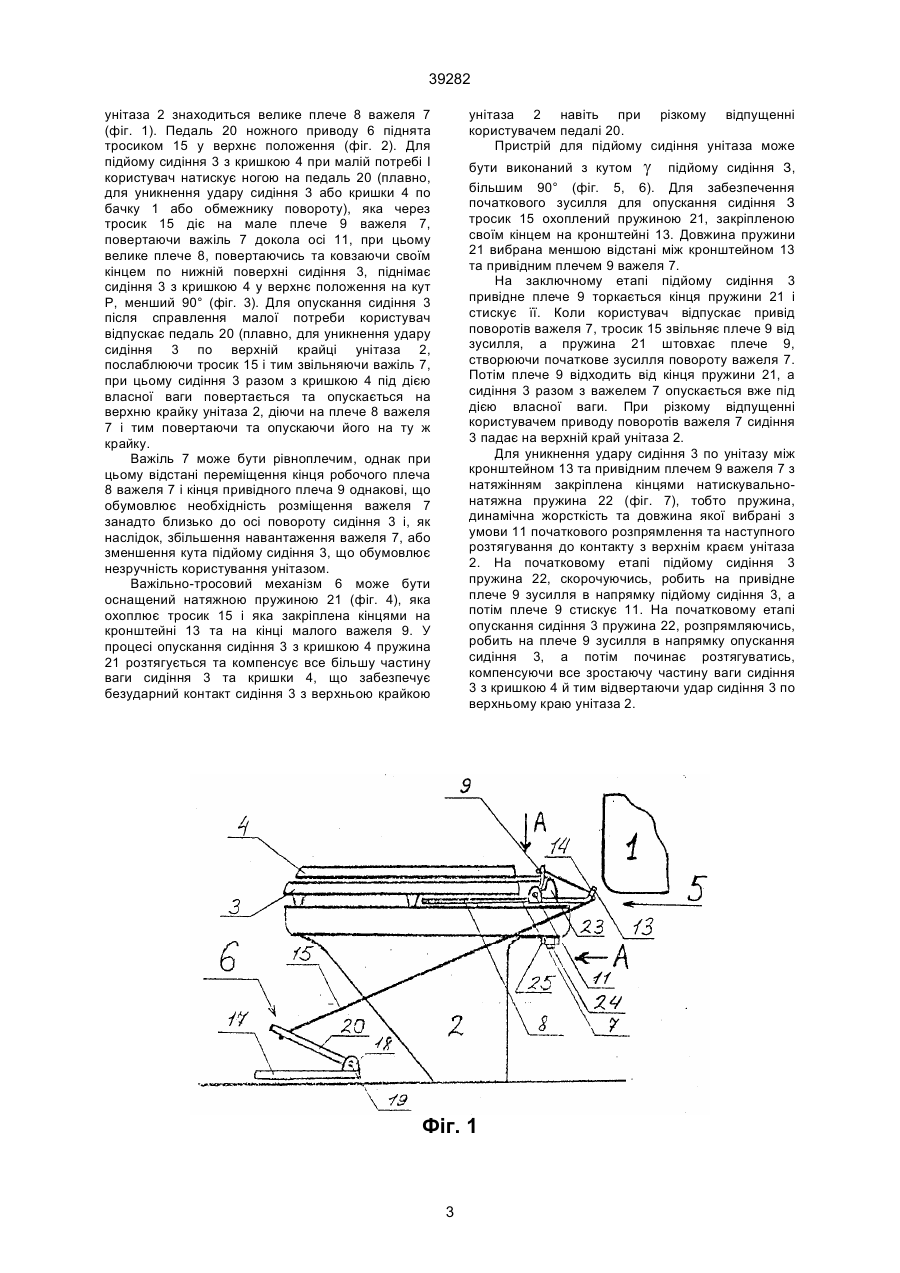

1. Пристрій для підйому сидінь унітазів у вигляді механізму повороту сидіння, який відрізняється тим, що механізм повороту сидіння складений з важільно-тросового механізму у вигляді поворотно встановленого на основі двоплечого важеля з привідним і робочим плечами та ножного приводу поворотів важеля, виконаного у вигляді закріпленої на підлозі педалі, поворотно встановленої одним кінцем на основі та зв'язаної другим кінцем за допомогою тросика з привідним плечем двоплечого важеля. 2. Пристрій за п. 1, який відрізняється тим, що між основою важеля та його привідним плечем встановлена пружина, закріплена одним кінцем на 39282 Основу важільно-тросового механізму закріпляють збоку на верхній крайці унітаза таким чином, щоб робоче плече важеля було розміщене на верхній крайці унітаза під сидінням ближче до осі повороту сидіння. Для підйому сидіння користувач натискує на педаль приводу поворотів важеля, який, діючи через тросик на привідне плече важеля, повертає важіль, який розташований під сидінням, робочим плечем натискує знизу на сидіння, повертаючи його разом з кришкою в напрямку від верхньої крайки унітаза. Для опускання сидіння користувач відпускає педаль приводу, при цьому сидіння з кришкою під дією власної ваги (якщо сидіння підняте на кут, менший 90°) опускається на унітаз, закриваючи його. Усе це забезпечує тримання унітаза закритим у разі його невикористання з відкриванням його на потрібний для використання час, що обумовлює зручність і гігієнічність використання унітаза як чоловіками, так і жінками для всіх потреб. Відсутність ваги забезпечує можливість безударних підйомів і опускань сидіння з кришкою при плавному натискуванні та відпусканні пристрою користувачем. При куті підйому сидіння, меншому 90°, між основою важеля та привідним плечем може бути встановлена натяжна пружина, динамічна жорсткість та довжина якої вибрані з умови її розтягування до контакту з верхньою крайкою унітаза. Пружина завдяки розтягуванню забезпечує безударний контакт сидіння при його опусканні навіть при різкому відпущенні користувачем приводу. При підйомі сидіння на кут, рівний або більший 90°, між основою важеля та привідним плечем може бути встановлена пружина, закріплена одним кінцем на привідному плечі, а другим на основі, причому динамічна жорсткість та довжина пружини вибрані з умови її розпрямлення при відпущенні педалі приводу поворотів важеля. На конечному етапі підйому сидіння пружина (натискна) 05ш 82/стискується, а при відпущенні педалі приводу поворотів важеля розпрямлюється, відштовхуючи привідне плече у напрямку опускання сидіння, даючи сидінню початковий імпульс на опускання. При підйомі сидіння на кут, рівний або більший 90°, між основою важеля та привідним плечем може бути встановлена пружина, закріплена одним кінцем на привідному плечі, а другим на основі, причому динамічна жорсткість та довжина пружини вибрані з умови її початкового розпрямлення та наступного розтягування до контакту з верхньою крайкою унітаза. Пружина (натискувально-натяжна) при такому куті підйому забезпечує початковий поворот сидіння з кришкою в напрямку їх опускання завдяки її розпрямленню та компенсуванню все зростаючої під час опускання частини ваги сидіння з кришкою завдяки її розтягуванню, що забезпечує безударний контакт сидіння з верхньою крайкою унітаза. Робоче плече важеля може бути виконане з більшою довжиною, ніж привідне. Рівноплечий важіль обумовлює необхідність його розміщення занадто близько до осі повороту сидіння і, як наслідок, збільшення навантаження важеля, або обумовлює зменшення кута підйому сидіння, що, у свою чергу, обумовлює незручність користування унітазом. Нерівноплечий важіль забезпечує переміщення кінця робочого (великого) плеча важеля на більшу відстань, ніж кінця привідного (малого) плеча, тобто поворот сидіння на великий кут при порівняно малому повороті педалі приводу поворотів важеля. Це особливо важливо при великому куті підйому сидіння, оскільки для цього підйому при прийнятному переміщенні приводу треба було б розміщати робочий важіль занадто близько до осі повороту сидіння. Суть винаходу пояснюється кресленнями, де на фіг. 1 наведена схема санітарно-гігієнічного вузла з пристроєм для підйому сидіння унітаза при опущеному сидінні, вид збоку з виривом; на фіг. 2 схема ножного приводу, вид збоку; на фіг. 3 схема санітарно-гігієнічного вузла з пристроєм для підйому сидіння унітаза при піднятому сидінні вид збоку; на фіг. 4 - схема пристрою для підйому сидіння унітаза з натяжною пpyжиною, вид збоку, привід умовно повернутий на 90°; на фіг. 5 - схема важільно-тросового механізму з підпруженим привідним плечем при піднятому сидінні, вид збоку; не фіг. 6 - при піднятому сидінні; на фіг. 7 схема важільно-тросового механізму з натискувально-натяжною пружиною, вид збоку. Пристрій для підйому сидінь унітазів встановлений у санітарно-гігієнічному вузлі (фіг.1), який містить бачок 1, унітаз 2 з сидінням 3, оснащеним кришкою 4 унітаза 2. Пристрій для підйому сидіння 3 унітаза 2 складений з важільнотросового механізму 5 та з ножного приводу 6. Механізм 5 містить двоплечий важіль 7 з великим (робочим)8 та малим (привідним) 9 плечами та основу 10. Плечі 8 та 9 важеля 7 розташовані під кутом a один до одного. Важіль 7 поворотно встановлений на осі 11 та закріплені в отвори кронштейнів 12 основи 10. Основа 10 має також кронштейн 13 з отвором 14, крізь який пропущений тросик 15, закріплений одним кінцем на кінці малого плеча 9 важеля 7. Основа 10 закріплена збоку на верхньому краю унітазу 2 за допомогою кріпильних елементів самого сидіння. Основа 10 має отвір 16 (фіг. 3, 4, 5, 6, 7). Вісь повороту сидіння 23 утримує механізм 5 за допомогою кріпильного болта 24 та гайки 25. Основа 10 лягає на верхній край унітазу 2, збігаючись отвором 16 з монтажним отвором кріплення на унітазі 2. Вісь повороту сидіння 23 утримує механізм 5 за допомогою кріпильного болта, шляхом притискання основи 10 до верхнього краю унітазу кріпильним болтом 24 та гайкою 25. Велике плече 8 важеля 7 розміщено на верхньому краю унітаза 2 під сидінням 3. Ножний привід 6 (фіг. 1, 2) містить встановлену на підлозі основу 17 з двома кронштейнами 18, в яких закріплена вісь 19. На осі 19 поворотно встановлена педаль 20. На протилежному кінці осі 19 педалі 20 закріплений кінець тросика 15. Пристрій для підйому сидінь унітазів працює таким чином. У неробочому положенні унітаза 2 сидіння 3 опущено на верхній край унітаза 2, а кришка 4 закриває унітаз 2. Між сидінням 3 та верхнім краєм 2 39282 унітаза 2 знаходиться велике плече 8 важеля 7 (фіг. 1). Педаль 20 ножного приводу 6 піднята тросиком 15 у верхнє положення (фіг. 2). Для підйому сидіння 3 з кришкою 4 при малій потребі І користувач натискує ногою на педаль 20 (плавно, для уникнення удару сидіння 3 або кришки 4 по бачку 1 або обмежнику повороту), яка через тросик 15 діє на мале плече 9 важеля 7, повертаючи важіль 7 докола осі 11, при цьому велике плече 8, повертаючись та ковзаючи своїм кінцем по нижній поверхні сидіння 3, піднімає сидіння 3 з кришкою 4 у верхнє положення на кут Р, менший 90° (фіг. 3). Для опускання сидіння 3 після справлення малої потреби користувач відпускає педаль 20 (плавно, для уникнення удару сидіння 3 по верхній крайці унітаза 2, послаблюючи тросик 15 і тим звільняючи важіль 7, при цьому сидіння 3 разом з кришкою 4 під дією власної ваги повертається та опускається на верхню крайку унітаза 2, діючи на плече 8 важеля 7 і тим повертаючи та опускаючи його на ту ж крайку. Важіль 7 може бути рівноплечим, однак при цьому відстані переміщення кінця робочого плеча 8 важеля 7 і кінця привідного плеча 9 однакові, що обумовлює необхідність розміщення важеля 7 занадто близько до осі повороту сидіння 3 і, як наслідок, збільшення навантаження важеля 7, або зменшення кута підйому сидіння 3, що обумовлює незручність користування унітазом. Важільно-тросовий механізм 6 може бути оснащений натяжною пружиною 21 (фіг. 4), яка охоплює тросик 15 і яка закріплена кінцями на кронштейні 13 та на кінці малого важеля 9. У процесі опускання сидіння 3 з кришкою 4 пружина 21 розтягується та компенсує все більшу частину ваги сидіння 3 та кришки 4, що забезпечує безударний контакт сидіння 3 з верхньою крайкою унітаза 2 навіть при різкому відпущенні користувачем педалі 20. Пристрій для підйому сидіння унітаза може бути виконаний з кутом g підйому сидіння З, більшим 90° (фіг. 5, 6). Для забезпечення початкового зусилля для опускання сидіння З тросик 15 охоплений пружиною 21, закріпленою своїм кінцем на кронштейні 13. Довжина пружини 21 вибрана меншою відстані між кронштейном 13 та привідним плечем 9 важеля 7. На заключному етапі підйому сидіння 3 привідне плече 9 торкається кінця пружини 21 і стискує її. Коли користувач відпускає привід поворотів важеля 7, тросик 15 звільняє плече 9 від зусилля, а пружина 21 штовхає плече 9, створюючи початкове зусилля повороту важеля 7. Потім плече 9 відходить від кінця пружини 21, а сидіння 3 разом з важелем 7 опускається вже під дією власної ваги. При різкому відпущенні користувачем приводу поворотів важеля 7 сидіння 3 падає на верхній край унітаза 2. Для уникнення удару сидіння 3 по унітазу між кронштейном 13 та привідним плечем 9 важеля 7 з натяжінням закріплена кінцями натискувальнонатяжна пружина 22 (фіг. 7), тобто пружина, динамічна жорсткість та довжина якої вибрані з умови 11 початкового розпрямлення та наступного розтягування до контакту з верхнім краєм унітаза 2. На початковому eтапі підйому сидіння 3 пружина 22, скорочуючись, робить на привідне плече 9 зусилля в напрямку підйому сидіння 3, а потім плече 9 стискує 11. На початковому етапі опускання сидіння 3 пружина 22, розпрямляючись, робить на плече 9 зусилля в напрямку опускання сидіння 3, а потім починає розтягуватись, компенсуючи все зростаючу частину ваги сидіння 3 з кришкою 4 й тим відвертаючи удар сидіння 3 по верхньому краю унітаза 2. Фіг. 1 3 39282 Фіг. 2 Фіг. 3 4 39282 Фіг. 4 Фіг. 5 Фіг. 6 5 39282 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for lifting seats of water-closet pans
Автори англійськоюRudenko Serhii Pylypovych, Honcharenko Larysa Oleksiivna
Назва патенту російськоюУстройство для подъема сидений унитазов
Автори російськоюРуденко Сергей Филиппович, Гончаренко Лариса Алексеевна
МПК / Мітки
МПК: A47K 13/10
Мітки: сидінь, пристрій, підйому, унітазів
