Пристрій для підйому вантажів

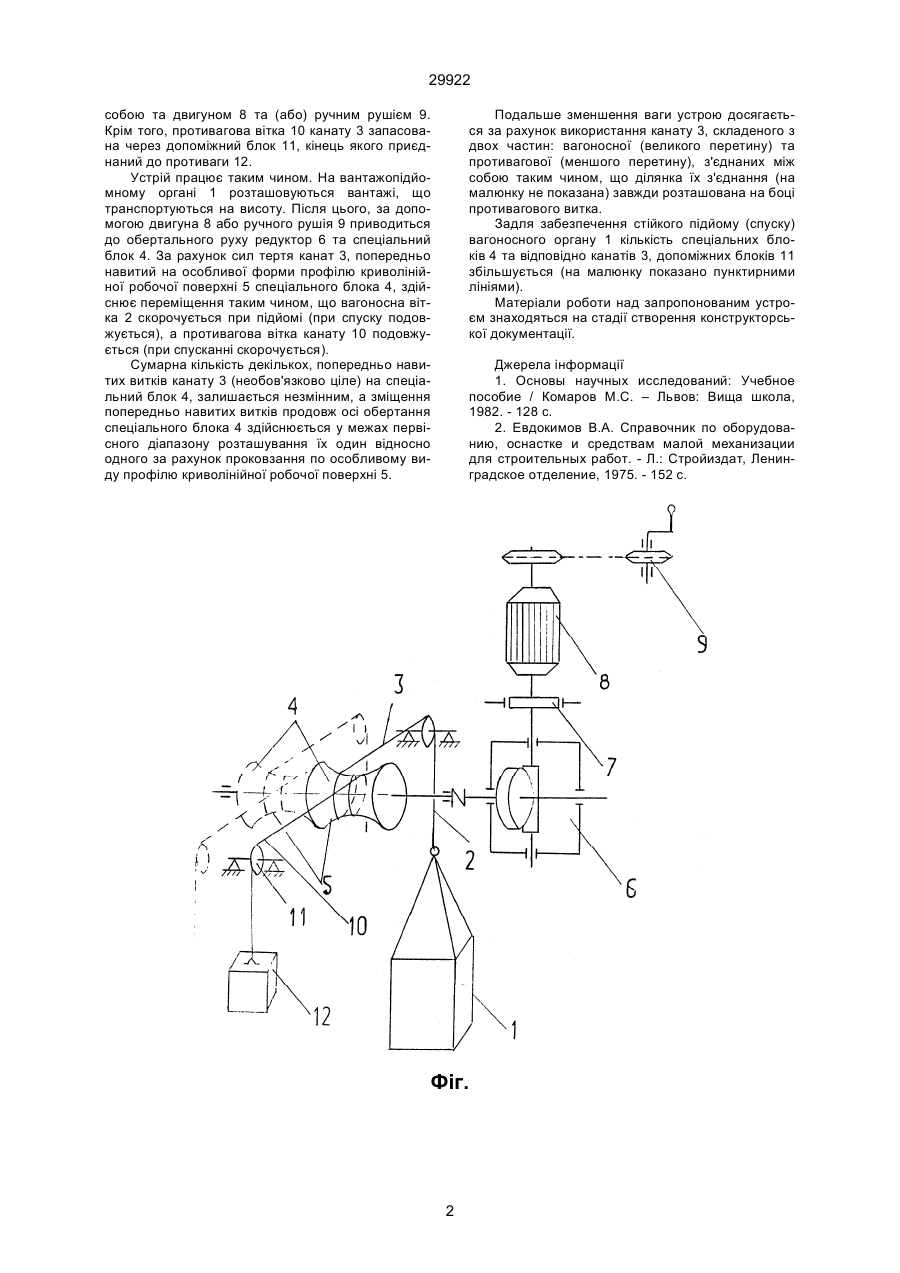

1. Пристрій для підйому вантажів, який складається з просторової конструкції, на якій змонтовано силовий привід автоматичної та (або) ручної дії, який включає в себе: приводний двигун та 29922 собою та двигуном 8 та (або) ручним рушієм 9. Крім того, противагова вітка 10 канату 3 запасована через допоміжний блок 11, кінець якого приєднаний до противаги 12. Устрій працює таким чином. На вантажопідйомному органі 1 розташовуються вантажі, що транспортуються на висоту. Після цього, за допомогою двигуна 8 або ручного рушія 9 приводиться до обертального руху редуктор 6 та спеціальний блок 4. За рахунок сил тертя канат 3, попередньо навитий на особливої форми профілю криволінійної робочої поверхні 5 спеціального блока 4, здійснює переміщення таким чином, що вагоносна вітка 2 скорочується при підйомі (при спуску подовжується), а противагова вітка канату 10 подовжується (при спусканні скорочується). Сумарна кількість декількох, попередньо навитих витків канату 3 (необов'язково ціле) на спеціальний блок 4, залишається незмінним, а зміщення попередньо навитих витків продовж осі обертання спеціального блока 4 здійснюється у межах первісного діапазону розташування їх один відносно одного за рахунок проковзання по особливому виду профілю криволінійної робочої поверхні 5. Подальше зменшення ваги устрою досягається за рахунок використання канату 3, складеного з двох частин: вагоносної (великого перетину) та противагової (меншого перетину), з'єднаних між собою таким чином, що ділянка їх з'єднання (на малюнку не показана) завжди розташована на боці противагового витка. Задля забезпечення стійкого підйому (спуску) вагоносного органу 1 кількість спеціальних блоків 4 та відповідно канатів 3, допоміжних блоків 11 збільшується (на малюнку показано пунктирними лініями). Матеріали роботи над запропонованим устроєм знаходяться на стадії створення конструкторської документації. Джерела інформації 1. Основы научных исследований: Учебное пособие / Комаров М.С. – Львов: Вища школа, 1982. - 128 с. 2. Евдокимов В.А. Справочник по оборудованию, оснастке и средствам малой механизации для строительных работ. - Л.: Стройиздат, Ленинградское отделение, 1975. - 152 с. Фіг. 2 29922 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
