Туалет

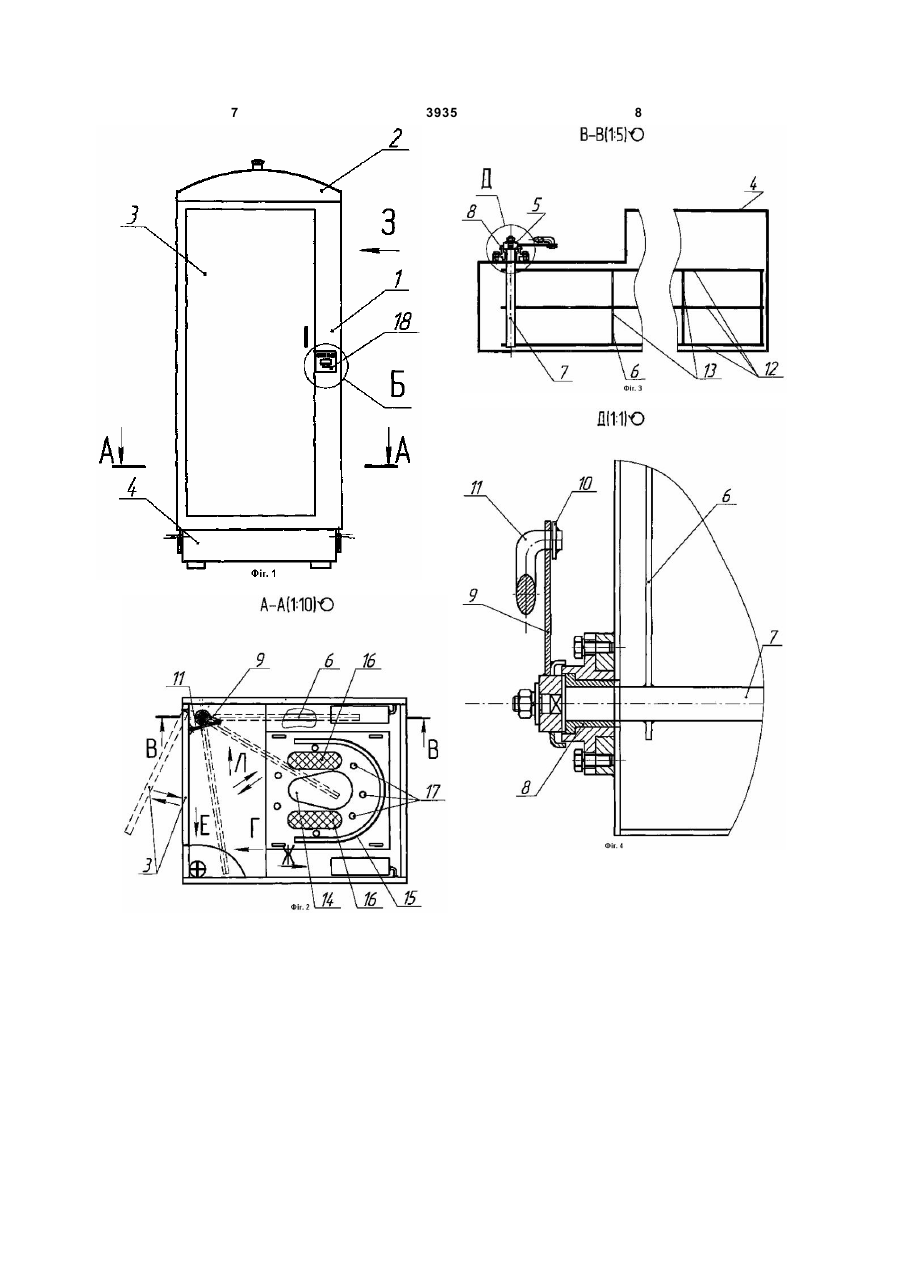

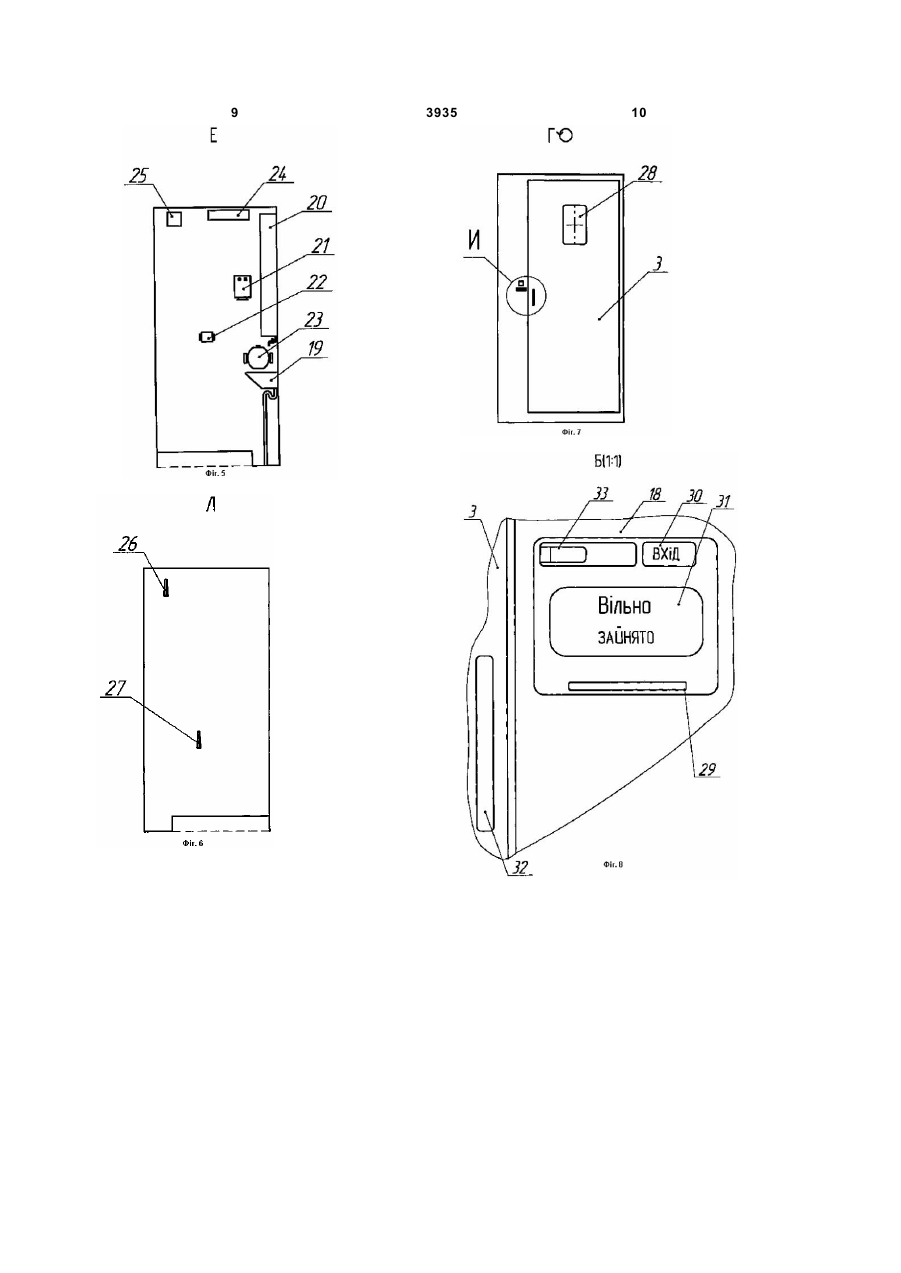

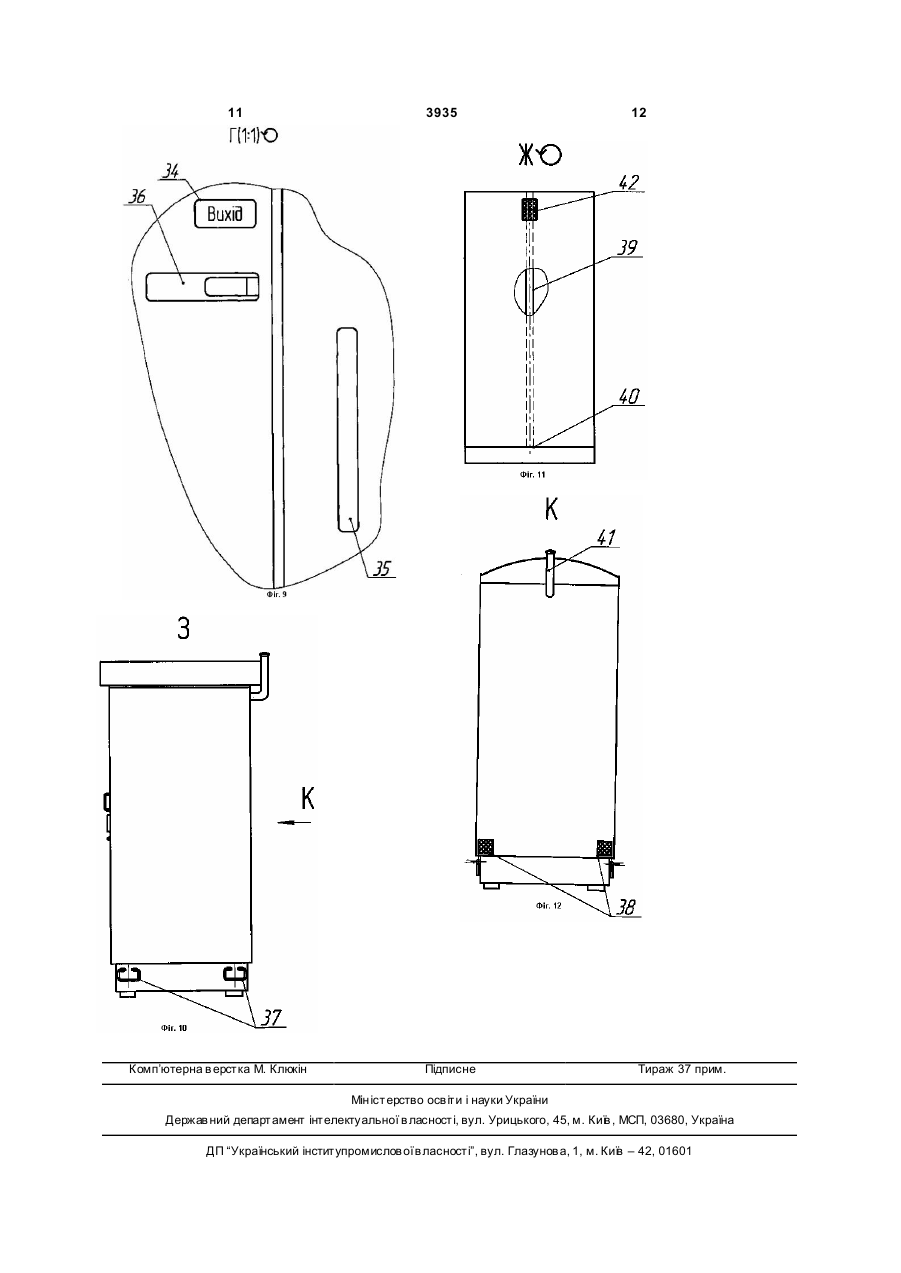

1. Туалет, переважно біологічний, який містить кабіну з дверима та бак з отвором для збору фекалій, який відрізняється тим, що бак обладнаний пристроєм для перемішування фекалій. 2. Туалет за п. 1, який відрізняється тим, що в баці розміщена рідина для переробки фекалій. 3. Туалет за п. 1, який відрізняється тим, що пристрій з'єднаний з дверима з можливістю одночасного переміщення. 4. Туалет за п. 3, який відрізняється тим, що пристрій містить переважно вертикальний вал, на одному кінці якого встановлена мішалка, а на іншому - важіль, шарнірно з'єднаний з дверима. 5. Туалет за п. 4, який відрізняється тим, що мішалка виконана у вигляді рами, яка складається з горизонтальних та вертикальних елементів, причому горизонтальні елементи прикріплені до вертикального вала, а вертикальні - до горизонтальних. 6. Туалет за п. 1, який відрізняється тим, що на верхній стінці бака принаймні з трьох сторін від отвору розміщений бурт. 7. Туалет за п. 1, який відрізняється тим, що верхня стінка бака з обох боків отвору має платформи для ніг відвідувачів, при цьому висота платформ перевищує висоту верхньої стінки принаймні на ділянках між платформами і отвором. 8. Туалет за пп. 6, 7, який відрізняється тим, що на ділянках вер хньої стінки бака між отвором, платформами і буртом виконані щілини. 9. Туалет за п. 1, який відрізняється тим, що двері обладнані електронним замком і мають можливість обертання навколо своєї осі після введення в замок платного електронного коду. 10. Туалет за п. 1, який відрізняє ться тим, що дах кабіни виконаний з світло-проникливого матеріалу. 2 (19) 1 3 Корисна модель належить до комунального господарства і може бути використана в містах, селищах, приватних будинках та на дачах. Відомий комбінований контейнерний біотуалет зі зливним унітазом і фільтруванням стоків в компостую чому біореакторі з фільтр-контейнером [сайт Інтернету rc.nsu.ru/text/ecodom/#11.1]. Недоліком біотуалету є його великі розміри, неможливість транспортування на інше місце і потреба води для змивання фекалій. Відомий переносний біотуалет, складений з двох резервуарів, з'єднаних зачіпками. Верхній резервуар призначений для чистої води і обладнаний насосом для змивання, сидінням і кришкою. Нижній резервуар має клапан, який не пропускає рідину і запахи [сайт Інтернету biotoilet.by.ru/where.shtml]. Недоліком біотуалету є потреба води для змивання фекалій, наявність насосу та необхідність пристроїв для постачання електроструму для насоса. Відомий біотуалет, який вибраний в якості прототипу як найбільш близьке по технічній суті рішення і містить кабіну, приступок з дверима, бак з отвором у верхній стінці, циліндричний резервуар з біорідиною, сполучений з баком, при цьому розміри бака перевищують габарити кабіни, що дозволяє ззовні видаляти рідкі фракції з бака (сайт Інтернету www.feruza.ru/biotual.shtml). Недоліком біотуалету є великі експлуатаційні витрати, пов'язані з необхідністю часто видаляти рідкі фракції. Насамперед в зимових умовах користування біотуалетом приводить к накопичуванню твердих фракцій фекалій біля отвору, а взимку ще й змерзанню цих фракцій. Це обумовлює додаткове чищення біотуалету, тому що накопичені біля отвору тверді фракції мають висоту більше, ніж рівень біорідини в баці і не переробляються біорідиною. До того ж ці накопичення не дозволяють новим фекаліям заповнювати бак. В основу корисної моделі поставлена задача: за рахунок вдосконалення конструкції туалету забезпечити зменшення експлуатаційних витрат на чищення туалету, а також якісну переробку фекалій біорідиною. Поставлена задача вирішується в туалеті, переважно, біологічному, який містить кабіну з дверима та бак з отвором у верхній стінці для збору фекалій, в якому, згідно корисної моделі, бак обладнаний пристроєм для перемішування фекалій. Зокрема: - в баці розміщена біорідина для переробки фекалій; - пристрій з'єднаний з дверима і має можливість одночасного переміщення з дверима, для чого обладнаний вертикальним валом, на одному кінці якого встановлена мішалка, а на іншому важіль, шарнірне з'єднаний з дверима; мішалка має рамну конструкцію і складається з горизонтальних та вертикальних елементів; горизонтальні 3935 4 елементи прикріплені до вала, а вертикальні - до горизонтальних; - на верхній стінці бака, принаймні, з трьох сторін отвору розміщений бурт, вер хня стінка з обох боків отвору має платформи для ніг відвідувачів, при чому висота платформ перевищує висоту вер хньої стінки баку, принаймні, на ділянках між платформами і отвором; - на ділянках верхньої стінки бака між отвором, платформами і буртом виконані щілини; - двері туалету обладнані дзеркалом та електронним замком і мають можливість обертання навколо своєї осі після введення в замок платного електронного коду; - дах кабіни виконаний з світлопрониклового матеріалу, в стінки кабіни вмонтовані умивальник та бачок для води, які з'єднані між собою, бачок для дезінфекційної рідини, електрорушник, кронштейн для туалетного паперу, а також пристрій для репродукції звуків, переважно музики; - зсередини до бокових стінок туалету прикріплені гачки для торбинок і верхнього одягу, а також світильник; - ззовні на протилежних стінках бака розміщені переважно по два кронштейни для транспортування туалету; - в нижній та верхній частинах стінок кабіни виконані отвори для вентиляції кабіни; у верхньому отворі може бути розміщений витяжний вентилятор; - порожнина бака з’єднується з атмосферою за допомогою трубопроводу. Корисна модель пояснюється кресленнями, на яких зображені: Фіг.1 - зовнішній вигляд туалету; Фіг.2-12 - окремі частини туалету у розрізах або на місцевих виглядах. Туалет вміщує кабіну 1 з дахом 2 і дверима 3 (Фіг.1). Для економії енергії на освітлення кабіни 1 дах 2 виконаний із, здебільшого, світлопрониклового матеріалу. Кабіна 1 встановлена на бак 4 для збору фекалій. Бак 4 обладнаний пристроєм 5 для перемішування фекалій (Фіг.2, 3, 4). Пристрій 5 вміщує мішалку б, яка розташована в баці 4 і встановлена на одному кінці вертикального валу 7. Вал 7 іншим кінцем розміщений в підшипниковій опорі 8 і має можливість обертання навколо своєї осі. Опора 8 встановлена на верхній стінці баку 4. З валом 7 жорстко зв'язаний одним своїм кінцем важіль 9. Другим кінцем важіль 9 за допомогою шарніру 10 та важеля 11 шарнірне зв'язаний з дверима 3. Мішалка 6 виконана рамною конструкцією і складається з горизонтальних полиць 12 та вертикальних елементів 13. Горизонтальні полиці 12 прикріплені до вертикального валу 7, а вертикальні елементи 13 з'єднують між собою горизонтальні полиці 12, створюючи раму. У верхній стінці бака 4 виконаний отвір 14, через який фекалії наповнюють бак 4. Принаймні, з трьох сторін отвору 14 на стінці розміщений бурт 5 3935 6 15, який не дає рідким фракціям фекалій замка 18 (Фіг.8) опускають монету України або розтікатися по поверхні верхньої стінки бака 4. вводять електронну картку і натискають кнопку 30 Між буртом 15 і отвором 14, з обох боків осз надписом „Вхід". Водночас на світловому табло таннього 14. на верхній стінці бака 4 є платформи 31 з'являється в червоному кольорі слово „Зайня16 для ніг відвідувачів. Платформи 16 або привато". Тільки після цього можна відкрити двері 3 за рюють до стінки як окремі частини, або виштампоручку 32 і увійти в туалет. При відсутності елеквують при виготовленні (профільованої у цьому троструму в туалеті замок 18 можна відкрити за разі) стінки. важіль 33. При відкритті туалету двері 3, обертаюЩоб рідкі фракції фекалій не забруднювали чись навколо своєї осі, примушують за допомогою ноги відвідувачів, платформи виконують з висотою важелів 9, 11 обертатися навколо своєї осі верти(над рівнем підлоги туалету), яка перевищує високальний вал 7, а також мішалку 6. Мішалка 6, пету вер хньої стінки бака 4, принаймні, на ділянках реміщується в баці 4 з одного його боку в інший, між платформами 16 і отвором 14. переміщує полицями 12 і стінками 13 розташовані Для гарантованого стоку рідких фракцій фев баці 4 фекалії і забезпечує їх рівномірний розкалій у бак 4 доцільно виконати кілька щілин 17 поділ по поверхні дна. Це обумовлює більш швидміж отвором 14, платформами 16 і буртом 15. ку і якісну переробку фекалій бюрідиною, що знаДля переробки фекалій в баці 4 доцільно мати ходиться в баці 4. біологічну рідину (не показана). При закритті двері 3 відвідувачем, який знахоДвері 3 туалету устатковані електронним замдиться в туалеті, замок 18 вже не дозволяє іншим ком 18 (Фіг.1) з платним електронним кодом. В особам увійти зовні в туалет. якості платного коду використовуються монети Перш, ніж користуватися туалетом, відвідувач України або спеціальні електронні картки (чіпскидає верхній одяг та вішає його на гачок 26, торкартки). бинку вішає на гачок 27 і вмикає світильник 24 Для більш якісного обслуговування доцільно в (якщо це потрібно). Далі відвідувач стави ть ноги стінки кабіни 1 вмонтувати з'єднані між собою на платформи 16 і віддаляє фекалії скрізь отвір умивальник 19 і бачок 20 для води, електрорушник 14, а рідкі фракції фекалій також скрізь щілини 17 21, кронштейн для туалетного паперу, бачок 23 в бак 4. Неприємні запахи видаляються з бака 4 для дезінфекційної рідини (наприклад, мила), через трубопровід 39, аерація кабіни 1 світильник 24, радіопристрій 25 з мікрофоном (для здійснюється через отвори 38, 42. Процес супрорепродукції музики або повідомлень оператора, воджується лагідною музикою з пристрою 25. Далі який обслуговує наданий туалет або систему туавідвідувач користується папером з кронштейна 22, летів в заданому районі), гачки 26, 27 для верхмиє руки в умивальнику 19 за допомогою нього одягу і торбинок (Фіг. 5, 6). дезінфекційної рідини з бачка 23 і води з бачка 20, З вн утрішньої сторони двері 3 на її стінку висушує р уки електрорушником 21 і приводить доцільно встановити дзеркало 28 (Фіг.7). себе й свій верхній одяг в належний стан, кориСкладові частини 19-28 туалету забезпечують стуючись дзеркалом 28. більш високу якість обслуговування відвідувачів і, Для виходу з туалету відвідувач натискає як наслідок, виключають можливість пошкодження кнопку 34 з надписом „Вихід" й відкриває двері 3 за чи забруднення туалету (з-за поганого настрою), допомогою ручки 35. Водночас на світловому табщо також обумовлює зменшення експлуатаційних ло 31 з'являється в зеленому кольорі слово витрат. „Вільно". При відсутності електроструму в туалеті Для транспортування туалету на протилежних двері 3 зсередини відкриваються механічним вастінках бака 4 розміщені переважно по два кронжелем 36 (Фіг.9). штейни 37 (Фіг. 10). Після виходу відвідувача й закриття ним двеЗ метою аерації кабіни 1 і бака 4 туалет має рей 3 замок 18 закриває двері 3 і не дозволяє без отвори 38 в нижній частині кабіни 1 і трубопровід попередньої оплати відкрити їх. Водночас пристрій 39, який одним кінцем 40 з'єднаний з порожниною 5 перемішує фекалії і рівномірно розповсюджує їх бака 4, а другим кінцем 41-з атмосферою, при в порожнині бака 4. цьому краща аерація буде досягнута, якщо висота Конструкція туалету забезпечує щільне заповцього кінця буде якомога більшою, принаймні, нення і повну переробку фекалій біорідиною. Це більше, ніж висота даху 2 (Фіг.11,12). Для покраобумовлює збільшення кількості відвідувачів туащення аерації кабіни 1 в її верхній частині виколету між двома суміжними його очищеннями або нується додатковий отвір 42 (Фіг.11), в який може зменшення кількості очищень за фіксований бути встановлений витяжний вентилятор (не покатермін. В обох випадках скорочуються експлуазаний). таційні витрати. Туалет працює наступним чином. В проріз 29 7 3935 8 9 3935 10 11 Комп’ютерна в ерстка М. Клюкін 3935 Підписне 12 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
