Водоподавач

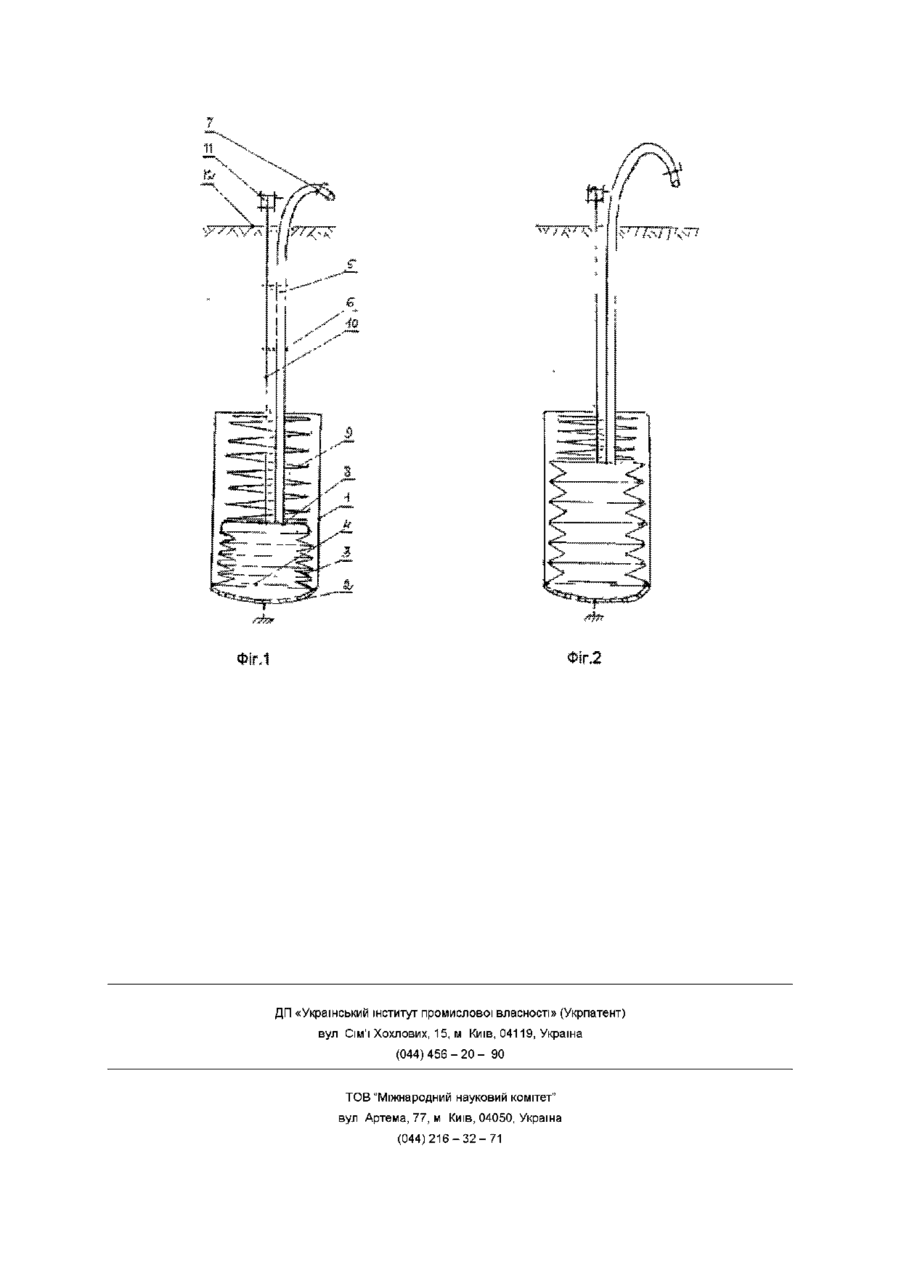

Водоподавач, що містить ЗОВНІШНІЙ бак, внутрішню МІСТКІСТЬ, приймальний клапан, водопровідний гнучкий шланг з краном і лебідку з тросом, який відрізняється тим, що у зовнішньому баці дно виконане опуклим з отворами і має дужку з тросом для заякорення до дна водоймища, а Винахід відноситься до водопостачання Відомий - "Шахтний колодязь" [(11) 806309/29-21, (22) -13 09 78, (46) - 30 0186, бюл №4], містить ведучий барабан з рукояткою і трос з відром, яке має приймальний клапан у дні При торканні дна відра до води під його тиском відро заповнюється водою, потім тяговим зусиллям барабана з тросом відро з водою подається споживачу У пропонуємому водоподатчику тяга лебідки з тросом стискує пружину, яка потім витісняє воду з бака і по шлангу подає споживачу на помост Суть винаходу Збільшити КІЛЬКІСТЬ подаваємої води споживачу при меншій затраті праці, що дасть економічний ефект На кресленні(Фіг 1 і Фіг 2) показано пристрій без води і заповнений водою Містить ЗОВНІШНІЙ бак 1, в якому дно опукле з отворами, зверху має планку з отворами Дужка 2, прикріплена до дна бака і має трос для заякорення до дна водоймища Внутрішня МІСТКІСТЬ 3 з еластичною стінкою у вигляді гофри з кільцями, її нижній кінець прикріпле зверху має планку з отвором, до внутрішньої стіни бака прикріплена МІСТКІСТЬ З еластичною стінкою у вигляді гофрів з кільцями, до внутрішньої сторони дна МІСТКОСТІ прикріплено приймальний клапан, кришка МІСТКОСТІ з'єднана з гнучким водопровідним шлангом, що має хомути у вигляді спарених кілець, шланг виведений на поміст до споживача і має кран, кришка МІСТКОСТІ з'єднана з пружиною, що розташована під планкою зовнішнього бака і тросом, який вільно проходить через середину пружини, отвори планки і хомути шланга, а другим кінцем з'єднаний з лебідкою, що має фіксатори ний до внутрішньої стінки зовнішнього бака біля його дна Клапан 4 приймальної МІСТКОСТІ 3, гнучкий шланг 5, прикріплений до кришки МІСТКОСТІ 3, вільно проходе через отвір в планці зовнішнього бака 1, має хомути у вигляді спарених кілець, виходе на помост до споживача води, де має кран 7 МІСТКІСТЬ 3 має кришку 8, яка зверху має пружину 9, в якій верхній кінець знаходиться під планкою зовнішнього бака 1 Трос 10, прикріплений до кришки 8 МІСТКОСТІ 3, вільно проходить в середині пружини 9, отвори в планці бака 1 і хомутів в шланга 5, і з'єднай з лебідкою 11 на помості 12 , що має фіксатори При роботі бак занурюється у глибину водоймища і за допомогою троса дужки 2 закріплюється Тяговим зусиллям лебідки 11, троса 10, кришки 8 МІСТКОСТІ 3 сжимає пружину 9 при цьому МІСТКІСТЬ 3 заповнюється водою і фіксується лебідкою При знятому фіксаторі і откритому крані 7, тиск пружини 9 на кришку 8 витісняє з МІСТКОСТІ З воду, яка по шлангу 5 подається на помост 12 споживачам води Далі цикл повторюється О со сч 00 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
