Двотактний симетричний підсилювач струму

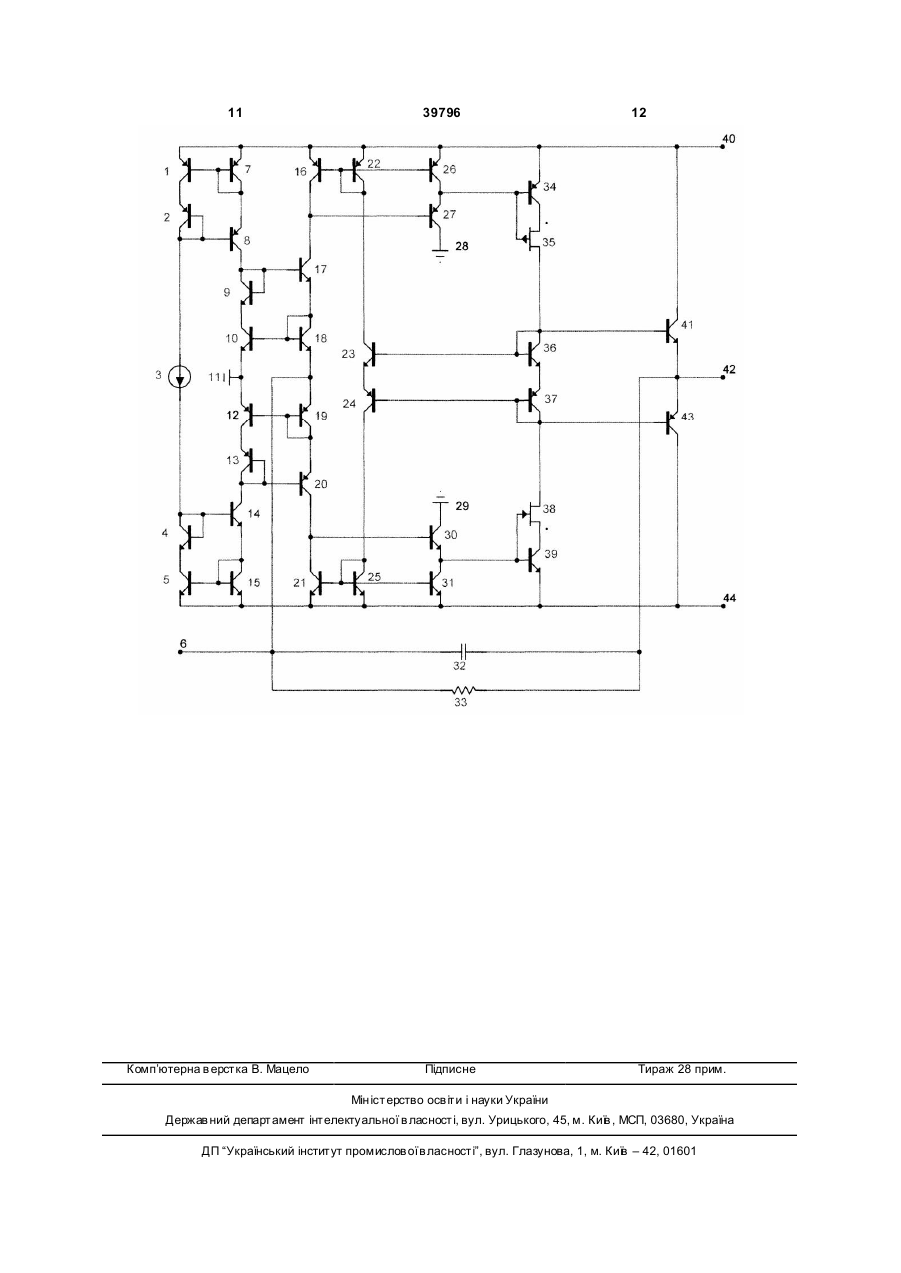

Двотактний симетричний підсилювач струму, що містить резистор зворотного зв'язку, коригуючий конденсатор, шини додатного та від'ємного живлення, вхідну і вихідн у шини, шину нульового потенціалу, тринадцять n-p-n та тринадцять p-n-p біполярних транзисторів, один p-типу і один n-типу польові транзистори, причому вхідн у шину з'єднано з емітерами першого n-p-n і другого p-n-p біполярних транзисторів, а також з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, бази і колектори першого p-n-p і другого n-p-n біполярних транзисторів з'єднані з базами третього n-p-n і восьмого p-n-p біполярних транзисторів, а їх емітери об'єднані і підключені до шини нульового потенціалу, база і колектор четвертого p-n-p біполярного транзистора з'єднані з базою п'ятого p-n-p біполярного транзистора, а їх емітери підключені до шини додатного живлення, база і колектор сьомого n-p-n біполярного транзистора з'єднані з базою шостого n-p-n біполярного транзистора, а їх емітери підключені до шини від'ємного живлення, база і колектор десятого p-n-p біполярного транзистора з'єднані з базою дев'ятого pn-p біполярного транзистора і колектором дванадцятого n-p-n біполярного транзистора, а їх емітери підключені до шини додатного живлення, база і колектор шістнадцятого n-p-n біполярного транзистора з'єднані з базою п'ятнадцятого n-p-n біполярного транзистора і колектором вісімнадцятого pn-p біполярного транзистора, а їх емітери підключені до шини від'ємного живлення, бази і колектори тринадцятого p-n-p і дев'ятнадцятого n-p-n біполярних транзисторів з'єднані з базами дванадцятого n-p-n і вісімнадцятого p-n-p, базами чотирнадцятого n-p-n і двадцятого p-n-p біполярних транзисторів та витоками першого p-типу і другого n-типу польових транзисторів відповідно, 2 (19) 1 3 39796 4 нзистора з'єднані з другим виводом джерела тором і базою другого p-n-p біполярного транзисструму і базою двадцять восьмого n-p-n біполяртора, колектор тридцятого p-n-p біполярного транного транзистора, а емітер - з колектором шостого зистора з'єднаний з колектором п'ятнадцятого і n-p-n біполярного транзистора, емітер двадцять базою тридцять другого n-p-n біполярних транзисвосьмого n-p-n біполярного транзистора з'єднаний торів, причому колектор тридцять другого n-p-n з базою і колектором сьомого n-p-n біполярного біполярного транзистора підключений до шини транзистора, колектор двадцять восьмого n-p-n нульового потенціалу, а емітер з'єднаний з колекбіполярного транзистора з'єднаний з базою і колетором тридцять першого і базою сімнадцятого n-pктором двадцять дев'ятого p-n-p і базою тридцятоn біполярних транзисторів, емітер тридцять перго p-n-p біполярних транзисторів, емітери двадцяшого n-p-n біполярного транзистора підключено до ть дев'ятого p-n-p біполярного транзистора шини від'ємного живлення, а базу - до бази і колез'єднані з колектором восьмого p-n-p біполярного ктора шістнадцятого n-p-n біполярного транзистотранзистора, а емітер тридцятого p-n-p - з колекра. Корисна модель відноситься до імпульсної техніки і може бути використана в аналоговоцифрових перетворювачах і цифрових вимірювальних приладах. Відомо різницевий підсилювач струму [Патент України №11301, бюл. №6, 2005р.], який містить двадцять шість транзисторів, три резистори, шину нульового потенціалу, шини додатного та від'ємного живлення, резистор зворотного зв'язку, вхідну та ви хідну шини, причому вхідну шин у з'єднано з емітерами першого і другого транзисторів, а також з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, бази першого і другого транзисторів з'єднано з базами та колекторами третього і четвертого транзисторів відповідно, а також з колекторами п'ятого і шостого транзисторів відповідно, емітери третього і четвертого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази п'ятого і шостого транзисторів з'єднано з базами та колекторами сьомого і восьмого транзисторів відповідно, а також з виводами першого резистора, емітери п'ятого, сьомого, дев'ятого, одинадцятого дев'ятнадцятого транзисторів з'єднано з шиною додатного живлення, емітери шостого, восьмого, десятого, дванадцятого і двадцятого транзисторів з'єднано з шиною від'ємного живлення, колектори дев'ятого і десятого транзисторів з'єднано з колекторами першого і другого транзисторів відповідно, а також з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, бази дев'ятого і десятого транзисторів з'єднано з базами та колекторами одинадцятого і дванадцятого транзисторів відповідно, а також з колекторами тринадцятого і чотирнадцятого транзисторів відповідно та з першими виводами другого і третього резисторів, другі виводи другого і третього резисторів з'єднано з базами та колекторами дев'ятнадцятого і двадцятого транзисторів відповідно, а також з емітерами п'ятнадцятого і шістнадцятого транзисторів відповідно, емітери тринадцятого і чотирнадцятого транзисторів об'єднано, бази тринадцятого і чотирнадцятого транзисторів з'єднано з базами та колекторами сімнадцятого і вісімнадцятого транзисторів відповідно, а також з колекторами п'ятнадцятого і шістнадцятого транзисторів відповідно, а також з базами двадцять першого, двадцять другого, двадцять третього та двадцять четвертого, двадцять п'ятого, двадцять шостого транзисторів відповідно, емітери сімнадцятого і вісімнадцятого транзисторів об'єднано, колектори двадцять першого, двадцять другого, двадцять третього транзисторів з'єднано з шиною додатного живлення, колектори двадцять четвертого, двадцять п'ятого, двадцять шостого транзисторів з'єднано з шиною від'ємного живлення, бази двадцять першого, двадцять другого, двадцять третього, двадцять четвертого, двадцять п'ятого, двадцять шостого транзисторів об'єднано та з'єднано з другими виводами резистора зворотного зв'язку та коригуючого конденсатора, а також з вихідною шиною. Недоліком аналогу є значна нелінійність і низький коефіцієнт передачі. За прототип взято двотактний симетричний підсилювач струму [Патент України №25609, бюл. №12, 2007p.], який містить резистор зворотного зв'язку, коригуючий конденсатор, шини додатного та від'ємного живлення, вхідн у і ви хідну шини, шин у н ульового потенціалу, тринадцять n-p-n та тринадцять p-n-p біполярних транзисторів, один p-типу і один n-типу польові транзистори, причому вхідну шину з'єднано з емітерами першого n-p-n і другого p-n-p біполярних транзисторів, а також з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, бази першого n-p-n і другого p-n-p біполярних транзисторів з'єднано з базами та колекторами третього n-p-n і четвертого p-n-p біполярних транзисторів відповідно, а також з колекторами п'ятого p-n-p і шостого n-p-n біполярних транзисторів відповідно, емітери третього n-p-n і четвертого p-n-p біполярних транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази п'ятого p-n-p і шостого n-p-n біполярних транзисторів з'єднано з базами та колекторами сьомого p-n-p і восьмого n-p-n біполярних транзисторів відповідно, а також з виводами джерела струму, емітери п'ятого p-n-p, сьомого p-n-p, дев'ятого p-np, одинадцятого p-n-p і п'ятнадцятого p-n-p біполярних транзисторів з'єднано з шиною додатного живлення, емітери шостого n-p-n, восьмого n-p-n, десятого n-p-n, дванадцятого n-p-n і шістнадцятого n-p-n біполярних транзисторів з'єднано з шиною від'ємного живлення, колектори дев'ятого p-n-p і десятого n-p-n біполярних транзисторів з'єднано з колекторами першого n-p-n і другого p-n-p біполярних транзисторів відповідно, а також з базою 5 39796 6 п'ятнадцятого p-n-p і шістнадцятого n-p-n біполярденсатора, бази і колектори першого p-n-p і другоних транзисторів відповідно, а також з затворами го n-p-n біполярних транзисторів з'єднані з базами першого p-типу і другого n-типу польових транзистретього n-p-n і восьмого p-n-p біполярних транзиторів, бази дев'ятого p-n-p і десятого n-p-n біполясторів, а їх емітери об'єднано і підключено до ширних транзисторів з'єднано з базами та колектони нульового потенціалу, база і колектор четверрами одинадцятого p-n-p і дванадцятого n-p-n того p-n-p біполярного транзистора з'єднано з біполярних транзисторів відповідно, а також з кобазою п'ятого p-n-p біполярного транзистора, а їх лекторами тринадцятого n-p-n і чотирнадцятого pемітери підключено до шини додатного живлення, n-p біполярних транзисторів відповідно, емітери база і колектор сьомого n-p-n біполярного транзитринадцятого n-p-n і чотирнадцятого p-n-p біполястора з'єднано з базою шостого n-p-n біполярного рних транзисторів об'єднано, бази тринадцятого nтранзистора, а їх емітери підключено до шини віp-n і чотирнадцятого p-n-p біполярних транзисторів д'ємного живлення, база і колектор десятого p-n-p з'єднано з базами та колекторами сімнадцятого nбіполярного транзистора з'єднано з базою дев'ятоp-n і вісімнадцятого p-n-p біполярних транзисторів го p-n-p біполярного транзистора і колектором відповідно, а також з емітерами дев'ятнадцятого nдванадцятого n-p-n біполярного транзистора, а їх p-n і двадцятого p-n-p біполярних транзисторів емітери підключено до шини додатного живлення, відповідно, емітери сімнадцятого n-p-n і вісімнадбаза і колектор шістнадцятого n-p-n біполярного цятого p-n-p біполярних транзисторів об'єднано, транзистора з'єднано з базою п'ятнадцятого n-p-n витоки першого p-типу і другого n-типу польових біполярного транзистора і колектором вісімнадцятранзисторів з'єднано з колекторами п'ятнадцятого того p-n-p біполярного транзистора, а їх емітери p-n-p і шістнадцятого n-p-n біполярних транзистопідключено до шини від'ємного живлення, бази і рів відповідно, стоки першого p-типу і другого nколектори тринадцятого p-n-p і дев'ятнадцятого nтипу польових транзисторів з'єднано з базами та p-n біполярних транзисторів з'єднані з базами колекторами дев'ятнадцятого n-p-n і двадцятого pдванадцятого n-p-n і вісімнадцятого p-n-p, базами n-p біполярних транзисторів відповідно, а також з чотирнадцятого n-p-n і двадцятого p-n-p біполярбазами двадцять першого n-p-n і двадцять другого них транзисторів та витоками першого p-типу і p-n-p біполярних транзисторів відповідно, емітери другого n-типу польових транзисторів відповідно, двадцять першого n-p-n і двадцять другого p-n-p емітери дванадцятого n-p-n і вісімнадцятого p-n-p, біполярних транзисторів з'єднано з базами та коа також тринадцятого n-p-n і дев'ятнадцятого p-n-p лекторами двадцять третього n-p-n і двадцять чебіполярних транзисторів об'єднано відповідно, твертого p-n-p біполярних транзисторів відповідно, емітери чотирнадцятого n-p-n і двадцятого p-n-p а також з базами двадцять п'ятого n-p-n і двадцять біполярних транзисторів об'єднано і підключено до шостого p-n-p біполярних транзисторів відповідно, другого виводу конденсатора і другого виводу реемітери двадцять третього n-p-n і двадцять четвезистора та вихідної шини, колектори чотирнадцяртого p-n-p біполярних транзисторів об'єднано, того n-p-n типу і двадцятого p-n-p типу біполярних колектори двадцять першого n-p-n і двадцять п'я транзисторів підключено до шини додатного та того n-p-n біполярних транзисторів з'єднано з шивід'ємного живлення відповідно, емітери одинадною додатного живлення, колектори двадцять друцятого p-n-p і сімнадцятого n-p-n біполярних трангого p-n-p двадцять шостого p-n-p біполярних зисторів підключено до шини додатного та від'ємтранзисторів з'єднано з шиною від'ємного живленного живлення відповідно, а бази з'єднано із ня, емітери двадцять п'ятого n-p-n і двадцять шосзатворами першого p-типу і другого n-типу польотого p-n-p біполярних транзисторів об'єднано та вих транзисторів, стоки першого p-типу і другого nз'єднано з другими виводами резистора зворотнотипу польових транзисторів з'єднано з колектораго зв'язку та коригуючого конденсатора, а також з ми одинадцятого p-n-p і сімнадцятого n-p-n біповихідною шиною. лярних транзисторів відповідно, введено три n-p-n Недоліком прототипу є низький коефіцієнт підта три p-n-p біполярних транзисторів, причому силення по струму, що обмежує галузь викорисбаза і колектор двадцять першого p-n-p біполярнотання пристрою. го транзистора з'єднано з першим виводом джеВ основу корисної моделі поставлено задачу рела струму і базою двадцять другого p-n-p біпостворення двотактного симетричного підсилювача лярного транзистора, а емітер з колектором струму, в якому за рахунок введення нових елеп'ятого p-n-p біполярного транзистора, емітер дваментів та зв'язків між ними підвищується коефіцідцять другого p-n-p біполярного транзистора з'єдєнт підсилення, це розширює галузь використання нано з базою і колектором четвертого p-n-p біпокорисної моделі у різноманітних пристроях імпульлярного транзистора, колектор двадцять другого сної та обчислювальної техніки, автоматики тощо. p-n-p біполярного транзистора з'єднано з базою і Поставлена задача досягається тим, що у колектором двадцять третього n-p-n і базою двадвотактний симетричний підсилювач струму, який дцять четвертого n-p-n біполярних транзисторів, містить резистор зворотного зв'язку, коригуючий емітери двадцять третього n-p-n біполярного транконденсатор, шини додатного та від'ємного живзистора з'єднано з колектором третього n-p-n білення, вхідн у і ви хідну шини, шину н ульового пополярного транзистора, а емітер двадцять четвертенціалу, тринадцять n-p-n та тринадцять p-n-p того n-p-n з колектором і базою першого n-p-n біполярних транзисторів, один p-типу і один n-типу біполярного транзистора, колектор двадцять четпольові транзистори, причому вхідн у шину з'єднавертого n-p-n біполярного транзистора з'єднано з но з емітерами першого n-p-n і другого p-n-p біпоколектором дев'ятого і базою двадцять п'ятого p-nлярних транзисторів, а також з першими виводами p біполярних транзисторів, причому колектор дварезистора зворотного зв'язку та коригуючого кондцять п'ятого p-n-p біполярного транзистора під 7 397968 ключено до шини нульового потенціалу, а емітер p-типу 35 і другого n-типу 38 польових транзистоз'єднано з колектором двадцять шостого і базою рів відповідно, емітери дванадцятого n-p-n 23 і одинадцятого p-n-p біполярних транзисторів, емівісімнадцятого p-n-p 24, а також тринадцятого n-pтер двадцять шостого p-n-p біполярного транзисn 36 і дев'ятнадцятого p-n-p 37 біполярних транзитора підключено до шини додатного живлення, а сторів об'єднано відповідно, емітери чотирнадцябазу -до бази і колектора десятого p-n-p біполяртого n-p-n 41 і двадцятого p-n-p 43 біполярних траного транзистора, база і колектор двадцять сьомонзисторів об'єднано і підключено до другого го n-p-n біполярного транзистора з'єднано з друвиводу коригуючого конденсатора 32 і другого вигим виводом джерела струму і базою двадцять воду резистора зворотного зв'язку 33 та вихідної восьмого n-p-n біполярного транзистора, а емітер шини 42, колектори чотирнадцятого n-p-n 41 типу і з колектором шостого n-p-n біполярного транзисдвадцятого p-n-p 43 типу біполярних транзисторів тора, емітер двадцять восьмого n-p-n біполярного підключено до шини додатного 40 та від'ємного 44 транзистора з'єднано з базою і колектором сьоможивлення відповідно, емітери одинадцятого p-n-p го n-p-n біполярного транзистора, колектор два34 і сімнадцятого n-p-n 39 біполярних транзисторів дцять восьмого n-p-n біполярного транзистора підключено до шини додатного 40 та від'ємного 44 з'єднано з базою і колектором двадцять дев'ятого живлення відповідно, а бази з'єднано із затворами p-n-p і базою тридцятого p-n-p біполярних транзипершого p-типу 35 і другого n-типу 38 польових сторів, емітери двадцять дев'ятого p-n-p біполяртранзисторів, стоки першого p-типу 35 і друго го nного транзистора з'єднано з колектором восьмого типу 38 польових транзисторів з'єднано з колектоp-n-p біполярного транзистора, а емітер тридцяторами одинадцятого p-n-p 34 і сімнадцятого n-p-n го p-n-p з колектором і базою другого p-n-p біполя39 біполярних транзисторів відповідно, база і корного транзистора, колектор тридцятого p-n-p білектор двадцять першого p-n-p 2 біполярного траполярного транзистора з'єднано з колектором нзистора з'єднано з першим виводом джерела п'ятнадцятого і базою тридцять другого n-p-n біпоструму 3 і базою двадцять другого p-n-p 8 біполялярних транзисторів, причому колектор тридцять рного транзистора, а емітер з колектором п'ятого другого n-p-n біполярного транзистора підключено p-n-p 1 біполярного транзистора, емітер двадцять до шини нульового потенціалу, а емітер з'єднано з другого p-n-p 8 біполярного транзистора з'єднано з колектором тридцять першого і базою сімнадцятобазою і колектором четвертого p-n-p 7 біполярного го n-p-n біполярних транзисторів, емітер тридцять транзистора, колектор двадцять другого p-n-p 8 першого n-p-n біполярного транзистора підключебіполярного транзистора з'єднано з базою і колекно до шини від'ємного живлення, а базу - до бази і тором двадцять третього n-p-n 9 і базою двадцять колектора шістнадцятого n-p-n біполярного транчетвертого n-p-n 17 біполярних транзисторів, емізистора. тери двадцять третього n-p-n 9 біполярного транНа кресленні представлено принципову схему зистора з'єднано з колектором третього n-p-n 10 двотактного симетричного підсилювача струму. біполярного транзистора, а емітер двадцять четПристій містить вхідну шину 6, яку з'єднано з вертого n-p-n 17 з колектором і базою першого n-pемітерами першого n-p-n 18 і другого p-n-p 19 біn 18 біполярного транзистора, колектор двадцять полярних транзисторів, а також з першими вивочетвертого n-p-n 17 біполярного транзистора з'єддами резистора зворотного зв'язку 33 та коригуюнано з колектором дев'ятого 16 і базою двадцять чого конденсатора 32, бази і колектори першого nп'ятого p-n-p 27 біполярних транзисторів, причому p-n 18 і другого p-n-p 19 біполярних транзисторів колектор двадцять п'ятого p-n-p 27 біполярного з'єднані з базами третього n-p-n 10 і восьмого 12 транзистора підключено до шини нульового потеp-n-p біполярних транзисторів, а їх емітери об'єднціалу 28, а емітер з'єднано з колектором двадцянано і підключено до шини нульового потенціалу ть шостого 26 і базою одинадцятого p-n-p 34 біпо11, база і колектор четвертого p-n-p 7 біполярного лярних транзисторів, емітер двадцять шостого p-nтранзистора з'єднано з базою п'ятого p-n-p 1 біпоp 26 біполярного транзистора підключено до шини лярного транзистора, а їх емітери підключено до додатного живлення 40, а базу - до бази і колектошини додатного живлення 40, база і колектор сьора десятого p-n-p 22 біполярного транзистора, мого n-p-n 15 біполярного транзистора з'єднано з база і колектор двадцять сьомого n-p-n 4 біполярбазою шостого n-p-n 5 біполярного транзистора, а ного транзистора з'єднано з другим виводом джеїх емітери підключено до шини від'ємного живленрела струму 3 і базою двадцять восьмого n-p-n 14 ня 44, база і колектор десятого p-n-p 22 біполярнобіполярного транзистора, а емітер з колектором го транзистора з'єднано з базою дев'ятого p-n-p 16 шостого n-p-n 5 біполярного транзистора, емітер біполярного транзистора і колектором дванадцядвадцять восьмого n-p-n 14 біполярного транзистого n-p-n 23 біполярного транзистора, а їх емітери тора з'єднано з базою і колектором сьомого n-p-n підключено до шини додатного живлення 40, база і 17 біполярного транзистора, колектор двадцять колектор шістнадцятого n-p-n 25 біполярного транвосьмого n-p-n 14 біполярного транзистора з'єдназистора з'єднано з базою п'ятнадцятого n-p-n 21 но з базою і колектором двадцять дев'ятого p-n-p біполярного транзистора і колектором вісімнадця13 і базою тридцятого 20 p-n-p біполярних транзитого p-n-p 24 біполярного транзистора, а їх емітери сторів, емітер двадцять дев'ятого p-n-p 13 біполяпідключено до шини від'ємного живлення 44, бази і рного транзистора з'єднано з колектором восьмого колектори тринадцятого n-p-n 36 і дев'ятнадцятого p-n-p 12 біполярного транзистора, а емітер триp-n-p 37 біполярних транзисторів з'єднані з базами дцятого p-n-p 20 з колектором і базою другого p-nдванадцятого n-p-n 23 і вісімнадцятого p-n-p 24, p 19 біполярного транзистора, колектор тридцятобазами чотирнадцятого n-p-n 41 і двадцятого p-n-p го p-n-p 20 біполярного транзистора з'єднано з 43 біполярних транзисторів та витоками першого колектором п'ятнадцятого n-p-n 21 і базою три 9 39796 10 дцять другого n-p-n 30 біполярних транзисторів, збільшується і прямує до + Eж. При цьому точка причому колектор тридцять другого n-p-n 30 біпооб'єднання емітерів чотирнадцятого n-p-n 41 і лярного транзистора підключено до шини нульодвадцятого p-n-p 43 біполярних транзисторів, а вого потенціалу 29, а емітер з'єднано з колектором також вихідна шина 42 відслідковує потенціал точтридцять першого n-p-n 31 і базою сімнадцятого nки об'єднання емітерів тринадцятого n-p-n 36 і деp-n 39 біполярних транзисторів, емітер тридцять в'ятнадцятого p-n-p 37 біполярних транзисторів і першого n-p-n 31 біполярного транзистора підклютакож збільшується та наближається до + Еж. чено до шини від'ємного живлення 44, а базу - до Джерело струму 3 та п'ятий p-n-p 1, двадцять бази і колектора шістнадцятого n-p-n 25 біполярперший p-n-p 2, двадцять сьомий n-p-n 4, шостий ного транзистора. n-p-n 5, а також четвертий p-n-p 7, двадцять друПристрій працює таким чином. гий p-n-p 8, двадцять восьмий n-p-n 14 і сьомий nВхідний сигнал у вигляді струму поступає на p-n 15 біполярні транзистори утворюють схему вхідн у шину 6. Якщо вхідний стр ум втікає у схему, завдання режиму по постійному стр уму. то другий p-n-p 19 біполярний транзистор привідкПерший n-p-n 18, другий p-n-p 19, третій n-p-n ривається, а перший n-p-n 18 біполярний транзис10, восьмий p-n-p 12, двадцять третій n-p-n 9, дватор призакривається. Відповідно двадцять тридцядцять четвертий n-p-n 17, а також двадцять дев'ятий n-p-n 20 біполярний транзистор тий p-n-p 13 і тридцятий p-n-p 20 біполярні транзипривідкривається, а двадцять четвертий p-n-p 17 стори утворюють двотактний симетричний вхідний біполярний транзистор призакривається. Відповідкаскад. но сімнадцятий n-p-n 39 біполярний та другий nП'ятнадцятий n-p-n 21, шістнадцятий n-p-n 25 типу 38 польовий транзистори привідкриваються, та тридцять перший n-p-n 31, а також дев'ятий p-nа одинадцятий p-n-p 34 біполярний та перший pp 16, десятий p-n-p 22 та двадцять шостий p-n-p 26 типу 35 польовий транзистори призакриваються. біполярні транзистори являють собою відбивачі При цьому потенціал точки об'єднання емітерів струму, які завдають струм зміщення для двонаптринадцятого n-p-n 36 і дев'ятнадцятого p-n-p 37 равленого відбивача струму, поб удованого на біполярних транзисторів зменшується і прямує до дванадцятому n-p-n 23, тринадцятому n-p-n 36, -Еж. При цьому точка об'єднання емітерів чотирнавісімнадцятому p-n-p 24 і дев'ятнадцятому p-n-p 37 дцятого n-p-n 41 і двадцятого p-n-p 43 біполярних біполярних транзисторах, а також підсилювальних транзисторів, а також вихідна шина 42 відслідкокаскадів, що побудовані на тридцять другому n-p-n вує потенціал точки об'єднання емітерів тринадця30 і двадцять п'ятому p-n-p 27 біполярних транзистого n-p-n 36 і дев'ятнадцятого p-n-p 37 біполярних торах відповідно. транзисторів і також зменшується та наближається Одинадцятий p-n-p 34 біполярний та перший до - Еж. p-типу 35 польовий, а також сімнадцятий n-p-n 39 Якщо вхідний струм втікає у схему, то др угий біполярний та другий n-типу 38 польовий транзисp-n-p 19 біполярний транзистор призакривається, тори утворюють підсилювальні каскади. а перший n-p-n 18 біполярний транзистор привідкТринадцятий n-p-n 36, дев'ятнадцятий p-n-р ривається. Відповідно двадцять тридцятий n-p-n 37, чотирнадцятий n-p-n 41, двадцятий p-n-р 43 20 біполярний транзистор призакривається, а двабіполярні транзистори утворюють двотактний сидцять четвертий p-n-p 17 біполярний транзистор метричний вихідний каскад. привідкривається. Відповідно сімнадцятий n-p-n 39 Коригуючий конденсатор 32 коригує АЧХ і забіполярний та другий n-типу 39 польовий транзиспобігає генерації. Резистор зворотного зв'язку 33 тори призакриваються, а одинадцятий p-n-p 34 задає коефіцієнт підсилення. біполярний та перший p-типу 35 польовий транзиШини додатного 40 і від'ємного 44 живлення, а стори привідкриваються. При цьому потенціал також шини нульового потенціалу 11, 28 та 29 заточки об'єднання емітерів тринадцятого n-p-n 36 і безпечують потрібний рівень напруги для живлендев'ятнадцятого p-n-p 37 біполярних транзисторів ня схеми. 11 Комп’ютерна в ерстка В. Мацело 39796 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
