Пристрій керування запуском насосного агрегату

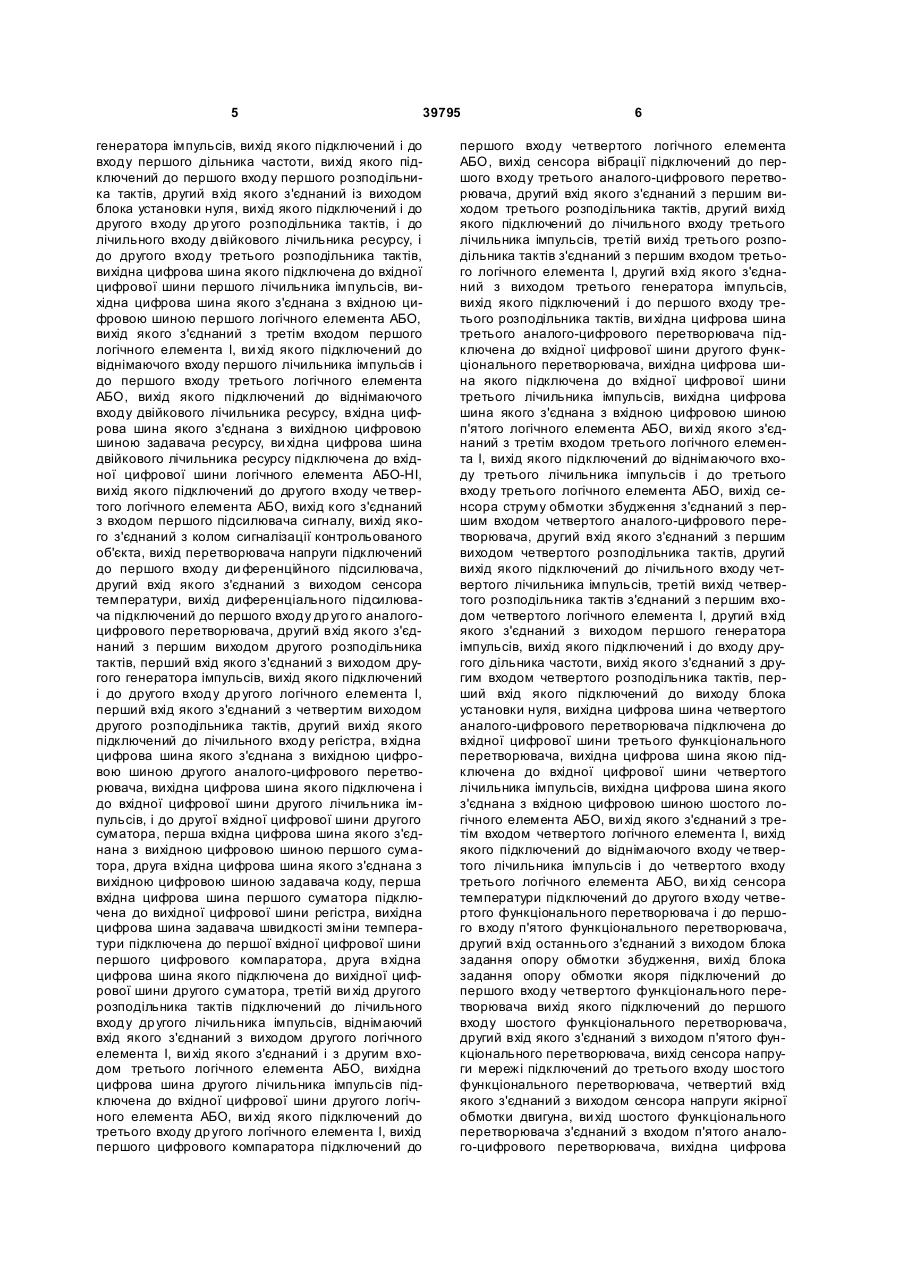

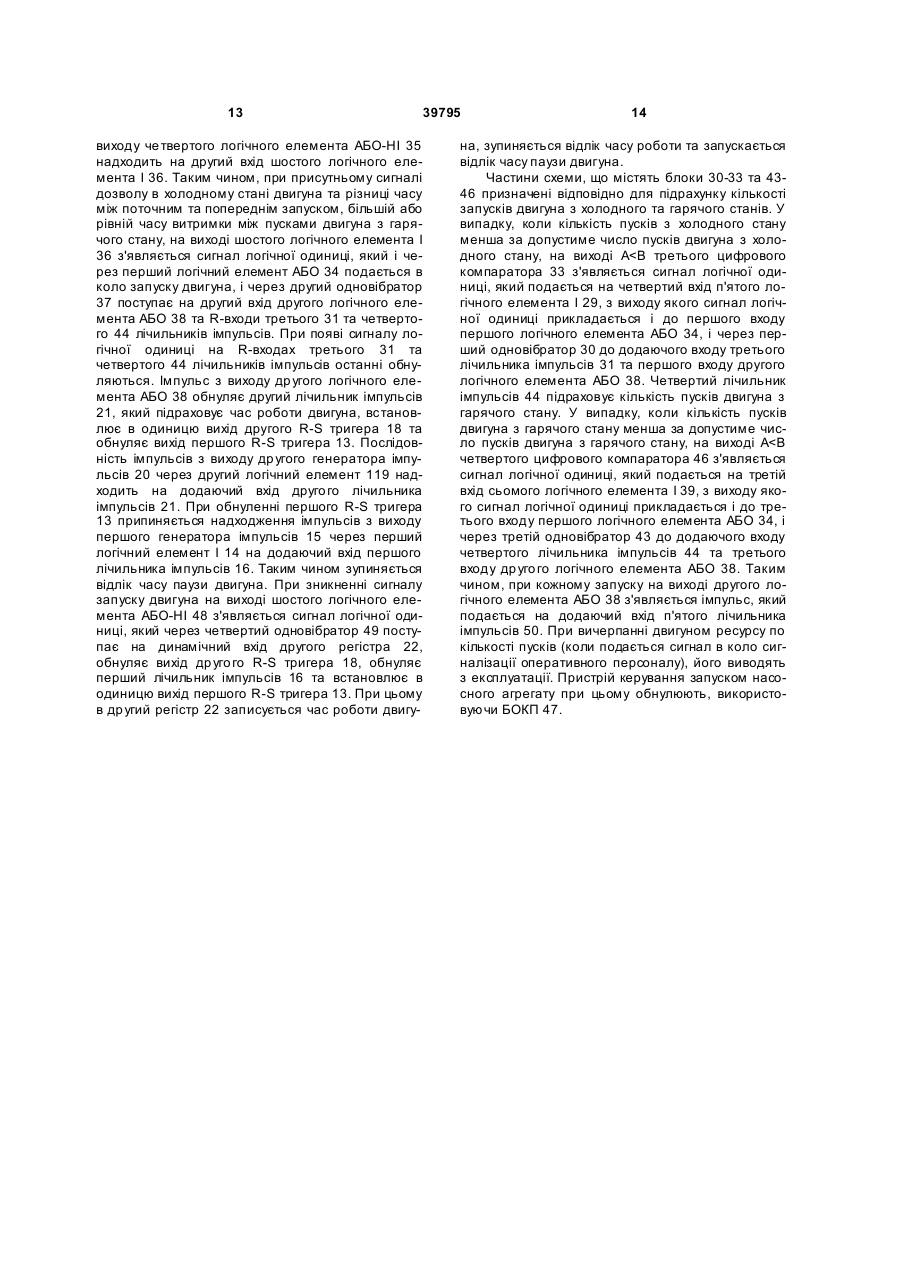

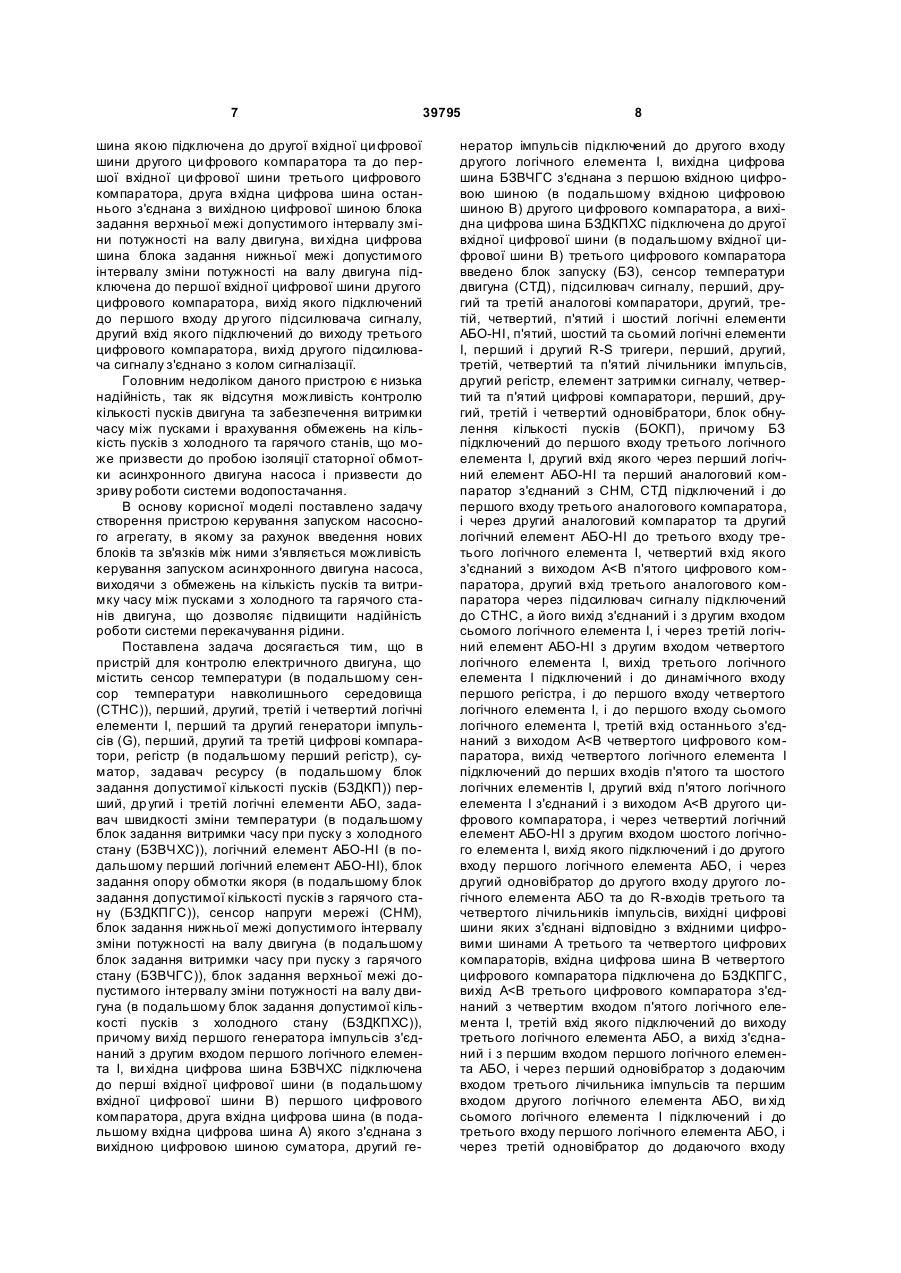

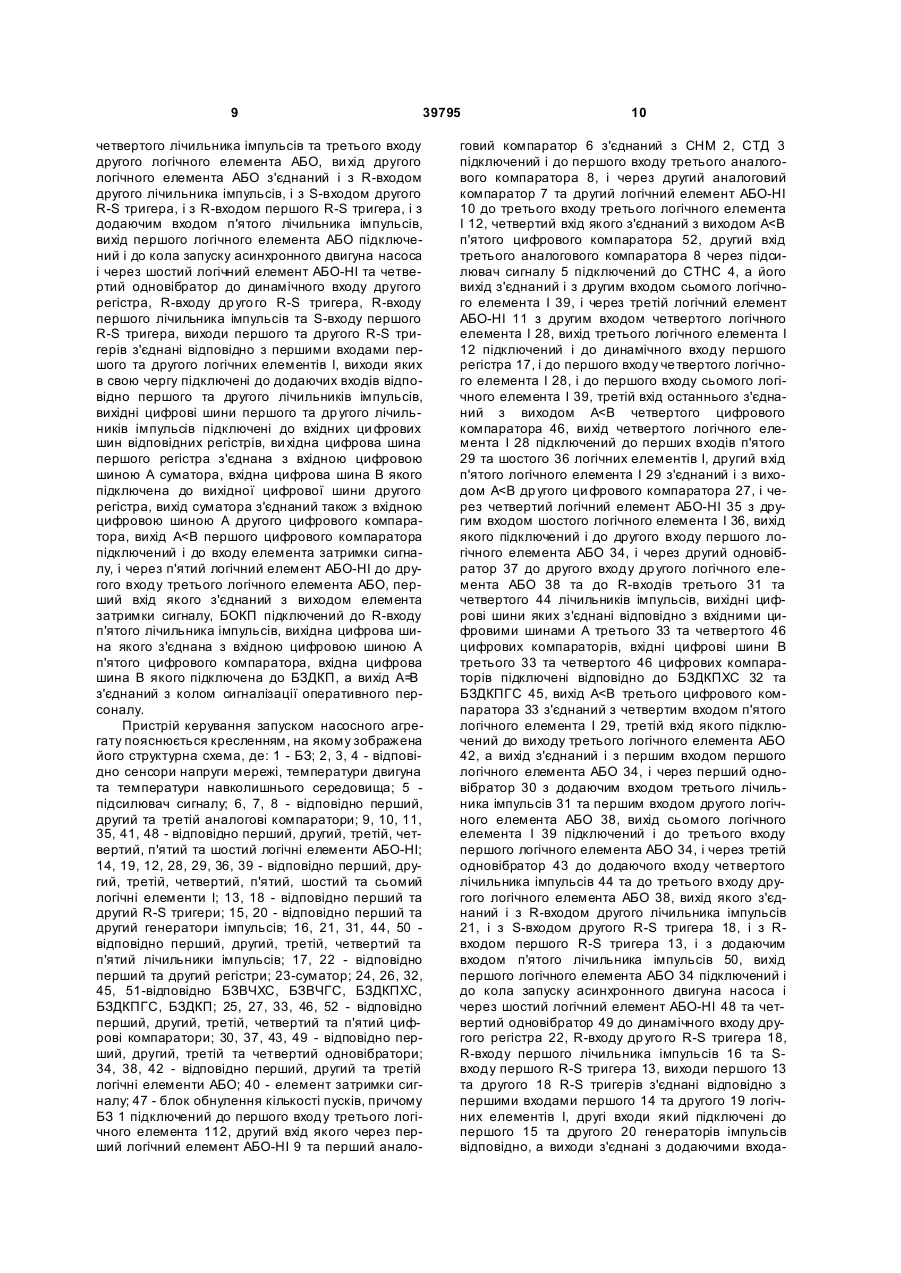

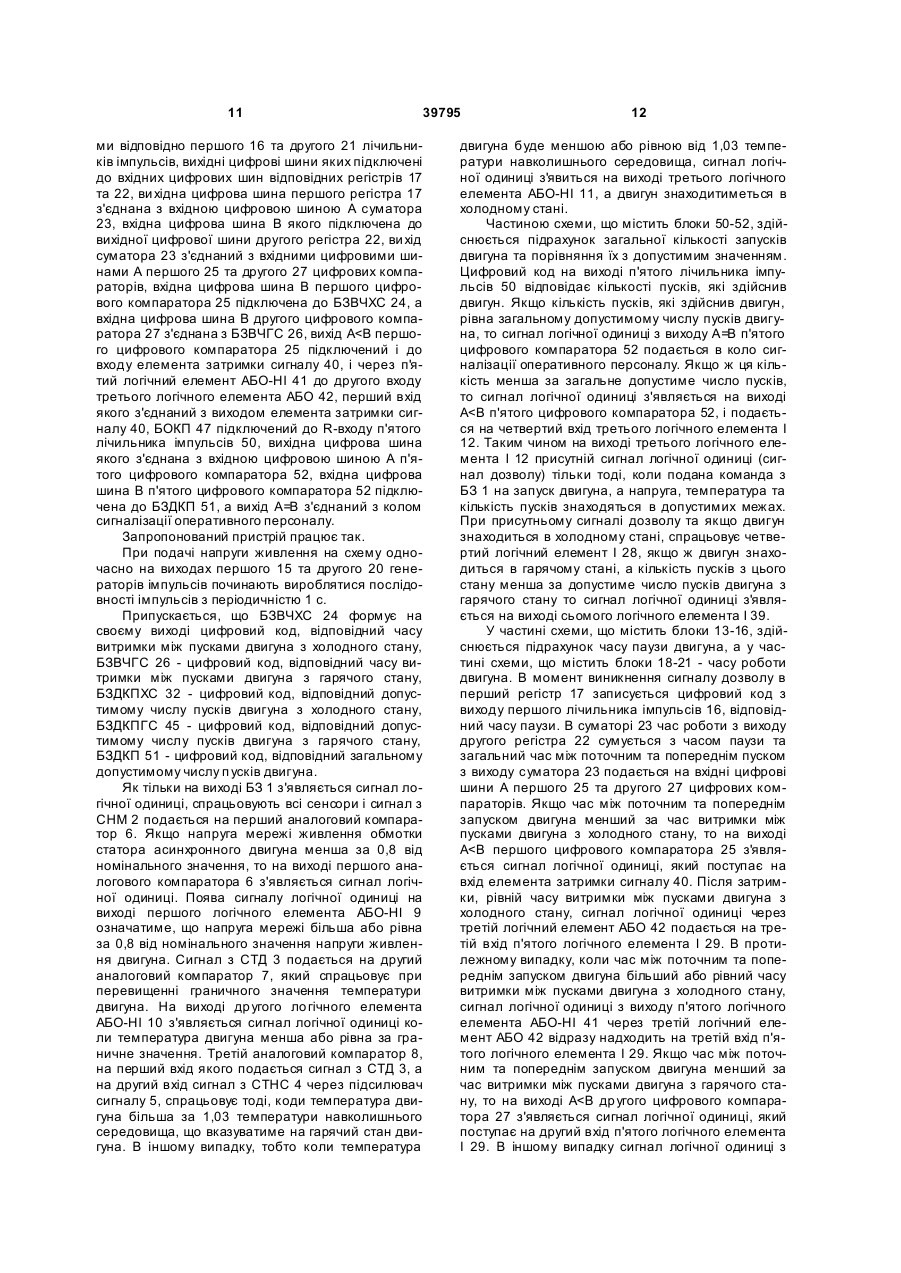

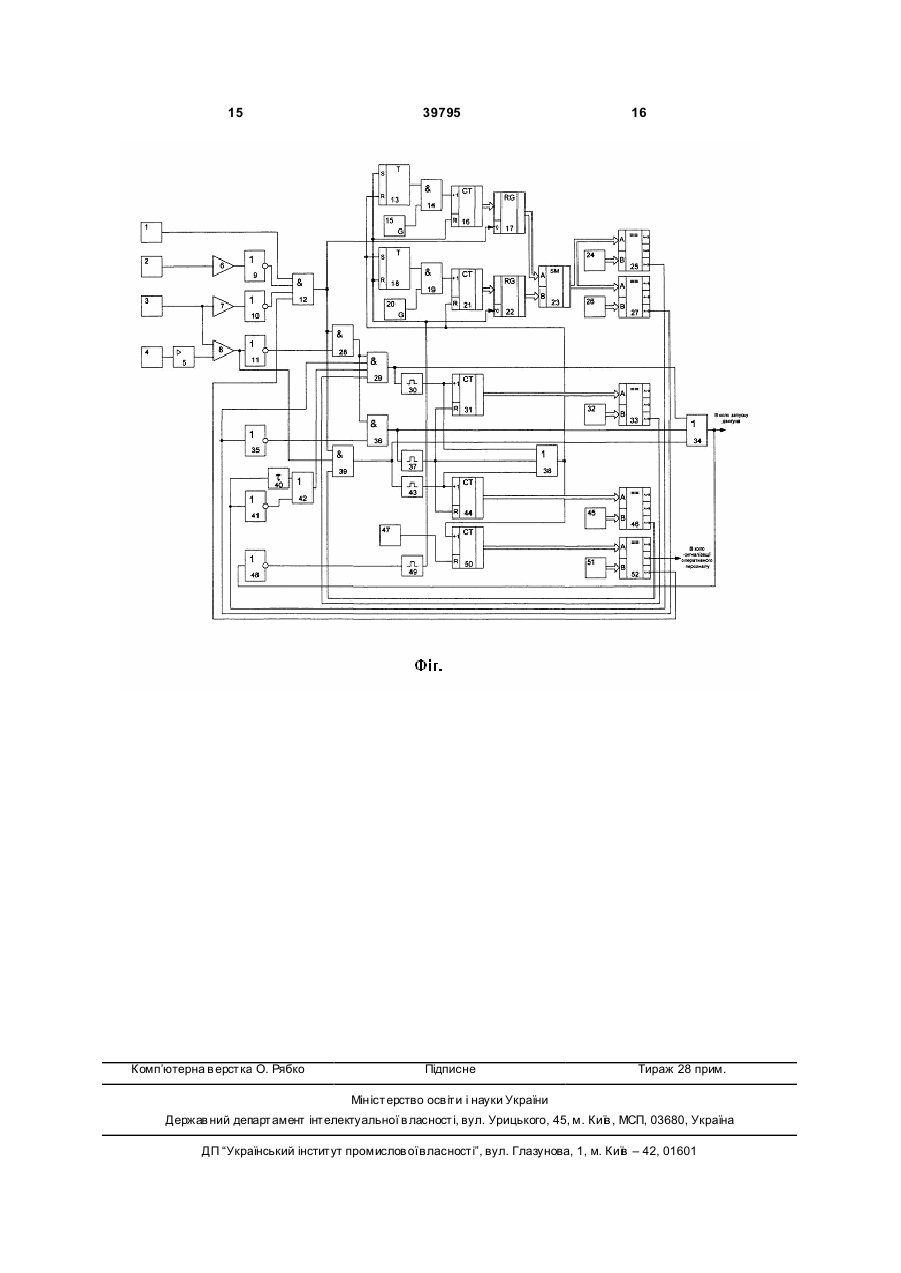

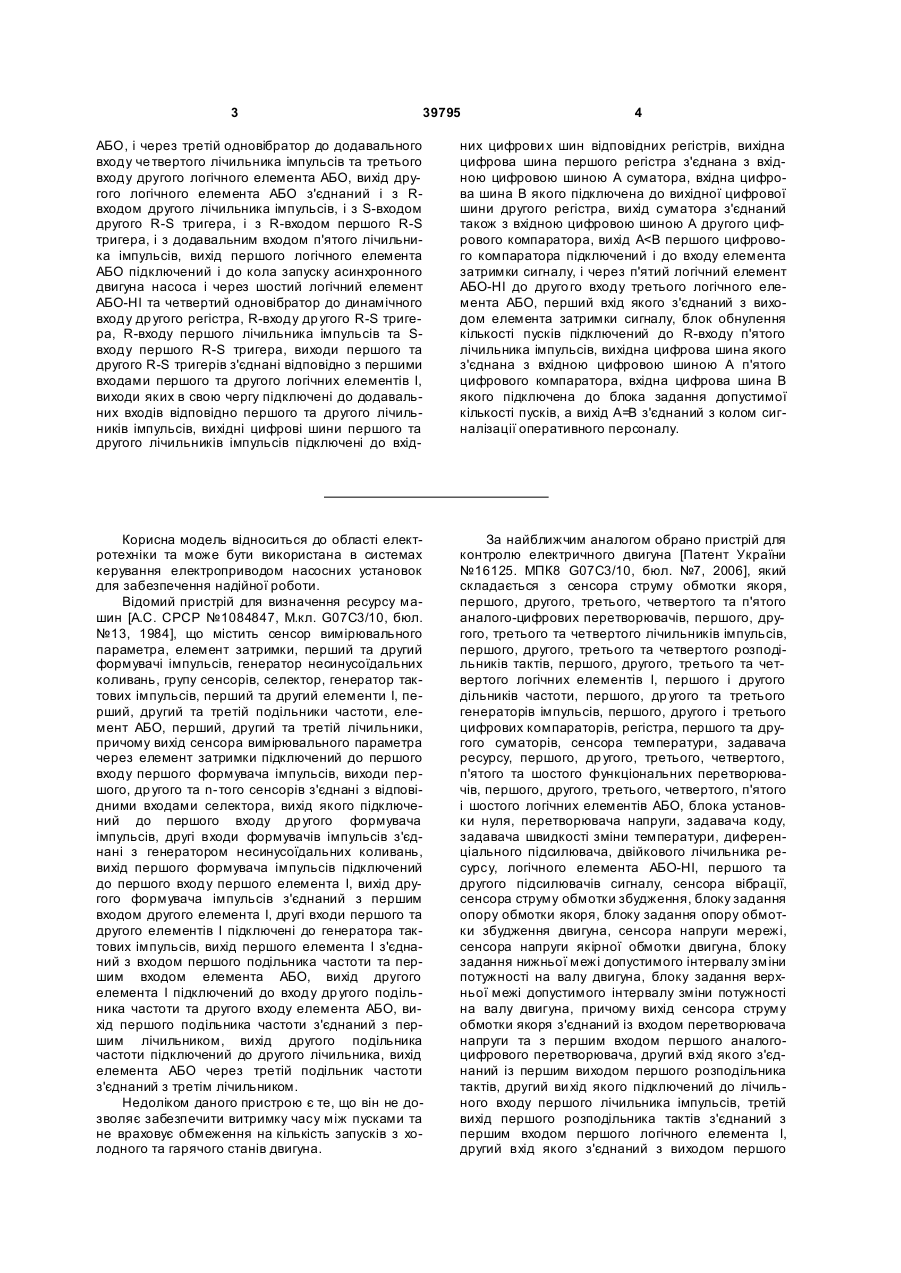

Пристрій керування запуском насосного агрегату, що містить сенсор температури навколишнього середовища, перший, другий, третій і четвертий логічні елементи І, перший та другий генератори імпульсів, перший, другий та третій цифрові компаратори, перший регістр, суматор, блок задання допустимої кількості пусків, перший, другий і третій логічні елементи АБО, блок задання витримки часу при пуску з холодного стану, перший логічний елемент АБО-НІ, блок задання допустимої кількості пусків з гарячого стану, сенсор напруги мережі, блок задання витримки часу при пуску з гарячого стану, блок задання допустимої кількості пусків з холодного стану, причому вихід першого генератора імпульсів з'єднаний з другим входом першого логічного елемента І, вихідна цифрова шина блока задання витримки часу при пуску з холодного стану підключена до вхідної цифрової шини В першого цифрового компаратора, вхідна цифрова шина А якого з'єднана з вихідною цифровою шиною суматора, другий генератор імпульсів підключений до другого входу другого логічного елемента І, вихідна цифрова шина блока задання витримки часу при пуску з гарячого стану з'єднана з вхідною цифровою шиною В другого цифрового компаратора, а вихідна цифрова шина блока задання допустимої кількості пусків з холодного стану підключена до вхідної цифрової шини В третього цифрового компаратора, який відрізняється тим, що в нього введено блок запуску, сенсор температури двигуна, підсилювач сигналу, перший, другий та третій аналогові компаратори, другий, третій, четвертий, п'ятий і шостий логічні елементи АБО-НІ, п'ятий, шостий та сьомий логічні елементи І, перший і другий R-S тригери, перший, другий, третій, четвертий та п'ятий лічильники імпульсів, другий регістр, елемент затримки сигналу, четвертий та п'ятий цифрові компаратори, перший, другий, третій і четвертий одновібратори, блок обнулення кількості пусків, причому блок запуску підключений до першого входу третього логічного елемента І, другий вхід якого через перший логічний елемент АБО-НІ та перший аналоговий компаратор з'єднаний з сенсором напруги мережі, сенсор температури двигуна підключений і до першого входу третього аналогового компаратора, і через другий аналоговий компаратор та другий логічний елемент АБО-НІ до третього входу третього логічного елемента І, четвертий вхід якого з'єднаний з виходом А<В п'ятого цифрового компаратора, другий вхід третього аналогового компаратора через підсилювач сигналу підключений до сенсора температури навколишнього середовища, а його вихід з'єднаний і з другим входом сьомого логічного елемента І, і через третій логічний елемент АБО-НІ з другим входом четвертого логічного елемента І, вихід третього логічного елемента І підключений і до динамічного входу першого регістра, і до першого входу четвертого логічного елемента І, і до першого входу сьомого логічного елемента І, третій вхід останнього з'єднаний з виходом А<В четвертого цифрового компаратора, вихід четвертого логічного елемента І підключений до перших входів п'ятого та шостого логічних елементів І, другий вхід п'ятого логічного елемента І з'єднаний і з виходом А<В другого цифрового компаратора, і через четвертий логічний елемент АБО-НІ з другим входом шостого логічного елемента І, вихід якого підключений і до другого входу першого логічного елемента АБО, і через другий одновібратор до другого входу другого логічного елемента АБО та до R-входів третього та четвертого лічильників імпульсів, вихідні цифрові шини яких з'єднані відповідно з вхідними цифровими шинами А третього та четвертого цифрових компараторів, вхідна цифрова шина В четвертого цифрового компаратора підключена до блока задання допустимої кількості пусків з гарячого стану, вихід А<В третього цифрового компаратора з'єднаний з четвертим входом п'ятого логічного елемента І, третій вхід якого підключений до виходу третього логічного елемента АБО, а вихід з'єднаний і з першим входом першого логічного елемента АБО, і через перший одновібратор з додавальним входом третього лічильника імпульсів та першим входом другого логічного елемента АБО, вихід сьомого логічного елемента І підключений і до третього входу першого логічного елемента АБО, і через третій одновібратор до додавального входу четвертого лічильника імпульсів та третього входу другого логічного елемента АБО, вихід другого логічного елемента АБО з'єднаний і з R-входом другого лічильника імпульсів, і з S-входом другого R-S тригера, і з R-входом першого R-S тригера, і з додавальним входом п'ятого лічильника імпульсів, вихід першого логічного елемента АБО підключений і до кола запуску асинхронного двигуна насоса і через шостий логічний елемент АБО-НІ та четвертий одновібратор до динамічного входу другого регістра, R-входу другого R-S тригера, R-входу першого лічильника імпульсів та S-входу першого R-S тригера, виходи першого та другого R-S тригерів з'єднані відповідно з першими входами першого та другого логічних елементів І, виходи яких в свою чергу підключені до додавальних входів відповідно першого та другого лічильників імпульсів, вихідні цифрові шини першого та другого лічильників імпульсів підключені до вхідних цифрових шин відповідних регістрів, вихідна цифрова шина першого регістра з'єднана з вхідною цифровою шиною А суматора, вхідна цифрова шина В якого підключена до вихідної цифрової шини другого регістра, вихід суматора з'єднаний також з вхідною цифровою шиною А другого цифрового компаратора, вихід А<В першого цифрового компаратора підключений і до входу елемента затримки сигналу, і через п'ятий логічний елемент АБО-НІ до другого входу третього логічного елемента АБО, перший вхід якого з'єднаний з виходом елемента затримки сигналу, блок обнулення кількості пусків підключений до R-входу п'ятого лічильника імпульсів, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною А п'ятого цифрового компаратора, вхідна цифрова шина В якого підключена до блока задання допустимої кількості пусків, а вихід А=В з'єднаний з колом сигналізації оперативного персоналу.
