Конвектор

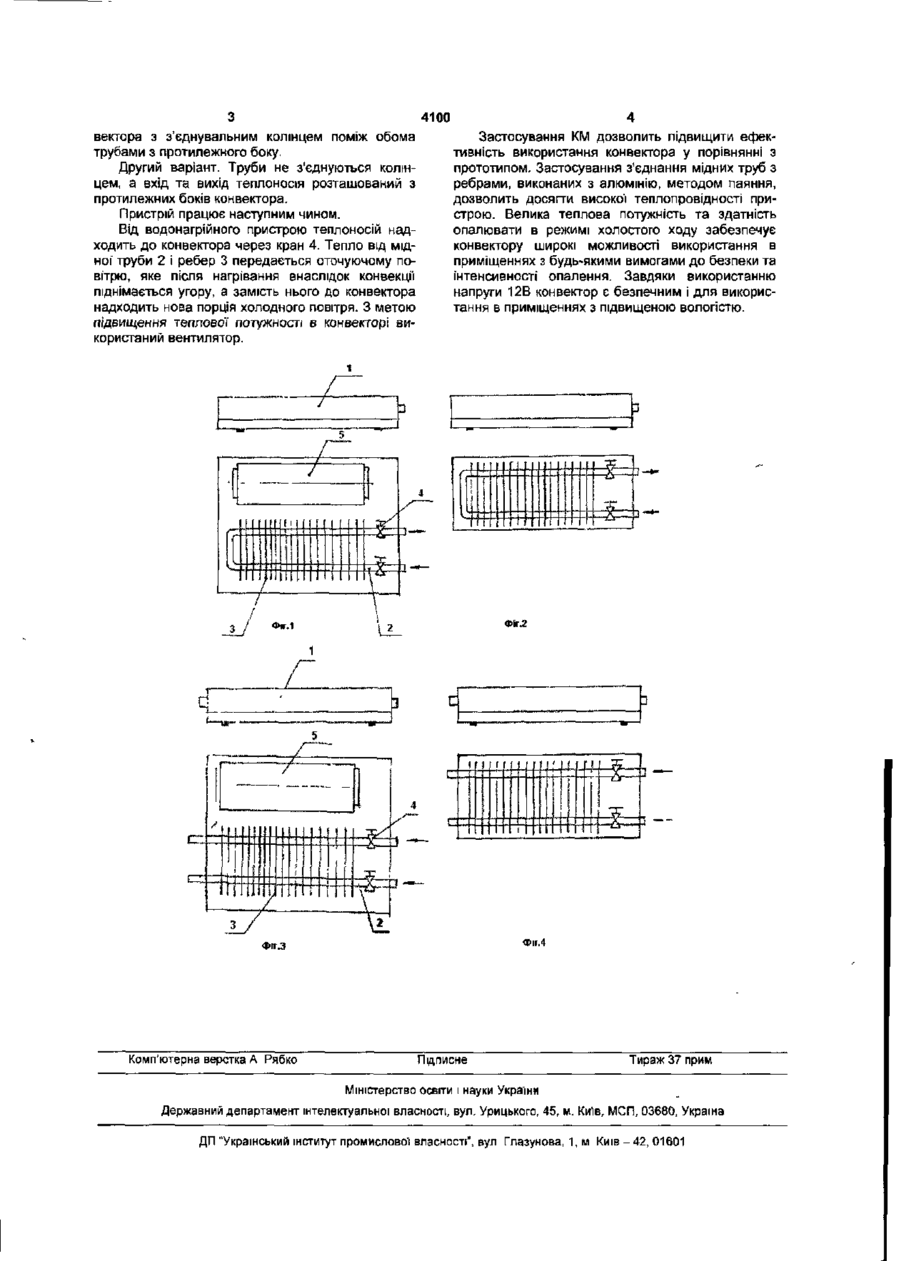

1 Конвектор, який містить сталевий корпус, усередині якого встановлено горизонтально розміщені мідні труби, на яких закріплено вертикальні ребра у вигляді пластин, виготовлених з алюмінію, який відрізняється тим, що мідні труби жорстко з'єднані з вертикальними ребрами у вигляді пластин з алюмінію методом паяння 2. Конвектор за п. 1, який відрізняється тим, що в корпусі встановлено вентилятор Корисна модель (KM) відноситься до обладнання для нагрівання повітря, зокрема до водяних повітронагрівачів - теплообмінних нагрівальних приладів центрального опалення (радіаторів) з водяним теплоносієм та призначений для використання у закритих опалювальних системах з примусовою або природною циркуляцією теплоносія. Відомий радіатор (рекламний проспект фірми "REGULUS - System" (Польща, м.Бельсько - Бяла), що містить алюмінієвий корпус, всередині якого встановлено горизонтально розміщені мідні труби, які з'єднані зправа та зліва вертикальними трубами. На горизонтальних трубах методом обтискування закріплено вертикальні ребра (пластини), виготовлені з алюмінію. До недоліків відомого пристрою відноситься те, що внаслідок нещільного приєднання труб до ребер відбуваються значні втрати теплової енергії, що передається від нагрітих теплоносієм труб до алюмінієвих ребер, а це відповідно призводить до зниження інтенсивності теплообмінних процесів у радіаторі. В основу KM поставлено задачу створення конвектора шляхом нового виконання з'єднань мідних труб та алюмінієвих ребер та вдосконалення елементів конструкції, що забезпечує високу інтенсивність теплообмінних процесів у конвекторі, відповідно високу ефективність систем опалення, зменшення маси та вартості пристрою. Поставлене завдання вирішується тим, що у конвекторі, який містить сталевий корпус, усередині якого встановлено горизонтально розміщені мідні труби, на яких закріплено вертикальні ребра у вигляді пластин, виготовлених з алюмінію, мідні труби жорстко з'єднані з вертикальними ребрами у вигляді пластин з алюмінію методом паяння, крім того конвектор обладнано вентилятором. Порівняльний аналіз з відомими технічними рішеннями показав, що технічне рішення конвектора, яке пропонується містить сукупність ознак, які забезпечують нові технічні властивості пристрою. На Фіг.1 зображено конструктивну схему конвектора з одноконтурним підключенням; на Фіг.2 конструктивна схема з одноконтурним підключенням з вентилятором, на Фіг.З - конструктивна схема конвектора з двоконтурним підключенням з вентилятором; на Фіг.4 - конструктивна схема конвектора з двоконтурним підключенням. Конвектор містить корпус 1, всередині якого розміщені горизонтальні мідні труби 2, на яких нерухомо встановлені вертикальні ребра 3 у вигляді пластин виготовлених з алюмінію, крани 4 для подавання та відведення теплоносія, вентилятор 5. Корпус 1 конвектора виконаний із сталі, який закривається декоративною решіткою із деревини, алюмінію та інших матеріалів. В корпусі розміщені кронштейни на яких встановлюються мідні труби з вертикальними ребрами. Для підвищення теплової' потужності конвектор оснащений вентилятором. KM передбачено виконання конвектора у двох варіантах. Перший варіант. У двотрубній системі вхід і вихід теплоносія розташовані з однієї сторони кон 4100 вектора з з'єднувальним колінцем поміж обома трубами з протилежного боку. Другий варіант. Труби не з'єднуються колінцем, а вхід та вихід теплоносія розташований з протилежних боків конвектора. Пристрій працює наступним чином. Від водонагрійного пристрою теплоносій надходить до конвектора через кран 4. Тепло від мідної труби 2 і ребер 3 передається оточуючому повітрю, яке після нагрівання внаслідок конвекції піднімається угору, а замість нього до конвектора надходить нова порція холодного повітря. З метою підвищення теплової потужності в конвекторі використаний вентилятор. Застосування KM дозволить підвищити ефективність використання конвектора у порівнянні з прототипом. Застосування з'єднання мідних труб з ребрами, виконаних з алюмінію, методом паяння, дозволить досягти високої теплопровідності пристрою. Велика теплова потужність та здатність опалювати в режимі холостого ходу забезпечує конвектору широкі можливості використання в приміщеннях з будь-якими вимогами до безпеки та інтенсивності опалення. Завдяки використанню напруги 12В конвектор є безпечним і для використання в приміщеннях з підвищеною вологістю. Фіг. 4 Фіг.3 Комп'ютерна верстка А Рябко Підписне Тираж 37 прим Міністерство освіти інауки України Державний департамент інтелектуальної власності, вул, Урицького, 45, м, Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
