Формула / Реферат

Спосіб роботи котельного агрегату в режимі гарячого резерву, який полягає у використанні гарячих димових газів для підтриман­ня температурного стану поверхонь нагріву та обмурування котель­ного агрегату близьким до робочого,   який відрізня­ється тим, що гарячі димові гази використовують від стороннього джерела, подають у напрямку, протилежному руху гарячих димових газів у робочому режимі, по конвективній шахті резервованого котельного агрегату в топку і відводять із ниж­ньої частини топки на утилізацію їх тепла.

Текст

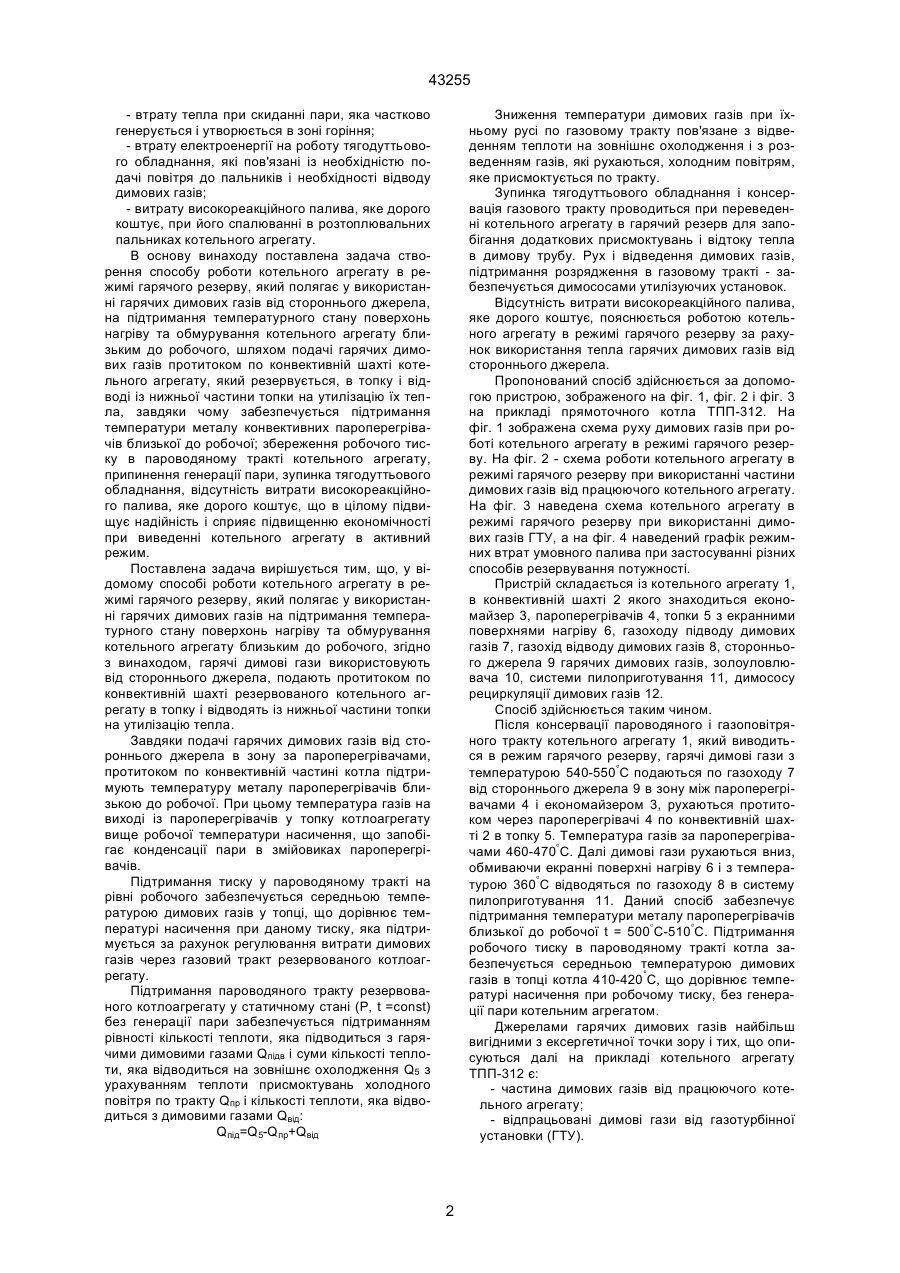

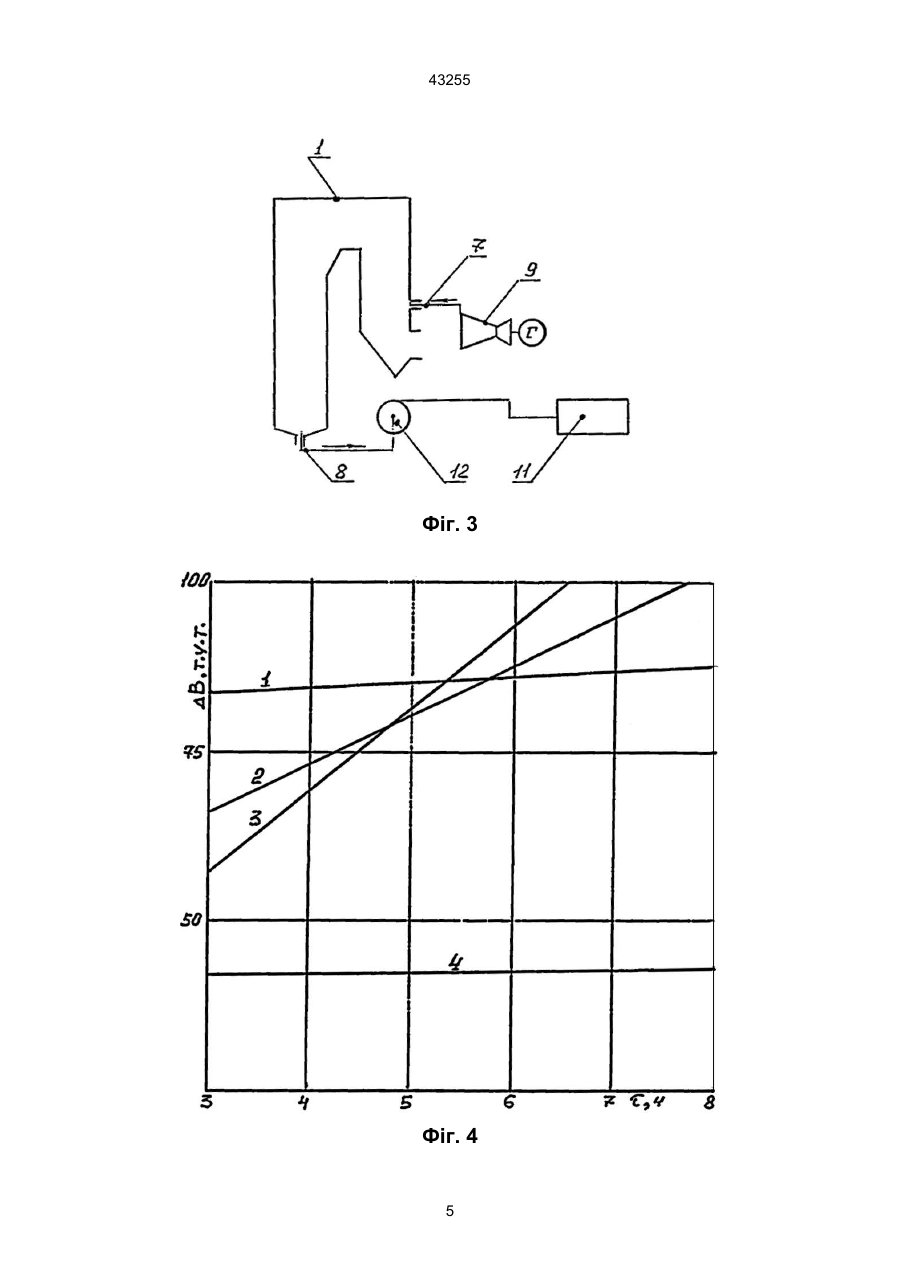

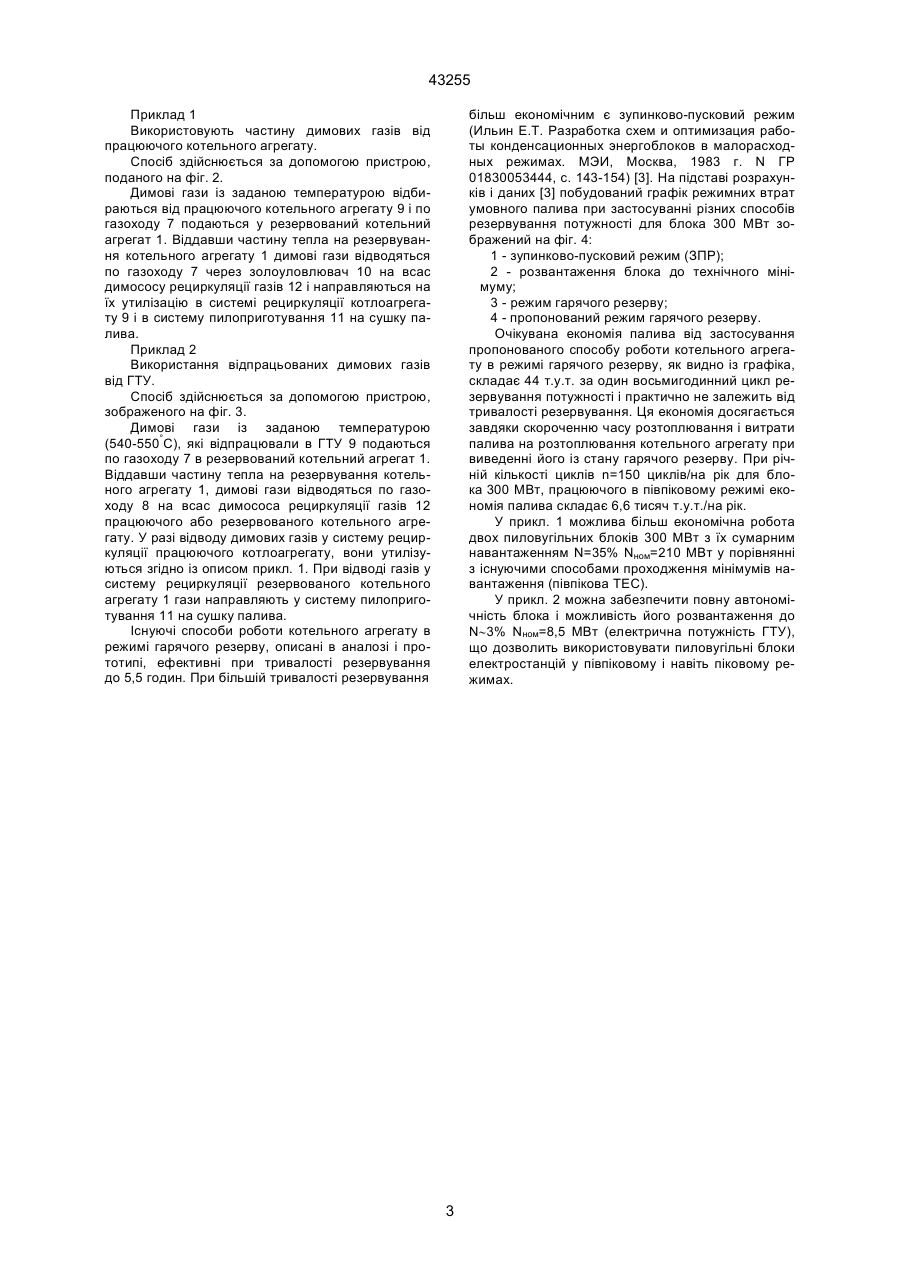

Спосіб роботи котельного агрегата в режимі гарячого резерву, який полягає у використанні га 43255 - втрату тепла при скиданні пари, яка частково генерується і утворюється в зоні горіння; - втрату електроенергії на роботу тягодуттьового обладнання, які пов'язані із необхідністю подачі повітря до пальників і необхідності відводу димових газів; - витрату високореакційного палива, яке дорого коштує, при його спалюванні в розтоплювальних пальниках котельного агрегату. В основу винаходу поставлена задача створення способу роботи котельного агрегату в режимі гарячого резерву, який полягає у використанні гарячих димових газів від стороннього джерела, на підтримання температурного стану поверхонь нагріву та обмурування котельного агрегату близьким до робочого, шляхом подачі гарячих димових газів протитоком по конвективній шахті котельного агрегату, який резервується, в топку і відводі із нижньої частини топки на утилізацію їх тепла, завдяки чому забезпечується підтримання температури металу конвективних пароперегрівачів близької до робочої; збереження робочого тиску в пароводяному тракті котельного агрегату, припинення генерації пари, зупинка тягодуттьового обладнання, відсутність витрати високореакційного палива, яке дорого коштує, що в цілому підвищує надійність і сприяє підвищенню економічності при виведенні котельного агрегату в активний режим. Поставлена задача вирішується тим, що, у відомому способі роботи котельного агрегату в режимі гарячого резерву, який полягає у використанні гарячих димових газів на підтримання температурного стану поверхонь нагріву та обмурування котельного агрегату близьким до робочого, згідно з винаходом, гарячі димові гази використовують від стороннього джерела, подають протитоком по конвективній шахті резервованого котельного агрегату в топку і відводять із нижньої частини топки на утилізацію тепла. Завдяки подачі гарячих димових газів від стороннього джерела в зону за пароперегрівачами, протитоком по конвективній частині котла підтримують температуру металу пароперегрівачів близькою до робочої. При цьому температура газів на виході із пароперегрівачів у топку котлоагрегату вище робочої температури насичення, що запобігає конденсації пари в змійовиках пароперегрівачів. Підтримання тиску у пароводяному тракті на рівні робочого забезпечується середньою температурою димових газів у топці, що дорівнює температурі насичення при даному тиску, яка підтримується за рахунок регулювання витрати димових газів через газовий тракт резервованого котлоагрегату. Підтримання пароводяного тракту резервованого котлоагрегату у статичному стані (P, t =const) без генерації пари забезпечується підтриманням рівності кількості теплоти, яка підводиться з гарячими димовими газами Qпідв і суми кількості теплоти, яка відводиться на зовнішнє охолодження Q5 з урахуванням теплоти присмоктувань холодного повітря по тракту Qпp і кількості теплоти, яка відводиться з димовими газами Qвід: Qпід=Q5-Qпp+Qвід Зниження температури димових газів при їхньому русі по газовому тракту пов'язане з відведенням теплоти на зовнішнє охолодження і з розведенням газів, які рухаються, холодним повітрям, яке присмоктується по тракту. Зупинка тягодуттьового обладнання і консервація газового тракту проводиться при переведенні котельного агрегату в гарячий резерв для запобігання додаткових присмоктувань і відтоку тепла в димову трубу. Рух і відведення димових газів, підтримання розрядження в газовому тракті - забезпечується димососами утилізуючих установок. Відсутність витрати високореакційного палива, яке дорого коштує, пояснюється роботою котельного агрегату в режимі гарячого резерву за рахунок використання тепла гарячих димових газів від стороннього джерела. Пропонований спосіб здійснюється за допомогою пристрою, зображеного на фіг. 1, фіг. 2 і фіг. 3 на прикладі прямоточного котла ТПП-312. На фіг. 1 зображена схема руху димових газів при роботі котельного агрегату в режимі гарячого резерву. На фіг. 2 - схема роботи котельного агрегату в режимі гарячого резерву при використанні частини димових газів від працюючого котельного агрегату. На фіг. 3 наведена схема котельного агрегату в режимі гарячого резерву при використанні димових газів ГТУ, а на фіг. 4 наведений графік режимних втрат умовного палива при застосуванні різних способів резервування потужності. Пристрій складається із котельного агрегату 1, в конвективній шахті 2 якого знаходиться економайзер 3, пароперегрівачів 4, топки 5 з екранними поверхнями нагріву 6, газоходу підводу димових газів 7, газохід відводу димових газів 8, стороннього джерела 9 гарячих димових газів, золоуловлювача 10, системи пилоприготування 11, димососу рециркуляції димових газів 12. Спосіб здійснюється таким чином. Після консервації пароводяного і газоповітряного тракту котельного агрегату 1, який виводиться в режим гарячого резерву, гарячі димові гази з температурою 540-550°С подаються по газоходу 7 від стороннього джерела 9 в зону між пароперегрівачами 4 і економайзером 3, рухаються протитоком через пароперегрівачі 4 по конвективній шахті 2 в топку 5. Температура газів за пароперегрівачами 460-470°С. Далі димові гази рухаються вниз, обмиваючи екранні поверхні нагріву 6 і з температурою 360°С відводяться по газоходу 8 в систему пилоприготування 11. Даний спосіб забезпечує підтримання температури металу пароперегрівачів близької до робочої t = 500°С-510°С. Підтримання робочого тиску в пароводяному тракті котла забезпечується середньою температурою димових газів в топці котла 410-420°С, що дорівнює температурі насичення при робочому тиску, без генерації пари котельним агрегатом. Джерелами гарячих димових газів найбільш вигідними з ексергетичної точки зору і тих, що описуються далі на прикладі котельного агрегату ТПП-312 є: - частина димових газів від працюючого котельного агрегату; - відпрацьовані димові гази від газотурбінної установки (ГТУ). 2 43255 Приклад 1 Використовують частину димових газів від працюючого котельного агрегату. Спосіб здійснюється за допомогою пристрою, поданого на фіг. 2. Димові гази із заданою температурою відбираються від працюючого котельного агрегату 9 і по газоходу 7 подаються у резервований котельний агрегат 1. Віддавши частину тепла на резервування котельного агрегату 1 димові гази відводяться по газоходу 7 через золоуловлювач 10 на всас димососу рециркуляції газів 12 і направляються на їх утилізацію в системі рециркуляції котлоагрегату 9 і в систему пилоприготування 11 на сушку палива. Приклад 2 Використання відпрацьованих димових газів від ГТУ. Спосіб здійснюється за допомогою пристрою, зображеного на фіг. 3. Димові гази із заданою температурою (540-550°С), які відпрацювали в ГТУ 9 подаються по газоходу 7 в резервований котельний агрегат 1. Віддавши частину тепла на резервування котельного агрегату 1, димові гази відводяться по газоходу 8 на всас димососа рециркуляції газів 12 працюючого або резервованого котельного агрегату. У разі відводу димових газів у систему рециркуляції працюючого котлоагрегату, вони утилізуються згідно із описом прикл. 1. При відводі газів у систему рециркуляції резервованого котельного агрегату 1 гази направляють у систему пилоприготування 11 на сушку палива. Існуючі способи роботи котельного агрегату в режимі гарячого резерву, описані в аналозі і прототипі, ефективні при тривалості резервування до 5,5 годин. При більшій тривалості резервування більш економічним є зупинково-пусковий режим (Ильин Е.Т. Разработка схем и оптимизация работы конденсационных энергоблоков в малорасходных режимах. МЭИ, Москва, 1983 г. N ГР 01830053444, с. 143-154) [3]. На підставі розрахунків і даних [3] побудований графік режимних втрат умовного палива при застосуванні різних способів резервування потужності для блока 300 МВт зображений на фіг. 4: 1 - зупинково-пусковий режим (ЗПР); 2 - розвантаження блока до технічного мінімуму; 3 - режим гарячого резерву; 4 - пропонований режим гарячого резерву. Очікувана економія палива від застосування пропонованого способу роботи котельного агрегату в режимі гарячого резерву, як видно із графіка, складає 44 т.у.т. за один восьмигодинний цикл резервування потужності і практично не залежить від тривалості резервування. Ця економія досягається завдяки скороченню часу розтоплювання і витрати палива на розтоплювання котельного агрегату при виведенні його із стану гарячого резерву. При річній кількості циклів n=150 циклів/на рік для блока 300 МВт, працюючого в півпіковому режимі економія палива складає 6,6 тисяч т.у.т./на рік. У прикл. 1 можлива більш економічна робота двох пиловугільних блоків 300 МВт з їх сумарним навантаженням N=35% Nном=210 МВт у порівнянні з існуючими способами проходження мінімумів навантаження (півпікова ТЕС). У прикл. 2 можна забезпечити повну автономічність блока і можливість його розвантаження до N~3% Nном=8,5 МВт (електрична потужність ГТУ), що дозволить використовувати пиловугільні блоки електростанцій у півпіковому і навіть піковому режимах. 3 43255 Фіг. 1 Фіг. 2 4 43255 Фіг. 3 Фіг. 4 5 43255 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 6

Дивитися

Додаткова інформація

Назва патенту англійською

Method for operation of a boiler unit in the hot backup mode

Назва патенту російською

Способ работы котельного агрегата в режиме горячего резерва

МПК / Мітки

МПК: F22B 35/00, F22B 33/00

Мітки: агрегату, роботи, режимі, резерву, гарячого, спосіб, котельного
