Система дверей

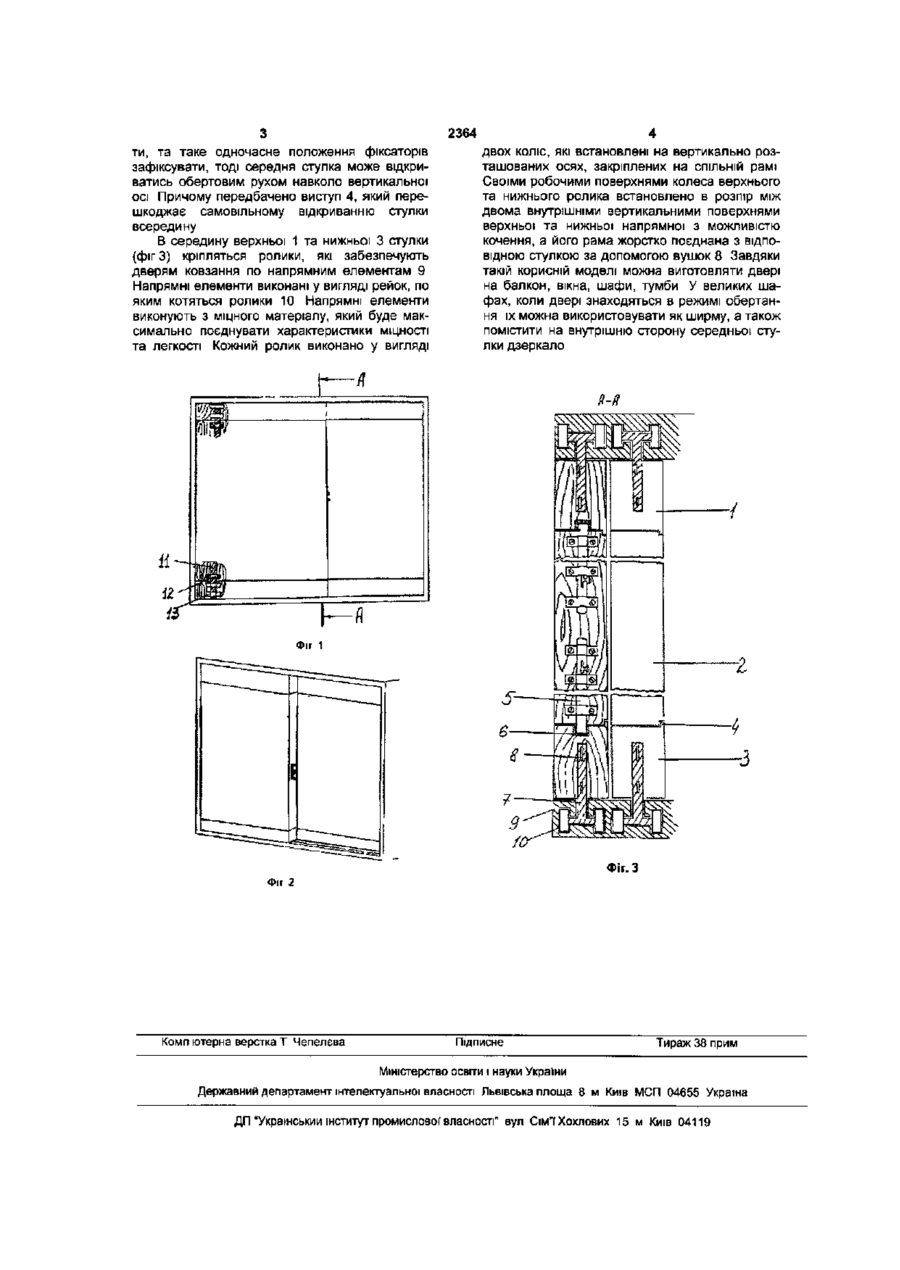

Система дверей, яка містить щонайменше одне дверне полотно, напрямні елементи, ролики, виконані у вигляді двох колю, які встановлені на Корисна модель відноситься до галузі будівництва, а саме оснащення інтер'єрів, службових та житлових приміщень, зокрема до систем розсувних дверей для стінних прорізів та шафкупе Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є система розсувних дверей (див. патент України на корисну модель №482, 29.12.1999), що включає, що включає щонайменше, одну дверну стулку, верхні та нижні ролики, що закріплено з кожного боку відповідної частини вказаної стулки, напрямні, з якими пов'язані ролики, причому кожний верхній ролик виконано у вигляді двох коліс, які встановлені на вертикально розташованих осях, закріплених на СПІЛЬНІЙ прямій, своїми робочими поверхнями колеса верхнього ролика встановлено в розпір між двома внутрішніми вертикальними поверхнями верхньої напрямної з можливістю кочення, а його рама жорстко поєднана зі стулкою, нижні ролики виконані у вигляді підшипника, якій закріплено в корпусі, а корпус нижнього ролика жорстко поєднаний з ВІДПОВІДНОЮ частиною стулки. Переважно всі системи розсувних дверей відчиняються шляхом розсування (влівовправо), це сучасно, досить зручно, дозволяє економити багато місця. Але існують і класичні двері, які відчиняються обертаючись навколо вертикальної осі. Кожна з цих систем має свої переваги. Запропонована корисна модель поєднує обидві системи. Такий результат можна досягти шляхом вертикально розташованих осях прикріплених до нижньої та верхньої частин дверного полотна, яка відрізняється тим, що дверне полотно складається з верхньої, середньої та нижньої стулок які з'єднані між собою з одної сторони віссю, що закріплена з можливістю обертання навколо неї середньої стулки, з іншої сторони фіксаторами, що розташовані з боку дверних стулок. заміни однієї дверної стулки на щонайменше три дверні стулки, які розташовані вертикально одна за одною зверху вниз Верхня та нижня дверні стулки за розмірами значно менші за середню, що робить проєм максимально вільним Середня стулка відкривається за двома варіантами, а нижня та верхня виконують функцію проміжної ланки між поверхнею для кочення стулок та середньою стулкою. Також за допомоги нижньої та верхньої стулки середня фіксує своє нерухоме положення для того, щоб двері могли ковзати по напрямним елементам. А коли двері потрібно відчинити обертанням навколо осі, верхня та нижня стулки беруть на себе частину навантаження, яке виникає при обертанні середньої стулки З однієї сторони середня стулка 2 містить вісь 11 (фіг.1), КІНЦІ якої закріплені кріпильним елементом 13 у верхній та нижній стулках, який дозволяє осі обертатись вертикально у верхній та нижній стулках. У середній стулці вісь фіксується кріпильним елементом 12, який жорстко кріпить вісь до середньої стулки, і тим самим фіксує кріпильним елементом 12 нерухоме положення осі відносно середньої стулки З протилежної сторони середня стулка містить зверху та знизу фіксатори 5 (фіг.З), які розміщенні на фронтальній площині стулки, вони перешкоджають частинам роз'єднуватись. Зазначений результат досягається завдяки тому, що фіксатори заходить в жолобок 6, який знаходиться в верхній 1 та нижній 3 стулках. Коли опустити верхній фіксатор, а нижній підня со CM 2364 ти, та таке одночасне положення фіксаторів зафіксувати, тоді середня стулка може відкриватись обертовим рухом навколо вертикальної осі Причому передбачено виступ 4, який перешкоджає самовільному відкриванню стулки всередину В середину верхньої 1 та нижньої 3 стулки (фігЗ) кріпляться ролики, які забезпечують дверям ковзання по напрямним елементам 9 Напрямні елементи виконані у вигляді рейок, по яким котяться ролики 10 Напрямні елементи виконують з міцного матеріалу, який буде максимально поєднувати характеристики МІЦНОСТІ та легкості Кожний ролик виконано у вигляді двох коліс, які встановлені на вертикально розташованих осях, закріплених на СПІЛЬНІЙ рамі Своїми робочими поверхнями колеса верхнього та нижнього ролика встановлено в розпір між двома внутрішніми вертикальними поверхнями верхньої та нижньої напрямної з можливістю кочення, а його рама жорстко поєднана з ВІДПОВІДНОЮ стулкою за допомогою вушок 8 Завдяки такій корисній моделі можна виготовляти двері на балкон, вікна, шафи, тумби У великих шафах, коли двері знаходяться в режимі обертання їх можна використовувати як ширму, а також помістити на внутрішню сторону середньої стулки дзеркало Фіг 1 Фіг. З Фіг 2 Комп ютерна верстка Т Чепепєва Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вуп Сім'ї Хохлових 15 м Київ 04119
