Спосіб санкціонованого керування ліфтом з панелі наказів кабіни ліфта

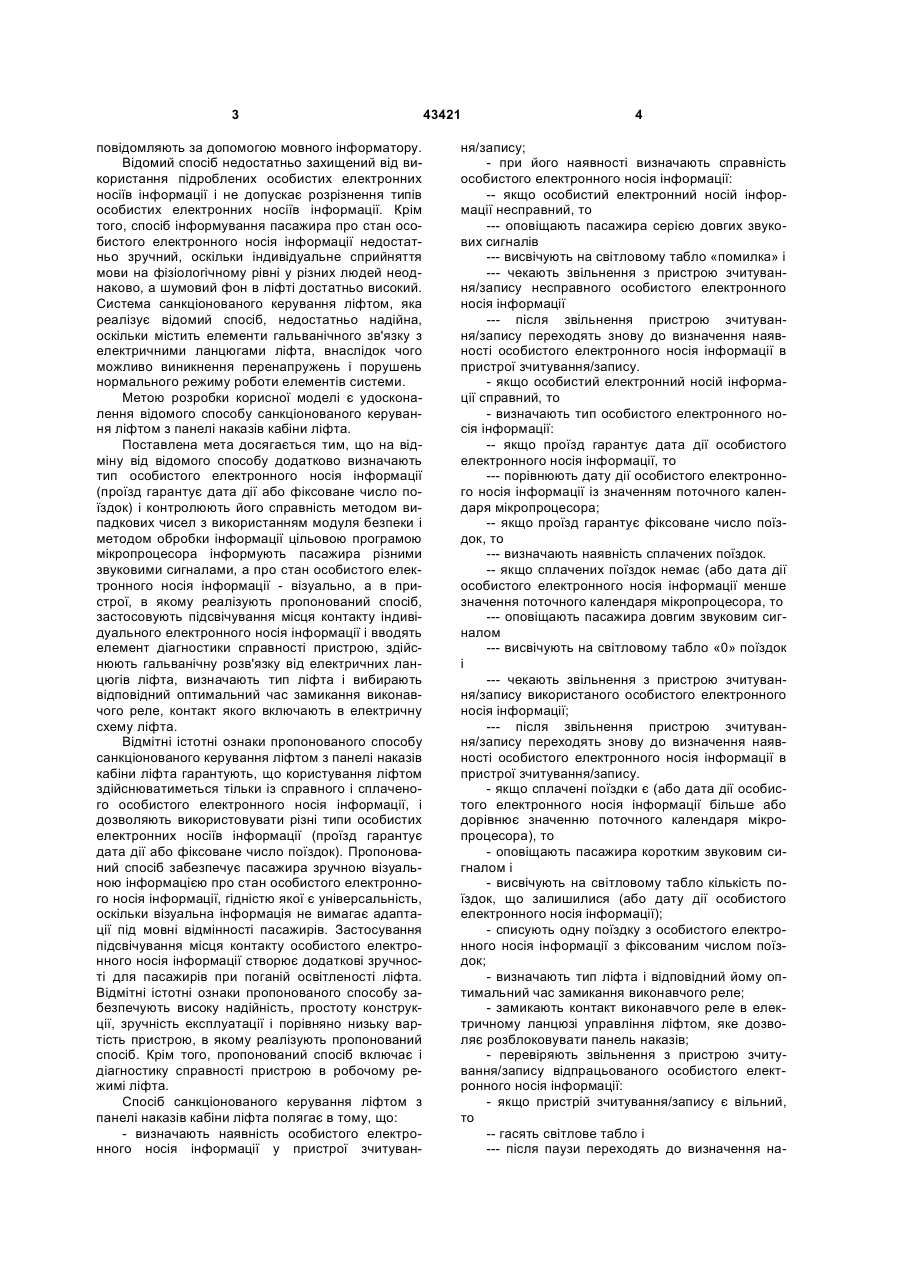

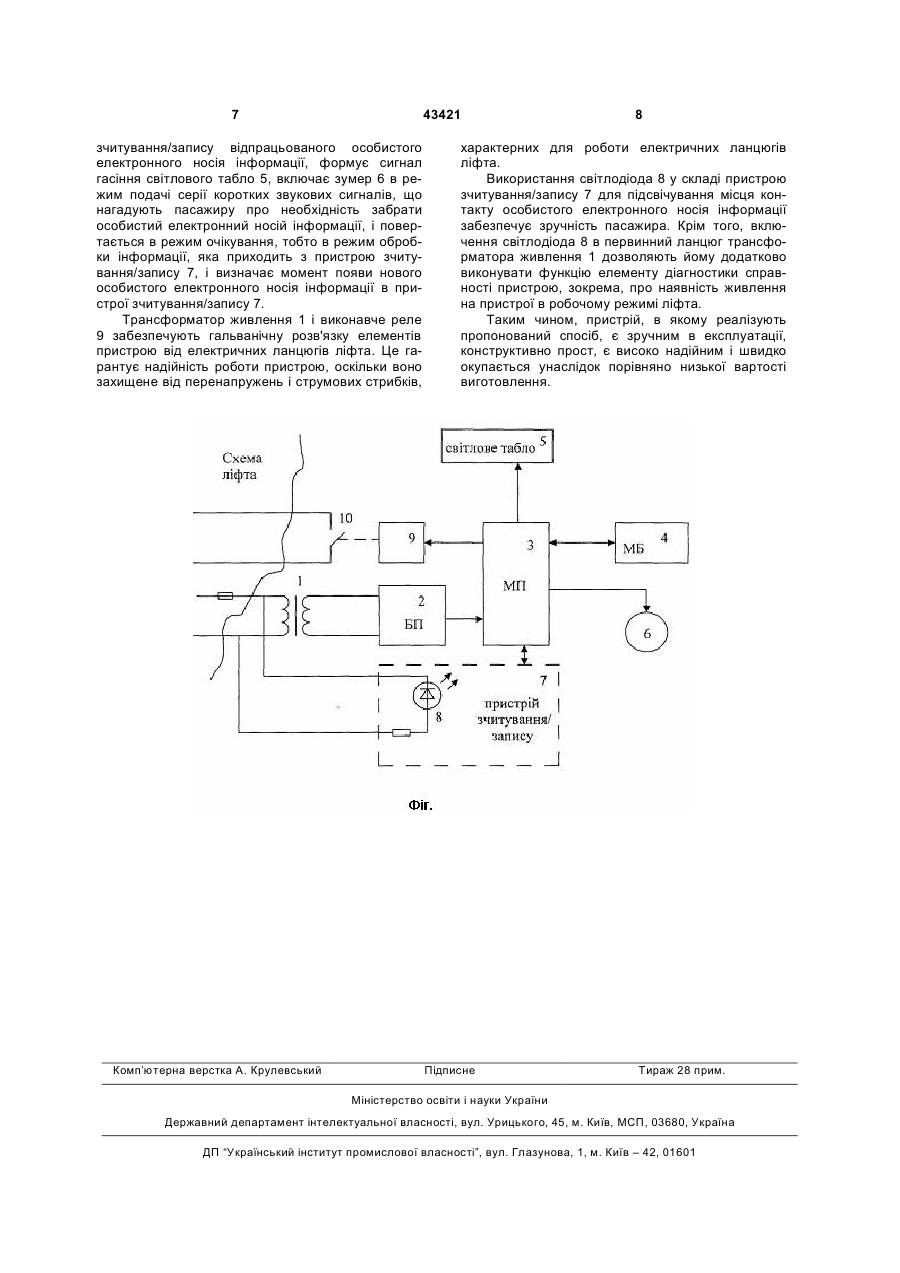

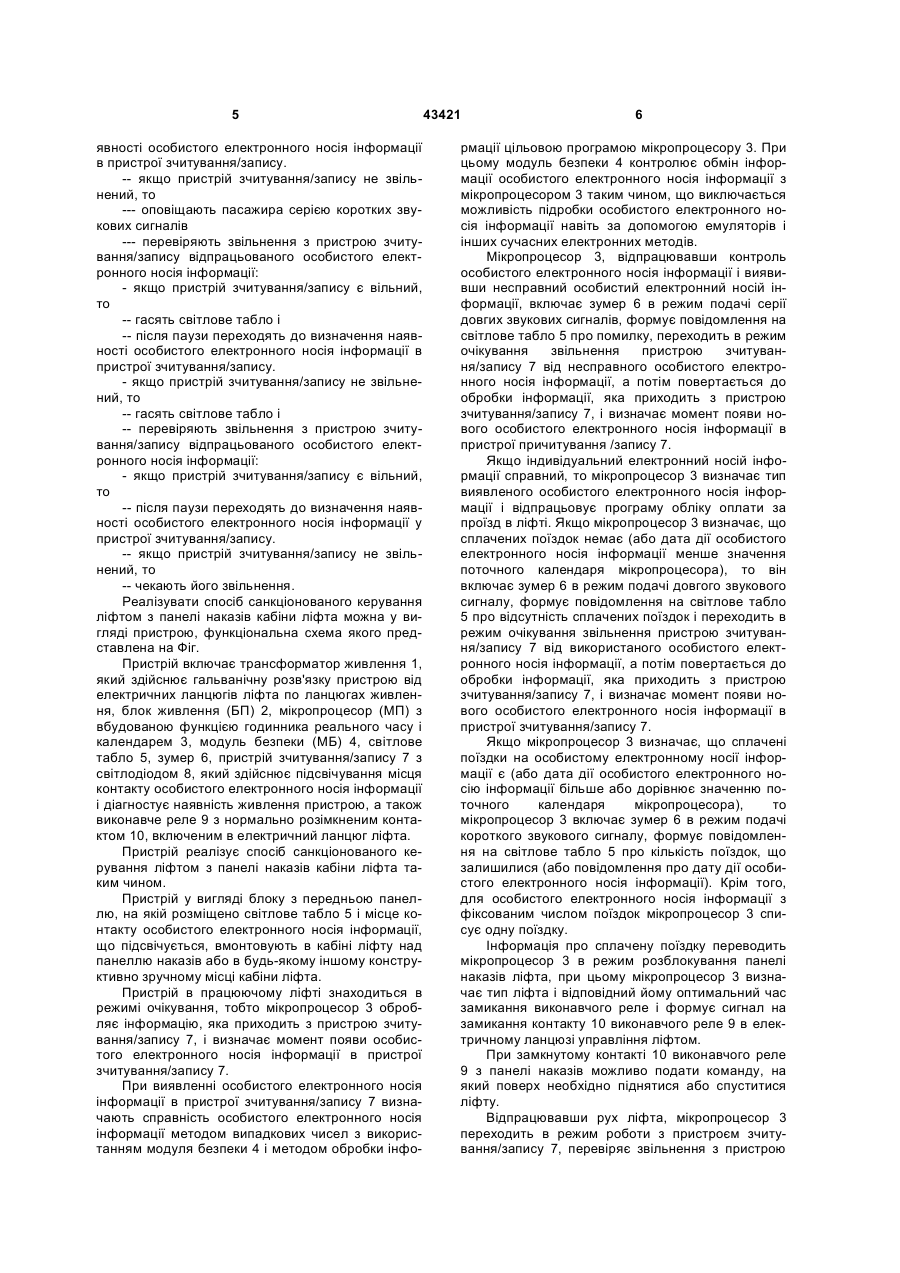

1. Спосіб санкціонованого керування ліфтом з панелі наказів кабіни ліфта, який полягає в тому, що прочитують з особистого електронного носія інформації пасажира його ідентифікаційні дані, контролюють облікову інформацію про наявність дозволених поїздок, яку зберігають на особистому електронному носії інформації і за допомогою якої визначають можливість або неможливість розблокування панелі наказів ліфта, у разі можливості розблокування панелі наказів, змінюють облікову інформацію шляхом перезапису даних про кількість дозволених поїздок на особистому електронному носії інформації, про що інформують пасажира, який відрізняється тим, що додатково визначають тип особистого електронного носія інформації, інформують пасажира візуально і різними звуковими сигналами, а в пристрої, який реалізує пропонований спосіб, застосовують підсвічування місця контакту особистого електронного носія інформації і вводять елемент діагностики U 2 (19) 1 3 повідомляють за допомогою мовного інформатору. Відомий спосіб недостатньо захищений від використання підроблених особистих електронних носіїв інформації і не допускає розрізнення типів особистих електронних носіїв інформації. Крім того, спосіб інформування пасажира про стан особистого електронного носія інформації недостатньо зручний, оскільки індивідуальне сприйняття мови на фізіологічному рівні у різних людей неоднаково, а шумовий фон в ліфті достатньо високий. Система санкціонованого керування ліфтом, яка реалізує відомий спосіб, недостатньо надійна, оскільки містить елементи гальванічного зв'язку з електричними ланцюгами ліфта, внаслідок чого можливо виникнення перенапружень і порушень нормального режиму роботи елементів системи. Метою розробки корисної моделі є удосконалення відомого способу санкціонованого керування ліфтом з панелі наказів кабіни ліфта. Поставлена мета досягається тим, що на відміну від відомого способу додатково визначають тип особистого електронного носія інформації (проїзд гарантує дата дії або фіксоване число поїздок) і контролюють його справність методом випадкових чисел з використанням модуля безпеки і методом обробки інформації цільовою програмою мікропроцесора інформують пасажира різними звуковими сигналами, а про стан особистого електронного носія інформації - візуально, а в пристрої, в якому реалізують пропонований спосіб, застосовують підсвічування місця контакту індивідуального електронного носія інформації і вводять елемент діагностики справності пристрою, здійснюють гальванічну розв'язку від електричних ланцюгів ліфта, визначають тип ліфта і вибирають відповідний оптимальний час замикання виконавчого реле, контакт якого включають в електричну схему ліфта. Відмітні істотні ознаки пропонованого способу санкціонованого керування ліфтом з панелі наказів кабіни ліфта гарантують, що користування ліфтом здійснюватиметься тільки із справного і сплаченого особистого електронного носія інформації, і дозволяють використовувати різні типи особистих електронних носіїв інформації (проїзд гарантує дата дії або фіксоване число поїздок). Пропонований спосіб забезпечує пасажира зручною візуальною інформацією про стан особистого електронного носія інформації, гідністю якої є універсальність, оскільки візуальна інформація не вимагає адаптації під мовні відмінності пасажирів. Застосування підсвічування місця контакту особистого електронного носія інформації створює додаткові зручності для пасажирів при поганій освітленості ліфта. Відмітні істотні ознаки пропонованого способу забезпечують високу надійність, простоту конструкції, зручність експлуатації і порівняно низьку вартість пристрою, в якому реалізують пропонований спосіб. Крім того, пропонований спосіб включає і діагностику справності пристрою в робочому режимі ліфта. Спосіб санкціонованого керування ліфтом з панелі наказів кабіни ліфта полягає в тому, що: - визначають наявність особистого електронного носія інформації у пристрої зчитуван 43421 4 ня/запису; - при його наявності визначають справність особистого електронного носія інформації: -- якщо особистий електронний носій інформації несправний, то --- оповіщають пасажира серією довгих звукових сигналів --- висвічують на світловому табло «помилка» і --- чекають звільнення з пристрою зчитування/запису несправного особистого електронного носія інформації --- після звільнення пристрою зчитування/запису переходять знову до визначення наявності особистого електронного носія інформації в пристрої зчитування/запису. - якщо особистий електронний носій інформації справний, то - визначають тип особистого електронного носія інформації: -- якщо проїзд гарантує дата дії особистого електронного носія інформації, то --- порівнюють дату дії особистого електронного носія інформації із значенням поточного календаря мікропроцесора; -- якщо проїзд гарантує фіксоване число поїздок, то --- визначають наявність сплачених поїздок. -- якщо сплачених поїздок немає (або дата дії особистого електронного носія інформації менше значення поточного календаря мікропроцесора, то --- оповіщають пасажира довгим звуковим сигналом --- висвічують на світловому табло «0» поїздок і --- чекають звільнення з пристрою зчитування/запису використаного особистого електронного носія інформації; --- після звільнення пристрою зчитування/запису переходять знову до визначення наявності особистого електронного носія інформації в пристрої зчитування/запису. - якщо сплачені поїздки є (або дата дії особистого електронного носія інформації більше або дорівнює значенню поточного календаря мікропроцесора), то - оповіщають пасажира коротким звуковим сигналом і - висвічують на світловому табло кількість поїздок, що залишилися (або дату дії особистого електронного носія інформації); - списують одну поїздку з особистого електронного носія інформації з фіксованим числом поїздок; - визначають тип ліфта і відповідний йому оптимальний час замикання виконавчого реле; - замикають контакт виконавчого реле в електричному ланцюзі управління ліфтом, яке дозволяє розблоковувати панель наказів; - перевіряють звільнення з пристрою зчитування/запису відпрацьованого особистого електронного носія інформації: - якщо пристрій зчитування/запису є вільний, то -- гасять світлове табло і --- після паузи переходять до визначення на 5 явності особистого електронного носія інформації в пристрої зчитування/запису. -- якщо пристрій зчитування/запису не звільнений, то --- оповіщають пасажира серією коротких звукових сигналів --- перевіряють звільнення з пристрою зчитування/запису відпрацьованого особистого електронного носія інформації: - якщо пристрій зчитування/запису є вільний, то -- гасять світлове табло і -- після паузи переходять до визначення наявності особистого електронного носія інформації в пристрої зчитування/запису. - якщо пристрій зчитування/запису не звільнений, то -- гасять світлове табло і -- перевіряють звільнення з пристрою зчитування/запису відпрацьованого особистого електронного носія інформації: - якщо пристрій зчитування/запису є вільний, то -- після паузи переходять до визначення наявності особистого електронного носія інформації у пристрої зчитування/запису. -- якщо пристрій зчитування/запису не звільнений, то -- чекають його звільнення. Реалізувати спосіб санкціонованого керування ліфтом з панелі наказів кабіни ліфта можна у вигляді пристрою, функціональна схема якого представлена на Фіг. Пристрій включає трансформатор живлення 1, який здійснює гальванічну розв'язку пристрою від електричних ланцюгів ліфта по ланцюгах живлення, блок живлення (БП) 2, мікропроцесор (МП) з вбудованою функцією годинника реального часу і календарем 3, модуль безпеки (МБ) 4, світлове табло 5, зумер 6, пристрій зчитування/запису 7 з світлодіодом 8, який здійснює підсвічування місця контакту особистого електронного носія інформації і діагностує наявність живлення пристрою, а також виконавче реле 9 з нормально розімкненим контактом 10, включеним в електричний ланцюг ліфта. Пристрій реалізує спосіб санкціонованого керування ліфтом з панелі наказів кабіни ліфта таким чином. Пристрій у вигляді блоку з передньою панеллю, на якій розміщено світлове табло 5 і місце контакту особистого електронного носія інформації, що підсвічується, вмонтовують в кабіні ліфту над панеллю наказів або в будь-якому іншому конструктивно зручному місці кабіни ліфта. Пристрій в працюючому ліфті знаходиться в режимі очікування, тобто мікропроцесор 3 обробляє інформацію, яка приходить з пристрою зчитування/запису 7, і визначає момент появи особистого електронного носія інформації в пристрої зчитування/запису 7. При виявленні особистого електронного носія інформації в пристрої зчитування/запису 7 визначають справність особистого електронного носія інформації методом випадкових чисел з використанням модуля безпеки 4 і методом обробки інфо 43421 6 рмації цільовою програмою мікропроцесору 3. При цьому модуль безпеки 4 контролює обмін інформації особистого електронного носія інформації з мікропроцесором 3 таким чином, що виключається можливість підробки особистого електронного носія інформації навіть за допомогою емуляторів і інших сучасних електронних методів. Мікропроцесор 3, відпрацювавши контроль особистого електронного носія інформації і виявивши несправний особистий електронний носій інформації, включає зумер 6 в режим подачі серії довгих звукових сигналів, формує повідомлення на світлове табло 5 про помилку, переходить в режим очікування звільнення пристрою зчитування/запису 7 від несправного особистого електронного носія інформації, а потім повертається до обробки інформації, яка приходить з пристрою зчитування/запису 7, і визначає момент появи нового особистого електронного носія інформації в пристрої причитування /запису 7. Якщо індивідуальний електронний носій інформації справний, то мікропроцесор 3 визначає тип виявленого особистого електронного носія інформації і відпрацьовує програму обліку оплати за проїзд в ліфті. Якщо мікропроцесор 3 визначає, що сплачених поїздок немає (або дата дії особистого електронного носія інформації менше значення поточного календаря мікропроцесора), то він включає зумер 6 в режим подачі довгого звукового сигналу, формує повідомлення на світлове табло 5 про відсутність сплачених поїздок і переходить в режим очікування звільнення пристрою зчитування/запису 7 від використаного особистого електронного носія інформації, а потім повертається до обробки інформації, яка приходить з пристрою зчитування/запису 7, і визначає момент появи нового особистого електронного носія інформації в пристрої зчитування/запису 7. Якщо мікропроцесор 3 визначає, що сплачені поїздки на особистому електронному носії інформації є (або дата дії особистого електронного носію інформації більше або дорівнює значенню поточного календаря мікропроцесора), то мікропроцесор 3 включає зумер 6 в режим подачі короткого звукового сигналу, формує повідомлення на світлове табло 5 про кількість поїздок, що залишилися (або повідомлення про дату дії особистого електронного носія інформації). Крім того, для особистого електронного носія інформації з фіксованим числом поїздок мікропроцесор 3 списує одну поїздку. Інформація про сплачену поїздку переводить мікропроцесор 3 в режим розблокування панелі наказів ліфта, при цьому мікропроцесор 3 визначає тип ліфта і відповідний йому оптимальний час замикання виконавчого реле і формує сигнал на замикання контакту 10 виконавчого реле 9 в електричному ланцюзі управління ліфтом. При замкнутому контакті 10 виконавчого реле 9 з панелі наказів можливо подати команду, на який поверх необхідно піднятися або спуститися ліфту. Відпрацювавши рух ліфта, мікропроцесор 3 переходить в режим роботи з пристроєм зчитування/запису 7, перевіряє звільнення з пристрою 7 43421 зчитування/запису відпрацьованого особистого електронного носія інформації, формує сигнал гасіння світлового табло 5, включає зумер 6 в режим подачі серії коротких звукових сигналів, що нагадують пасажиру про необхідність забрати особистий електронний носій інформації, і повертається в режим очікування, тобто в режим обробки інформації, яка приходить з пристрою зчитування/запису 7, і визначає момент появи нового особистого електронного носія інформації в пристрої зчитування/запису 7. Трансформатор живлення 1 і виконавче реле 9 забезпечують гальванічну розв'язку елементів пристрою від електричних ланцюгів ліфта. Це гарантує надійність роботи пристрою, оскільки воно захищене від перенапружень і струмових стрибків, Комп’ютерна верстка А. Крулевський 8 характерних для роботи електричних ланцюгів ліфта. Використання світлодіода 8 у складі пристрою зчитування/запису 7 для підсвічування місця контакту особистого електронного носія інформації забезпечує зручність пасажира. Крім того, включення світлодіода 8 в первинний ланцюг трансформатора живлення 1 дозволяють йому додатково виконувати функцію елементу діагностики справності пристрою, зокрема, про наявність живлення на пристрої в робочому режимі ліфта. Таким чином, пристрій, в якому реалізують пропонований спосіб, є зручним в експлуатації, конструктивно прост, є високо надійним і швидко окупається унаслідок порівняно низької вартості виготовлення. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
