Сосок

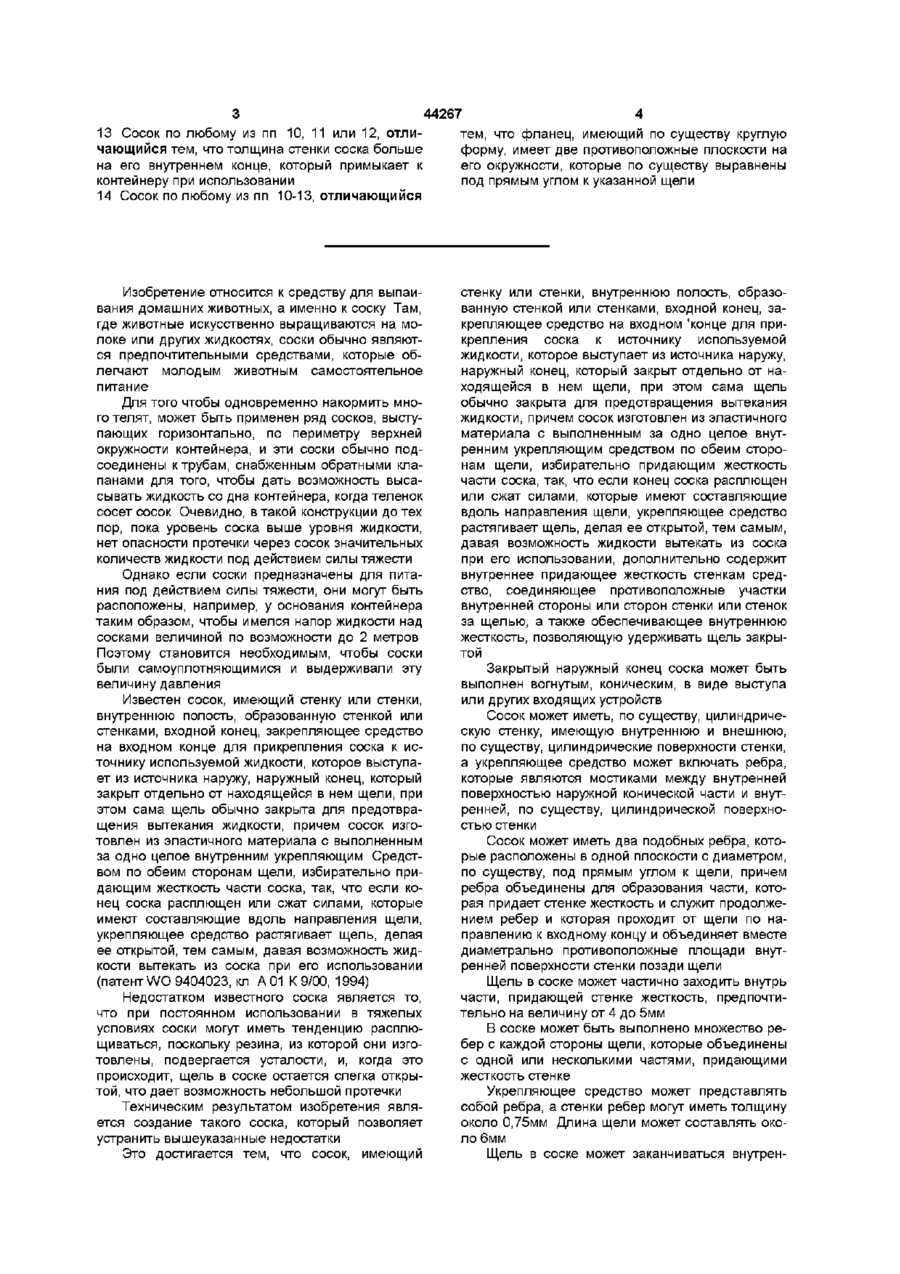

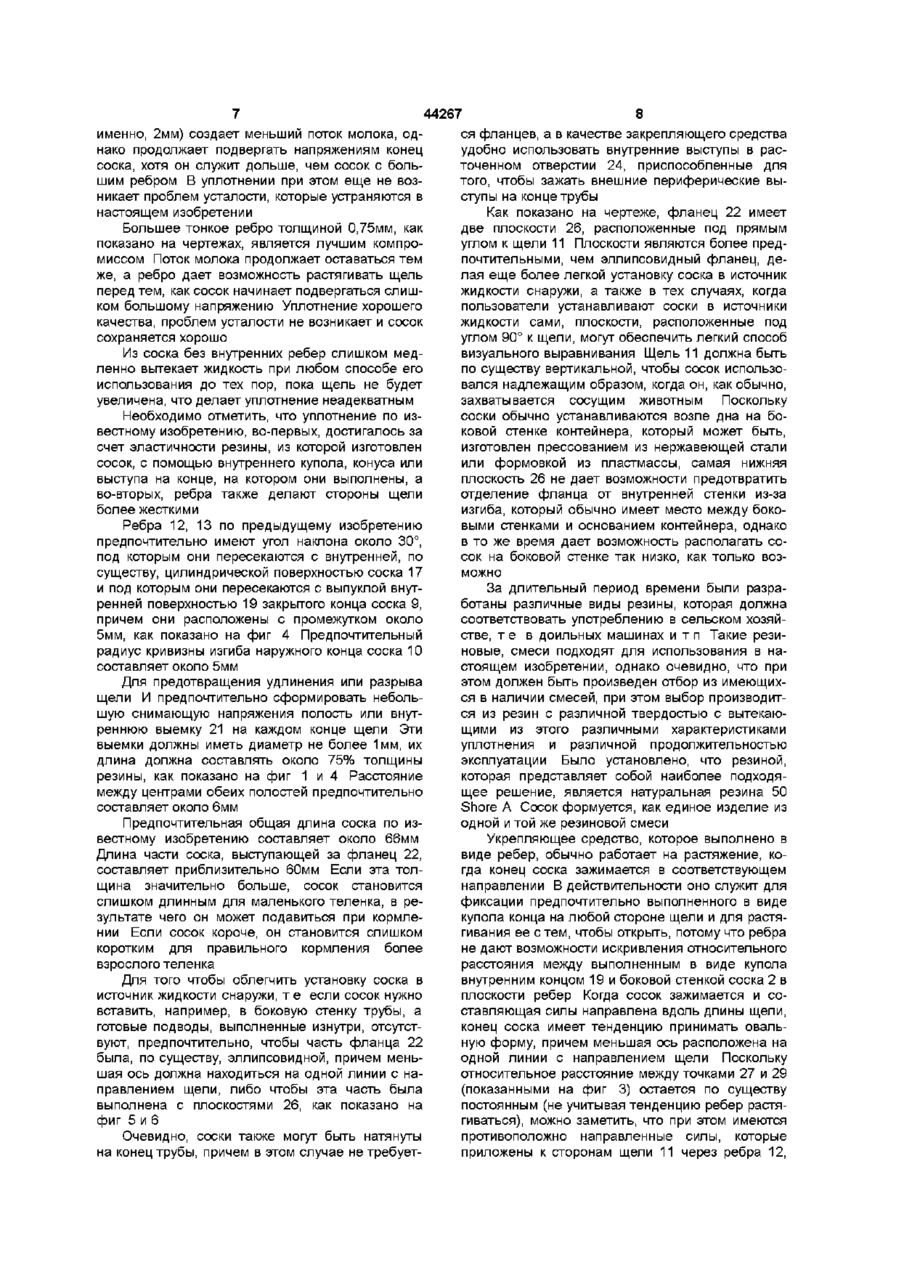

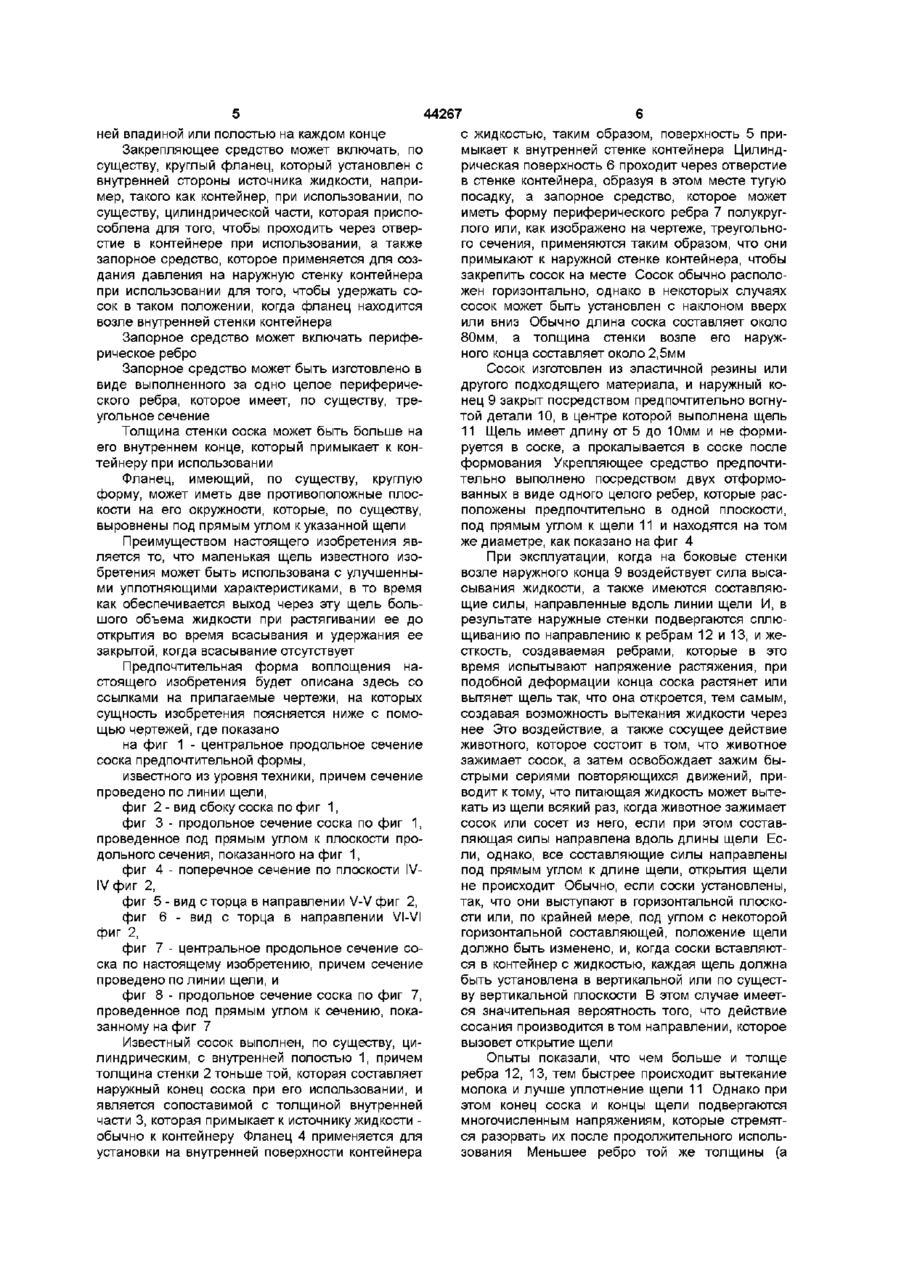

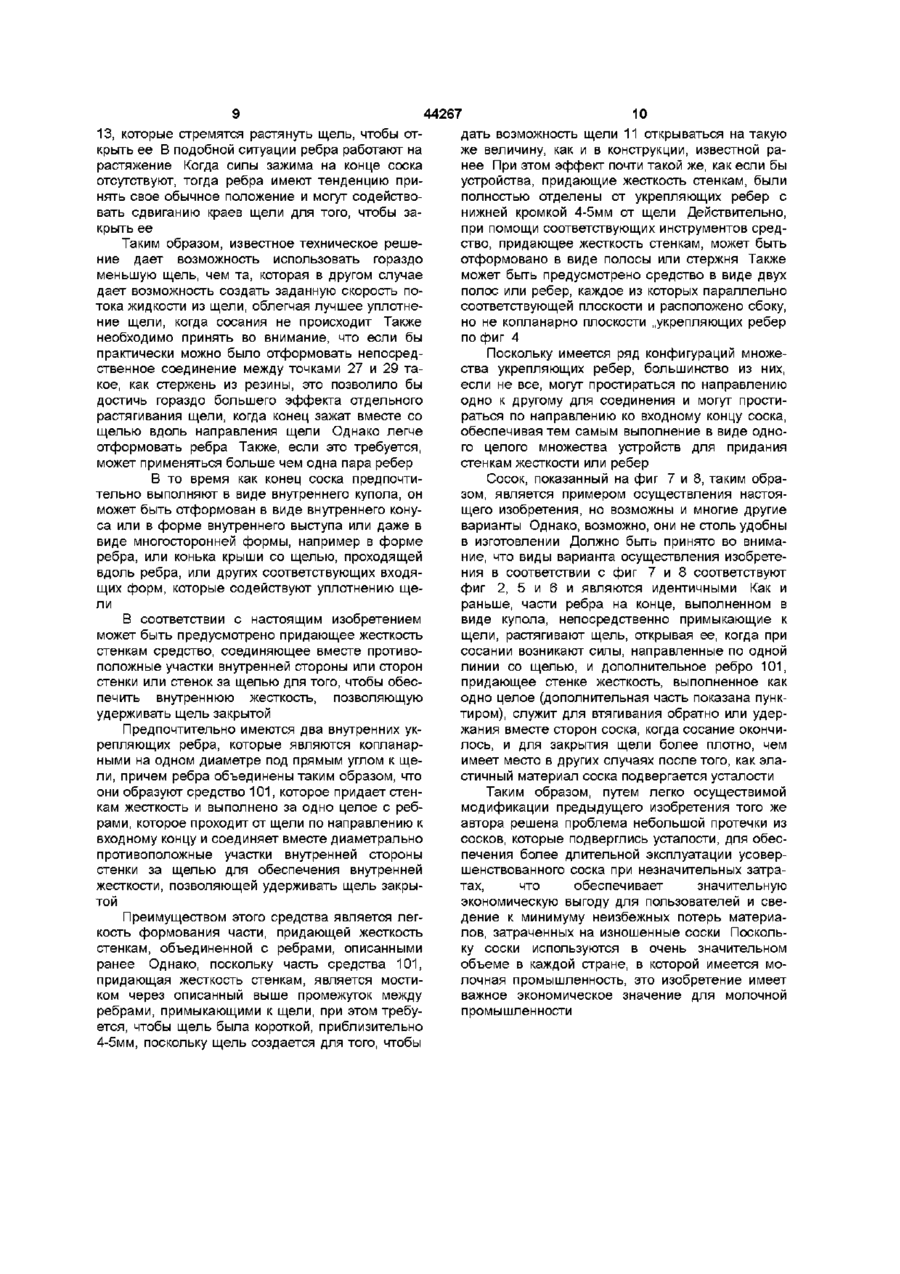

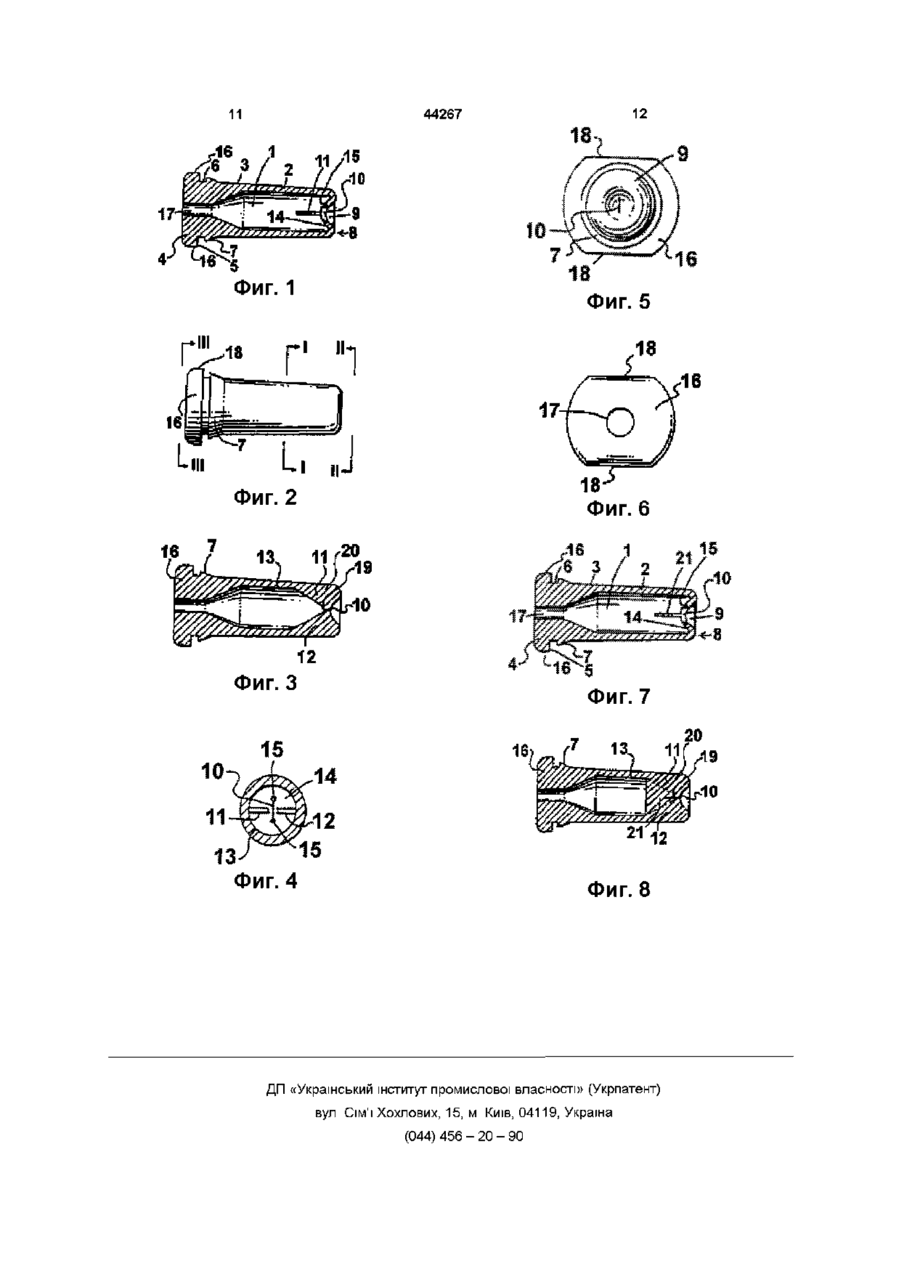

1 Сосок, имеющий стенку или стенки, внутреннюю полость, образованную стенкой или стенками, входной конец, закрепляющее средство на входном конце для прикрепления соска к источнику используемой жидкости, которое выступает из источника наружу, наружный конец, который закрыт отдельно от находящейся в нем щели, при этом сама щель обычно закрыта для предотвращения вытекания жидкости, причем сосок изготовлен из эластичного материала с выполненным за одно целое внутренним укрепляющим средством по обеим сторонам щели, избирательно придающим жесткость части соска, так, что если конец соска расплющен или сжат силами, которые имеют составляющие вдоль направления щели, укрепляющее средство растягивает щель, делая ее открытой, тем самым давая возможность жидкости вытекать из соска при его использовании, отличающийся тем, что дополнительно содержит внутреннее, придающее жесткость стенкам средство, соединяющее противоположные участки внутренней стороны или сторон стенки или стенок за щелью, а также обеспечивающие внутреннюю жесткость, позволяющую удерживать щель закрытой 2 Сосок по п 1, отличающийся тем, что закрытый наружный конец выполнен вогнутым, коническим, в виде выступа 3 Сосок по одному из пп 1 или 2, отличающийся тем, что сосок имеет по существу цилиндрическую стенку, имеющую внутреннюю и внешнюю по существу цилиндрические поверхности стенки, и укрепляющие устройства включают ребра, которые являются мостиками между внутренней поверхностью наружной конической части и внутренней по существу цилиндрической поверхностью стенки 4 Сосок по п 3, отличающийся тем, что имеет два подобных ребра, которые расположены в одной плоскости с диаметром по существу под прямым углом к щели, причем ребра объединены для образования части, которая придает стенке жесткость и служит продолжением ребер и которая проходит от щели по направлению к входному концу и объединяет вместе диаметрально противоположные площади внутренней поверхности стенки позади щели 5 Сосок по п 4, отличающийся тем, что щель частично заходит внутрь части, придающей стенке жесткость предпочтительно на величину от 4 до 5мм 6 Сосок по п 3, отличающийся тем, что имеется множество ребер с каждой стороны щели, которые объединены с одной или несколькими частями, придающими жесткость стенке 7 Сосок по любому из предыдущих пунктов, отличающий тем, что укрепляющие устройства представляют собой ребра и стенки ребер имеют толщину 0,75мм 8 Сосок по любому из предыдущих пунктов, отличающийся тем, что длина щели составляет 6мм 9 Сосок по любому из предыдущих пунктов, отличающийся тем, что щель заканчивается внутренней впадиной или полостью на каждом конце 10 Сосок по любому из предыдущих пунктов, отличающийся тем, что закрепляющие устройства включают по существу круглый фланец, который установлен с внутренней стороны источника жидкости, например такого, как контейнер, при использовании по существу цилиндрической части, которая приспособлена для того, чтобы проходить через отверстие в контейнере при использовании, а также запорное средство, которые применяют для создания давления на наружную стенку контейнера при использовании для того, чтобы удержать сосок в таком положении, когда фланец находится возле внутренней стенки контейнера 11 Сосок по п 10, отличающийся тем, что запорное средство включает периферическое ребро 12 Сосок по п 11, отличающийся тем, что запорное средство изготовлено в виде использованного за одно целое периферического ребра, которое имеет по существу треугольное сечение о 1 (О 13 Сосок по любому из пп 10, 11 или 12, отличающийся тем, что толщина стенки соска больше на его внутреннем конце, который примыкает к контейнеру при использовании 14 Сосок по любому из пп 10-13, отличающийся Изобретение относится к средству для выпаивания домашних животных, а именно к соску Там, где животные искусственно выращиваются на молоке или других жидкостях, соски обычно являются предпочтительными средствами, которые облегчают молодым животным самостоятельное питание Для того чтобы одновременно накормить много телят, может быть применен ряд сосков, выступающих горизонтально, по периметру верхней окружности контейнера, и эти соски обычно подсоединены к трубам, снабженным обратными клапанами для того, чтобы дать возможность высасывать жидкость со дна контейнера, когда теленок сосет сосок Очевидно, в такой конструкции до тех пор, пока уровень соска выше уровня жидкости, нет опасности протечки через сосок значительных количеств жидкости под действием силы тяжести Однако если соски предназначены для питания под действием силы тяжести, они могут быть расположены, например, у основания контейнера таким образом, чтобы имелся напор жидкости над сосками величиной по возможности до 2 метров Поэтому становится необходимым, чтобы соски были самоуплотняющимися и выдерживали эту величину давления Известен сосок, имеющий стенку или стенки, внутреннюю полость, образованную стенкой или стенками, входной конец, закрепляющее средство на входном конце для прикрепления соска к источнику используемой жидкости, которое выступает из источника наружу, наружный конец, который закрыт отдельно от находящейся в нем щели, при этом сама щель обычно закрыта для предотвращения вытекания жидкости, причем сосок изготовлен из эластичного материала с выполненным за одно целое внутренним укрепляющим Средством по обеим сторонам щели, избирательно придающим жесткость части соска, так, что если конец соска расплющен или сжат силами, которые имеют составляющие вдоль направления щели, укрепляющее средство растягивает щель, делая ее открытой, тем самым, давая возможность жидкости вытекать из соска при его использовании (патент WO 9404023, кл А 01 К 9/00, 1994) Недостатком известного соска является то, что при постоянном использовании в тяжелых условиях соски могут иметь тенденцию расплющиваться, поскольку резина, из которой они изготовлены, подвергается усталости, и, когда это происходит, щель в соске остается слегка открытой, что дает возможность небольшой протечки Техническим результатом изобретения является создание такого соска, который позволяет устранить вышеуказанные недостатки Это достигается тем, что сосок, имеющий 44267 тем, что фланец, имеющий по существу круглую форму, имеет две противоположные плоскости на его окружности, которые по существу выравнены под прямым углом к указанной щели стенку или стенки, внутреннюю полость, образованную стенкой или стенками, входной конец, закрепляющее средство на входном 'конце для прикрепления соска к источнику используемой жидкости, которое выступает из источника наружу, наружный конец, который закрыт отдельно от находящейся в нем щели, при этом сама щель обычно закрыта для предотвращения вытекания жидкости, причем сосок изготовлен из эластичного материала с выполненным за одно целое внутренним укрепляющим средством по обеим сторонам щели, избирательно придающим жесткость части соска, так, что если конец соска расплющен или сжат силами, которые имеют составляющие вдоль направления щели, укрепляющее средство растягивает щель, делая ее открытой, тем самым, давая возможность жидкости вытекать из соска при его использовании, дополнительно содержит внутреннее придающее жесткость стенкам средство, соединяющее противоположные участки внутренней стороны или сторон стенки или стенок за щелью, а также обеспечивающее внутреннюю жесткость, позволяющую удерживать щель закрытой Закрытый наружный конец соска может быть выполнен вогнутым, коническим, в виде выступа или других входящих устройств Сосок может иметь, по существу, цилиндрическую стенку, имеющую внутреннюю и внешнюю, по существу, цилиндрические поверхности стенки, а укрепляющее средство может включать ребра, которые являются мостиками между внутренней поверхностью наружной конической части и внутренней, по существу, цилиндрической поверхностью стенки Сосок может иметь два подобных ребра, которые расположены в одной плоскости с диаметром, по существу, под прямым углом к щели, причем ребра объединены для образования части, которая придает стенке жесткость и служит продолжением ребер и которая проходит от щели по направлению к входному концу и объединяет вместе диаметрально противоположные площади внутренней поверхности стенки позади щели Щель в соске может частично заходить внутрь части, придающей стенке жесткость, предпочтительно на величину от 4 до 5мм В соске может быть выполнено множество ребер с каждой стороны щели, которые объединены с одной или несколькими частями, придающими жесткость стенке Укрепляющее средство может представлять собой ребра, а стенки ребер могут иметь толщину около 0,75мм Длина щели может составлять около 6мм Щель в соске может заканчиваться внутрен 44267 с жидкостью, таким образом, поверхность 5 приней впадиной или полостью на каждом конце мыкает к внутренней стенке контейнера ЦилиндЗакрепляющее средство может включать, по рическая поверхность 6 проходит через отверстие существу, круглый фланец, который установлен с в стенке контейнера, образуя в этом месте тугую внутренней стороны источника жидкости, наприпосадку, а запорное средство, которое может мер, такого как контейнер, при использовании, по иметь форму периферического ребра 7 полукругсуществу, цилиндрической части, которая присполого или, как изображено на чертеже, треугольнособлена для того, чтобы проходить через отверго сечения, применяются таким образом, что они стие в контейнере при использовании, а также примыкают к наружной стенке контейнера, чтобы запорное средство, которое применяется для соззакрепить сосок на месте Сосок обычно располодания давления на наружную стенку контейнера жен горизонтально, однако в некоторых случаях при использовании для того, чтобы удержать сососок может быть установлен с наклоном вверх сок в таком положении, когда фланец находится или вниз Обычно длина соска составляет около возле внутренней стенки контейнера 80мм, а толщина стенки возле его наружЗапорное средство может включать перифеного конца составляет около 2,5мм рическое ребро Запорное средство может быть изготовлено в Сосок изготовлен из эластичной резины или виде выполненного за одно целое периферичедругого подходящего материала, и наружный коского ребра, которое имеет, по существу, тренец 9 закрыт посредством предпочтительно вогнуугольное сечение той детали 10, в центре которой выполнена щель 11 Щель имеет длину от 5 до 10мм и не формиТолщина стенки соска может быть больше на руется в соске, а прокалывается в соске после его внутреннем конце, который примыкает к конформования Укрепляющее средство предпочтитейнеру при использовании тельно выполнено посредством двух отформоФланец, имеющий, по существу, круглую ванных в виде одного целого ребер, которые расформу, может иметь две противоположные плосположены предпочтительно в одной плоскости, кости на его окружности, которые, по существу, под прямым углом к щели 11 и находятся на том выровнены под прямым углом к указанной щели же диаметре, как показано на фиг 4 Преимуществом настоящего изобретения является то, что маленькая щель известного изоПри эксплуатации, когда на боковые стенки бретения может быть использована с улучшеннывозле наружного конца 9 воздействует сила высами уплотняющими характеристиками, в то время сывания жидкости, а также имеются составляюкак обеспечивается выход через эту щель больщие силы, направленные вдоль линии щели И, в шого объема жидкости при растягивании ее до результате наружные стенки подвергаются сплюоткрытия во время всасывания и удержания ее щиванию по направлению к ребрам 12 и 13, и жезакрытой, когда всасывание отсутствует сткость, создаваемая ребрами, которые в это время испытывают напряжение растяжения, при Предпочтительная форма воплощения наподобной деформации конца соска растянет или стоящего изобретения будет описана здесь со вытянет щель так, что она откроется, тем самым, ссылками на прилагаемые чертежи, на которых создавая возможность вытекания жидкости через сущность изобретения поясняется ниже с помонее Это воздействие, а также сосущее действие щью чертежей, где показано животного, которое состоит в том, что животное на фиг 1 - центральное продольное сечение зажимает сосок, а затем освобождает зажим бысоска предпочтительной формы, стрыми сериями повторяющихся движений, приизвестного из уровня техники, причем сечение водит к тому, что питающая жидкость может вытепроведено по линии щели, кать из щели всякий раз, когда животное зажимает фиг 2 - вид сбоку соска по фиг 1, сосок или сосет из него, если при этом составфиг 3 - продольное сечение соска по фиг 1, ляющая силы направлена вдоль длины щели Еспроведенное под прямым углом к плоскости проли, однако, все составляющие силы направлены дольного сечения, показанного на фиг 1, под прямым углом к длине щели, открытия щели фиг 4 - поперечное сечение по плоскости IVне происходит Обычно, если соски установлены, IV фиг 2, так, что они выступают в горизонтальной плоскофиг 5 - вид с торца в направлении V-V фиг 2, сти или, по крайней мере, под углом с некоторой фиг 6 - вид с торца в направлении VI-VI горизонтальной составляющей, положение щели фиг 2, должно быть изменено, и, когда соски вставляютфиг 7 - центральное продольное сечение сося в контейнер с жидкостью, каждая щель должна ска по настоящему изобретению, причем сечение быть установлена в вертикальной или по сущестпроведено по линии щели, и ву вертикальной плоскости В этом случае имеетфиг 8 - продольное сечение соска по фиг 7, ся значительная вероятность того, что действие проведенное под прямым углом к сечению, покасосания производится втом направлении, которое занному на фиг 7 вызовет открытие щели Известный сосок выполнен, по существу, цилиндрическим, с внутренней полостью 1, причем Опыты показали, что чем больше и толще толщина стенки 2 тоньше той, которая составляет ребра 12, 13, тем быстрее происходит вытекание наружный конец соска при его использовании, и молока и лучше уплотнение щели 11 Однако при является сопоставимой с толщиной внутренней этом конец соска и концы щели подвергаются части 3, которая примыкает к источнику жидкости многочисленным напряжениям, которые стремятобычно к контейнеру Фланец 4 применяется для ся разорвать их после продолжительного испольустановки на внутренней поверхности контейнера зования Меньшее ребро той же толщины (а именно, 2мм) создает меньший поток молока, однако продолжает подвергать напряжениям конец соска, хотя он служит дольше, чем сосок с большим ребром В уплотнении при этом еще не возникает проблем усталости, которые устраняются в настоящем изобретении Большее тонкое ребро толщиной 0,75мм, как показано на чертежах, является лучшим компромиссом Поток молока продолжает оставаться тем же, а ребро дает возможность растягивать щель перед тем, как сосок начинает подвергаться слишком большому напряжению Уплотнение хорошего качества, проблем усталости не возникает и сосок сохраняется хорошо Из соска без внутренних ребер слишком медленно вытекает жидкость при любом способе его использования до тех пор, пока щель не будет увеличена, что делает уплотнение неадекватным Необходимо отметить, что уплотнение по известному изобретению, во-первых, достигалось за счет эластичности резины, из которой изготовлен сосок, с помощью внутреннего купола, конуса или выступа на конце, на котором они выполнены, а во-вторых, ребра также делают стороны щели более жесткими Ребра 12, 13 по предыдущему изобретению предпочтительно имеют угол наклона около 30°, под которым они пересекаются с внутренней, по существу, цилиндрической поверхностью соска 17 и под которым они пересекаются с выпуклой внутренней поверхностью 19 закрытого конца соска 9, причем они расположены с промежутком около 5мм, как показано на фиг 4 Предпочтительный радиус кривизны изгиба наружного конца соска 10 составляет около 5мм Для предотвращения удлинения или разрыва щели И предпочтительно сформировать небольшую снимающую напряжения полость или внутреннюю выемку 21 на каждом конце щели Эти выемки должны иметь диаметр не более 1мм, их длина должна составлять около 75% толщины резины, как показано на фиг 1 и 4 Расстояние между центрами обеих полостей предпочтительно составляет около 6мм Предпочтительная общая длина соска по известному изобретению составляет около 66мм Длина части соска, выступающей за фланец 22, составляет приблизительно 60мм Если эта толщина значительно больше, сосок становится слишком длинным для маленького теленка, в результате чего он может подавиться при кормлении Если сосок короче, он становится слишком коротким для правильного кормления более взрослого теленка Для того чтобы облегчить установку соска в источник жидкости снаружи, т е если сосок нужно вставить, например, в боковую стенку трубы, а готовые подводы, выполненные изнутри, отсутствуют, предпочтительно, чтобы часть фланца 22 была, по существу, эллипсовидной, причем меньшая ось должна находиться на одной линии с направлением щели, либо чтобы эта часть была выполнена с плоскостями 26, как показано на фиг 5 и 6 Очевидно, соски также могут быть натянуты на конец трубы, причем в этом случае не требует 8 44267 ся фланцев, а в качестве закрепляющего средства удобно использовать внутренние выступы в расточенном отверстии 24, приспособленные для того, чтобы зажать внешние периферические выступы на конце трубы Как показано на чертеже, фланец 22 имеет две плоскости 26, расположенные под прямым углом к щели 11 Плоскости являются более предпочтительными, чем эллипсовидный фланец, делая еще более легкой установку соска в источник жидкости снаружи, а также в тех случаях, когда пользователи устанавливают соски в источники жидкости сами, плоскости, расположенные под углом 90° к щели, могут обеспечить легкий способ визуального выравнивания Щель 11 должна быть по существу вертикальной, чтобы сосок использовался надлежащим образом, когда он, как обычно, захватывается сосущим животным Поскольку соски обычно устанавливаются возле дна на боковой стенке контейнера, который может быть, изготовлен прессованием из нержавеющей стали или формовкой из пластмассы, самая нижняя плоскость 26 не дает возможности предотвратить отделение фланца от внутренней стенки из-за изгиба, который обычно имеет место между боковыми стенками и основанием контейнера, однако в то же время дает возможность располагать сосок на боковой стенке так низко, как только возможно За длительный период времени были разработаны различные виды резины, которая должна соответствовать употреблению в сельском хозяйстве, т е в доильных машинах и т п Такие резиновые, смеси подходят для использования в настоящем изобретении, однако очевидно, что при этом должен быть произведен отбор из имеющихся в наличии смесей, при этом выбор производится из резин с различной твердостью с вытекающими из этого различными характеристиками уплотнения и различной продолжительностью эксплуатации Было установлено, что резиной, которая представляет собой наиболее подходящее решение, является натуральная резина 50 Shore А Сосок формуется, как единое изделие из одной и той же резиновой смеси Укрепляющее средство, которое выполнено в виде ребер, обычно работает на растяжение, когда конец соска зажимается в соответствующем направлении В действительности оно служит для фиксации предпочтительно выполненного в виде купола конца на любой стороне щели и для растягивания ее с тем, чтобы открыть, потому что ребра не дают возможности искривления относительного расстояния между выполненным в виде купола внутренним концом 19 и боковой стенкой соска 2 в плоскости ребер Когда сосок зажимается и составляющая силы направлена вдоль длины щели, конец соска имеет тенденцию принимать овальную форму, причем меньшая ось расположена на одной линии с направлением щели Поскольку относительное расстояние между точками 27 и 29 (показанными на фиг 3) остается по существу постоянным (не учитывая тенденцию ребер растягиваться), можно заметить, что при этом имеются противоположно направленные силы, которые приложены к сторонам щели 11 через ребра 12, 13, которые стремятся растянуть щель, чтобы открыть ее В подобной ситуации ребра работают на растяжение Когда силы зажима на конце соска отсутствуют, тогда ребра имеют тенденцию принять свое обычное положение и могут содействовать сдвиганию краев щели для того, чтобы закрыть ее Таким образом, известное техническое решение дает возможность использовать гораздо меньшую щель, чем та, которая в другом случае дает возможность создать заданную скорость потока жидкости из щели, облегчая лучшее уплотнение щели, когда сосания не происходит Также необходимо принять во внимание, что если бы практически можно было отформовать непосредственное соединение между точками 27 и 29 такое, как стержень из резины, это позволило бы достичь гораздо большего эффекта отдельного растягивания щели, когда конец зажат вместе со щелью вдоль направления щели Однако легче отформовать ребра Также, если это требуется, может применяться больше чем одна пара ребер В то время как конец соска предпочтительно выполняют в виде внутреннего купола, он может быть отформован в виде внутреннего конуса или в форме внутреннего выступа или даже в виде многосторонней формы, например в форме ребра, или конька крыши со щелью, проходящей вдоль ребра, или других соответствующих входящих форм, которые содействуют уплотнению щели В соответствии с настоящим изобретением может быть предусмотрено придающее жесткость стенкам средство, соединяющее вместе противоположные участки внутренней стороны или сторон стенки или стенок за щелью для того, чтобы обеспечить внутреннюю жесткость, позволяющую удерживать щель закрытой Предпочтительно имеются два внутренних укрепляющих ребра, которые являются копланарными на одном диаметре под прямым углом к щели, причем ребра объединены таким образом, что они образуют средство 101, которое придает стенкам жесткость и выполнено за одно целое с ребрами, которое проходит от щели по направлению к входному концу и соединяет вместе диаметрально противоположные участки внутренней стороны стенки за щелью для обеспечения внутренней жесткости, позволяющей удерживать щель закрытой Преимуществом этого средства является легкость формования части, придающей жесткость стенкам, объединенной с ребрами, описанными ранее Однако, поскольку часть средства 101, придающая жесткость стенкам, является мостиком через описанный выше промежуток между ребрами, примыкающими к щели, при этом требуется, чтобы щель была короткой, приблизительно 4-5мм, поскольку щель создается для того, чтобы 44267 10 дать возможность щели 11 открываться на такую же величину, как и в конструкции, известной ранее При этом эффект почти такой же, как если бы устройства, придающие жесткость стенкам, были полностью отделены от укрепляющих ребер с нижней кромкой 4-5мм от щели Действительно, при помощи соответствующих инструментов средство, придающее жесткость стенкам, может быть отформовано в виде полосы или стержня Также может быть предусмотрено средство в виде двух полос или ребер, каждое из которых параллельно соответствующей плоскости и расположено сбоку, но не копланарно плоскости „укрепляющих ребер по фиг 4 Поскольку имеется ряд конфигураций множества укрепляющих ребер, большинство из них, если не все, могут простираться по направлению одно к другому для соединения и могут простираться по направлению ко входному концу соска, обеспечивая тем самым выполнение в виде одного целого множества устройств для придания стенкам жесткости или ребер Сосок, показанный на фиг 7 и 8, таким образом, является примером осуществления настоящего изобретения, но возможны и многие другие варианты Однако, возможно, они не столь удобны в изготовлении Должно быть принято во внимание, что виды варианта осуществления изобретения в соответствии с фиг 7 и 8 соответствуют фиг 2, 5 и 6 и являются идентичными Как и раньше, части ребра на конце, выполненном в виде купола, непосредственно примыкающие к щели, растягивают щель, открывая ее, когда при сосании возникают силы, направленные по одной линии со щелью, и дополнительное ребро 101, придающее стенке жесткость, выполненное как одно целое (дополнительная часть показана пунктиром), служит для втягивания обратно или удержания вместе сторон соска, когда сосание окончилось, и для закрытия щели более плотно, чем имеет место в других случаях после того, как эластичный материал соска подвергается усталости Таким образом, путем легко осуществимой модификации предыдущего изобретения того же автора решена проблема небольшой протечки из сосков, которые подверглись усталости, для обеспечения более длительной эксплуатации усовершенствованного соска при незначительных затратах, что обеспечивает значительную экономическую выгоду для пользователей и сведение к минимуму неизбежных потерь материалов, затраченных на изношенные соски Поскольку соски используются в очень значительном объеме в каждой стране, в которой имеется молочная промышленность, это изобретение имеет важное экономическое значение для молочной промышленности 44267 Фиг. 1 Г" Hi і ! Li Фиг. 2 „j Фиг. 3 Фиг. 7 Фиг. 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
