Протигазотепловий костюм
Номер патенту: 4591
Опубліковано: 28.12.1994
Автори: Зрелий Микола Дем'янович, Любарський Борис Семенович, Землянський Ігор Якович, Новикова Раїса Михайлівна, Волохов Іван Іванович
Формула / Реферат

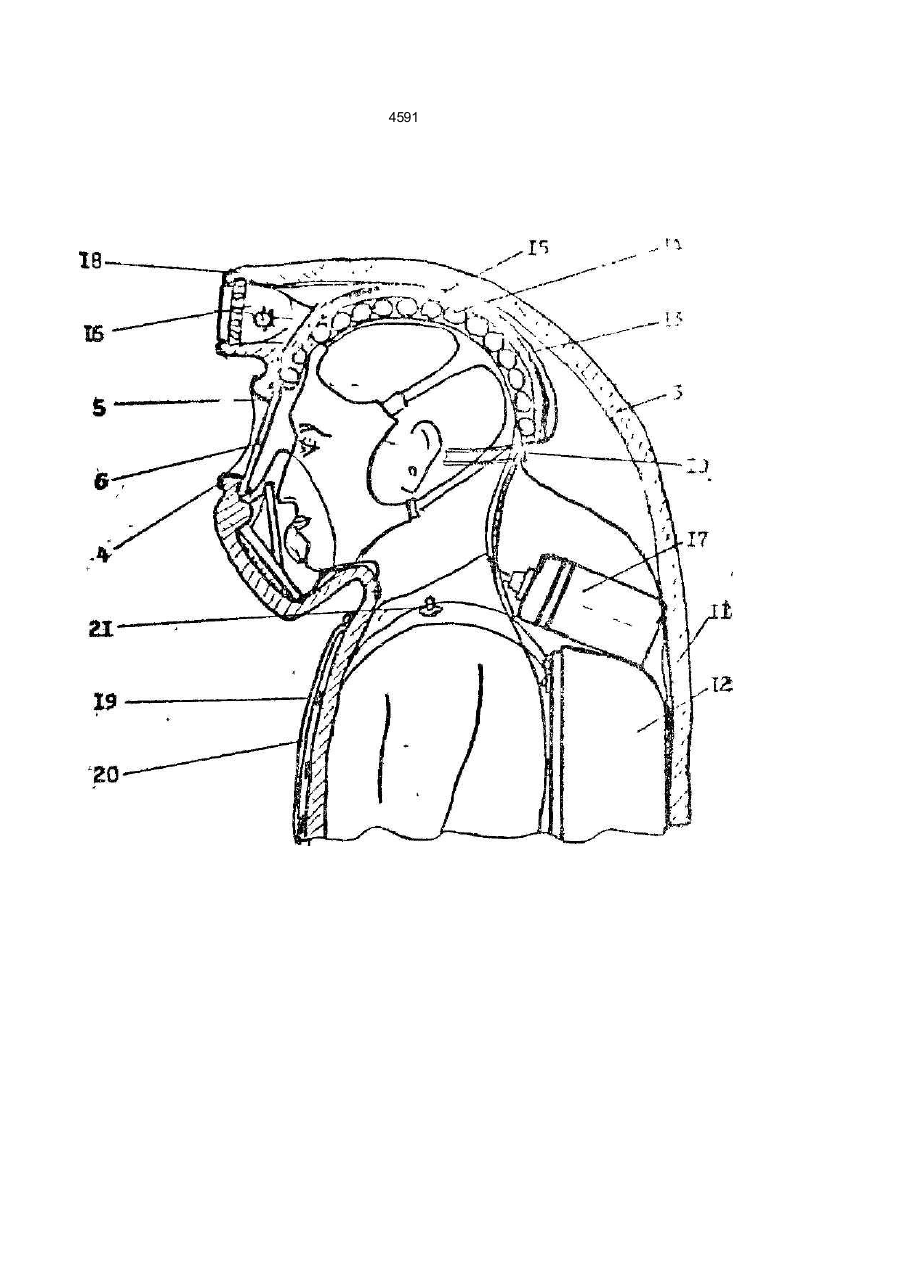

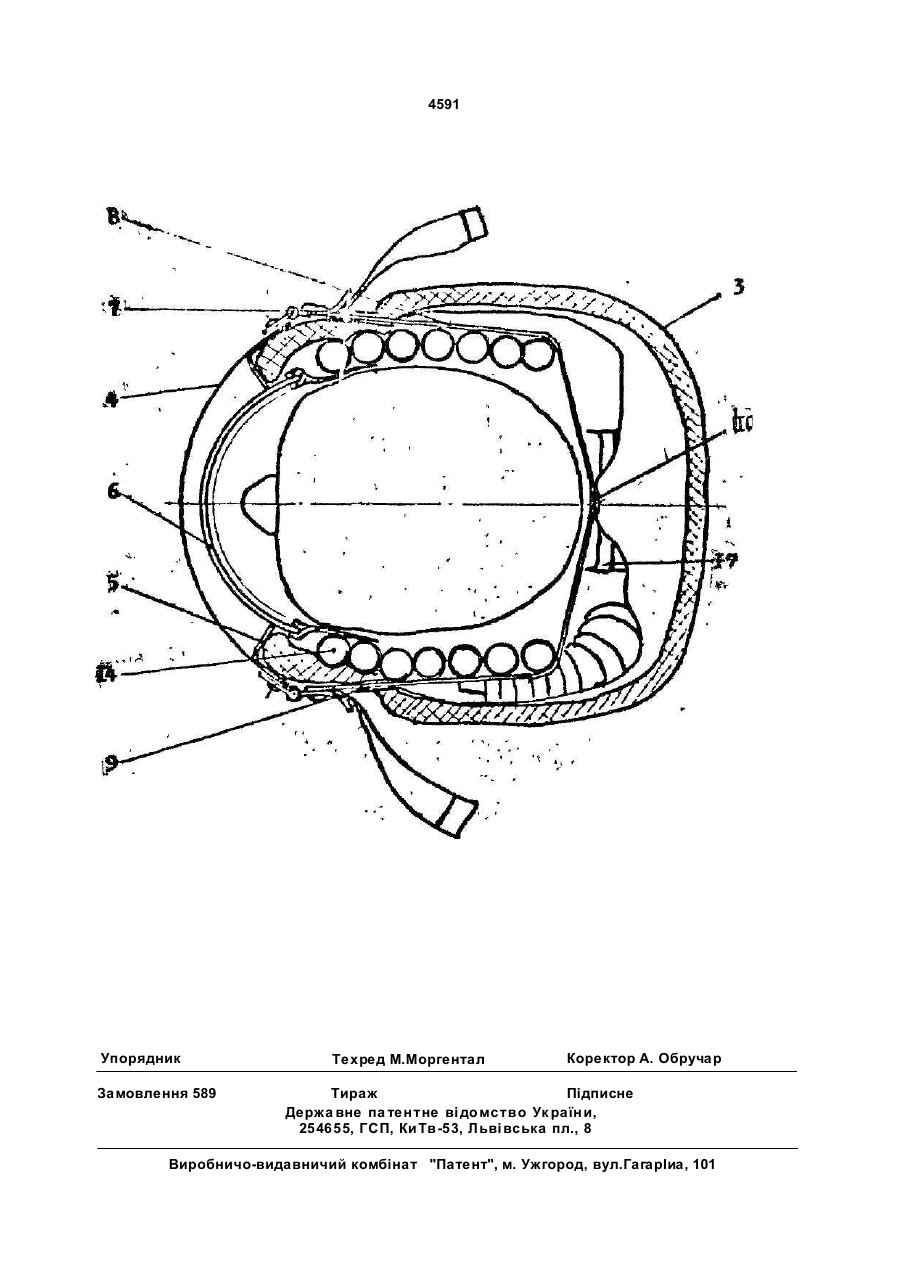

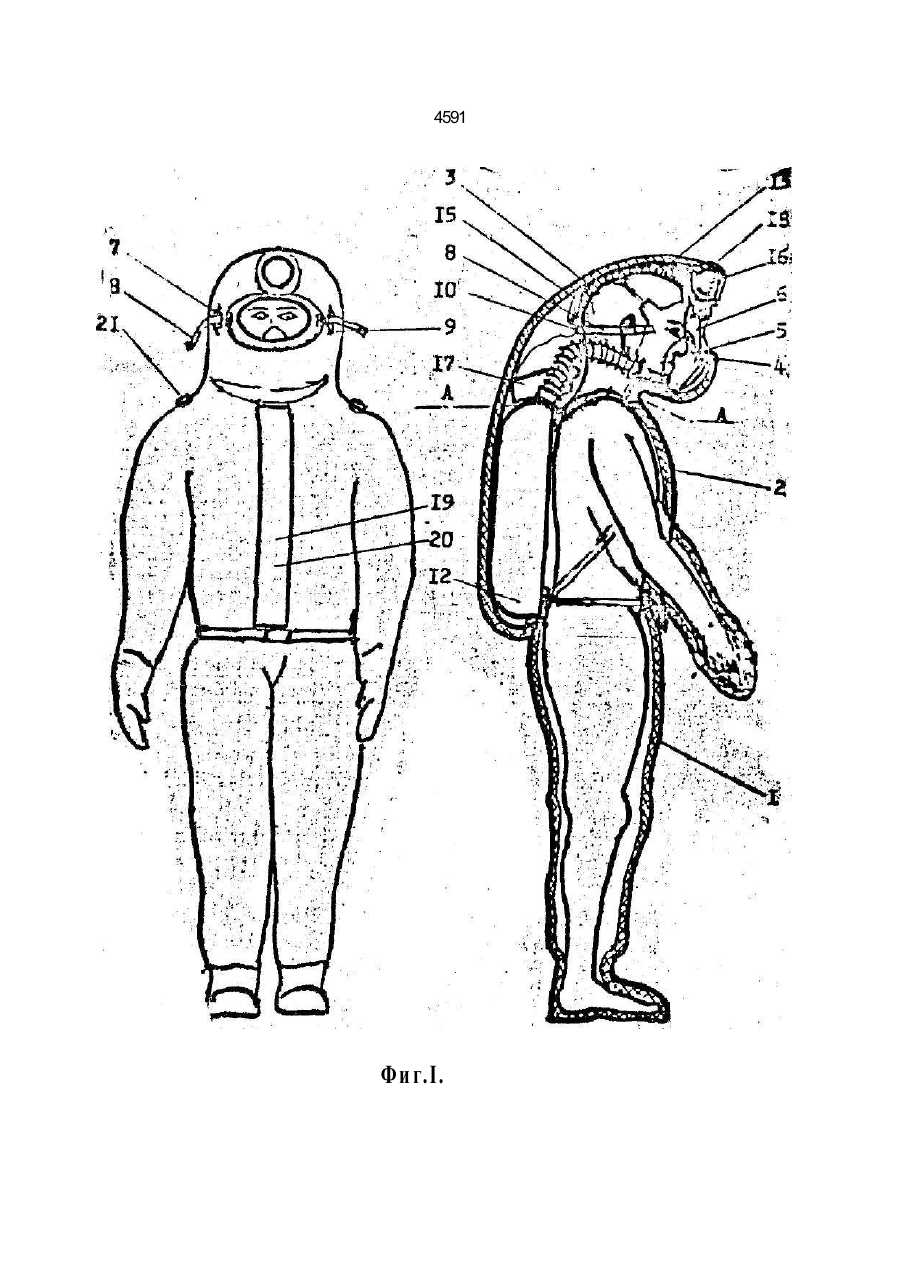

(57) Противогазотепловой костюм в виде брюк и куртки выполненной с выступом на спине для размещения дыхательного aппaрата и капюшоном, включающим иллюминатор-смотровой проем, содержащий внутреннюю охлаждающую одежду и охлаждающий колпак с защитной каской на нем, дыхательный аппарат ранцевого типа с панорамной дыхательной маской и аккумуляторный светильник с фарой, закрепленной на каске, отличающийся тем, что капюшон куртки выполнен в виде сектора тора, один торец которого образует лицевую часть, а другой торец примыкает к куртке в передней части по линии горловины, а сзади переходит в выступ для размещения дыхательного аппарата, при этом рамка иллюминатора снабжена замками для фиксации ленты, охватывающей голову под капюшоном по затылку и закрепленной на подкладке капюшона в сагитальной плоскости.

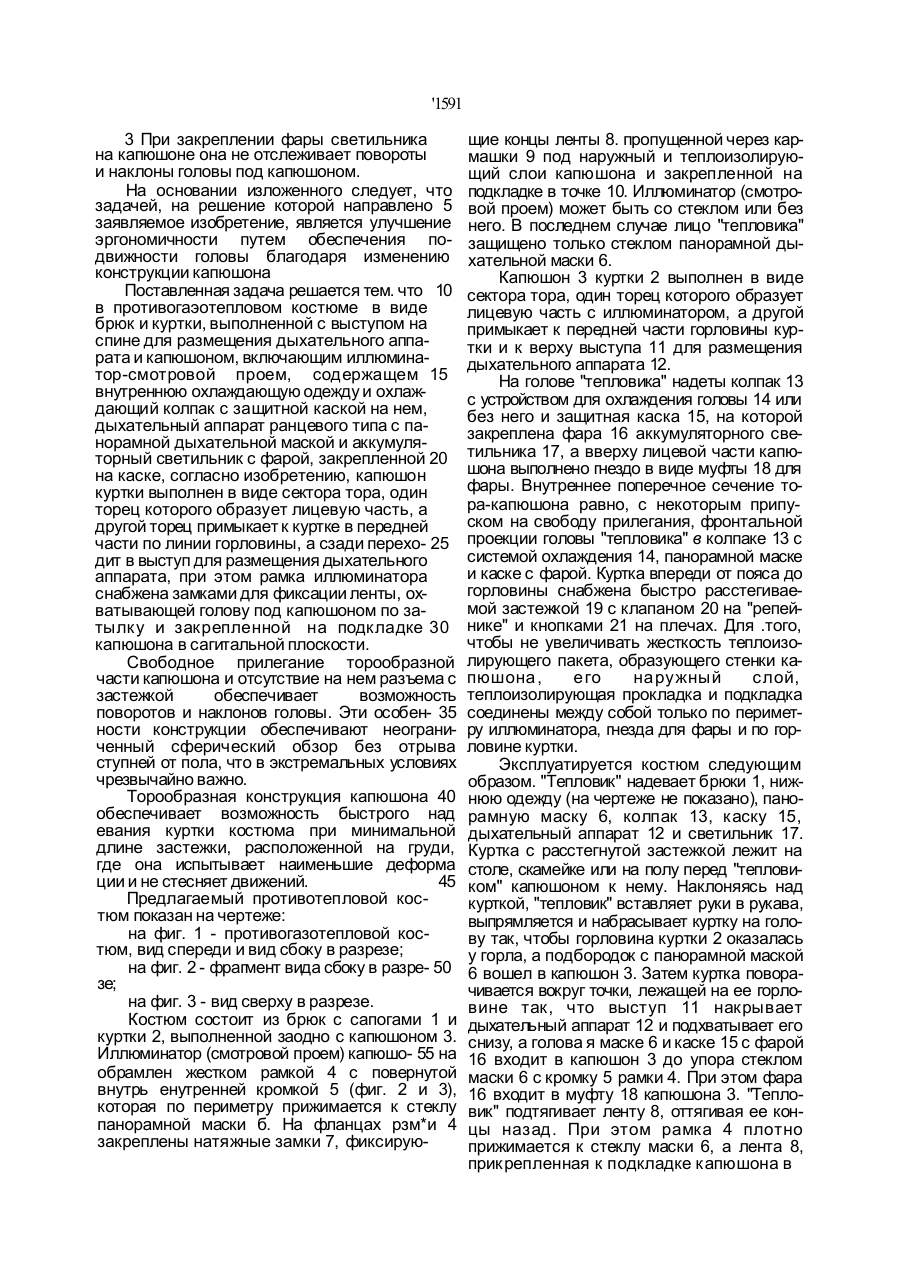

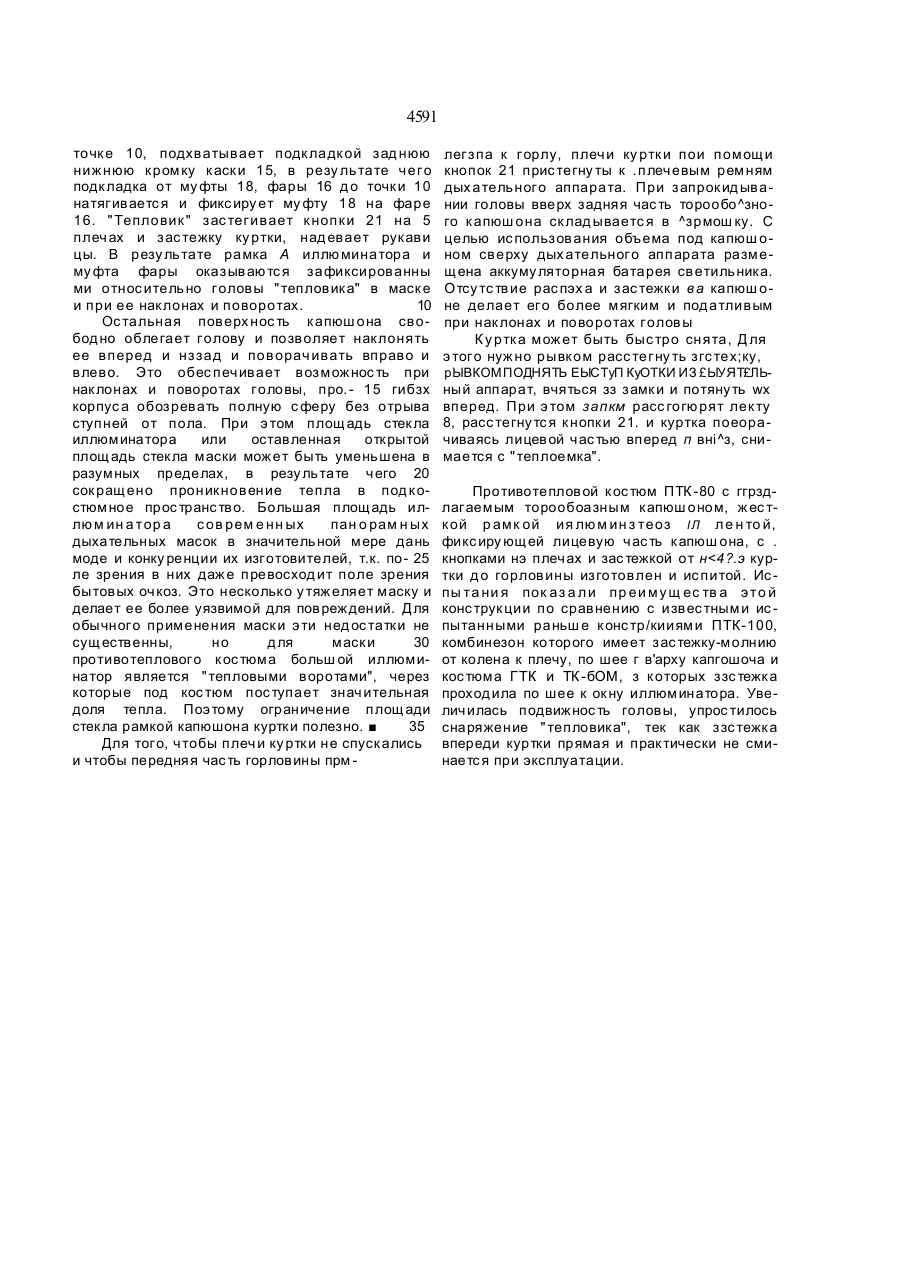

Текст
Противогазотепловой костюм в виде брюк и куртки выполненной с выступом на спине для размещения дыхательного anna рата и капюшоном, включающим иллюминатор-смотровой проем, содержащий внутреннюю охлаждающую одежду и охлаждающий колпак с защитной каской на нем, дыхательный аппарат ранцевого типа с панорамной дыхательной маской и аккумуляторный светильник с фарой, закрепленной на каске, отличающи йсятем.что капюшон куртки выполнен в виде сектора тора, один торец которого образует лицевую часть, а другой торец примыкает к куртке в передней части по линии горловины, а сзади переходит в выступ для размещения дыхательного аппарата, при этом рамка иллюминатора снабжена замками для фиксации ленты, охватывающей голову под капюшоном по затылку и закрепленной на подкладке капюшона в сагитальной плоскости. Изобретение относится к средствам индивидуальной противогазотепловой защиты и может быть использовано в энергетической, химической горнодобывающей, металлургической промышленности, горноспасательной и газоспасательной службами, а также пожарными Наиболее близким по технической сущности к заявляемому решению является, выбранный в качестве прототипа, противотепловой костюм фирмы "Ремсо" (Франция) [1], состоящий из специальной обуви, брюк, куртки, выполненной заодно с капюшоном. Куртка имеет застежку на груди, зоб для размещения нижней передней части маски и большой выступ на спине куртки для размещения в нем воздушного дыхательного аппарата с одним или двумя баллонами высокого давления. Куртка надевается на голову сверху При этом голова в каске с надетой маской проходит через горловину капюшона, расширенную за счет зоба Иллюминатор капюшона достаточно велик, чтобы обеспечить минимально необходимое поле зрения Голова и дыхательная маска не связаны с капюшоном куртки, поэтому он всегда остается в фиксированном положении относительно корпуса человека, но не относительно головы Недостатками прототипа являются 1 Ограниченное поле зрения, несмотря на наличие иллюминатора куртки с большой площадью, так как при поворотах голова смещается относительно иллюминатора 2. Большой потоктепла, проникающий в костюм через иллюминатор с большой площадью стекла. '1591 3 При закреплении фары светильника на капюшоне она не отслеживает повороты и наклоны головы под капюшоном. На основании изложенного следует, что задачей, на решение которой направлено 5 заявляемое изобретение, является улучшение эргономичности путем обеспечения подвижности головы благодаря изменению конструкции капюшона Поставленная задача решается тем. что 10 в противогаэотепловом костюме в виде брюк и куртки, выполненной с выступом на спине для размещения дыхательного аппарата и капюшоном, включающим иллюминатор-смотровой проем, содержащем 15 внутреннюю охлаждающую одежду и охлаждающий колпак с защитной каской на нем, дыхательный аппарат ранцевого типа с панорамной дыхательной маской и аккумуляторный светильник с фарой, закрепленной 20 на каске, согласно изобретению, капюшон куртки выполнен в виде сектора тора, один торец которого образует лицевую часть, а другой торец примыкает к куртке в передней части по линии горловины, а сзади перехо- 25 дит в выступ для размещения дыхательного аппарата, при этом рамка иллюминатора снабжена замками для фиксации ленты, охватывающей голову под капюшоном по затылку и закрепленной на подкладке 30 капюшона в сагитальной плоскости. Свободное прилегание торообразной части капюшона и отсутствие на нем разъема с застежкой обеспечивает возможность поворотов и наклонов головы. Эти особен- 35 ности конструкции обеспечивают неограниченный сферический обзор без отрыва ступней от пола, что в экстремальных условиях чрезвычайно важно. Торообразная конструкция капюшона 40 обеспечивает возможность быстрого над евания куртки костюма при минимальной длине застежки, расположенной на груди, где она испытывает наименьшие деформа ции и не стесняет движений. 45 Предлагаемый противотепловой костюм показан на чертеже: на фиг. 1 - противогазотепловой костюм, вид спереди и вид сбоку в разрезе; на фиг. 2 - фрагмент вида сбоку в разре- 50 зе; на фиг. 3 - вид сверху в разрезе. Костюм состоит из брюк с сапогами 1 и куртки 2, выполненной заодно с капюшоном 3. Иллюминатор (смотровой проем) капюшо- 55 на обрамлен жестком рамкой 4 с повернутой внутрь енутренней кромкой 5 (фиг. 2 и 3), которая по периметру прижимается к стеклу панорамной маски б. На фланцах рзм*и 4 закреплены натяжные замки 7, фиксирую щие концы ленты 8. пропущенной через кармашки 9 под наружный и теплоизолирующий слои капюшона и закрепленной на подкладке в точке 10. Иллюминатор (смотровой проем) может быть со стеклом или без него. В последнем случае лицо "тепловика" защищено только стеклом панорамной дыхательной маски 6. Капюшон 3 куртки 2 выполнен в виде сектора тора, один торец которого образует лицевую часть с иллюминатором, а другой примыкает к передней части горловины куртки и к верху выступа 11 для размещения дыхательного аппарата 12. На голове "тепловика" надеты колпак 13 с устройством для охлаждения головы 14 или без него и защитная каска 15, на которой закреплена фара 16 аккумуляторного светильника 17, а вверху лицевой части капюшона выполнено гнездо в виде муфты 18 для фары. Внутреннее поперечное сечение тора-капюшона равно, с некоторым припуском на свободу прилегания, фронтальной проекции головы "тепловика" в колпаке 13 с системой охлаждения 14, панорамной маске и каске с фарой. Куртка впереди от пояса до горловины снабжена быстро расстегиваемой застежкой 19 с клапаном 20 на "репейнике" и кнопками 21 на плечах. Для .того, чтобы не увеличивать жесткость теплоизолирующего пакета, образующего стенки капюшона , е го на ру жный с лой, теплоизолирующая прокладка и подкладка соединены между собой только по периметру иллюминатора, гнезда для фары и по горловине куртки. Эксплуатируется костюм следующим образом. "Тепловик" надевает брюки 1, нижнюю одежду (на чертеже не показано), панорамную маску 6, колпак 13, каску 15, дыхательный аппарат 12 и светильник 17. Куртка с расстегнутой застежкой лежит на столе, скамейке или на полу перед "тепловиком" капюшоном к нему. Наклоняясь над курткой, "тепловик" вставляет руки в рукава, выпрямляется и набрасывает куртку на голову так, чтобы горловина куртки 2 оказалась у горла, а подбородок с панорамной маской 6 вошел в капюшон 3. Затем куртка поворачивается вокруг точки, лежащей на ее горловине так, что выступ 11 накрывает дыхательный аппарат 12 и подхватывает его снизу, а голова я маске 6 и каске 15 с фарой 16 входит в капюшон 3 до упора стеклом маски 6 с кромку 5 рамки 4. При этом фара 16 входит в муфту 18 капюшона 3. "Тепловик" подтягивает ленту 8, оттягивая ее концы назад. При этом рамка 4 плотно прижимается к стеклу маски 6, а лента 8, прик репленная к подкладке к апюшона в 4591 точке 10, подхватывает подкладкой зад нюю ниж нюю кромку каски 15, в резу льтате чего подкладка от му фты 18, фары 16 д о точки 10 натягиваетс я и фикс иру ет му фту 18 на фаре 16. " Тепловик " зас тегивает кнопки 21 на 5 плечах и зас тежку ку ртки, над евает рукави цы. В резу льтате рамка А иллюминатора и му фта фары оказываютс я зафиксированны ми относ ительно головы " тепловика" в маске и при ее наклонах и поворотах. 10 Ос тальная поверх нос ть капюш она свобод но облегает голову и позволяет наклонять ее вперед и нззад и поворачивать вправо и влево. Это обес печивает возможнос ть при нак лонах и поворотах головы, про. - 15 гибзх корпус а обозревать полную с феру без отрыва ступней от пола. При э том площадь стекла иллюминатора или оставленная открытой площадь стекла маски может быть уменьшена в разумных пределах, в резу льтате чего 20 сокращено проникновение тепла в под костюмное прос транс тво. Большая площадь иллюм ин а тор а с ов рем е нн ых пан о рам н ых дыхательных масок в значительной мере дань моде и конку ренции их изготовителей, т.к. по- 25 ле зрения в них даже превосход ит поле зрения бытовых очкоз. Это несколько у тяжеляет маску и делает ее более уязвимой для повреждений. Для обычного применения маски э ти нед ос татки не существенны, но д ля маск и 30 противотеплового кос тюма больш ой иллюминатор является " тепловыми воротами", через которые под кос тюм пос тупает значительная доля тепла. Поэ тому ограничение площади стекла рамкой капюшона куртки полезно. 35 Для того, чтобы плечи ку ртки не спускались и чтобы передняя час ть горловины прм легзпа к горлу, плечи ку ртки пои помощи кнопок 21 прис тегну ты к . плечевым ремням дых ательного аппарата. При запрокид ывании головы вверх задняя час ть торообо^зного капюш она склад ываетс я в ^зрмош ку. С целью ис пользования объема под капюш оном сверху дых ательного аппарата размещена аккуму ляторная батарея светильника. Отсу тс твие рас пэх а и зас тежки ва капюш оне делает его более мягким и под атливым при наклонах и поворотах головы К у ртк а мож ет быть быс тро снята, Д ля э того нужно рывком расс тегну ть згс тех;ку, рЫВКОМ ПОДНЯТЬ ЕЫСТуП КуОТКИ ИЗ £ЫУЯТ£ЛЬ ный аппарат, вчяться зз замк и и потяну ть wx вперед. При э том запкм расс гогюрят лекту 8, расс тегну тс я кнопки 21. и куртка поеорачиваясь лицевой час тью вперед п вні^з, снимается с " теплоемка". Противотепловой кос тюм ПТК -80 с ггрздлагаемым торообоазным капюш оном, жес ткой р амк ой ия люм ин з теоз ІЛ л е н то й, фикс иру ющей лицевую час ть капюш она, с . кнопками нэ плечах и зас тежкой от н
ДивитисяДодаткова інформація
Назва патенту англійськоюGas and heat protective suit
Автори англійськоюZemlianskyi Ihor Yakovych, Zrelyi Mykola Dem'ianovych, Liubarskyi Borys Semenovych, Volokhov Ivan Ivanovych
Назва патенту російськоюПротивогазотепловой костюм
Автори російськоюЗемлянский Игорь Яковлевич, Зрелый Николай Демьянович, Любарский Борис Семенович, Волохов Иван Иванович
МПК / Мітки
МПК: A41D 13/00
Мітки: протигазотепловий, костюм
