Роликовий магнітний сепаратор

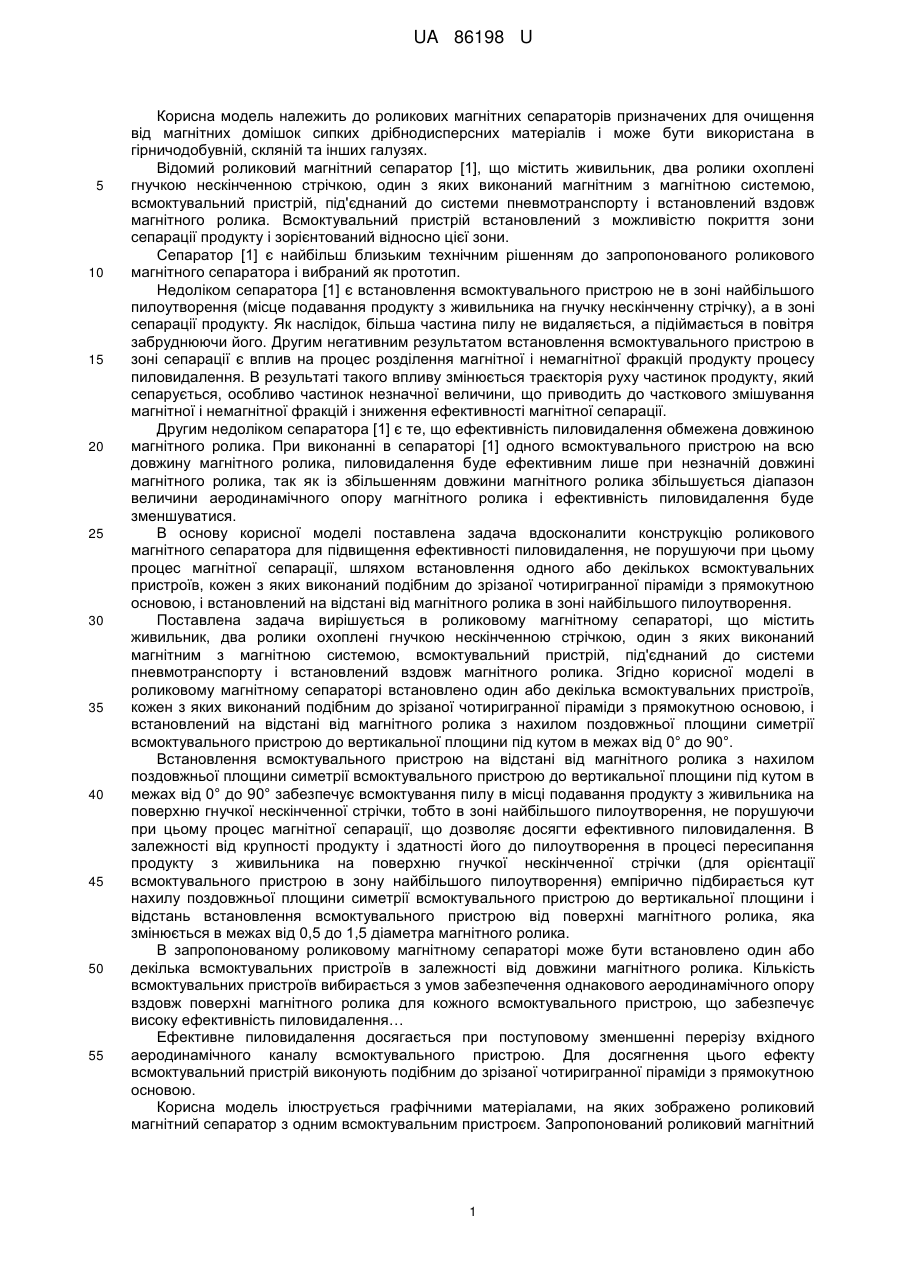

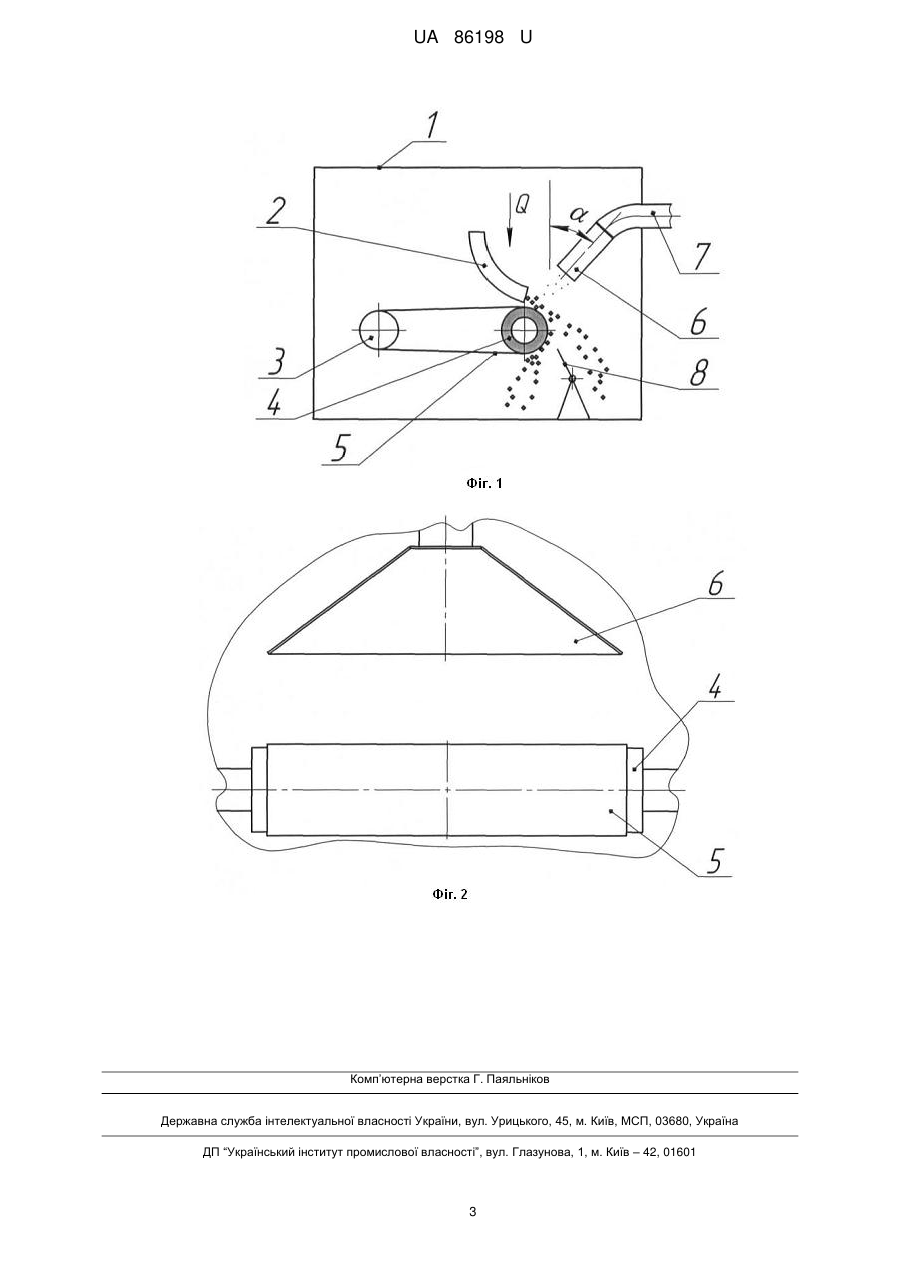

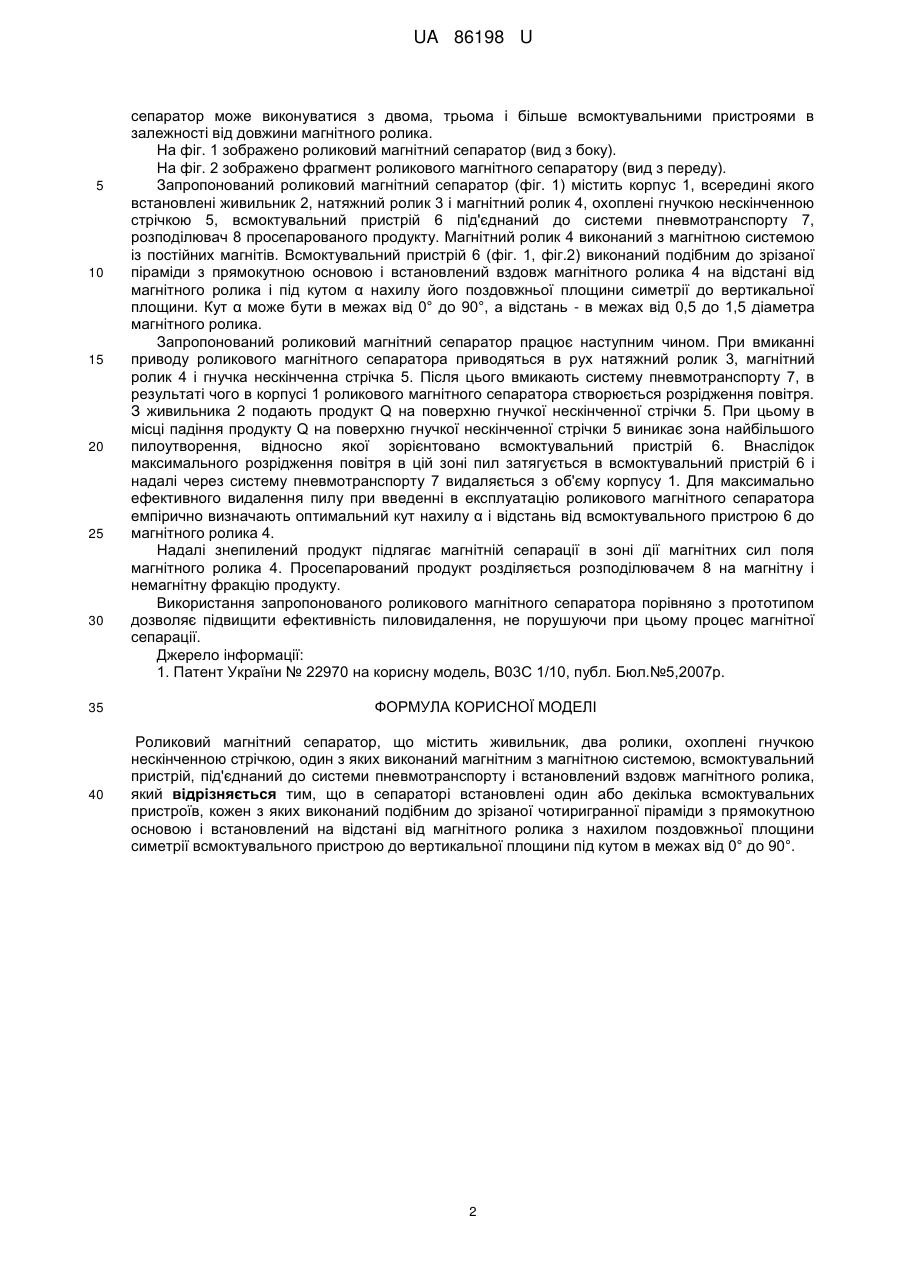

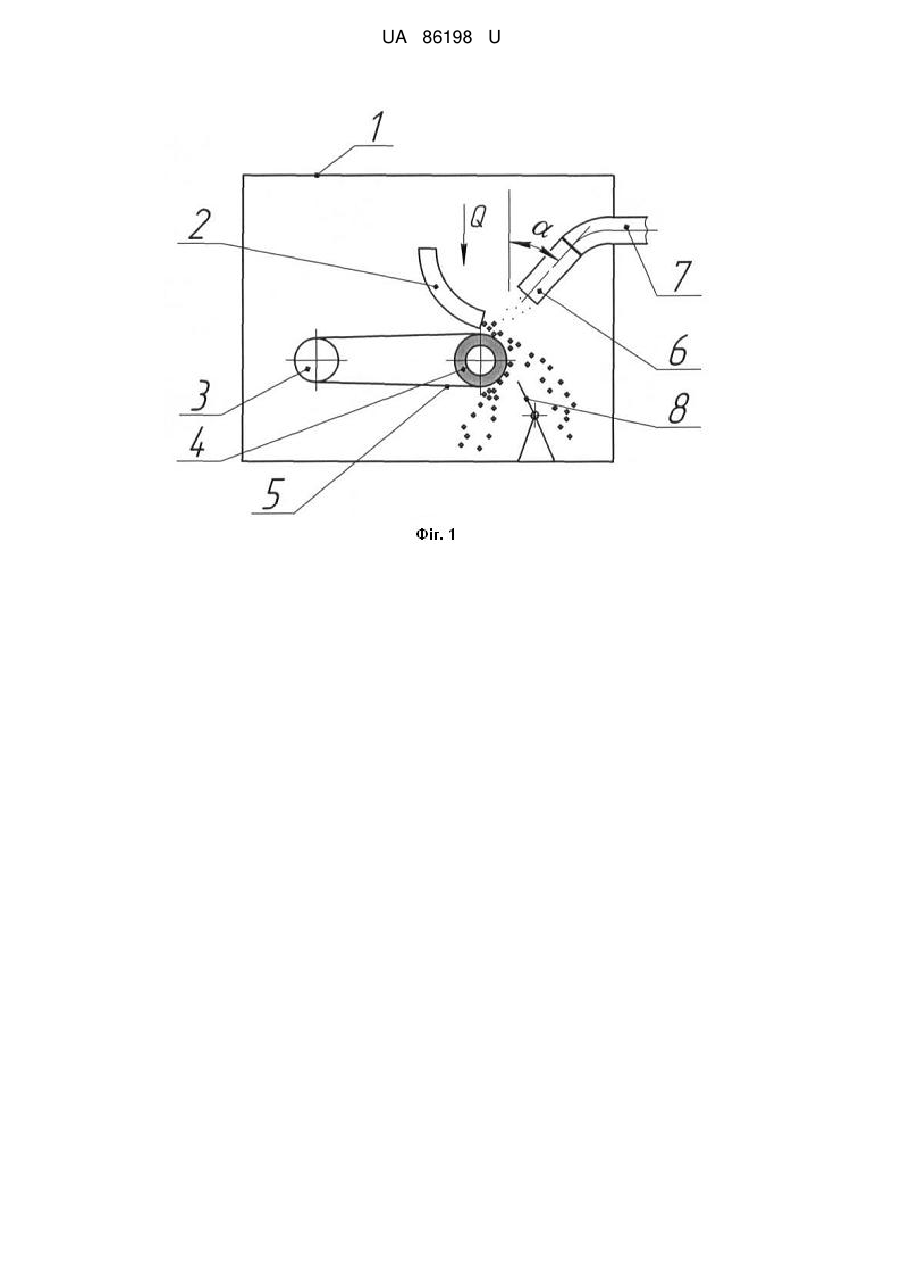

Реферат: Роликовий магнітний сепаратор містить живильник, два ролики, охоплені гнучкою нескінченною стрічкою, один з яких виконаний магнітним з магнітною системою, всмоктувальний пристрій, під'єднаний до системи пневмотранспорту і встановлений вздовж магнітного ролика. В сепараторі встановлені один або декілька всмоктувальних пристроїв, кожен з яких виконаний подібним до зрізаної чотиригранної піраміди з прямокутною основою і встановлений на відстані від магнітного ролика з нахилом поздовжньої площини симетрії всмоктувального пристрою до вертикальної площини під кутом в межах від 0° до 90°. UA 86198 U (12) UA 86198 U UA 86198 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до роликових магнітних сепараторів призначених для очищення від магнітних домішок сипких дрібнодисперсних матеріалів і може бути використана в гірничодобувній, скляній та інших галузях. Відомий роликовий магнітний сепаратор [1], що містить живильник, два ролики охоплені гнучкою нескінченною стрічкою, один з яких виконаний магнітним з магнітною системою, всмоктувальний пристрій, під'єднаний до системи пневмотранспорту і встановлений вздовж магнітного ролика. Всмоктувальний пристрій встановлений з можливістю покриття зони сепарації продукту і зорієнтований відносно цієї зони. Сепаратор [1] є найбільш близьким технічним рішенням до запропонованого роликового магнітного сепаратора і вибраний як прототип. Недоліком сепаратора [1] є встановлення всмоктувального пристрою не в зоні найбільшого пилоутворення (місце подавання продукту з живильника на гнучку нескінченну стрічку), а в зоні сепарації продукту. Як наслідок, більша частина пилу не видаляється, а підіймається в повітря забруднюючи його. Другим негативним результатом встановлення всмоктувального пристрою в зоні сепарації є вплив на процес розділення магнітної і немагнітної фракцій продукту процесу пиловидалення. В результаті такого впливу змінюється траєкторія руху частинок продукту, який сепарується, особливо частинок незначної величини, що приводить до часткового змішування магнітної і немагнітної фракцій і зниження ефективності магнітної сепарації. Другим недоліком сепаратора [1] є те, що ефективність пиловидалення обмежена довжиною магнітного ролика. При виконанні в сепараторі [1] одного всмоктувального пристрою на всю довжину магнітного ролика, пиловидалення буде ефективним лише при незначній довжині магнітного ролика, так як із збільшенням довжини магнітного ролика збільшується діапазон величини аеродинамічного опору магнітного ролика і ефективність пиловидалення буде зменшуватися. В основу корисної моделі поставлена задача вдосконалити конструкцію роликового магнітного сепаратора для підвищення ефективності пиловидалення, не порушуючи при цьому процес магнітної сепарації, шляхом встановлення одного або декількох всмоктувальних пристроїв, кожен з яких виконаний подібним до зрізаної чотиригранної піраміди з прямокутною основою, і встановлений на відстані від магнітного ролика в зоні найбільшого пилоутворення. Поставлена задача вирішується в роликовому магнітному сепараторі, що містить живильник, два ролики охоплені гнучкою нескінченною стрічкою, один з яких виконаний магнітним з магнітною системою, всмоктувальний пристрій, під'єднаний до системи пневмотранспорту і встановлений вздовж магнітного ролика. Згідно корисної моделі в роликовому магнітному сепараторі встановлено один або декілька всмоктувальних пристроїв, кожен з яких виконаний подібним до зрізаної чотиригранної піраміди з прямокутною основою, і встановлений на відстані від магнітного ролика з нахилом поздовжньої площини симетрії всмоктувального пристрою до вертикальної площини під кутом в межах від 0° до 90°. Встановлення всмоктувального пристрою на відстані від магнітного ролика з нахилом поздовжньої площини симетрії всмоктувального пристрою до вертикальної площини під кутом в межах від 0° до 90° забезпечує всмоктування пилу в місці подавання продукту з живильника на поверхню гнучкої нескінченної стрічки, тобто в зоні найбільшого пилоутворення, не порушуючи при цьому процес магнітної сепарації, що дозволяє досягти ефективного пиловидалення. В залежності від крупності продукту і здатності його до пилоутворення в процесі пересипання продукту з живильника на поверхню гнучкої нескінченної стрічки (для орієнтації всмоктувального пристрою в зону найбільшого пилоутворення) емпірично підбирається кут нахилу поздовжньої площини симетрії всмоктувального пристрою до вертикальної площини і відстань встановлення всмоктувального пристрою від поверхні магнітного ролика, яка змінюється в межах від 0,5 до 1,5 діаметра магнітного ролика. В запропонованому роликовому магнітному сепараторі може бути встановлено один або декілька всмоктувальних пристроїв в залежності від довжини магнітного ролика. Кількість всмоктувальних пристроїв вибирається з умов забезпечення однакового аеродинамічного опору вздовж поверхні магнітного ролика для кожного всмоктувального пристрою, що забезпечує високу ефективність пиловидалення… Ефективне пиловидалення досягається при поступовому зменшенні перерізу вхідного аеродинамічного каналу всмоктувального пристрою. Для досягнення цього ефекту всмоктувальний пристрій виконують подібним до зрізаної чотиригранної піраміди з прямокутною основою. Корисна модель ілюструється графічними матеріалами, на яких зображено роликовий магнітний сепаратор з одним всмоктувальним пристроєм. Запропонований роликовий магнітний 1 UA 86198 U 5 10 15 20 25 30 35 40 сепаратор може виконуватися з двома, трьома і більше всмоктувальними пристроями в залежності від довжини магнітного ролика. На фіг. 1 зображено роликовий магнітний сепаратор (вид з боку). На фіг. 2 зображено фрагмент роликового магнітного сепаратору (вид з переду). Запропонований роликовий магнітний сепаратор (фіг. 1) містить корпус 1, всередині якого встановлені живильник 2, натяжний ролик 3 і магнітний ролик 4, охоплені гнучкою нескінченною стрічкою 5, всмоктувальний пристрій 6 під'єднаний до системи пневмотранспорту 7, розподілювач 8 просепарованого продукту. Магнітний ролик 4 виконаний з магнітною системою із постійних магнітів. Всмоктувальний пристрій 6 (фіг. 1, фіг.2) виконаний подібним до зрізаної піраміди з прямокутною основою і встановлений вздовж магнітного ролика 4 на відстані від магнітного ролика і під кутом α нахилу його поздовжньої площини симетрії до вертикальної площини. Кут α може бути в межах від 0° до 90°, а відстань - в межах від 0,5 до 1,5 діаметра магнітного ролика. Запропонований роликовий магнітний сепаратор працює наступним чином. При вмиканні приводу роликового магнітного сепаратора приводяться в рух натяжний ролик 3, магнітний ролик 4 і гнучка нескінченна стрічка 5. Після цього вмикають систему пневмотранспорту 7, в результаті чого в корпусі 1 роликового магнітного сепаратора створюється розрідження повітря. З живильника 2 подають продукт Q на поверхню гнучкої нескінченної стрічки 5. При цьому в місці падіння продукту Q на поверхню гнучкої нескінченної стрічки 5 виникає зона найбільшого пилоутворення, відносно якої зорієнтовано всмоктувальний пристрій 6. Внаслідок максимального розрідження повітря в цій зоні пил затягується в всмоктувальний пристрій 6 і надалі через систему пневмотранспорту 7 видаляється з об'єму корпусу 1. Для максимально ефективного видалення пилу при введенні в експлуатацію роликового магнітного сепаратора емпірично визначають оптимальний кут нахилу α і відстань від всмоктувального пристрою 6 до магнітного ролика 4. Надалі знепилений продукт підлягає магнітній сепарації в зоні дії магнітних сил поля магнітного ролика 4. Просепарований продукт розділяється розподілювачем 8 на магнітну і немагнітну фракцію продукту. Використання запропонованого роликового магнітного сепаратора порівняно з прототипом дозволяє підвищити ефективність пиловидалення, не порушуючи при цьому процес магнітної сепарації. Джерело інформації: 1. Патент України № 22970 на корисну модель, В03С 1/10, публ. Бюл.№5,2007р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Роликовий магнітний сепаратор, що містить живильник, два ролики, охоплені гнучкою нескінченною стрічкою, один з яких виконаний магнітним з магнітною системою, всмоктувальний пристрій, під'єднаний до системи пневмотранспорту і встановлений вздовж магнітного ролика, який відрізняється тим, що в сепараторі встановлені один або декілька всмоктувальних пристроїв, кожен з яких виконаний подібним до зрізаної чотиригранної піраміди з прямокутною основою і встановлений на відстані від магнітного ролика з нахилом поздовжньої площини симетрії всмоктувального пристрою до вертикальної площини під кутом в межах від 0° до 90°. 2 UA 86198 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
