Спосіб виготовлення ланки ланцюжка дегтярьова

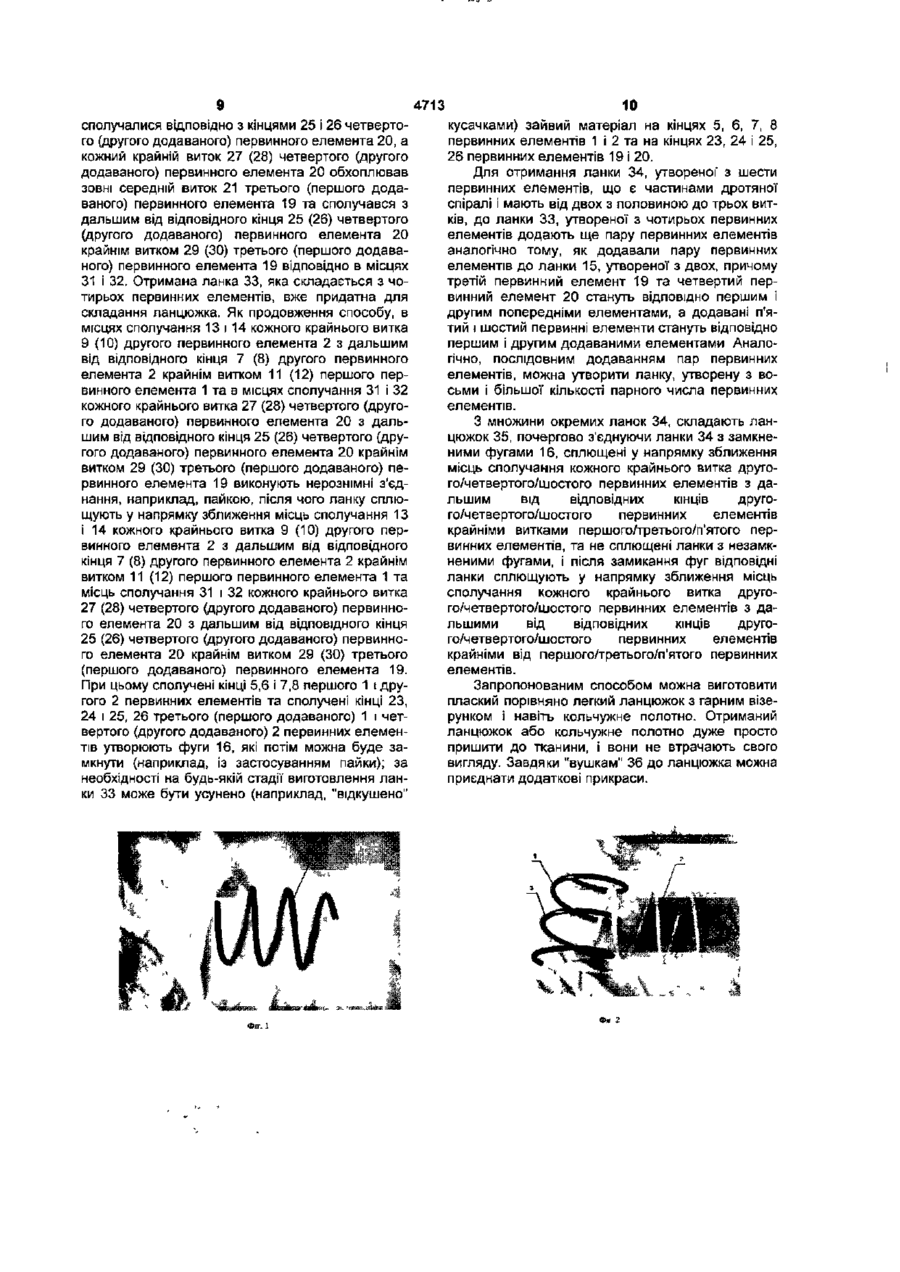

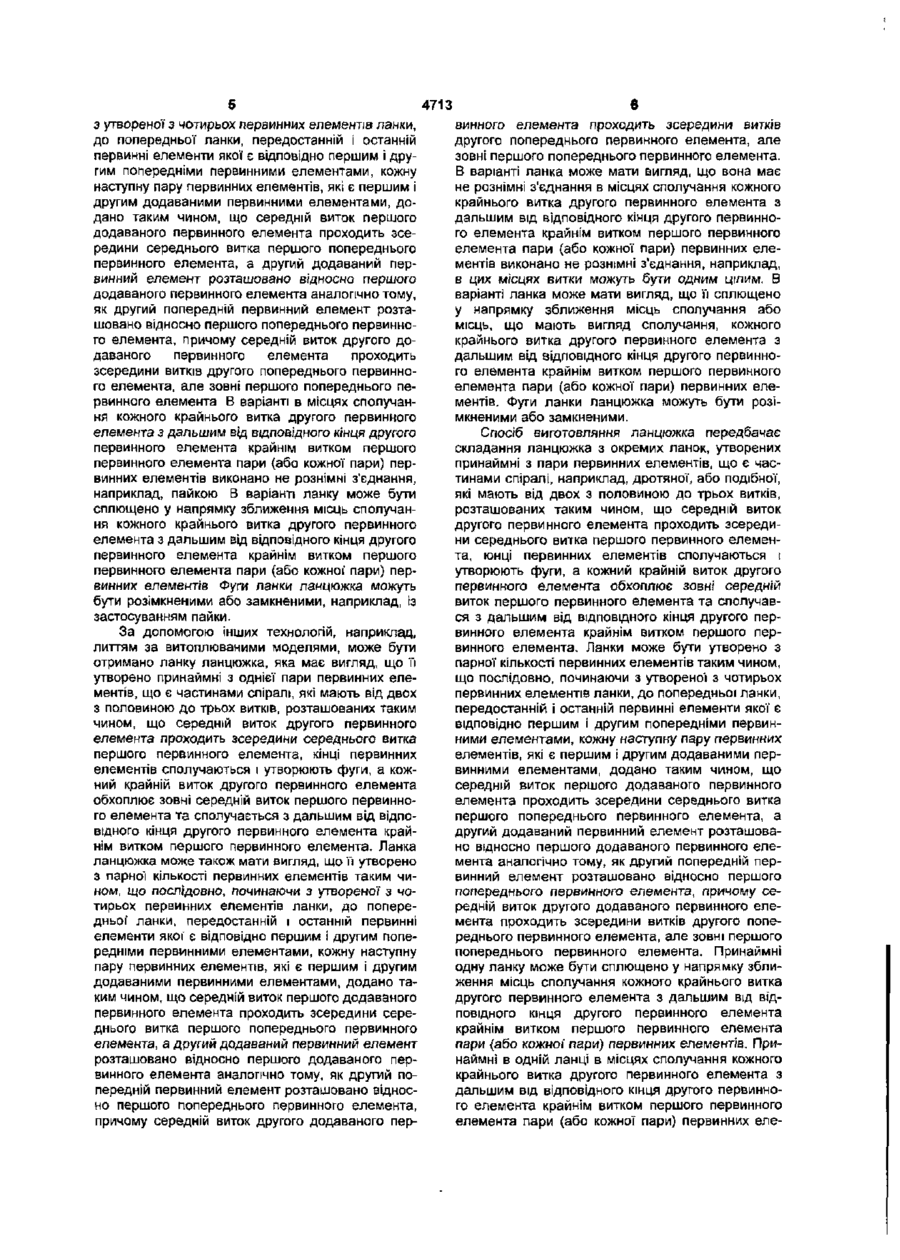

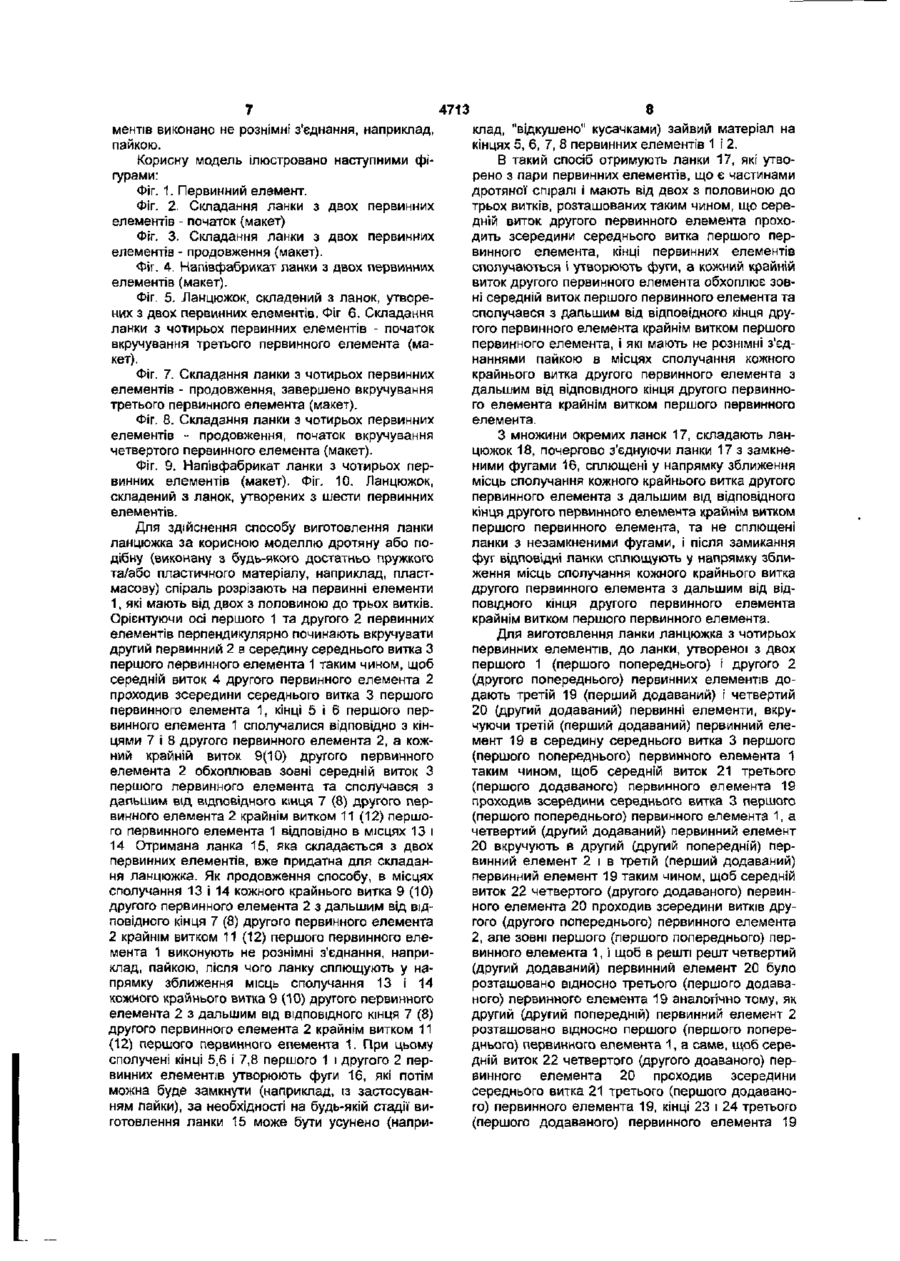

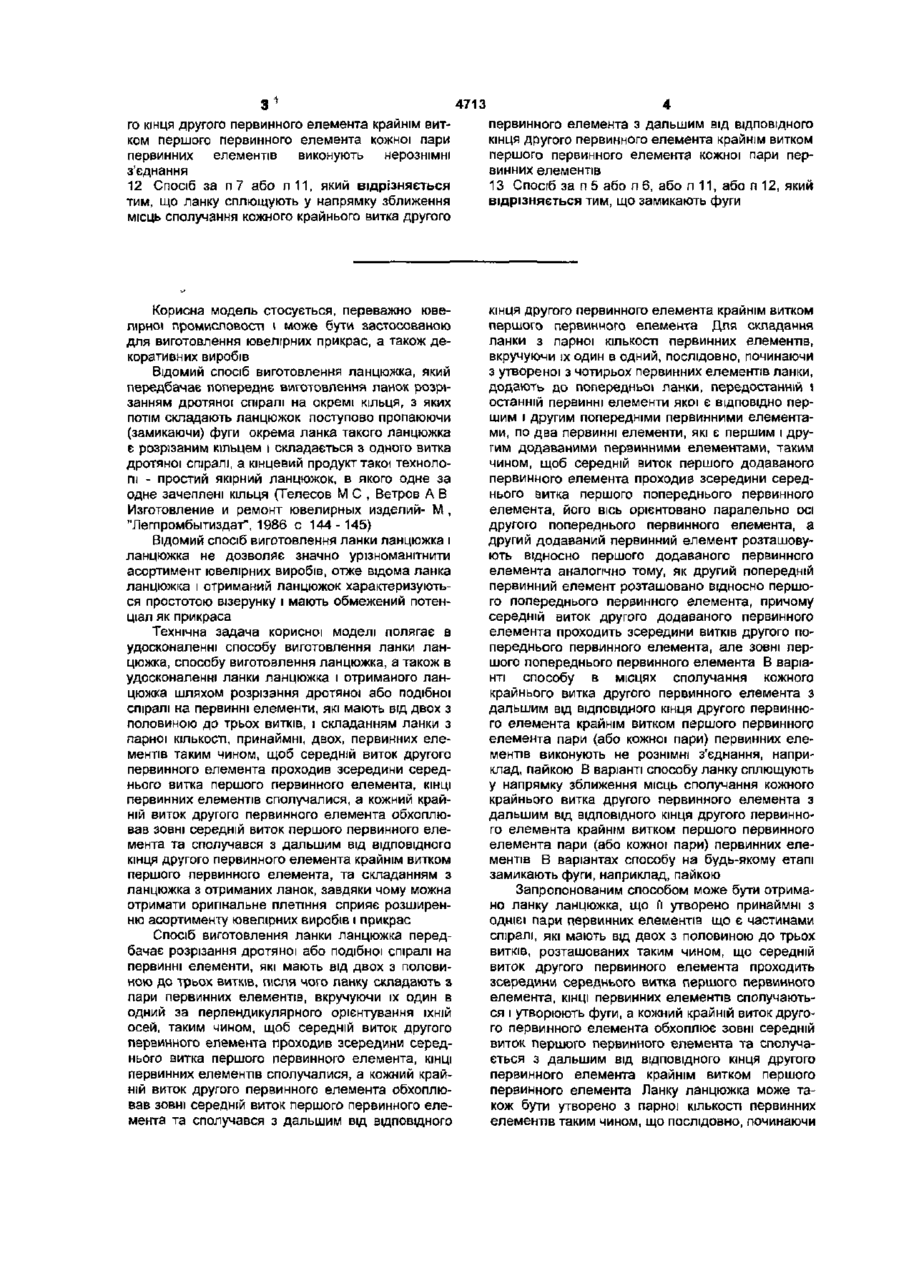

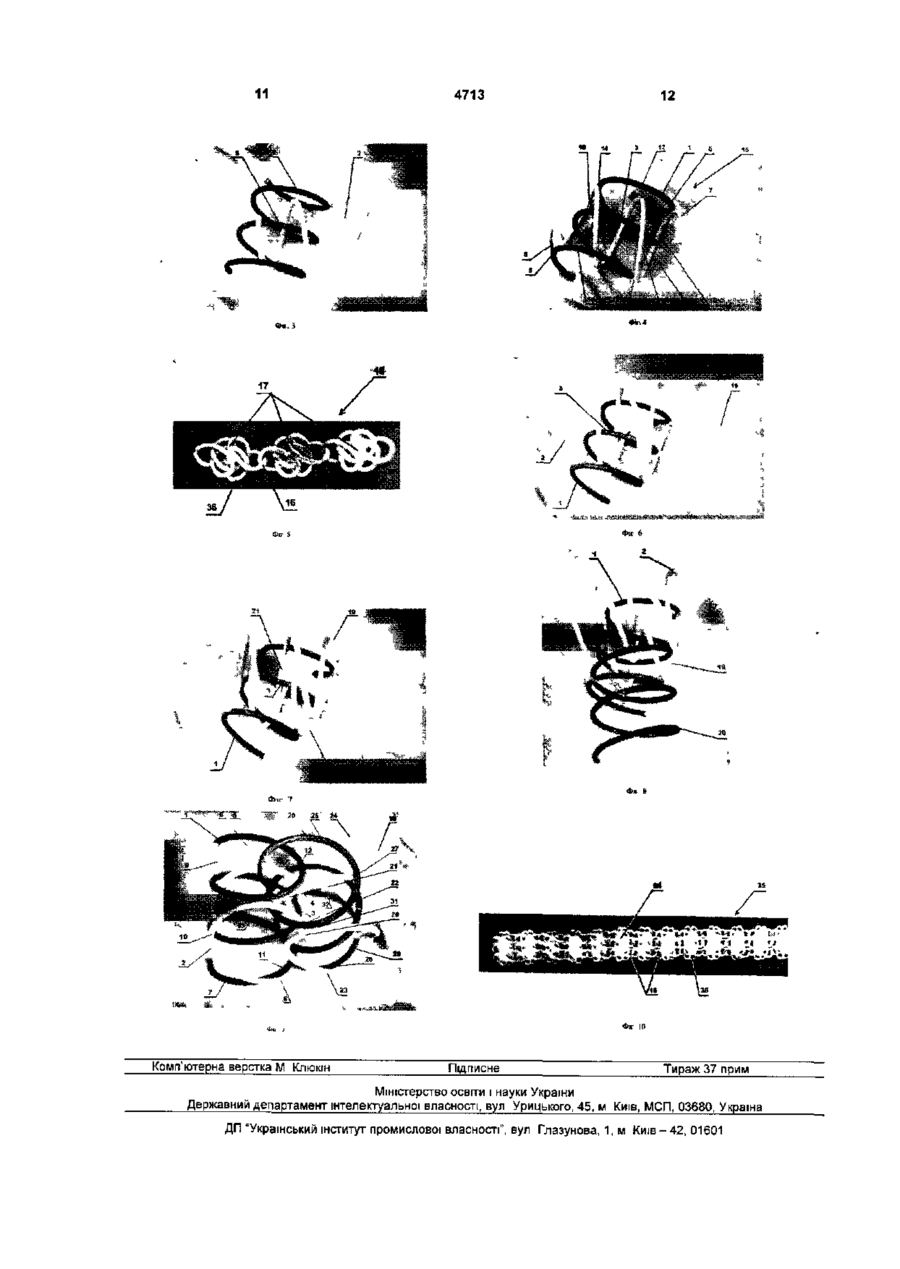

1. Спосіб виготовлення ланки ланцюжка, який передбачає розрізання дротяної або подібної спіралі на первинні елементи, який відрізняється тим, що спіраль розрізають на первинні елементи, які мають від двох з половиною до трьох витків, і ланку складають з пари первинних елементів, вкручуючи їх один в один за перпендикулярного орієнтування їхніх осей таким чином, щоб середній виток другого первинного елемента проходив зсередини середнього витка першого первинного елемента, кінці первинних елементів сполучалися з утворенням фуг, а кожний крайній виток другого первинного елемента обхоплював зовні середній виток першого первинного елемента та сполучався з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента. 2. Спосіб за п 1, який відрізняється тим, що замикають фуги. 3. Спосіб за п.2, який відрізняється тим, що в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента виконують нерознімні з'єднання. 4. Спосіб за п.З, який відрізняється тим, що ланку сплющують у напрямку зближення місць сполучання кожного крайнього витка другого первинного елемента з дальшим від ВІДПОВІДНОГО КІНЦЯ другого первинного елемента крайнім витком першого первинного елемента. 5. Спосіб за п.1, який відрізняється тим, що в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента виконують нерознімні з'єднання. 6. Спосіб за п 1 або п.5, який відрізняється тим, що ланку сплющують у напрямку зближення місць сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кін ця другого первинного елемента крайнім витком першого первинного елемента. 7. Спосіб за п.1, який відрізняється тим, що до складеної з парної кількості первинних елементів ланки, передостанній і останній первинні елементи якої є відповідно першим і другим попередніми первинними елементами, послідовно вкручуючи, додають по два первинні елементи, які є першим і другим додаваними первинними елементами, таким чином, щоб за орієнтування осі першого додаваного первинного елемента паралельно осі другого попереднього первинного елемента середній виток першого додаваного первинного елемента проходив зсередини середнього витка першого попереднього первинного елемента, а середній виток другого додаваного первинного елемента, проходячи зсередини витків другого попереднього первинного елемента, але зовні першого попереднього первинного елемента, проходив би зсередини середнього витка першого додаваного первинного елемента, кінці першого і другого додаваних первинних елементів сполучалися з утворенням фуг, а кожний крайній виток другого додаваного первинного елемента обхоплював зовні середній виток першого додаваного первинного елемента та сполучався з дальшим від відповідного кінця другого додаваного первинного елемента крайнім витком першого додаваного первинного елемента. 8. Спосіб за п.7, який відрізняється тим, що замикають фуги. 9 Спосіб за п.8, який відрізняється тим, що в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента кожної пари первинних елементів виконують нерознімні з'єднання. 10. Спосіб за п.9, який відрізняється тим, що ланку сплющують у напрямку зближення місць сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента кожної пари первинних елементів. 11. Спосіб за п 7, який відрізняється тим, що в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідно 00 4713 го кінця другого первинного елемента крайнім витком першого первинного елемента кожної пари первинних елементів виконують нерознімні з'єднання 12 Спосіб за п 7 або п 11, який відрізняється тим, що ланку сплющують у напрямку зближення місць сполучання кожного крайнього витка другого первинного елемента з дальшим від ВІДПОВІДНОГО КІНЦЯ другого первинного елемента крайнім витком першого первинного елемента кожної пари первинних елементів 13 Спосіб за п 5 або п 6, або п 11, або п 12, який відрізняється тим, що замикають фуги Корисна модель стосується, переважно ювелірної промисловості і може бути застосованою для виготовлення ювелірних прикрас, а також декоративних виробів Відомий спосіб виготовлення ланцюжка, який передбачає попереднє виготовлення ланок розрізанням дротяної спіралі на окремі кільця, з яких потім складають ланцюжок поступово пропаюючи (замикаючи) фуги окрема ланка такого ланцюжка є розрізаним кільцем і складається з одного витка дротяної спіралі, а кінцевий продукт такої технологи - простий якірний ланцюжок, в якого одне за одне зачеплені кільця (Телесов М С , Ветров А В Изготовление и ремонт ювелирных изделий- М , "Легпромбытиздат", 1986 с 144-145) Відомий спосіб виготовлення ланки ланцюжка і ланцюжка не дозволяє значно урізноманітнити асортимент ювелірних виробів, отже відома ланка ланцюжка і отриманий ланцюжок характеризуються простотою візерунку і мають обмежений потенціал як прикраса Технічна задача корисної моделі полягає в удосконаленні способу виготовлення ланки ланцюжка, способу виготовлення ланцюжка, а також в удосконаленні ланки ланцюжка і отриманого ланцюжка шляхом розрізання дротяної або подібної спіралі на первинні елементи, які мають від двох з половиною до трьох витків, і складанням ланки з парної КІЛЬКОСТІ, принаймні, двох, первинних елементів таким чином, щоб середній виток другого первинного елемента проходив зсередини середнього витка першого первинного елемента, КІНЦІ первинних елементів сполучалися, а кожний крайній виток другого первинного елемента обхоплював зовні середній виток першого первинного елемента та сполучався з дальшим від ВІДПОВІДНОГО КІНЦЯ другого первинного елемента крайнім витком першого первинного елемента, та складанням з ланцюжка з отриманих ланок, завдяки чому можна отримати оригінальне плетіння сприяє розширенню асортименту ювелірних виробів і прикрас Спосіб виготовлення ланки ланцюжка передбачає розрізання дротяної або подібної спіралі на первинні елементи, які мають від двох з половиною до трьох витків, після чого ланку складають з пари первинних елементів, вкручуючи їх один в одний за перпендикулярного орієнтування їхній осей, таким чином, щоб середній виток другого первинного елемента проходив зсередини середнього витка першого первинного елемента, КІНЦІ первинних елементів сполучалися, а кожний крайній виток другого первинного елемента обхоплював зовні середній виток першого первинного елемента та сполучався з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента Для складання ланки з парної КІЛЬКОСТІ первинних елементів, вкручуючи їх один в одний, послідовно, починаючи з утвореної з чотирьох первинних елементів ланки, додають до попередньої ланки, передостанній і останній первинні елементи якої є ВІДПОВІДНО першим і другим попередніми первинними елементами, по два первинні елементи, які є першим і другим додаваними первинними елементами, таким чином, щоб середній виток першого додаваного первинного елемента проходив зсередини середнього витка першого попереднього первинного елемента, його вісь орієнтовано паралельно осі другого попереднього первинного елемента, а другий додаваний первинний елемент розташовують відносно першого додаваного первинного елемента аналогічно тому, як другий попередній первинний елемент розташовано відносно першого попереднього первинного елемента, причому середній виток другого додаваного первинного елемента проходить зсередини витків другого попереднього первинного елемента, але зовні першого попереднього первинного елемента В варіанті способу в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від ВІДПОВІДНОГО кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних елементів виконують не рознімні з'єднання, наприклад, пайкою В варіанті способу ланку сплющують у напрямку зближення місць сполучання кожного крайнього витка другого первинного елемента з дальшим від ВІДПОВІДНОГО кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних елементів В варіантах способу на будь-якому етапі замикають фуги, наприклад, пайкою Запропонованим способом може бути отримано ланку ланцюжка, що и утворено принаймні з однієї пари первинних елементів що є частинами спіралі, які мають від двох з половиною до трьох витків, розташованих таким чином, що середній виток другого первинного елемента проходить зсередини середнього витка першого первинного елемента, КІНЦІ первинних елементів сполучаються і утворюють фуги, а кожний крайній виток другого первинного елемента обхоплює зовні середній виток першого первинного елемента та сполучається з дальшим від ВІДПОВІДНОГО КІНЦЯ другого первинного елемента крайнім витком першого первинного елемента Ланку ланцюжка може також бути утворено з парної КІЛЬКОСТІ первинних елементів таким чином, що послідовно, починаючи 4713 з утвореної з чотирьох первинних елементів ланки, до попередньої ланки, передостанній і останній первинні елементи якої є відповідно першим і другим попередніми первинними елементами, кожну наступну пару первинних елементів, які є першим і другим додаваними первинними елементами, додано таким чином, що середній виток першого додаваного первинного елемента проходить зсередини середнього витка першого попереднього первинного елемента, а другий додаваний первинний елемент розташовано відносно першого додаваного первинного елемента аналогічно тому, як другий попередній первинний елемент розташовано відносно першого попереднього первинного елемента, причому середній виток другого додаваного первинного елемента проходить зсередини витків другого попереднього первинного елемента, але зовні першого попереднього первинного елемента В варіанті в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних елементів виконано не рознімні з'єднання, наприклад, пайкою В варіанті ланку може бути сплющено у напрямку зближення місць сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних елементів Фуги ланки ланцюжка можуть бути розімкненими або замкненими, наприклад, із застосуванням пайки. За допомогою інших технологій, наприклад, литтям за витоплюваними моделями, може бути отримано ланку ланцюжка, яка має вигляд, що її утворено принаймні з однієї пари первинних елементів, що є частинами спіралі, які мають від двох з половиною до трьох витків, розташованих таким чином, що середній виток другого первинного елемента проходить зсередини середнього витка першого первинного елемента, кінці первинних елементів сполучаються і утворюють фуги, а кожний крайній виток другого первинного елемента обхоплює зовні середній виток першого первинного елемента та сполучається з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента. Ланка ланцюжка може також мати вигляд, що м утворено з парної кількості первинних елементів таким чином, що послідовно, починаючи з утвореної з чотирьох первинних елементів ланки, до попередньої' ланки, передостанній і останній первинні елементи якої" є відповідно першим І другим попередніми первинними елементами, кожну наступну пару первинних елементів, які є першим і другим додаваними первинними елементами, додано таким чином, що середній виток першого додаваного первинного елемента проходить зсередини середнього витка першого попереднього первинного елемента, а другий додаваний первинний елемент розташовано відносно першого додаваного первинного елемента аналогічно тому, як другий попередній первинний елемент розташовано відносно першого попереднього первинного елемента, причому середній виток другого додаваного пер 6 винного елемента проходить зсередини витків другого попереднього первинного елемента, але зовні першого попереднього первинного елемента. В варіанті ланка може мати вигляд, що вона має не рознімні з'єднання в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних елементів виконано не рознімні з'єднання, наприклад, в цих місцях витки можуть бути одним цілим. В варіанті ланка може мати вигляд, що її сплющено у напрямку зближення місць сполучання або місць, що мають вигляд сполучання, кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних елементів. Фуги ланки ланцюжка можуть бути розімкненими або замкненими. Спосіб виготовляння ланцюжка передбачає складання ланцюжка з окремих ланок, утворених принаймні з пари первинних елементів, що є частинами спіралі, наприклад, дротяної, або подібної, які мають від двох з половиною до трьох витків, розташованих таким чином, що середній виток другого первинного елемента проходить зсередини середнього витка першого первинного елемента, юнці первинних елементів сполучаються і утворюють фуги, а кожний крайній виток другого первинного елемента обхоплює зовні середній виток першого первинного елемента та сполучався з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента. Ланки може бути утворено з парної кількості первинних елементів таким чином, що послідовно, починаючи з утвореної з чотирьох первинних елементів ланки, до попередньої ланки, передостанній і останній первинні елементи якої є відповідно першим і другим попередніми первинними елементами, кожну наступну пару первинних елементів, які є першим і другим додаваними первинними елементами, додано таким чином, що середній виток першого додаваного первинного елемента проходить зсередини середнього витка першого попереднього первинного елемента, а другий додаваний первинний елемент розташовано відносно першого додаваного первинного елемента аналогічно тому, як другий попередній первинний елемент розташовано відносно першого попереднього первинного елемента, причому середній виток другого додаваного первинного елемента проходить зсередини витків другого попереднього первинного елемента, але зовні першого попереднього первинного елемента. Принаймні одну ланку може бути сплющено у напрямку зближення місць сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних елементів. Принаймні в одній ланці в місцях сполучання кожного крайнього витка другого первинного елемента з дальшим від відповідного кінця другого первинного елемента крайнім витком першого первинного елемента пари (або кожної пари) первинних еле 4713 8 ментів виконано не рознімні з'єднання, наприклад, клад, "відкушено" кусачками) зайвий матеріал на пайкою. кінцях 5, 6, 7, 8 первинних елементів 1 і 2. В такий спосіб отримують ланки 17, які утвоКорисну модель ілюстровано наступними фірено з пари первинних елементів, що є частинами гурами: дротяної спіралі і мають від двох з половиною до Фіг. 1. Первинний елемент. трьох витків, розташованих таким чином, що сереФіг. 2. Складання ланки з двох первинних дній виток другого первинного елемента прохоелементів - початок (макет) дить зсередини середнього витка першого перФіг. 3. Складання ланки з двох первинних винного елемента, кінці первинних елементів елементів - продовження (макет). сполучаються і утворюють фуги, а кожний крайній Фіг. 4. Напівфабрикат ланки з двох первинних виток другого первинного елемента обхоплює зовелементів (макет). ні середній виток першого первинного елемента та Фіг. 5. Ланцюжок, складений з ланок, утворесполучався з дальшим від відповідного кінця друних з двох первинних елементів. Фіг 6. Складання гого первинного елемента крайнім витком першого ланки з чотирьох первинних елементів - початок первинного елемента, і які мають не рознімні з'єдвкручування третього первинного елемента (мананнями пайкою в місцях сполучання кожного кет). крайнього витка другого первинного елемента з Фіг. 7. Складання ланки з чотирьох первинних дальшим від відповідного кінця другого первинноелементів - продовження, завершено вкручування го елемента крайнім витком першого первинного третього первинного елемента (макет). елемента. Фіг. 8. Складання ланки з чотирьох первинних елементів - продовження, початок вкручування З множини окремих ланок 17, складають ланчетвертого первинного елемента (макет). цюжок 18, почергово з'єднуючи ланки 17 з замкненими фугами 16, сплющені у напрямку зближення Фіг. 9. Напівфабрикат ланки з чотирьох пермісць сполучання кожного крайнього витка другого винних елементів (макет). Фіг. 10. Ланцюжок, первинного елемента з дальшим від відповідного складений з ланок, утворених з шести первинних кінця другого первинного елемента крайнім витком елементів. першого первинного елемента, та не сплющені Для здійснення способу виготовлення ланки ланки з незамкненими фугами, і після замикання ланцюжка за корисною моделлю дротяну або пофуг відповідні панки сплющують у напрямку зблидібну (виконану з будь-якого достатньо пружкого ження місць сполучання кожного крайнього витка та/або пластичного матеріалу, наприклад, пластдругого первинного елемента з дальшим від відмасову) спіраль розрізають на первинні елементи повідного кінця другого первинного елемента 1, які мають від двох з половиною до трьох витків. крайнім витком першого первинного елемента. Орієнтуючи осі першого 1 та другого 2 первинних елементів перпендикулярно починають вкручувати Для виготовлення ланки ланцюжка з чотирьох другий первинний 2 в середину середнього витка З первинних елементів, до ланки, утвореної з двох першого первинного елемента 1 таким чином, щоб першого 1 (першого попереднього) і другого 2 середній виток 4 другого первинного елемента 2 (другого попереднього) первинних елементів допроходив зсередини середнього витка 3 першого дають третій 19 (перший додаваний) і четвертий первинного елемента 1, кінці 5 і 6 першого пер20 (другий додаваний) первинні елементи, вкрувинного елемента 1 сполучалися відповідно з кінчуючи третій (перший додаваний) первинний елецями 7 і 8 другого первинного елемента 2, а кожмент 19 в середину середнього витка 3 першого ний крайній виток 9(10) другого первинного (першого попереднього) первинного елемента 1 елемента 2 обхоплював зовні середній виток З таким чином, щоб середній виток 21 третього першого первинного елемента та сполучався з (першого додаваного) первинного елемента 19 дальшим від відповідного кінця 7 (8) другого перпроходив зсередини середнього витка 3 першого винного елемента 2 крайнім витком 11 (12) першо(першого попереднього) первинного елемента 1, а го первинного елемента 1 відповідно в місцях 13 і четвертий (другий додаваний) первинний елемент 14 Отримана ланка 15, яка складається з двох 20 вкручують в другий (другий попередній) перпервинних елементів, вже придатна для складанвинний елемент 2 і в третій (перший додаваний) ня ланцюжка. Як продовження способу, в місцях первинний елемент 19 таким чином, щоб середній сполучання 13 і 14 кожного крайнього витка 9 (10) виток 22 четвертого (другого додаваного) первиндругого первинного елемента 2 з дальшим від відного елемента 20 проходив зсередини витків друповідного кінця 7 (8) другого первинного елемента гого (другого попереднього) первинного елемента 2 крайнім витком 11 (12) першого первинного еле2, але зовні першого (першого попереднього) пермента 1 виконують не рознімні з'єднання, напривинного елемента 1, і щоб в решті решт четвертий клад, пайкою, після чого ланку сплющують у на(другий додаваний) первинний елемент 20 було прямку зближення місць сполучання 13 і 14 розташовано відносно третього (першого додавакожного крайнього витка 9 (10) другого первинного ного) первинного елемента 19 аналогічно тому, як елемента 2 з дальшим від ВІДПОВІДНОГО КІНЦЯ 7 (8) другий (другий попередній) первинний елемент 2 другого первинного елемента 2 крайнім витком 11 розташовано відносно першого (першого попере(12) першого первинного елемента 1. При цьому днього) первинного елемента 1, а саме, щоб сересполучені кінці 5,6 і 7,8 першого 1 і другого 2 пердній виток 22 четвертого (другого доаваного) первинних елементів утворюють фуги 16, які потім винного елемента 20 проходив зсередини можна буде замкнути (наприклад, із застосувансереднього витка 21 третього (першого додаваноням пайки), за необхідності на будь-якій стадії виго) первинного елемента 19, кінці 23 і 24 третього готовлення ланки 15 може бути усунено (напри(першого додаваного) первинного елемента 19 9 4713 10 сполучалися відповідно з кінцями 25 і 26 четвертокусачками) зайвий матеріал на кінцях 5, 6, 7, 8 го (другого додаваного) первинного елемента 20, а первинних елементів 1 І 2 та на кінцях 23, 24 і 25, кожний крайній виток 27 (28) четвертого (другого 26 первинних елементів 19 і 20. додаваного) первинного елемента 20 обхоплював Для отримання ланки 34, утвореної' з шести зовні середній виток 21 третього (першого додапервинних елементів, що є частинами дротяної ваного) первинного елемента 19 та сполучався з спіралі і мають від двох з половиною до трьох витдальшим від відповідного кінця 25 (26) четвертого ків, до ланки 33, утвореної з чотирьох первинних (другого додаваного) первинного елемента 20 елементів додають ще пару первинних елементів крайнім витком 29 (ЗО) третього (першого додавааналогічно тому, як додавали пару первинних ного) первинного елемента 19 відповідно в місцях елементів до ланки 15, утвореної з двох, причому 31 і 32. Отримана ланка 33, яка складається з чотретій первинний елемент 19 та четвертий пертирьох первинних елементів, вже придатна для винний елемент 20 стануть відповідно першим і складання ланцюжка. Як продовження способу, в другим попередніми елементами, а додавані п'ямісцях сполучання 13 і 14 кожного крайнього витка тий і шостий первинні елементи стануть відповідно 9 (10) другого первинного елемента 2 з дальшим першим і другим додаваними елементами Аналовід відповідного кінця 7 (8) другого первинного гічно, послідовним додаванням пар первинних елемента 2 крайнім витком 11 (12) першого перелементів, можна утворити ланку, утворену з вовинного елемента 1 та в місцях сполучання 31 і 32 сьми і більшої кількості парного числа первинних кожного крайнього витка 27 (28) четвертого (другоелементів. го додаваного) первинного елемента 20 з дальЗ множини окремих ланок 34, складають ланшим від відповідного кінця 25 (26) четвертого (друцюжок 35, почергово з'єднуючи ланки 34 з замкнегого додаваного) первинного елемента 20 крайнім ними фугами 16, сплющені у напрямку зближення витком 29 (ЗО) третього (першого додаваного) пемісць сполучання кожного крайнього витка другорвинного елемента 19 виконують нерознімні з'єдго/четвертого/шостого первинних елементів з данання, наприклад, пайкою, після чого ланку сплюльшим від відповідних кінців другощують у напрямку зближення місць сполучання 13 го/четвертого/шостого первинних елементів і 14 кожного крайнього витка 9 (10) другого перкрайніми витками першого/третього/п'ятого первинного елемента 2 з дальшим від відповідного винних елементів, та не сплющені ланки з незамккінця 7 (8) другого первинного елемента 2 крайнім неними фугами, і після замикання фуг відповідні витком 11 (12) першого первинного елемента 1 та ланки сплющують у напрямку зближення місць місць сполучання 31 і 32 кожного крайнього витка сполучання кожного крайнього витка друго27 (28) четвертого (другого додаваного) первинного/четвертого/шостого первинних елементів з даго елемента 20 з дальшим від відповідного кінця льшими від відповідних кінців друго25 (26) четвертого (другого додаваного) первинного/четвертого/шостого первинних елементів го елемента 20 крайнім витком 29 (ЗО) третього крайніми від першого/третього/п'ятого первинних (першого додаваного) первинного елемента 19. елементів. При цьому сполучені кінці 5,6 і 7,8 першого 1 і друЗапропонованим способом можна виготовити гого 2 первинних елементів та сполучені кінці 23, плаский порівняно легкий ланцюжок з гарним візе24 і 25, 26 третього (першого додаваного) 1 і четрунком і навіть кольчужне полотно. Отриманий вертого (другого додаваного) 2 первинних елеменланцюжок або кольчужне полотно дуже просто тів утворюють фуги 16, які потім можна буде запришити до тканини, і вони не втрачають свого мкнути (наприклад, із застосуванням пайки); за вигляду. Завдяки "вушкам" 36 до ланцюжка можна необхідності на будь-якій стадії виготовлення ланприєднати додаткові прикраси. ки 33 може бути усунено (наприклад, "відкушено" 11 Комп'ютерна верстка 1/ Клюкін 41 4713 Підписне 12 Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
