Світловод та спосіб його використання

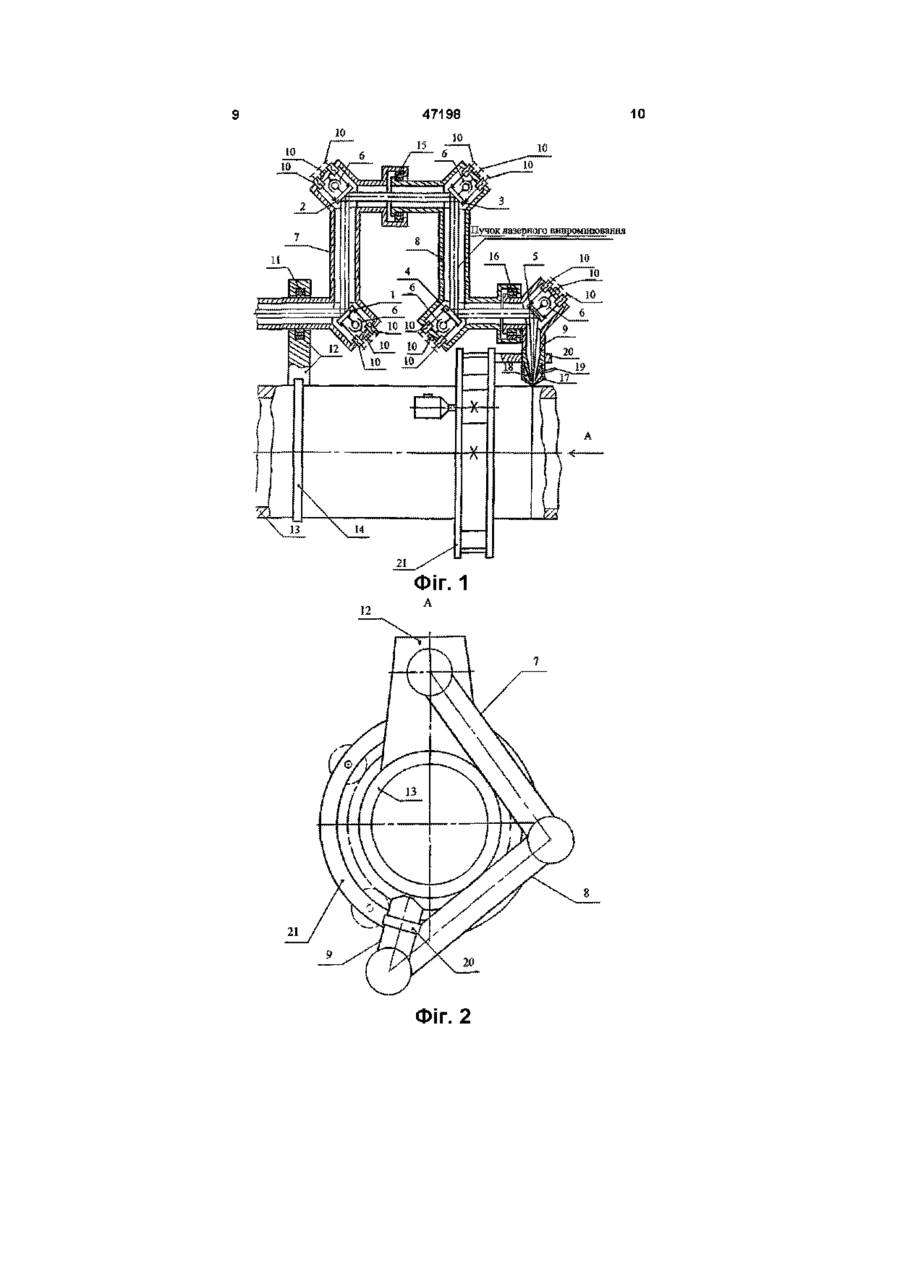

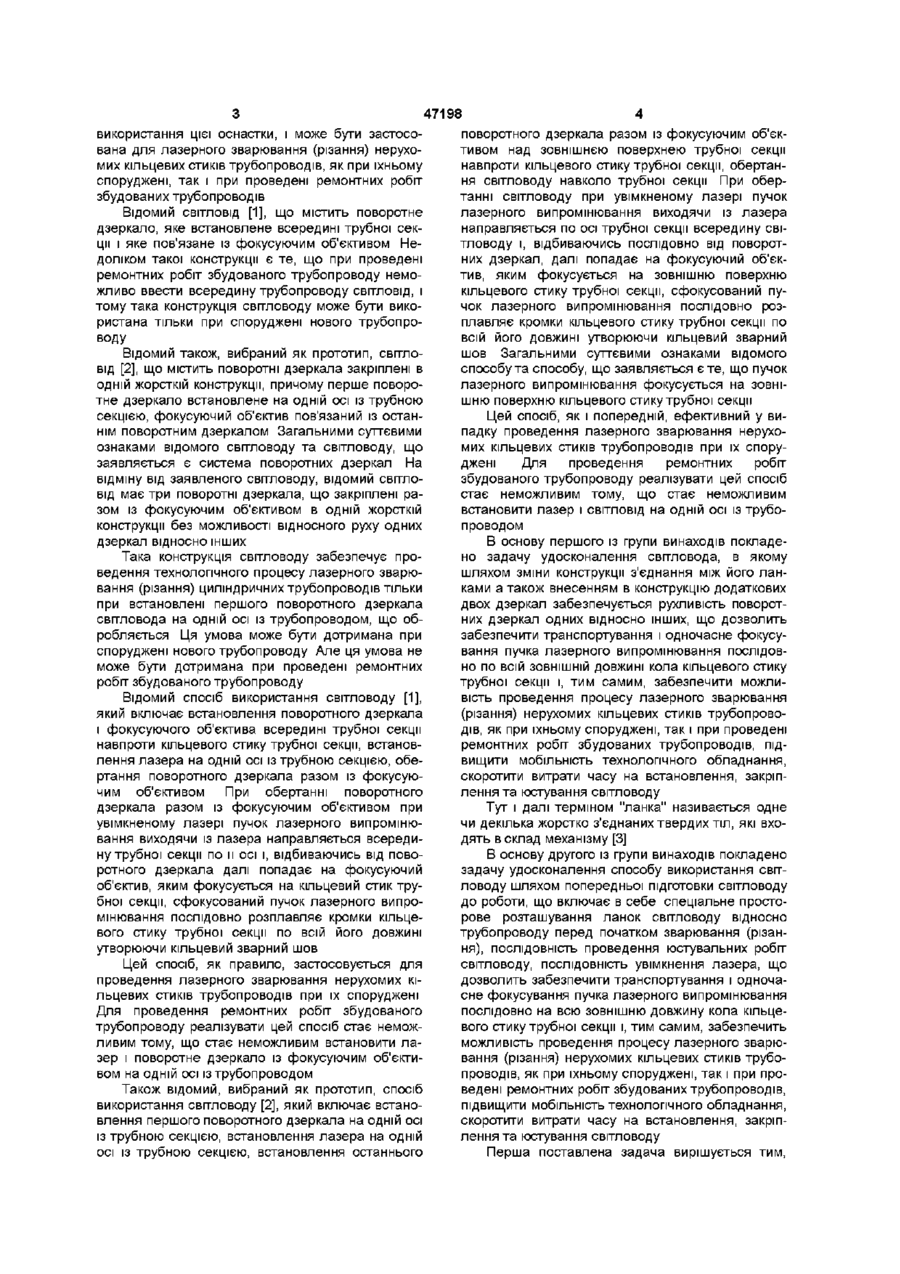

1. Світловод для лазерного зварювання та різання нерухомих кільцевих стиків трубопроводів, який містить поворотні дзеркала, кожне з яких закріплене на кінематичній парі, які встановлені в місцях зміни напрямку осей ланок світловоду, який відрізняється тим, що він містить п'ять поворотних дзеркал, причому кріплення поворотних дзеркал виконано з можливістю їх просторового юстування за допомогою гвинтів, кінематичні пари виконані сферичними, а також дві S-подібні та одну Г-подібну трубку, перша S-подібна трубка, що являє собою першу ланку світловоду, з одного боку за допомогою підшипника кочення встановлена в корпусі, який встановлений на зовнішню поверхню трубної секції і закріплений на ній бандажним обручем, а з другого боку з'єднана з можливістю обертання за допомогою підшипника кочення із другою S-подібною трубкою, що являє собою другу ланку світловоду, яка іншим своїм кінцем з'єднана з можливістю обертання за допомогою підшипника кочення із Г-подібною трубкою, що являє собою разом із газодинамічним соплом третю ланку світловоду, газодинамічне сопло, яке має порожнину із закріпленою газопідвідною трубкою, з одного боку закріплене із Г-подібною трубкою, а з другого - з струбциною, яка встановлена на транспортуючому пристрої, причому сума довжин трьох ланок світловоду задовольняє співвідношення: 0,25L<S<100L, де

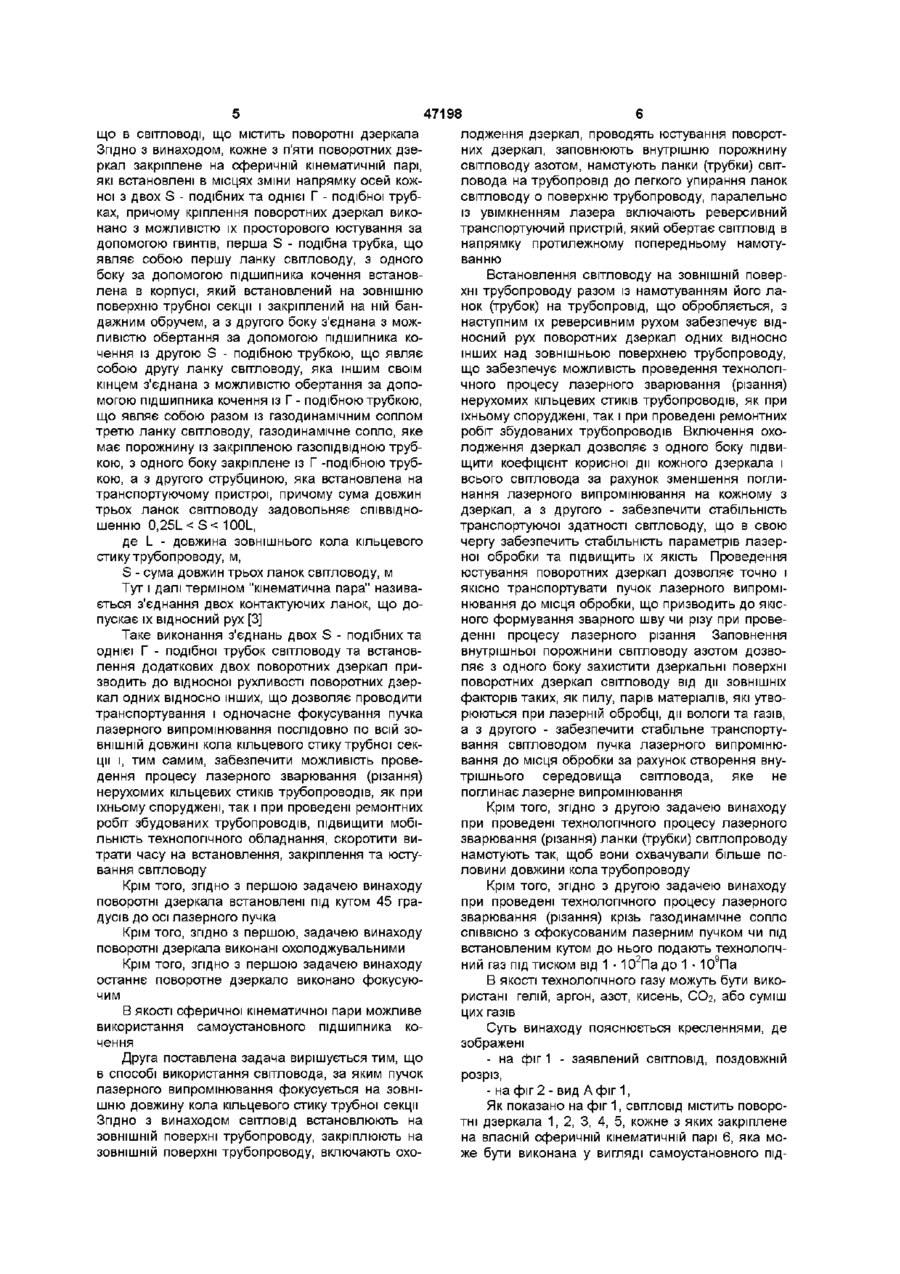

L - довжина зовнішнього кола кільцевого стику трубопроводу, м;

S - сума довжин трьох ланок світловоду, м.

2. Світловод за п. 1, який відрізняється тим, що поворотні дзеркала встановлені під кутом 45 градусів до осі лазерного пучка.

3. Світловод за п. 1, який відрізняється тим, що поворотні дзеркала виконані охолоджувальними.

4. Світловод за п. 1, який відрізняється тим, що останнє поворотне дзеркало виконано фокусуючим.

5. Світловод за п. 1, який відрізняється тим, що сферична кінематична пара виконана у вигляді самоустановлюваного підшипника кочення.

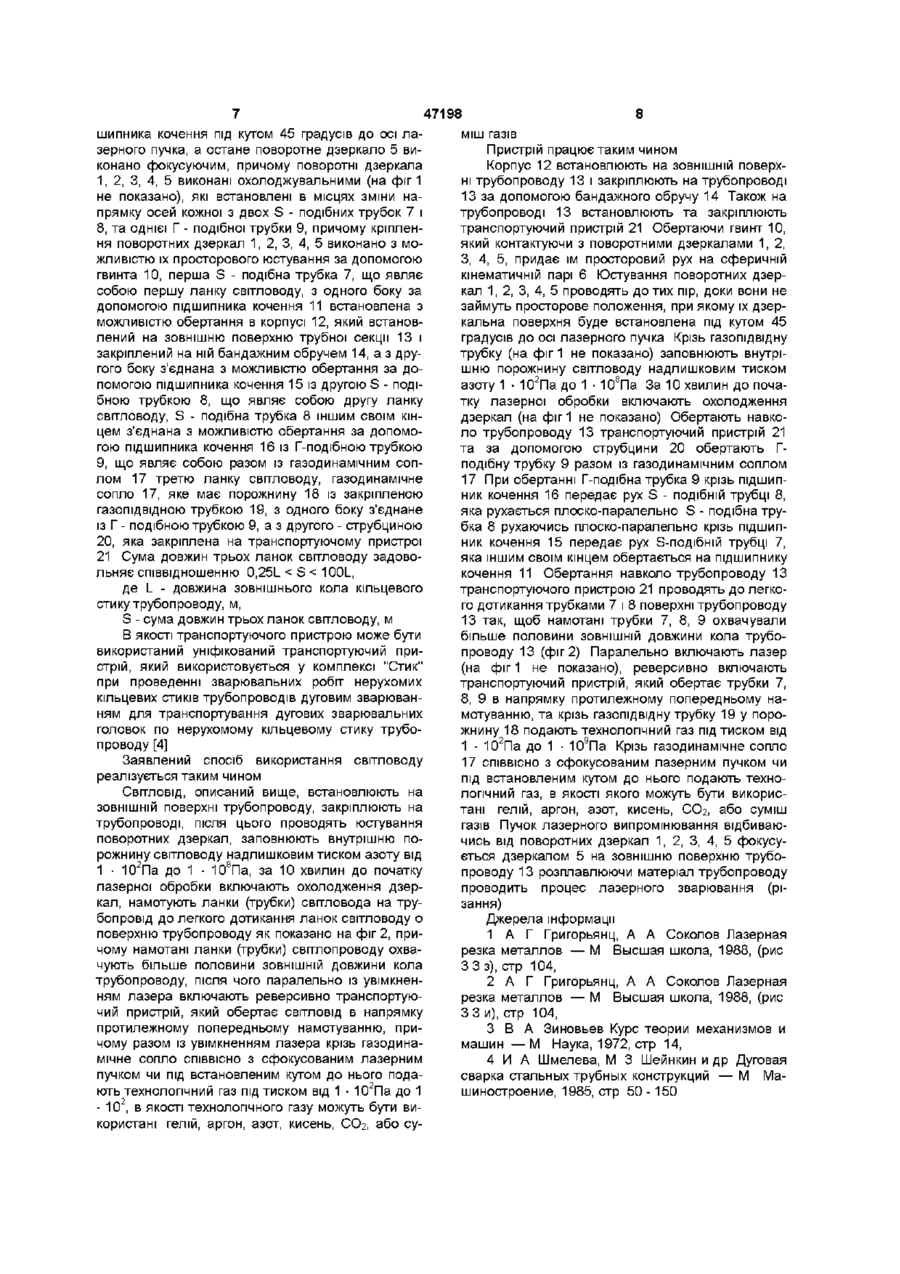

6. Спосіб використання світловоду для лазерного зварювання та різання нерухомих кільцевих стиків трубопроводів, що включає встановлення та закріплення світловоду на зовнішній поверхні трубопроводу, фокусування пучка лазерного випромінювання на зовнішній периметр кільцевого стику трубної секції, який відрізняється тим, що проводять юстування поворотних дзеркал, заповнюють внутрішню порожнину світловоду під надлишковим тиском азоту від 1·102 Па до 1·108 Па, за 10 хвилин до початку лазерної обробки включають охолодження дзеркал, намотують ланки  світловоду на трубопровід до легкого дотикання ланок світловоду поверхні трубопроводу, після чого паралельно із увімкненням лазера включають реверсивно транспортуючий пристрій, який обертає світловод в напрямку протилежному попередньому намотуванню, причому разом із увімкненням лазера крізь газодинамічне сопло подають технологічний газ.

7. Спосіб за п. 6, який відрізняється тим, що при проведенні технологічного процесу лазерного зварювання або різання ланки світловоду намотують так, щоб вони охоплювали більше половини довжини зовнішнього кола трубопроводу.

8. Спосіб за п. 6, який відрізняється тим, що при проведенні технологічного процесу лазерного зварювання або різання крізь газодинамічне сопло співвісного з сфокусованим лазерним пучком чи під встановленим кутом до нього подають технологічний газ під тиском від 1·102 Па до 1·109 Па.

9. Спосіб за п. 6, який відрізняється тим, що як технологічний газ використовують гелій, аргон, азот, кисень, СО2 або суміш цих газів.
