Електрокам’янка

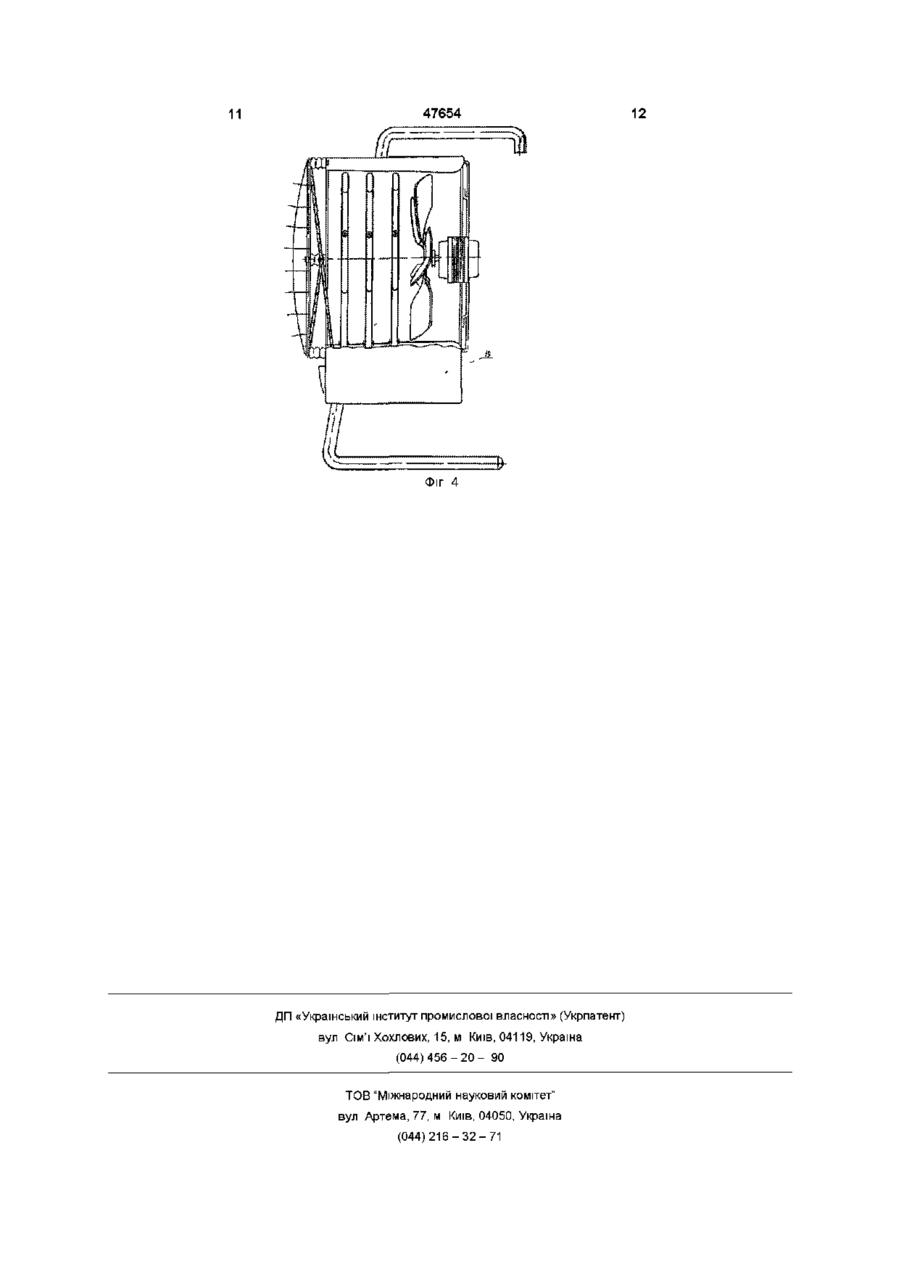

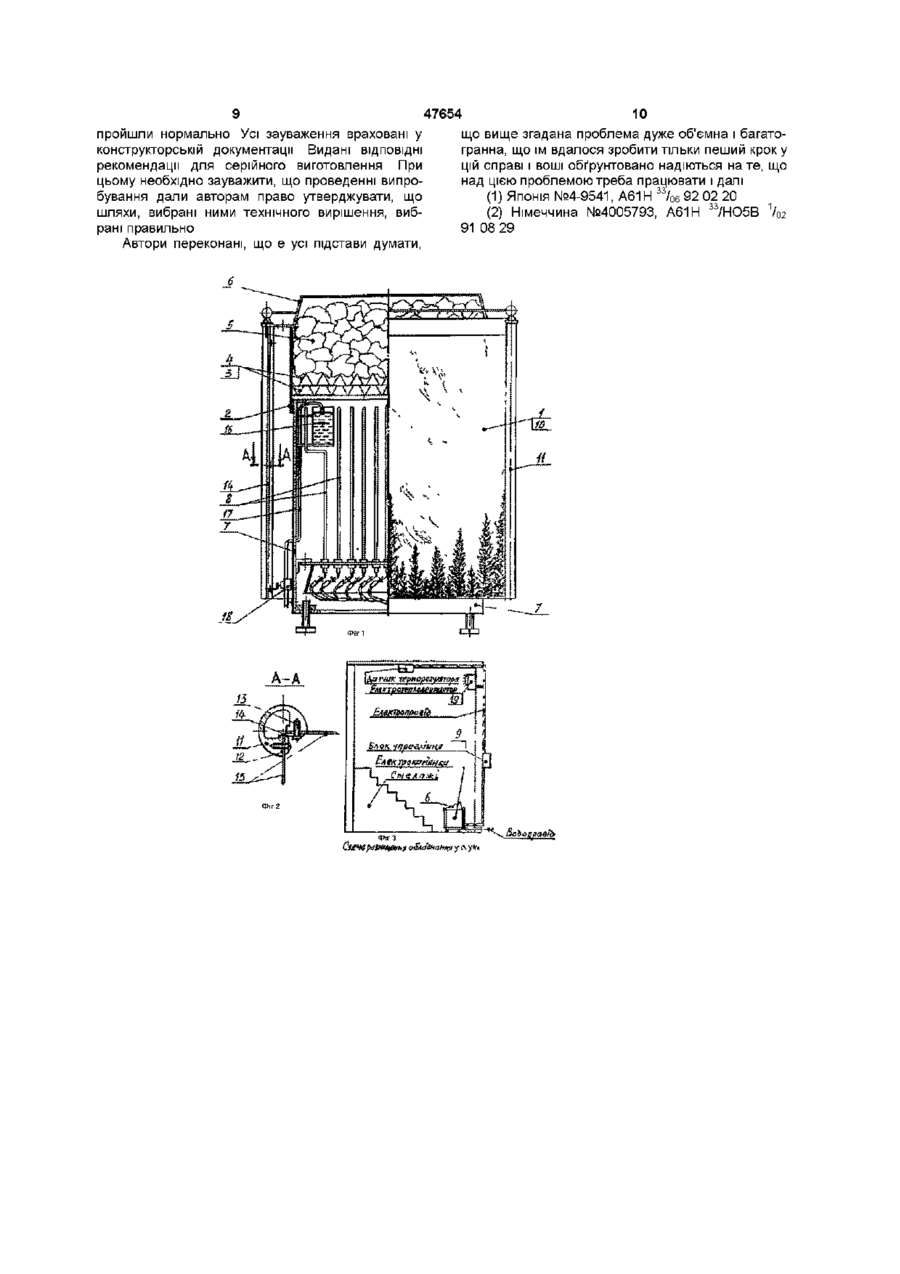

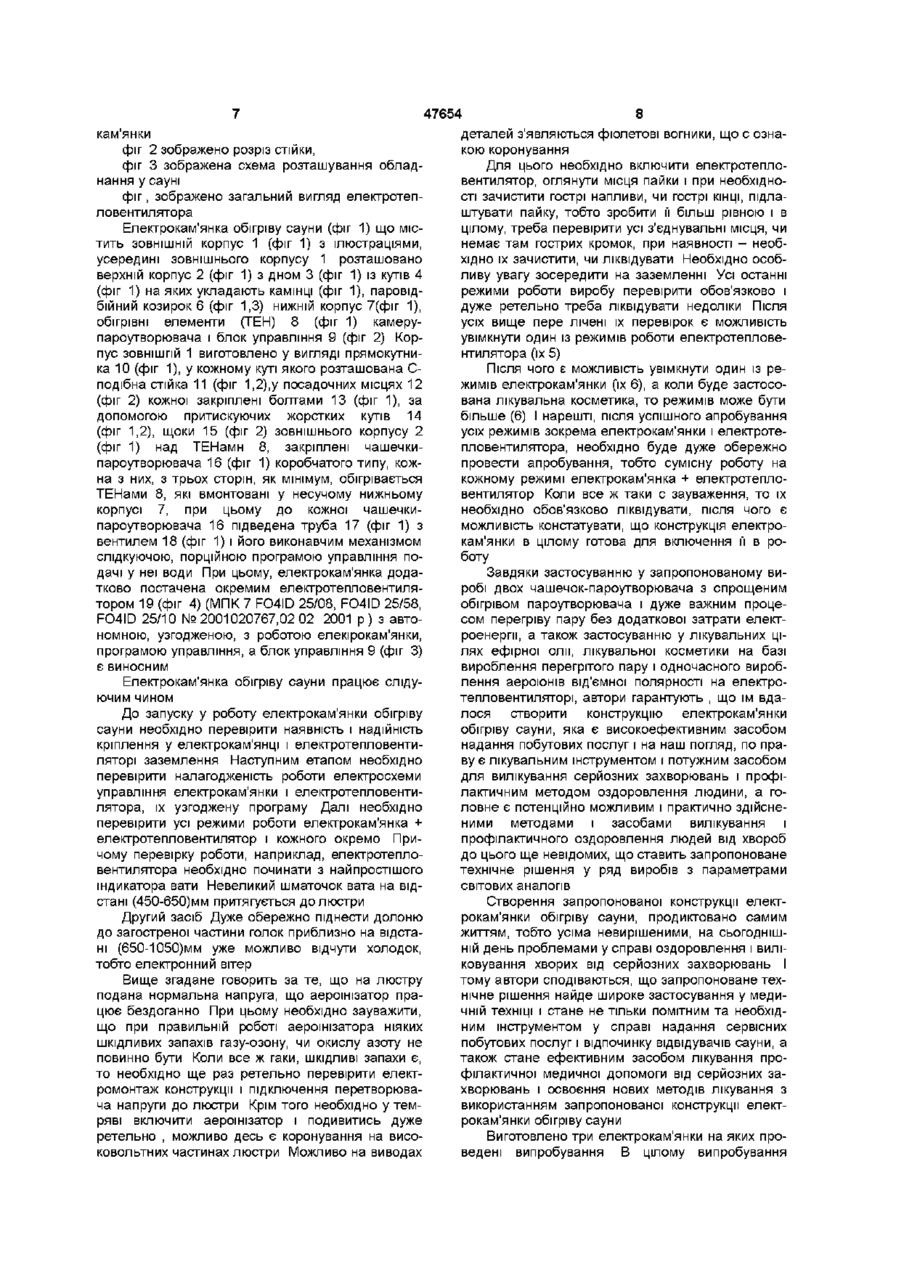

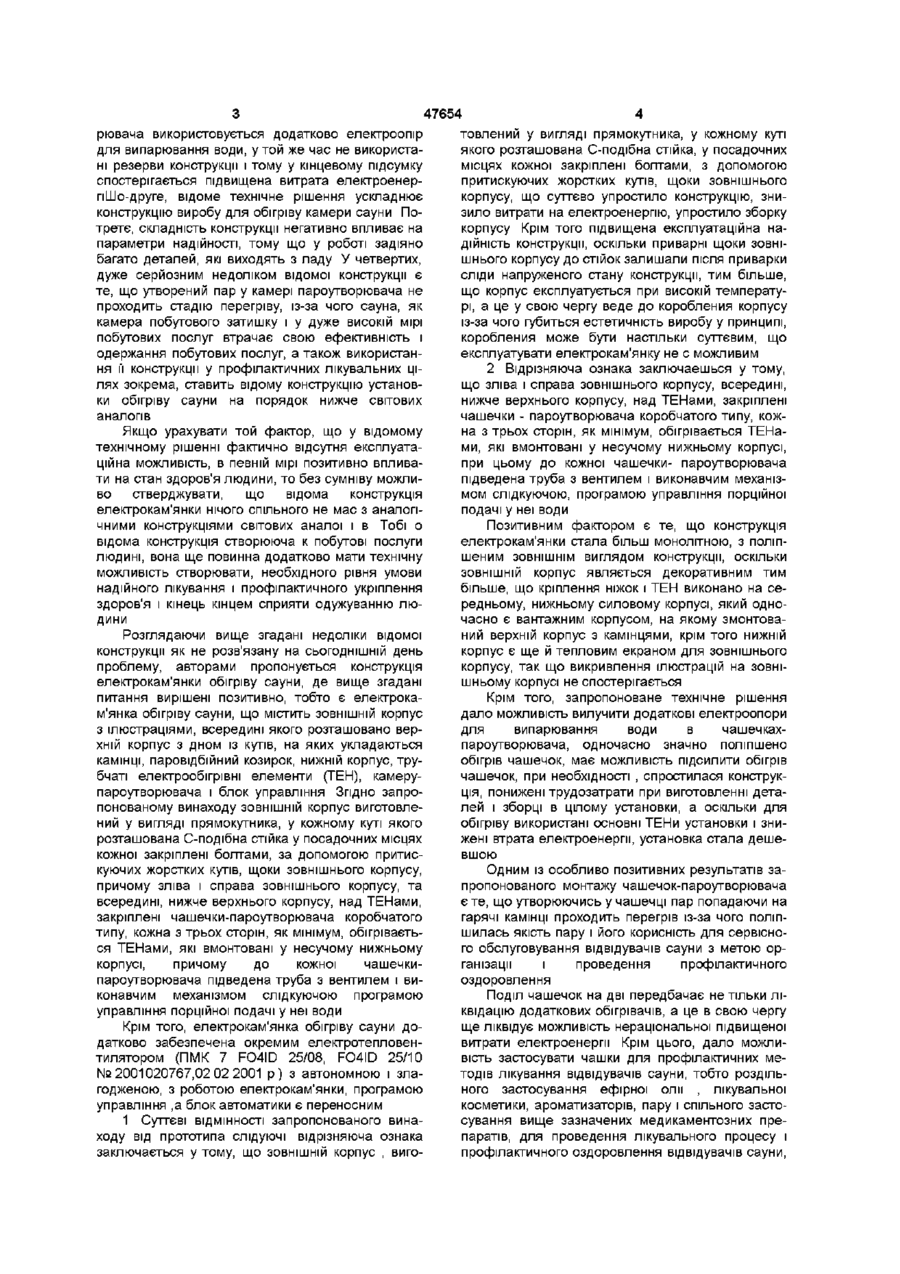

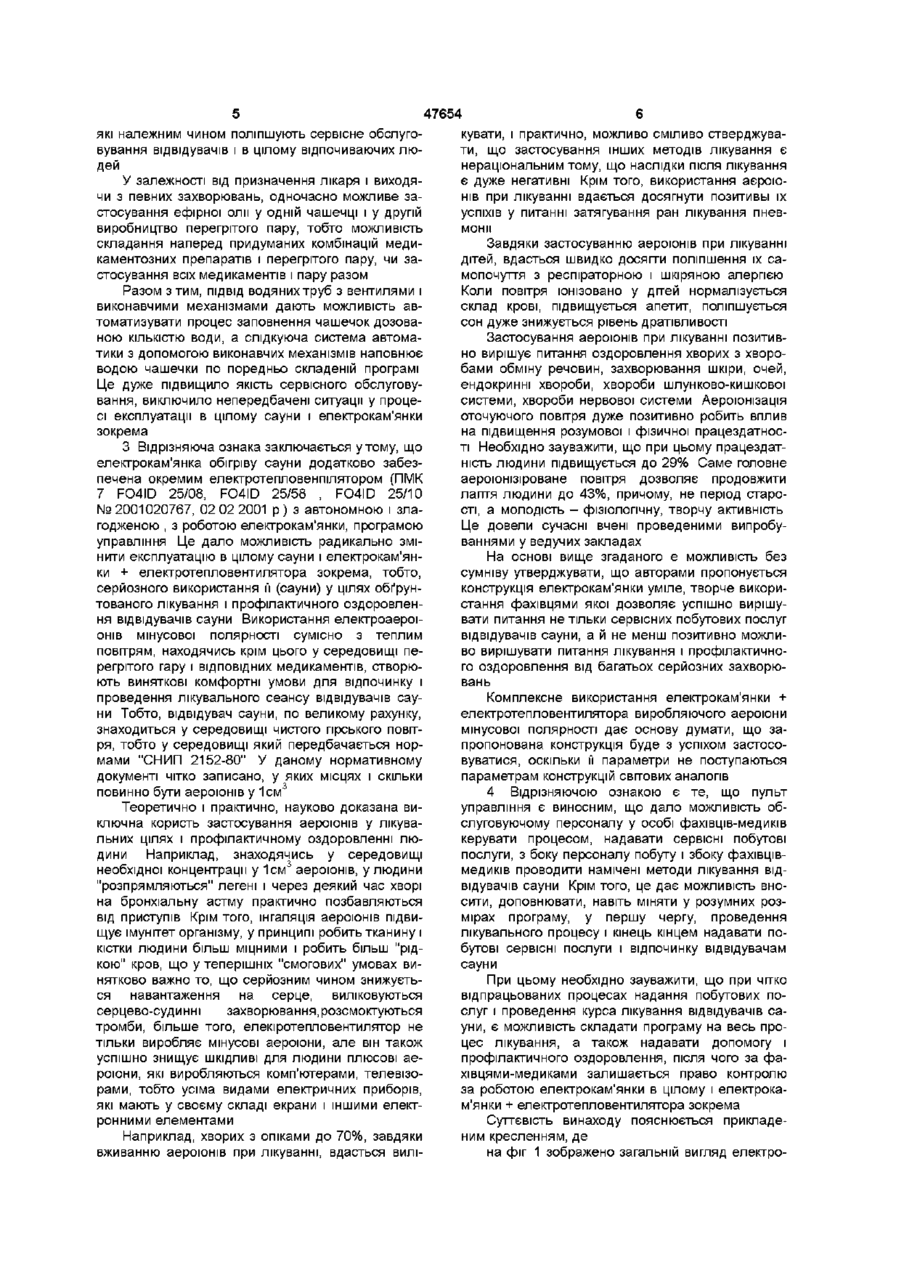

1 Електрокам'янка обігріву сауни, що містить ЗОВНІШНІЙ корпус з ілюстраціями, всередині зовнішнього корпусу розташований верхній корпус з дном із кутів, на яких укладають камінці, паровідбійний козирок, нижній корпус, трубчасті електронагрівачі (ТЕНи), камеру-пароутворювач і блок управління, який відрізняється тим, що ЗОВНІШНІЙ корпус виготовлено у вигляді прямокутника, у кожному куті якого розташована С-подібна стійка, у посадочних місцях кожної стійки закріплені болтами за допомогою притискних жорстких кутів щоки зовнівшнього корпусу, причому зліва і справа зовнішнього корпусу, усередині, нижче верхнього корпусу, над ТЕНами, закріплені чашечкипароутворювачі коробчастого типу, кожна з них з трьох сторін, як мінімум, обігрівається ТЕНами, які вмонтовані у вантажному нижньому корпусі, причому до кожної чашечки-пароутворювача підведена труба з вентилем і виконавчим механізмом, слідкуючою порційною програмою управління подачею у неї води, крім того електрокам'янка додатково обладнана окремим електротепловентилятором з автономною, узгодженою з роботою електрокам'янки програмою управління 2 Електрокам'янка по п 1, яка відрізняється тим, що блок управління є переносним Запропонований винахід електрокам'янка обігріву сауни відноситься до улаштування теплового і медикаментозного позитивного впливу на людину, а саме, до саун Відома сауна (1), що містить корпус з трубчатими електронагрівачами (ТЕН), блок переривання подачі струму до електротеплонагрівача при зниженні температури у сауні вище завданого значення і блок тривожної сигналізації, спрацьовуючий при підвищенні струму, причому блок переривання подачі струму складається із двох вузлів спрацьовуючих при річних температурах Ознаками, які збігаються з суттєвими ознаками заявляемого технічного рішення є корпус з трубчатими електронагревачами (ТЕН), блок переривання струму і блок тривожної сигналізації У відомому технічному рішенні ускладнена система управління роботою виробу, тобто, введені два блоки управління, блок переривання подачі струму у вироб обігріву при сигналізації температури у сауні вище завданого значення в блок тривожної сигналізації, спрацьовуючий при підвищенні подачі струму Причому, останній блок складається з двох вузлів, спрацьовуючий при різних температурах Вище згадане являється свідченням того, що наявність двох блоків управління дуже ускладнює не тільки конструкцію виробу обігріву сауни, а також ускладнює експлуатацію виробу і експлуатаційні можливості Прототипом (2) заявляемого технічного рішення є електрична піч для сауни, що містить корпус з трубчатими електроопорами (ТЕН), для обігріву кабіни сауни, перетворювач з камерою, у якій утримується декілька електроопорів для випарювання води у камері і блок управління , причому управління у залежності від температури у камері пароутворювача утримує вентиль управління подачею води до камери у відкритому чи закритому стані, тобі о є блок управління при відкритті подачі води у камеру відключає електричний струм через електроопір камери і при закритті подачі води у камеру включає електричний струм через електричний опір камери Ознаками, які збігаються з суттєвими ознаками запропонованої конструкції є корпус з трубчатими електронагрівачами (ТЕН) для обігріву кабіни сауни, пароутворювач блок управління, вентиль з виконавчими механізмами Відома конструкція має низьку експлуатаційну надійність тому що, по-перше, у камері пароутво ю (О 47654 рювача використовується додатково електроопір товлений у вигляді прямокутника, у кожному куті для випарювання води, у той же час не використаякого розташована С-подібна стійка, у посадочних ні резерви конструкції і тому у кінцевому підсумку місцях кожної закріплені болтами, з допомогою спостерігається підвищена витрата електроенерпритискуючих жорстких кутів, щоки зовнішнього пШо-друге, відоме технічне рішення ускладнює корпусу, що суттєво упростило конструкцію, зниконструкцію виробу для обігріву камери сауни Позило витрати на електроенергію, упростило зборку третє, складність конструкції негативно впливає на корпусу Крім того підвищена експлуатаційна напараметри надійності, тому що у роботі задіяно дійність конструкції, оскільки приварні щоки зовнібагато деталей, які виходять з ладу У четвертих, шнього корпусу до стійок залишали після приварки дуже серйозним недоліком відомої конструкції є сліди напруженого стану конструкції, тим більше, те, що утворений пар у камері пароутворювача не що корпус експлуатується при високій температупроходить стадію перегріву, із-за чого сауна, як рі, а це у свою чергу веде до коробления корпусу камера побутового затишку і у дуже високій мірі із-за чого губиться естетичність виробу у принципі, побутових послуг втрачає свою ефективність і коробления може бути настільки суттєвим, що одержання побутових послуг, а також використанексплуатувати електрокам'янку не с можливим ня її конструкції у профілактичних лікувальних ці2 Відрізняюча ознака заключаешься у тому, лях зокрема, ставить відому конструкцію установщо зліва і справа зовнішнього корпусу, всередині, ки обігріву сауни на порядок нижче світових нижче верхнього корпусу, над ТЕНами, закріплені аналогів чашечки - пароутворювача коробчатого типу, кожна з трьох сторін, як мінімум, обігрівається ТЕНаЯкщо урахувати той фактор, що у відомому ми, які вмонтовані у несучому нижньому корпусі, технічному рішенні фактично відсутня експлуатапри цьому до кожної чашечки- пароутворювача ційна можливість, в певній мірі позитивно впливапідведена труба з вентилем і виконавчим механізти на стан здоров'я людини, то без сумніву можлимом слідкуючою, програмою управління порційної во стверджувати, що відома конструкція подачі у неї води електрокам'янки нічого спільного не мас з аналогічними конструкціями світових аналої і в Тобі о Позитивним фактором є те, що конструкція відома конструкція створююча к побутові послуги електрокам'янки стала більш монолітною, з поліплюдині, вона ще повинна додатково мати технічну шеним ЗОВНІШНІМ виглядом конструкції, оскільки можливість створювати, необхідного рівня умови ЗОВНІШНІЙ корпус являється декоративним тим надійного лікування і профілактичного укріплення більше, що кріплення ніжок і ТЕН виконано на сездоров'я і кінець кінцем сприяти одужуванню люредньому, нижньому силовому корпусі, який однодини часно є вантажним корпусом, на якому змонтований верхній корпус з камінцями, крім того нижній Розглядаючи вище згадані недоліки відомої корпус є ще й тепловим екраном для зовнішнього конструкції як не розв'язану на СЬОГОДНІШНІЙ день корпусу, так що викривлення ілюстрацій на зовніпроблему, авторами пропонується конструкція шньому корпусі не спостерігається електрокам'янки обігріву сауни, де вище згадані питання вирішені позитивно, тобто є електрокаКрім того, запропоноване технічне рішення м'янка обігріву сауни, що містить ЗОВНІШНІЙ корпус дало можливість вилучити додаткові електроопори з ілюстраціями, всередині якого розташовано вердля випарювання води в чашечкаххній корпус з дном із кутів, на яких укладаються пароутворювача, одночасно значно поліпшено камінці, паровідбійний козирок, нижній корпус, труобігрів чашечок, має можливість підсилити обігрів бчаті електрообігрівні елементи (ТЕН), камеручашечок, при необхідності , спростилася конструкпароутворювача і блок управління Згідно запроція, понижені трудозатрати при виготовленні детапонованому винаходу ЗОВНІШНІЙ корпус виготовлелей і зборці в цілому установки, а оскільки для ний у вигляді прямокутника, у кожному куті якого обігріву використані основні ТЕНи установки і знирозташована С-подібна стійка у посадочних місцях жені втрата електроенергії, установка стала дешекожної закріплені болтами, за допомогою притисвшою куючих жорстких кутів, щоки зовнішнього корпусу, Одним із особливо позитивних результатів запричому зліва і справа зовнішнього корпусу, та пропонованого монтажу чашечок-пароутворювача всередині, нижче верхнього корпусу, над ТЕНами, є те, що утворюючись у чашечці пар попадаючи на закріплені чашечки-пароутворювача коробчатого гарячі камінці проходить перегрів із-за чого поліптипу, кожна з трьох сторін, як мінімум, обігріваєтьшилась якість пару і його корисність для сервіснося ТЕНами, які вмонтовані у несучому нижньому го обслуговування відвідувачів сауни з метою оркорпусі, причому до кожної чашечкиганізації і проведення профілактичного пароутворювача підведена труба з вентилем і виоздоровлення конавчим механізмом слідкуючою програмою Поділ чашечок на дві передбачає не тільки ліуправління порційної подачі у неї води квідацію додаткових обігрівачів, а це в свою чергу ще ліквідує можливість нераціональної підвищеної Крім того, електрокам'янка обігріву сауни довитрати електроенергії Крім цього, дало можлидатково забезпечена окремим електротепловенвість застосувати чашки для профілактичних метилятором (ПМК 7 FO4ID 25/08, FO4ID 25/10 тодів лікування відвідувачів сауни, тобто розділь№2001020767,02 02 2001 р) з автономною і зланого застосування ефірної олії , лікувальної годженою, з роботою електрокам'янки, програмою косметики, ароматизаторів, пару і спільного застоуправління ,а блок автоматики є переносним сування вище зазначених медикаментозних пре1 Суттєві ВІДМІННОСТІ запропонованого винапаратів, для проведення лікувального процесу і ходу від прототипа слідуючі відрізняюча ознака профілактичного оздоровлення відвідувачів сауни, заключається у тому, що ЗОВНІШНІЙ корпус , виго 47654 які належним чином поліпшують сервісне обслугокувати, і практично, можливо сміливо стверджувавування відвідувачів і в цілому відпочиваючих люти, що застосування інших методів лікування є дей нераціональним тому, що наслідки після лікування У залежності від призначення лікаря і виходяє дуже негативні Крім того, використання аєроючи з певних захворювань, одночасно можливе занів при лікуванні вдається досягнути позитивы їх стосування ефірної олії у одній чашечці і у другій успіхів у питанні затягування ран лікування пневвиробництво перегрітого пару, тобто можливість монії складання наперед придуманих комбінацій медиЗавдяки застосуванню аероіонів при лікуванні каментозних препаратів і перегрітого пару, чи задітей, вдасться швидко досягти поліпшення їх састосування всіх медикаментів і пару разом мопочуття з респіраторною і шкіряною алергією Коли повітря іонізовано у дітей нормалізується Разом з тим, ПІДВІД водяних труб з вентилями і склад крові, підвищується апетит, поліпшується виконавчими механізмами дають можливість авсон дуже знижується рівень дратівливості томатизувати процес заповнення чашечок дозованою КІЛЬКІСТЮ води, а слідкуюча система автомаЗастосування аероіонів при лікуванні позитивтики з допомогою виконавчих механізмів наповнює но вирішує питання оздоровлення хворих з хвороводою чашечки по поредньо складеній програмі бами обміну речовин, захворювання шкіри, очей, Це дуже підвищило якість сервісного обслуговуендокринні хвороби, хвороби шлунково-кишкової вання, виключило непередбачені ситуації у процесистеми, хвороби нервової системи Аероюнізація сі експлуатації в цілому сауни і електрокам'янки оточуючого повітря дуже позитивно робить вплив зокрема на підвищення розумової і фізичної працездатності Необхідно зауважити, що при цьому працездатЗ Відрізняюча ознака заключаешься утому, що ність людини підвищується до 29% Саме головне електрокам'янка обігріву сауни додатково забезаероюнізіроване повітря дозволяє продовжити печена окремим електротепловенпілятором (ПМК лаптя людини до 43%, причому, не період старо7 FO4ID 25/08, FO4ID 25/58 , FO4ID 25/10 сті, а молодість - фізіологічну, творчу активність № 2001020767, 02 02 2001 р ) з автономною і злаЦе довели сучасні вчені проведеними випробугодженою , з роботою електрокам'янки, програмою ваннями у ведучих закладах управління Це дало можливість радикально змінити експлуатацію в цілому сауни і електрокам'янНа основі вище згаданого є можливість без ки + електротепловентилятора зокрема, тобто, сумніву утверджувати, що авторами пропонується серйозного використання її (сауни) у цілях обґрунконструкція електрокам'янки уміле, творче викоритованого лікування і профілактичного оздоровленстання фахівцями якої дозволяє успішно вирішуня відвідувачів сауни Використання електроаероівати питання не тільки сервісних побутових послуг онів мінусової полярності сумісно з теплим відвідувачів сауни, а й не менш позитивно можлиповітрям, находячись крім цього у середовищі пево вирішувати питання лікування і профілактичнорегрітого гару і ВІДПОВІДНИХ медикаментів, створюго оздоровлення від багатьох серйозних захворюють виняткові комфортні умови для відпочинку і вань проведення лікувального сеансу відвідувачів сауКомплексне використання електрокам'янки + ни Тобто, відвідувач сауни, по великому рахунку, електротепловентилятора виробляючого аероюни знаходиться у середовищі чистого гірського повітмінусової полярності дає основу думати, що заря, тобто у середовищі який передбачається норпропонована конструкція буде з успіхом застосомами "СНИП 2152-80" У даному нормативному вуватися, оскільки її параметри не поступаються документі чітко записано, у яких місцях і скільки параметрам конструкцій світових аналогів 3 повинно бути аероіонів у 1см 4 Відрізняючою ознакою є те, що пульт Теоретично і практично, науково доказана виуправління є виносним, що дало можливість обключна користь застосування аероіонів у лікуваслуговуючому персоналу у особі фахівців-медиків льних цілях і профілактичному оздоровленні люкерувати процесом, надавати сервісні побутові дини Наприклад, знаходячись у середовищі послуги, з боку персоналу побуту і збоку фахівців3 необхідної концентрації у 1см аероіонів, у людини медиків проводити намічені методи лікування від"розпрямляються" легені і через деякий час хворі відувачів сауни Крім того, це дає можливість внона бронхіальну астму практично позбавляються сити, доповнювати, навіть міняти у розумних розвід приступів Крім того, інгаляція аероіонів підвимірах програму, у першу чергу, проведення щує імунітет організму, у принципі робить тканину і лікувального процесу і кінець кінцем надавати покістки людини більш міцними і робить більш "рідбутові сервісні послуги і відпочинку відвідувачам кою" кров, що у теперішніх "смогових" умовах висауни нятково важно то, що серйозним чином знижуєтьПри цьому необхідно зауважити, що при чітко ся навантаження на серце, виліковуються відпрацьованих процесах надання побутових посерцево-судинні захворювання, розсмоктуються слуг і проведення курса лікування відвідувачів сатромби, більше того, елекіротепловентилятор не уни, є можливість складати програму на весь протільки виробляє мінусові аероюни, але він також цес лікування, а також надавати допомогу і успішно знищує ШКІДЛИВІ для людини плюсові аепрофілактичного оздоровлення, після чого за фароюни, які виробляються комп'ютерами, телевізохівцями-медиками залишається право контролю рами, тобто усіма видами електричних приборів, за роботою електрокам'янки в цілому і електрокаякі мають у своєму складі екрани і іншими електм'янки + електротепловентилятора зокрема ронними елементами Суттєвість винаходу пояснюється прикладеним кресленням, де Наприклад, хворих з опіками до 70%, завдяки вживанню аероіонів при лікуванні, вдасться виліна фіг 1 зображено загальній вигляд електро 47654 8 деталей з'являються фіолетові вогники, що с ознакамянки кою коронування фіг 2 зображено розріз стійки, Для цього необхідно включити електротеплофіг 3 зображена схема розташування обладвентилятор, оглянути місця пайки і при необхіднонання у сауні сті зачистити гострі напливи, чи гострі КІНЦІ, підлафіг, зображено загальний вигляд електротепштувати пайку, тобто зробити її більш рівною і в ловентилятора цілому, треба перевірити усі з'єднувальні місця, чи Електрокам'янка обігріву сауни (фіг 1) що міснемає там гострих кромок, при наявності - необтить ЗОВНІШНІЙ корпус 1 (фіг 1) з ілюстраціями, хідно їх зачистити, чи ліквідувати Необхідно особусередині зовнішнього корпусу 1 розташовано ливу увагу зосередити на заземленні Усі останні верхній корпус 2 (фіг 1) з дном 3 (фіг 1) із кутів 4 режими роботи виробу перевірити обов'язково і (фіг 1) на яких укладають камінці (фіг 1), паровіддуже ретельно треба ліквідувати недоліки Після бійний козирок 6 (фіг 1,3) нижній корпус 7(фіг 1), усіх вище пере лічені їх перевірок є можливість обігрівні елементи (ТЕН) 8 (фіг 1) камеруувімкнути один із режимів роботи електротепловепароутворювача і блок управління 9 (фіг 2) Корнтилятора Ох 5) пус зовнішнії 1 виготовлено у вигляді прямокутника 10 (фіг 1), у кожному куті якого розташована СПісля ЧОГО Є МОЖЛИВІСТЬ увімкнути один із реподібна стійка 11 (фіг 1,2),у посадочних місцях 12 жимів електрокам'янки (їх 6), а коли буде застосо(фіг 2) кожної закріплені болтами 13 (фіг 1), за вана лікувальна косметика, то режимів може бути допомогою притискуючих жорстких кутів 14 більше (6) І нарешті, після успішного апробування (фіг 1,2), щоки 15 (фіг 2) зовнішнього корпусу 2 усіх режимів зокрема електрокам'янки і електроте(фіг 1) над ТЕНамн 8, закріплені чашечкипловентилятора, необхідно буде дуже обережно пароутворювача 16 (фіг 1) коробчатого типу, кожпровести апробування, тобто сумісну роботу на на з них, з трьох сторін, як мінімум, обігрівається кожному режимі електрокам'янка + електротеплоТЕНами 8, які вмонтовані у несучому нижньому вентилятор Коли все ж таки с зауваження, то їх корпусі 7, при цьому до кожної чашечкинеобхідно обов'язково ліквідувати, після чого є пароутворювача 16 підведена труба 17 (фіг 1) з можливість констатувати, що конструкція електровентилем 18 (фіг 1) і його виконавчим механізмом кам'янки в цілому готова для включення її в рослідкуючою, порційною програмою управління поботу дачі у неї води При цьому, електрокам'янка додаЗавдяки застосуванню у запропонованому витково постачена окремим електротепловентиляробі двох чашечок-пароутворювача з спрощеним тором 19 (фіг 4) (MnK7FO4ID25/08, FO4ID 25/58, обігрівом пароутворювача і дуже важним процеFO4ID 25/10 №2001020767,02 02 2001 р) з автосом перегріву пару без додаткової затрати електномною, узгодженою, з роботою елекірокам'янки, роенергії, а також застосуванню у лікувальних ціпрограмою управління, а блок управління 9 (фіг 3) лях ефірної олії, лікувальної косметики на базі є виносним вироблення перегрітого пару і одночасного вироблення аероюнів від'ємної полярності на електроЕлектрокам'янка обігріву сауни працює слідутепловентиляторі, автори гарантують , що їм вдаючим чином лося створити конструкцію електрокам'янки До запуску у роботу електрокам'янки обігріву обігріву сауни, яка є високоефективним засобом сауни необхідно перевірити наявність і надійність надання побутових послуг і на наш погляд, по пракріплення у електрокам'янці і електротепловентиву є лікувальним інструментом і потужним засобом ляторі заземлення Наступним етапом необхідно для вилікування серйозних захворювань і профіперевірити налагодженість роботи електросхеми лактичним методом оздоровлення людини, а гоуправління електрокам'янки і електротепловентиловне є потенційно можливим і практично здійснелятора, їх узгоджену програму Далі необхідно ними методами і засобами вилікування і перевірити усі режими роботи електрокам'янка + профілактичного оздоровлення людей від хвороб електротепловентилятор і кожного окремо Придо цього ще невідомих, що ставить запропоноване чому перевірку роботи, наприклад, електротеплотехнічне рішення у ряд виробів з параметрами вентилятора необхідно починати з найпростішого світових аналогів індикатора вати Невеликий шматочок вата на відстані (450-650)мм притягується до люстри Створення запропонованої конструкції електрокам'янки обігріву сауни, продиктовано самим Другий засіб Дуже обережно піднести долоню життям, тобто усіма невирішеними, на СЬОГОДНІШдо загостреної частини голок приблизно на відстаНІЙ день проблемами у справі оздоровлення і виліні (650-1050)мм уже можливо відчути холодок, ковування хворих від серйозних захворювань І тобто електронний вітер тому автори сподіваються, що запропоноване техВище згадане говорить за те, що на люстру нічне рішення найде широке застосування у медиподана нормальна напруга, що аероінізатор прачній техніці і стане не тільки помітним та необхідцює бездоганно При цьому необхідно зауважити, ним інструментом у справі надання сервісних що при правильній роботі аероінізатора ніяких побутових послуг і відпочинку відвідувачів сауни, а шкідливих запахів газу-озону, чи окислу азоту не також стане ефективним засобом лікування проповинно бути Коли все ж гаки, ШКІДЛИВІ запахи є, філактичної медичної допомоги від серйозних зато необхідно ще раз ретельно перевірити електхворювань і освоєння нових методів лікування з ромонтаж конструкції і підключення перетворювавикористанням запропонованої конструкції електча напруги до люстри Крім того необхідно у темрокам'янки обігріву сауни ряві включити аероінізатор і подивитись дуже ретельно , можливо десь є коронування на висоВиготовлено три електрокам'янки на яких проковольтних частинах люстри Можливо на виводах ведені випробування В цілому випробування 10 9 47654 пройшли нормально Усі зауваження враховані у що вище згадана проблема дуже об'ємна і багатоконструкторській документації Видані ВІДПОВІДНІ гранна, що їм вдалося зробити тільки пеший крок у рекомендації для серійного виготовлення При цій справі і воші обґрунтовано надіються нате, що цьому необхідно зауважити, що проведенні випронад цією проблемою треба працювати і далі 33 бування дали авторам право утверджувати, що (1) Японія №4-9541, А61Н /06 92 02 20 33 1 шляхи, вибрані ними технічного вирішення, виб(2) Німеччина №4005793, А61Н /НО5В /02 рані правильно 91 08 29 Автори переконані, що є усі підстави думати, 11 47654 Фіг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
