Механічний засіб для визначення і відліку часу

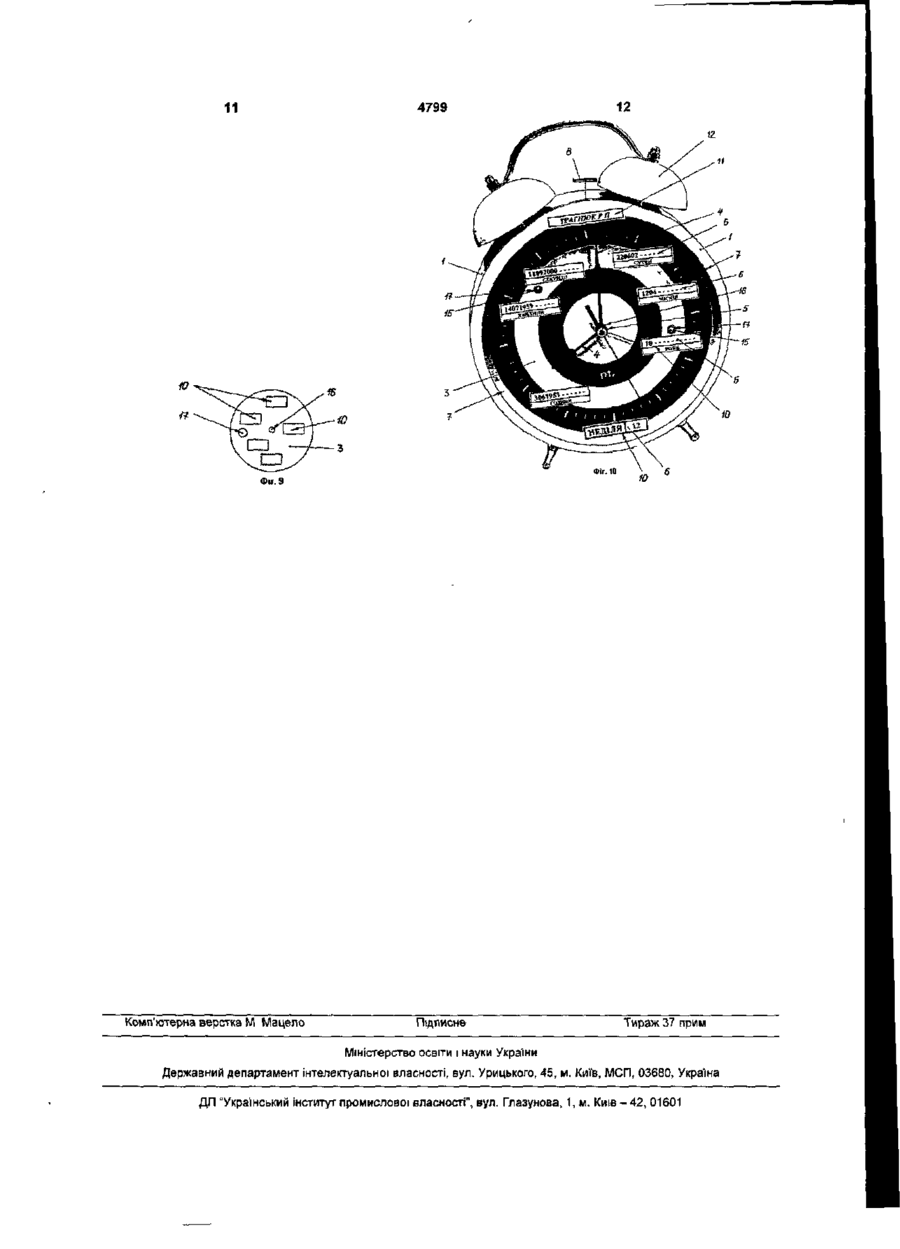

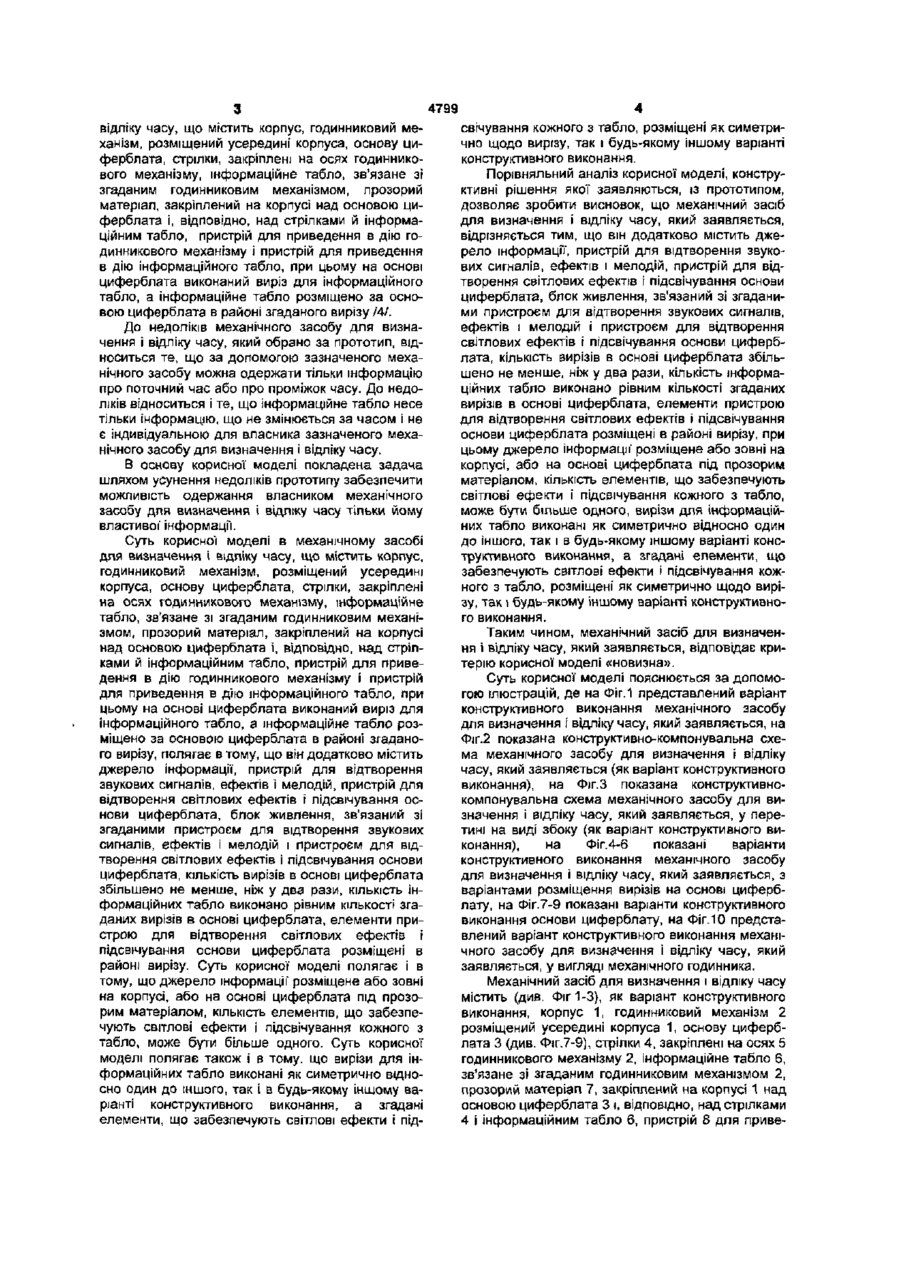

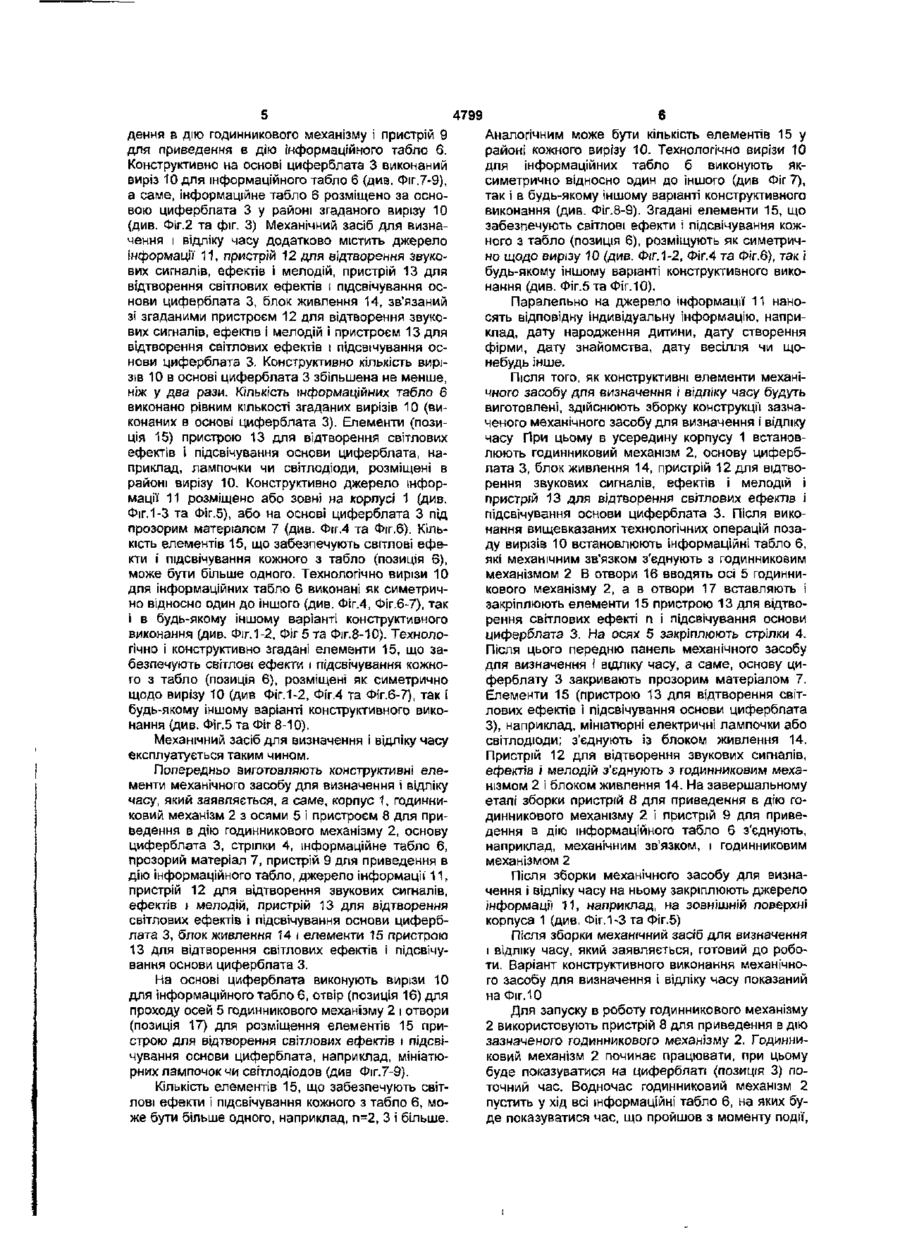

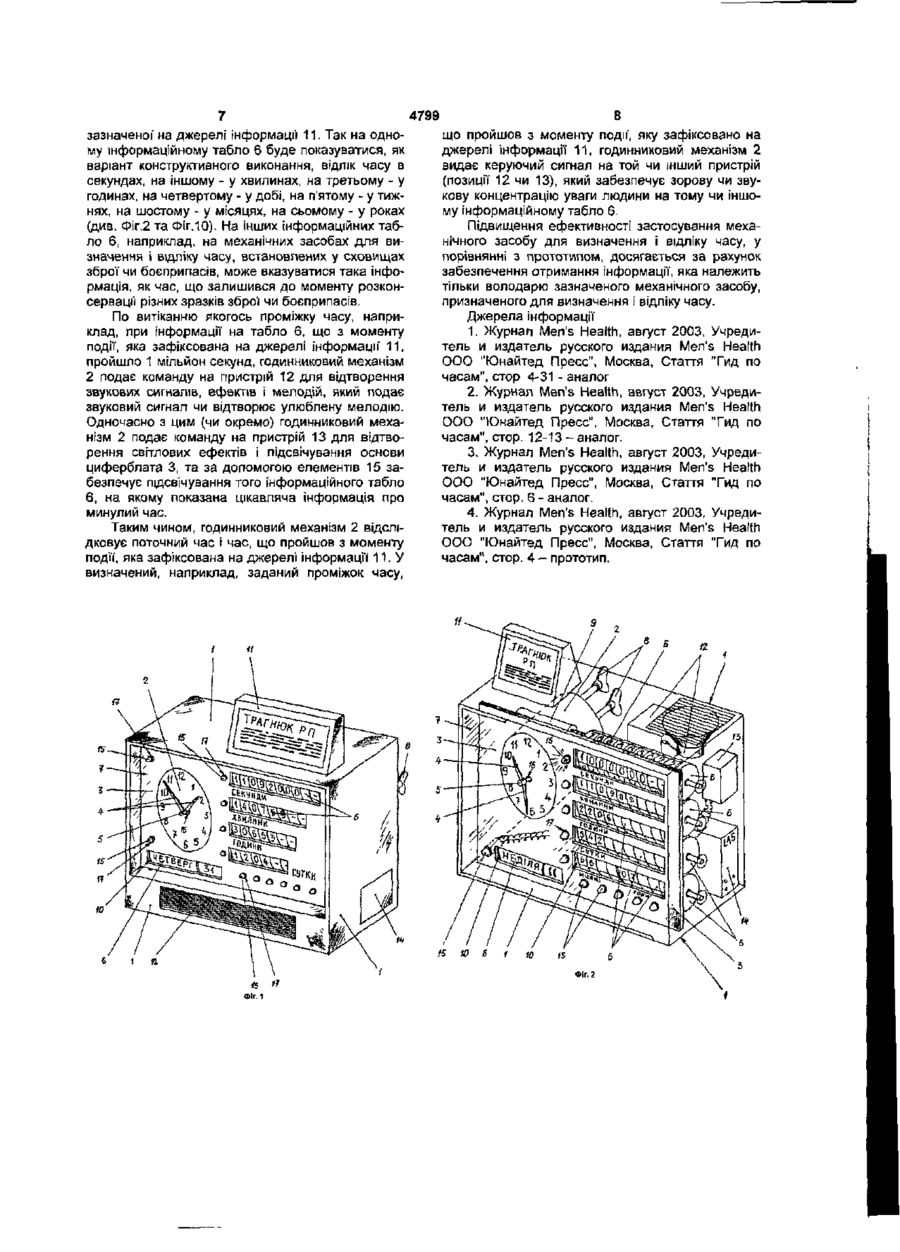

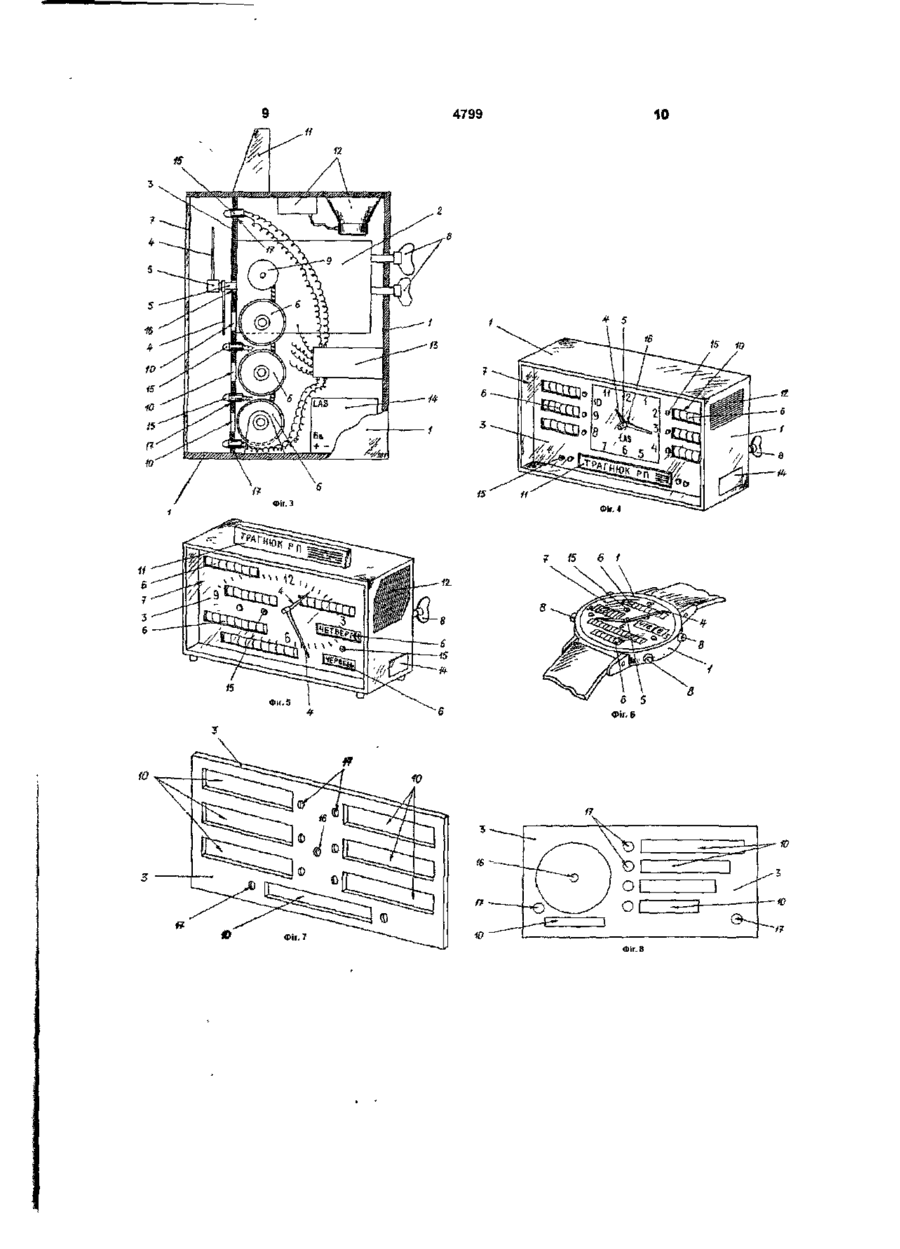

Механічний засіб для визначення і відліку часу, що містить корпус, годинниковий механізм, розміщений усередині корпуса, основу циферблата, стрілки, закріплені на осях годинникового механізму, Інформаційне табло, зв'язане зі згаданим годинниковим механізмом, прозорий матеріал, закріплений на корпусі над основою циферблата і, відповідно, над стрілками і інформаційним табло, пристрій для приведення в дію годинникового механізму і пристрій для приведення в дію інформаційного табло, при цьому на основі циферблата виконаний виріз для інформаційного табло, а інформаційне табло розміщено за основою циферблата в області згаданого вирізу, який відрізняється тим, що він додатково містить джерело інформації, пристрій для відтворення звукових сигналів, ефектів і мелодій, пристрій для відтво рення світлових ефектів і підсвічування основи циферблата, блок живлення, зв'язаний зі згаданими пристроєм для відтворення звукових сигналів, ефектів і мелодій і пристроєм для відтворення світлових ефектів і підсвічування основи циферблата, кількість вирізів в основі циферблата збільшено не менше, ніж у два рази, кількість інформаційних табло виконана рівною кількості згаданих вирізів в основі циферблата, елементи пристрою для відтворення світлових ефектів і підсвічування основи циферблата розміщені в області вирізу, при цьому джерело інформації розміщене або зовні на корпусі, або на основі циферблата під прозорим матеріалом, кількість елементів, що забезпечують світлові ефекти і підсвічування кожного з табло, може бути більше одного, вирізи для інформаційних табло виконані як симетрично відносно один іншого, так і в будь-якому іншому конструктивному виконанні, а згадані елементи, що забезпечують світлові ефекти і підсвічування кожного з табло, розміщені як симетрично щодо вирізу, так і будь-якому іншому конструктивному виконанню. Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до годинникових механізмів, а саме, до індивідуальних механічних засобів для визначення і відліку часу про проміжок часу. Відомий механічний засіб для визначення і відліку часу, що містить корпус, основу з розміщеними на ній циферблатами, годинниковий механізм, стрілки, прозорий матеріал, що закриває основу з розташованими на ній циферблатами і стрілками, годинниковий механізм І пристрій приведення в дію згаданого годинникового механізму, при цьому кількість стрілок виконана рівним кількості циферблатів, пристрій для приведення в дію годинникового механізму містить одну чи більше механічних зв'язків, а годинниковий механізм зв'язаний зі стрілками /З/. До недоліків відомого механічного засобу для визначення і відліку часу відноситься те, що можна одержати тільки Інформацію про поточний час або про проміжок часу. Найбільш близькою корисною моделлю як по суті, так і по задачах, що вирішуються, яка обрана за прототип, є механічний засіб для визначення і Відомий ГОДИННИК, ЩО МІСТИТЬ корпус, циферб лат зі стрілками, прозорий матеріал, що закриває циферблат, годинниковий механізм і пристрій приведення в дію згаданого годинникового механізму ЇМ. До недоліків відомого годинника відноситься те, що можна одержати тільки інформацію про поточний час. Відомий механічний засіб для визначення і відліку часу, що містить корпус, циферблат зі стрілками, прозорий матеріал, що закриває циферблат, годинниковий механізм і пристрій приведення в дію згаданого годинникового механізму 121. До недоліків відомого механічного засобу для визначення І відліку часу відноситься те, що можна одержати тільки інформацію про поточний час чи О) 4799 відліку часу, що містить корпус, годинниковий механізм, розміщений усередині корпуса, основу циферблата, стрілки, закріплені на осях годинникового механізму, інформаційне табло, зв'язане зі згаданим годинниковим механізмом, прозорий матеріал, закріплений на корпусі над основою циферблата і, відповідно, над стрілками й інформаційним табло, пристрій для приведення в дію годинникового механізму і пристрій для приведення в дію Інформаційного табло, при цьому на основі циферблата виконаний виріз для інформаційного табло, а інформаційне табло розміщено за основою циферблата в районі згаданого вирізу /4/. До недоліків механічного засобу для визначення і відліку часу, який обрано за прототип, відноситься те, що за допомогою зазначеного механічного засобу можна одержати тільки інформацію про поточний час або про проміжок часу. До недоліків відноситься і те, що інформаційне табло несе тільки інформацію, що не змінюється за часом і не є індивідуальною для власника зазначеного механічного засобу для визначення і відліку часу. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити можливість одержання власником механічного засобу для визначення і відліку часу тільки йому властивої інформації. Суть корисної моделі в механічному засобі для визначення і відліку часу, що містить корпус, годинниковий механізм, розміщений усередині корпуса, основу циферблата, стрілки, закріплені на осях годинникового механізму, інформаційне табло, зв'язане зі згаданим годинниковим механізмом, прозорий матеріал, закріплений на корпусі над основою циферблата і, відповідно, над стрілками й інформаційним табло, пристрій для приведення в дію годинникового механізму і пристрій для приведення в дію інформаційного табло, при цьому на основі циферблата виконаний виріз для інформаційного табло, & інформаційне табло розміщено за основою циферблата в районі згаданого вирізу, полягає в тому, що він додатково містить джерело інформації, пристрій для відтворення звукових сигналів, ефектів і мелодій, пристрій для відтворення світлових ефектів і підсвічування основи циферблата, блок живлення, зв'язаний зі згаданими пристроєм для відтворення звукових сигналів, ефектів і мелодій і пристроєм для відтворення світлових ефектів і підсвічування основи циферблата, кількість вирізів в основі циферблата збільшено не менше, ніж у два рази, КІЛЬКІСТЬ інформаційних табло виконано рівним кількості згаданих вирізів в основі циферблата, елементи пристрою для відтворення світлових ефектів і підсвічування основи циферблата розміщені в районі вирізу. Суть корисної моделі полягає і в тому, що джерело інформаціГ розміщене або зовні на корпусі, або на основі циферблата під прозорим матеріалом, КІЛЬКІСТЬ елементів, що забезпечують світлові ефекти і підсвічування кожного з табло, може бути більше одного. Суть корисної моделі полягає також і в тому, що вирізи для інформаційних табло виконані як симетрично відносно один до іншого, так і в будь-якому іншому варіанті конструктивного виконання, а згадані елементи, що забезпечують світлові ефекти і під свічування кожного з табло, розміщені як симетрично щодо вирізу, так і будь-якому іншому варіанті конструктивного виконання. Порівняльний аналіз корисної моделі, конструктивні рішення якої заявляються, із прототипом, дозволяє зробити висновок, що механічний засіб для визначення і відліку часу, який заявляється, відрізняється тим, що він додатково містить джерело інформації, пристрій для відтворення звукових сигналів, ефектів і мелодій, пристрій для відтворення світлових ефектів і підсвічування основи циферблата, блок живлення, зв'язаний зі згаданими пристроєм для відтворення звукових сигналів, ефектів і мелодій і пристроєм для відтворення світлових ефектів І підсвічування основи циферблата, кількість вирізів в основі циферблата збільшено не менше, ніж у два рази, кількість інформаційних табло виконано рівним кількості згаданих вирізів в основі циферблата, елементи пристрою для відтворення світлових ефектів і підсвічування основи циферблата розміщені в районі вирізу, при цьому джерело інформаціГ розміщене або зовні на корпусі, або на основі циферблата під прозорим матеріалом, кількість елементів, що забезпечують світлові ефекти і підсвічування кожного з табло, може бути більше одного, вирізи для інформаційних табло виконані як симетрично відносно один до іншого, так і в будь-якому іншому варіанті конструктивного виконання, а згадані елементи, що забезпечують світлові ефекти і підсвічування кожного з табло, розміщені як симетрично щодо вирізу, так і будь-якому іншому варіанті конструктивного виконання. Таким чином, механічний засіб для визначення і відліку часу, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на ФІг.1 представлений варіант конструктивного виконання механічного засобу для визначення і відліку часу, який заявляється, на Фіг.2 показана конструктивно-компонувальна схема механічного засобу для визначення і відліку часу, який заявляється (як варіант конструктивного виконання), на Фіг.З показана конструктивнокомпонувальна схема механічного засобу для визначення і відліку часу, який заявляється, у перетині на виді збоку (як варіант конструктивного виконання), на Фіг. 4-6 показані варіанти конструктивного виконання механічного засобу для визначення і відліку часу, який заявляється, з варіантами розміщення вирізів на основі циферблату, на Фіг.7-9 показані варіанти конструктивного виконання основи циферблату, на Фіг.Ю представлений варіант конструктивного виконання механічного засобу для визначення і відліку часу, який заявляється, у вигляді механічного годинника. Механічний засіб для визначення і відліку часу містить (див. Фіг 1-3), як варіант конструктивного виконання, корпус 1, годинниковий механізм 2 розміщений усередині корпуса 1, основу циферблата 3 (див. Фіг.7-9), стрілки 4, закріплені на осях 5 годинникового механізму 2, інформаційне табло 6, зв'язане зі згаданим годинниковим механізмом 2, прозорий матеріал 7, закріплений на корпусі 1 над основою циферблата 3 і, відповідно, над стрілками 4 і інформаційним табло 6, пристрій 8 для приве 4799 дення є дію годинникового механізму І пристрій 9 Аналогічним може бути кількість елементів 15 у для приведення в дію інформаційного табло б. районі кожного вирізу 10. Технологічно вирізи 10 Конструктивно на основі циферблата 3 виконаний для інформаційних табло б виконують яквиріз 10 для інформаційного табло 6 (див. Фіг.7-9), симетрично відносно один до іншого (див Фіг 7), а саме, інформаційне табло 6 розміщено за оснотак і в будь-якому Іншому варіанті конструктивного вою циферблата 3 у районі згаданого вирізу 10 виконання (див. Фіг.8-9). Згадані елементи 15, що (див. Фіг.2 та фіг. 3) Механічний засіб для визназабезпечують світлові ефекти і підсвічування кожчення і відліку часу додатково містить джерело ного з табло (позиція 6), розміщують як симетричінформації 11, пристрій 12 для відтворення звуконо щодо вирізу 10 (див. Фіг. 1-2, Фіг.4 та Фіг.6), так і вих сигналів, ефектів і мелодій, пристрій 13 для будь-якому іншому варіанті конструктивного виковідтворення світлових ефектів і підсвічування оснання (див. Фіг.5 та Фіг.10). нови циферблата 3, блок живлення 14, зв'язаний Паралельно на джерело інформації 11 нанозі згаданими пристроєм 12 для відтворення звукосять відповідну індивідуальну інформацію, напривих сигналів, ефектів і мелодій і пристроєм 13 для клад, дату народження дитини, дату створення відтворення світлових ефектів і підсвічування осфірми, дату знайомства, дату весілля чи щонови циферблата 3. Конструктивно кількість вирінебудь інше. зів 10 в основі циферблата 3 збільшена не менше, Після ТОГО, ЯК конструктивні елементи механініж у два рази. Кількість інформаційних табло 6 чного засобу для визначення і відліку часу будуть виконано рівним кількості згаданих вирізів 10 (вивиготовлені, здійснюють зборку конструкції зазнаконаних в основі циферблата 3). Елементи (позиченого механічного засобу для визначення і відліку ція 15) пристрою 13 для відтворення світлових часу При цьому в усередину корпусу 1 встановефектів і підсвічування основи циферблата, налюють годинниковий механізм 2, основу цифербприклад, лампочки чи світлодіоди, розміщені в лата 3, блок живлення 14, пристрій 12 для відтворайоні вирізу 10. Конструктивно джерело інфоррення звукових сигналів, ефектів і мелодій і мації 11 розміщено або зовні на корпусі 1 (див. пристрій 13 для відтворення світлових ефектів і Фіг.1-3 та Фіг.5), або на основі циферблата 3 під підсвічування основи циферблата 3. Після викопрозорим матеріалом 7 (див. Ф(г.4 та ФІГ.6). КІЛЬ КІСТЬ елементів 15, що забезпечують світлові ефекти і підсвічування кожного з табло (позиція 6), може бути більше одного. Технологічно вирізи 10 для інформаційних табло 6 виконані як симетрично відносно один до іншого (див. Фіг.4, Фіг.6-7), так і в будь-якому іншому варіанті конструктивного виконання (див. Фіг.1-2, Фіг 5 та Фіг.8-10). Технологічно і конструктивно згадані елементи 15, що забезпечують світлові ефекти і підсвічування кожного з табло (позиція 6), розміщені як симетрично щодо вирізу 10 (див Фіг.1-2, Фіг.4 та Фіг.6-7), так і будь-якому іншому варіанті конструктивного виконання (див. ФІг.5 та Фіг 8-10). Механічний засіб для визначення і відліку часу експлуатується таким чином. Попередньо виготовляють конструктивні елементи механічного засобу для визначення і відліку часу, який заявляється, а саме, корпус 1, годинниковий механізм 2 з осями 5 і пристроєм 8 для приведення в дію годинникового механізму 2, основу циферблата 3, стрілки 4, інформаційне табло 6, прозорий матеріал 7, пристрій 9 для приведення в дію інформаційного табло, джерело інформації 11, пристрій 12 для відтворення звукових сигналів, ефектів ) мелодій, пристрій 13 для відтворення світлових ефектів і підсвічування основи циферблата 3, блок живлення 14 І елементи 15 пристрою 13 для відтворення світлових ефектів і підсвічування основи циферблата 3. На основі циферблата виконують вирізи 10 для інформаційного табло 6, отвір (позиція 16) для проходу осей 5 годинникового механізму 2 і отвори (позиція 17) для розміщення елементів 15 пристрою для відтворення світлових ефектів і підсвічування основи циферблата, наприклад, мініатюрних лампочок чи світлодіодов (див Фіг.7-9). Кількість елементів 15, що забезпечують світлові ефекти І підсвічування кожного з табло 6, може бути більше одного, наприклад, п=2, 3 і більше. нання вищевказаних технологічних операцій позаду вирізів 10 встановлюють інформаційні табло 6, які механічним зв'язком з'єднують з годинниковим механізмом 2 В отвори 16 вводять осі 5 годинникового механізму 2, а в отвори 17 вставляють і закріплюють елементи 15 пристрою 13 для відтворення світлових ефекті п і підсвічування основи циферблата 3. На осях 5 закріплюють стрілки 4. Після цього передню панель механічного засобу для визначення І відліку часу, а саме, основу циферблату 3 закривають прозорим матеріалом 7. Елементи 15 (пристрою 13 для відтворення світлових ефектів і підсвічування основи циферблата 3), наприклад, мініатюрні електричні лампочки або світлодіоди; з'єднують із блоком живлення 14. Пристрій 12 для відтворення звукових сигналів, ефектів і мелодій з'єднують з годинниковим механізмом 2 і блоком живлення 14. На завершальному етапі зборки пристрій 8 для приведення в дію годинникового механізму 2 і пристрій 9 для приведення в дію інформаційного табло 6 з'єднують, наприклад, механічним зв'язком, і годинниковим механізмом 2 Після зборки механічного засобу для визначення І відліку часу на ньому закріплюють джерело інформації 11, наприклад, на зовнішній поверхні корпуса 1 (див. Фіг.1-3 та Фіг.5) Після зборки механічний засіб для визначення і відліку часу, який заявляється, готовий до роботи. Варіант конструктивного виконання механічного засобу для визначення і відліку часу показаний на Фіг. 10 Для запуску в роботу годинникового механізму 2 використовують пристрій 8 для приведення в дію зазначеного годинникового механізму 2. Годинниковий механізм 2 починає працювати, при цьому буде показуватися на циферблаті (позиція 3) поточний час. Водночас годинниковий механізм 2 пустить у хід всі інформаційні табло 6, на яких буде показуватися час, що пройшов з моменту події, 4799 зазначеної на джерелі інформації 11. Так на одному інформаційному табло 6 буде показуватися, як варіант конструктивного виконання, відлік часу в секундах, на іншому - у хвилинах, на третьому - у годинах, на четвертому - у добі, на п'ятому - у тижнях, на шостому - у місяцях, на сьомому - у роках (див, Фіг.2 та Фіг.Ю). На інших інформаційних табло 6, наприклад, на механічних засобах для визначення і відліку часу, встановлених у сховищах зброї чи боєприпасів, може вказуватися така інформація, як час, що залишився до моменту розконсервації різних зразків зброї чи боєприпасів. По витіканню якогось проміжку часу, наприклад, при інформації на табло 6, що з моменту події, яка зафіксована на джерелі інформації 11, пройшло 1 мільйон секунд, годинниковий механізм 2 подає команду на пристрій 12 для відтворення звукових сигналів, ефектів І мелодій, який подає звуковий сигнал чи відтворює улюблену мелодію. Одночасно з цим (чи окремо) годинниковий механізм 2 подає команду на пристрій 13 для відтворення світлових ефектів і підсвічування основи циферблата 3, та за допомогою елементів 15 забезпечує підсвічування того Інформаційного табло 6, на якому показана цікавляча інформація про минулий час. Таким чином, годинниковий механізм 2 відслідковує поточний час і час, що пройшов з моменту події, яка зафіксована на джерелі інформації1 11. У визначений, наприклад, заданий проміжок часу, 8 що пройшов з моменту події', яку зафіксовано на джерелі Інформації 11, годинниковий механізм 2 видає керуючий сигнал на той чи інший пристрій (позиції 12 чи 13), який забезпечує зорову чи звукову концентрацію уваги людини на тому чи іншому інформаційному табло 6. Підвищення ефективності застосування механічного засобу для визначення і відліку часу, у порівнянні з прототипом, досягається за рахунок забезпечення отримання інформації, яка належить тільки володарю зазначеного механічного засобу, призначеного для визначення і відліку часу. Джерела інформації 1. Журнал Men's Health, август 2003, Учредитель и издатель русского издания Men's Health ООО "Юнайтед Пресс", Москва, Стаття "Гид по часам", стор 4-31 - аналог 2. Журнал Men's Health, август 2003, Учредитель и издатель русского издания Men's Health ООО "Юнайтед Пресс", Москва, Стаття "Гид по часам", стор. 12-13-аналог. 3. Журнал Men's Health, август 2003, Учредитель и издатель русского издания Men's Health ООО "Юнайтед Пресс", Москва, Стаття "Гид по часам", стор. 6 - аналог. 4. Журнал Men's Health, август 2003, Учредитель и издатель русского издания Men's Health ООО "Юнайтед Пресс", Москва, Стаття "Гид по часам", стор. 4 — прототип. 10 4799 15 tS ? 15 6 1 Ю 11 4799 10 Фіг. 9 Комп'ютерна верстка И Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДЛ "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
