Пристрій для контролю ресурсу повітряних високовольтних вимикачів

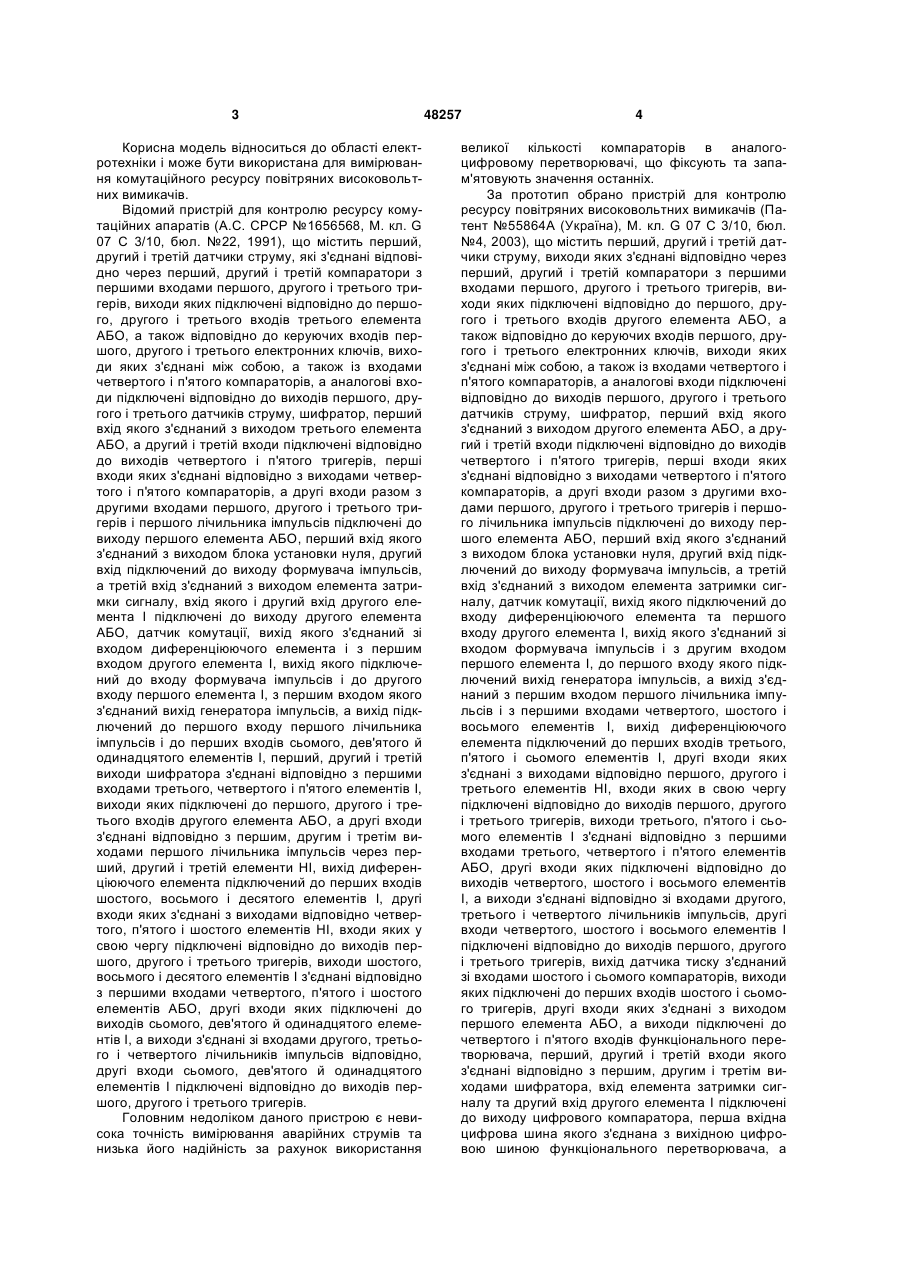

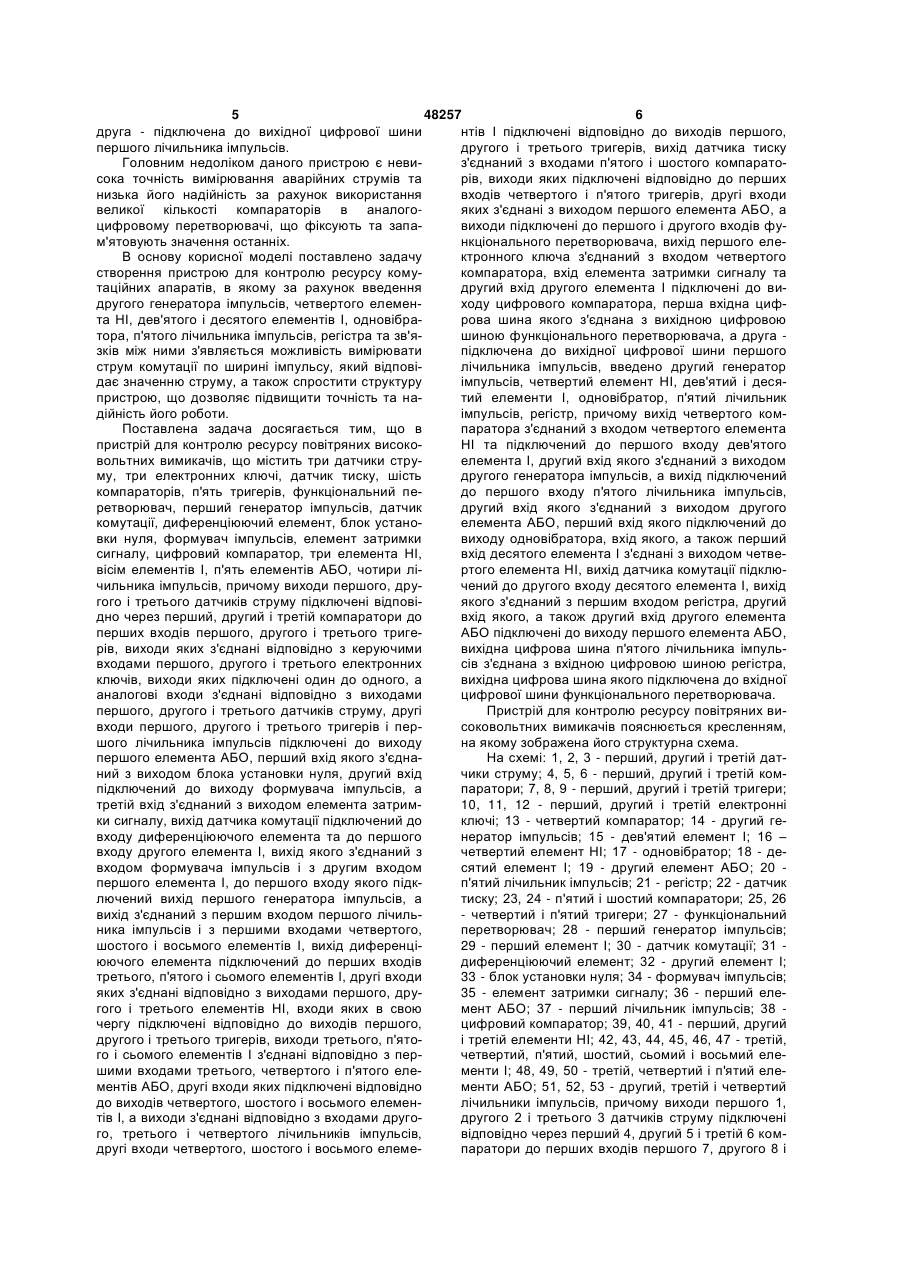

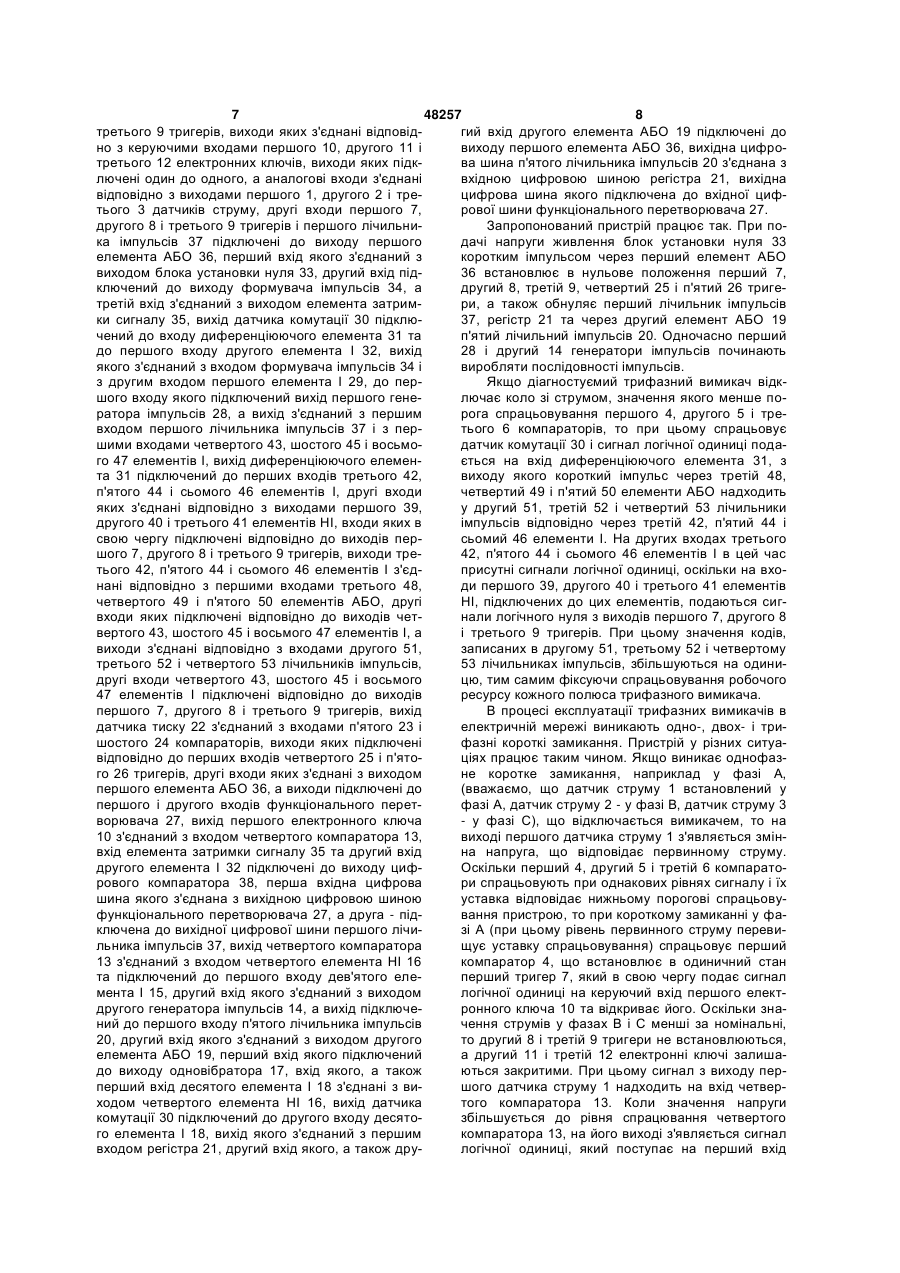

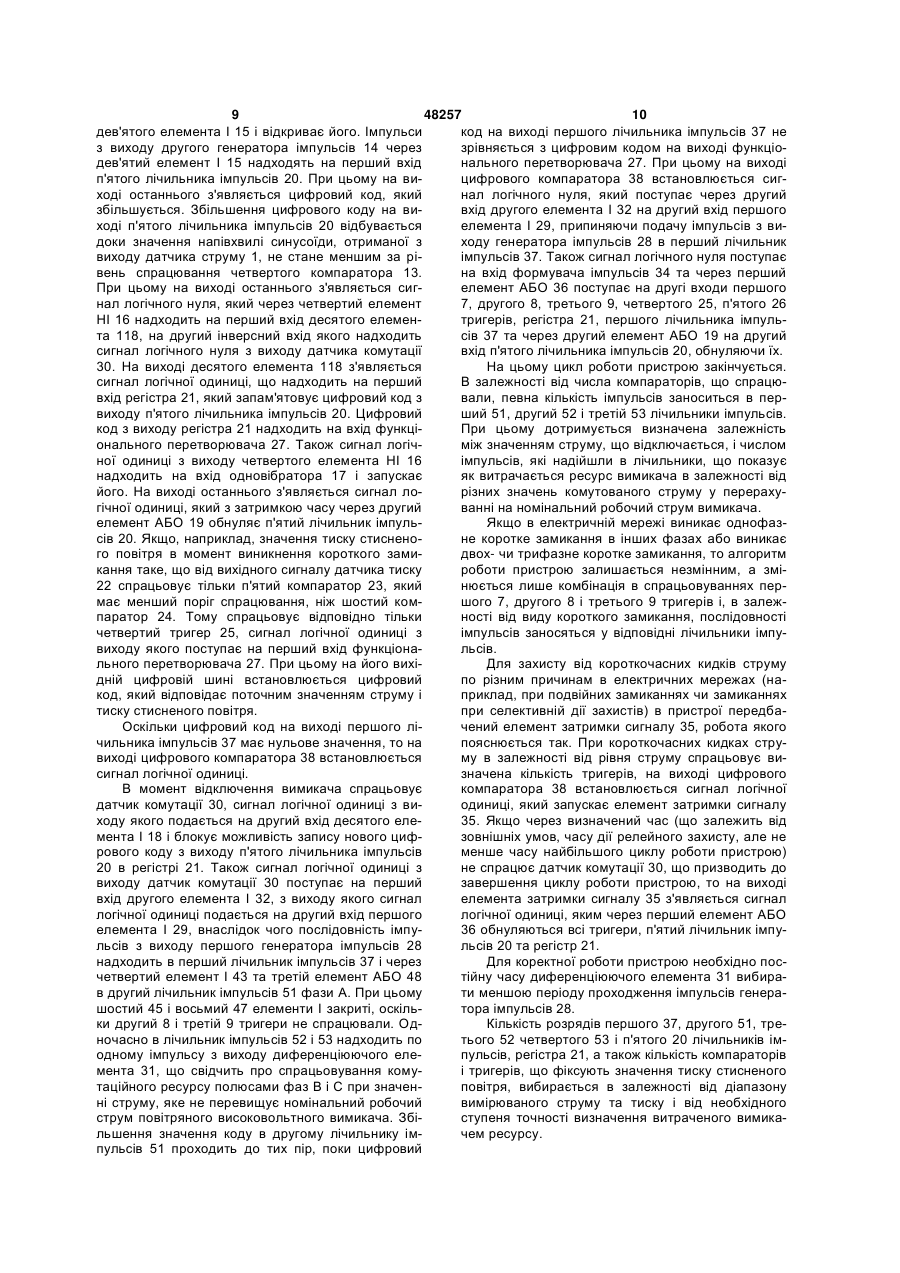

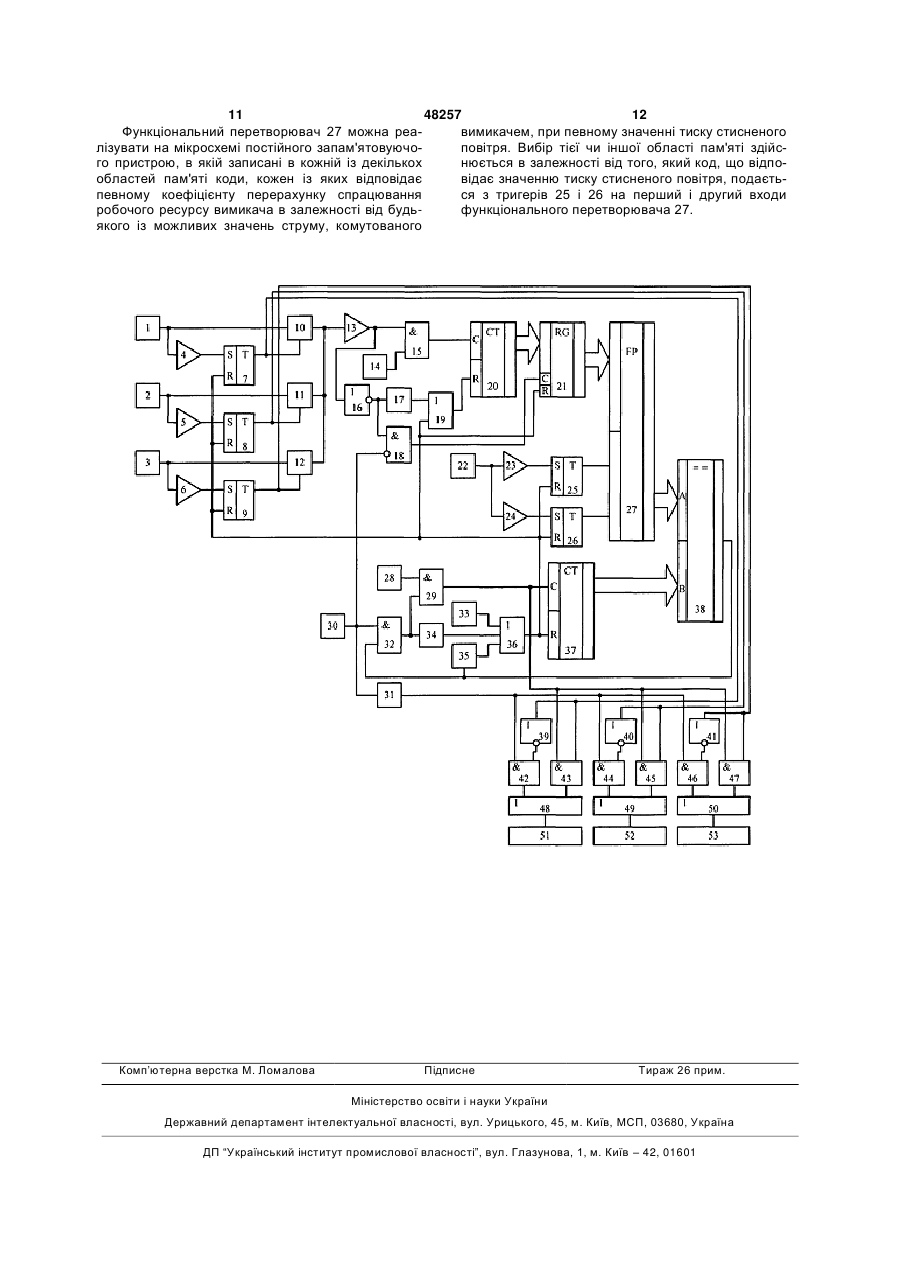

Пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить три датчики струму, три електронні ключі, датчик тиску, шість компараторів, п'ять тригерів, функціональний перетворювач, перший генератор імпульсів, датчик комутації, диференціюючий елемент, блок установки нуля, формувач імпульсів, елемент затримки сигналу, цифровий компаратор, три елементи НІ, вісім елементів І, п'ять елементів АБО, чотири лічильники імпульсів, причому виходи першого, другого і третього датчиків струму підключені відповідно через перший, другий і третій компаратори до перших входів першого, другого і третього тригерів, виходи яких з'єднані відповідно з керуючими входами першого, другого і третього електронних ключів, виходи яких підключені один до одного, а аналогові входи з'єднані відповідно з виходами першого, другого і третього датчиків струму, другі входи першого, другого і третього тригерів і першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вихід датчика комутації підключений до входу диференціюючого елемента та до першого входу другого елемента І, вихід якого з'єднаний з входом формувача імпульсів і з другим входом першого елемента І, до першого входу якого підключений вихід першого генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього елементів НІ, входи яких, в свою чергу, підключені відповідно до виходів першого, 2 (19) 1 3 Корисна модель відноситься до області електротехніки і може бути використана для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу комутаційних апаратів (А.С. СРСР №1656568, М. кл. G 07 С 3/10, бюл. №22, 1991), що містить перший, другий і третій датчики струму, які з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до першого, другого і третього входів третього елемента АБО, а також відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, а також із входами четвертого і п'ятого компараторів, а аналогові входи підключені відповідно до виходів першого, другого і третього датчиків струму, шифратор, перший вхід якого з'єднаний з виходом третього елемента АБО, а другий і третій входи підключені відповідно до виходів четвертого і п'ятого тригерів, перші входи яких з'єднані відповідно з виходами четвертого і п'ятого компараторів, а другі входи разом з другими входами першого, другого і третього тригерів і першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вхід якого і другий вхід другого елемента І підключені до виходу другого елемента АБО, датчик комутації, вихід якого з'єднаний зі входом диференціюючого елемента і з першим входом другого елемента І, вихід якого підключений до входу формувача імпульсів і до другого входу першого елемента І, з першим входом якого з'єднаний вихід генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів сьомого, дев'ятого й одинадцятого елементів І, перший, другий і третій виходи шифратора з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів І, виходи яких підключені до першого, другого і третього входів другого елемента АБО, а другі входи з'єднані відповідно з першим, другим і третім виходами першого лічильника імпульсів через перший, другий і третій елементи НІ, вихід диференціюючого елемента підключений до перших входів шостого, восьмого і десятого елементів І, другі входи яких з'єднані з виходами відповідно четвертого, п'ятого і шостого елементів НІ, входи яких у свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи шостого, восьмого і десятого елементів І з'єднані відповідно з першими входами четвертого, п'ятого і шостого елементів АБО, другі входи яких підключені до виходів сьомого, дев'ятого й одинадцятого елементів І, а виходи з'єднані зі входами другого, третього і четвертого лічильників імпульсів відповідно, другі входи сьомого, дев'ятого й одинадцятого елементів І підключені відповідно до виходів першого, другого і третього тригерів. Головним недоліком даного пристрою є невисока точність вимірювання аварійних струмів та низька його надійність за рахунок використання 48257 4 великої кількості компараторів в аналогоцифровому перетворювачі, що фіксують та запам'ятовують значення останніх. За прототип обрано пристрій для контролю ресурсу повітряних високовольтних вимикачів (Патент №55864А (Україна), М. кл. G 07 С 3/10, бюл. №4, 2003), що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до першого, другого і третього входів другого елемента АБО, а також відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, а також із входами четвертого і п'ятого компараторів, а аналогові входи підключені відповідно до виходів першого, другого і третього датчиків струму, шифратор, перший вхід якого з'єднаний з виходом другого елемента АБО, а другий і третій входи підключені відповідно до виходів четвертого і п'ятого тригерів, перші входи яких з'єднані відповідно з виходами четвертого і п'ятого компараторів, а другі входи разом з другими входами першого, другого і третього тригерів і першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, датчик комутації, вихід якого підключений до входу диференціюючого елемента та першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, до першого входу якого підключений вихід генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані з виходами відповідно першого, другого і третього елементів НІ, входи яких в свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи третього, п'ятого і сьомого елементів І з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів АБО, другі входи яких підключені відповідно до виходів четвертого, шостого і восьмого елементів І, а виходи з'єднані відповідно зі входами другого, третього і четвертого лічильників імпульсів, другі входи четвертого, шостого і восьмого елементів І підключені відповідно до виходів першого, другого і третього тригерів, вихід датчика тиску з'єднаний зі входами шостого і сьомого компараторів, виходи яких підключені до перших входів шостого і сьомого тригерів, другі входи яких з'єднані з виходом першого елемента АБО, а виходи підключені до четвертого і п'ятого входів функціонального перетворювача, перший, другий і третій входи якого з'єднані відповідно з першим, другим і третім виходами шифратора, вхід елемента затримки сигналу та другий вхід другого елемента І підключені до виходу цифрового компаратора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною функціонального перетворювача, а 5 48257 6 друга - підключена до вихідної цифрової шини нтів І підключені відповідно до виходів першого, першого лічильника імпульсів. другого і третього тригерів, вихід датчика тиску Головним недоліком даного пристрою є невиз'єднаний з входами п'ятого і шостого компаратосока точність вимірювання аварійних струмів та рів, виходи яких підключені відповідно до перших низька його надійність за рахунок використання входів четвертого і п'ятого тригерів, другі входи великої кількості компараторів в аналогояких з'єднані з виходом першого елемента АБО, а цифровому перетворювачі, що фіксують та запавиходи підключені до першого і другого входів фум'ятовують значення останніх. нкціонального перетворювача, вихід першого елеВ основу корисної моделі поставлено задачу ктронного ключа з'єднаний з входом четвертого створення пристрою для контролю ресурсу комукомпаратора, вхід елемента затримки сигналу та таційних апаратів, в якому за рахунок введення другий вхід другого елемента І підключені до видругого генератора імпульсів, четвертого елеменходу цифрового компаратора, перша вхідна цифта НІ, дев'ятого і десятого елементів І, одновібрарова шина якого з'єднана з вихідною цифровою тора, п'ятого лічильника імпульсів, регістра та зв'яшиною функціонального перетворювача, а друга зків між ними з'являється можливість вимірювати підключена до вихідної цифрової шини першого струм комутації по ширині імпульсу, який відповілічильника імпульсів, введено другий генератор дає значенню струму, а також спростити структуру імпульсів, четвертий елемент НІ, дев'ятий і десяпристрою, що дозволяє підвищити точність та натий елементи І, одновібратор, п'ятий лічильник дійність його роботи. імпульсів, регістр, причому вихід четвертого комПоставлена задача досягається тим, що в паратора з'єднаний з входом четвертого елемента пристрій для контролю ресурсу повітряних високоНІ та підключений до першого входу дев'ятого вольтних вимикачів, що містить три датчики струелемента І, другий вхід якого з'єднаний з виходом му, три електронних ключі, датчик тиску, шість другого генератора імпульсів, а вихід підключений компараторів, п'ять тригерів, функціональний педо першого входу п'ятого лічильника імпульсів, ретворювач, перший генератор імпульсів, датчик другий вхід якого з'єднаний з виходом другого комутації, диференціюючий елемент, блок устаноелемента АБО, перший вхід якого підключений до вки нуля, формувач імпульсів, елемент затримки виходу одновібратора, вхід якого, а також перший сигналу, цифровий компаратор, три елемента НІ, вхід десятого елемента І з'єднані з виходом четвевісім елементів І, п'ять елементів АБО, чотири ліртого елемента НІ, вихід датчика комутації підключильника імпульсів, причому виходи першого, дручений до другого входу десятого елемента І, вихід гого і третього датчиків струму підключені відповіякого з'єднаний з першим входом регістра, другий дно через перший, другий і третій компаратори до вхід якого, а також другий вхід другого елемента перших входів першого, другого і третього тригеАБО підключені до виходу першого елемента АБО, рів, виходи яких з'єднані відповідно з керуючими вихідна цифрова шина п'ятого лічильника імпульвходами першого, другого і третього електронних сів з'єднана з вхідною цифровою шиною регістра, ключів, виходи яких підключені один до одного, а вихідна цифрова шина якого підключена до вхідної аналогові входи з'єднані відповідно з виходами цифрової шини функціонального перетворювача. першого, другого і третього датчиків струму, другі Пристрій для контролю ресурсу повітряних вивходи першого, другого і третього тригерів і персоковольтних вимикачів пояснюється кресленням, шого лічильника імпульсів підключені до виходу на якому зображена його структурна схема. першого елемента АБО, перший вхід якого з'єднаНа схемі: 1, 2, 3 - перший, другий і третій датний з виходом блока установки нуля, другий вхід чики струму; 4, 5, 6 - перший, другий і третій компідключений до виходу формувача імпульсів, а паратори; 7, 8, 9 - перший, другий і третій тригери; третій вхід з'єднаний з виходом елемента затрим10, 11, 12 - перший, другий і третій електронні ки сигналу, вихід датчика комутації підключений до ключі; 13 - четвертий компаратор; 14 - другий гевходу диференціюючого елемента та до першого нератор імпульсів; 15 - дев'ятий елемент І; 16 – входу другого елемента І, вихід якого з'єднаний з четвертий елемент НІ; 17 - одновібратор; 18 - девходом формувача імпульсів і з другим входом сятий елемент І; 19 - другий елемент АБО; 20 першого елемента І, до першого входу якого підкп'ятий лічильник імпульсів; 21 - регістр; 22 - датчик лючений вихід першого генератора імпульсів, а тиску; 23, 24 - п'ятий і шостий компаратори; 25, 26 вихід з'єднаний з першим входом першого лічиль- четвертий і п'ятий тригери; 27 - функціональний ника імпульсів і з першими входами четвертого, перетворювач; 28 - перший генератор імпульсів; шостого і восьмого елементів І, вихід диференці29 - перший елемент І; 30 - датчик комутації; 31 юючого елемента підключений до перших входів диференціюючий елемент; 32 - другий елемент І; третього, п'ятого і сьомого елементів І, другі входи 33 - блок установки нуля; 34 - формувач імпульсів; яких з'єднані відповідно з виходами першого, дру35 - елемент затримки сигналу; 36 - перший елегого і третього елементів НІ, входи яких в свою мент АБО; 37 - перший лічильник імпульсів; 38 чергу підключені відповідно до виходів першого, цифровий компаратор; 39, 40, 41 - перший, другий другого і третього тригерів, виходи третього, п'ятоі третій елементи НІ; 42, 43, 44, 45, 46, 47 - третій, го і сьомого елементів І з'єднані відповідно з перчетвертий, п'ятий, шостий, сьомий і восьмий елешими входами третього, четвертого і п'ятого елементи І; 48, 49, 50 - третій, четвертий і п'ятий елементів АБО, другі входи яких підключені відповідно менти АБО; 51, 52, 53 - другий, третій і четвертий до виходів четвертого, шостого і восьмого елеменлічильники імпульсів, причому виходи першого 1, тів І, а виходи з'єднані відповідно з входами другодругого 2 і третього 3 датчиків струму підключені го, третього і четвертого лічильників імпульсів, відповідно через перший 4, другий 5 і третій 6 комдругі входи четвертого, шостого і восьмого елемепаратори до перших входів першого 7, другого 8 і 7 48257 8 третього 9 тригерів, виходи яких з'єднані відповідгий вхід другого елемента АБО 19 підключені до но з керуючими входами першого 10, другого 11 і виходу першого елемента АБО 36, вихідна цифротретього 12 електронних ключів, виходи яких підква шина п'ятого лічильника імпульсів 20 з'єднана з лючені один до одного, а аналогові входи з'єднані вхідною цифровою шиною регістра 21, вихідна відповідно з виходами першого 1, другого 2 і трецифрова шина якого підключена до вхідної цифтього 3 датчиків струму, другі входи першого 7, рової шини функціонального перетворювача 27. другого 8 і третього 9 тригерів і першого лічильниЗапропонований пристрій працює так. При пока імпульсів 37 підключені до виходу першого дачі напруги живлення блок установки нуля 33 елемента АБО 36, перший вхід якого з'єднаний з коротким імпульсом через перший елемент АБО виходом блока установки нуля 33, другий вхід під36 встановлює в нульове положення перший 7, ключений до виходу формувача імпульсів 34, а другий 8, третій 9, четвертий 25 і п'ятий 26 тригетретій вхід з'єднаний з виходом елемента затримри, а також обнуляє перший лічильник імпульсів ки сигналу 35, вихід датчика комутації 30 підклю37, регістр 21 та через другий елемент АБО 19 чений до входу диференціюючого елемента 31 та п'ятий лічильний імпульсів 20. Одночасно перший до першого входу другого елемента І 32, вихід 28 і другий 14 генератори імпульсів починають якого з'єднаний з входом формувача імпульсів 34 і виробляти послідовності імпульсів. з другим входом першого елемента І 29, до перЯкщо діагностуємий трифазний вимикач відкшого входу якого підключений вихід першого генелючає коло зі струмом, значення якого менше поратора імпульсів 28, а вихід з'єднаний з першим рога спрацьовування першого 4, другого 5 і тревходом першого лічильника імпульсів 37 і з пертього 6 компараторів, то при цьому спрацьовує шими входами четвертого 43, шостого 45 і восьмодатчик комутації 30 і сигнал логічної одиниці подаго 47 елементів І, вихід диференціюючого елеменється на вхід диференціюючого елемента 31, з та 31 підключений до перших входів третього 42, виходу якого короткий імпульс через третій 48, п'ятого 44 і сьомого 46 елементів І, другі входи четвертий 49 і п'ятий 50 елементи АБО надходить яких з'єднані відповідно з виходами першого 39, у другий 51, третій 52 і четвертий 53 лічильники другого 40 і третього 41 елементів НІ, входи яких в імпульсів відповідно через третій 42, п'ятий 44 і свою чергу підключені відповідно до виходів персьомий 46 елементи І. На других входах третього шого 7, другого 8 і третього 9 тригерів, виходи тре42, п'ятого 44 і сьомого 46 елементів І в цей час тього 42, п'ятого 44 і сьомого 46 елементів І з'єдприсутні сигнали логічної одиниці, оскільки на вхонані відповідно з першими входами третього 48, ди першого 39, другого 40 і третього 41 елементів четвертого 49 і п'ятого 50 елементів АБО, другі НІ, підключених до цих елементів, подаються сигвходи яких підключені відповідно до виходів четнали логічного нуля з виходів першого 7, другого 8 вертого 43, шостого 45 і восьмого 47 елементів І, а і третього 9 тригерів. При цьому значення кодів, виходи з'єднані відповідно з входами другого 51, записаних в другому 51, третьому 52 і четвертому третього 52 і четвертого 53 лічильників імпульсів, 53 лічильниках імпульсів, збільшуються на одинидругі входи четвертого 43, шостого 45 і восьмого цю, тим самим фіксуючи спрацьовування робочого 47 елементів І підключені відповідно до виходів ресурсу кожного полюса трифазного вимикача. першого 7, другого 8 і третього 9 тригерів, вихід В процесі експлуатації трифазних вимикачів в датчика тиску 22 з'єднаний з входами п'ятого 23 і електричній мережі виникають одно-, двох- і тришостого 24 компараторів, виходи яких підключені фазні короткі замикання. Пристрій у різних ситуавідповідно до перших входів четвертого 25 і п'ятоціях працює таким чином. Якщо виникає однофазго 26 тригерів, другі входи яких з'єднані з виходом не коротке замикання, наприклад у фазі А, першого елемента АБО 36, а виходи підключені до (вважаємо, що датчик струму 1 встановлений у першого і другого входів функціонального перетфазі А, датчик струму 2 - у фазі В, датчик струму 3 ворювача 27, вихід першого електронного ключа - у фазі С), що відключається вимикачем, то на 10 з'єднаний з входом четвертого компаратора 13, виході першого датчика струму 1 з'являється змінвхід елемента затримки сигналу 35 та другий вхід на напруга, що відповідає первинному струму. другого елемента І 32 підключені до виходу цифОскільки перший 4, другий 5 і третій 6 компараторового компаратора 38, перша вхідна цифрова ри спрацьовують при однакових рівнях сигналу і їх шина якого з'єднана з вихідною цифровою шиною уставка відповідає нижньому порогові спрацьовуфункціонального перетворювача 27, а друга - підвання пристрою, то при короткому замиканні у фаключена до вихідної цифрової шини першого лічизі А (при цьому рівень первинного струму перевильника імпульсів 37, вихід четвертого компаратора щує уставку спрацьовування) спрацьовує перший 13 з'єднаний з входом четвертого елемента НІ 16 компаратор 4, що встановлює в одиничний стан та підключений до першого входу дев'ятого елеперший тригер 7, який в свою чергу подає сигнал мента І 15, другий вхід якого з'єднаний з виходом логічної одиниці на керуючий вхід першого електдругого генератора імпульсів 14, а вихід підключеронного ключа 10 та відкриває його. Оскільки знаний до першого входу п'ятого лічильника імпульсів чення струмів у фазах В і С менші за номінальні, 20, другий вхід якого з'єднаний з виходом другого то другий 8 і третій 9 тригери не встановлюються, елемента АБО 19, перший вхід якого підключений а другий 11 і третій 12 електронні ключі залишадо виходу одновібратора 17, вхід якого, а також ються закритими. При цьому сигнал з виходу перперший вхід десятого елемента І 18 з'єднані з вишого датчика струму 1 надходить на вхід четверходом четвертого елемента НІ 16, вихід датчика того компаратора 13. Коли значення напруги комутації 30 підключений до другого входу десятозбільшується до рівня спрацювання четвертого го елемента І 18, вихід якого з'єднаний з першим компаратора 13, на його виході з'являється сигнал входом регістра 21, другий вхід якого, а також друлогічної одиниці, який поступає на перший вхід 9 48257 10 дев'ятого елемента І 15 і відкриває його. Імпульси код на виході першого лічильника імпульсів 37 не з виходу другого генератора імпульсів 14 через зрівняється з цифровим кодом на виході функціодев'ятий елемент І 15 надходять на перший вхід нального перетворювача 27. При цьому на виході п'ятого лічильника імпульсів 20. При цьому на вицифрового компаратора 38 встановлюється сигході останнього з'являється цифровий код, який нал логічного нуля, який поступає через другий збільшується. Збільшення цифрового коду на вивхід другого елемента І 32 на другий вхід першого ході п'ятого лічильника імпульсів 20 відбувається елемента І 29, припиняючи подачу імпульсів з видоки значення напівхвилі синусоїди, отриманої з ходу генератора імпульсів 28 в перший лічильник виходу датчика струму 1, не стане меншим за ріімпульсів 37. Також сигнал логічного нуля поступає вень спрацювання четвертого компаратора 13. на вхід формувача імпульсів 34 та через перший При цьому на виході останнього з'являється сигелемент АБО 36 поступає на другі входи першого нал логічного нуля, який через четвертий елемент 7, другого 8, третього 9, четвертого 25, п'ятого 26 НІ 16 надходить на перший вхід десятого елементригерів, регістра 21, першого лічильника імпульта 118, на другий інверсний вхід якого надходить сів 37 та через другий елемент АБО 19 на другий сигнал логічного нуля з виходу датчика комутації вхід п'ятого лічильника імпульсів 20, обнуляючи їх. 30. На виході десятого елемента 118 з'являється На цьому цикл роботи пристрою закінчується. сигнал логічної одиниці, що надходить на перший В залежності від числа компараторів, що спрацювхід регістра 21, який запам'ятовує цифровий код з вали, певна кількість імпульсів заноситься в первиходу п'ятого лічильника імпульсів 20. Цифровий ший 51, другий 52 і третій 53 лічильники імпульсів. код з виходу регістра 21 надходить на вхід функціПри цьому дотримується визначена залежність онального перетворювача 27. Також сигнал логічміж значенням струму, що відключається, і числом ної одиниці з виходу четвертого елемента НІ 16 імпульсів, які надійшли в лічильники, що показує надходить на вхід одновібратора 17 і запускає як витрачається ресурс вимикача в залежності від його. На виході останнього з'являється сигнал лорізних значень комутованого струму у перерахугічної одиниці, який з затримкою часу через другий ванні на номінальний робочий струм вимикача. елемент АБО 19 обнуляє п'ятий лічильник імпульЯкщо в електричній мережі виникає однофазсів 20. Якщо, наприклад, значення тиску стисненоне коротке замикання в інших фазах або виникає го повітря в момент виникнення короткого замидвох- чи трифазне коротке замикання, то алгоритм кання таке, що від вихідного сигналу датчика тиску роботи пристрою залишається незмінним, а змі22 спрацьовує тільки п'ятий компаратор 23, який нюється лише комбінація в спрацьовуваннях пермає менший поріг спрацювання, ніж шостий комшого 7, другого 8 і третього 9 тригерів і, в залежпаратор 24. Тому спрацьовує відповідно тільки ності від виду короткого замикання, послідовності четвертий тригер 25, сигнал логічної одиниці з імпульсів заносяться у відповідні лічильники імпувиходу якого поступає на перший вхід функціональсів. льного перетворювача 27. При цьому на його вихіДля захисту від короткочасних кидків струму дній цифровій шині встановлюється цифровий по різним причинам в електричних мережах (накод, який відповідає поточним значенням струму і приклад, при подвійних замиканнях чи замиканнях тиску стисненого повітря. при селективній дії захистів) в пристрої передбаОскільки цифровий код на виході першого лічений елемент затримки сигналу 35, робота якого чильника імпульсів 37 має нульове значення, то на пояснюється так. При короткочасних кидках струвиході цифрового компаратора 38 встановлюється му в залежності від рівня струму спрацьовує висигнал логічної одиниці. значена кількість тригерів, на виході цифрового В момент відключення вимикача спрацьовує компаратора 38 встановлюється сигнал логічної датчик комутації 30, сигнал логічної одиниці з виодиниці, який запускає елемент затримки сигналу ходу якого подається на другий вхід десятого еле35. Якщо через визначений час (що залежить від мента І 18 і блокує можливість запису нового цифзовнішніх умов, часу дії релейного захисту, але не рового коду з виходу п'ятого лічильника імпульсів менше часу найбільшого циклу роботи пристрою) 20 в регістрі 21. Також сигнал логічної одиниці з не спрацює датчик комутації 30, що призводить до виходу датчик комутації 30 поступає на перший завершення циклу роботи пристрою, то на виході вхід другого елемента І 32, з виходу якого сигнал елемента затримки сигналу 35 з'являється сигнал логічної одиниці подається на другий вхід першого логічної одиниці, яким через перший елемент АБО елемента І 29, внаслідок чого послідовність імпу36 обнуляються всі тригери, п'ятий лічильник імпульсів з виходу першого генератора імпульсів 28 льсів 20 та регістр 21. надходить в перший лічильник імпульсів 37 і через Для коректної роботи пристрою необхідно посчетвертий елемент І 43 та третій елемент АБО 48 тійну часу диференціюючого елемента 31 вибирав другий лічильник імпульсів 51 фази А. При цьому ти меншою періоду проходження імпульсів генерашостий 45 і восьмий 47 елементи І закриті, оскільтора імпульсів 28. ки другий 8 і третій 9 тригери не спрацювали. ОдКількість розрядів першого 37, другого 51, треночасно в лічильник імпульсів 52 і 53 надходить по тього 52 четвертого 53 і п'ятого 20 лічильників імодному імпульсу з виходу диференціюючого елепульсів, регістра 21, а також кількість компараторів мента 31, що свідчить про спрацьовування комуі тригерів, що фіксують значення тиску стисненого таційного ресурсу полюсами фаз В і С при значенповітря, вибирається в залежності від діапазону ні струму, яке не перевищує номінальний робочий вимірюваного струму та тиску і від необхідного струм повітряного високовольтного вимикача. Збіступеня точності визначення витраченого вимикальшення значення коду в другому лічильнику імчем ресурсу. пульсів 51 проходить до тих пір, поки цифровий 11 48257 12 Функціональний перетворювач 27 можна реавимикачем, при певному значенні тиску стисненого лізувати на мікросхемі постійного запам'ятовуючоповітря. Вибір тієї чи іншої області пам'яті здійсго пристрою, в якій записані в кожній із декількох нюється в залежності від того, який код, що відпообластей пам'яті коди, кожен із яких відповідає відає значенню тиску стисненого повітря, подаєтьпевному коефіцієнту перерахунку спрацювання ся з тригерів 25 і 26 на перший і другий входи робочого ресурсу вимикача в залежності від будьфункціонального перетворювача 27. якого із можливих значень струму, комутованого Комп’ютерна верстка М. Ломалова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
