Збірно-розбірний каркас з арочними елементами

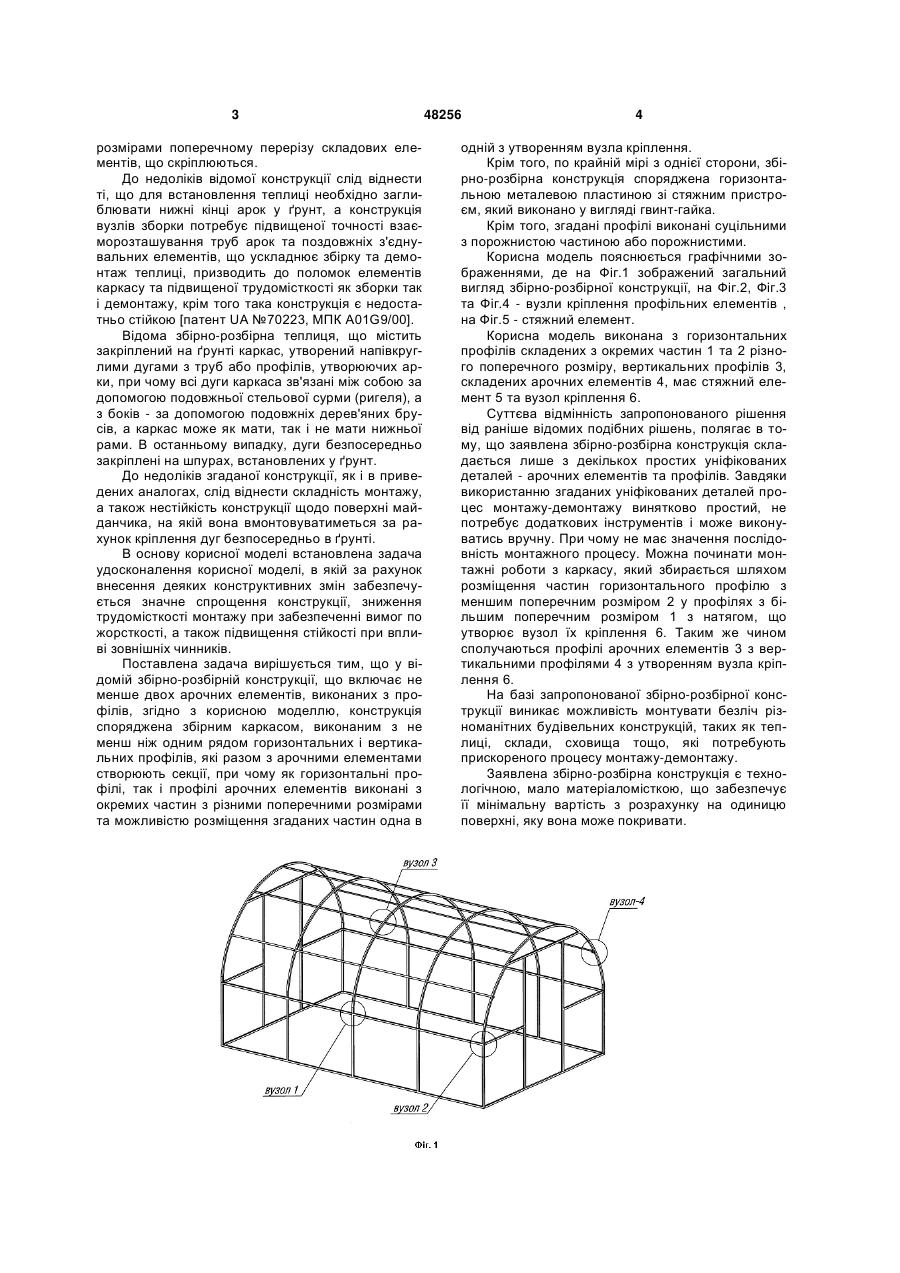

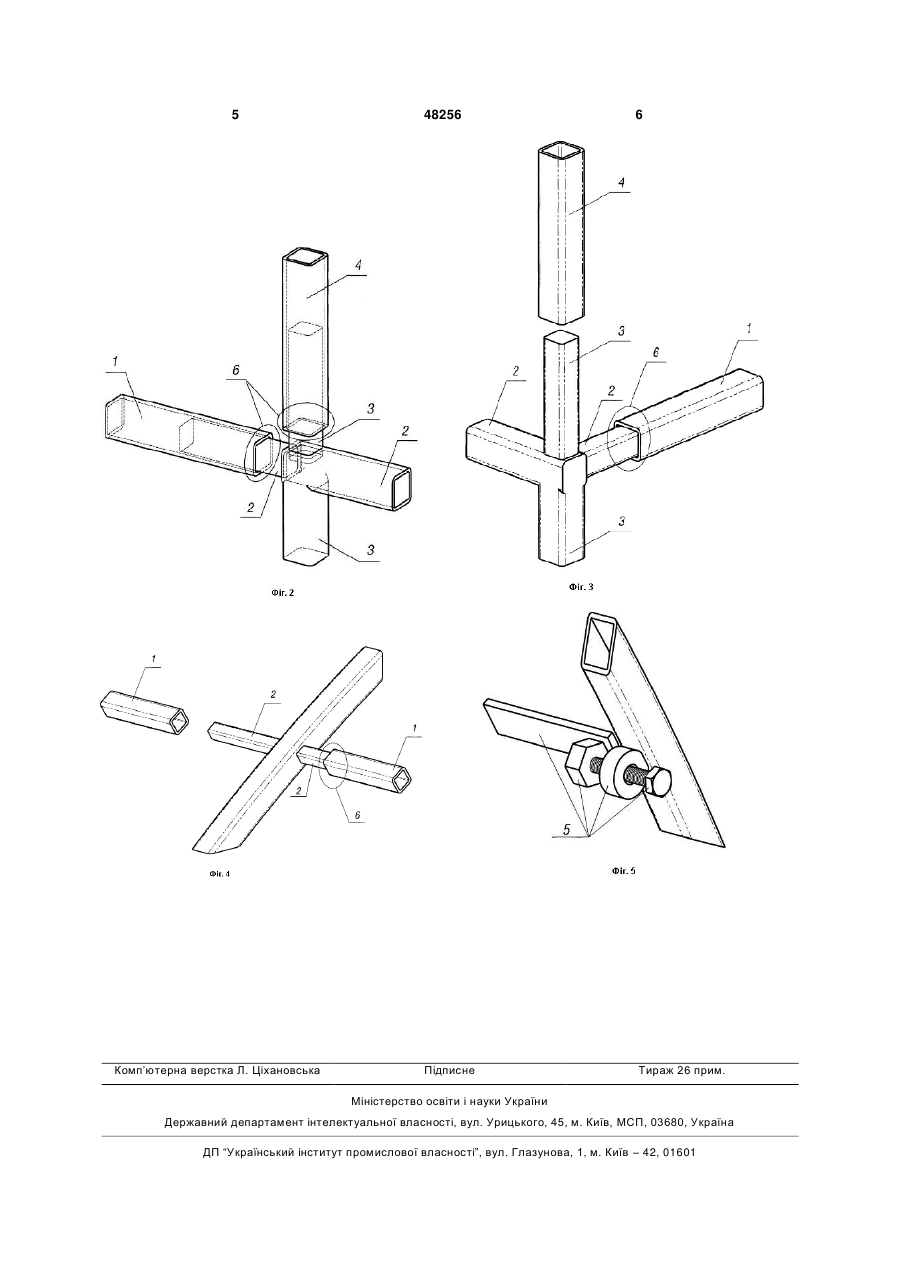

1. Збірно-розбірна конструкція, що включає не менше двох арочних елементів, виконаних з профілів, яка відрізняється тим, що конструкція споряджена збірним каркасом, виконаним з не менш ніж одним рядом горизонтальних і вертикальних профілів, які разом з арочними елементами створюють секції, причому як горизонтальні профілі, 3 розмірами поперечному перерізу складових елементів, що скріплюються. До недоліків відомої конструкції слід віднести ті, що для встановлення теплиці необхідно заглиблювати нижні кінці арок у ґрунт, а конструкція вузлів зборки потребує підвищеної точності взаєморозташування труб арок та поздовжніх з'єднувальних елементів, що ускладнює збірку та демонтаж теплиці, призводить до поломок елементів каркасу та підвищеної трудомісткості як зборки так і демонтажу, крім того така конструкція є недостатньо стійкою [патент UA №70223, МПК A01G9/00]. Відома збірно-розбірна теплиця, що містить закріплений на ґрунті каркас, утворений напівкруглими дугами з труб або профілів, утворюючих арки, при чому всі дуги каркаса зв'язані між собою за допомогою подовжньої стельової сурми (ригеля), а з боків - за допомогою подовжніх дерев'яних брусів, а каркас може як мати, так і не мати нижньої рами. В останньому випадку, дуги безпосередньо закріплені на шпурах, встановлених у ґрунт. До недоліків згаданої конструкції, як і в приведених аналогах, слід віднести складність монтажу, а також нестійкість конструкції щодо поверхні майданчика, на якій вона вмонтовуватиметься за рахунок кріплення дуг безпосередньо в ґрунті. В основу корисної моделі встановлена задача удосконалення корисної моделі, в якій за рахунок внесення деяких конструктивних змін забезпечується значне спрощення конструкції, зниження трудомісткості монтажу при забезпеченні вимог по жорсткості, а також підвищення стійкості при впливі зовнішніх чинників. Поставлена задача вирішується тим, що у відомій збірно-розбірній конструкції, що включає не менше двох арочних елементів, виконаних з профілів, згідно з корисною моделлю, конструкція споряджена збірним каркасом, виконаним з не менш ніж одним рядом горизонтальних і вертикальних профілів, які разом з арочними елементами створюють секції, при чому як горизонтальні профілі, так і профілі арочних елементів виконані з окремих частин з різними поперечними розмірами та можливістю розміщення згаданих частин одна в 48256 4 одній з утворенням вузла кріплення. Крім того, по крайній мірі з однієї сторони, збірно-розбірна конструкція споряджена горизонтальною металевою пластиною зі стяжним пристроєм, який виконано у вигляді гвинт-гайка. Крім того, згадані профілі виконані суцільними з порожнистою частиною або порожнистими. Корисна модель пояснюється графічними зображеннями, де на Фіг.1 зображений загальний вигляд збірно-розбірної конструкції, на Фіг.2, Фіг.3 та Фіг.4 - вузли кріплення профільних елементів , на Фіг.5 - стяжний елемент. Корисна модель виконана з горизонтальних профілів складених з окремих частин 1 та 2 різного поперечного розміру, вертикальних профілів 3, складених арочних елементів 4, має стяжний елемент 5 та вузол кріплення 6. Суттєва відмінність запропонованого рішення від раніше відомих подібних рішень, полягає в тому, що заявлена збірно-розбірна конструкція складається лише з декількох простих уніфікованих деталей - арочних елементів та профілів. Завдяки використанню згаданих уніфікованих деталей процес монтажу-демонтажу винятково простий, не потребує додаткових інструментів і може виконуватись вручну. При чому не має значення послідовність монтажного процесу. Можна починати монтажні роботи з каркасу, який збирається шляхом розміщення частин горизонтального профілю з меншим поперечним розміром 2 у профілях з більшим поперечним розміром 1 з натягом, що утворює вузол їх кріплення 6. Таким же чином сполучаються профілі арочних елементів 3 з вертикальними профілями 4 з утворенням вузла кріплення 6. На базі запропонованої збірно-розбірної конструкції виникає можливість монтувати безліч різноманітних будівельних конструкцій, таких як теплиці, склади, сховища тощо, які потребують прискореного процесу монтажу-демонтажу. Заявлена збірно-розбірна конструкція є технологічною, мало матеріаломісткою, що забезпечує її мінімальну вартість з розрахунку на одиницю поверхні, яку вона може покривати. 5 Комп’ютерна верстка Л. Ціхановська 48256 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
