Вибухова суміш “грануліт мк-1в”

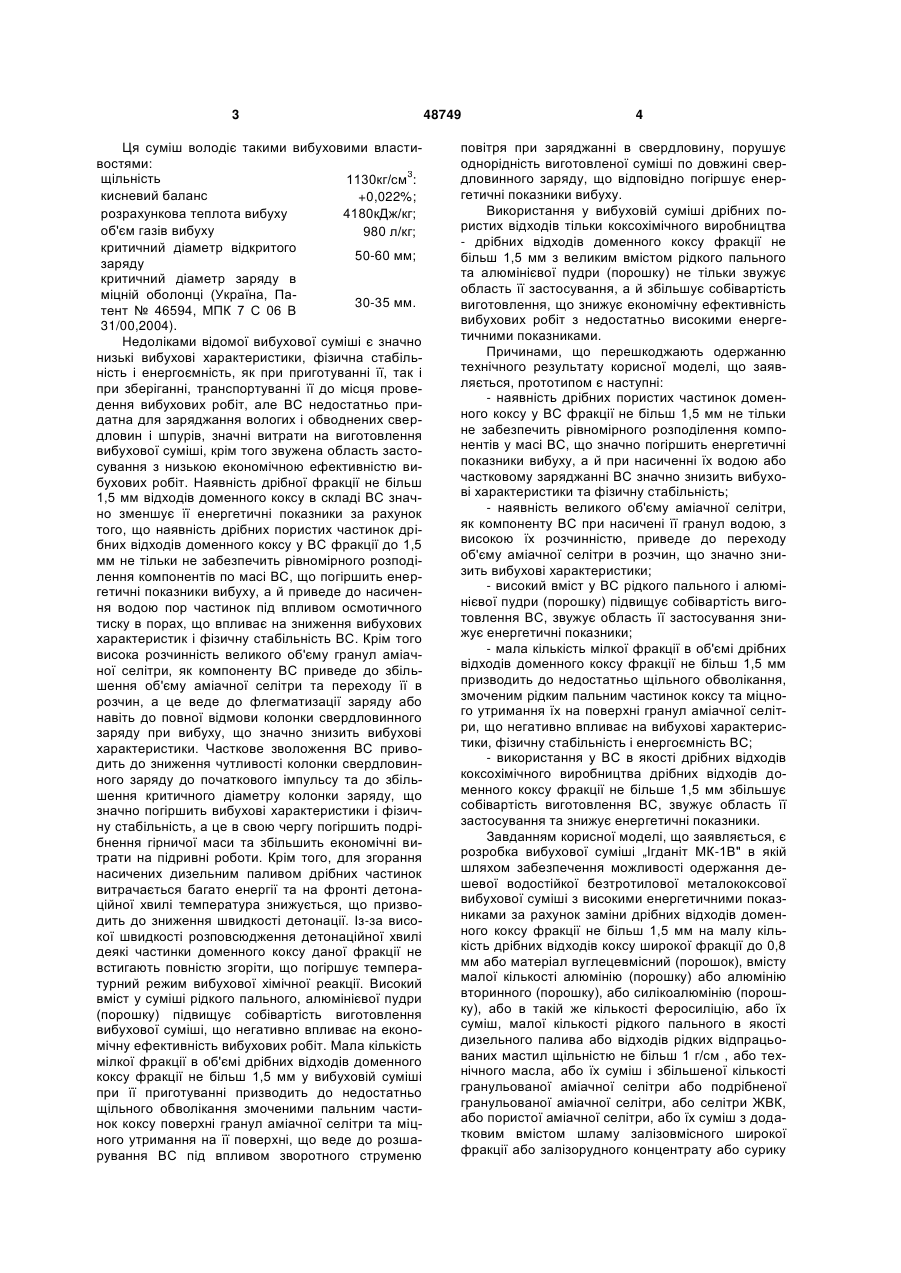

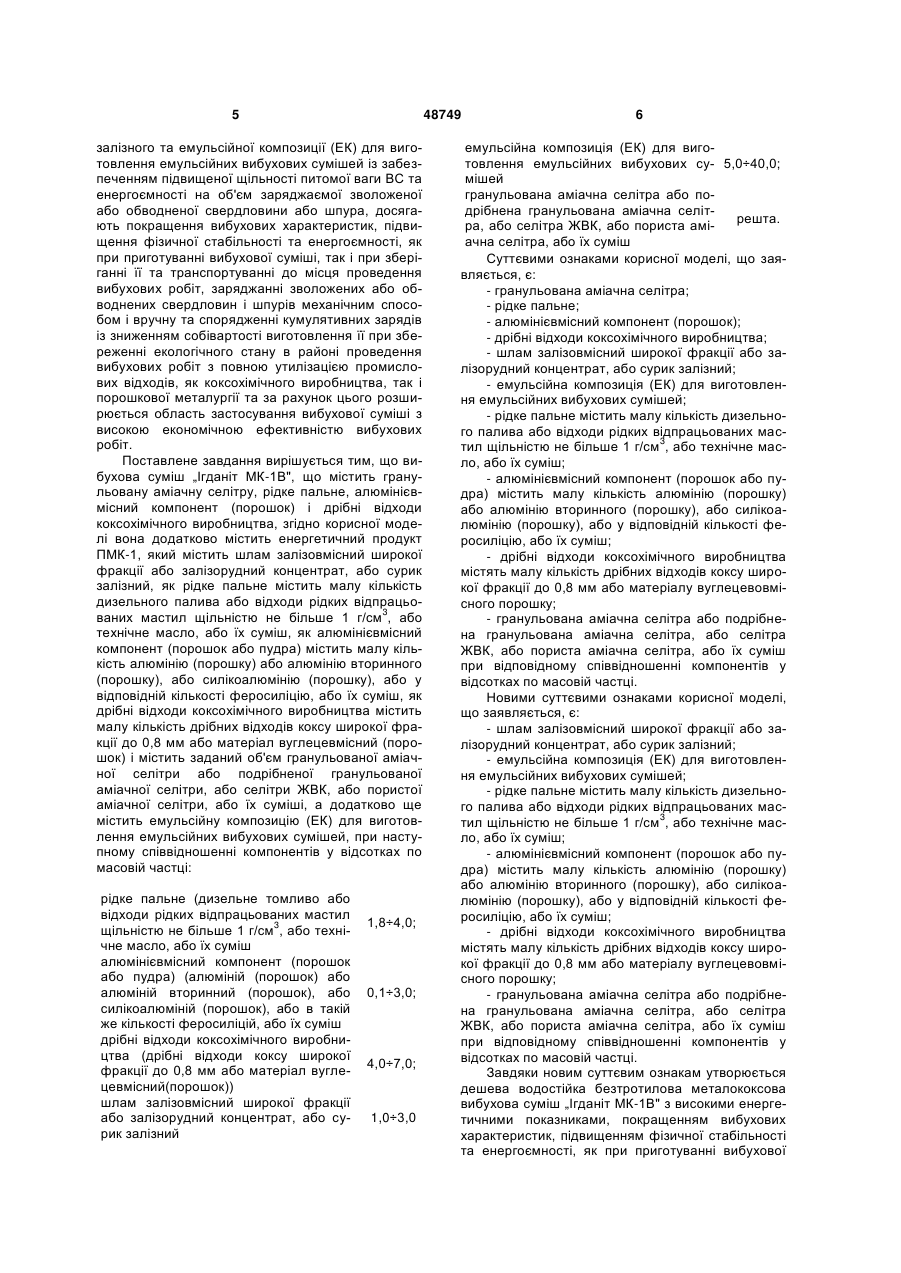

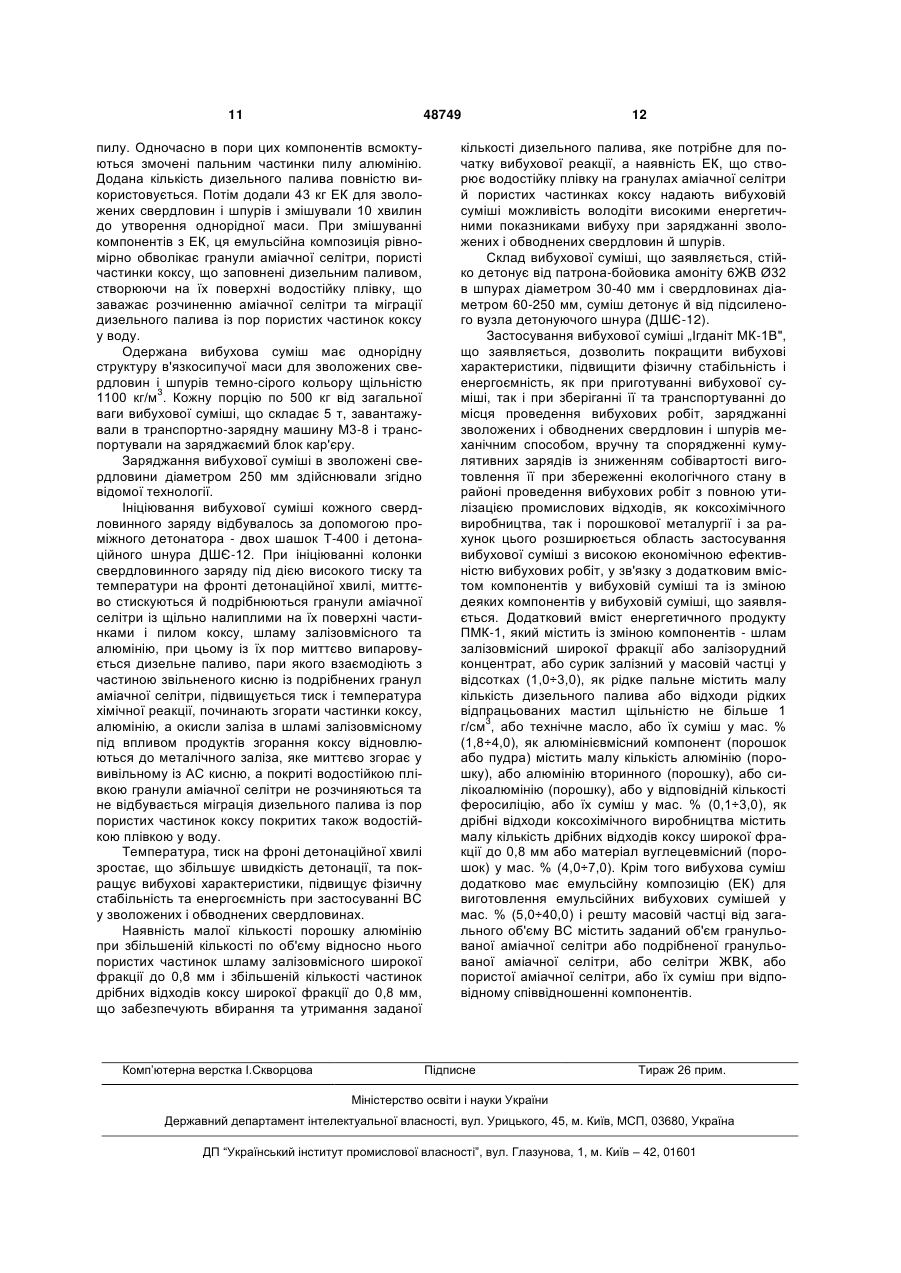

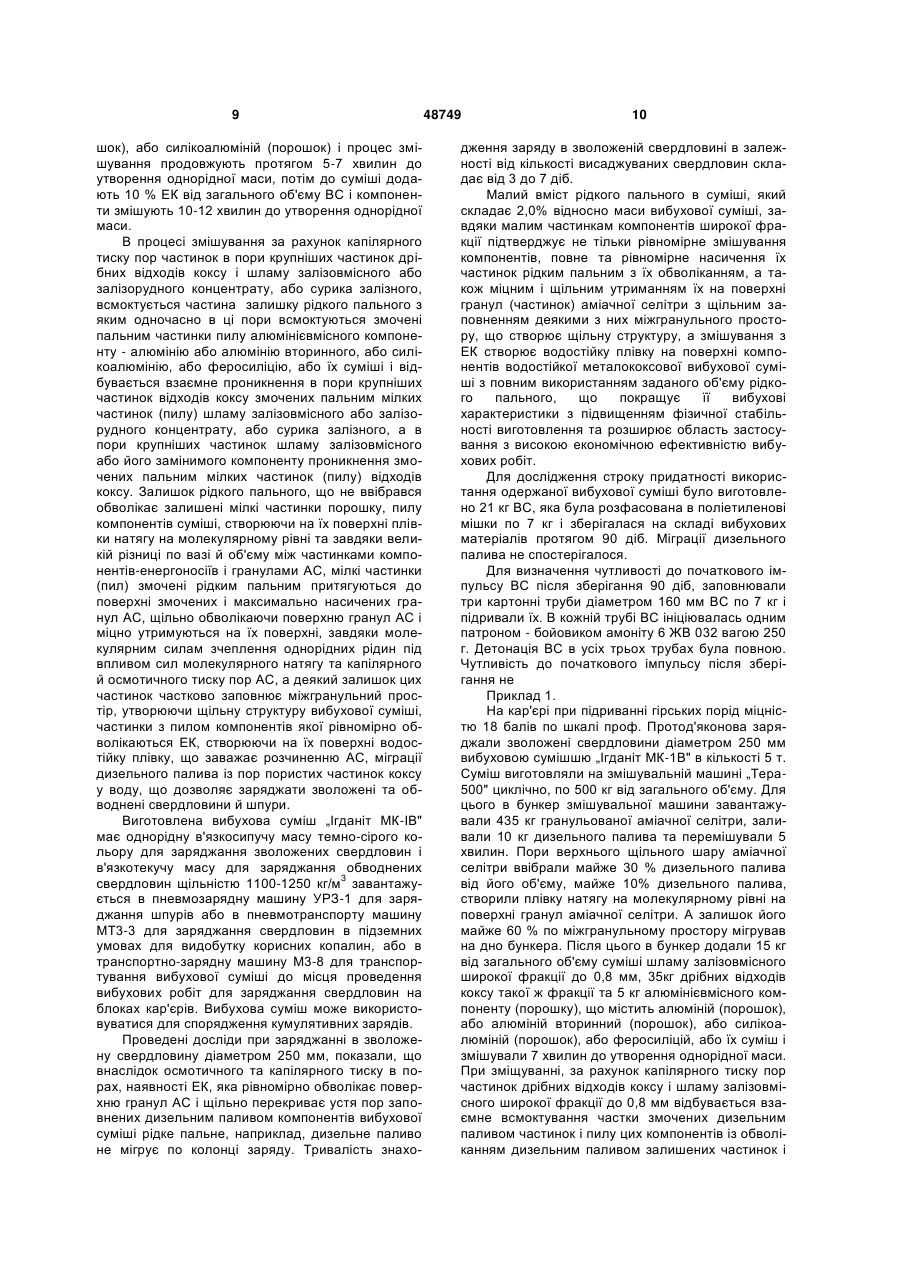

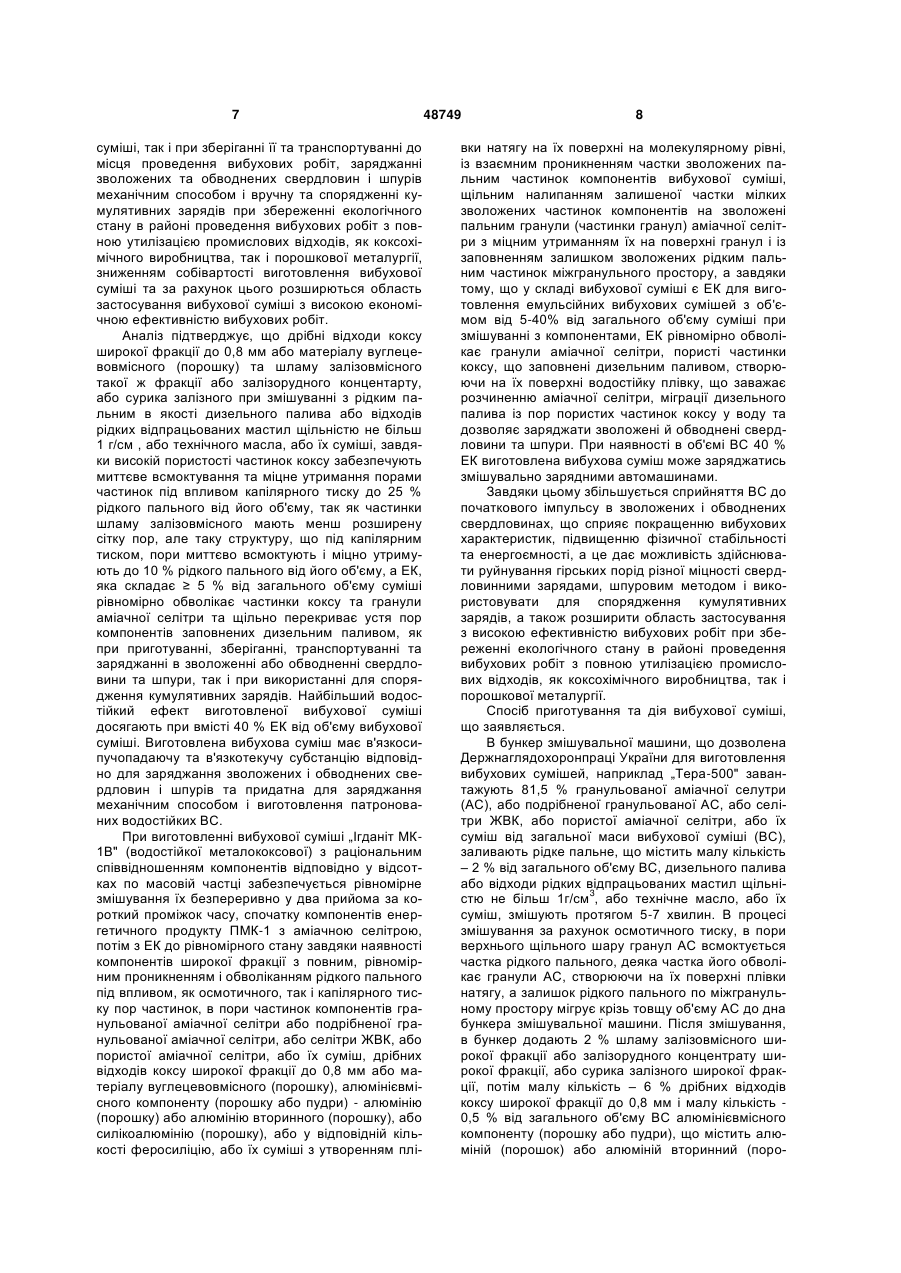

Вибухова суміш, що містить гранульовану аміачну селітру, рідке пальне, алюмінієвмісний компонент (порошок) і дрібні відходи коксохімічного виробництва, яка відрізняється тим, що вона додатково містить енергетичний продукт ГІМК-1, який містить шлам залізовмісний широкої фракції або залізорудний концентрат, або сурик залізний, як рідке пальне містить малу кількість дизельного палива або відходи рідких відпрацьованих мастил 3 щільністю не більше 1 г/см , або технічне масло, або їх суміш, як алюмінієвмісний компонент (порошок або пудра) містить малу кількість алюмінію (порошку), або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або у відповідній кількості феросиліцію, або їх суміш, як дрібні відходи коксохімічного виробництва містить малу кількість дрібних відходів коксу широкої фракції до 0,8 мм або матеріал вуглецевмісний (порошок) і містить заданий об'єм гранульованої аміачної селітри або подрібненої гранульованої аміачної селі U 2 48749 1 3 Ця суміш володіє такими вибуховими властивостями: 3 щільність 1130кг/см : кисневий баланс +0,022%; розрахункова теплота вибуху 4180кДж/кг; об'єм газів вибуху 980 л/кг; критичний діаметр відкритого 50-60 мм; заряду критичний діаметр заряду в міцній оболонці (Україна, Па30-35 мм. тент № 46594, МПК 7 С 06 В 31/00,2004). Недоліками відомої вибухової суміші є значно низькі вибухові характеристики, фізична стабільність і енергоємність, як при приготуванні її, так і при зберіганні, транспортуванні її до місця проведення вибухових робіт, але ВС недостатньо придатна для заряджання вологих і обводнених свердловин і шпурів, значні витрати на виготовлення вибухової суміші, крім того звужена область застосування з низькою економічною ефективністю вибухових робіт. Наявність дрібної фракції не більш 1,5 мм відходів доменного коксу в складі ВС значно зменшує її енергетичні показники за рахунок того, що наявність дрібних пористих частинок дрібних відходів доменного коксу у ВС фракції до 1,5 мм не тільки не забезпечить рівномірного розподілення компонентів по масі ВС, що погіршить енергетичні показники вибуху, а й приведе до насичення водою пор частинок під впливом осмотичного тиску в порах, що впливає на зниження вибухових характеристик і фізичну стабільність ВС. Крім того висока розчинність великого об'єму гранул аміачної селітри, як компоненту ВС приведе до збільшення об'єму аміачної селітри та переходу її в розчин, а це веде до флегматизації заряду або навіть до повної відмови колонки свердловинного заряду при вибуху, що значно знизить вибухові характеристики. Часткове зволоження ВС приводить до зниження чутливості колонки свердловинного заряду до початкового імпульсу та до збільшення критичного діаметру колонки заряду, що значно погіршить вибухові характеристики і фізичну стабільність, а це в свою чергу погіршить подрібнення гірничої маси та збільшить економічні витрати на підривні роботи. Крім того, для згорання насичених дизельним паливом дрібних частинок витрачається багато енергії та на фронті детонаційної хвилі температура знижується, що призводить до зниження швидкості детонації. Із-за високої швидкості розповсюдження детонаційної хвилі деякі частинки доменного коксу даної фракції не встигають повністю згоріти, що погіршує температурний режим вибухової хімічної реакції. Високий вміст у суміші рідкого пального, алюмінієвої пудри (порошку) підвищує собівартість виготовлення вибухової суміші, що негативно впливає на економічну ефективність вибухових робіт. Мала кількість мілкої фракції в об'ємі дрібних відходів доменного коксу фракції не більш 1,5 мм у вибуховій суміші при її приготуванні призводить до недостатньо щільного обволікання змоченими пальним частинок коксу поверхні гранул аміачної селітри та міцного утримання на її поверхні, що веде до розшарування ВС під впливом зворотного струменю 48749 4 повітря при заряджанні в свердловину, порушує однорідність виготовленої суміші по довжині свердловинного заряду, що відповідно погіршує енергетичні показники вибуху. Використання у вибуховій суміші дрібних пористих відходів тільки коксохімічного виробництва - дрібних відходів доменного коксу фракції не більш 1,5 мм з великим вмістом рідкого пального та алюмінієвої пудри (порошку) не тільки звужує область її застосування, а й збільшує собівартість виготовлення, що знижує економічну ефективність вибухових робіт з недостатньо високими енергетичними показниками. Причинами, що перешкоджають одержанню технічного результату корисної моделі, що заявляється, прототипом є наступні: - наявність дрібних пористих частинок доменного коксу у ВС фракції не більш 1,5 мм не тільки не забезпечить рівномірного розподілення компонентів у масі ВС, що значно погіршить енергетичні показники вибуху, а й при насиченні їх водою або частковому заряджанні ВС значно знизить вибухові характеристики та фізичну стабільність; - наявність великого об'єму аміачної селітри, як компоненту ВС при насичені її гранул водою, з високою їх розчинністю, приведе до переходу об'єму аміачної селітри в розчин, що значно знизить вибухові характеристики; - високий вміст у ВС рідкого пального і алюмінієвої пудри (порошку) підвищує собівартість виготовлення ВС, звужує область її застосування знижує енергетичні показники; - мала кількість мілкої фракції в об'ємі дрібних відходів доменного коксу фракції не більш 1,5 мм призводить до недостатньо щільного обволікання, змоченим рідким пальним частинок коксу та міцного утримання їх на поверхні гранул аміачної селітри, що негативно впливає на вибухові характеристики, фізичну стабільність і енергоємність ВС; - використання у ВС в якості дрібних відходів коксохімічного виробництва дрібних відходів доменного коксу фракції не більше 1,5 мм збільшує собівартість виготовлення ВС, звужує область її застосування та знижує енергетичні показники. Завданням корисної моделі, що заявляється, є розробка вибухової суміші „Ігданіт МК-1В" в якій шляхом забезпечення можливості одержання дешевої водостійкої безтротилової металококсової вибухової суміші з високими енергетичними показниками за рахунок заміни дрібних відходів доменного коксу фракції не більш 1,5 мм на малу кількість дрібних відходів коксу широкої фракції до 0,8 мм або матеріал вуглецевмісний (порошок), вмісту малої кількості алюмінію (порошку) або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або в такій же кількості феросиліцію, або їх суміш, малої кількості рідкого пального в якості дизельного палива або відходів рідких відпрацьованих мастил щільністю не більш 1 г/см , або технічного масла, або їх суміш і збільшеної кількості гранульованої аміачної селітри або подрібненої гранульованої аміачної селітри, або селітри ЖВК, або пористої аміачної селітри, або їх суміш з додатковим вмістом шламу залізовмісного широкої фракції або залізорудного концентрату або сурику 5 48749 залізного та емульсійної композиції (ЕК) для виготовлення емульсійних вибухових сумішей із забезпеченням підвищеної щільності питомої ваги ВС та енергоємності на об'єм заряджаємої зволоженої або обводненої свердловини або шпура, досягають покращення вибухових характеристик, підвищення фізичної стабільності та енергоємності, як при приготуванні вибухової суміші, так і при зберіганні її та транспортуванні до місця проведення вибухових робіт, заряджанні зволожених або обводнених свердловин і шпурів механічним способом і вручну та спорядженні кумулятивних зарядів із зниженням собівартості виготовлення її при збереженні екологічного стану в районі проведення вибухових робіт з повною утилізацією промислових відходів, як коксохімічного виробництва, так і порошкової металургії та за рахунок цього розширюється область застосування вибухової суміші з високою економічною ефективністю вибухових робіт. Поставлене завдання вирішується тим, що вибухова суміш „Ігданіт МК-1В", що містить гранульовану аміачну селітру, рідке пальне, алюмінієвмісний компонент (порошок) і дрібні відходи коксохімічного виробництва, згідно корисної моделі вона додатково містить енергетичний продукт ПМК-1, який містить шлам залізовмісний широкої фракції або залізорудний концентрат, або сурик залізний, як рідке пальне містить малу кількість дизельного палива або відходи рідких відпрацьо3 ваних мастил щільністю не більше 1 г/см , або технічне масло, або їх суміш, як алюмінієвмісний компонент (порошок або пудра) містить малу кількість алюмінію (порошку) або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або у відповідній кількості феросиліцію, або їх суміш, як дрібні відходи коксохімічного виробництва містить малу кількість дрібних відходів коксу широкої фракції до 0,8 мм або матеріал вуглецевмісний (порошок) і містить заданий об'єм гранульованої аміачної селітри або подрібненої гранульованої аміачної селітри, або селітри ЖВК, або пористої аміачної селітри, або їх суміші, а додатково ще містить емульсійну композицію (ЕК) для виготовлення емульсійних вибухових сумішей, при наступному співвідношенні компонентів у відсотках по масовій частці: рідке пальне (дизельне томливо або відходи рідких відпрацьованих мастил 3 щільністю не більше 1 г/см , або технічне масло, або їх суміш алюмінієвмісний компонент (порошок або пудра) (алюміній (порошок) або алюміній вторинний (порошок), або силікоалюміній (порошок), або в такій же кількості феросиліцій, або їх суміш дрібні відходи коксохімічного виробництва (дрібні відходи коксу широкої фракції до 0,8 мм або матеріал вуглецевмісний(порошок)) шлам залізовмісний широкої фракції або залізорудний концентрат, або сурик залізний 1,8÷4,0; 0,1÷3,0; 4,0÷7,0; 1,0÷3,0 6 емульсійна композиція (ЕК) для виготовлення емульсійних вибухових су- 5,0÷40,0; мішей гранульована аміачна селітра або подрібнена гранульована аміачна селітрешта. ра, або селітра ЖВК, або пориста аміачна селітра, або їх суміш Суттєвими ознаками корисної моделі, що заявляється, є: - гранульована аміачна селітра; - рідке пальне; - алюмінієвмісний компонент (порошок); - дрібні відходи коксохімічного виробництва; - шлам залізовмісний широкої фракції або залізорудний концентрат, або сурик залізний; - емульсійна композиція (ЕК) для виготовлення емульсійних вибухових сумішей; - рідке пальне містить малу кількість дизельного палива або відходи рідких відпрацьованих мас3 тил щільністю не більше 1 г/см , або технічне масло, або їх суміш; - алюмінієвмісний компонент (порошок або пудра) містить малу кількість алюмінію (порошку) або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або у відповідній кількості феросиліцію, або їх суміш; - дрібні відходи коксохімічного виробництва містять малу кількість дрібних відходів коксу широкої фракції до 0,8 мм або матеріалу вуглецевовмісного порошку; - гранульована аміачна селітра або подрібнена гранульована аміачна селітра, або селітра ЖВК, або пориста аміачна селітра, або їх суміш при відповідному співвідношенні компонентів у відсотках по масовій частці. Новими суттєвими ознаками корисної моделі, що заявляється, є: - шлам залізовмісний широкої фракції або залізорудний концентрат, або сурик залізний; - емульсійна композиція (ЕК) для виготовлення емульсійних вибухових сумішей; - рідке пальне містить малу кількість дизельного палива або відходи рідких відпрацьованих мас3 тил щільністю не більше 1 г/см , або технічне масло, або їх суміш; - алюмінієвмісний компонент (порошок або пудра) містить малу кількість алюмінію (порошку) або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або у відповідній кількості феросиліцію, або їх суміш; - дрібні відходи коксохімічного виробництва містять малу кількість дрібних відходів коксу широкої фракції до 0,8 мм або матеріалу вуглецевовмісного порошку; - гранульована аміачна селітра або подрібнена гранульована аміачна селітра, або селітра ЖВК, або пориста аміачна селітра, або їх суміш при відповідному співвідношенні компонентів у відсотках по масовій частці. Завдяки новим суттєвим ознакам утворюється дешева водостійка безтротилова металококсова вибухова суміш „Ігданіт МК-1В" з високими енергетичними показниками, покращенням вибухових характеристик, підвищенням фізичної стабільності та енергоємності, як при приготуванні вибухової 7 суміші, так і при зберіганні її та транспортуванні до місця проведення вибухових робіт, заряджанні зволожених та обводнених свердловин і шпурів механічним способом і вручну та спорядженні кумулятивних зарядів при збереженні екологічного стану в районі проведення вибухових робіт з повною утилізацією промислових відходів, як коксохімічного виробництва, так і порошкової металургії, зниженням собівартості виготовлення вибухової суміші та за рахунок цього розширються область застосування вибухової суміші з високою економічною ефективністю вибухових робіт. Аналіз підтверджує, що дрібні відходи коксу широкої фракції до 0,8 мм або матеріалу вуглецевовмісного (порошку) та шламу залізовмісного такої ж фракції або залізорудного концентарту, або сурика залізного при змішуванні з рідким пальним в якості дизельного палива або відходів рідких відпрацьованих мастил щільністю не більш 1 г/см , або технічного масла, або їх суміші, завдяки високій пористості частинок коксу забезпечують миттєве всмоктування та міцне утримання порами частинок під впливом капілярного тиску до 25 % рідкого пального від його об'єму, так як частинки шламу залізовмісного мають менш розширену сітку пор, але таку структуру, що під капілярним тиском, пори миттєво всмоктують і міцно утримують до 10 % рідкого пального від його об'єму, а ЕК, яка складає ≥ 5 % від загального об'єму суміші рівномірно обволікає частинки коксу та гранули аміачної селітри та щільно перекриває устя пор компонентів заповнених дизельним паливом, як при приготуванні, зберіганні, транспортуванні та заряджанні в зволоженні або обводненні свердловини та шпури, так і при використанні для спорядження кумулятивних зарядів. Найбільший водостійкий ефект виготовленої вибухової суміші досягають при вмісті 40 % ЕК від об'єму вибухової суміші. Виготовлена вибухова суміш має в'язкосипучопадаючу та в'язкотекучу субстанцію відповідно для заряджання зволожених і обводнених свердловин і шпурів та придатна для заряджання механічним способом і виготовлення патронованих водостійких ВС. При виготовленні вибухової суміші „Ігданіт МК1В" (водостійкої металококсової) з раціональним співвідношенням компонентів відповідно у відсотках по масовій частці забезпечується рівномірне змішування їх безпереривно у два прийома за короткий проміжок часу, спочатку компонентів енергетичного продукту ПМК-1 з аміачною селітрою, потім з ЕК до рівномірного стану завдяки наявності компонентів широкої фракції з повним, рівномірним проникненням і обволіканням рідкого пального під впливом, як осмотичного, так і капілярного тиску пор частинок, в пори частинок компонентів гранульованої аміачної селітри або подрібненої гранульованої аміачної селітри, або селітри ЖВК, або пористої аміачної селітри, або їх суміш, дрібних відходів коксу широкої фракції до 0,8 мм або матеріалу вуглецевовмісного (порошку), алюмінієвмісного компоненту (порошку або пудри) - алюмінію (порошку) або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або у відповідній кількості феросиліцію, або їх суміші з утворенням плі 48749 8 вки натягу на їх поверхні на молекулярному рівні, із взаємним проникненням частки зволожених пальним частинок компонентів вибухової суміші, щільним налипанням залишеної частки мілких зволожених частинок компонентів на зволожені пальним гранули (частинки гранул) аміачної селітри з міцним утриманням їх на поверхні гранул і із заповненням залишком зволожених рідким пальним частинок міжгранульного простору, а завдяки тому, що у складі вибухової суміші є ЕК для виготовлення емульсійних вибухових сумішей з об'ємом від 5-40% від загального об'єму суміші при змішуванні з компонентами, ЕК рівномірно обволікає гранули аміачної селітри, пористі частинки коксу, що заповнені дизельним паливом, створюючи на їх поверхні водостійку плівку, що заважає розчиненню аміачної селітри, міграції дизельного палива із пор пористих частинок коксу у воду та дозволяє заряджати зволожені й обводнені свердловини та шпури. При наявності в об'ємі ВС 40 % ЕК виготовлена вибухова суміш може заряджатись змішувально зарядними автомашинами. Завдяки цьому збільшується сприйняття ВС до початкового імпульсу в зволожених і обводнених свердловинах, що сприяє покращенню вибухових характеристик, підвищенню фізичної стабільності та енергоємності, а це дає можливість здійснювати руйнування гірських порід різної міцності свердловинними зарядами, шпуровим методом і використовувати для спорядження кумулятивних зарядів, а також розширити область застосування з високою ефективністю вибухових робіт при збереженні екологічного стану в районі проведення вибухових робіт з повною утилізацією промислових відходів, як коксохімічного виробництва, так і порошкової металургії. Спосіб приготування та дія вибухової суміші, що заявляється. В бункер змішувальної машини, що дозволена Держнаглядохоронпраці України для виготовлення вибухових сумішей, наприклад „Тера-500" завантажують 81,5 % гранульованої аміачної селутри (АС), або подрібненої гранульованої АС, або селітри ЖВК, або пористої аміачної селітри, або їх суміш від загальної маси вибухової суміші (ВС), заливають рідке пальне, що містить малу кількість – 2 % від загального об'єму ВС, дизельного палива або відходи рідких відпрацьованих мастил щільні3 стю не більш 1г/см , або технічне масло, або їх суміш, змішують протягом 5-7 хвилин. В процесі змішування за рахунок осмотичного тиску, в пори верхнього щільного шару гранул АС всмоктується частка рідкого пального, деяка частка його обволікає гранули АС, створюючи на їх поверхні плівки натягу, а залишок рідкого пального по міжгранульному простору мігрує крізь товщу об'єму АС до дна бункера змішувальної машини. Після змішування, в бункер додають 2 % шламу залізовмісного широкої фракції або залізорудного концентрату широкої фракції, або сурика залізного широкої фракції, потім малу кількість – 6 % дрібних відходів коксу широкої фракції до 0,8 мм і малу кількість 0,5 % від загального об'єму ВС алюмінієвмісного компоненту (порошку або пудри), що містить алюміній (порошок) або алюміній вторинний (поро 9 шок), або силікоалюміній (порошок) і процес змішування продовжують протягом 5-7 хвилин до утворення однорідної маси, потім до суміші додають 10 % ЕК від загального об'єму ВС і компоненти змішують 10-12 хвилин до утворення однорідної маси. В процесі змішування за рахунок капілярного тиску пор частинок в пори крупніших частинок дрібних відходів коксу і шламу залізовмісного або залізорудного концентрату, або сурика залізного, всмоктується частина залишку рідкого пального з яким одночасно в ці пори всмоктуються змочені пальним частинки пилу алюмінієвмісного компоненту - алюмінію або алюмінію вторинного, або силікоалюмінію, або феросиліцію, або їх суміші і відбувається взаємне проникнення в пори крупніших частинок відходів коксу змочених пальним мілких частинок (пилу) шламу залізовмісного або залізорудного концентрату, або сурика залізного, а в пори крупніших частинок шламу залізовмісного або його замінимого компоненту проникнення змочених пальним мілких частинок (пилу) відходів коксу. Залишок рідкого пального, що не ввібрався обволікає залишені мілкі частинки порошку, пилу компонентів суміші, створюючи на їх поверхні плівки натягу на молекулярному рівні та завдяки великій різниці по вазі й об'єму між частинками компонентів-енергоносіїв і гранулами АС, мілкі частинки (пил) змочені рідким пальним притягуються до поверхні змочених і максимально насичених гранул АС, щільно обволікаючи поверхню гранул АС і міцно утримуються на їх поверхні, завдяки молекулярним силам зчеплення однорідних рідин під впливом сил молекулярного натягу та капілярного й осмотичного тиску пор АС, а деякий залишок цих частинок частково заповнює міжгранульний простір, утворюючи щільну структуру вибухової суміші, частинки з пилом компонентів якої рівномірно обволікаються ЕК, створюючи на їх поверхні водостійку плівку, що заважає розчиненню АС, міграції дизельного палива із пор пористих частинок коксу у воду, що дозволяє заряджати зволожені та обводнені свердловини й шпури. Виготовлена вибухова суміш „Ігданіт МК-ІВ" має однорідну в'язкосипучу масу темно-сірого кольору для заряджання зволожених свердловин і в'язкотекучу масу для заряджання обводнених 3 свердловин щільністю 1100-1250 кг/м завантажується в пневмозарядну машину УРЗ-1 для заряджання шпурів або в пневмотранспорту машину МТ3-3 для заряджання свердловин в підземних умовах для видобутку корисних копалин, або в транспортно-зарядну машину М3-8 для транспортування вибухової суміші до місця проведення вибухових робіт для заряджання свердловин на блоках кар'єрів. Вибухова суміш може використовуватися для спорядження кумулятивних зарядів. Проведені досліди при заряджанні в зволожену свердловину діаметром 250 мм, показали, що внаслідок осмотичного та капілярного тиску в порах, наявності ЕК, яка рівномірно обволікає поверхню гранул АС і щільно перекриває устя пор заповнених дизельним паливом компонентів вибухової суміші рідке пальне, наприклад, дизельне паливо не мігрує по колонці заряду. Тривалість знахо 48749 10 дження заряду в зволоженій свердловині в залежності від кількості висаджуваних свердловин складає від 3 до 7 діб. Малий вміст рідкого пального в суміші, який складає 2,0% відносно маси вибухової суміші, завдяки малим частинкам компонентів широкої фракції підтверджує не тільки рівномірне змішування компонентів, повне та рівномірне насичення їх частинок рідким пальним з їх обволіканням, а також міцним і щільним утриманням їх на поверхні гранул (частинок) аміачної селітри з щільним заповненням деякими з них міжгранульного простору, що створює щільну структуру, а змішування з ЕК створює водостійку плівку на поверхні компонентів водостійкої металококсової вибухової суміші з повним використанням заданого об'єму рідкого пального, що покращує її вибухові характеристики з підвищенням фізичної стабільності виготовлення та розширює область застосування з високою економічною ефективністю вибухових робіт. Для дослідження строку придатності використання одержаної вибухової суміші було виготовлено 21 кг ВС, яка була розфасована в поліетиленові мішки по 7 кг і зберігалася на складі вибухових матеріалів протягом 90 діб. Міграції дизельного палива не спостерігалося. Для визначення чутливості до початкового імпульсу ВС після зберігання 90 діб, заповнювали три картонні труби діаметром 160 мм ВС по 7 кг і підривали їх. В кожній трубі ВС ініціювалась одним патроном - бойовиком амоніту 6 ЖВ 032 вагою 250 г. Детонація ВС в усіх трьох трубах була повною. Чутливість до початкового імпульсу після зберігання не Приклад 1. На кар'єрі при підриванні гірських порід міцністю 18 балів по шкалі проф. Протод'яконова заряджали зволожені свердловини діаметром 250 мм вибуховою сумішшю „Ігданіт МК-1В" в кількості 5 т. Суміш виготовляли на змішувальній машині „Тера500" циклічно, по 500 кг від загального об'єму. Для цього в бункер змішувальної машини завантажували 435 кг гранульованої аміачної селітри, заливали 10 кг дизельного палива та перемішували 5 хвилин. Пори верхнього щільного шару аміачної селітри ввібрали майже 30 % дизельного палива від його об'єму, майже 10% дизельного палива, створили плівку натягу на молекулярному рівні на поверхні гранул аміачної селітри. А залишок його майже 60 % по міжгранульному простору мігрував на дно бункера. Після цього в бункер додали 15 кг від загального об'єму суміші шламу залізовмісного широкої фракції до 0,8 мм, 35кг дрібних відходів коксу такої ж фракції та 5 кг алюмінієвмісного компоненту (порошку), що містить алюміній (порошок), або алюміній вторинний (порошок), або силікоалюміній (порошок), або феросиліцій, або їх суміш і змішували 7 хвилин до утворення однорідної маси. При зміщуванні, за рахунок капілярного тиску пор частинок дрібних відходів коксу і шламу залізовмісного широкої фракції до 0,8 мм відбувається взаємне всмоктування частки змочених дизельним паливом частинок і пилу цих компонентів із обволіканням дизельним паливом залишених частинок і 11 48749 пилу. Одночасно в пори цих компонентів всмоктуються змочені пальним частинки пилу алюмінію. Додана кількість дизельного палива повністю використовується. Потім додали 43 кг ЕК для зволожених свердловин і шпурів і змішували 10 хвилин до утворення однорідної маси. При змішуванні компонентів з ЕК, ця емульсійна композиція рівномірно обволікає гранули аміачної селітри, пористі частинки коксу, що заповнені дизельним паливом, створюючи на їх поверхні водостійку плівку, що заважає розчиненню аміачної селітри та міграції дизельного палива із пор пористих частинок коксу у воду. Одержана вибухова суміш має однорідну структуру в'язкосипучої маси для зволожених свердловин і шпурів темно-сірого кольору щільністю 3 1100 кг/м . Кожну порцію по 500 кг від загальної ваги вибухової суміші, що складає 5 т, завантажували в транспортно-зарядну машину М3-8 і транспортували на заряджаємий блок кар'єру. Заряджання вибухової суміші в зволожені свердловини діаметром 250 мм здійснювали згідно відомої технології. Ініціювання вибухової суміші кожного свердловинного заряду відбувалось за допомогою проміжного детонатора - двох шашок Т-400 і детонаційного шнура ДШЄ-12. При ініціюванні колонки свердловинного заряду під дією високого тиску та температури на фронті детонаційної хвилі, миттєво стискуються й подрібнюються гранули аміачної селітри із щільно налиплими на їх поверхні частинками і пилом коксу, шламу залізовмісного та алюмінію, при цьому із їх пор миттєво випаровується дизельне паливо, пари якого взаємодіють з частиною звільненого кисню із подрібнених гранул аміачної селітри, підвищується тиск і температура хімічної реакції, починають згорати частинки коксу, алюмінію, а окисли заліза в шламі залізовмісному під впливом продуктів згорання коксу відновлюються до металічного заліза, яке миттєво згорає у вивільному із АС кисню, а покриті водостійкою плівкою гранули аміачної селітри не розчиняються та не відбувається міграція дизельного палива із пор пористих частинок коксу покритих також водостійкою плівкою у воду. Температура, тиск на фроні детонаційної хвилі зростає, що збільшує швидкість детонації, та покращує вибухові характеристики, підвищує фізичну стабільність та енергоємність при застосуванні ВС у зволожених і обводнених свердловинах. Наявність малої кількості порошку алюмінію при збільшеній кількості по об'єму відносно нього пористих частинок шламу залізовмісного широкої фракції до 0,8 мм і збільшеній кількості частинок дрібних відходів коксу широкої фракції до 0,8 мм, що забезпечують вбирання та утримання заданої Комп’ютерна верстка І.Скворцова 12 кількості дизельного палива, яке потрібне для початку вибухової реакції, а наявність ЕК, що створює водостійку плівку на гранулах аміачної селітри й пористих частинках коксу надають вибуховій суміші можливість володіти високими енергетичними показниками вибуху при заряджанні зволожених і обводнених свердловин й шпурів. Склад вибухової суміші, що заявляється, стійко детонує від патрона-бойовика амоніту 6ЖВ Ø32 в шпурах діаметром 30-40 мм і свердловинах діаметром 60-250 мм, суміш детонує й від підсиленого вузла детонуючого шнура (ДШЄ-12). Застосування вибухової суміші „Ігданіт МК-1В", що заявляється, дозволить покращити вибухові характеристики, підвищити фізичну стабільність і енергоємність, як при приготуванні вибухової суміші, так і при зберіганні її та транспортуванні до місця проведення вибухових робіт, заряджанні зволожених і обводнених свердловин і шпурів механічним способом, вручну та спорядженні кумулятивних зарядів із зниженням собівартості виготовлення її при збереженні екологічного стану в районі проведення вибухових робіт з повною утилізацією промислових відходів, як коксохімічного виробництва, так і порошкової металургії і за рахунок цього розширюється область застосування вибухової суміші з високою економічною ефективністю вибухових робіт, у зв'язку з додатковим вмістом компонентів у вибуховій суміші та із зміною деяких компонентів у вибуховій суміші, що заявляється. Додатковий вміст енергетичного продукту ПМК-1, який містить із зміною компонентів - шлам залізовмісний широкої фракції або залізорудний концентрат, або сурик залізний у масовій частці у відсотках (1,0÷3,0), як рідке пальне містить малу кількість дизельного палива або відходи рідких відпрацьованих мастил щільністю не більше 1 3 г/см , або технічне масло, або їх суміш у мас. % (1,8÷4,0), як алюмінієвмісний компонент (порошок або пудра) містить малу кількість алюмінію (порошку), або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або у відповідній кількості феросиліцію, або їх суміш у мас. % (0,1÷3,0), як дрібні відходи коксохімічного виробництва містить малу кількість дрібних відходів коксу широкої фракції до 0,8 мм або матеріал вуглецевмісний (порошок) у мас. % (4,0÷7,0). Крім того вибухова суміш додатково має емульсійну композицію (ЕК) для виготовлення емульсійних вибухових сумішей у мас. % (5,0÷40,0) і решту масовій частці від загального об'єму ВС містить заданий об'єм гранульованої аміачної селітри або подрібненої гранульованої аміачної селітри, або селітри ЖВК, або пористої аміачної селітри, або їх суміш при відповідному співвідношенні компонентів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
