Логічний елемент

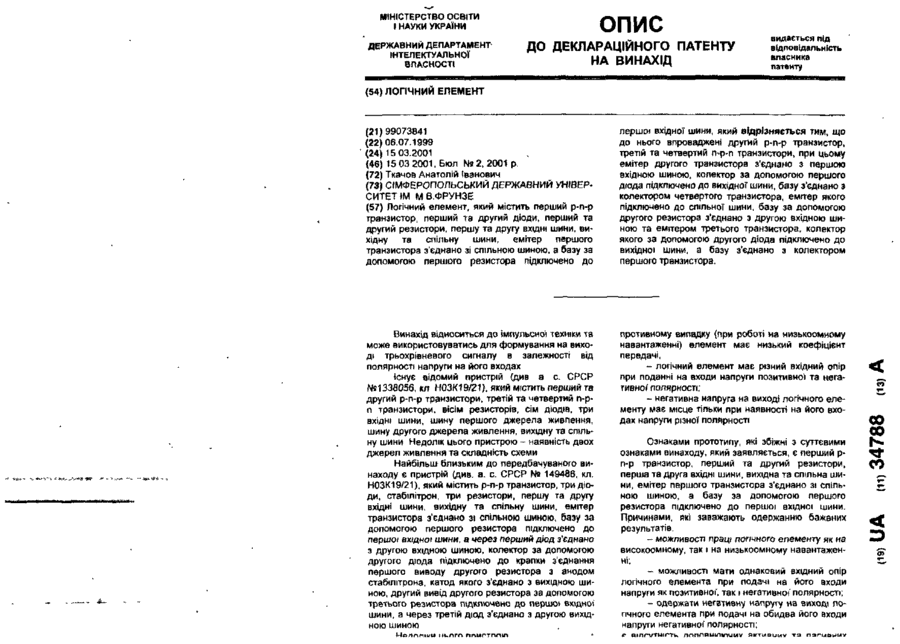

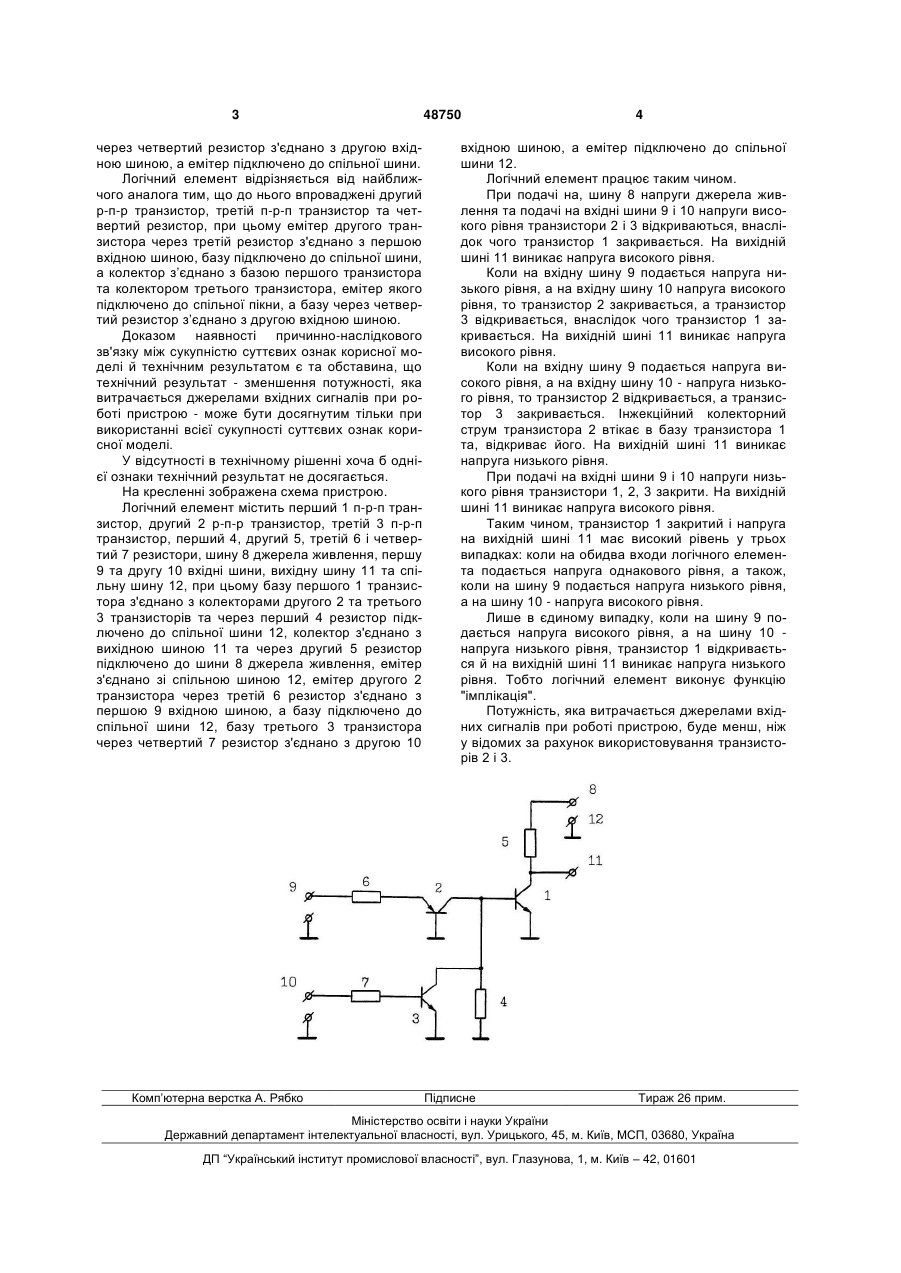

Логічний елемент, що містить перший п-р-п транзистор, перший, другий і третій резистори, шину джерела живлення, першу та другу вхідні шини, вихідну та спільну шини, при цьому база першого транзистора через перший резистор з'єднана зі спільною шиною, колектор з'єднаний з ви 3 через четвертий резистор з'єднано з другою вхідною шиною, а емітер підключено до спільної шини. Логічний елемент відрізняється від найближчого аналога тим, що до нього впроваджені другий р-п-р транзистор, третій п-р-п транзистор та четвертий резистор, при цьому емітер другого транзистора через третій резистор з'єднано з першою вхідною шиною, базу підключено до спільної шини, а колектор з’єднано з базою першого транзистора та колектором третього транзистора, емітер якого підключено до спільної пікни, а базу через четвертий резистор з’єднано з другою вхідною шиною. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі й технічним результатом є та обставина, що технічний результат - зменшення потужності, яка витрачається джерелами вхідних сигналів при роботі пристрою - може бути досягнутим тільки при використанні всієї сукупності суттєвих ознак корисної моделі. У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається. На кресленні зображена схема пристрою. Логічний елемент містить перший 1 п-р-п транзистор, другий 2 р-п-р транзистор, третій 3 п-р-п транзистор, перший 4, другий 5, третій 6 і четвертий 7 резистори, шину 8 джерела живлення, першу 9 та другу 10 вхідні шини, вихідну шину 11 та спільну шину 12, при цьому базу першого 1 транзистора з'єднано з колекторами другого 2 та третього 3 транзисторів та через перший 4 резистор підключено до спільної шини 12, колектор з'єднано з вихідною шиною 11 та через другий 5 резистор підключено до шини 8 джерела живлення, емітер з'єднано зі спільною шиною 12, емітер другого 2 транзистора через третій 6 резистор з'єднано з першою 9 вхідною шиною, а базу підключено до спільної шини 12, базу третього 3 транзистора через четвертий 7 резистор з'єднано з другою 10 Комп’ютерна верстка А. Рябко 48750 4 вхідною шиною, а емітер підключено до спільної шини 12. Логічний елемент працює таким чином. При подачі на, шину 8 напруги джерела живлення та подачі на вхідні шини 9 і 10 напруги високого рівня транзистори 2 і 3 відкриваються, внаслідок чого транзистор 1 закривається. На вихідній шині 11 виникає напруга високого рівня. Коли на вхідну шину 9 подається напруга низького рівня, а на вхідну шину 10 напруга високого рівня, то транзистор 2 закривається, а транзистор 3 відкривається, внаслідок чого транзистор 1 закривається. На вихідній шині 11 виникає напруга високого рівня. Коли на вхідну шину 9 подається напруга високого рівня, а на вхідну шину 10 - напруга низького рівня, то транзистор 2 відкривається, а транзистор 3 закривається. Інжекційний колекторний струм транзистора 2 втікає в базу транзистора 1 та, відкриває його. На вихідній шині 11 виникає напруга низького рівня. При подачі на вхідні шини 9 і 10 напруги низького рівня транзистори 1, 2, 3 закрити. На вихідній шині 11 виникає напруга високого рівня. Таким чином, транзистор 1 закритий і напруга на вихідній шині 11 має високий рівень у трьох випадках: коли на обидва входи логічного елемента подається напруга однакового рівня, а також, коли на шину 9 подається напруга низького рівня, а на шину 10 - напруга високого рівня. Лише в єдиному випадку, коли на шину 9 подається напруга високого рівня, а на шину 10 напруга низького рівня, транзистор 1 відкривається й на вихідній шині 11 виникає напруга низького рівня. Тобто логічний елемент виконує функцію "імплікація". Потужність, яка витрачається джерелами вхідних сигналів при роботі пристрою, буде менш, ніж у відомих за рахунок використовування транзисторів 2 і 3. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
